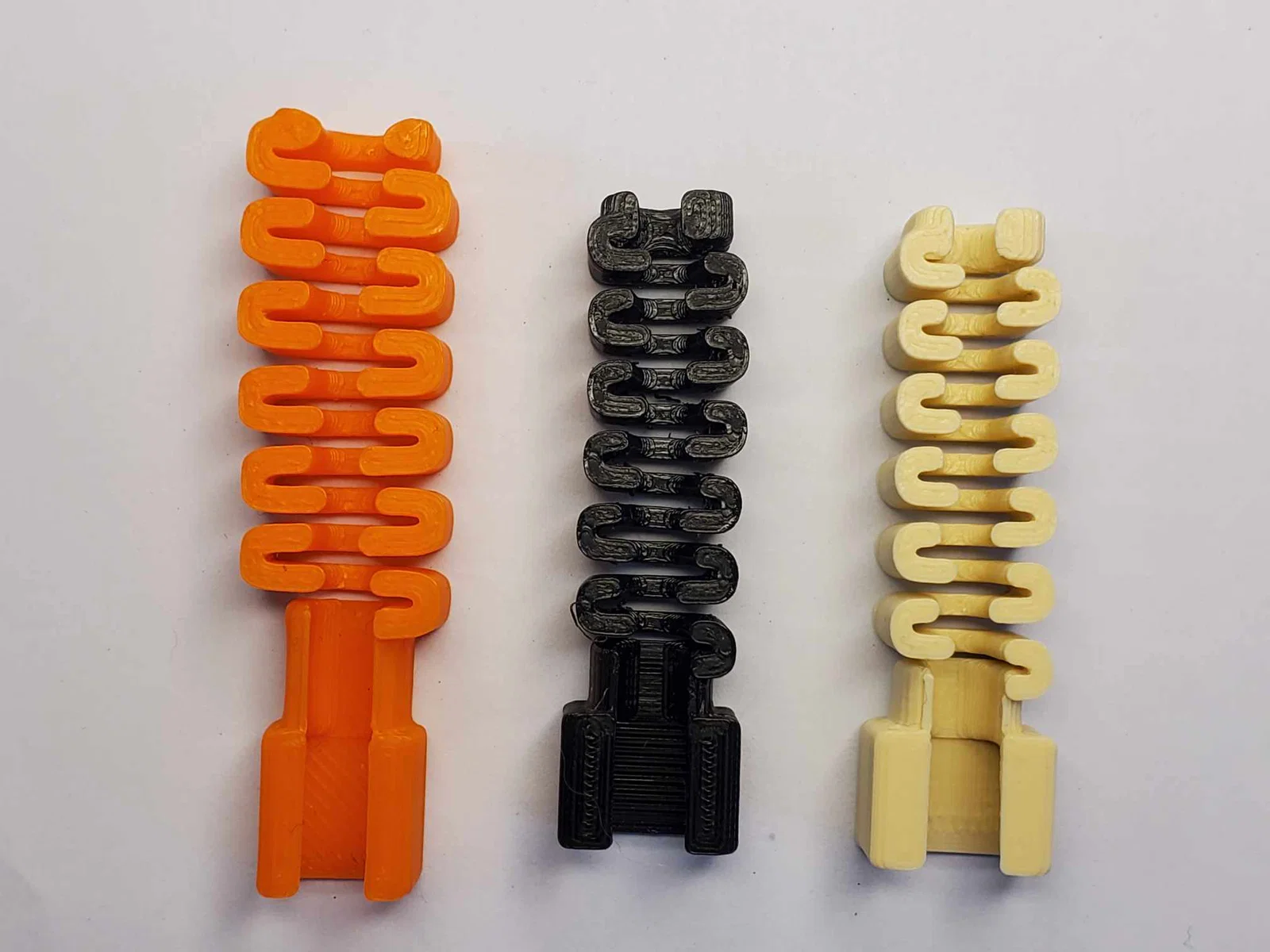

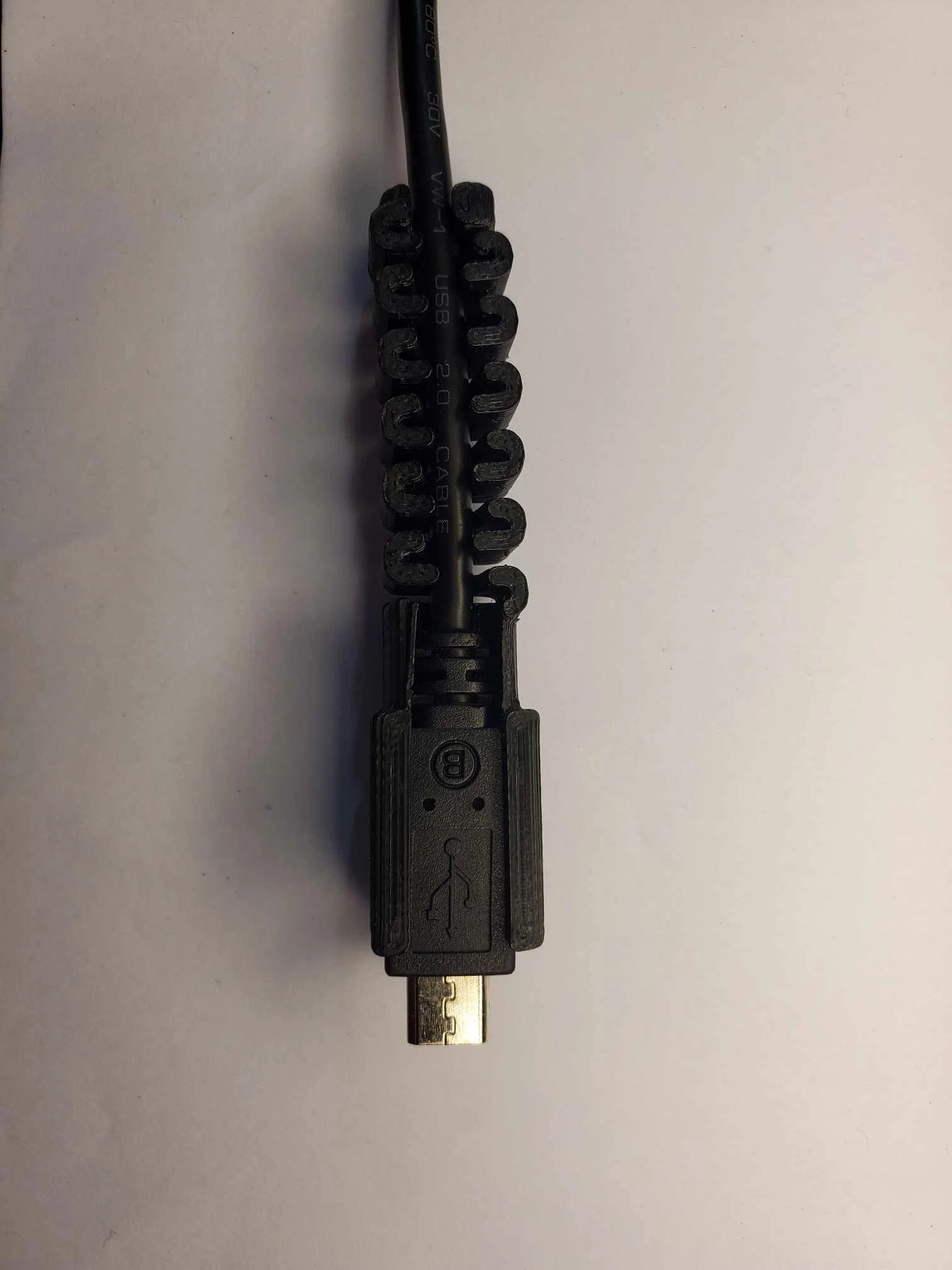

Cable Saver (parametric .blend) – Ốp bảo vệ đầu cáp parametric

Mình có thấy mẫu này của “kdv0403” trên Thingiverse và rất thích ý tưởng đó, nhưng mình loay hoay hoài mà không custom được theo ý với file họ cung cấp. Mình tìm thêm trên Printables với Thingiverse nữa mà cũng không thấy cable saver dạng parametric kiểu vậy. Thế là mình quyết định tự làm luôn.

Mình không rành SCAD lắm. Cũng muốn học một ngày nào đó, nhưng đa phần đồ mình làm là trong Blender. Nên mình làm cái này bằng Blender luôn cho quen tay. File được set up với các tham số (parameters) để nhập vào, thay đổi hình dạng model một cách động, giống như trong SCAD. Chỉ có điều bước mesh cuối hơi lỉnh kỉnh một chút, nhưng thôi kệ.

Nếu bạn muốn mình upload thêm size dây/cổng mới, cứ để lại bình luận kèm số đo và một tấm ảnh, mình sẽ ráng sắp xếp thời gian để thêm vào danh sách!

Files

Các model dựng sẵn mình đã upload sẽ có các kích thước chính nằm ngay trong tên file.

Tên file theo mẫu sau,
(trong đó Cnnctr = Connector, End = Cable End, Cbl = Cable):

[Cable Name] Cnnctr<width>x<height>x<length> End<width>x<length> Cbl<width>.stl

Printing:

In nhanh, dễ. Không cần supports.

PETG là lựa chọn lý tưởng cho model này vì dẻo và bền. Tuy vậy, PLA cũng dùng ổn.

Phần trên đỉnh connector có một đoạn overhang 90 độ nhỏ. Mình in thì vẫn ổn, nhưng có thể bị chảy xệ nhẹ. Nếu bị vậy, bạn có thể cần tăng tolerance chiều cao cho connector custom của bạn. Dùng part cooling mạnh và giảm tốc độ sẽ giúp in đẹp hơn. Bạn cũng có thể thử đặt infill in trước perimeters.

Measuring

Đây là các số đo chính cần lấy để cable saver ôm vừa:

Ngoài ra, có thể bạn sẽ cần chỉnh thêm vài thứ như bevel, tùy theo hình dáng connector của dây.

Tolerance

Nếu bạn tự custom model này, hoặc muốn đối chiếu số đo với các model mình đăng, đây là tolerance mình thấy hợp nhất:

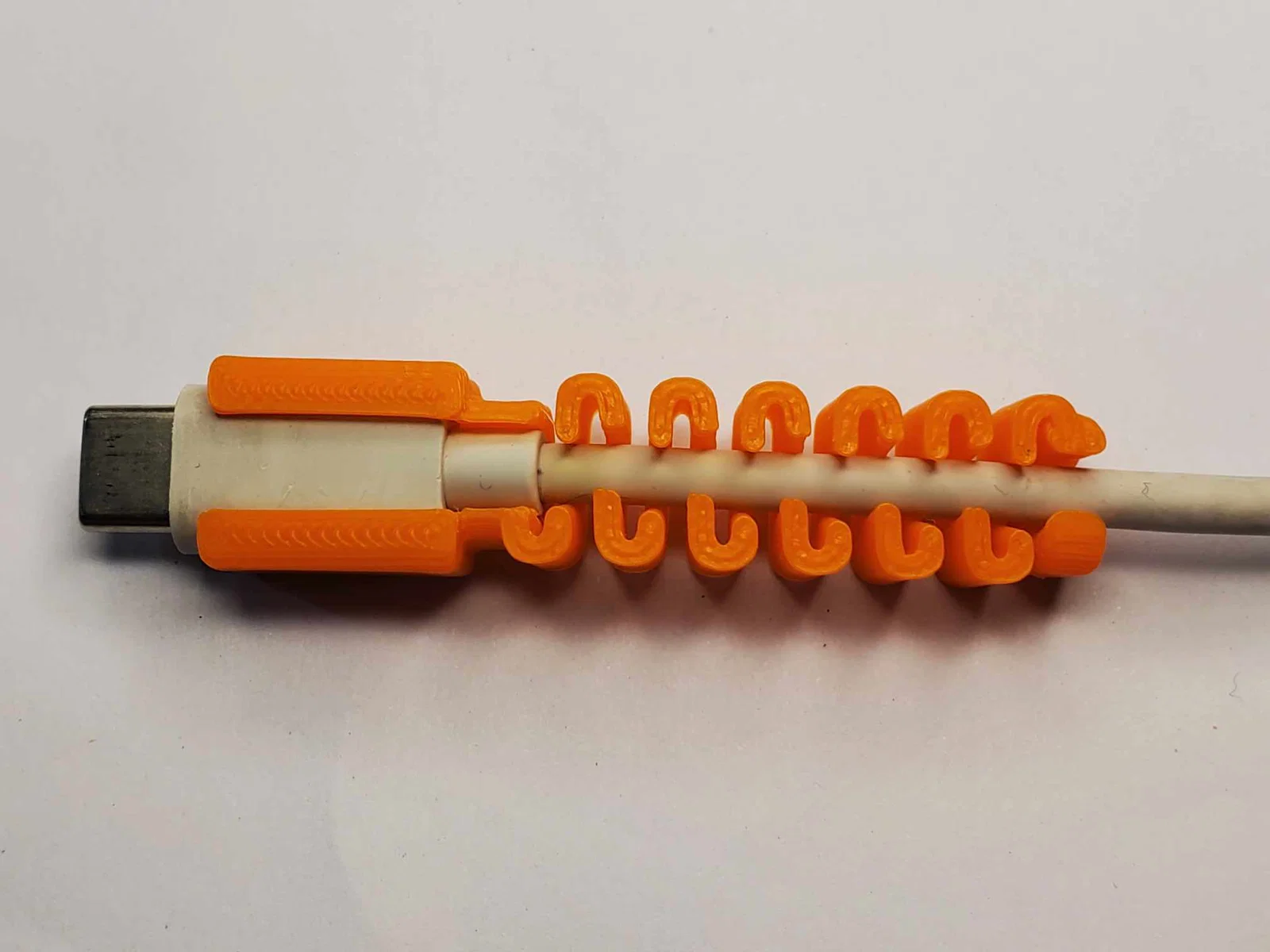

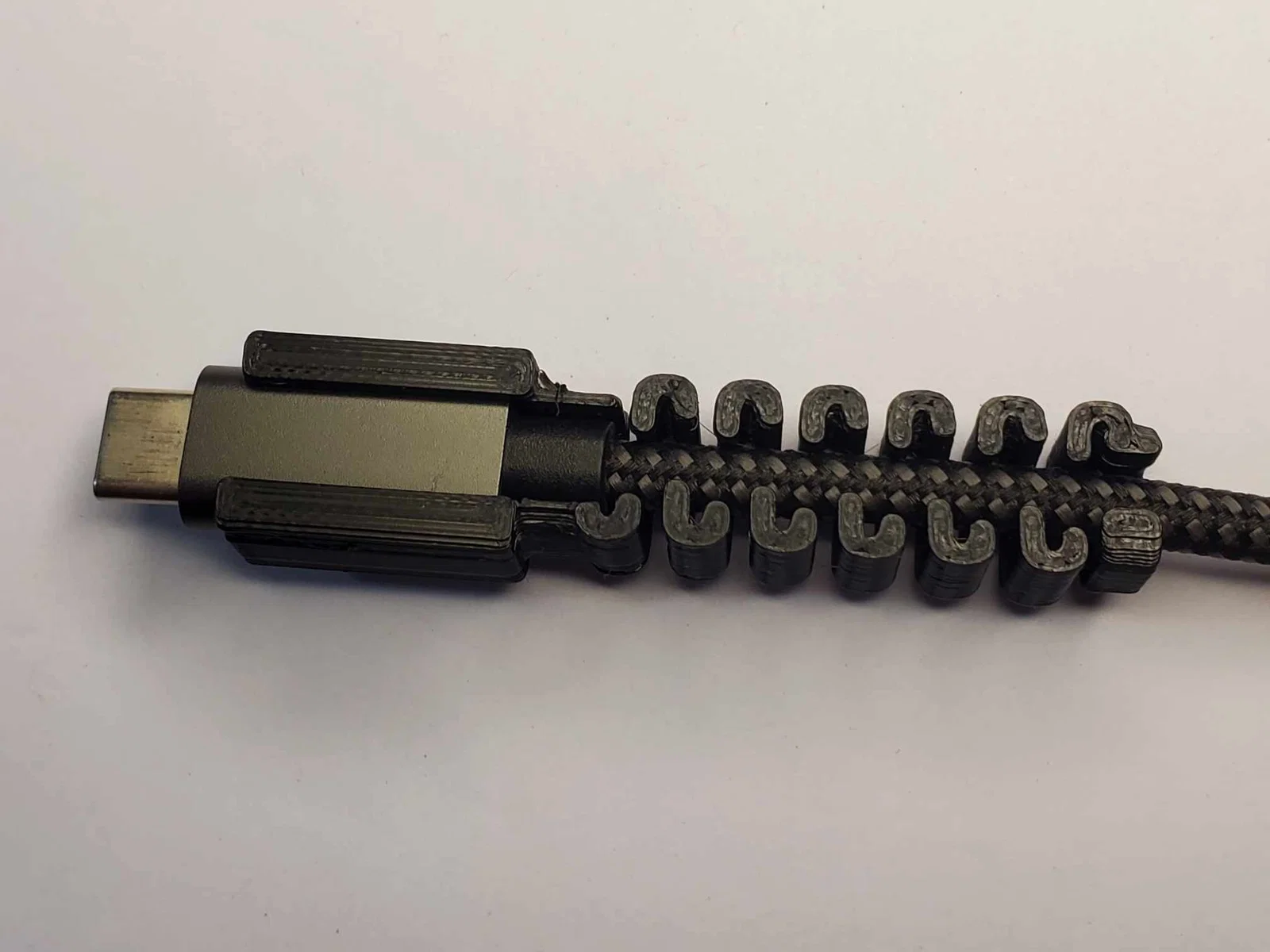

• Connector width - cộng thêm 1mm (ít nhất là với USB C bo tròn)
• Connector height - cộng thêm 0.3mm
• Connector length - dùng đúng kích thước, hoặc dùng ngắn hơn (để chừa chỗ cho ốp điện thoại chẳng hạn)
• Cable end width - lấy số lớn nhất
• Cable end length - dùng đúng
• Cable width - lấy số lớn nhất, cộng thêm ~0.1mm (có thể ít hơn nếu dùng filament mềm/dẻo)

Customizing

Nếu bạn quen Blender thì có thể không cần hướng dẫn, nhưng mình vẫn ghi chi tiết bên dưới để ai cũng có thể tự custom model này nếu muốn.

1: Mở file .blend.

2: Di chuyển các parameters để chỉnh model.

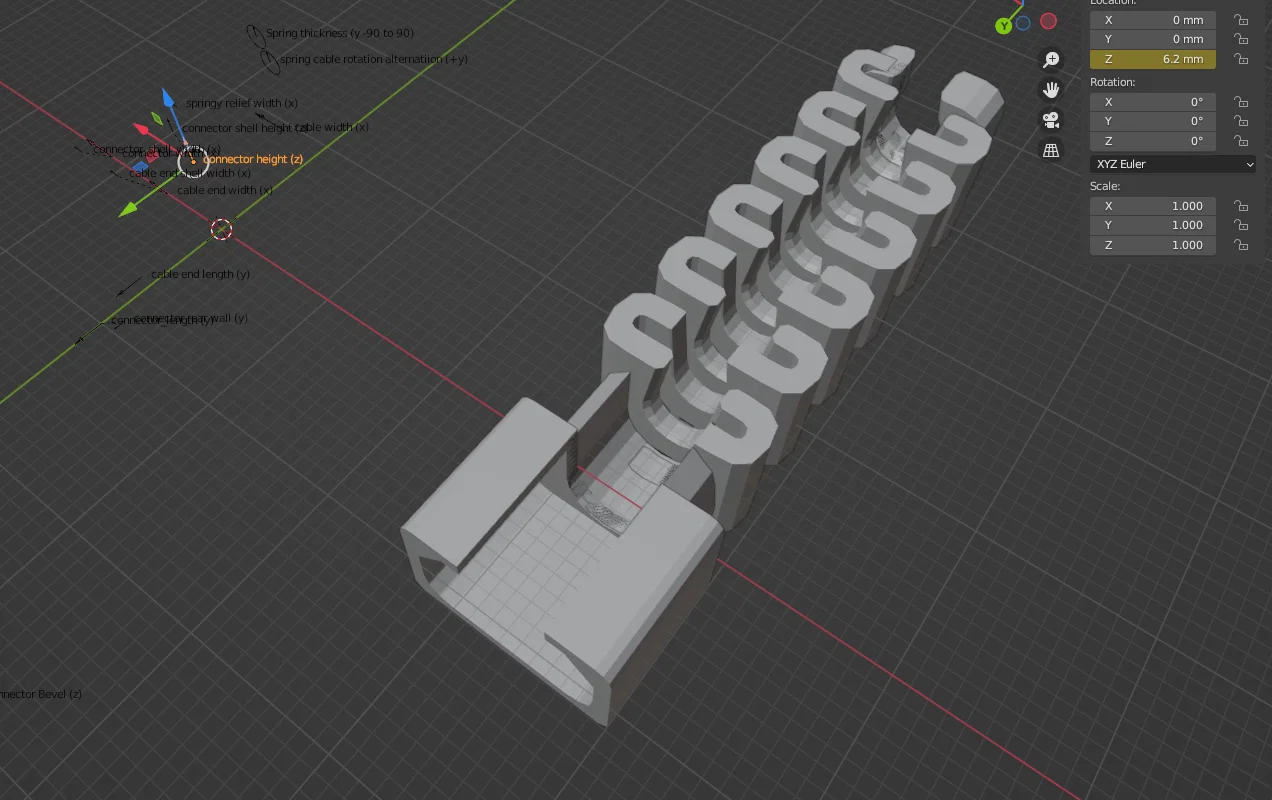

Mở transform panel để set tham số chính xác. (Nếu bạn không thấy side panel, nhấn phím n để hiện/ẩn. Bạn cũng cần bấm dấu ‘>’ để xổ full panel).

3: Đo dây của bạn và cộng tolerance để ra kích thước cần dùng. Nhập số đo cuối (đơn vị millimeters) vào ô màu vàng trong transform panel.

Ví dụ ảnh dưới đang set “cable end length” là 6mm.

(phần “highlight” thật ra là keyframe. Vì vậy bạn có thể reset mọi thứ về mặc định bằng cách chuyển sang frame khác trên timeline)

4: Khi đã set parameters như ý, bạn lấy kết quả từ object “rendered model”.

4.5: Đặt bản sao (duplicate) của model vào scene.

5: Convert sang mesh.

6: (bỏ qua nếu bạn đã có 3d print toolbox) Tiếc là Blender đôi khi bị lỗi khi cộng/trừ geometry. Sửa thì dễ, nhưng cần plugin “3D Print Toolbox” có sẵn trong Blender, và mặc định nó đang tắt. Nên bạn phải bật nó lên:

7: Repair mesh bằng 3D print toolbox

(Trong quá trình mình test, 3D Print Toolbox tự fix lỗi của model này khá ổn. Tuy nhiên đôi lúc nó không tự fix được và bạn phải sửa mesh thủ công.
Thường chỉ cần vào edit mode (tab), chọn non-manifold edges (bấm nút non manifold edges trong 3D print sidebar để chọn), rồi nhấn F để fill lỗ.)

8: Export model!

À, ngoài các parameters thì còn nhiều thứ khác cũng chỉnh được rất dễ bằng cách thay đổi modifiers của model. Cứ thoải mái khám phá nếu bạn cần thêm tuỳ chọn :) và nếu gặp vấn đề gì thì cứ báo mình!

File và hướng dẫn này được làm trên Blender 3.5; nếu bạn dùng version khác (như 4.0+) thì menu có thể hơi khác chút, nhưng chắc vẫn tương tự thôi.
