RGB Trap Pedal (Ghost Trap Kenner 1989)

24-Oct-2023

Mình đã in được một bản mà cái pedal hoạt động được với TPU. Mình tăng số perimeter lên 4 line và giữ infill Concentric. Cách này giúp có đủ lượng khí vào trap và làm cho cửa mở/đóng hết hành trình. Tiếc là chỉ chạy được khoảng 5 chu kỳ. Phần mép ở đáy của chỗ lõm (giữa thân và nắp) cuối cùng bị bung và không còn kín hơi nữa.

Nếu bạn định dùng cái này làm đồ thay thế để hoạt động đúng chức năng, mình khuyên nên dùng vật liệu mềm/dẻo hơn, kiểu nylon. Vì món này về lâu dài sẽ bị “hành” khá nhiều, có lẽ đúc bằng vật liệu gốc silicone mới là cách duy nhất để tái tạo đúng và bền cái chi tiết này.

Vì mình dựng lại từ một chi tiết còn nguyên, nên hầu hết (nếu không muốn nói là tất cả) draft angle đều được giữ nguyên.

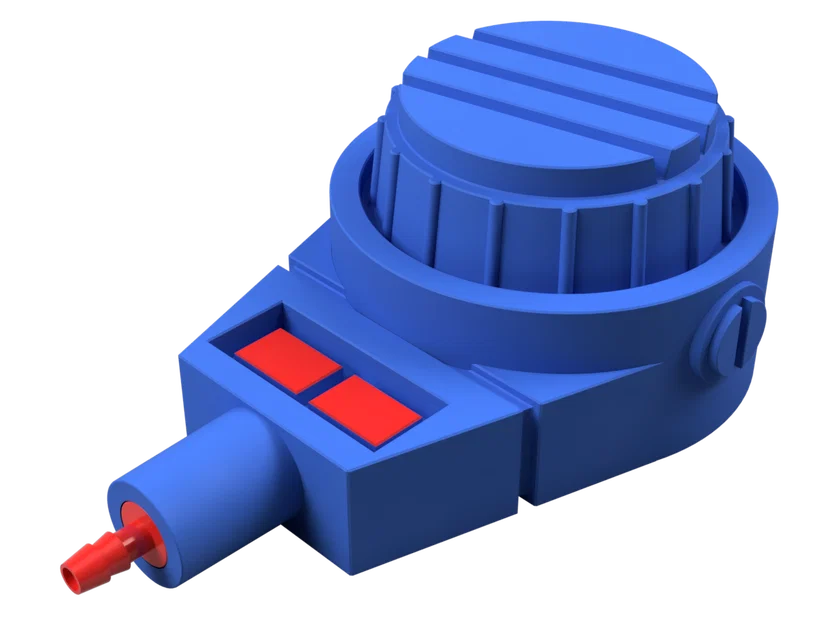

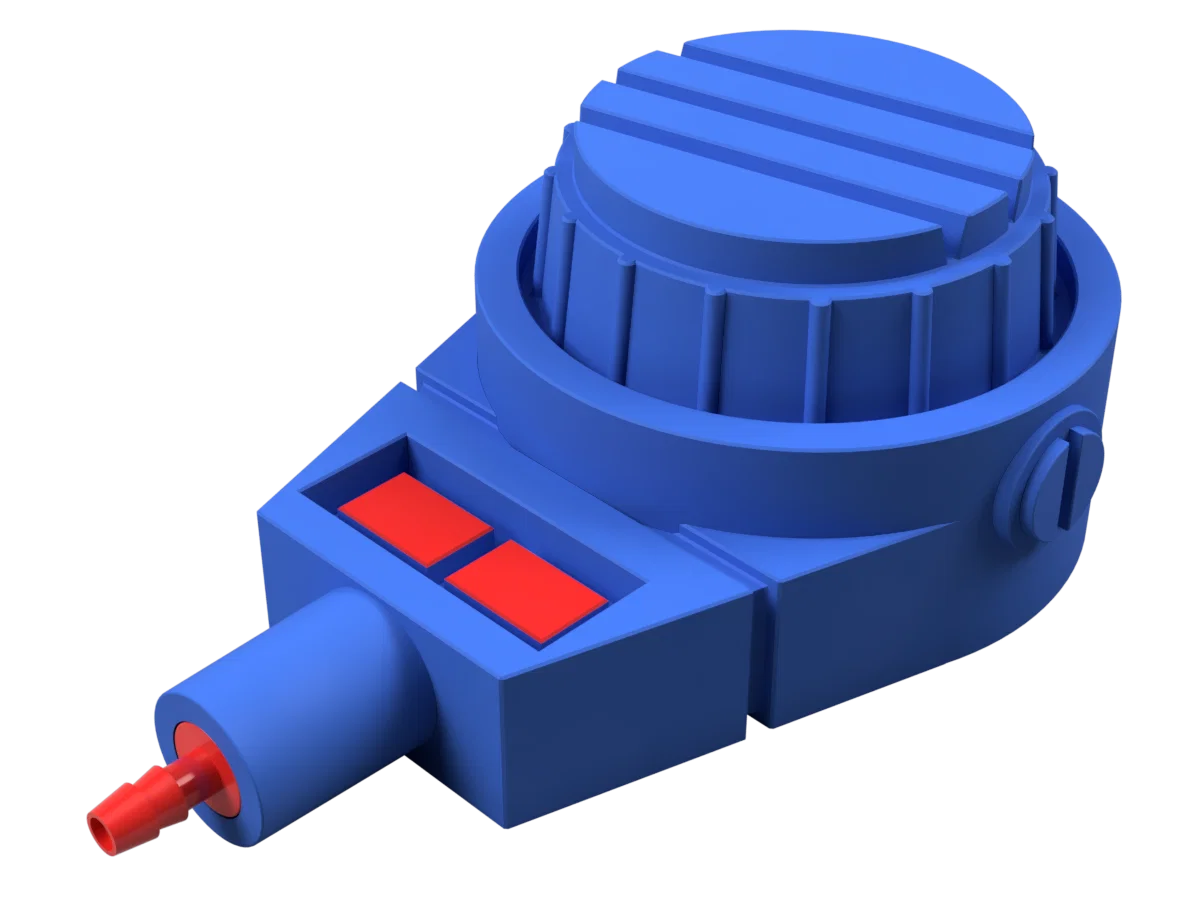

Đây là Trap Pedal của bộ Ghost Trap (The Real Ghostbusters) hãng Kenner năm 1989. Chi tiết này là phần cao su màu xanh ở đầu ống màu vàng gắn vào Ghost Trap.

Mình đã model theo một Trap Pedal còn nguyên vẹn. Nhờ vậy bạn có thể in ra một món thay thế để phục hồi đồ chơi.

Design

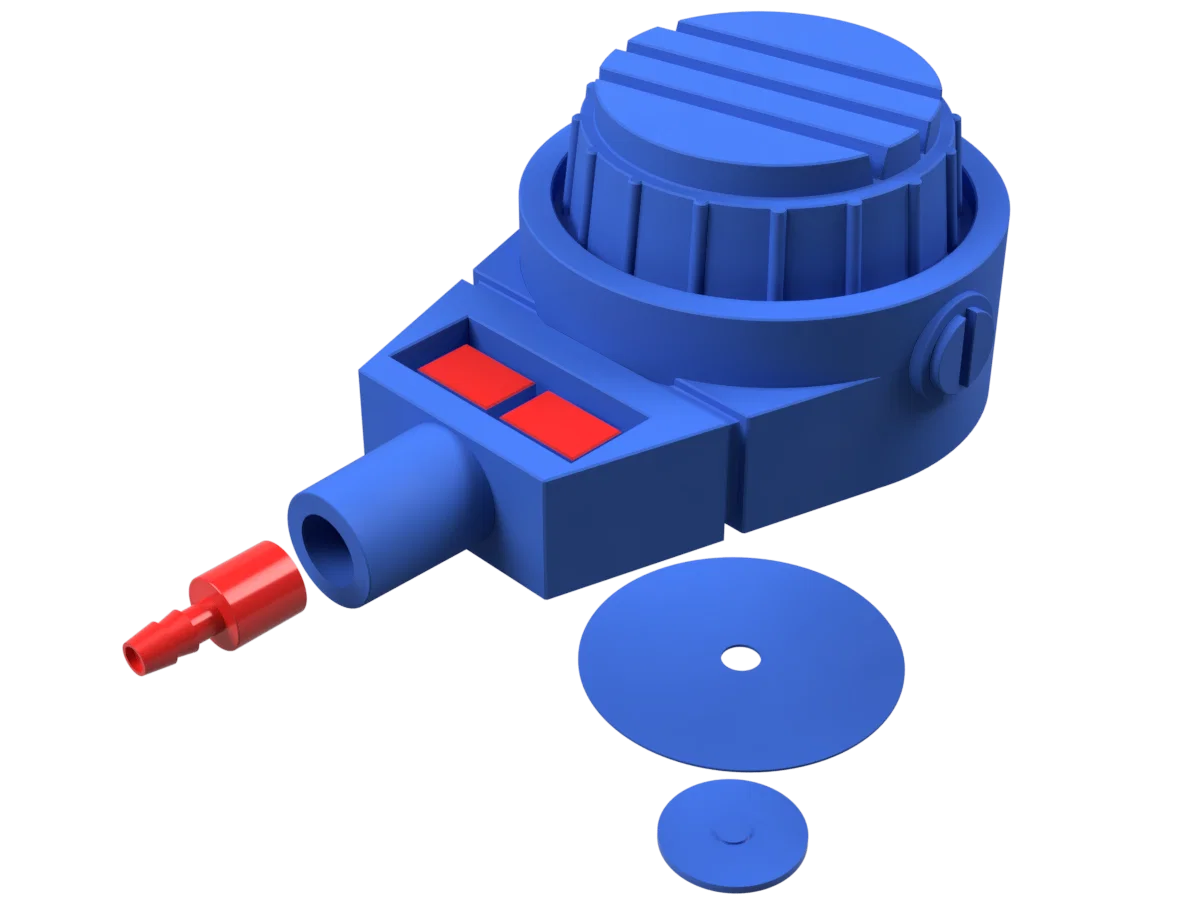

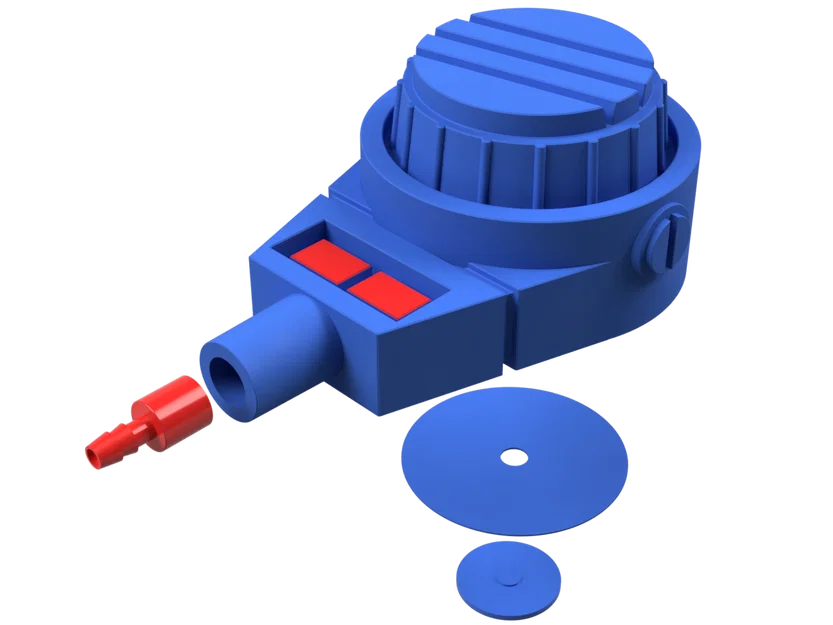

Pedal của đồ chơi được tạo bởi 4 phần (không tính cái ống):

1. Pedal Body (Rubber) - Thân chính
2. Pedal Seal (Rubber) - Vòng lớn ở đáy pedal, có thể là để phục vụ quá trình sản xuất
3. Pedal Cap (Hard Plastic) - Nắp cắm để bịt lỗ khí ở giữa seal
4. Pedal Nipple (Hard Plastic) - Đầu nipple bịt cổng khí phía trước pedal và tăng áp suất khí cho cụm bơm

Body Models

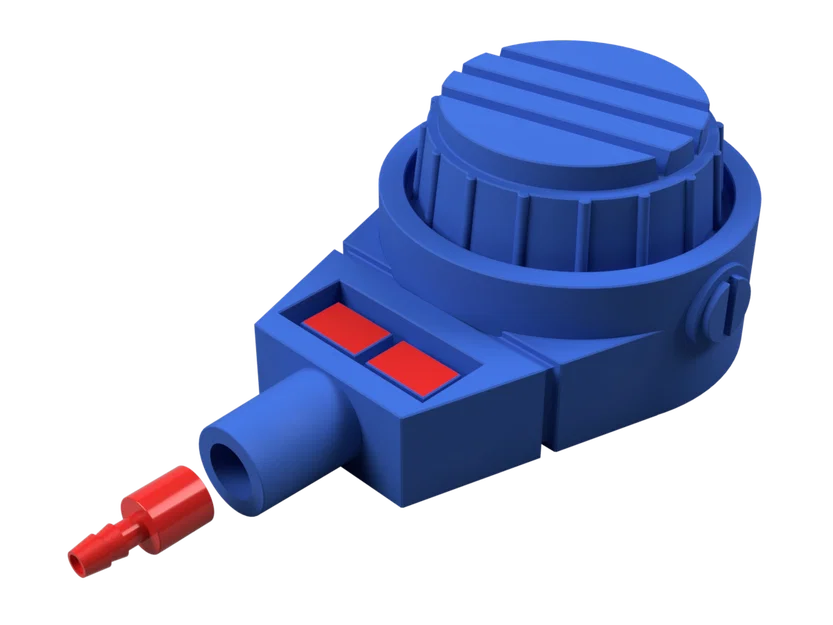

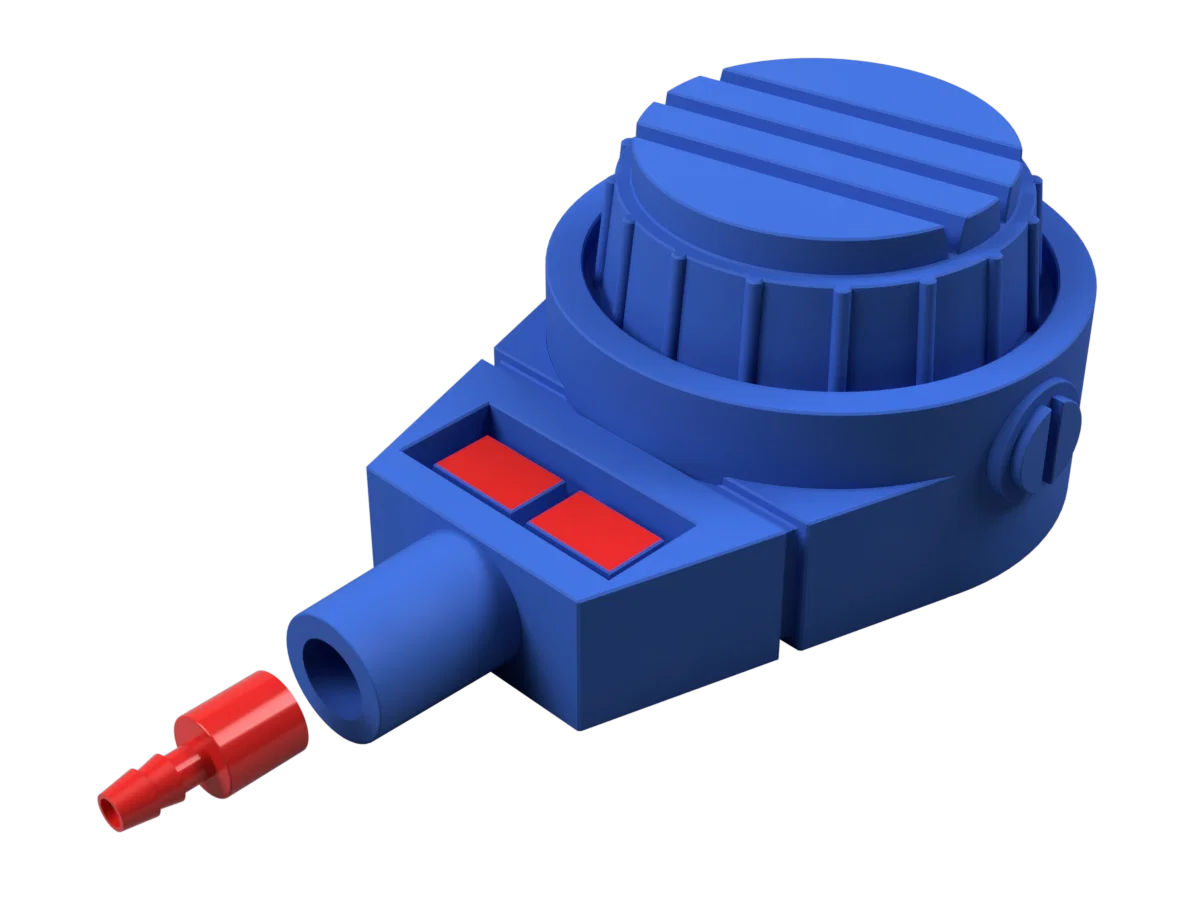

Có 4 model cho phần thân trap pedal ở đây:

1. Solid Model - Toàn bộ thân là một khối
2. Filled Model - Thân đặc nhưng có chỗ lõm ở đáy cho cap và seal (để giống ngoại hình)
3. Hollow Model - Model được hollow, có trụ support tùy biến có thể tháo sau khi in
4. Hollow Model (Unsupported) - Model được hollow nhưng không có support tùy biến

Configurations

1. Solid Model + Nipple
2. Filled Model + Nipple + Cap
3. Hollow Model + Nipple + Cap + Seal
4. Hollow Model (Unsupported) + Nipple + Cap + Seal

Getting the Pedal to Work

Mình đã in khá nhiều phiên bản khác nhau bằng TPU mà vẫn chưa có cái nào chạy ổn. Có thể do layer của mình mỏng quá (làm lọt khí) hoặc hình học của chi tiết này đơn giản là không “hợp” với TPU.

Lần thử tốt nhất của mình là với Solid Model. Mình in với 8% Archimedean chord infill và 8% concentric infill. Cách này tạo ra các khoang khí, đồng thời vẫn đỡ thân đủ để giữ form. Phần chords có vẻ cho kết quả tốt nhất.

Mình dùng mũi khoan để đục một lỗ vào tâm rồi luồn ống vào. Với kiểu in này, mình nâng được cánh cửa của trap lên khoảng nửa hành trình. Mình có thể sẽ thử tạo artificial infill cho một trong các model hollow, làm một kênh khí đúng chuẩn chạy dọc giữa, hoặc hy vọng ai đó “tay nghề” hơn mình chỉnh lại để nó hoạt động.

Archimedean Chords

Concentric
