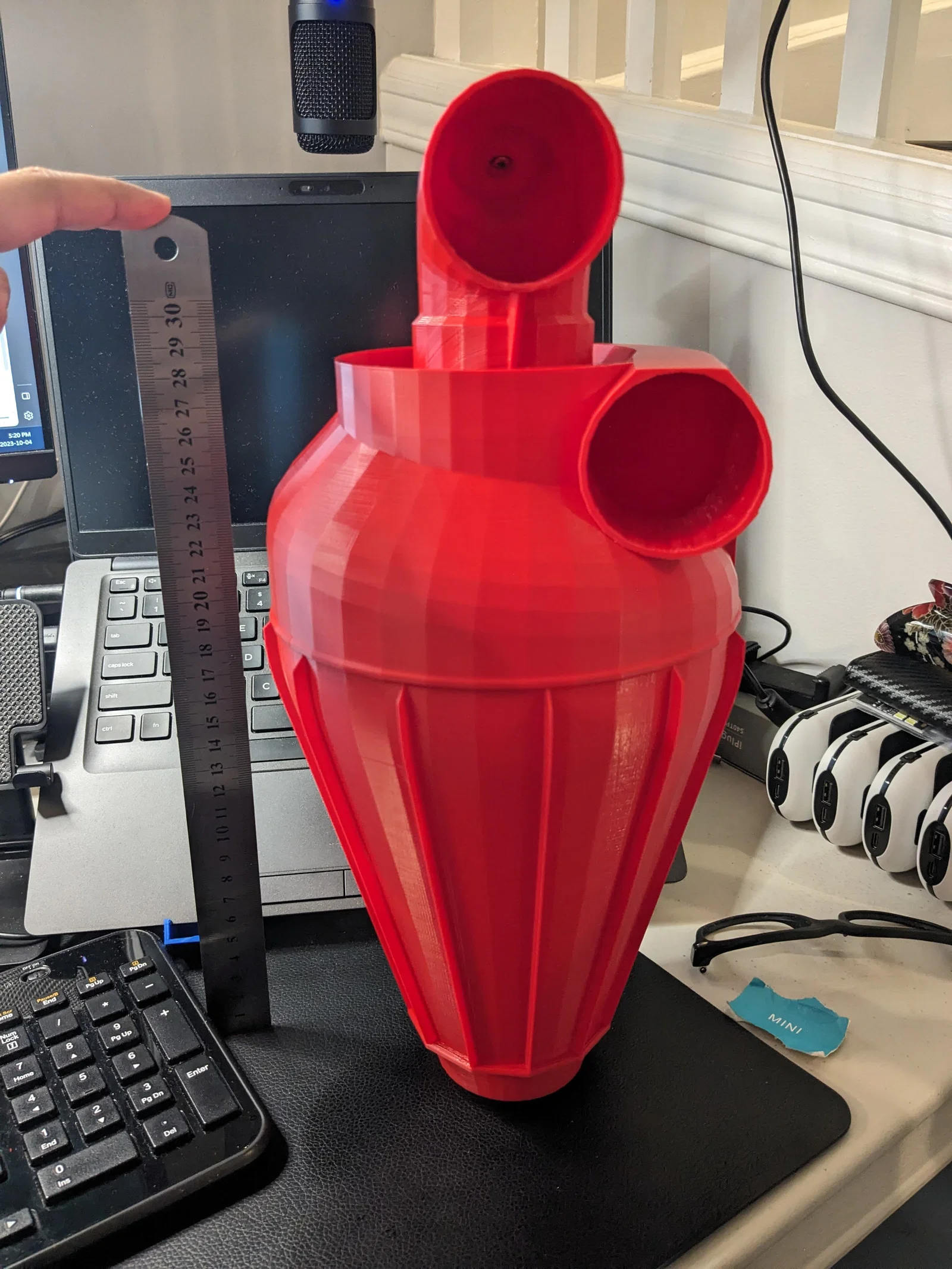

Cyclone Dust Collector cho thùng 5 gallon (ống 51mm O.D.)

Không vừa ý với mấy thiết kế có sẵn trên mạng, mình tự thiết kế cyclone dust collector của riêng mình để đạt được mấy mục tiêu sau:

• in nhanh và tiết kiệm (<400g filament!)
• dùng ít support nhất có thể (xem mục ‘Support Deck’ bên dưới)
• tích hợp vacuum relief valve (xem mục ‘Vacuum Relief Valve’ bên dưới)
• nhận ống 51mm O.D. mà hệ central vacuum của mình đang dùng

Support Deck

Để giảm lượng support cần phải in, mình thêm một phần ‘Support Deck’ dạng hy sinh (sacrificial) ngay trong cổng hút (intake port). Sau khi in xong thì bẻ/cắt bỏ phần này cùng với mớ support nằm trên đó. Trong co (elbow) của vacuum relief cũng có một support deck tương tự.

Vacuum Relief Valve

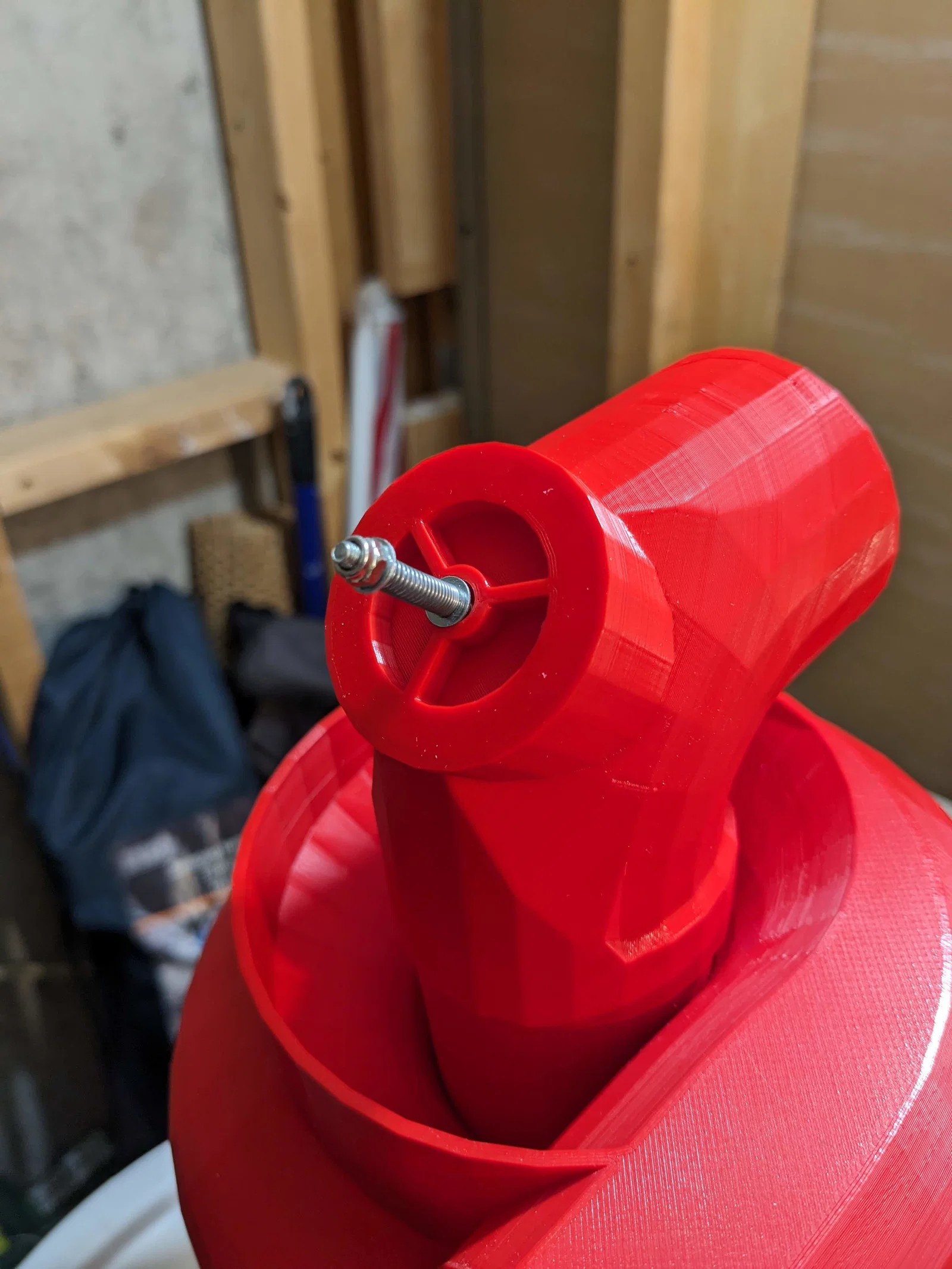

Mình tích hợp Vacuum Relief Valve vào một co 90 độ khớp với cổng ra (output port). Bạn sẽ cần các món hardware sau để hoàn thiện cái valve:

• bulông M3x30
• ê-cu hãm nylon M3 (nylon lock nut)
• hai long đền M3 (washers)
• lò xo lấy từ cây bút BIC® Clic Stic® Pen

Dưới đây là video cái relief valve hoạt động!

Connecting The Parts

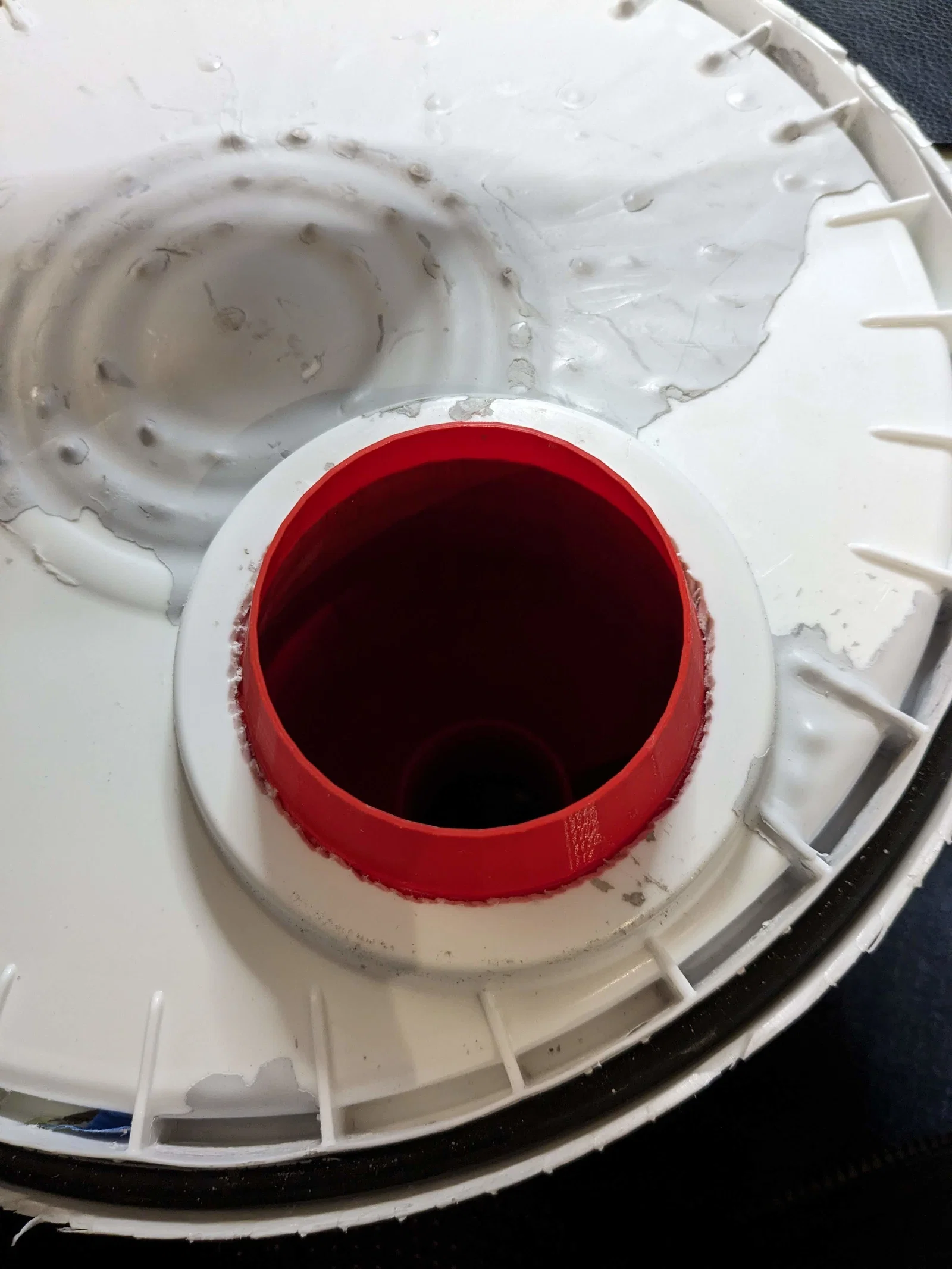

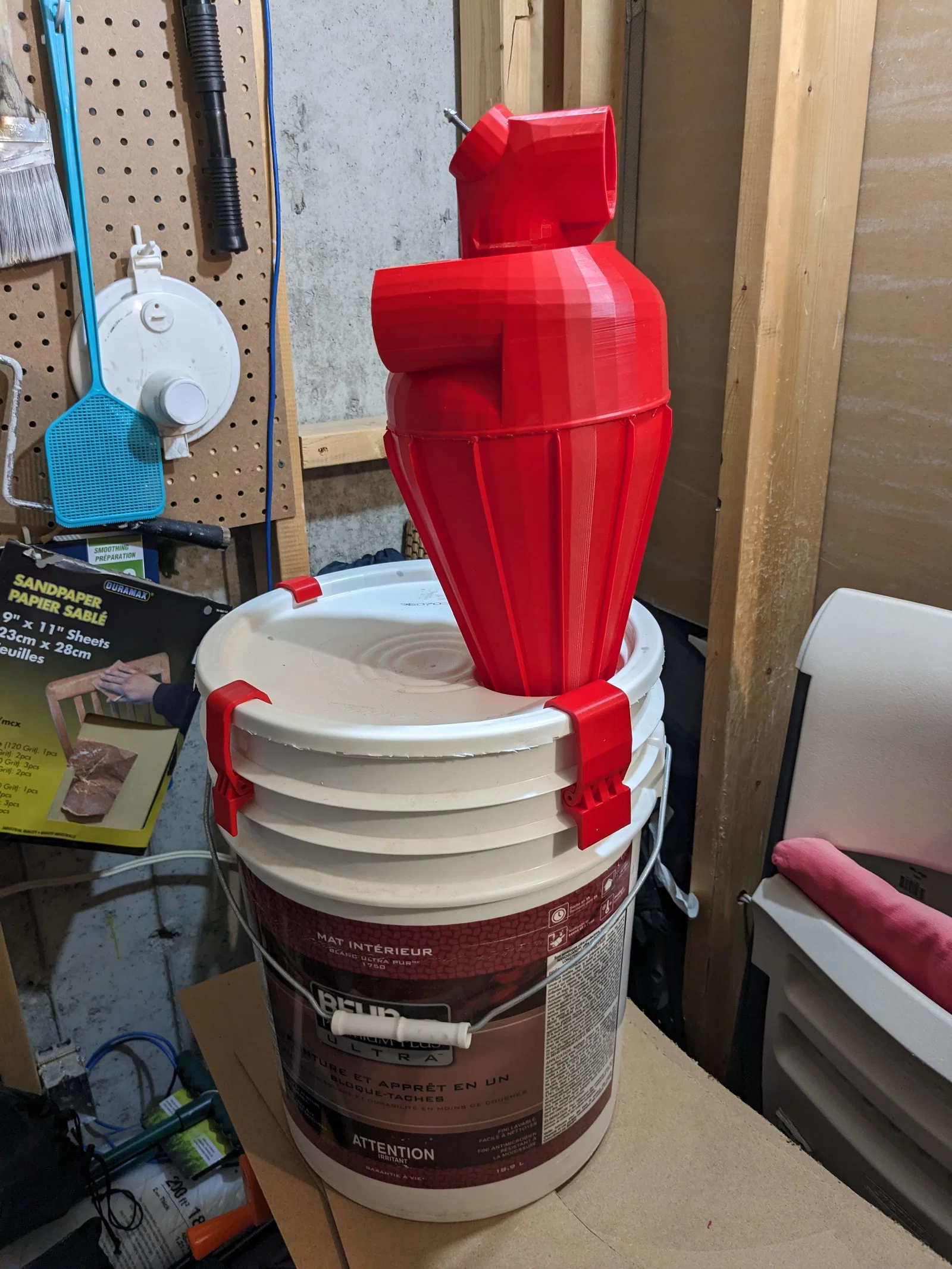

Ban đầu mình dùng khá nhiều keo siêu dính (superglue) để dán hai phần ‘top’ và ‘cone’ lại với nhau — rồi mình đi lại đường ghép bằng bút 3D (3D pen) để kín hơi hoàn toàn. Sau đó mình lặp lại y chang khi gắn toàn bộ cụm này vào cái lỗ đã cắt sẵn trên nắp thùng 5 gallon.
