Thủy canh - thước báo mực nước cho hệ thống máng xối (gutter)

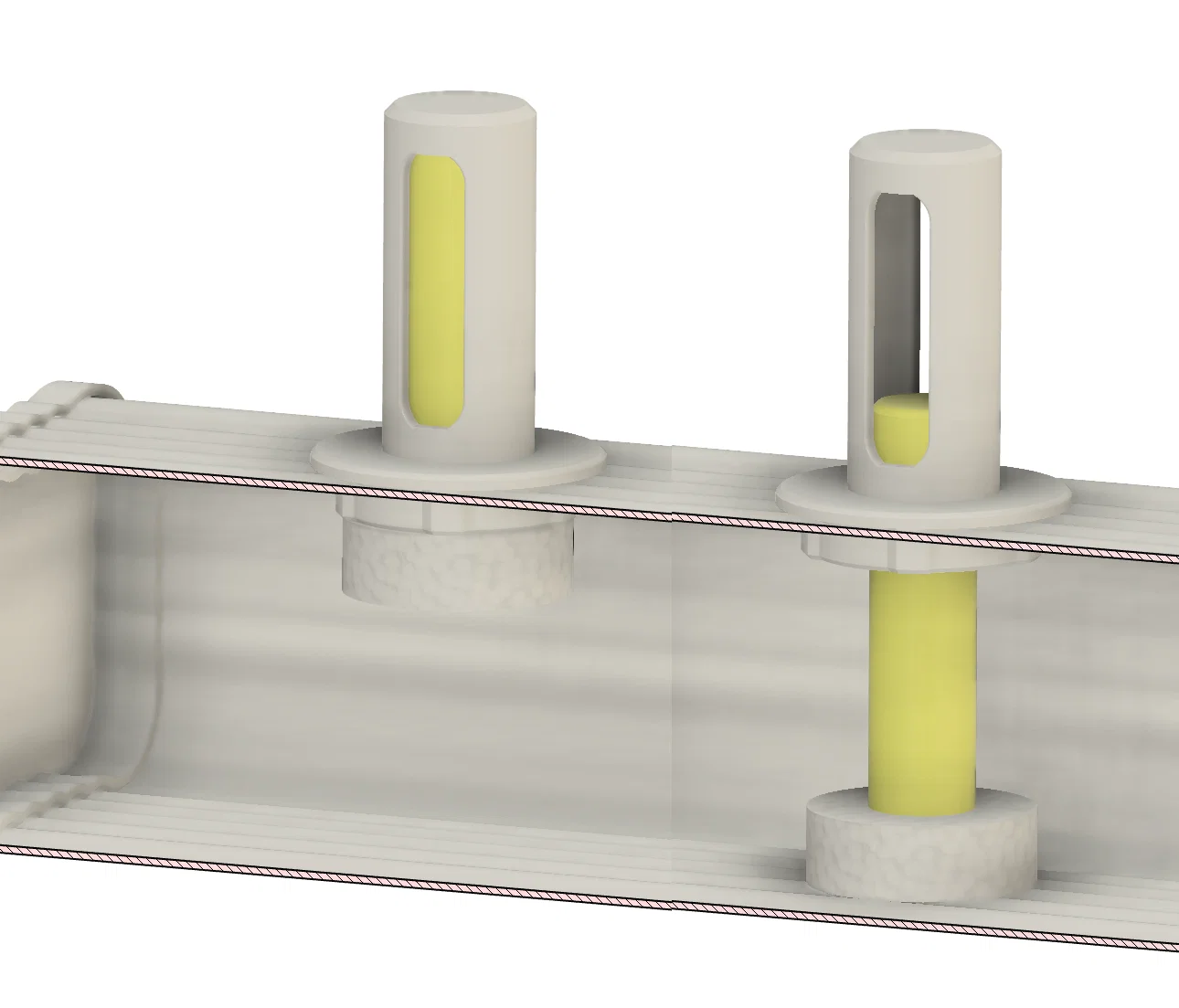

Mình lấy cảm hứng làm mẫu 3D này từ video này của Dr. Kratky.

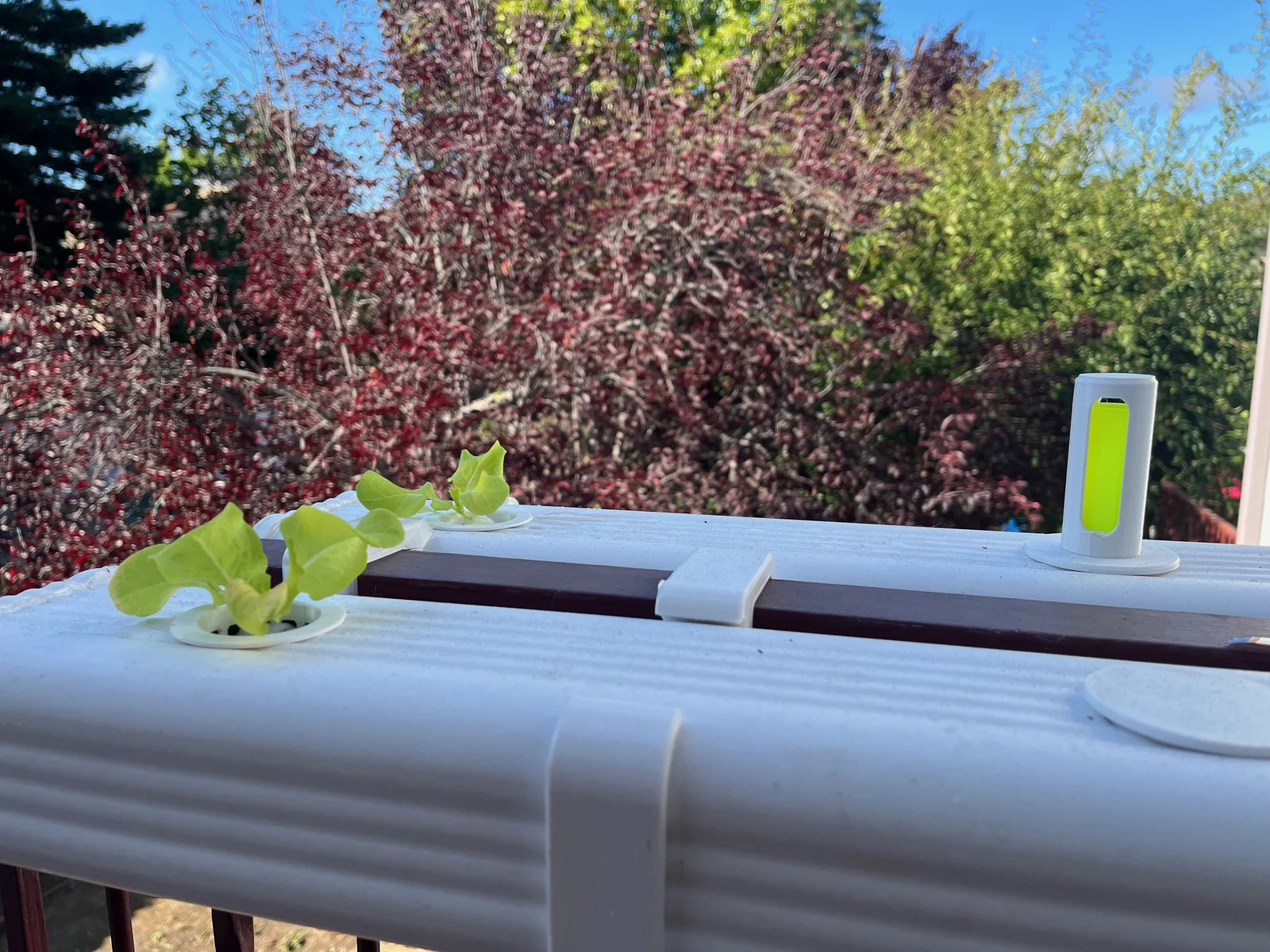

Thiết kế để dùng cho hệ thống máng xối/ống thoát (gutter/downspout) sâu 3".

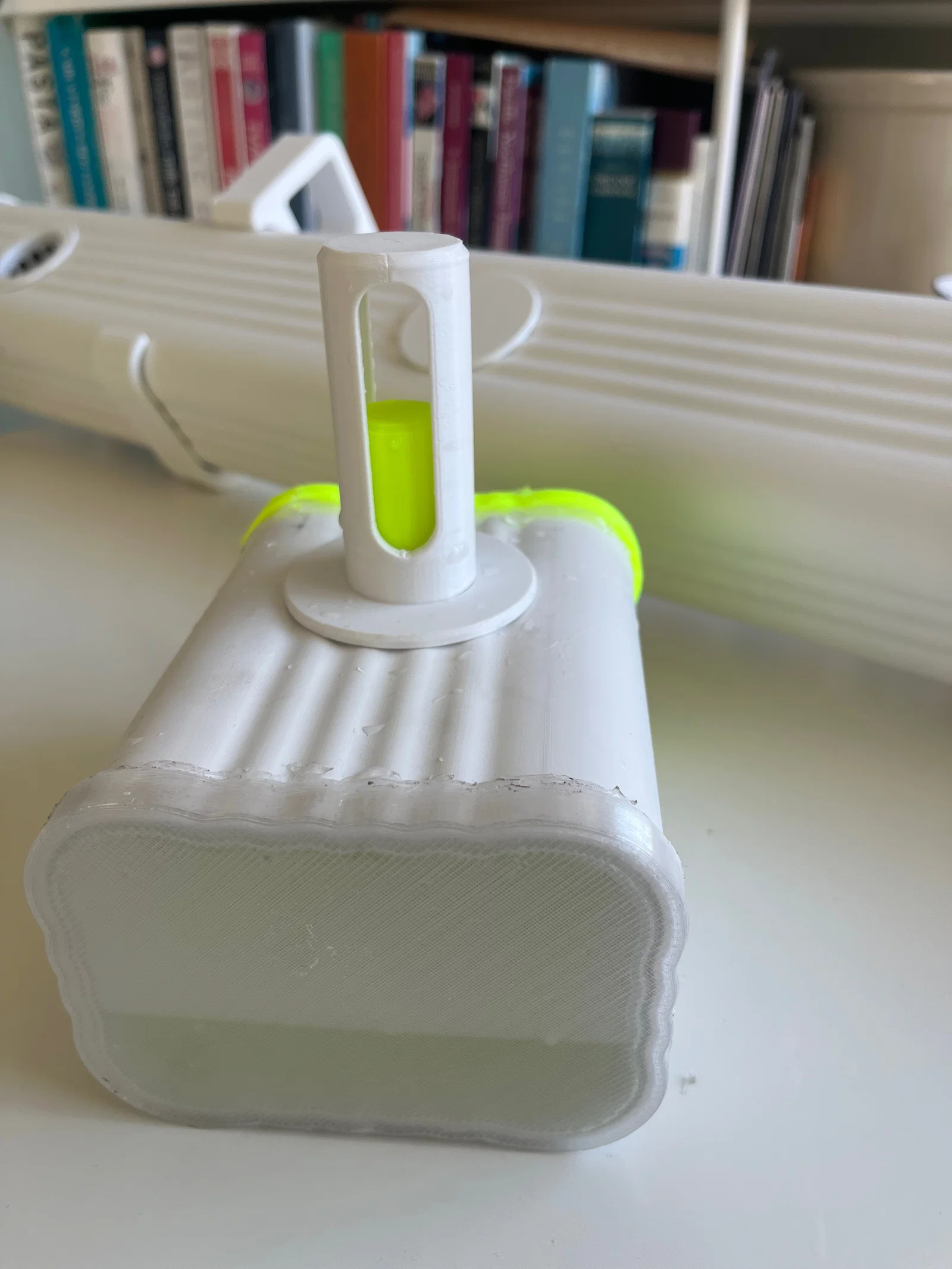

*đây chỉ là một đoạn test nhỏ cho một hàng dài hơn; tình cờ mình in một cái endcap bằng PETG trong mờ nên minh hoạ được đúng ý luôn.

Phần KHÔNG in

• xốp Polystyrene ép đùn (tấm cách nhiệt màu hồng hoặc xanh)

Phần in 3D

• **Grommet**
  • Chọn theo kích thước lỗ trên hệ thống downspout/gutter
    • các lỗ netcup phổ biến (1-½", 2", 3")
    • kích thước “lạ” vì mình mua nhầm mũi khoét lỗ (1-7/8")
  • Thiết lập in
    • Vật liệu: khuyến nghị PETG để chịu UV tốt hơn
• **Gauge Body**
  • Thiết lập in
    • Vật liệu: khuyến nghị PETG để chịu UV tốt hơn
    • Supports: thêm brim để in vững hơn
• **Indicator**
  • Thiết lập in
    • QUAN TRỌNG: In Spiral/Vase Mode để giảm trọng lượng
    • Vật liệu: khuyến nghị filament sáng màu/trong mờ để dễ nhìn
    • Supports: thêm brim để in vững hơn

Lắp ráp

1. Cắt xốp - Cắt một miếng xốp hình tròn vừa lọt qua lỗ trên downspout/gutter. Cắt độ dày khoảng ~½". Mình dùng dao cắt bánh mì răng cưa, thấy khá ổn.
   1. MẸO: Mình dùng chính cái hole saw đã dùng để khoét lỗ trên downspout/gutter để khoét miếng xốp.
2. Gắn Indicator - Nhẹ nhàng ấn/xoay phần miệng mở của Indicator vào miếng xốp cho đến khi nó vào khoảng nửa miếng xốp, vừa đủ để không rơi ra.
3. Thả Indicator vào lỗ - thả Indicator vào lỗ
4. Lắp Grommet - ấn Grommet vào lỗ. Nên là kiểu lắp ma sát (friction fit), vừa đủ để không bị nghiêng/đổ.
5. Lắp Gauge Body - vặn Gauge Body ren vào grommet
6. Hiệu chỉnh (Calibrate) - tuỳ hệ thống thực tế và độ dày miếng xốp, bạn có thể cần chỉnh độ sâu của Indicator trong xốp để hiển thị trạng thái “cạn/Empty”. Bạn cũng có thể scale hoặc cắt ngắn/dài để đo cho chính xác.
   1. MẸO: dùng bút lông (sharpie) đánh dấu lên Gauge Body đúng mức Empty của bộ setup của bạn
