Bracket cable chain cho Bambu Lab P1P dùng xích zin (stock) của X1

CẬP NHẬT 19/02/2023:
Khi dùng cable chain của X1 thì cần một sợi toolhead cable mới. Bên Bambu Lab store sẽ sớm bán (mình sẽ cập nhật khi có).

Khi lắp bracket này thì chỉ cần cable chain và cable toolhead bracket.

Giới thiệu

Hiện có vài loại cable chain bracket khác nhau cho P1P, chủ yếu dành cho xích hở 10x11mm. Mình thấy xích 10x11 không hợp với P1P vì dễ bị chùng (sagging) và chất lượng cũng không đồng đều. Trước giờ mình vẫn thích xích zin (stock chain) của dòng Bambu Lab X1 hơn vì nó nhẹ hơn và có phần lưng mở giúp việc lắp đặt dễ hơn.

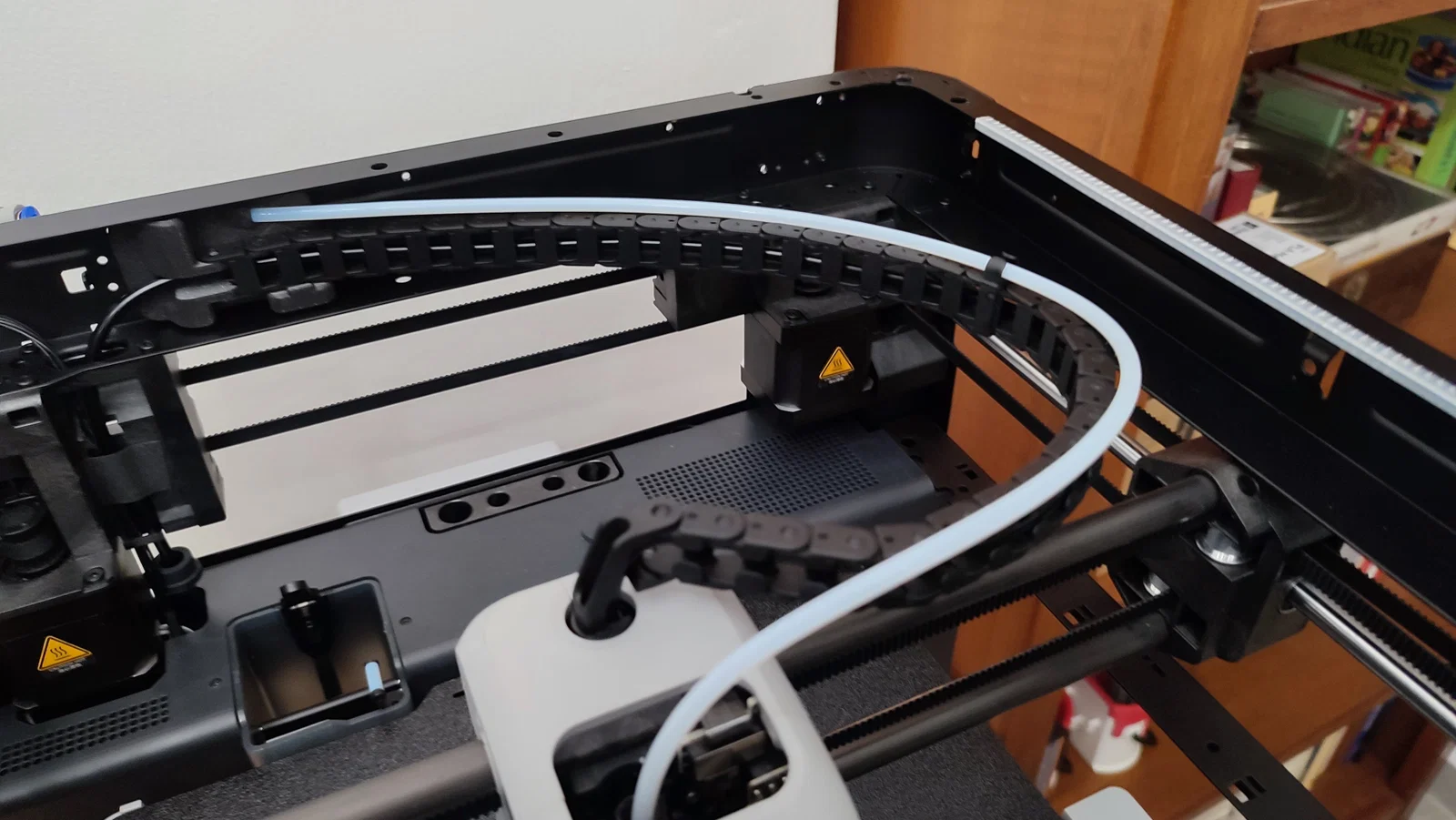

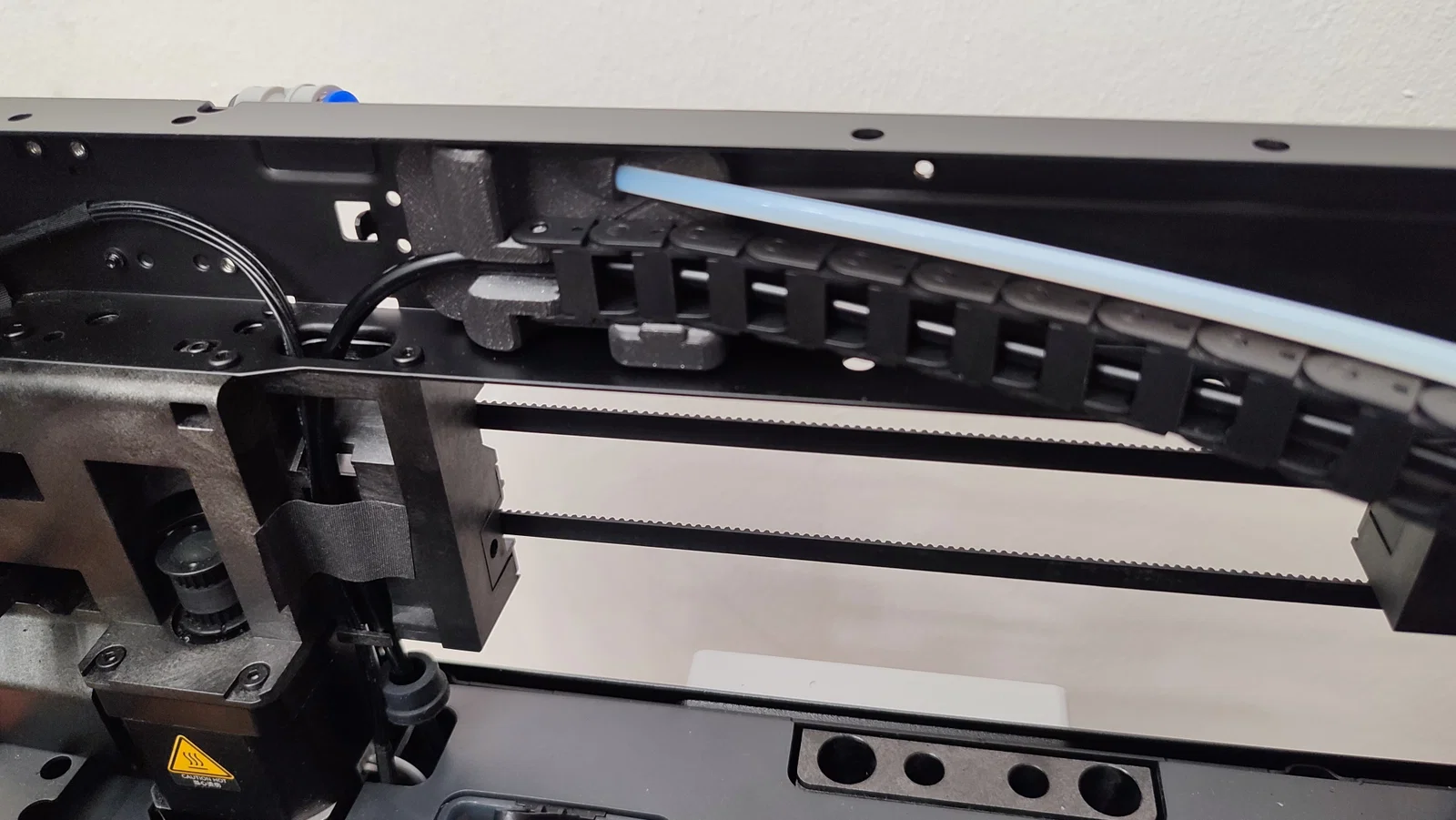

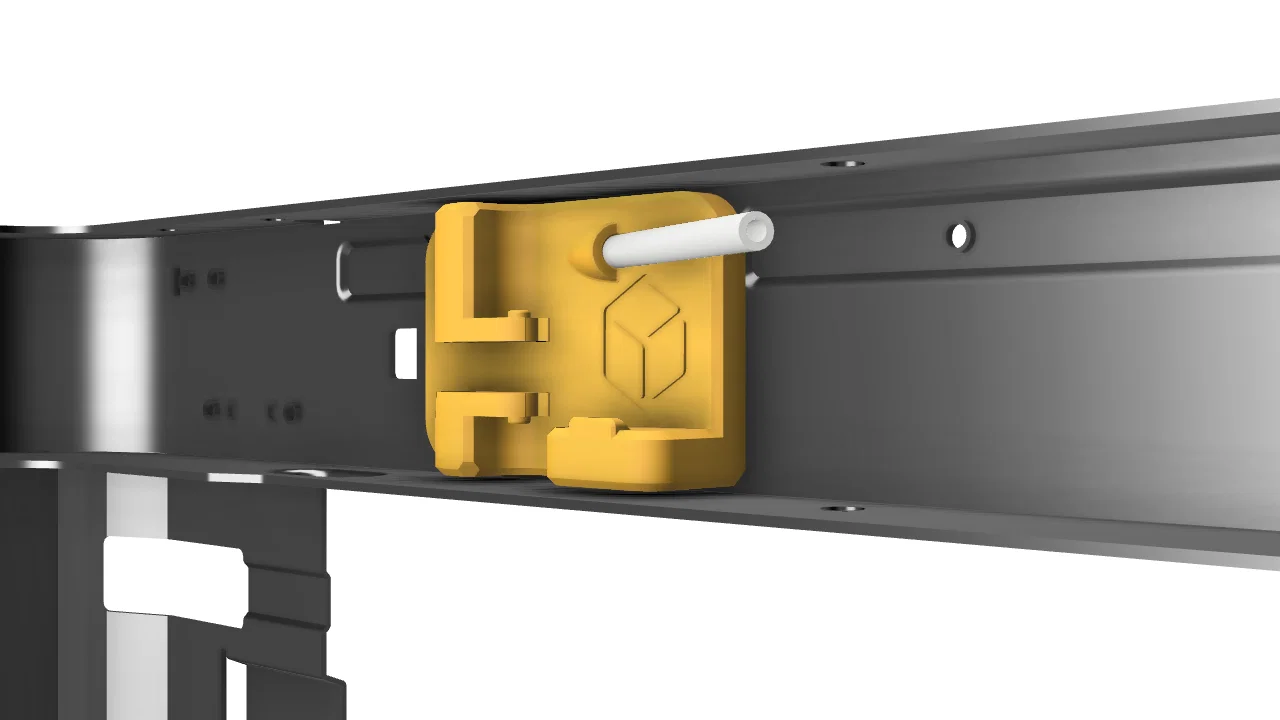

Mình thiết kế một bracket cho P1P để dùng stock cable chain từ máy in dòng Bambu Lab X1. Thiết kế theo kiểu tối giản và “industrial”, đồng bộ với tổng thể ngoại hình của máy.

Cảnh báo

Việc lắp xích vào bracket và bắt lên P1P thì khá dễ, nhưng lắp xích vào toolhead sẽ cần làm nhẹ tay, cẩn thận (TLC – Tender Loving Care) mới vào được. Cũng cần rất nhiều kiên nhẫn nữa.

Video của Bambu Lab hướng dẫn cách lắp cable chain. Nếu bạn dùng bracket in 3D này thì không cần lắp AP Board Cover, PTFE Rubber Grommet và Collet Clip. Bạn cũng cần tháo bớt 1 mắt xích.

BOM

• Nếu bạn dùng bracket trong enclosure thì nên in bằng ABS, ASA hoặc PETG.
• X1 cable chain (tháo 1 mắt)
• Insert đồng M3 OD5mm L3mm: 2 cái
• Vít M3x4mm: 4 cái
• Vít M3x6mm: 2 cái (nếu dùng với ARC)

Tính tới hiện tại, tất cả thiết kế của mình đều miễn phí cho cá nhân dùng cho mục đích cá nhân, không thương mại. Không có Patreon hay OnlyFans gì hết (haha). Tuy nhiên nếu bạn thích thiết kế của mình và muốn góp phần “nuôi” thói quen uống cà phê & phụ thêm chi phí filament để mình làm prototype, bạn có thể ủng hộ qua Ko-fi hoặc paypal.me, mình rất cảm kích.

Lưu ý

Cũng như các thiết kế khác của mình, có thể hợp hoặc không hợp với bạn. Vì vậy hãy in và lắp đặt theo sự cân nhắc của bạn.
