Giá đỡ cuộn filament dùng vòng bi đa năng (Universal Bearing Filament Spool holder)
Giá đỡ cuộn filament đa năng dùng vòng bi 608zz, có plate gắn cho drybox và ngàm bajonette để lắp vào giá cuộn Creality Ender. Hỗ trợ núm rewind quay tay, hướng dẫn phần cứng, lắp ráp và thiết lập in chi tiết.
Mô tả
Đây là phiên bản spoolholder theo kiểu mình. Mình có thêm file Fusion ở tab download.
Mình thiết kế 2 kiểu cấu hình lắp khác nhau.

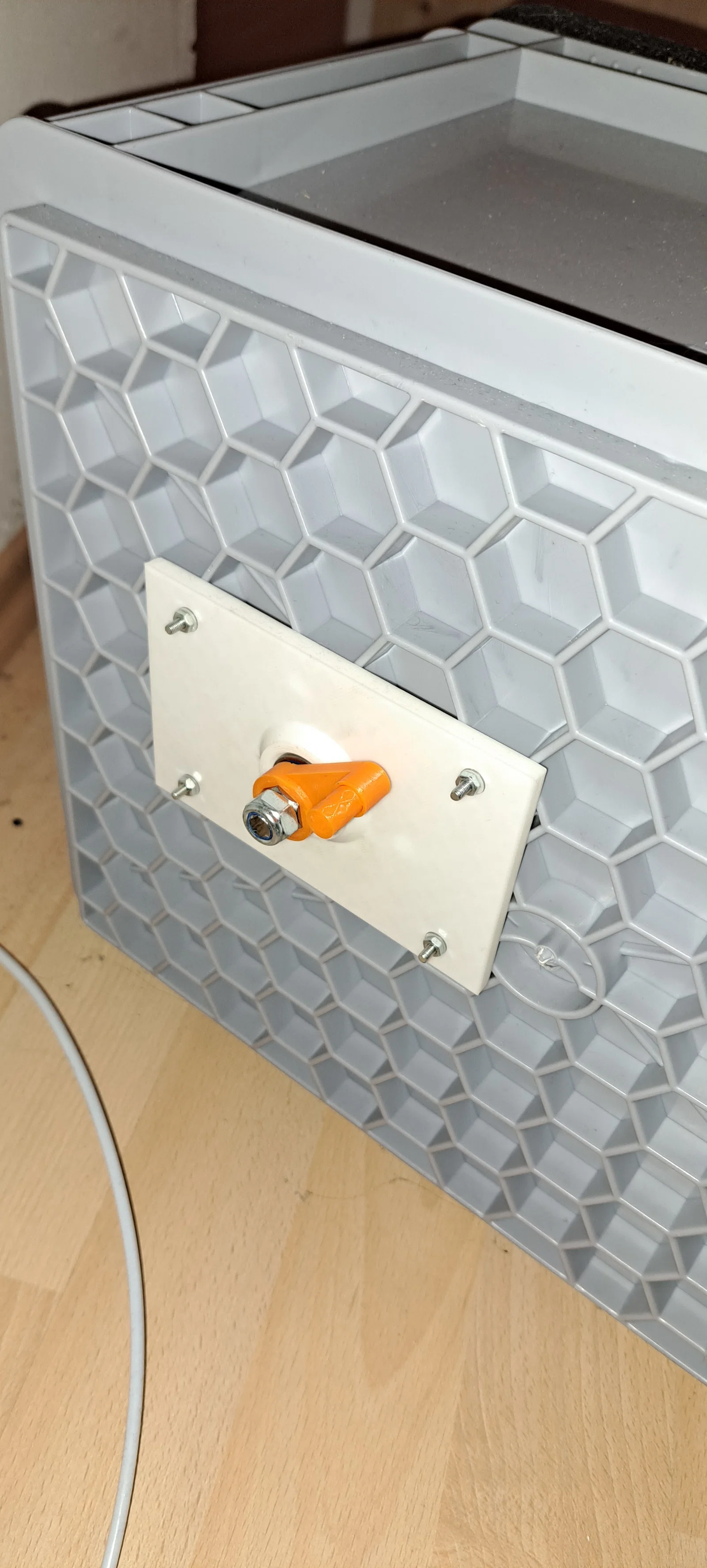

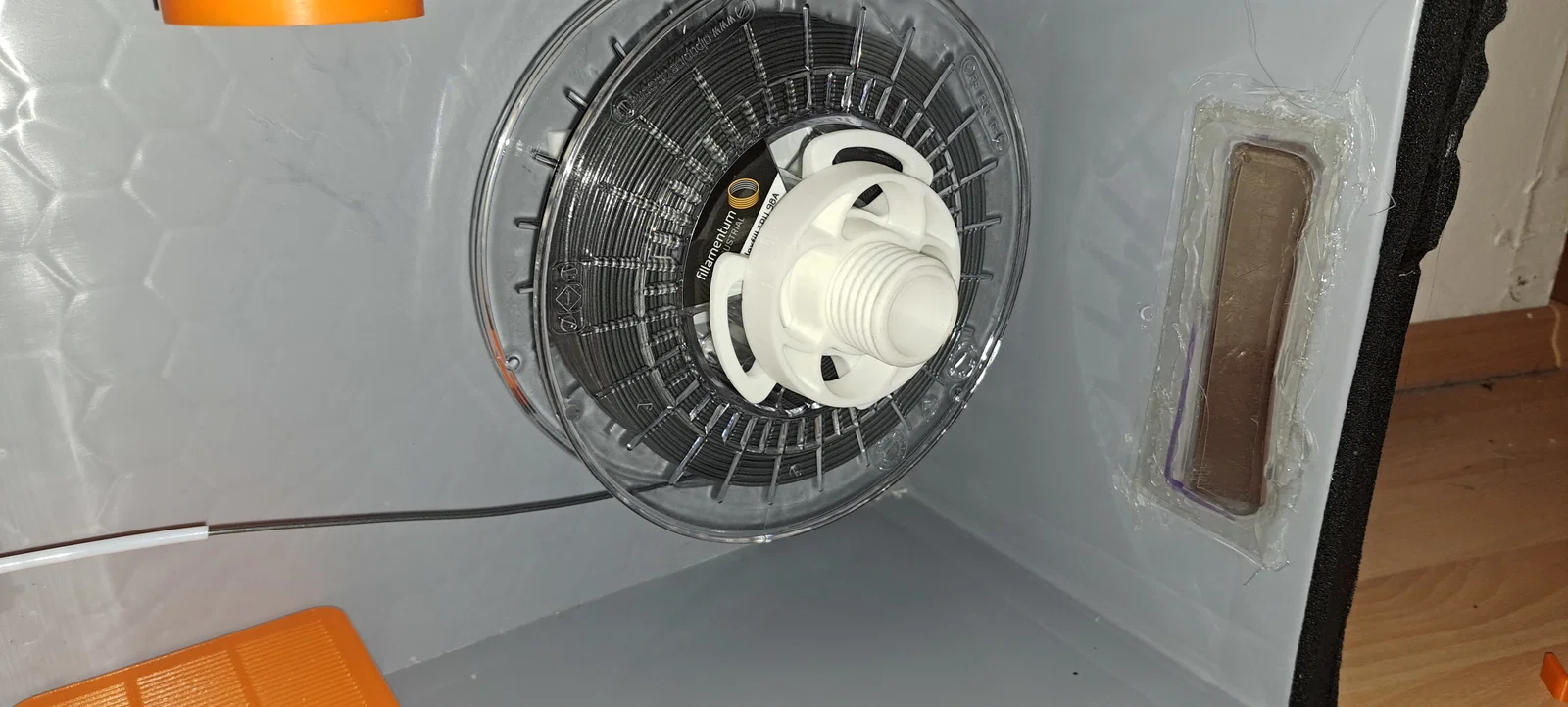

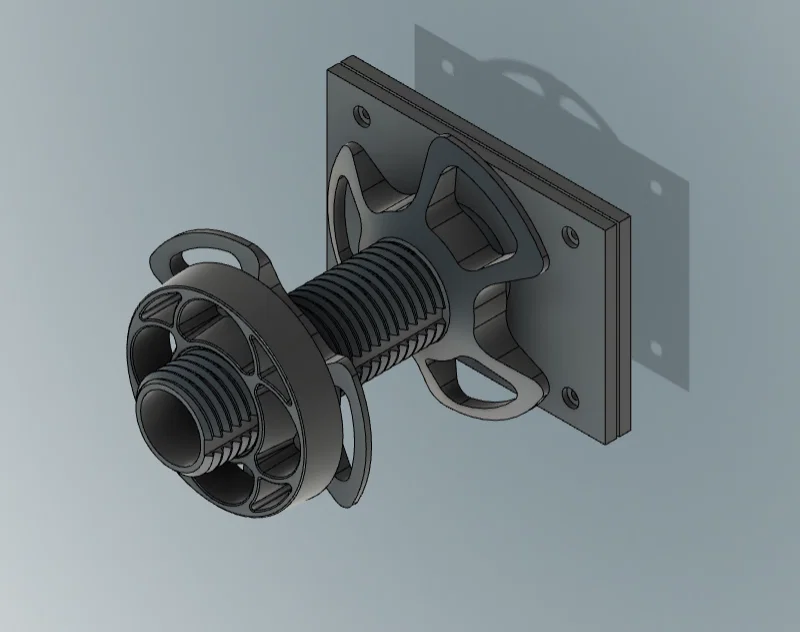

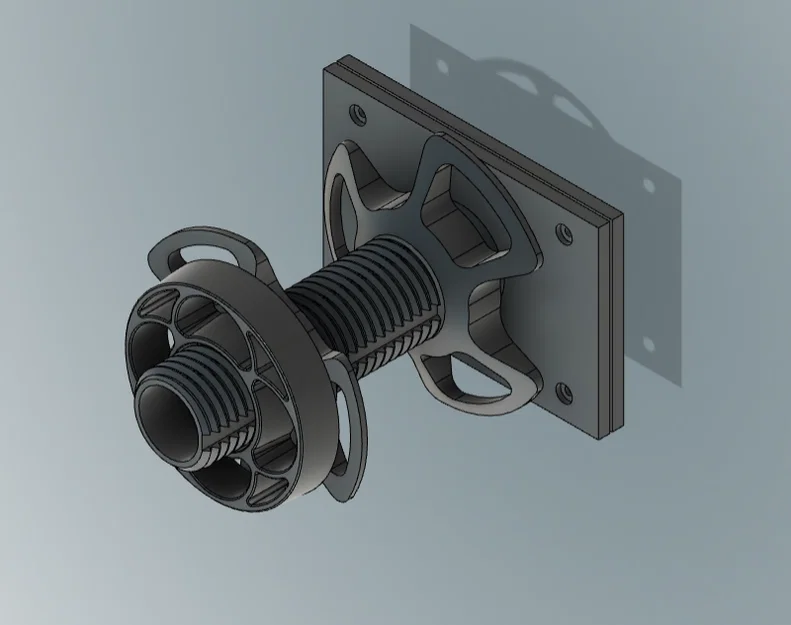

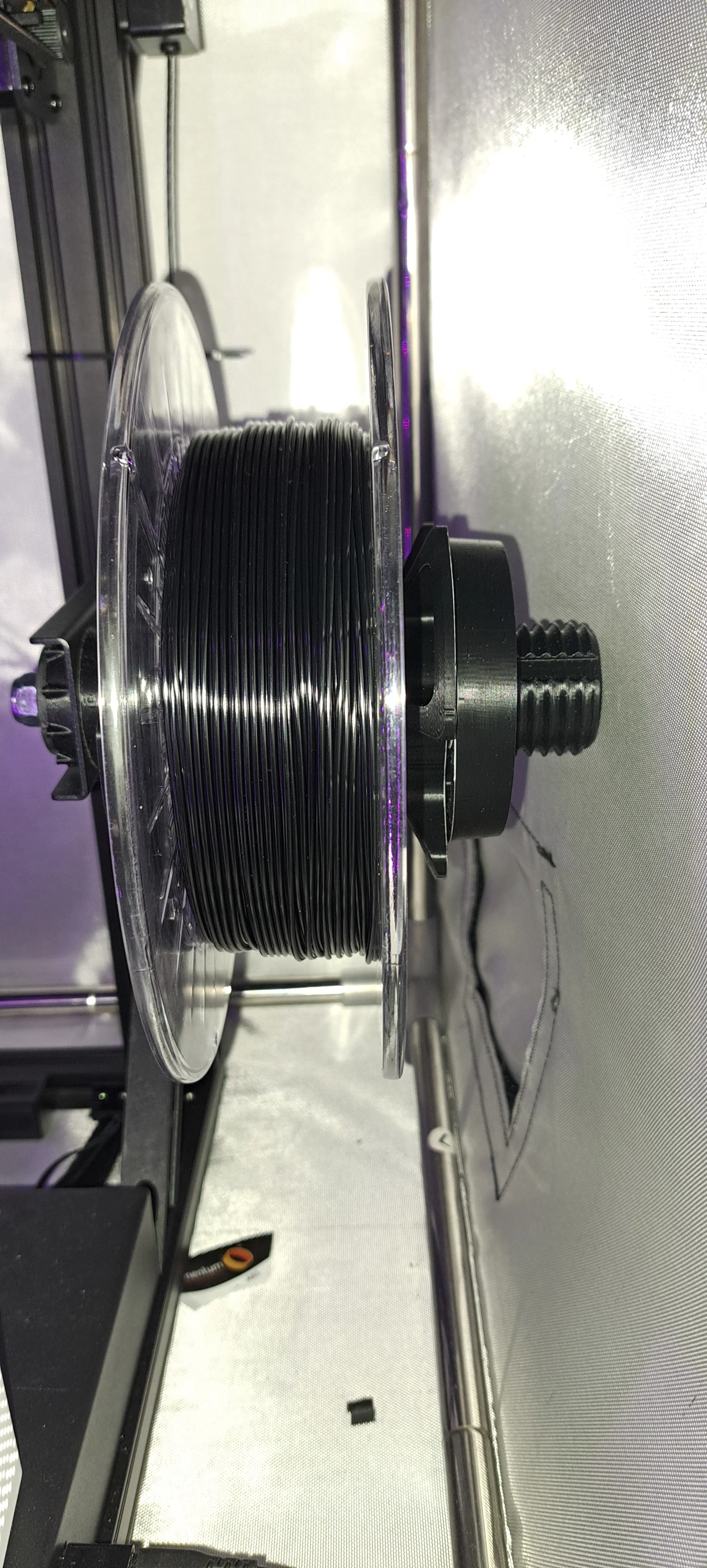

Drybox:
Phần cứng (không in):
2x vòng bi 608zz (skateboard bearings)
1x ty ren M8
2x ê-cu tự hãm nylon M8 (nylon locknut)
2x ê-cu M8
3x long đền M8 (washers)
4x bu-lông M3 và ê-cu (để bắt vào drybox)
8x long đền M3
Phần in:

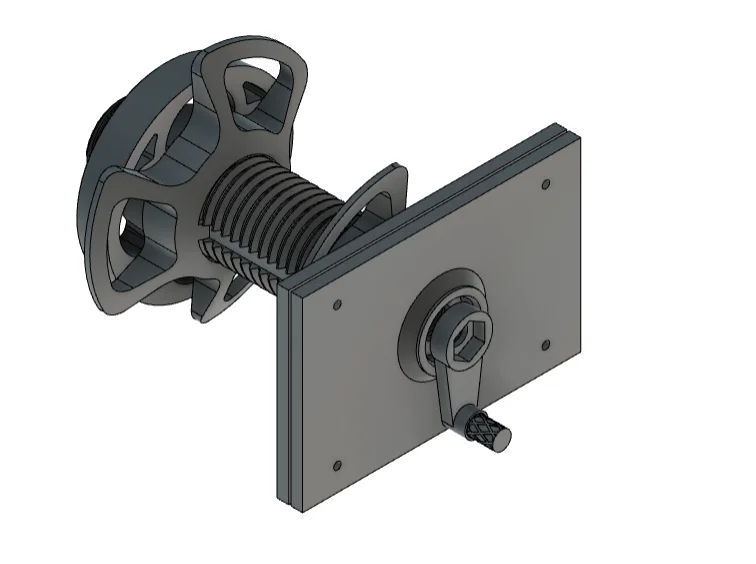

núm rewind, plate trước/sau, roller, slider, ê-cu khóa (locking nut)
Lắp ráp:

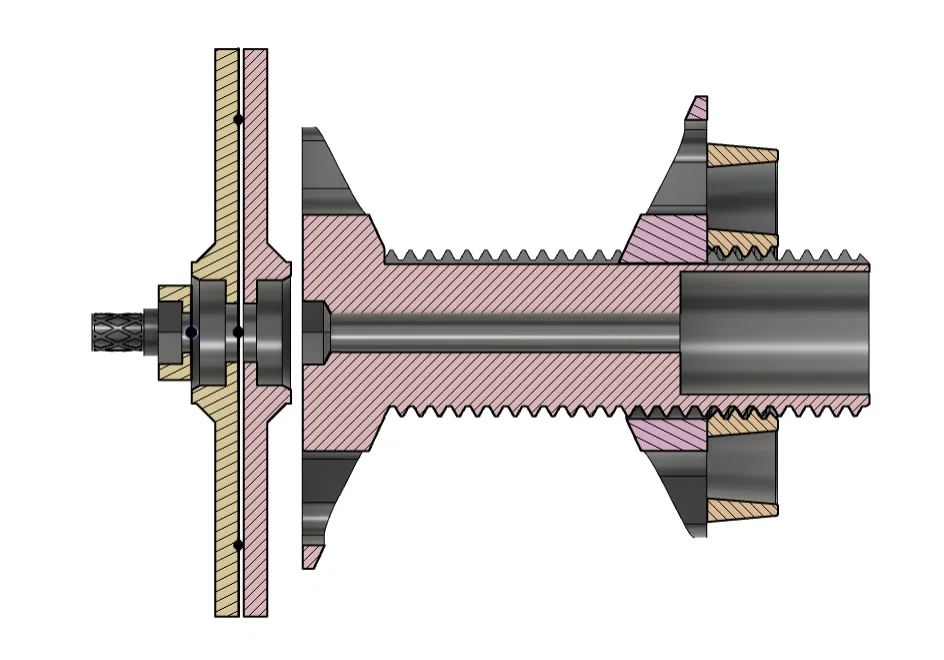

Vặn 1 ê-cu tự hãm nylon kèm 1 long đền vào một đầu ty ren M8. Nhét ê-cu M8 vào trong roller. Vặn roller vào ty ren (nylon locknut→washer→roller→M8 nut).
Khoan các lỗ bắt vít và lỗ cho ty ren M8 trên drybox rồi lắp plate trước và plate sau.
Ép (press fit) vòng bi vào plate trước/sau. Đưa cụm roller vào plate sau và thêm 1 long đền. Sau đó nhét 1 ê-cu M8 vào núm rewind và vặn núm vào ty ren. Khóa toàn bộ lại bằng 1 ê-cu tự hãm nylon.

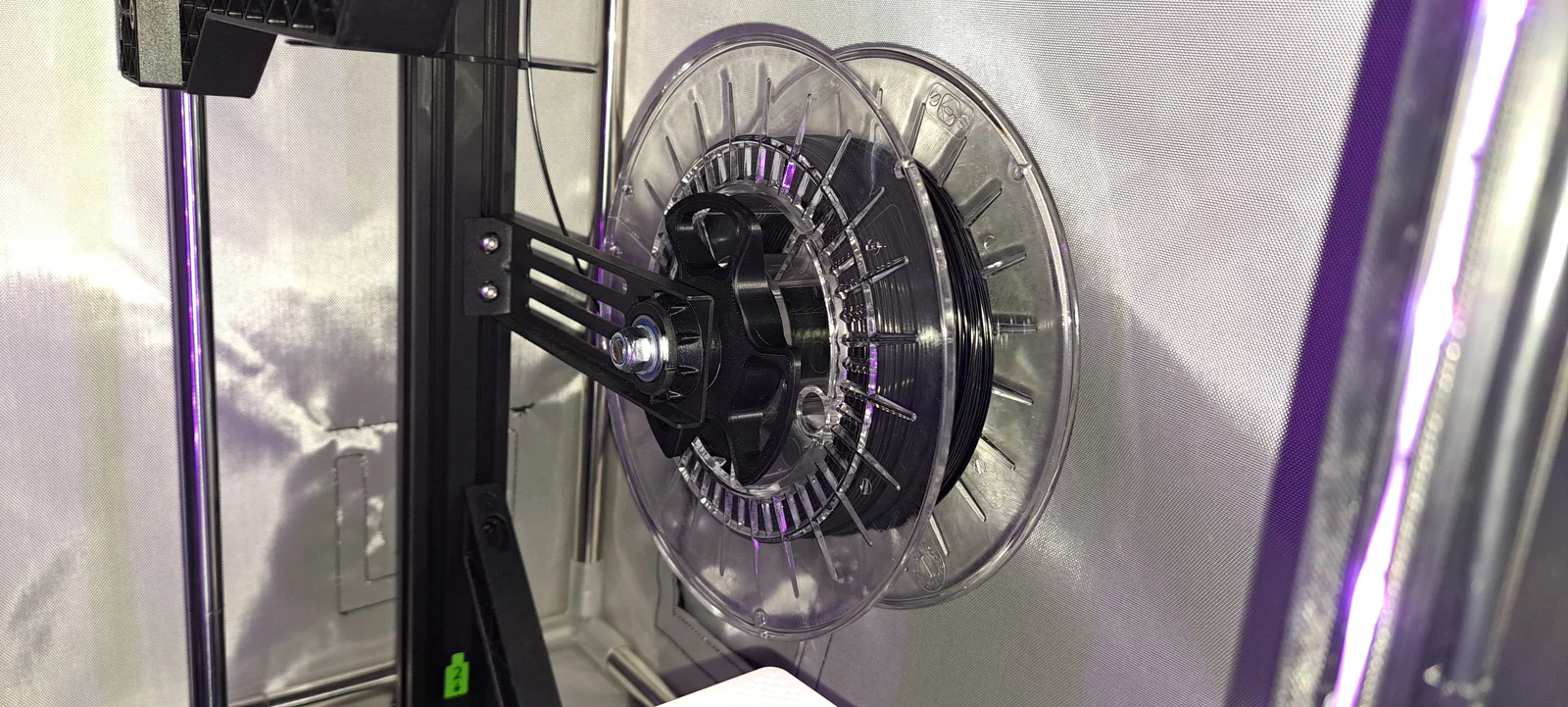

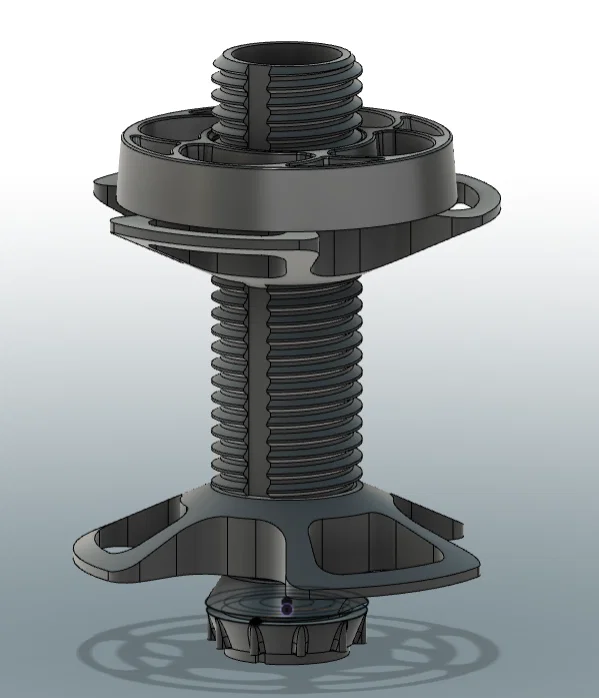

Ngàm gắn vào Creality Ender Spoolholder:
Phần cứng (không in):
2x ê-cu tự hãm nylon M8
2x long đền M8
1x ê-cu M8
2x vòng bi 608zz (skateboard bearings)
Phần in
Bajonett attachment, locking ring, roller, slider, ê-cu khóa (locking nut)
Lắp ráp:

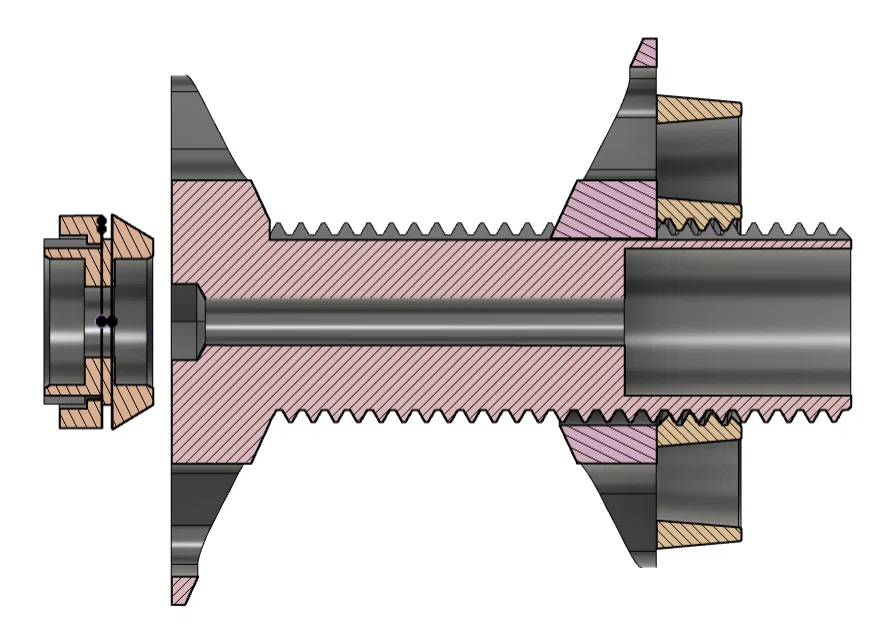

Vặn 1 ê-cu tự hãm nylon kèm 1 long đền vào một đầu ty ren M8. Nhét ê-cu M8 vào trong roller. Vặn roller vào ty ren (nylon locknut→washer→roller→M8 nut)
Ép (press fit) vòng bi vào đúng vị trí (seats) trong Bajonette attachment. Gắn bajonette attachment vào cái stock Ender spoolholder bracket. Khóa lại bằng locking ring.
Đưa cụm roller vào trong 2 vòng bi và khóa phía còn lại bằng locknut và washer.
In 3D:
Toàn bộ in với 3 wall lines, nozzle 0.4mm và layer height 0.2mm, 4 lớp top/bottom và 20% cubic infill.
Nếu bạn định dùng trong enclosure thì mình khuyên nên in bằng ABS.
Mình in mọi thứ không cần support, trừ phần bajonette attachment phải in với support kiểu normal và “everywhere”, nhưng support khá khó gỡ. Có thể bạn vẫn in được không cần support, nhưng mình muốn chắc chắn bản in ra ổn.
Với các mounting plates và Ender bajonette attachement, mình dùng một “zylinder” để chỉnh phần ổ đặt vòng bi (bearing seats) lên 100% infill.
Như vầy:
