Vỏ webcam Trust Trino HD chỉnh focus, nhiều kiểu ngàm gắn

Vỏ này cho phép bạn chỉnh (thủ công) tiêu cự của webcam Trust Trino HD (có bán khoảng ~€10 trên Amazon) và gắn nó lên một bề mặt phẳng, có thể xoay theo một hoặc hai trục (nghiêng, hoặc xoay ngang và nghiêng). Với vỏ này, webcam sẽ rất hợp để theo dõi máy in 3D của bạn. Lưu ý mod này rất có thể sẽ làm mất hiệu lực bảo hành của webcam.

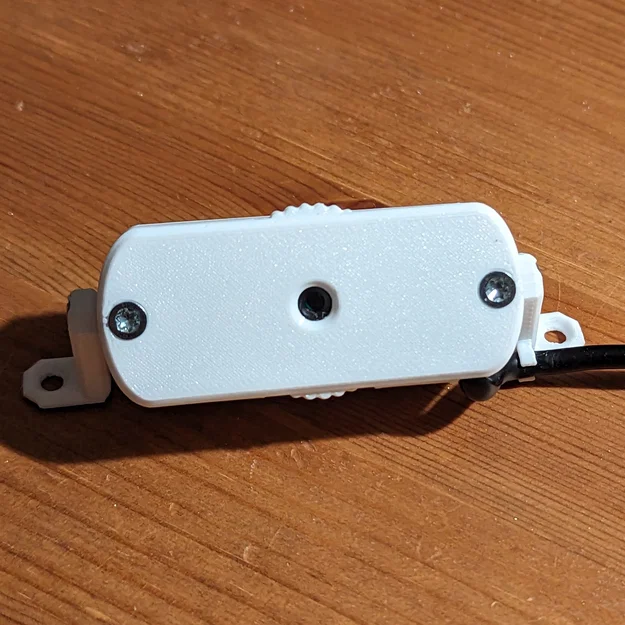

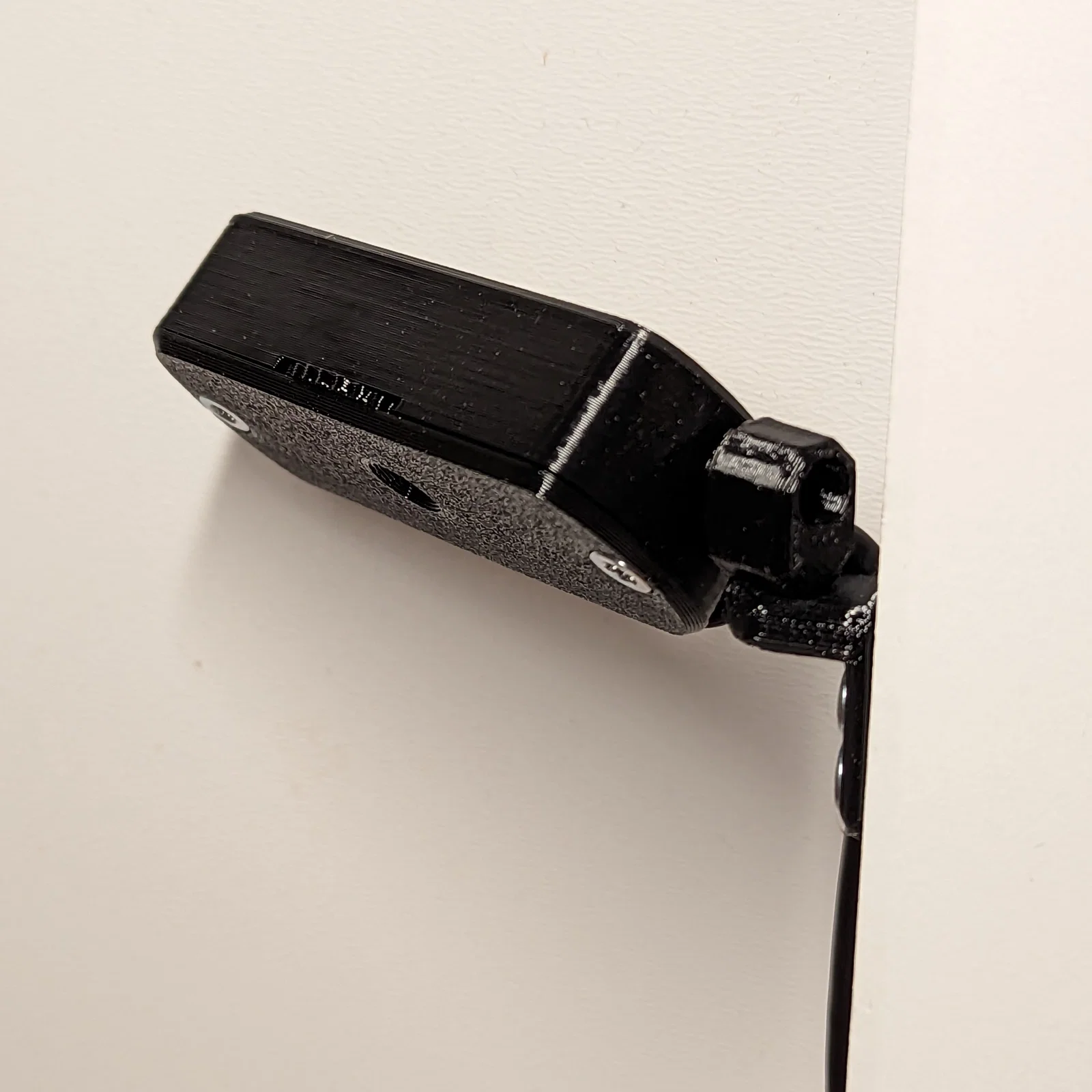

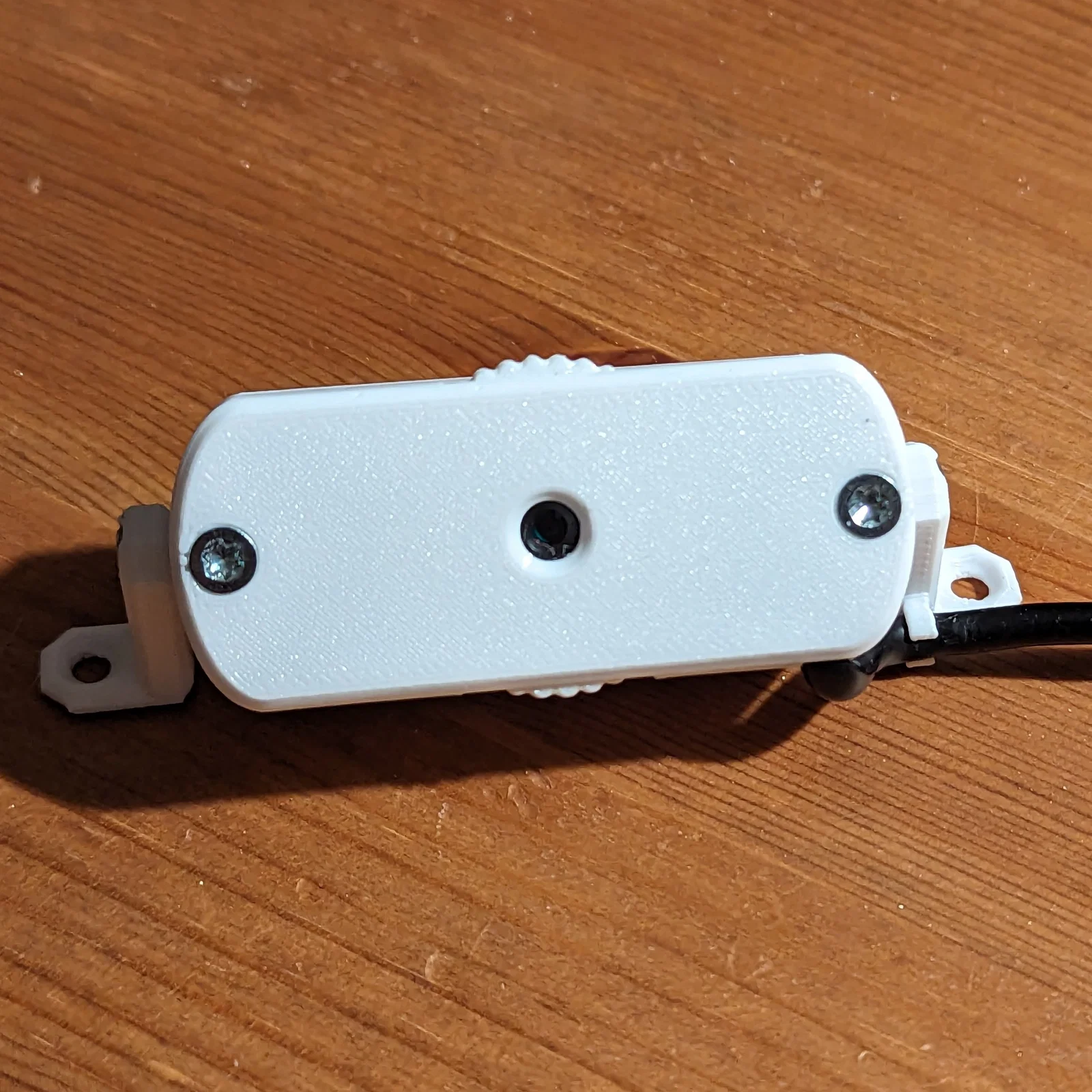

Lưu ý là bạn có thể muốn mirror (đảo gương) các ngàm có kẹp dây để phù hợp với kiểu lắp bạn định dùng (phần màu đen “2-Axis Mount 1” trong ảnh model thứ hai là bản mirror từ model gốc). Bạn cũng có thể mirror phần “Case” nếu muốn dây cáp đi ra phía còn lại của camera (cách đi dây như vậy chưa được test).

Phần cứng bổ sung cần có

• 1x webcam Trust Trino HD ;)
• 2x ốc M3 (ưu tiên đầu bằng/flathead/countersunk), dài 6-10mm
• 2x ốc M3x6 (ưu tiên Socket Head/SHCS)
• (tùy chọn) 2x ốc 3mm (ưu tiên đầu bằng/flathead/countersunk) (để bắt camera lên bề mặt)

Hướng dẫn lắp ráp

1. Mở vỏ zin bằng cách tháo hai con ốc ở phía sau (có thể có một con bị che bởi tem QC).
2. Tháo mặt trước của vỏ zin ra và rút jack microphone (gắn trên mặt trước) khỏi mạch.
3. Tháo mạch ra khỏi vỏ. Giữ lại ốc!
4. Rút cáp USB khỏi mạch.
5. Cẩn thận cắt phần vỏ quanh cáp USB nhưng không cắt trúng dây cáp, để có thể lấy cáp ra khỏi vỏ.
6. Cẩn thận cắt bỏ các cục keo trên cụm lens/núm focus cho tới khi bạn có thể xoay nó bằng tay.

7. Gắn vòng chỉnh focus (không cần lo dán cho dính chặt, vì nó sẽ được giữ cố định bởi mặt trước ở bước tiếp theo).

8. Lật mạch lại và bắt nó vào mặt trước mới bằng chính các con ốc đã dùng ở vỏ zin (bước 3).
9. Cắm cáp USB và đi dây như hình:

10. Úp phần vỏ mới lên trên mạch và dây (đảm bảo dây nằm đúng khe khoét và không bị kẹp) rồi bắt chặt bằng hai ốc M3 (ưu tiên đầu bằng) từ phía trước.

11. Gắn ngàm bạn muốn dùng bằng hai ốc M3x6 ở bên hông (một hoặc hai bên) của vỏ.

12. Bắt cố định vào vị trí mong muốn bằng hai ốc 3mm (ưu tiên đầu bằng).
