Tua vít LTT Stubby: bit holder chỉnh sửa & tuỳ chọn ratcheting

General

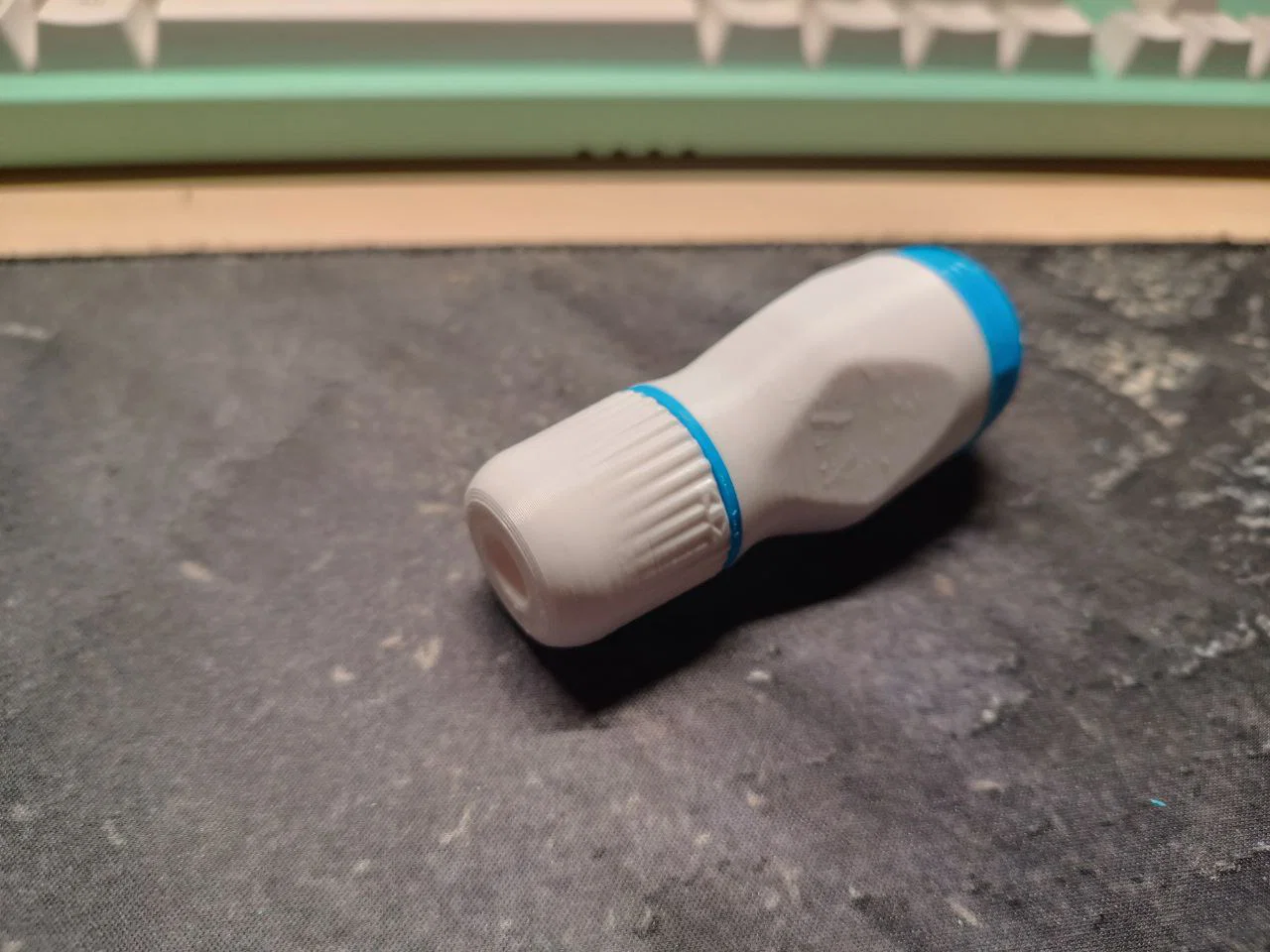

Sau một thời gian thử nghiệm với cả 3 dự án này, mình chốt lại thành một bản remix để gom những cái hay nhất vào chung một mẫu. Remix này có kiểu bit holder mới và phần thân để làm được cả bản có ratchet lẫn bản thường.

None of work is done by me, I only make some affort to combine them.

Bit Holder

[original]

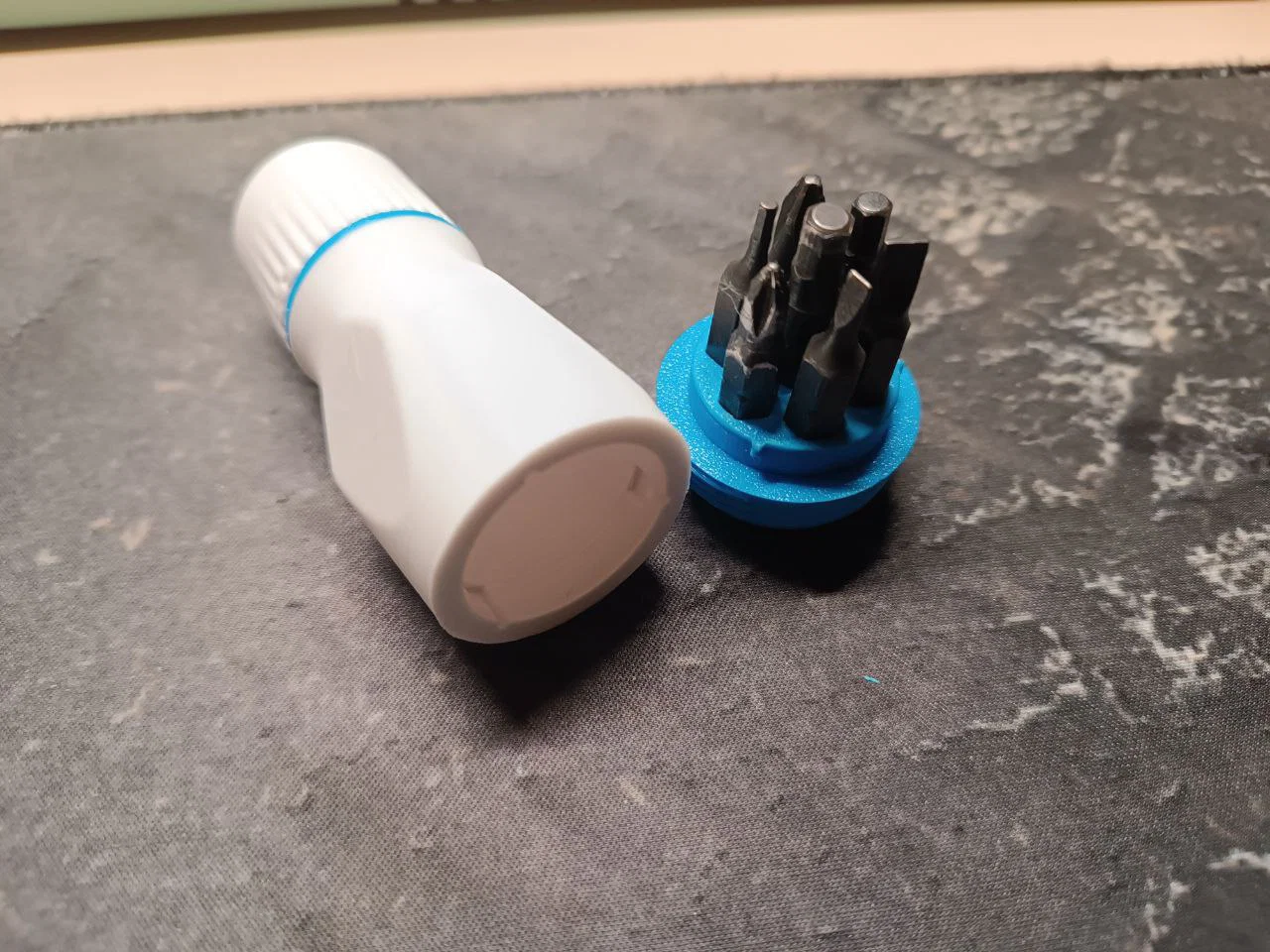

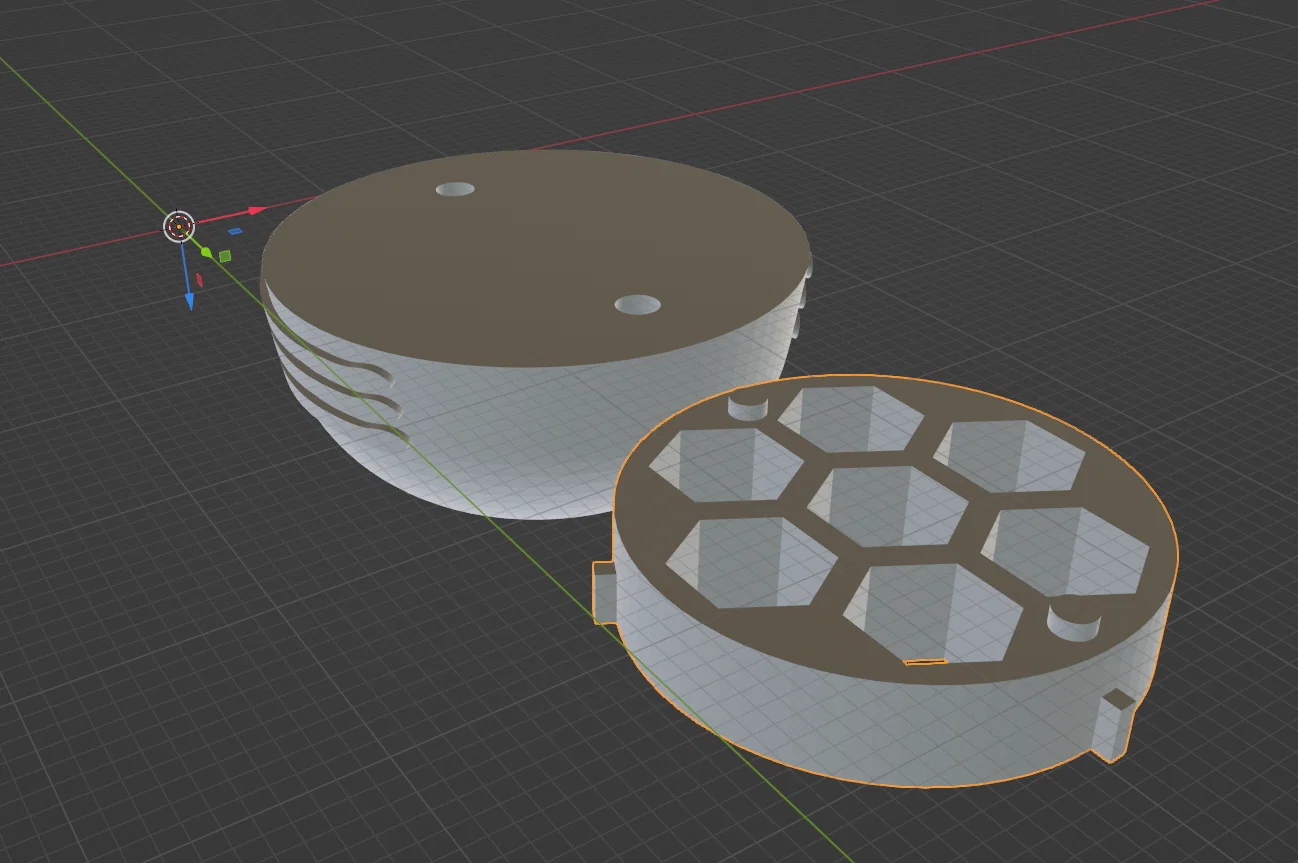

Sau khi phát hiện phần lưu bit của dự án gốc không giữ chắc bên trong tay cầm, mình chọn bản remix có biến thể ngồi khít và tiện hơn. Tiếc là bản đó chỉ có bề mặt đáy phẳng, không có logo đẹp như bản gốc. Vì vậy mình làm lại và cắt ra thành 2 phần với hai chốt (pegs), giờ phần nắp và phần holder có thể in nằm phẳng không cần supports, rồi dán lại với nhau bằng keo.

Ratcheting body

[original]

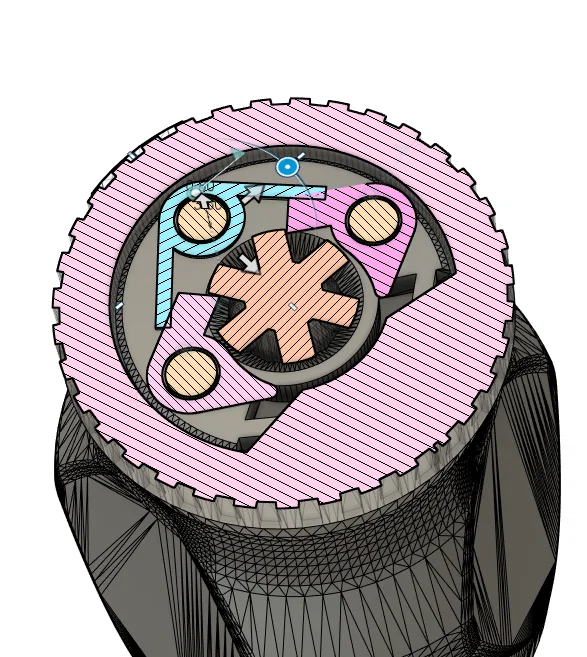

Toàn bộ phần thân lấy từ bản gốc, nhưng phần fit bên trong được chỉnh sửa để chứa được kiểu bit holder mới. Hình bên dưới khá dễ hiểu về việc cơ cấu sẽ trông như thế nào sau khi lắp tất cả lại với nhau.
