Khớp nối thay thế parametric cho hand mixer (SILVERCREST HG04570A)

Remix từ Khớp nối máy xay sinh tố Tác giả tiagocharters

Tác giả plbarrio_1080574

Lượt tải
107
Lượt thích
9
Lượt coi
691

File 2 170 KB

  • MixerAxis_1777810985.FCStdFCSTD · 89,1 KB
  • MixerAxis_1777810986.stlSTL · 80,9 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

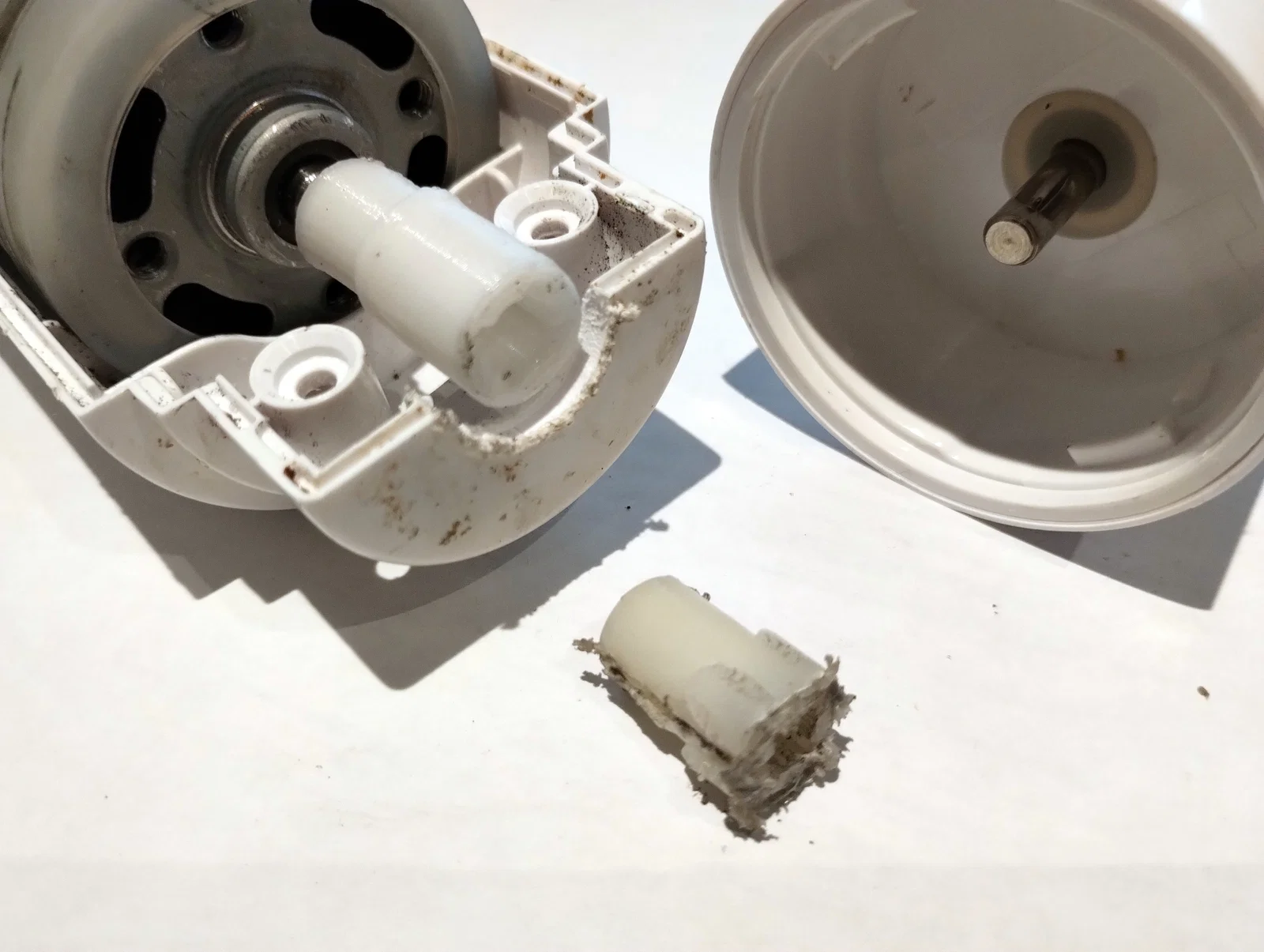

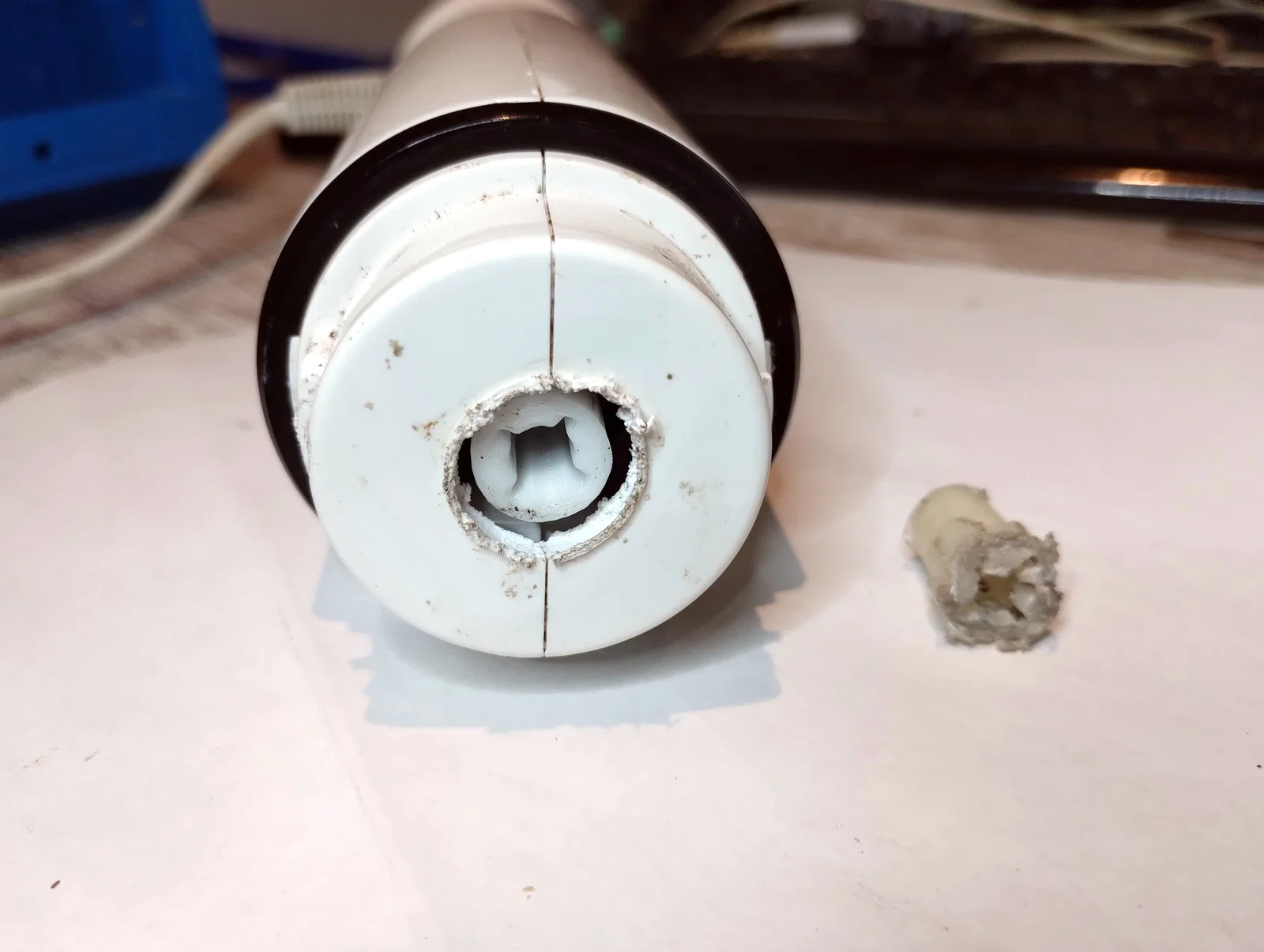

Đây là cái hand mixer thứ ba bị hư theo đúng một kiểu. Bên mình quyết định sửa nhưng tìm hoài không ra linh kiện thay thế. Chỉ thấy có bán trong một cửa hàng châu Á cho một thương hiệu Đức khá nổi tiếng, nên tụi mình quyết định clone lại, dù một số chỗ của chi tiết gốc bị dính chặt (fused).

Bảng tham số (Parametric table)

Ở phần lỗ để trục (blade axis) cắm vào, tụi mình có chừa dung sai (tolerances). Phía motor thì làm rất khít, rồi chỉnh lại bằng mũi khoan.

parameter

description

default

axisDiam

Đường kính trục motor của mixer

5

baseOutDiam

Đường kính ngoài phần đế (phía motor)

10

topOutDiam

Đường kính ngoài phần trên (phía lưỡi)

12

baseLength

Chiều dài phần đế

10

topLength

Đường kính phần trên

14

insertDiam

Đường kính lỗ cắm (trục)

6

insertWingDiam

Đường kính phần cánh

10

insertWingWide

Bề rộng cánh

1.3

fillet

Bo góc (fillet) phía lưỡi

1.5

Test chạy thử
