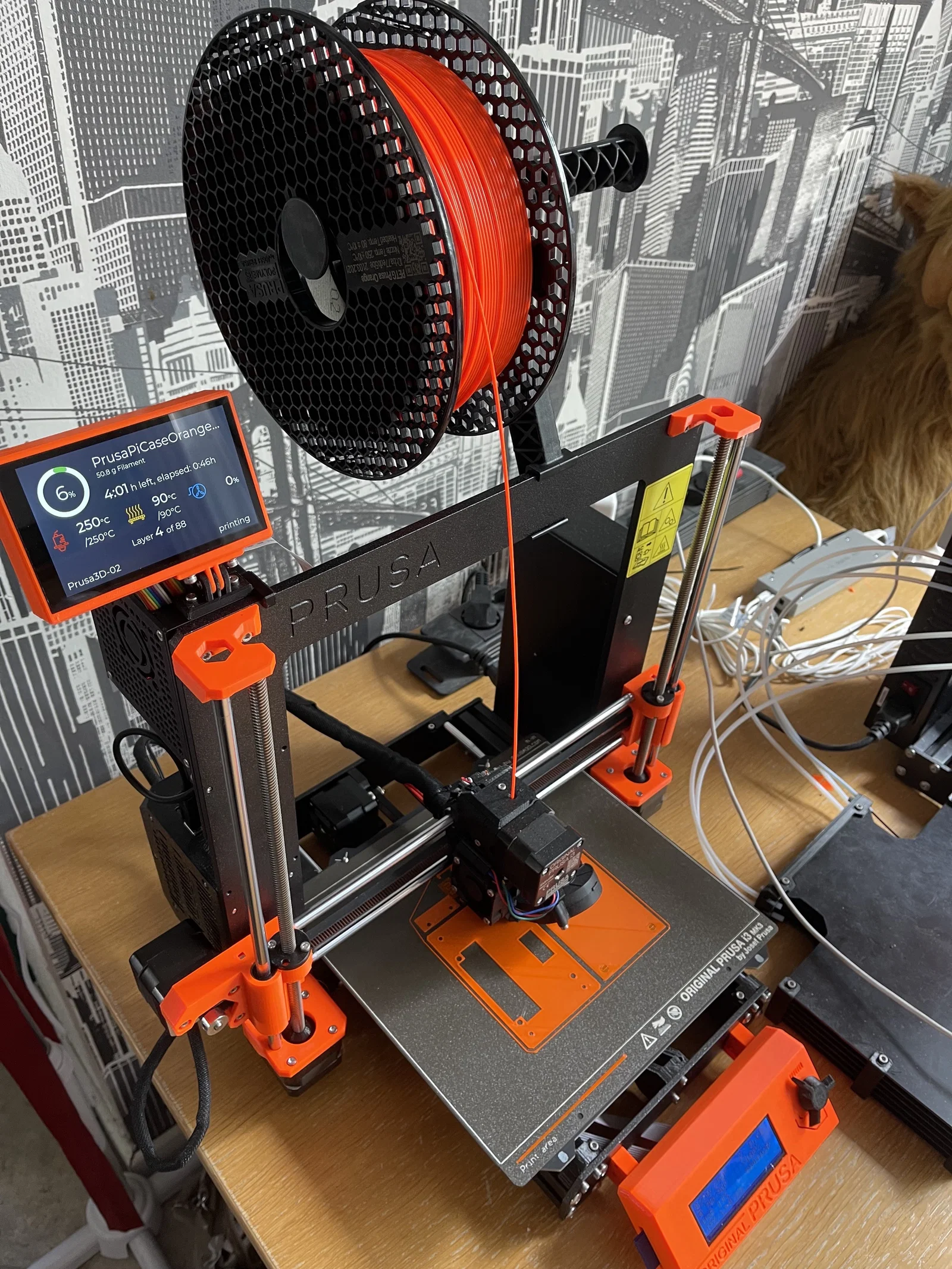

Vỏ Raspberry Pi tích hợp màn hình Hyperpixel 4 cho máy in 3D
Bộ vỏ được thiết kế tinh tế và chắc chắn dành riêng cho Raspberry Pi 4B và màn hình Hyperpixel 4. Giải pháp này giúp khắc phục các vấn đề về dây cáp lộn xộn và bảo vệ màn hình cảm ứng tốt hơn khi sử dụng cùng Octoprint trên máy in i3.
Mô tả
Tại sao mình cần cái này

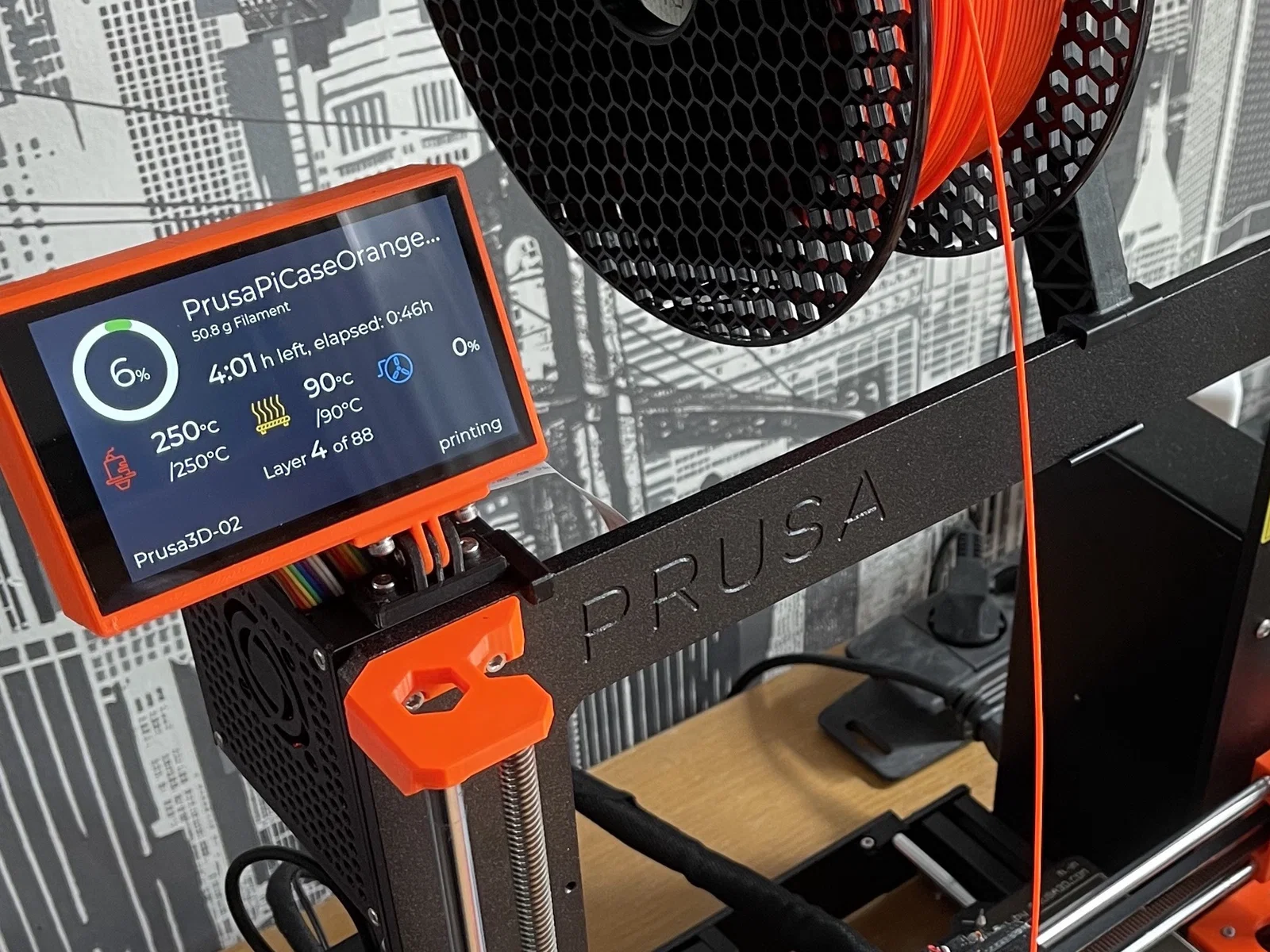

Cách đây một thời gian, mình quyết định lắp Octoprint với màn hình Hyperpixel 4 cho máy in i3. Ban đầu, mình dùng mấy cái vỏ bảo vệ thay cho nắp LCD cũ, nhưng thấy không ổn lắm. Không chỉ phải hàn dây nguồn, dây USB thì lòng thòng, mà cái viền màn hình cảm ứng của Hyperpixel còn bị nhô lên khiến việc thao tác vuốt chạm rất khó chịu. Thêm nữa là kích thước các màn hình Hyperpixel thường có chút sai lệch do khâu lắp ráp, rồi các cạnh của màn hình khá mỏng manh lại phải gánh thêm cả con Raspberry Pi khiến mình làm hỏng mất một cái Hyperpixel đầu tiên. Đó là lý do mình không bao giờ hài lòng với cách lắp đó.
Để khắc phục, mình phải thử cách khác và di chuyển màn hình đi chỗ khác. Kết quả khá ổn, dù chưa hoàn hảo nhưng cũng là một khởi đầu tốt.
Camera được cố định trực tiếp trên vỏ case. Đây là lựa chọn cá nhân của mình, vì mình không cần quay timelapse quá nghệ thuật, chỉ cần quan sát tổng thể bản in xem mọi thứ có bình thường hay không là đủ. Thiết kế này cũng giúp việc lắp camera lên trục X dễ dàng hơn mà không lo vướng víu dây nhợ.
Ghi nhận bản Remix
Phần vỏ camera không hoàn toàn mới, mình tùy chỉnh lại từ . Cửa Einsy dĩ nhiên là lấy từ .
Hướng dẫn in
Mình cố gắng giữ gần giống máy in gốc nên in các phần màu đen (vỏ, nắp, giá đỡ camera, bản lề) bằng PETG màu đen, phần còn lại (thân màn hình, nắp sau màn hình, bản lề màn hình, khớp nối camera, thân camera) bằng PETG màu cam. Chiều cao lớp in 0.2 mm. Không cần support, ngoại trừ phần khớp nối camera; mình cũng khuyên bạn nên kê thêm một chút support dưới cạnh vỏ camera.
Hướng dẫn lắp ráp
OctoPrint
Hãy đảm bảo bạn đã thiết lập xong Octoprint bằng cách cài đặt ảnh OctoPi, driver Hyperpixel, xoay màn hình và cảm ứng đúng hướng, cùng với OctoDash. Kiểm tra xem mọi thứ ổn định chưa. Rất khuyến khích sử dụng thẻ microSD đủ lớn (mình đang dùng 128GB) để phân vùng lại, tạo một phân vùng /home lớn và dùng raspi-config để đưa các phân vùng hệ thống về trạng thái chỉ đọc (read-only) với Overlay File System. [Ghi chú: cần viết một bài hướng dẫn cụ thể!]
(Các bước lắp ráp chi tiết tiếp theo theo hình ảnh cid:image_N...)
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
