DIY Blueretro 5in1 (PS1/PS2/PS3/XBOX360) – hướng dẫn trong mô tả

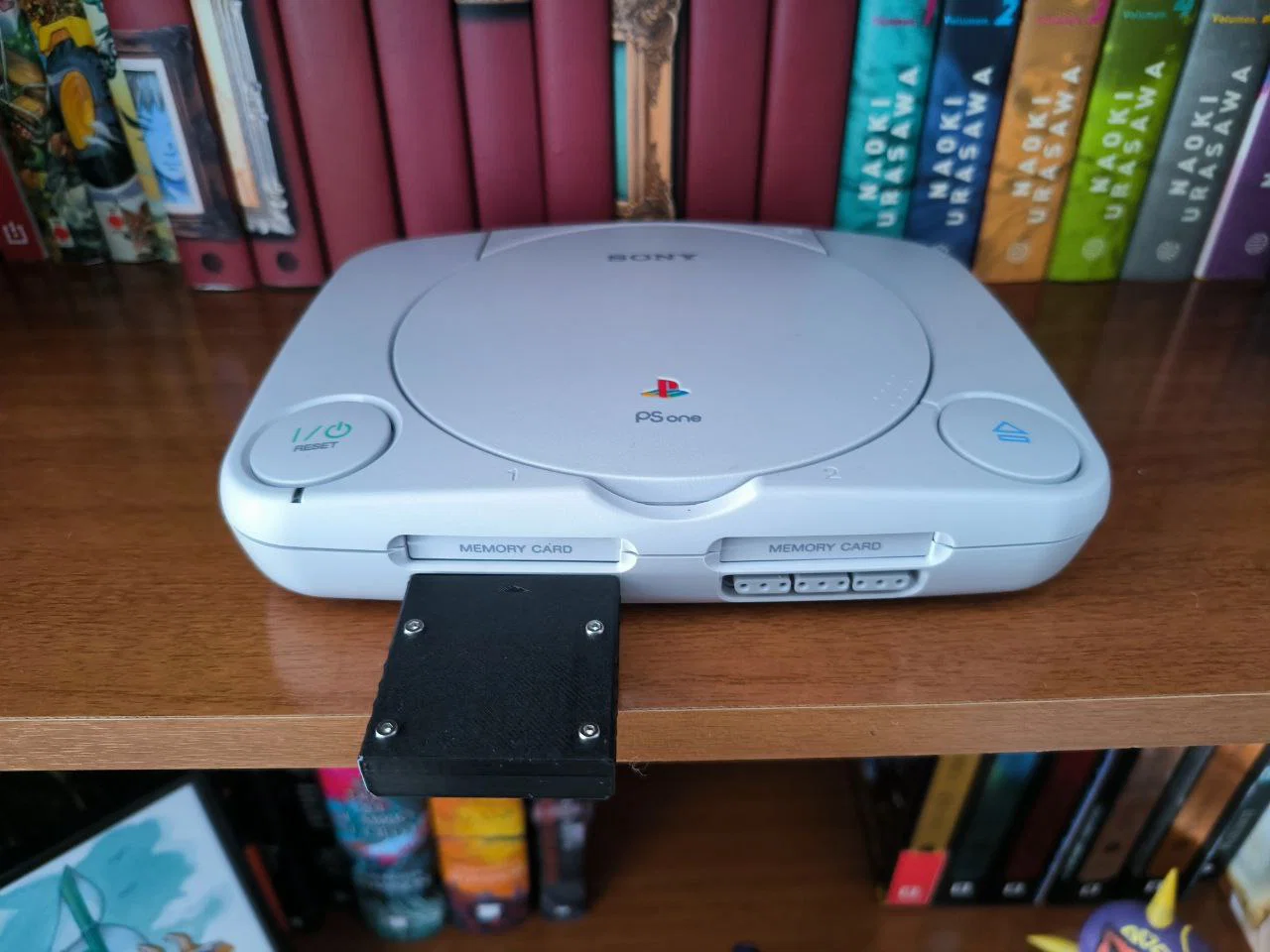

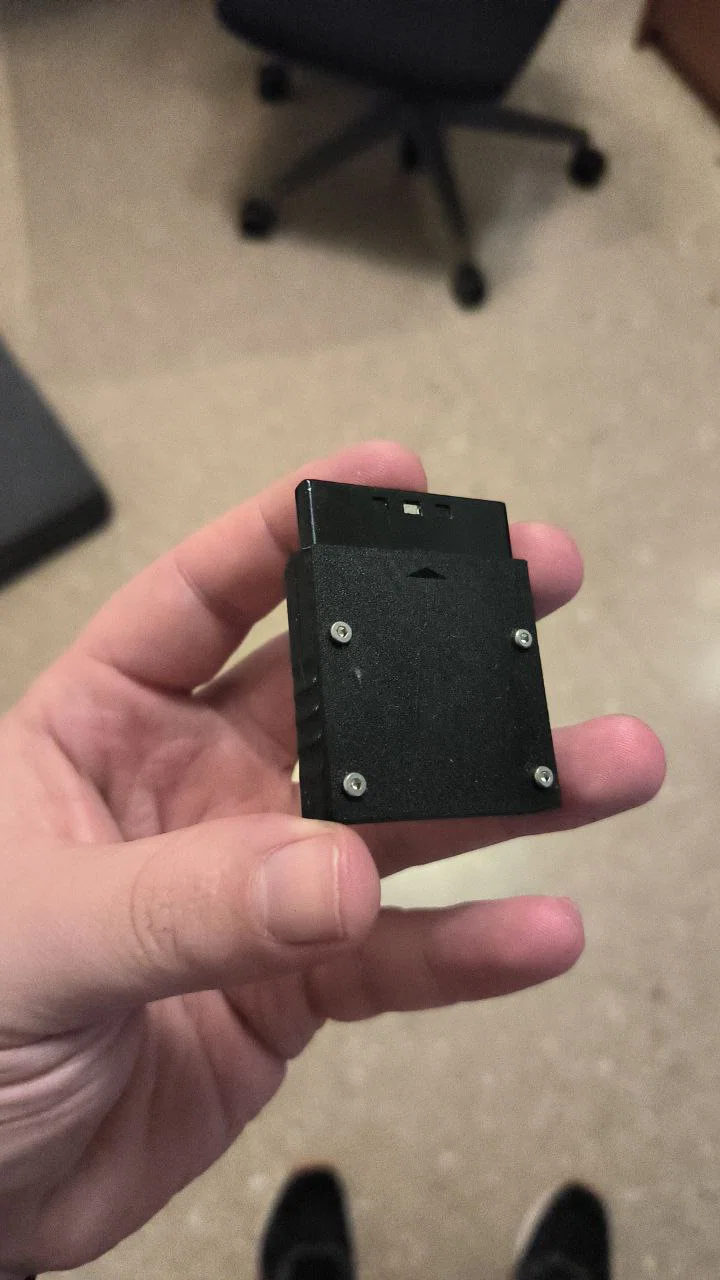

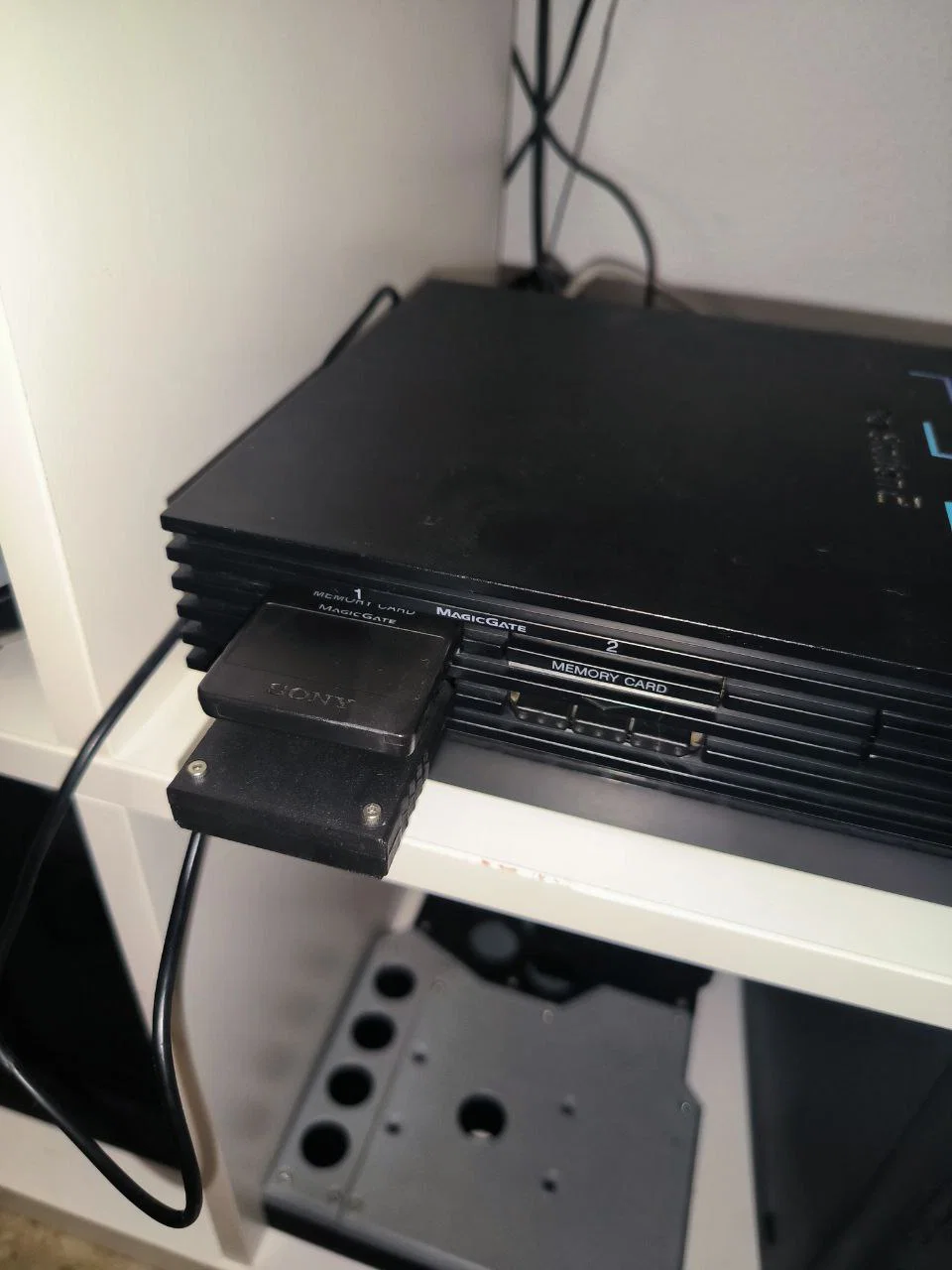

Vỏ Blueretro cho ESP32 đã được “minify”. Dùng được với PS1, PS2, PS3 (qua adapter), XBOX 360 (qua adapter).

Vật liệu khuyên dùng: PETG/ABS/ASA. PLA vẫn dùng được nhưng có thể bị biến dạng vì ESP32 chạy hơi nóng.

Blueretro là gì?

BlueRetro là bộ adapter tay cầm Bluetooth nhiều người chơi cho nhiều hệ máy retro khác nhau. Mất tay cầm hoặc bị hư? Tay cầm reproduction quá mắc? Cần mấy phụ kiện hiếm và lạ? Cứ dùng thiết bị Bluetooth sẵn có của bạn là được!

GitHub - darthcloud/BlueRetro

CÁCH LÀM (HOW TO):

Vật tư cần cho PS1, PS2:

ESP-VROOM-32
Male PS2 Connector
4 vít M2x10.
4 tán M2.
Dây.
Điện trở 10k.
AMS1117 3.3.

Thêm cho PS3 và XBOX 360:

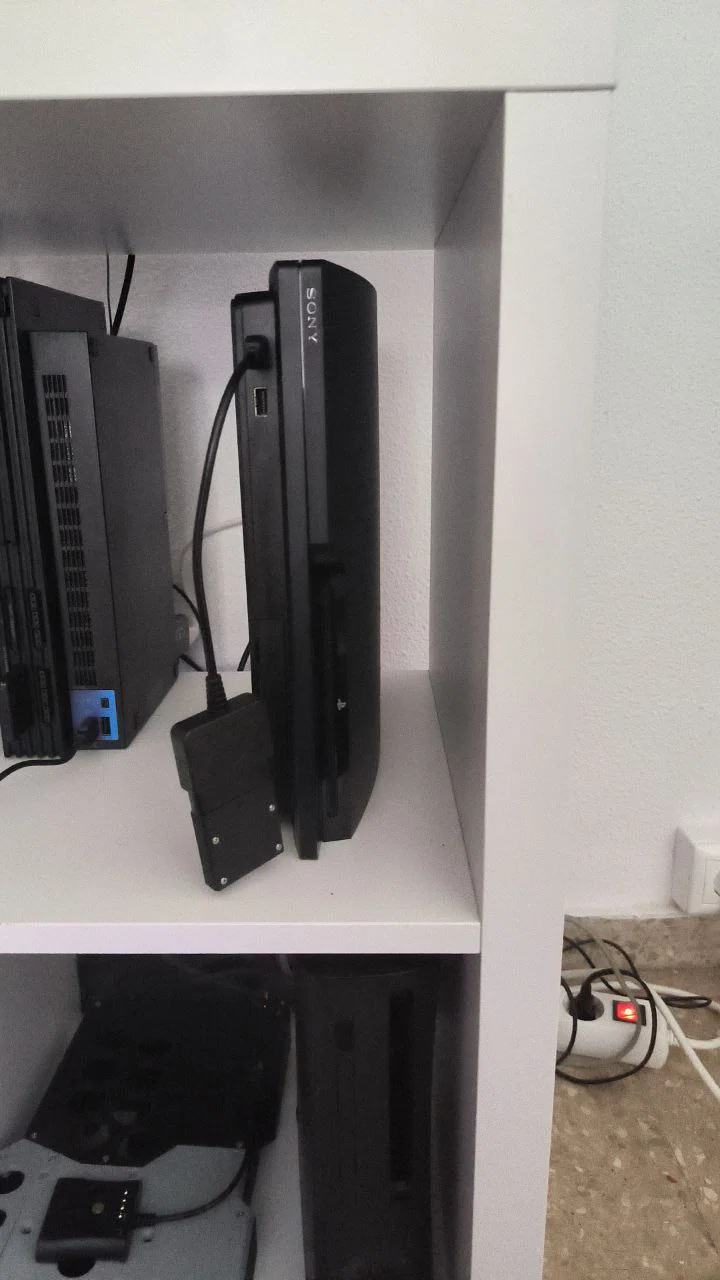

Adapter tay cầm PS2 sang PS3.

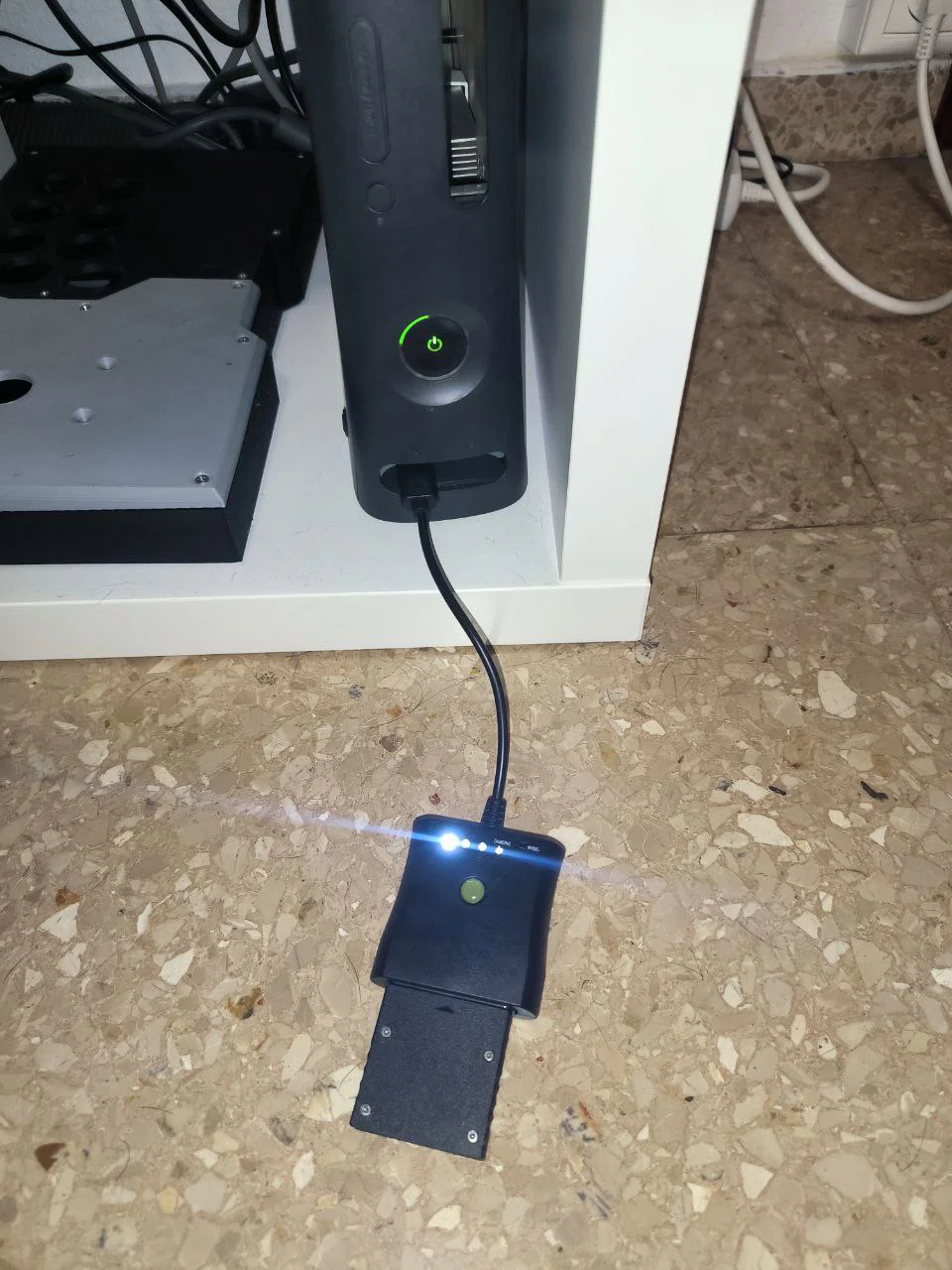

Adapter tay cầm PS2 sang Xbox360.

1. Cách flash Blueretro cho ESP32:

• Kết nối ESP32 vào máy tính.
• Vào website này: ESP32 ONLINE FLASH TOOL (cảm ơn Mundo Yakara)
• Bấm nút CONNECT bên dưới “BLUERETRO” para PSX, PS1, PS2.

• Chọn ESP32 của bạn trong cửa sổ bật lên.
• Ở cửa sổ mới, bấm INSTALL PSX, PS1, PS2:

• Nhấn nút BOOT trên ESP32 rồi bấm INSTALL.

• Chờ tới khi cài xong

Chúc mừng! ESP32 của bạn đã có Blueretro :)

2. Test Blueretro (không bắt buộc)

Đây là sơ đồ dùng với board/chip đầy đủ. Phần này không bắt buộc, nhưng nên test thử coi tay cầm có pair được không. Mặc định Blueretro sẽ vào chế độ pair nếu chưa có tay cầm nào kết nối; bạn bật chế độ pair trên tay cầm và thử xem có chạy không. Mình khuyên dùng dây dupont cắm trực tiếp vào PS2 connector/adapter như vầy:

3. Minify ESP32:

Tới khúc này bạn cần điện trở 10k và AMS1117 3.3. Làm theo sơ đồ này:

Chúc mừng, ESP32 của bạn đã được minify!

4. Chuẩn bị phần đáy và connector:

Chân connector sẽ bị cong, nên mình phải nắn thẳng lại và dán connector vào phần đáy.

LƯU Ý: Hướng connector rất quan trọng và cũng dễ nhận ra: mặt trên thì thẳng, còn mặt dưới sẽ theo độ cong của connector.

Kết quả sẽ như vầy:

Giờ dán male PS2 connector vào phần đáy.

5. Chuyển pinout sang bản minified

Giờ làm theo sơ đồ này:

Rồi đóng vỏ lại!

CHÚC MỪNG! Blueretro của bạn đã hoàn thành!
