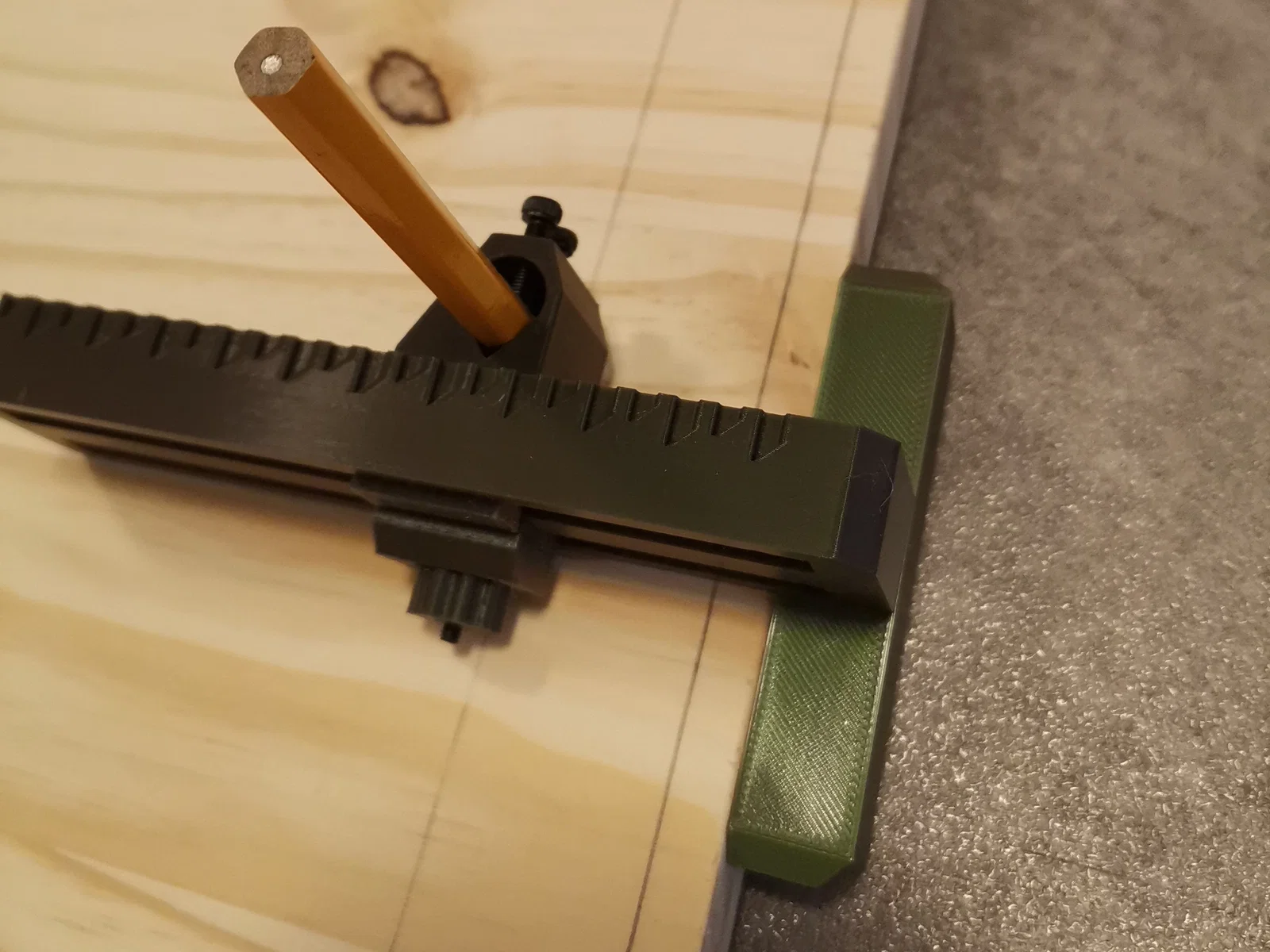

Thước Trammel (Trammel Ruler)

Dụng cụ để kẻ các đường thẳng song song theo một cạnh thẳng, với khoảng lệch (offset) cố định.

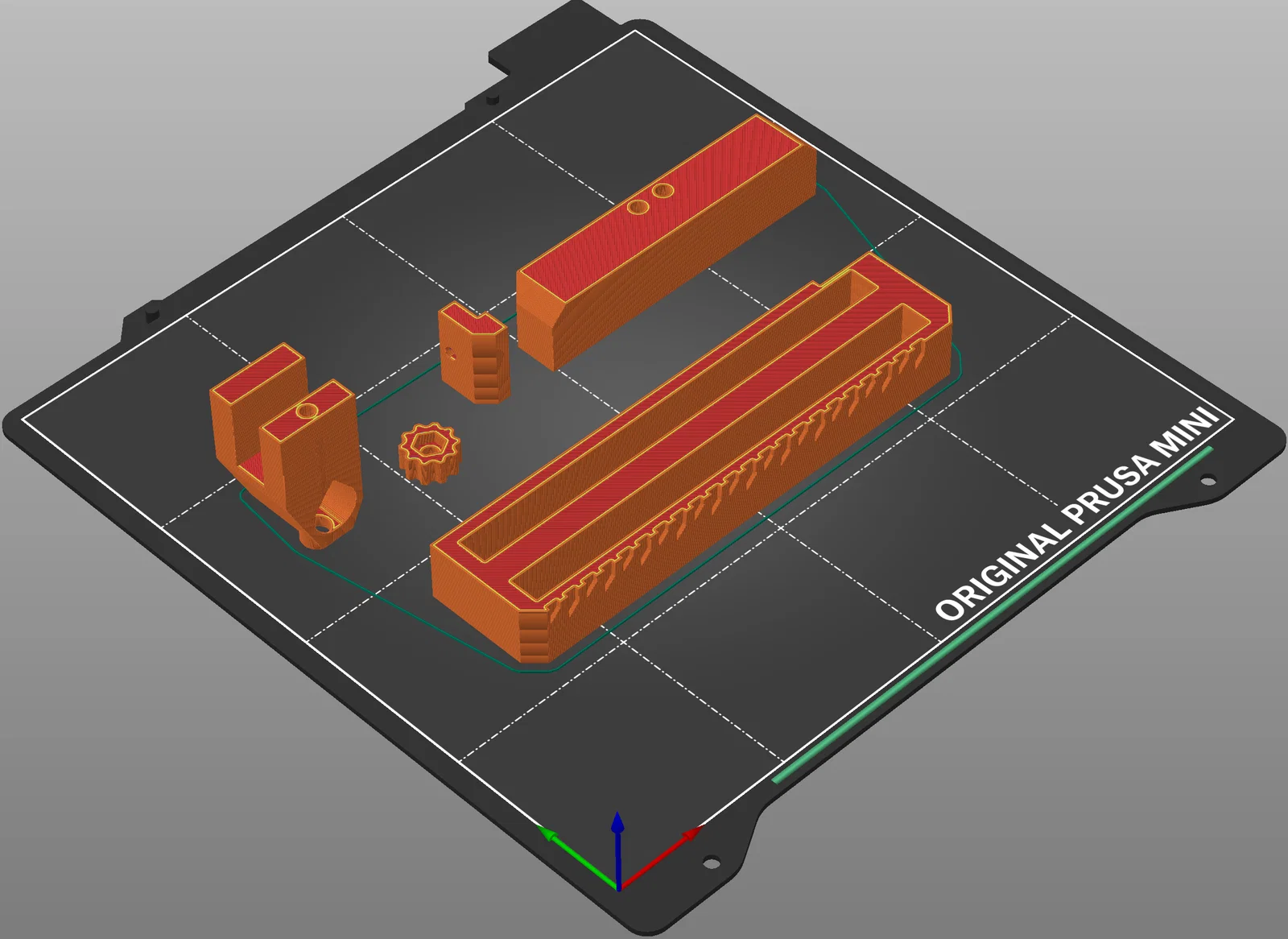

Dễ in. Xem hướng đặt mẫu (orientations) bên dưới.

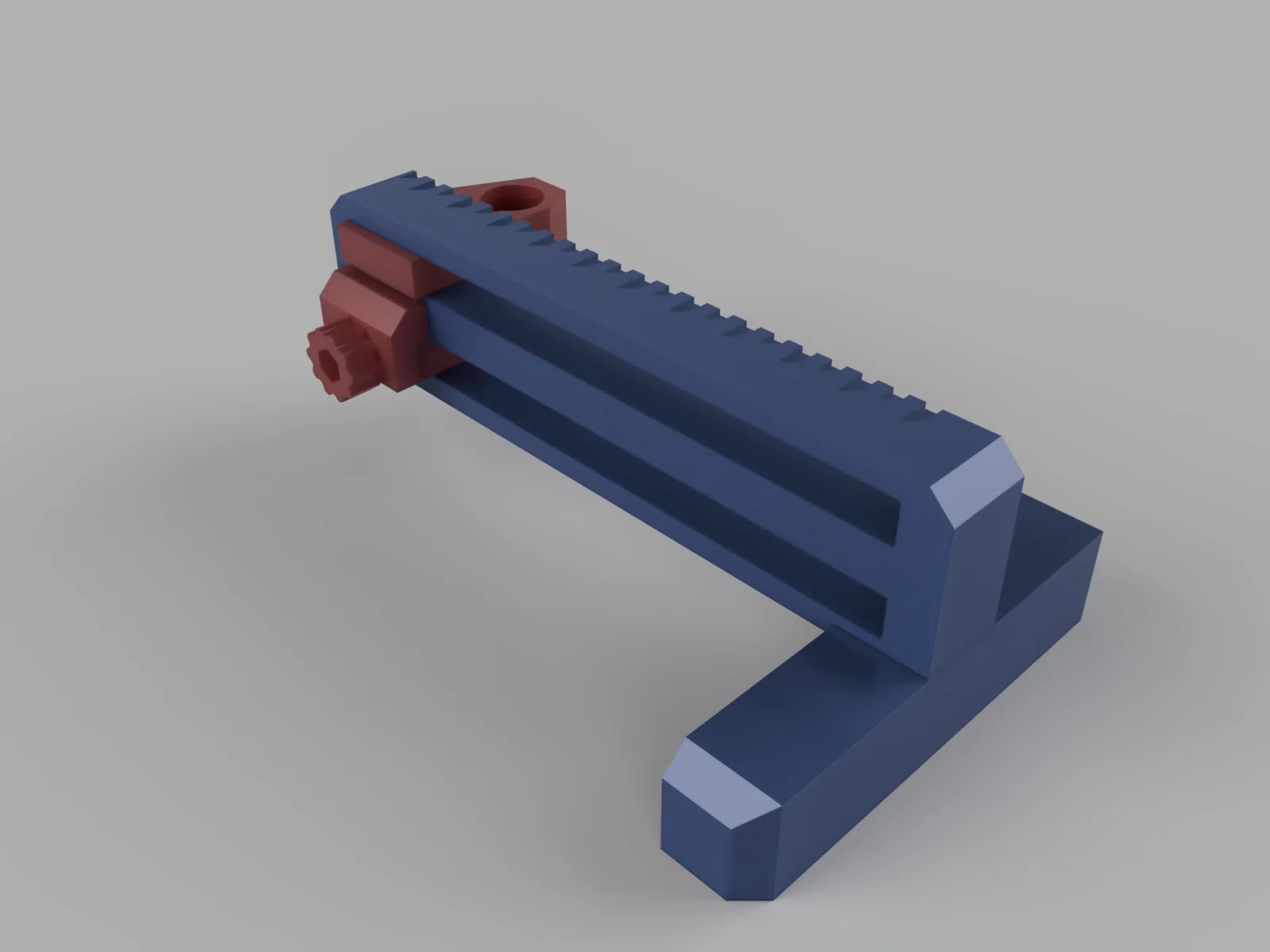

Có kèm file Fusion 360 và STEP để tùy biến hoàn toàn.

Printing

Có hai lựa chọn cho phần slide và head vì mình đã thêm một lớp để cải thiện chất lượng lỗ bắt bolt. Những file đó sẽ có thêm cụm _hole_trick trong tên file.

Hardware

• Vít M3
  • 16mm+ cho phần kẹp (clamp)
  • 8mm để cố định bút/viết chì
  • 2x 16/20mm để cố định slide vào arm
• Một cây bút hoặc viết chì.
• Tán M3
• Keo (không bắt buộc) sẽ hữu ích để giữ chặt tán.

Customization

File Fusion có 2 tham số:

• arm_length_cm: nên là số nguyên, quyết định chiều dài của arm nơi bạn gắn bút.
• slide_height: giá trị mm quyết định chiều cao của slide; hữu ích nếu bạn cần loại thấp hơn cho chỗ hẹp hoặc cao/dài hơn cho công việc lớn và tăng độ ổn định.
