Giá đỡ dụng cụ cho Prusa Enclosure (Prusa Enclosure Tool Holder)

Giá đỡ Print Sheet & Dụng cụ cho Prusa Enclosure

Mình cần một cách để các món đồ hay dùng luôn ở ngay tầm tay, nên đã thiết kế một bộ giá đỡ dụng cụ và print sheet để gắn lên Prusa Enclosure. Mình lấy cảm hứng từ giá đỡ dụng cụ này của chính Prusa và dùng lại khá nhiều chi tiết của nó.

Tổng quan

Giá đỡ dụng cụ có thể để được

• 2 chai xịt (mình dùng nước và isopropanol)
• keo dán dạng thỏi (glue stick)
• bộ lục giác (hex keys) dùng khi lắp ráp
• các dụng cụ khác có thể treo trên vành

Giá đỡ dụng cụ có thể gắn lên enclosure mà không cần phần giá đỡ print sheet.

Phần giá đỡ print sheet để được

• 1 tấm PEI print sheet
• 2 tấm powder coated sheet

Có thể lắp chung với giá đỡ dụng cụ.

In 3D

Mình in các chi tiết bằng Prusament Galaxy Black PETG. Nhìn rất hợp với phong cách của enclosure. File *.3mf nên đã có sẵn toàn bộ thiết lập, bao gồm cả supports (được mô tả bên dưới cho file STL).

Ngoài ra, trong PrusaSlicer, bạn import file *.stl rồi tách (split) thành từng object riêng.

Nhớ đặt hướng in các enclosure connector nằm nghiêng sang bên, để lỗ bắt vít dạng giọt nước (tear shaped) đúng chiều.

Phần vành (rim) của giá đỡ dụng cụ cần supports:

Nếu bạn chỉ muốn in mỗi giá đỡ dụng cụ thì chỉ cần xóa phần giá đỡ print sheet.

Lắp ráp

Nếu bạn chỉ lắp mỗi giá đỡ dụng cụ, bạn cần

• 2 x vít M3 x 8 mm
• 4 x ê-cu lục giác M3
• 2 x vít M3 x 30 mm

Nếu lắp kèm với giá đỡ print sheet, thay vít 30 mm bằng vít 40 mm.

Nhét 4 ê-cu M3 vào enclosure connector. Mình dùng băng keo để giữ chúng cố định. Dùng vít M3 x 8 mm để bắt 2 connector lên enclosure. Dùng các lỗ ở tấm kim loại phía dưới được vát 45°. Vít đi từ bên trong enclosure xuyên qua connector tới ê-cu đã chèn sẵn.

Sau đó gắn hoặc chỉ giá đỡ dụng cụ, hoặc cả giá đỡ sheet và giá đỡ dụng cụ. Dùng 2 con vít dài hơn, luồn qua các lỗ ở mặt trước của giá đỡ dụng cụ đi tới connector, hoặc đi xuyên qua cả giá đỡ sheet rồi tới connector.

Đây là hình sau khi lắp xong và bắt cố định

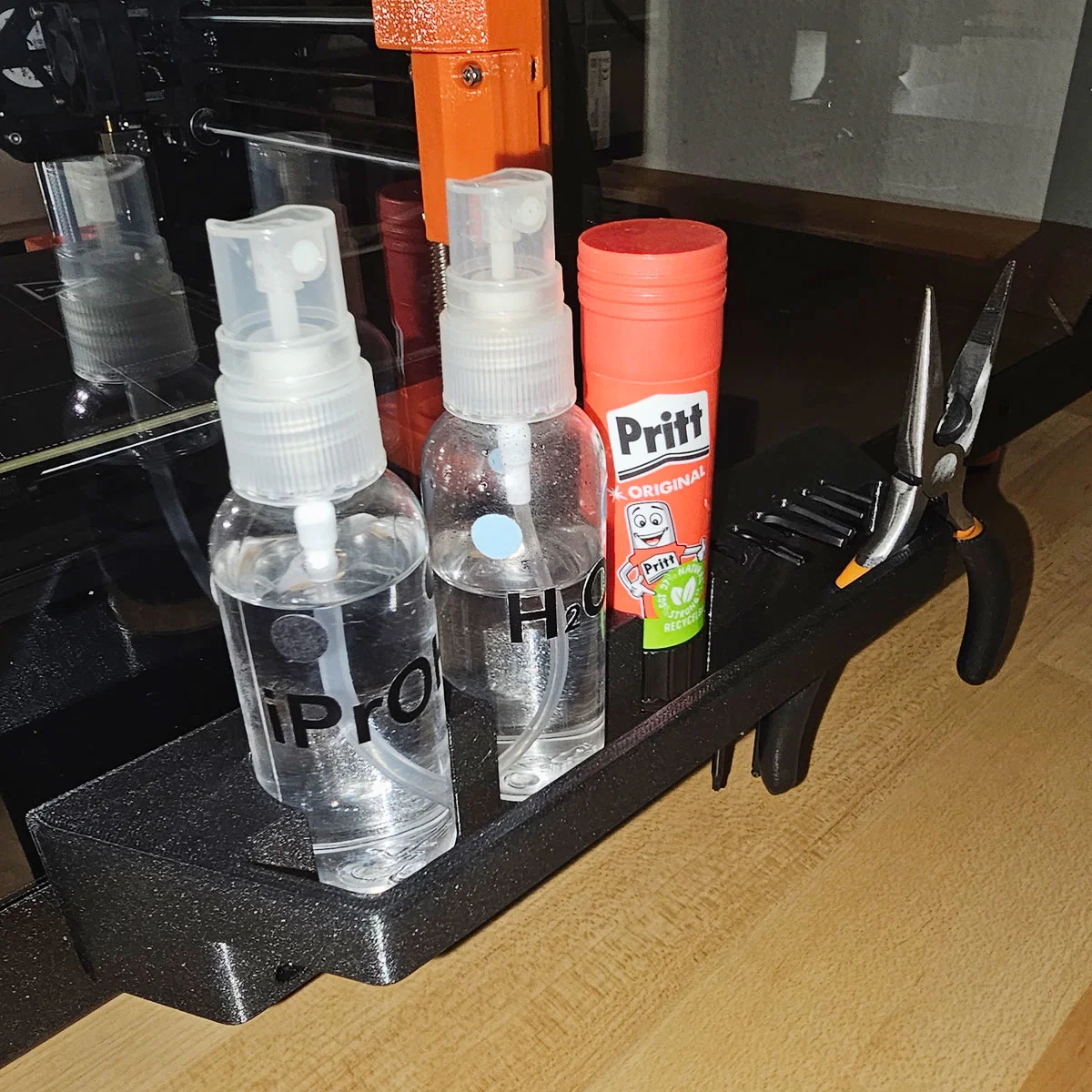

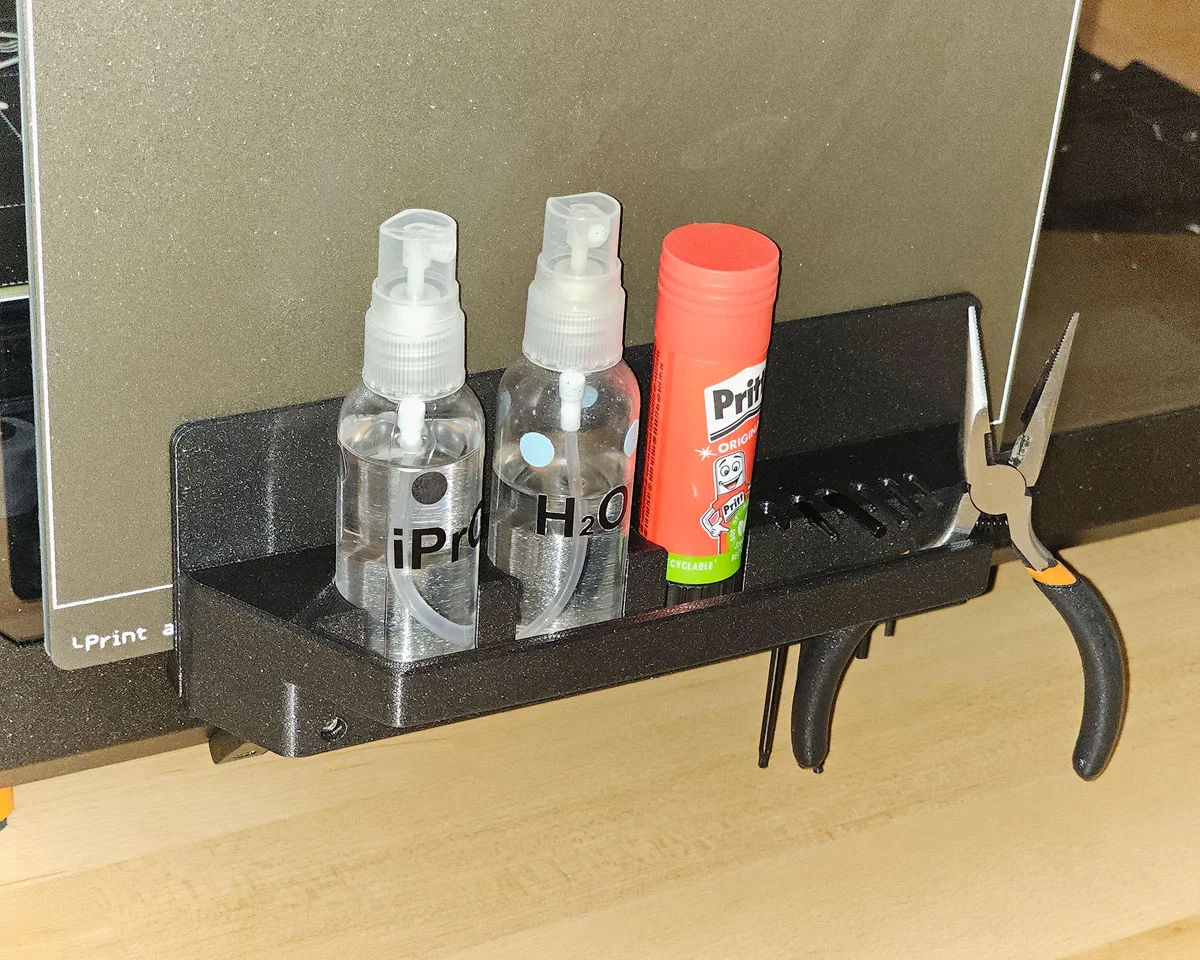

Cuối cùng bỏ dụng cụ vào là xong 🎉

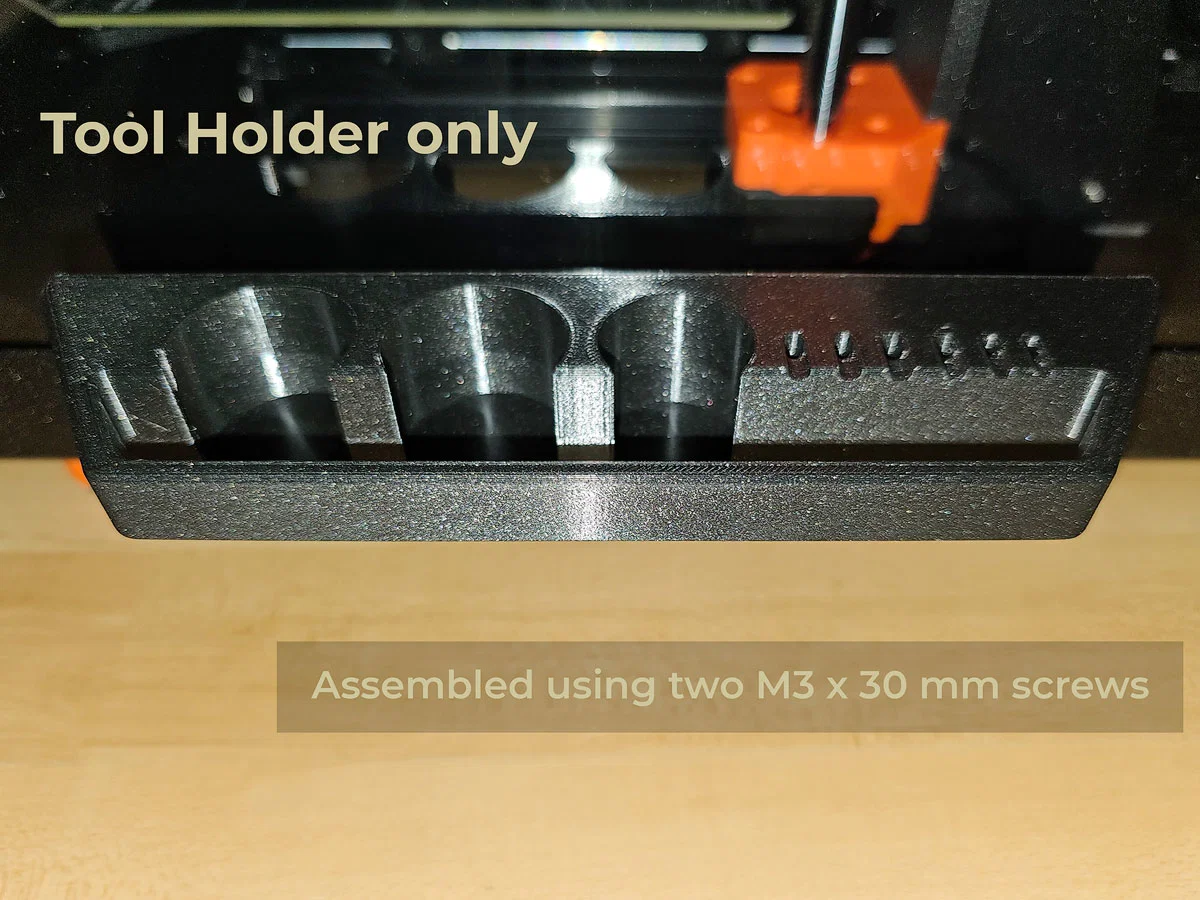

Chỉ holder

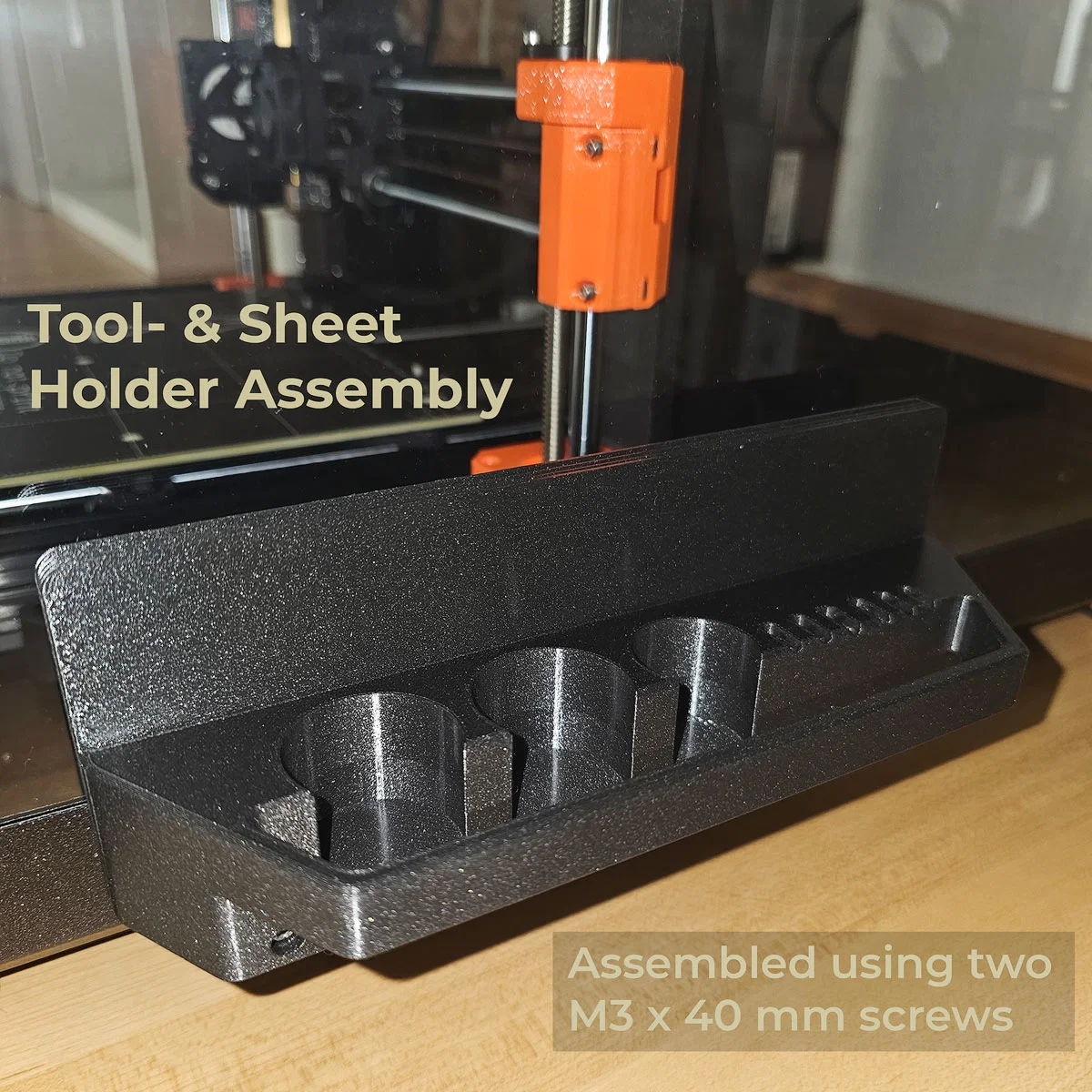

Kèm sheet holder
