Bản đồ địa hình nổi Maine, USA (ME) kèm sông ngòi

Bản đồ địa hình nổi Maine, USA (ME) kèm sông ngòi và vùng nước ven biển

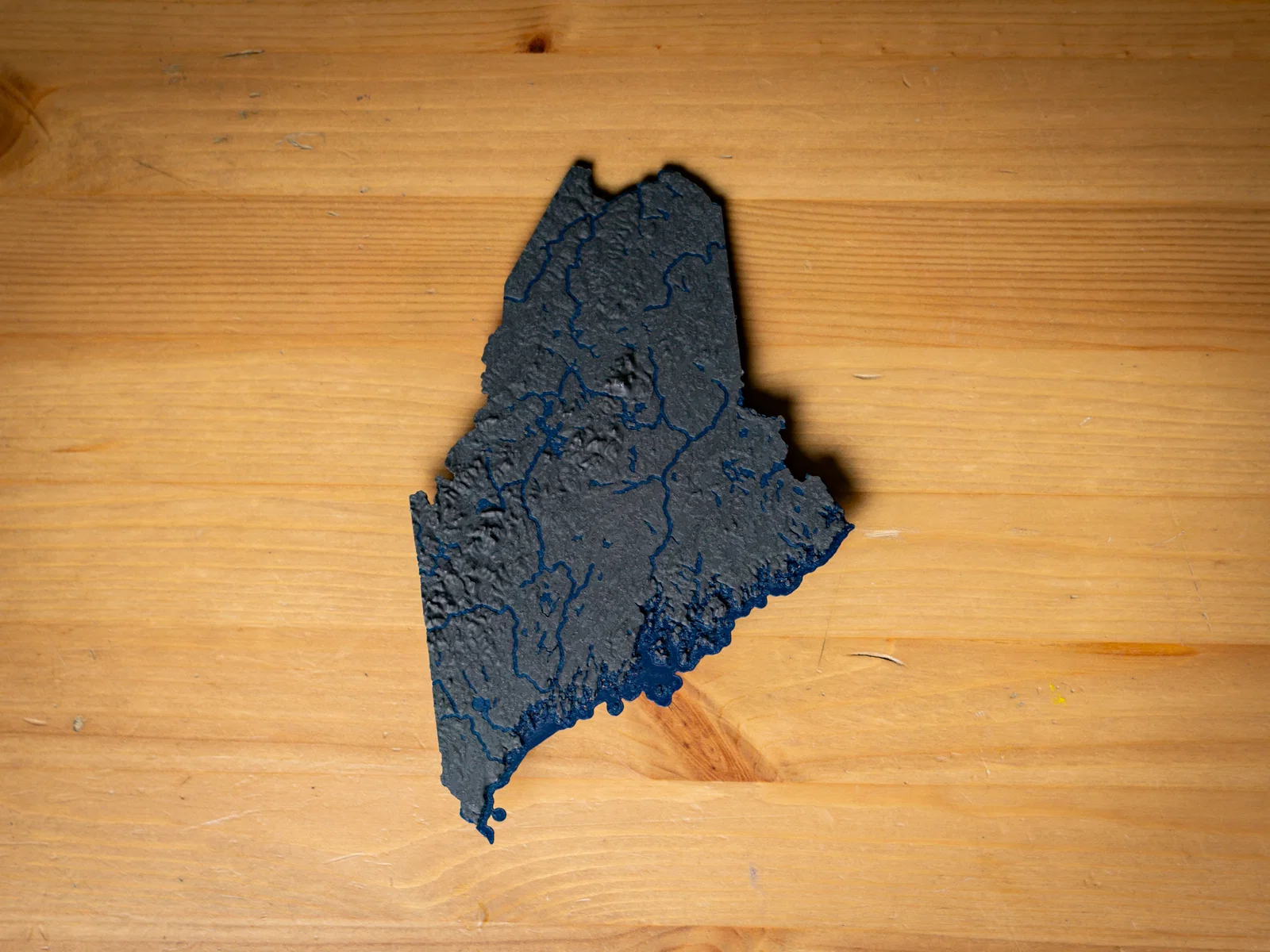

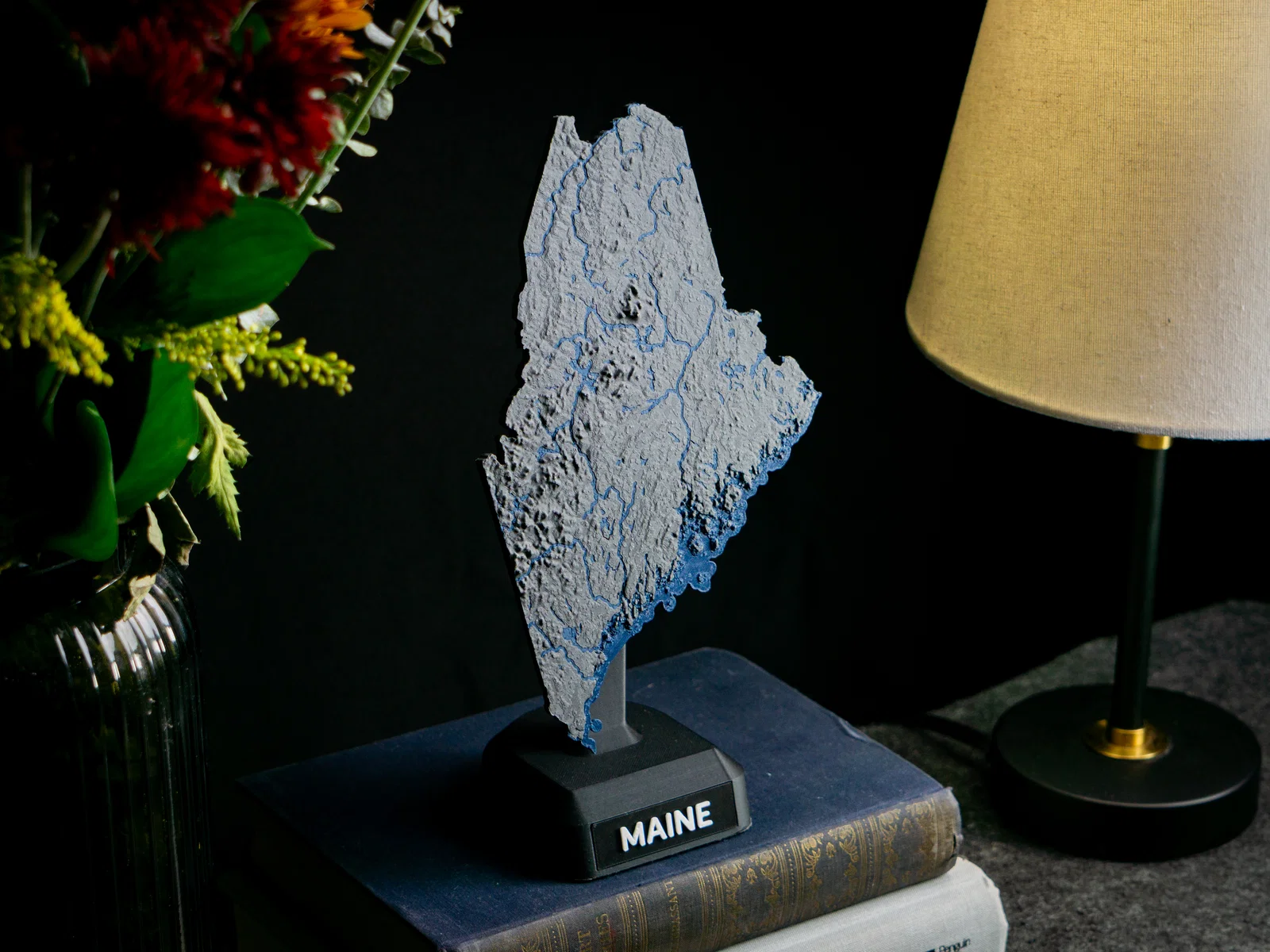

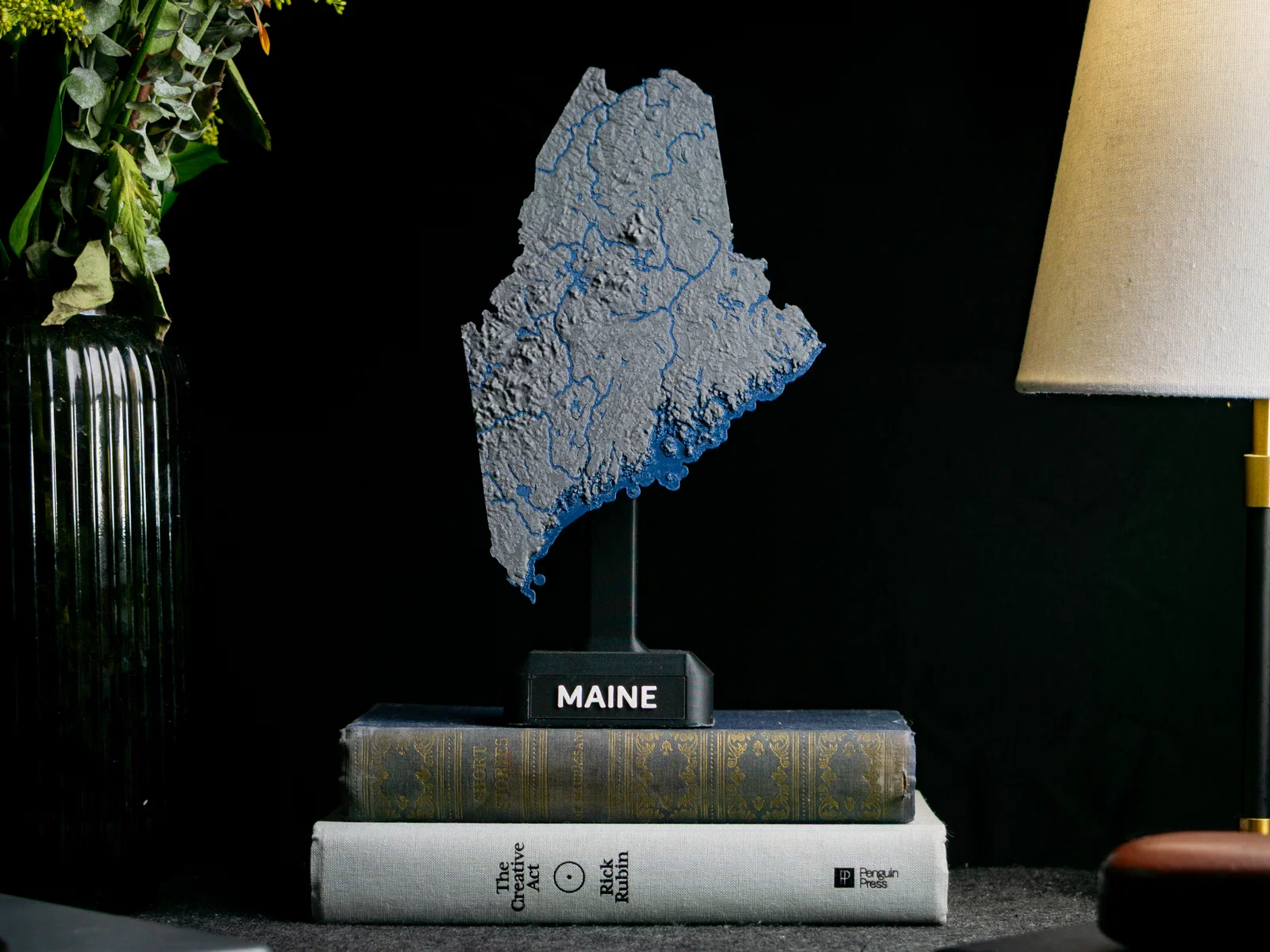

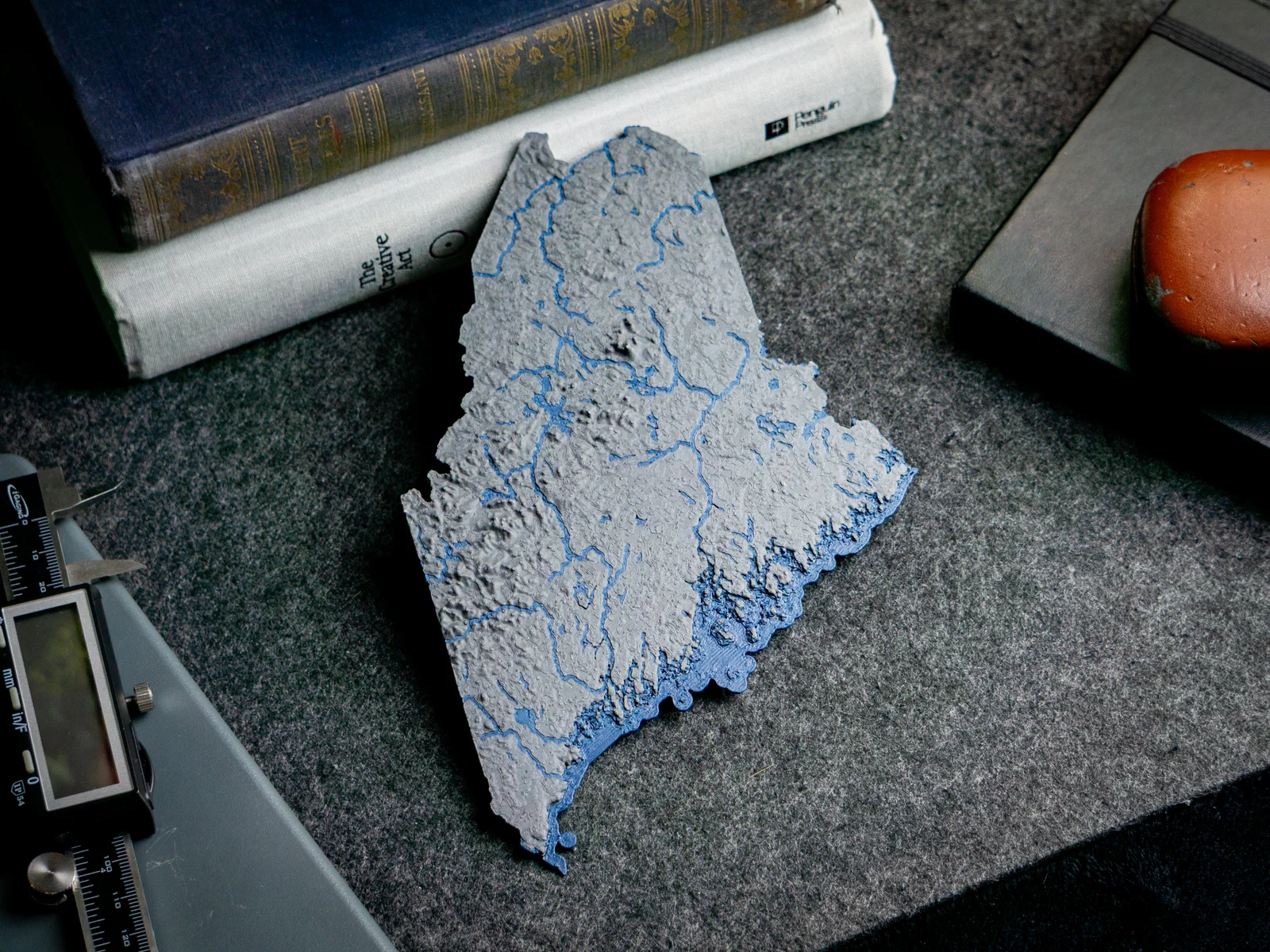

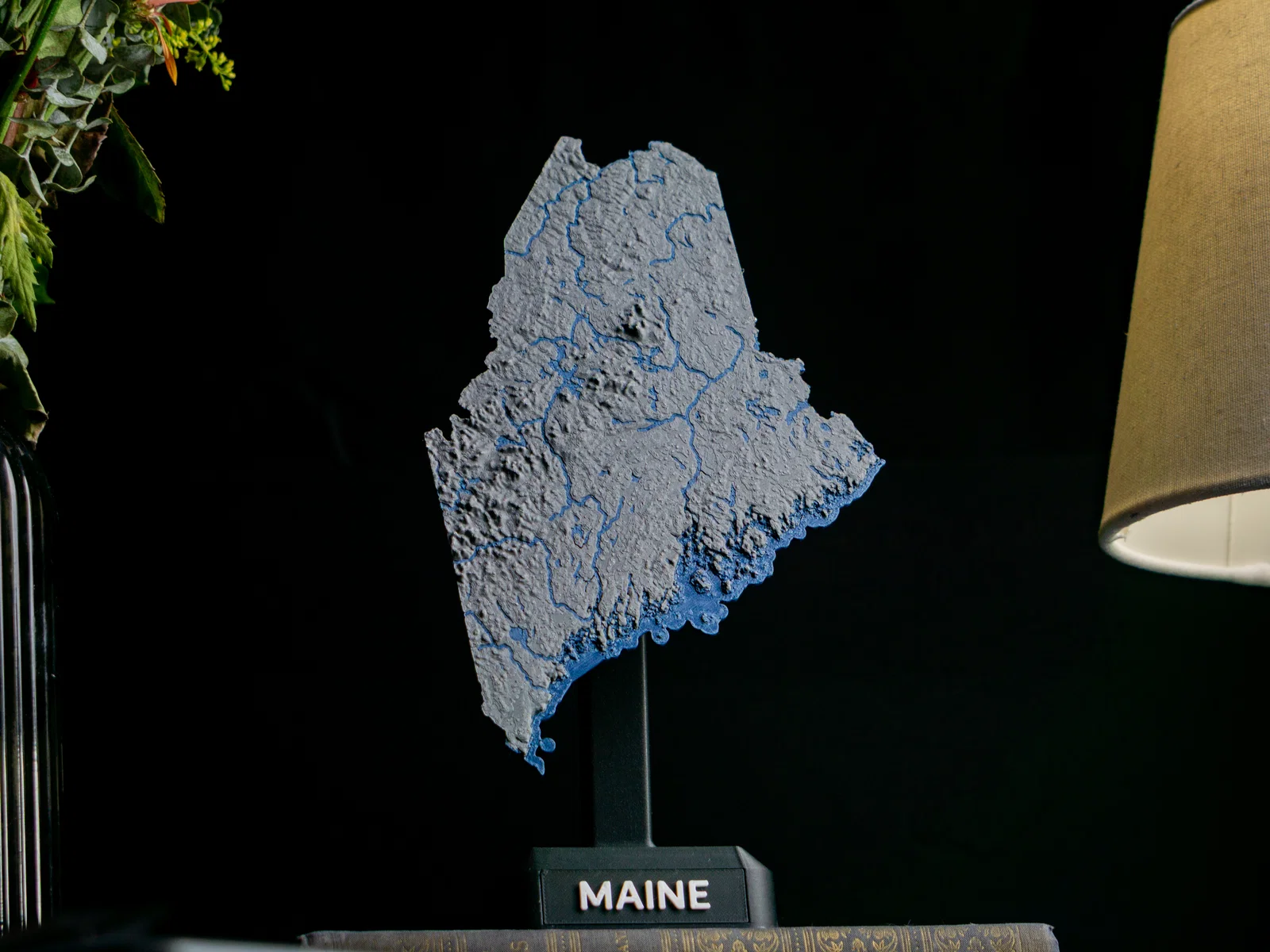

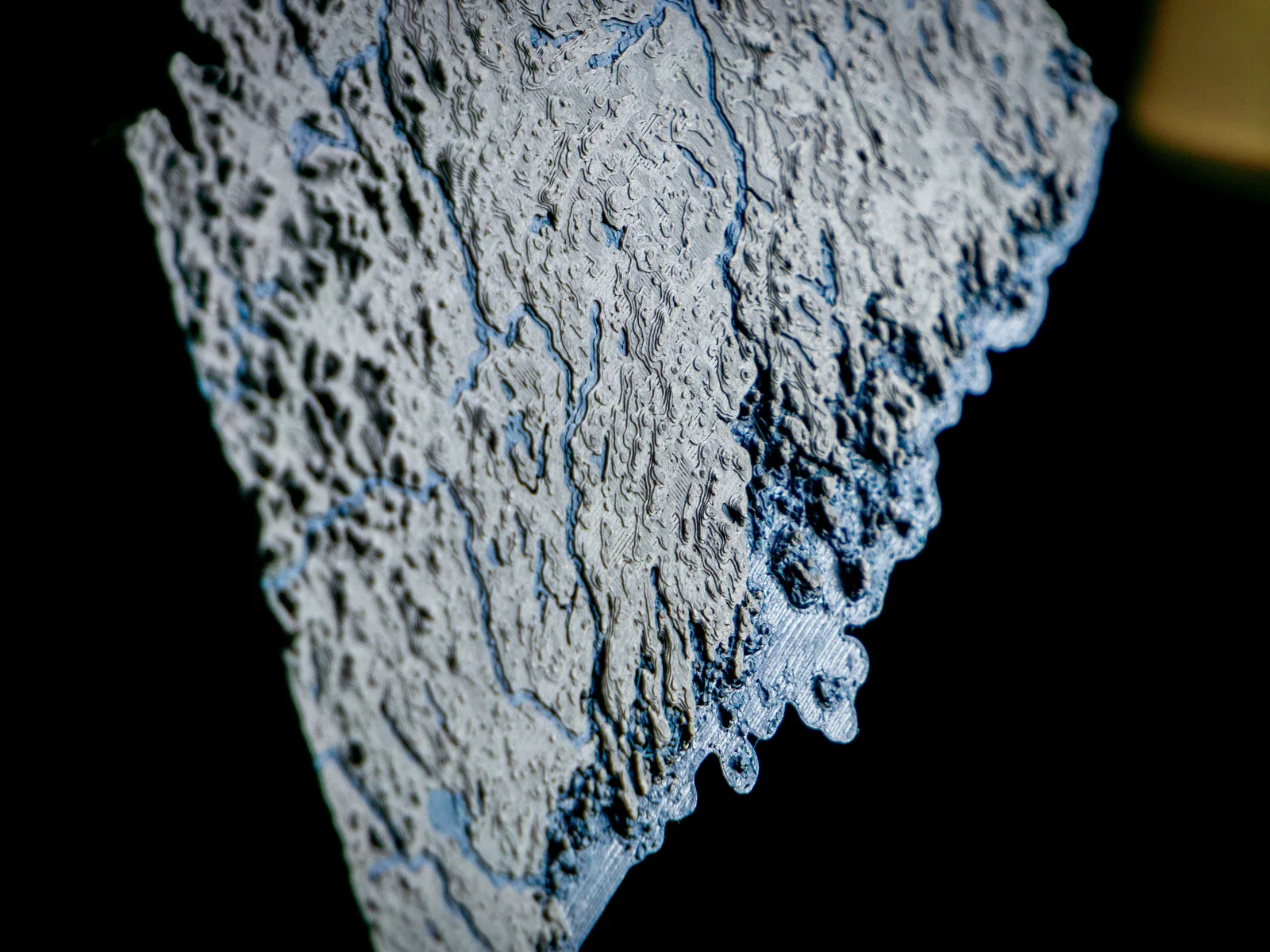

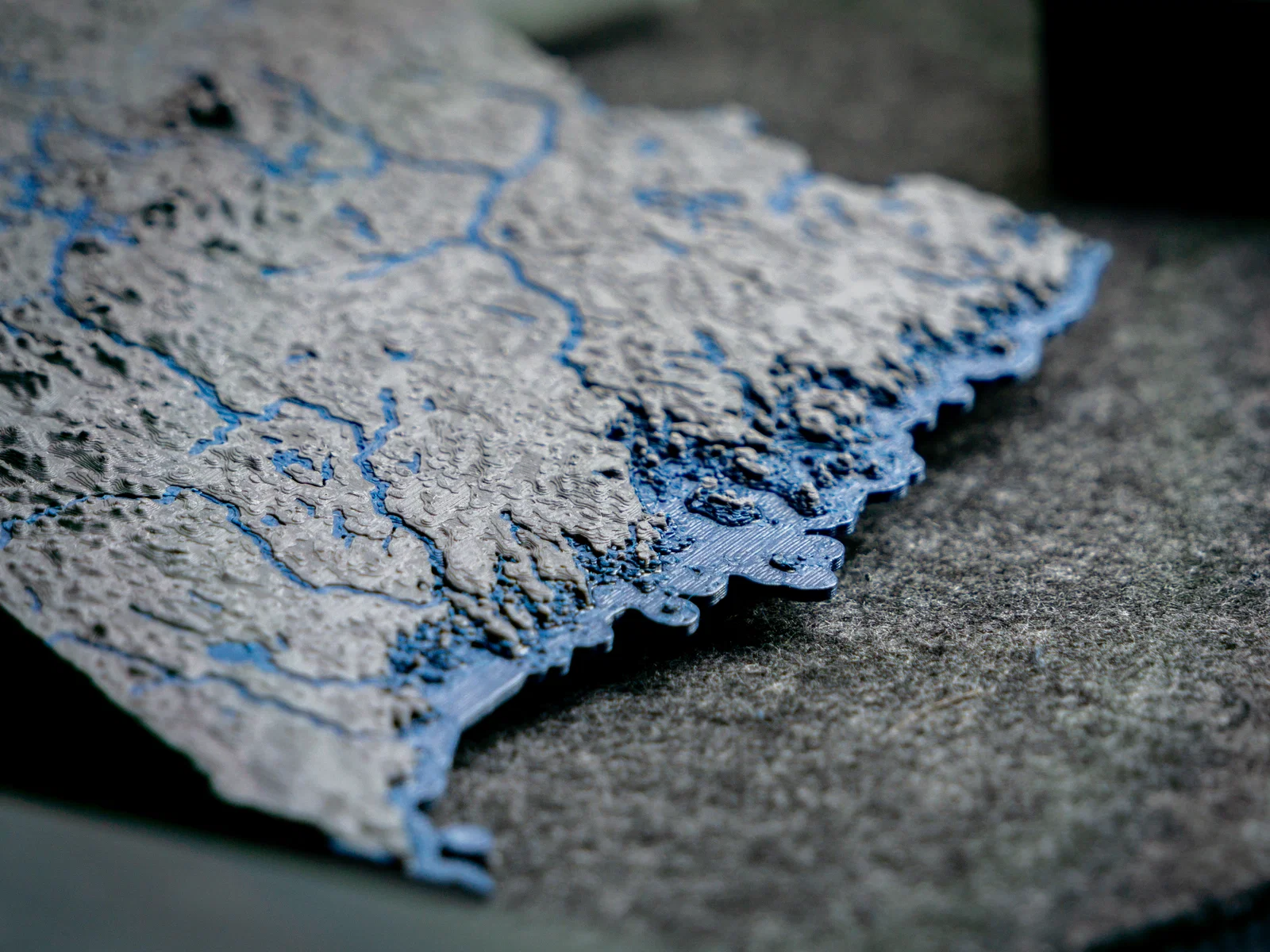

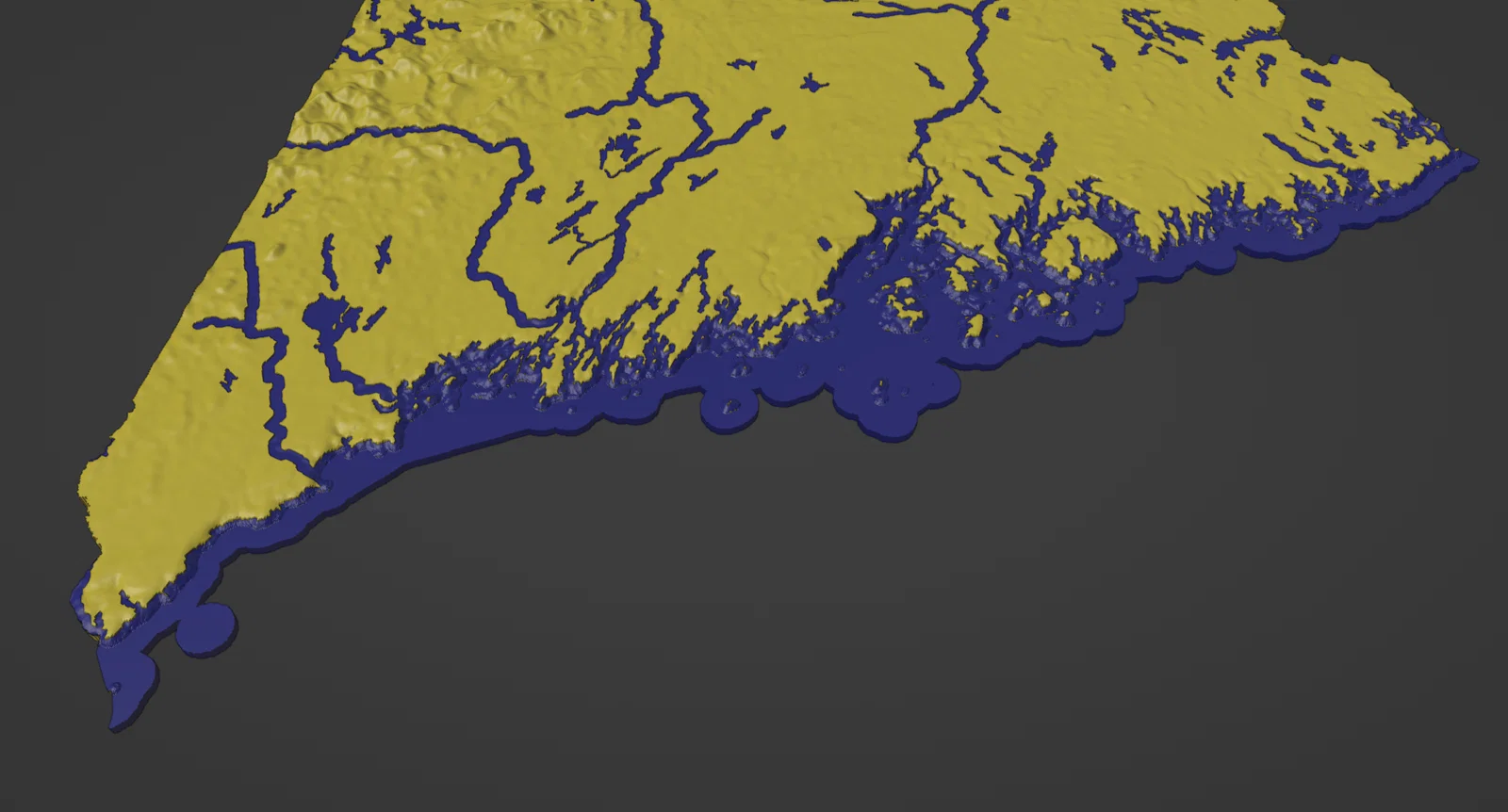

Bản đồ địa hình + thủy hệ Maine, USA với núi non, đường bờ biển, suối/sông và hồ, in được kiểu 2 màu hoặc 1 màu! Tất cả các bang trong bộ sưu tập USA of Plastic đều theo tỉ lệ 1:2500000 và có thể ghép khớp với nhau như trò ghép hình.

Tải thêm nhiều bản đồ 3D để in

Thông số model và bản đồ

File 3D khuyến nghị để in ↓ Xem 🌟 hoặc ⭐ ↓

• ME-sqrt-dual.3mf 🌟 (Chỉ dùng được dual extrusion ⚠)
• ME-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyến nghị chỉ tải đúng file bạn cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Definition

Meaning

STATE

Viết tắt bang

ESCALING

Kiểu scale độ cao: Linear hoặc Square Root (sqrt).

EXTRUDER

Model in 2 màu (dual) hoặc 1 màu (single) theo kiểu extrusion

STYLE* (tùy chọn)

Phong cách đặc biệt hoặc tiểu vùng. STYLE chỉ xuất hiện khi file model là kiểu đặc biệt hoặc model dành riêng cho một tiểu vùng.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (tùy chọn)

Mảnh ghép đã cắt sẵn dạng interlocking, mảnh số ##, phù hợp bàn in 180 mm x 180 mm.

*Mặc định STYLE là model có các chi tiết nước nằm phía trên những vùng đất thấp bị ngập. Phần đất bị ngập này có thể thấy khi in lớp nước bằng filament trong (transparent). Style mặc định giúp giảm lượng filament màu phụ (màu nước). _transparent_ style có các chi tiết nước xuyên suốt qua phần đất để truyền sáng tối đa khi dùng filament phát sáng (glow) và trong (transparent).

†Nếu không có file dạng nhiều mảnh, nghĩa là mình chưa tạo model interlocking cho bang này. Bạn follow và để lại bình luận yêu cầu để mình bổ sung và cập nhật sau.

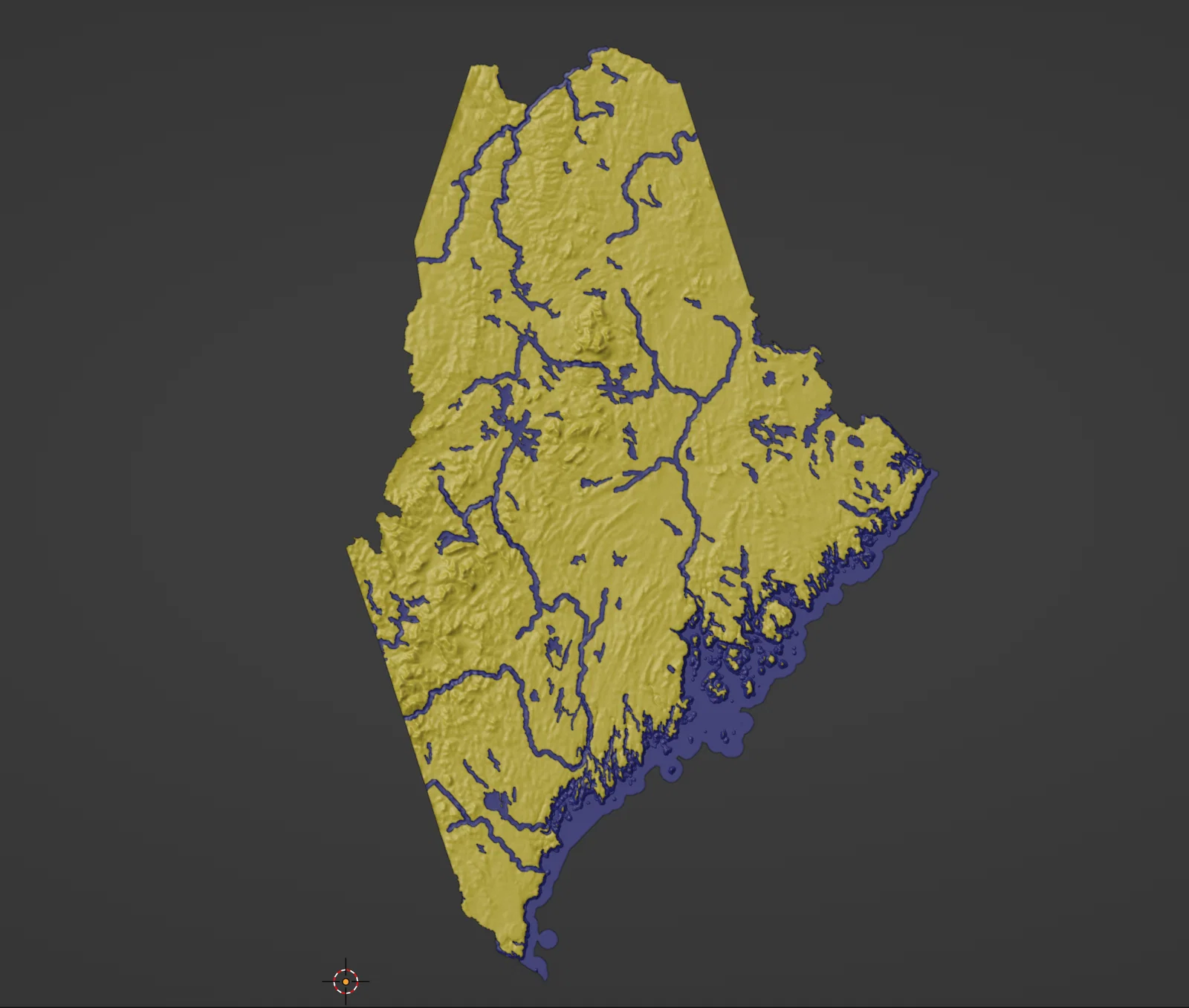

Các model ở định dạng 3MF, giống STL nhưng xịn hơn. 3MF có dung lượng nhỏ hơn và có thể lưu riêng object phần đất và phần nước (đã canh khớp) để in 2 màu dễ dàng. 3MF được hỗ trợ trong Cura, PrusaSlicer và nhiều phần mềm 3D slicer khác.

Cài đặt in khuyến nghị

In model theo dạng nằm phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo hiệu ứng chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material thì nên in các model *-single.3mf.

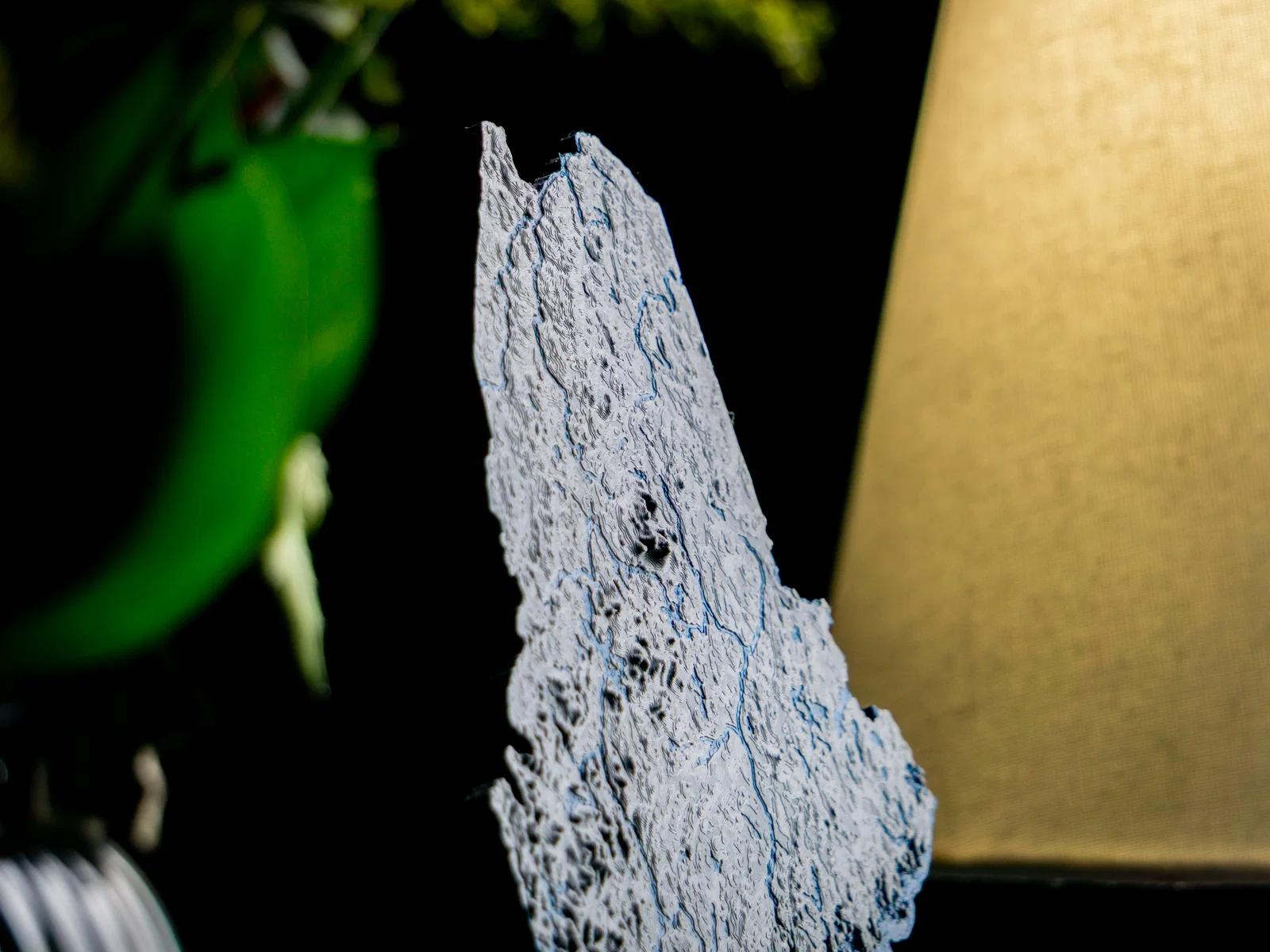

Làm nổi bật suối/sông, hồ và đường bờ biển bằng filament glow-in-the-dark hoặc translucent — hoặc đơn giản là dùng màu khác so với nền!

Tải profile cài đặt in Cura đã tối ưu cho bản đồ topo tại ĐÂY.

Bạn có thể scale model lên/xuống tùy theo kích thước máy in; tỉ lệ bản đồ cuối cùng cũng sẽ thay đổi tương ứng. Ví dụ: scale 200% trên tỉ lệ ban đầu 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa khổ máy trong Cura, hãy merge objects _(Ctrl+Alt+G)_ trước để giữ cho các object in 2 màu luôn canh thẳng hàng.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, cooling và oozing của máy in 3D của bạn!

Slicer Setting

Recommended Value for 0.4 mm nozzle

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 or 2

Ooze Shield

Yes

Cần dựng model/in một địa điểm hoặc bản đồ theo yêu cầu để làm đồ trưng bày hay quà tặng? Liên hệ mình ([email protected]) để dùng dịch vụ thiết kế và sản xuất, biến ý tưởng của bạn thành hiện thực!

Credits

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K dựa trên 1996 GTOPO30, HydroLAKES, và USCB TIGER/Line.

Các công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Vui lòng ủng hộ open data và phần mềm FOSS.
