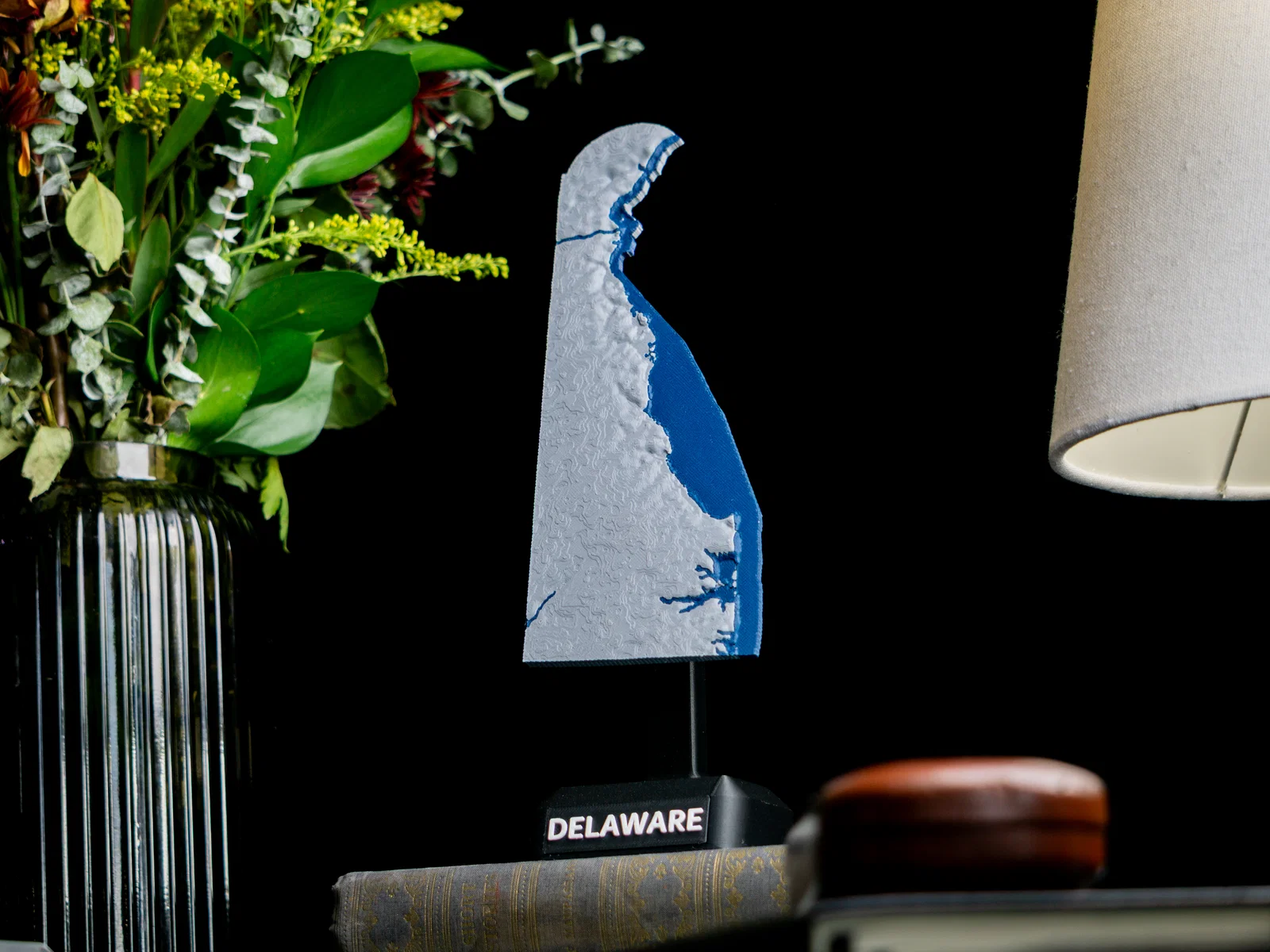

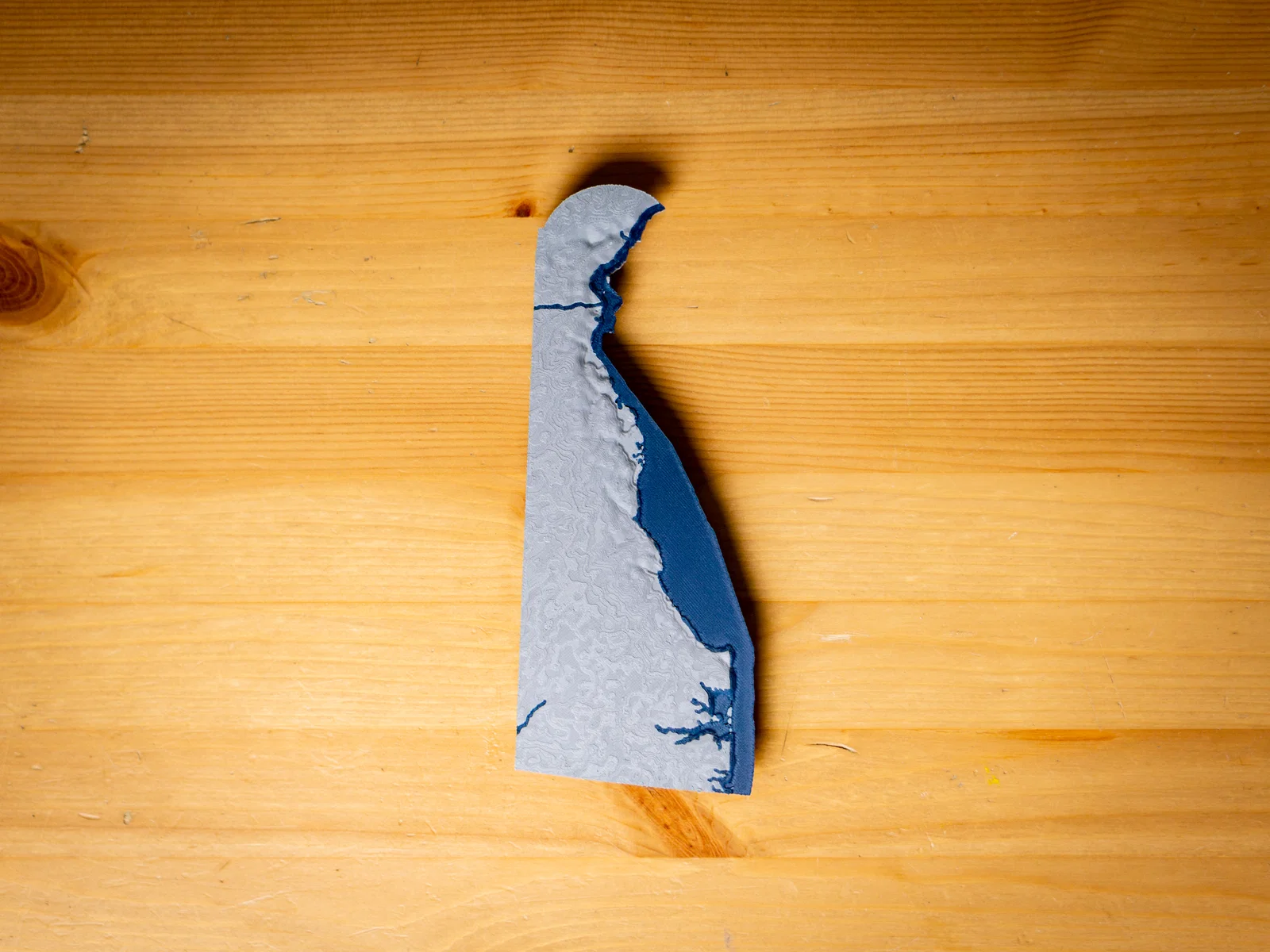

Bản đồ địa hình Delaware, USA (DE) kèm sông ngòi

Bản đồ địa hình nổi Delaware, USA (DE) kèm sông ngòi và vùng nước ven biển

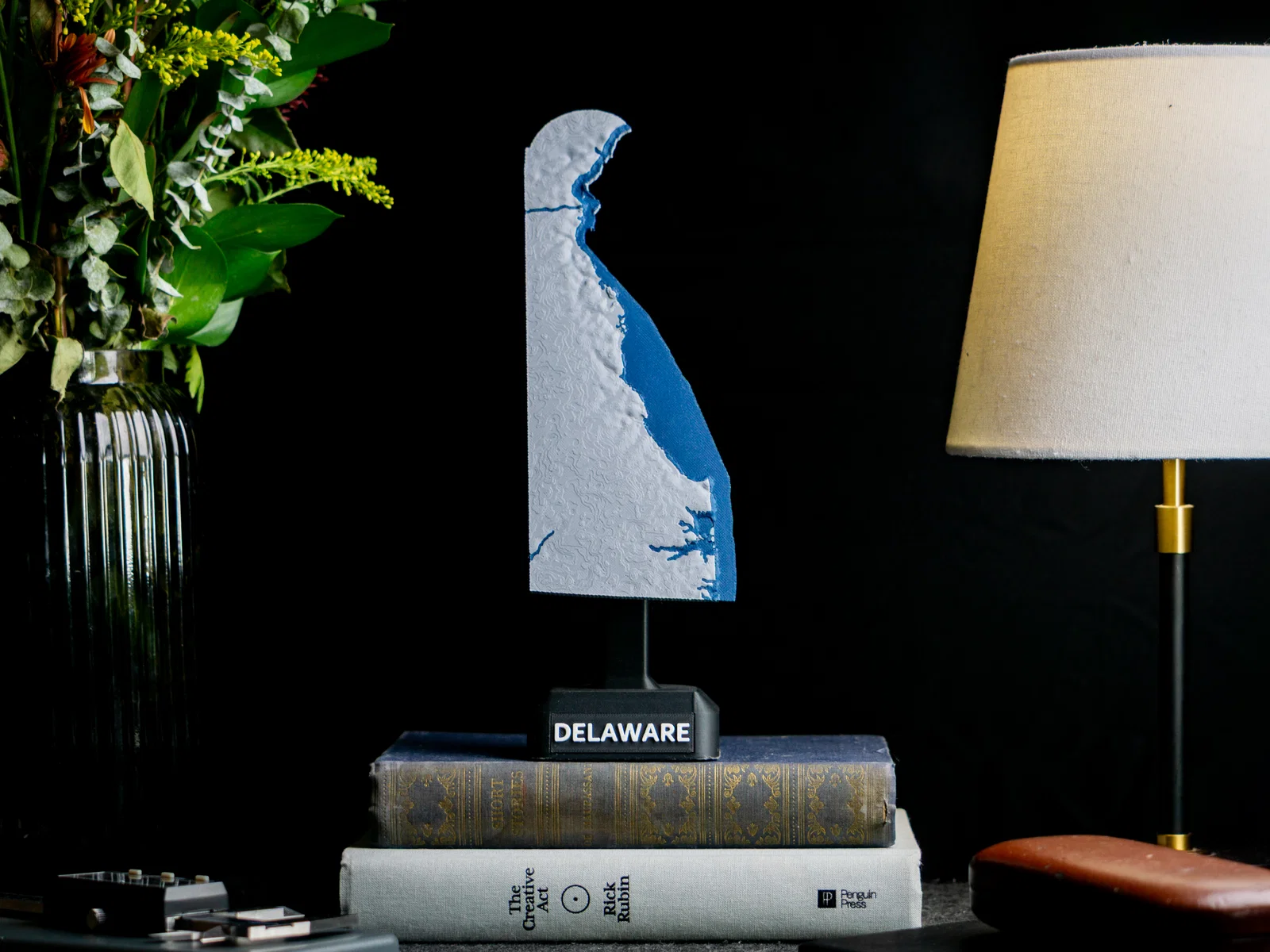

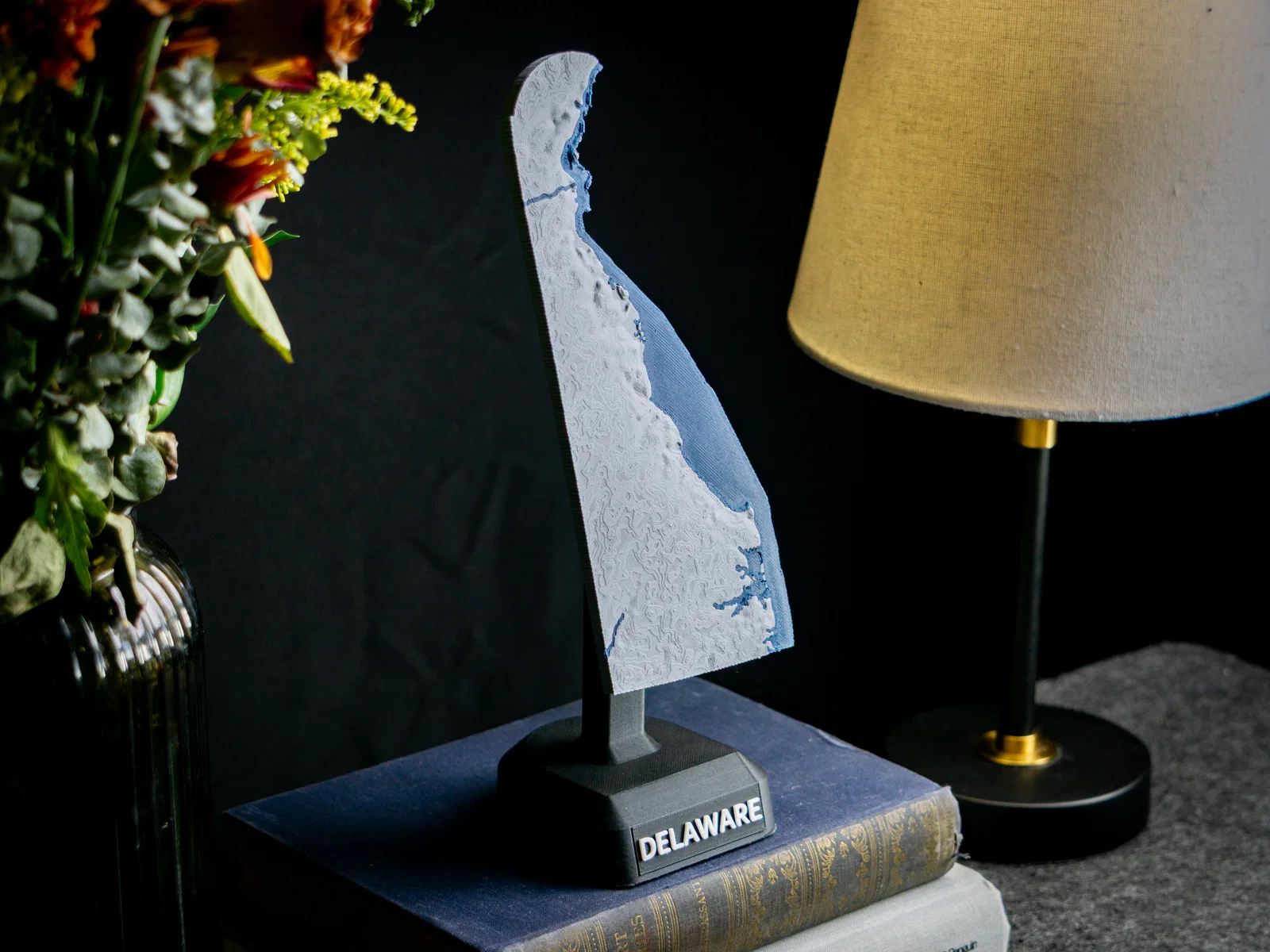

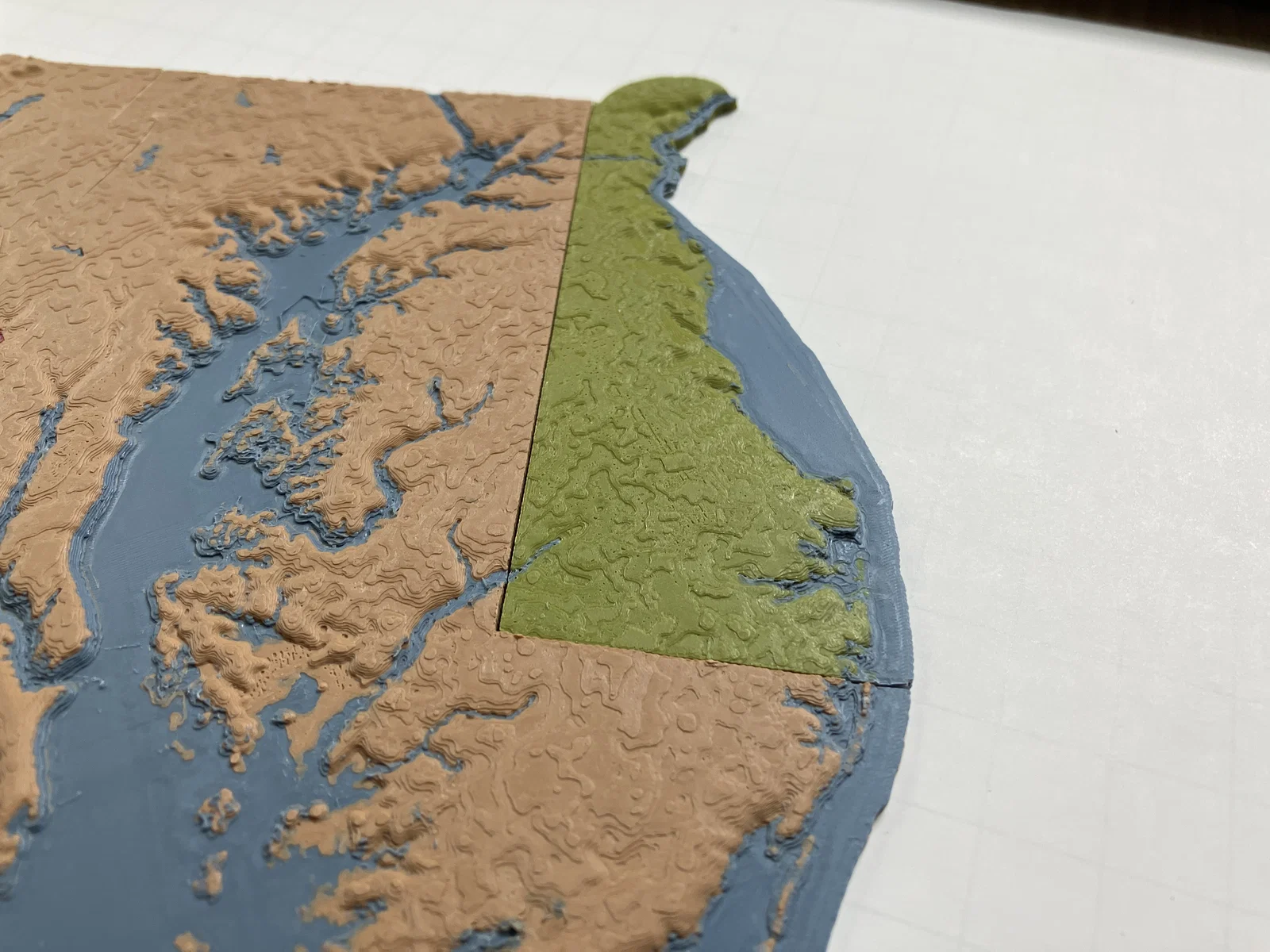

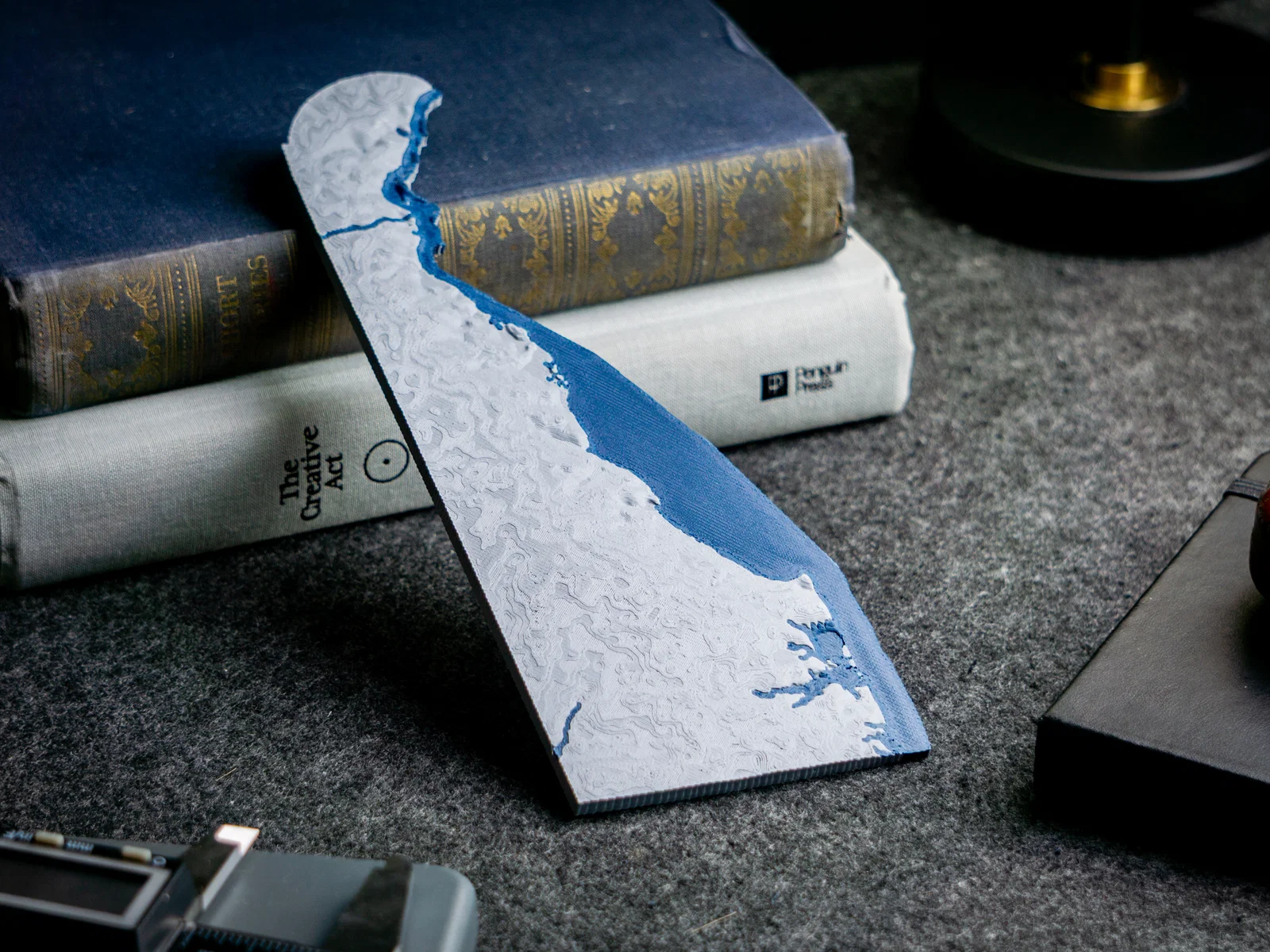

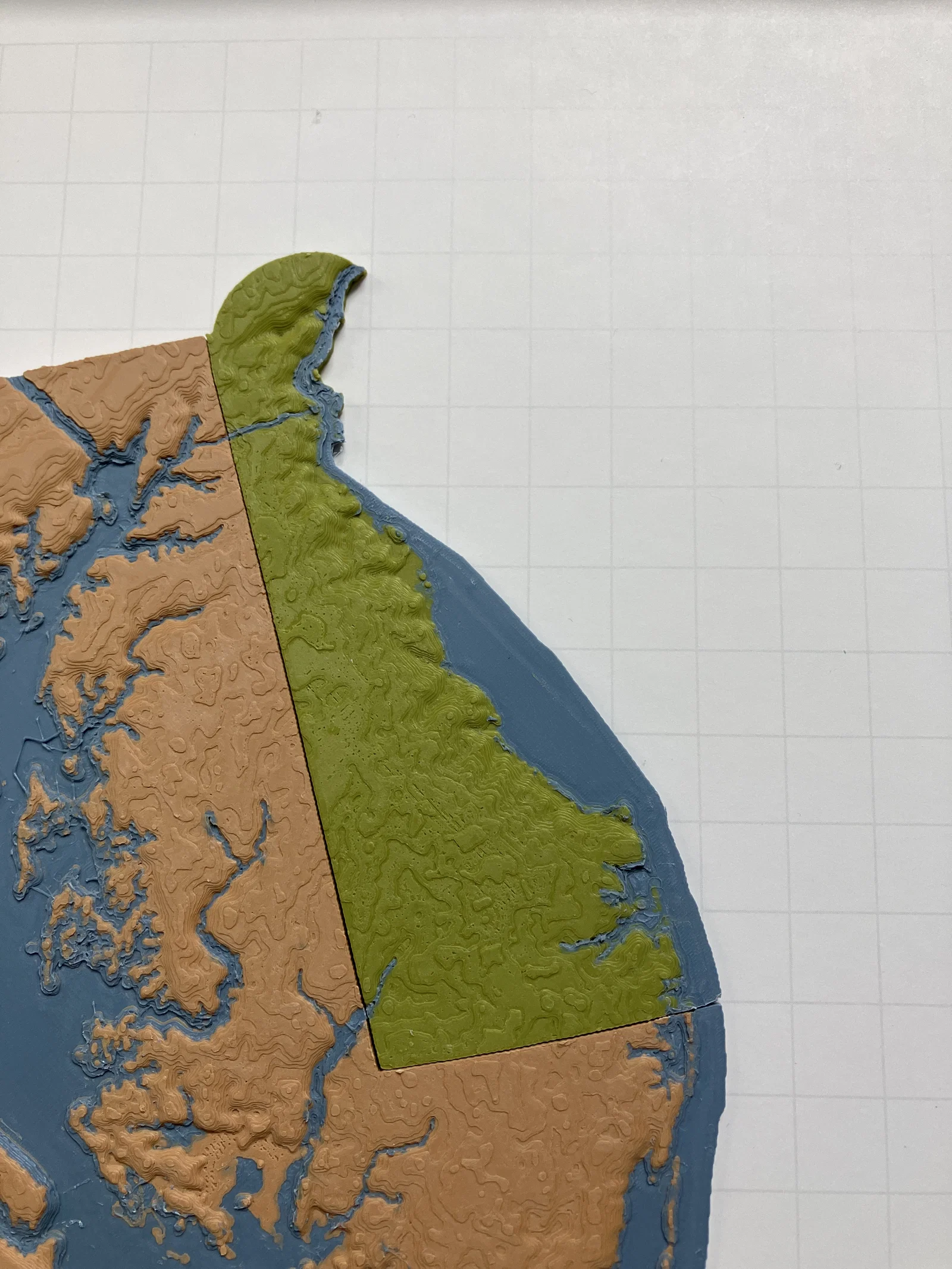

Bản đồ địa hình và thủy văn Delaware, USA với núi, đường bờ biển, suối, sông và hồ — in được dạng 2 màu (dual) hoặc 1 màu (single)! Tất cả các bang trong bộ sưu tập USA of Plastic đều ở tỉ lệ 1:2500000 và có thể ghép khớp với nhau như mảnh ghép puzzle.

Tải thêm các bản đồ 3D có thể in

Thông số Model và Bản đồ

File 3D khuyến nghị để in ↓ Xem 🌟 hoặc ⭐ ↓

• DE-sqrt-dual.3mf 🌟 (Chỉ dành cho dual extrusion ⚠)
• DE-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyến nghị chỉ tải đúng file bạn cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Definition

Meaning

STATE

Viết tắt bang

ESCALING

Kiểu scale độ cao Linear hoặc Square Root (sqrt).

EXTRUDER

Model 2 màu (dual) hoặc 1 màu (single) (extrusion)

STYLE* (tùy chọn)

Kiểu đặc biệt hoặc tiểu vùng. STYLE chỉ xuất hiện khi file là kiểu đặc biệt hoặc model chỉ dành riêng cho một tiểu vùng đặc biệt.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (tùy chọn)

Mảnh ghép đã cắt sẵn dạng interlocking số ##, phù hợp bed 180 mm x 180 mm.

*Mặc định _STYLE_ là model có các yếu tố mặt nước nằm phủ lên những vùng đất thấp bị ngập. Phần đất ngập này có thể thấy được khi in các lớp nước bằng filament trong (transparent). Kiểu mặc định giúp giảm lượng filament màu phụ (màu nước). _transparent_ style có các yếu tố nước xuyên suốt toàn bộ phần đất để truyền sáng tối đa khi dùng filament glow và transparent.

†Nếu không có file dạng nhiều mảnh, nghĩa là mình chưa tạo model interlocking cho bang này. Bạn follow và để lại bình luận yêu cầu để mình bổ sung và cập nhật trong tương lai.

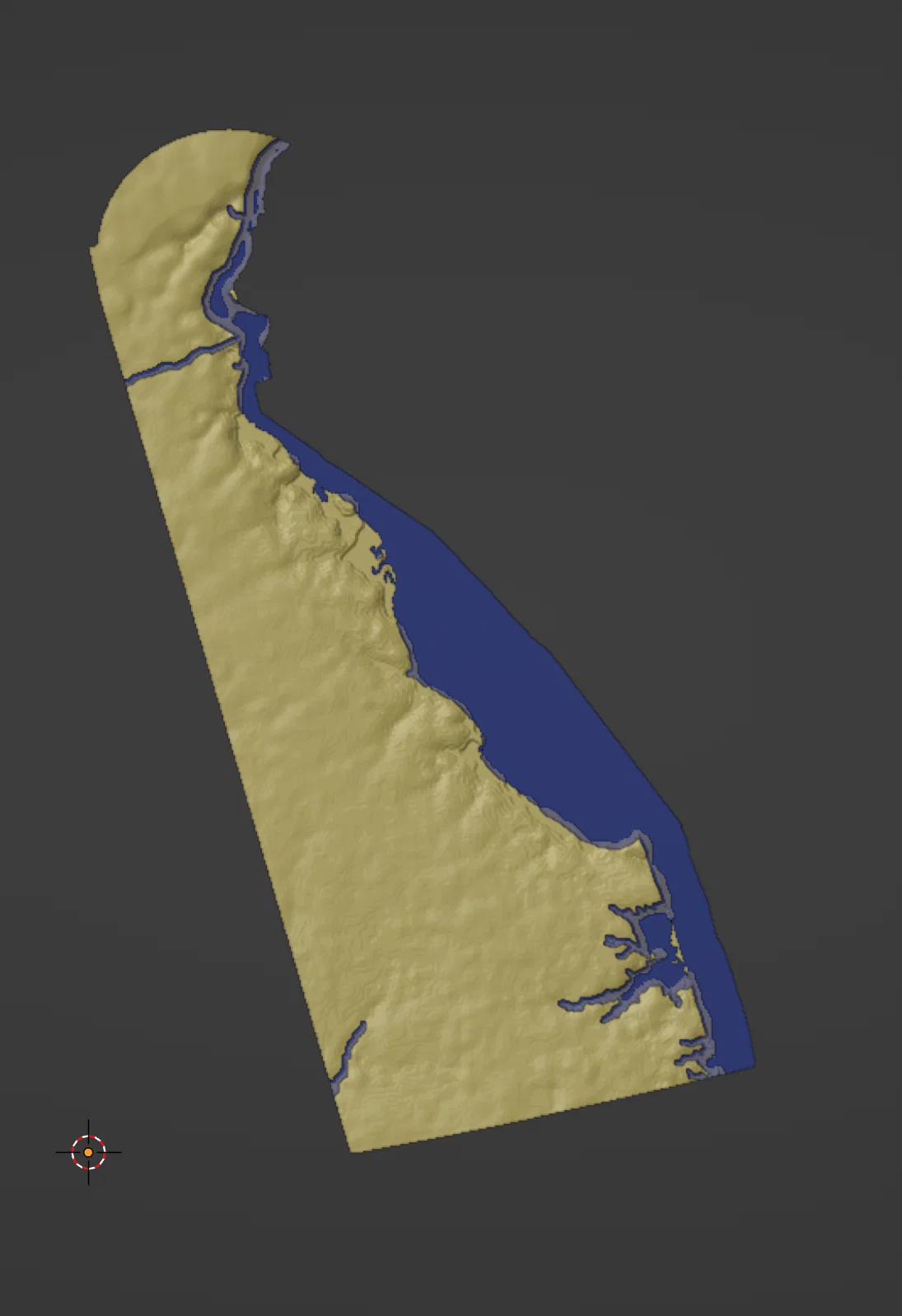

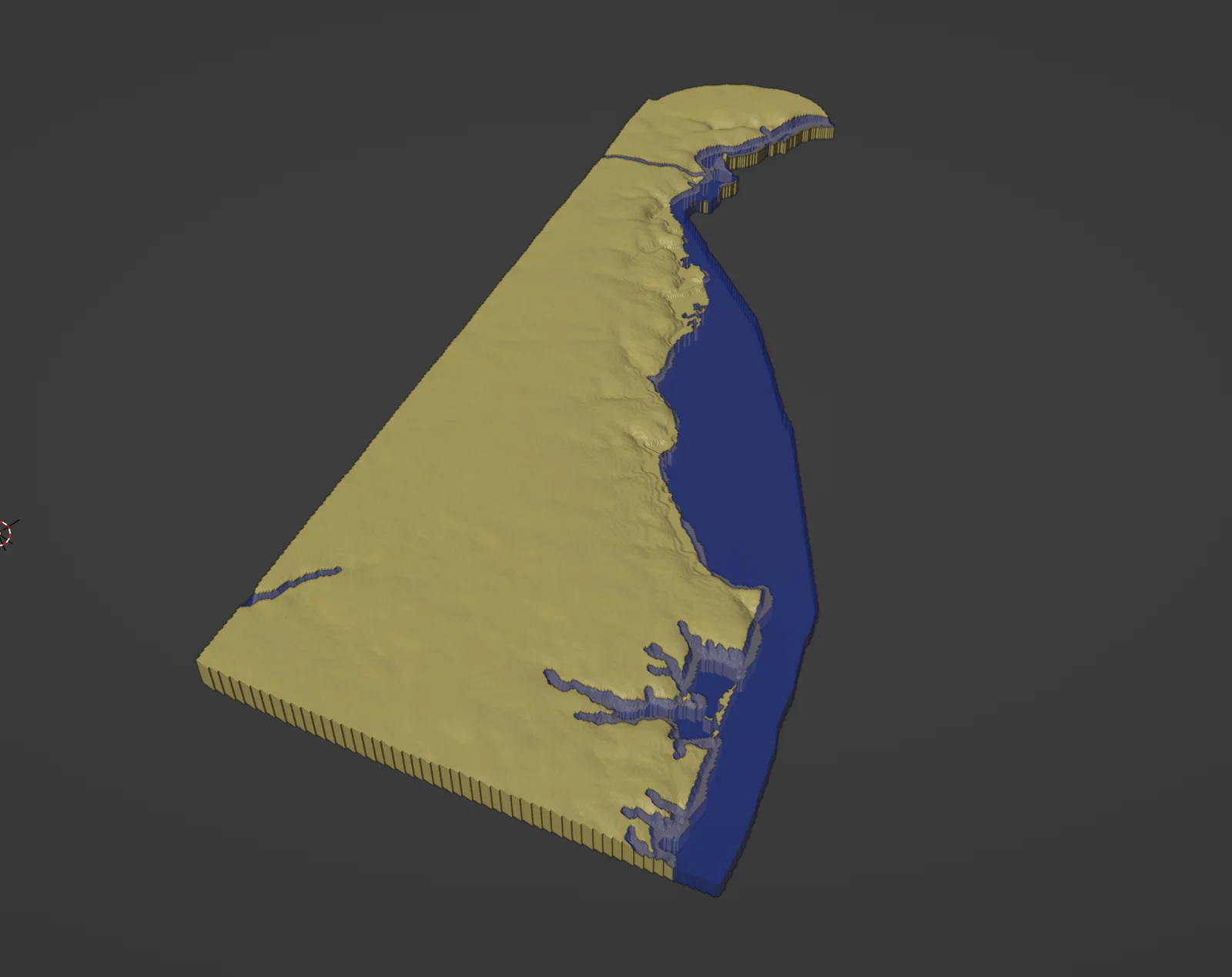

Model ở định dạng 3MF, kiểu như STL nhưng xịn hơn. 3MF có dung lượng nhỏ hơn và có thể lưu các đối tượng land và water tách riêng nhưng đã căn chỉnh sẵn, tiện cho in 2 màu. 3MF được hỗ trợ trong Cura, PrusaSlicer và nhiều phần mềm 3D slicer khác.

Thiết lập in khuyến nghị

In model theo hướng phẳng. Bạn có thể đổi màu thủ công giữa chừng khi in để tạo chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material nên in các model *-single.3mf.

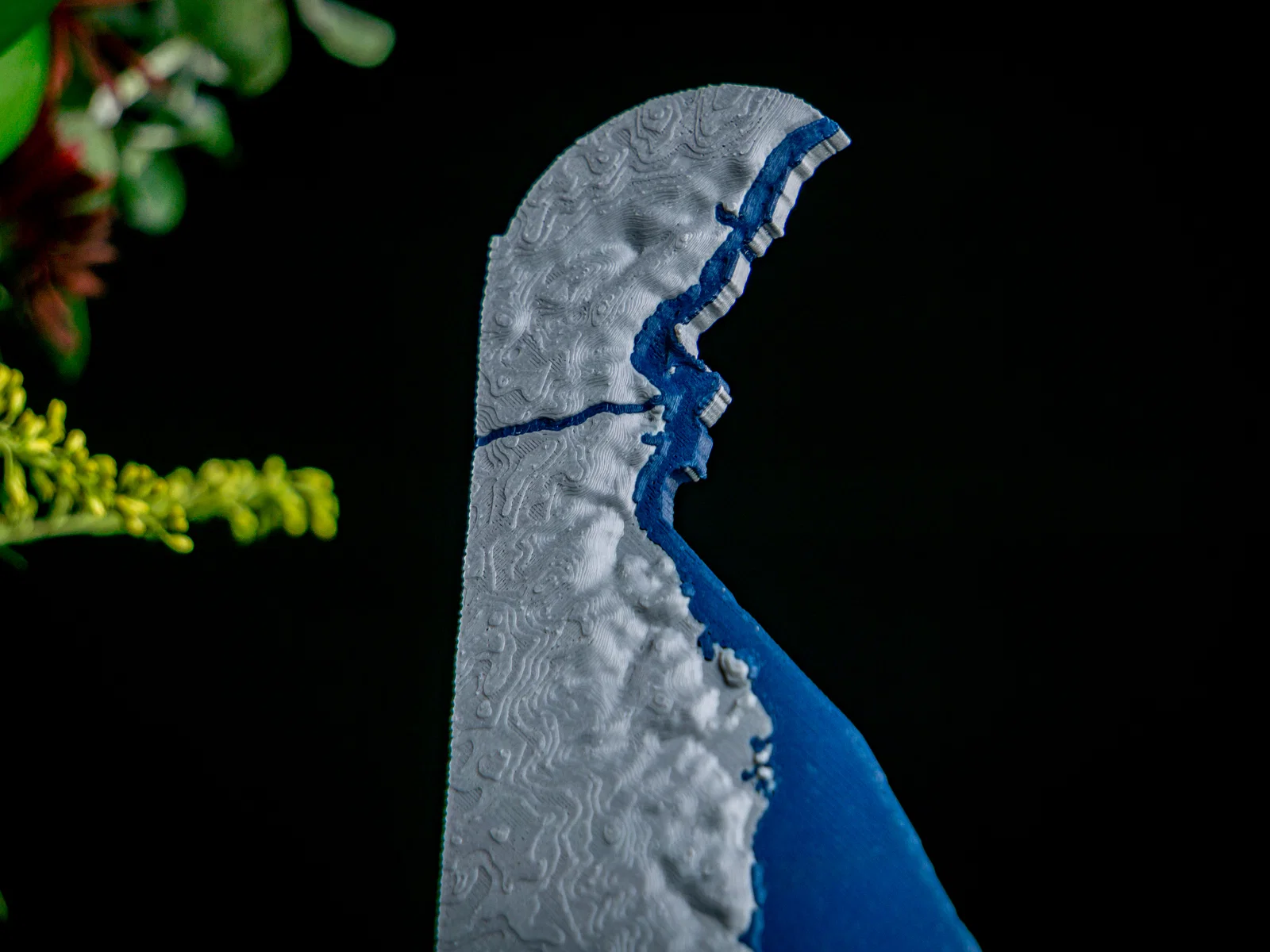

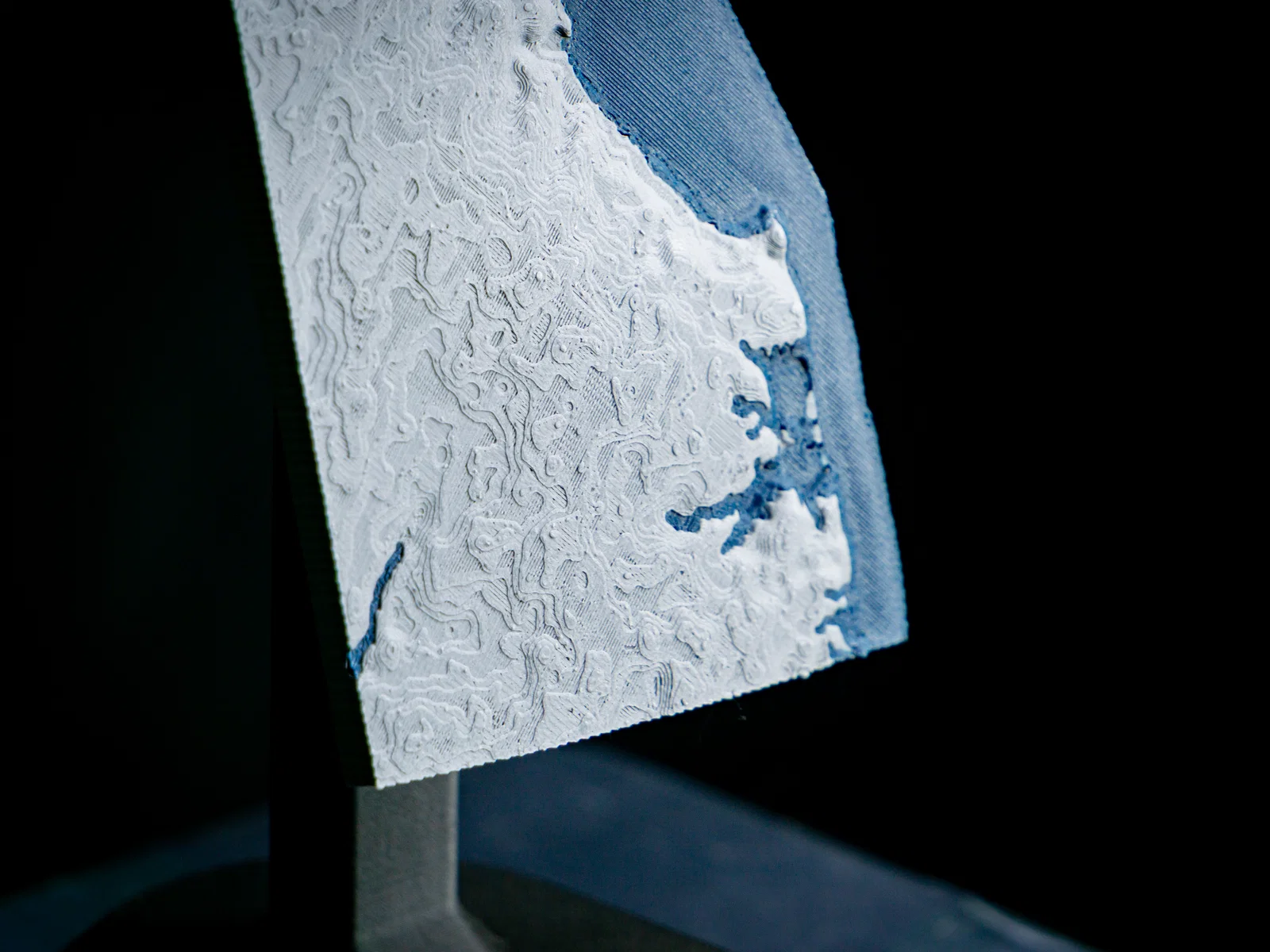

Làm nổi bật sông suối, hồ và đường bờ biển bằng filament glow-in-the-dark hoặc translucent — hoặc đơn giản là dùng một màu khác so với phần nền!

Tải profile thiết lập in Cura tối ưu cho bản đồ topo tại ĐÂY.

Bạn có thể scale model lên/xuống tùy theo kích thước máy in; tỉ lệ bản đồ cuối cùng sẽ thay đổi tương ứng. Ví dụ: scale 200% trên tỉ lệ ban đầu 0.4mm:1000m sẽ ra 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa khổ máy trong Cura, việc merge objects _(Ctrl+Alt+G)_ trước sẽ giúp giữ các đối tượng in 2 màu luôn thẳng hàng.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, làm mát và hiện tượng oozing của máy in 3D của bạn!

Slicer Setting

Giá trị khuyến nghị cho nozzle 0.4 mm

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 hoặc 2

Ooze Shield

Yes

Cần dựng model bản đồ/địa điểm theo yêu cầu và in thành món trưng bày hoặc quà tặng? Liên hệ mình ([email protected]) để đặt dịch vụ thiết kế và sản xuất, biến ý tưởng của bạn thành sản phẩm thật!

Credits

Dự án bản đồ địa hình USAofPlastic dùng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K dựa trên GTOPO30 (1996), HydroLAKES, và USCB TIGER/Line.

Các công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Mong bạn ủng hộ open data và phần mềm FOSS.
