Bản đồ địa hình New Jersey, USA (NJ) kèm sông ngòi

Bản đồ địa hình dạng relief New Jersey, USA (NJ) kèm sông ngòi và vùng nước ven bờ

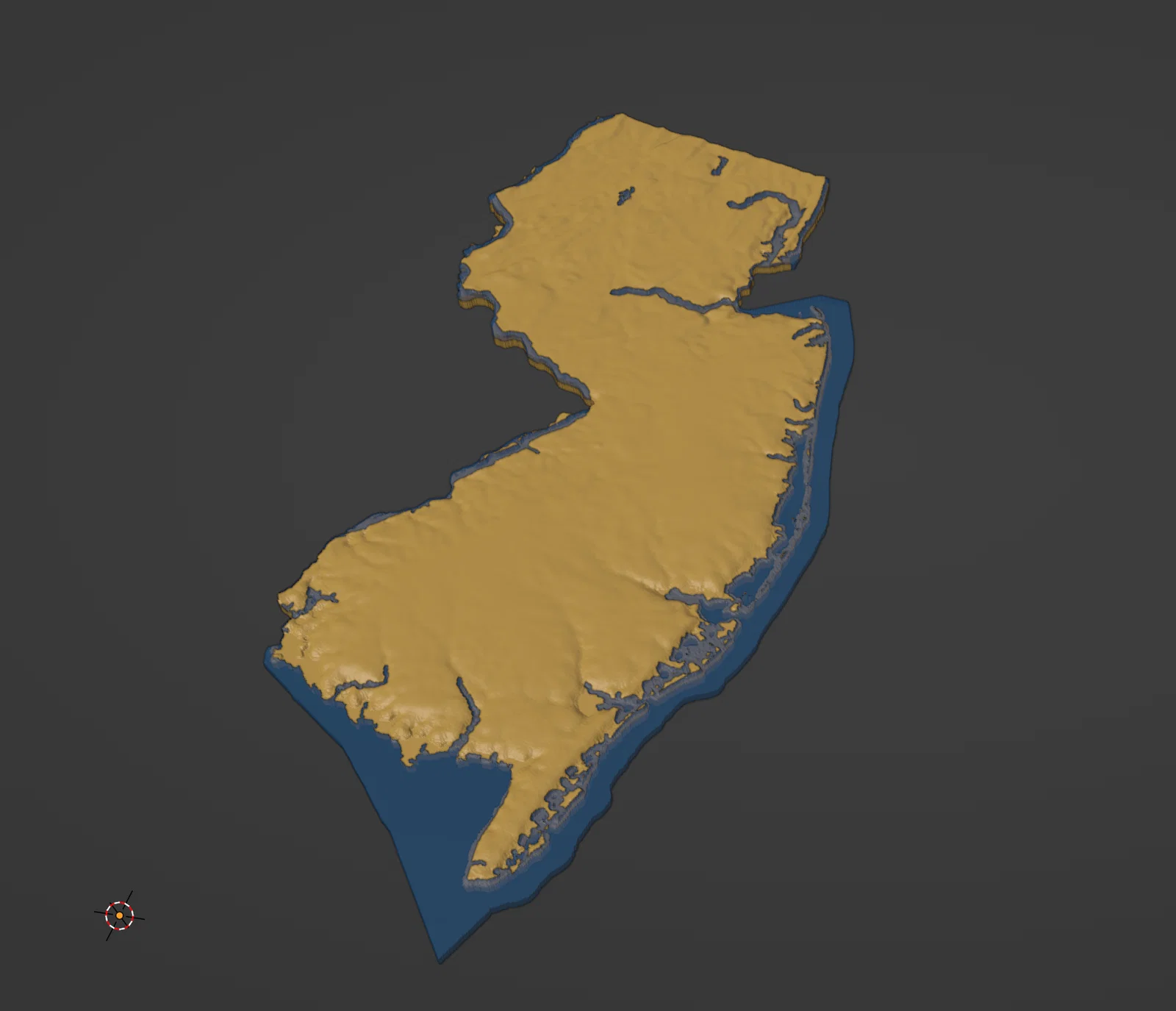

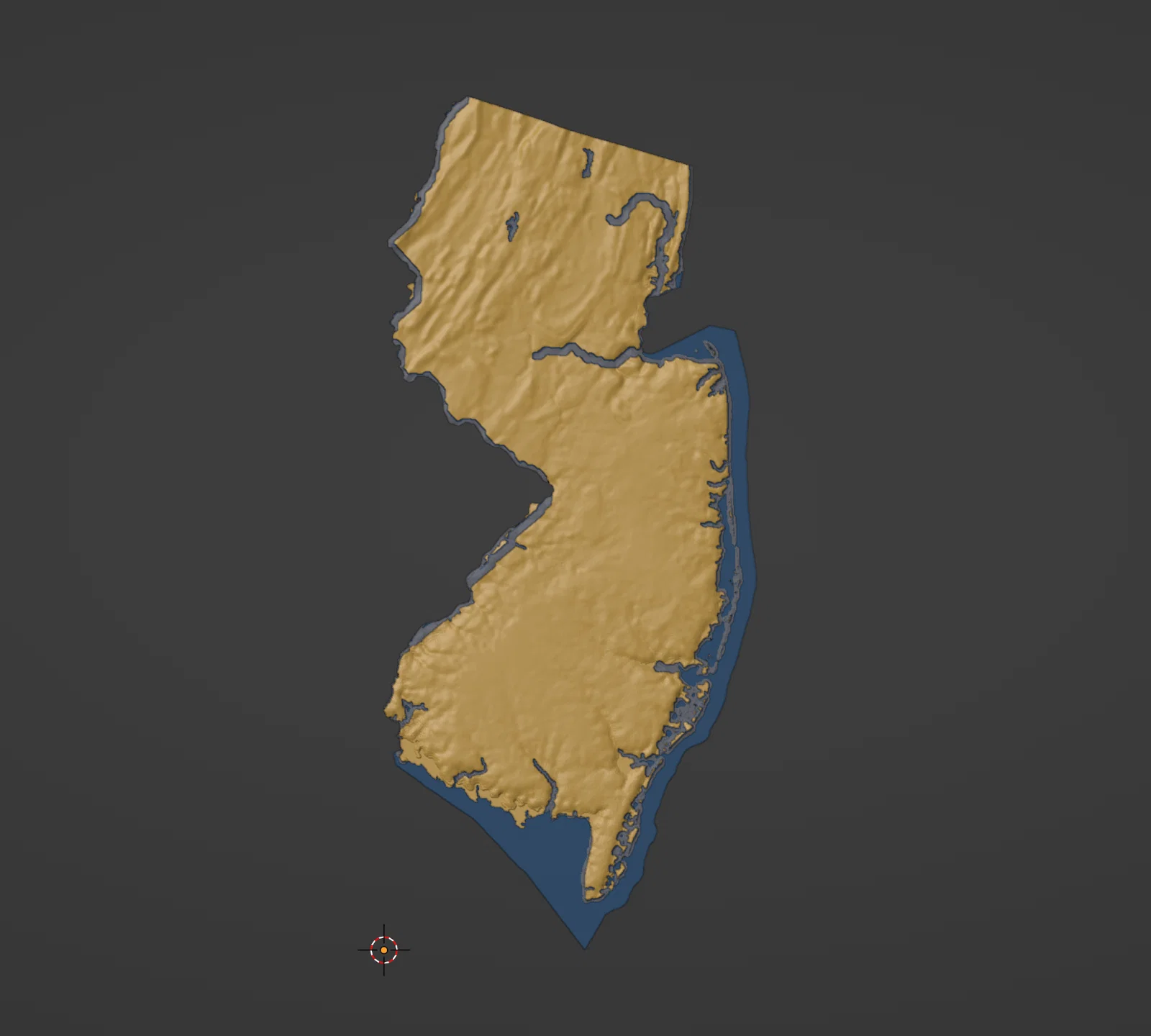

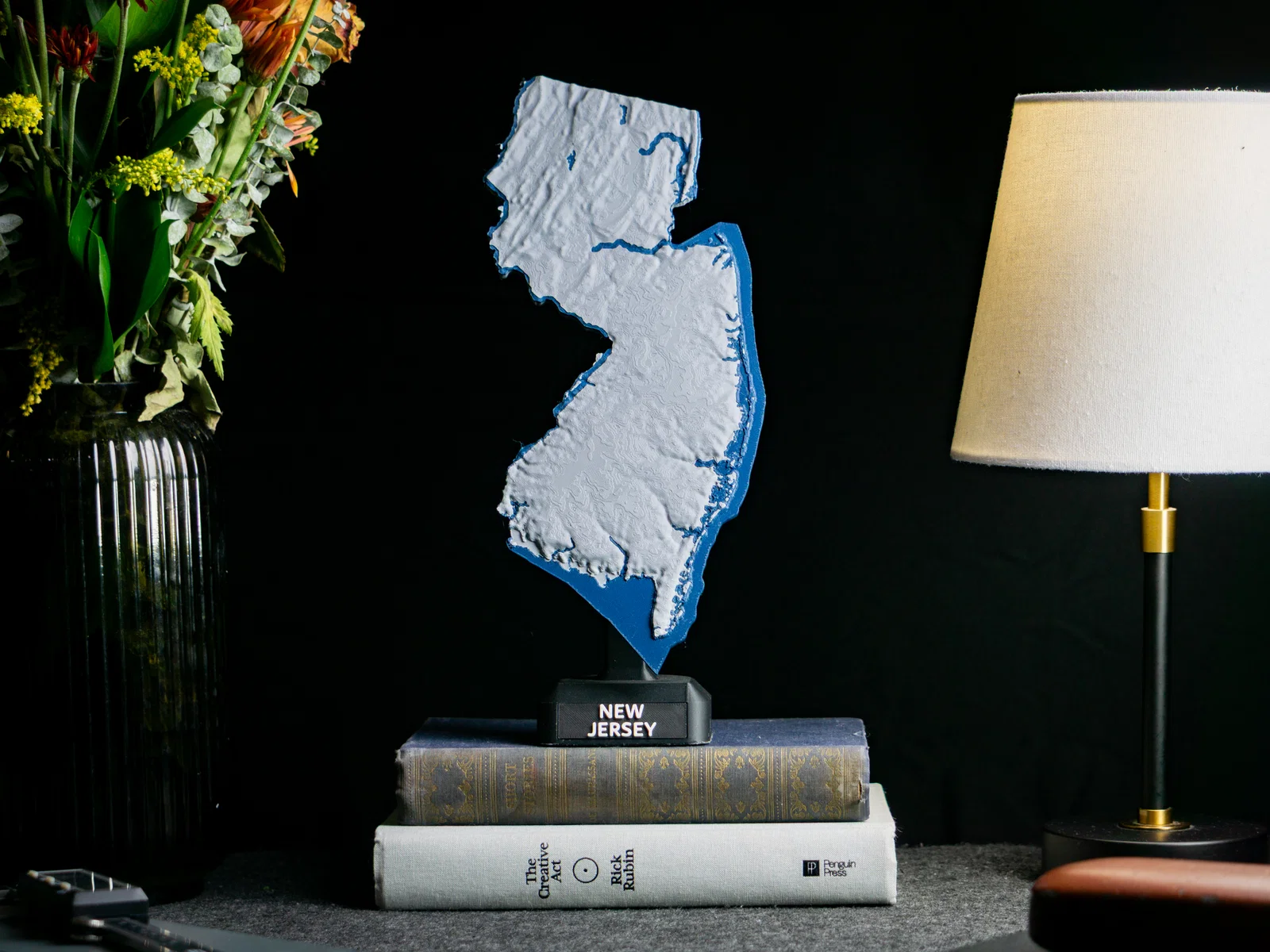

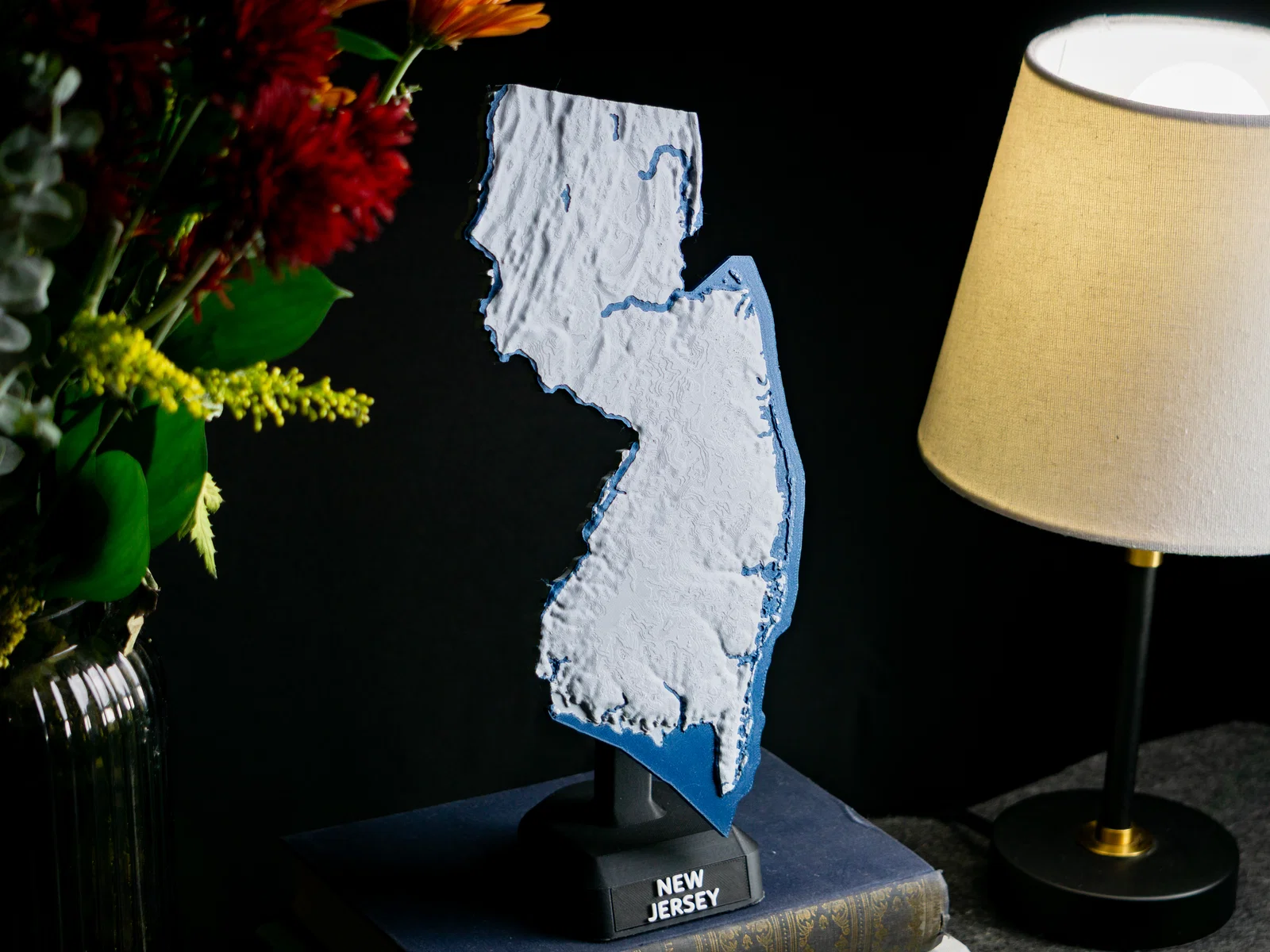

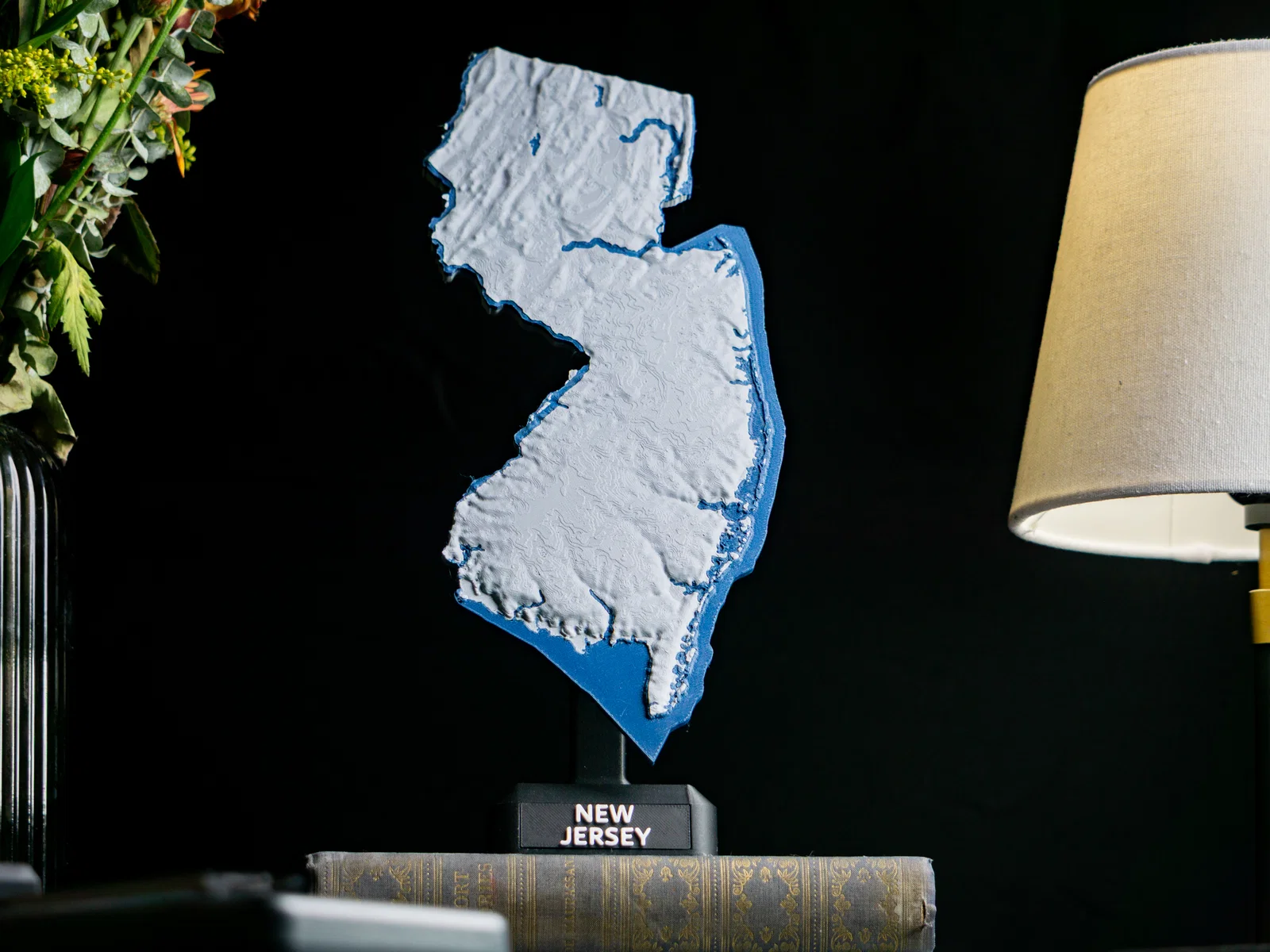

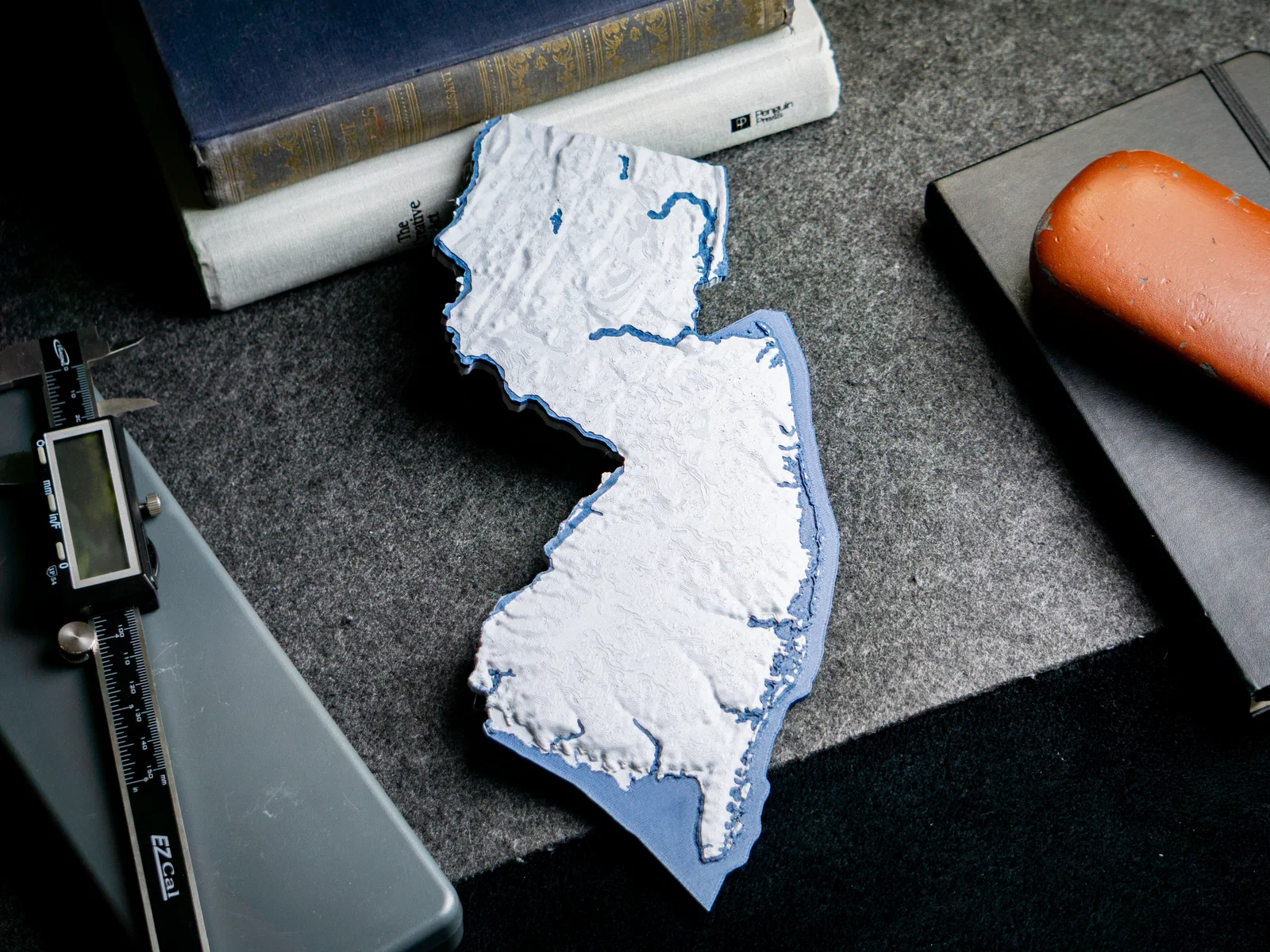

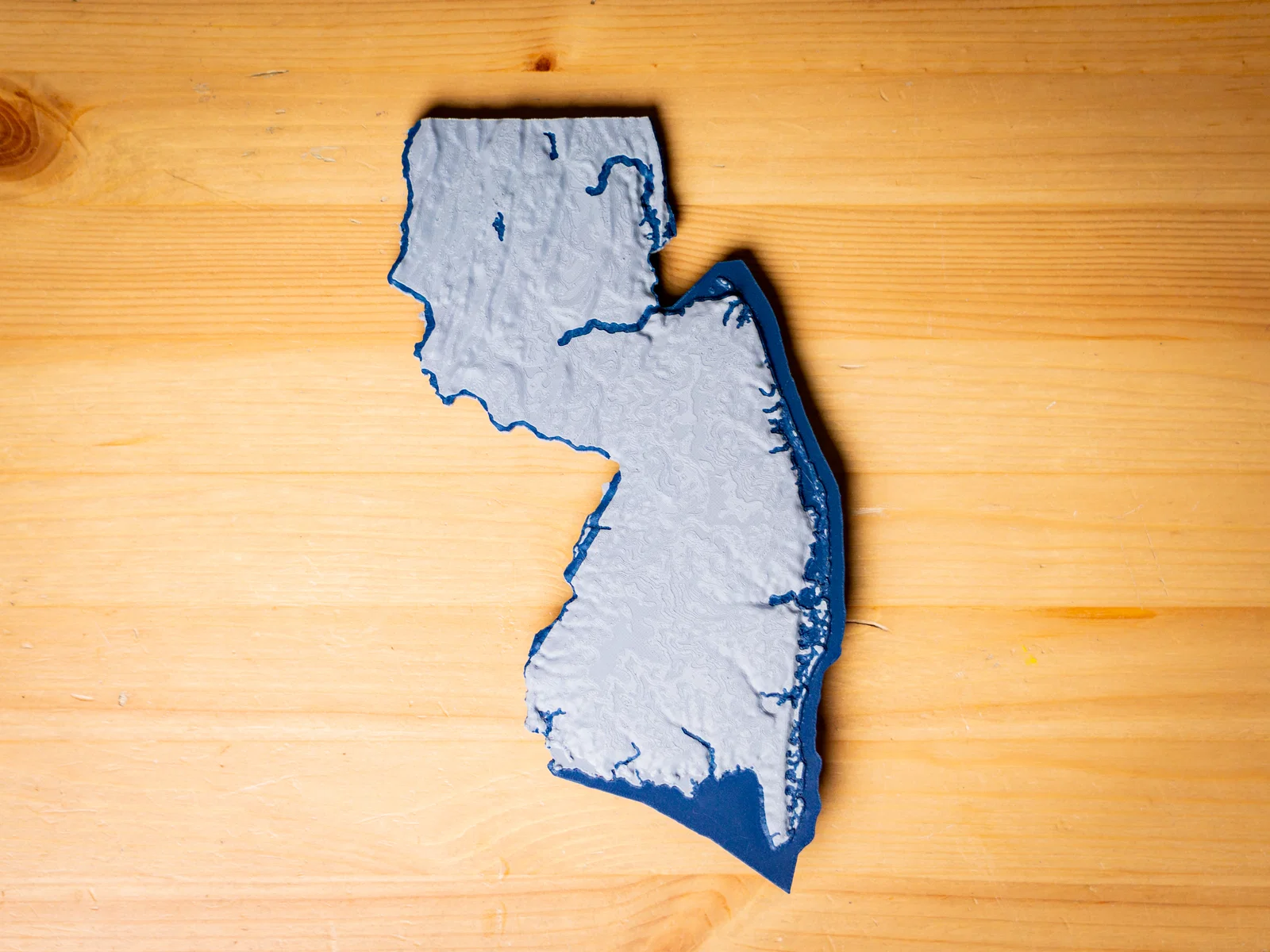

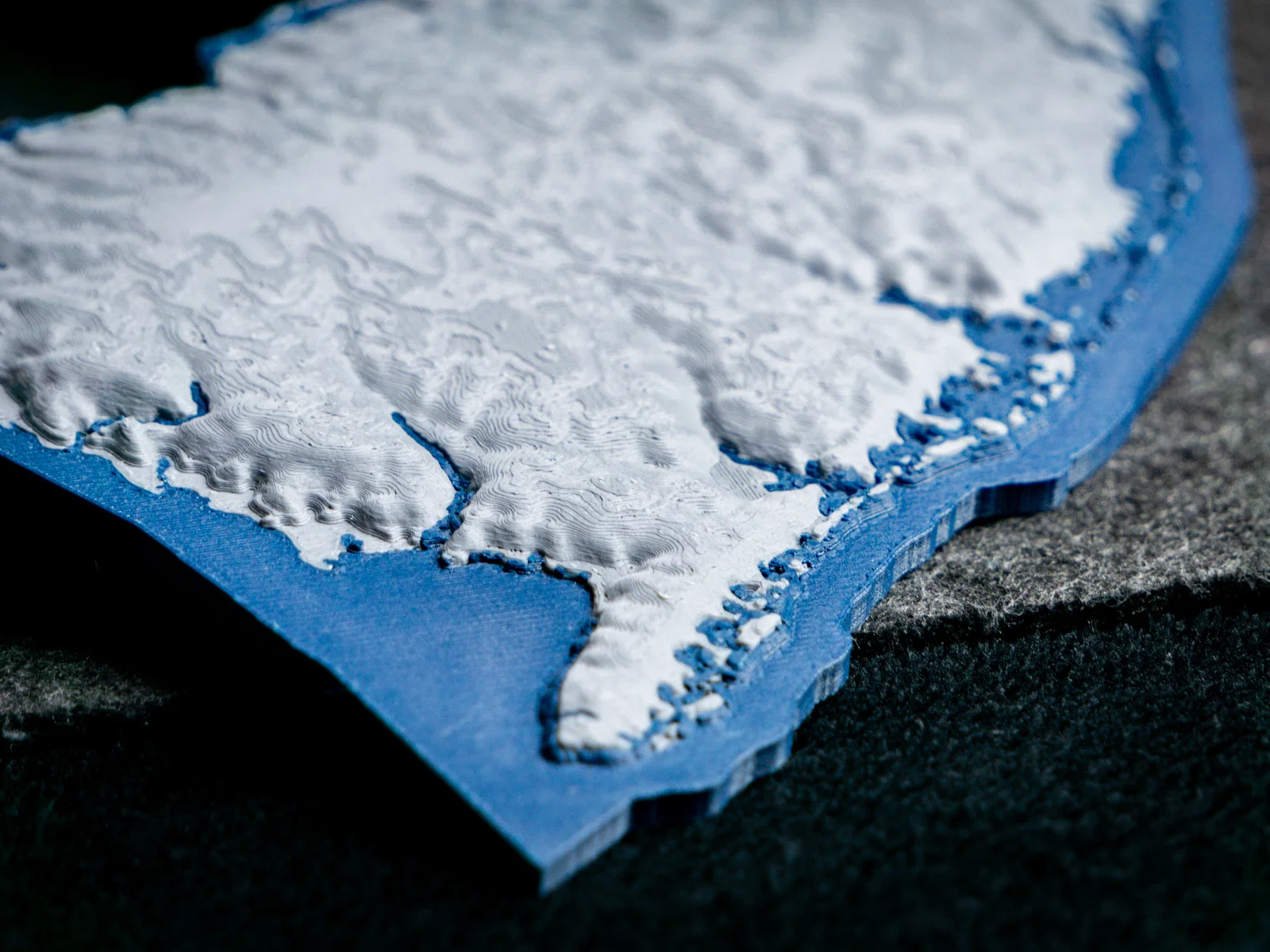

Bản đồ địa hình & thủy hệ (topographic và hydrographic) của New Jersey, USA với núi, đường bờ biển, suối và hồ — in được dạng 2 màu hoặc 1 màu! Tất cả các bang trong bộ sưu tập USA of Plastic đều theo tỉ lệ 1:2500000 và có thể ghép khớp với nhau kiểu như miếng ghép puzzle.

Tải thêm nhiều bản đồ 3D để in

Thông số model và bản đồ

File 3D khuyên dùng để in ↓ Xem 🌟 hoặc ⭐ ↓

• NJ-sqrt-dual.3mf 🌟 (chỉ dành cho dual extrusion ⚠)
• NJ-sqrt-single.3mf ⭐ (in Single/Dual extrusion đều OK)

Khuyên bạn chỉ tải đúng file model mình cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Định nghĩa

Ý nghĩa

STATE

Viết tắt bang

ESCALING

Kiểu scale độ cao theo Linear hoặc Square Root (sqrt).

EXTRUDER

Model in 2 màu (Dual) hoặc 1 màu (Single) (theo extrusion)

STYLE* (không bắt buộc)

Phong cách đặc biệt hoặc tiểu vùng. STYLE chỉ xuất hiện khi file model là kiểu đặc biệt hoặc model chỉ dành riêng cho một tiểu vùng.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (không bắt buộc)

Mảnh cắt sẵn dạng ghép khớp số ##, kích thước phù hợp bàn in 180 mm x 180 mm.

*Mặc định _STYLE_ là model phần nước nằm chồng lên các vùng đất thấp đã bị “ngập” (submerged). Vùng đất ngập này có thể thấy được khi in lớp nước bằng filament trong suốt. Style mặc định giúp giảm lượng filament màu phụ (màu nước). _transparent_ style có các chi tiết phần nước xuyên suốt qua phần đất để truyền sáng tối đa khi dùng filament glow hoặc filament trong suốt.

†Nếu không có file dạng nhiều phần, nghĩa là mình chưa tạo model ghép khớp (interlocking) cho bang này. Bạn follow và để lại bình luận yêu cầu để mình bổ sung trong các bản cập nhật sau.

Các model ở định dạng 3MF — kiểu như STL nhưng xịn hơn. 3MF có dung lượng nhỏ hơn và có thể lưu riêng các đối tượng phần đất và phần nước đã canh thẳng hàng, giúp in 2 màu dễ dàng. 3MF được hỗ trợ trong Cura, PrusaSlicer và các phần mềm slicer 3D khác.

Thiết lập in khuyên dùng

In model theo hướng phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở các vùng cao hơn. Máy in không hỗ trợ multi-material thì nên in các model *-single.3mf.

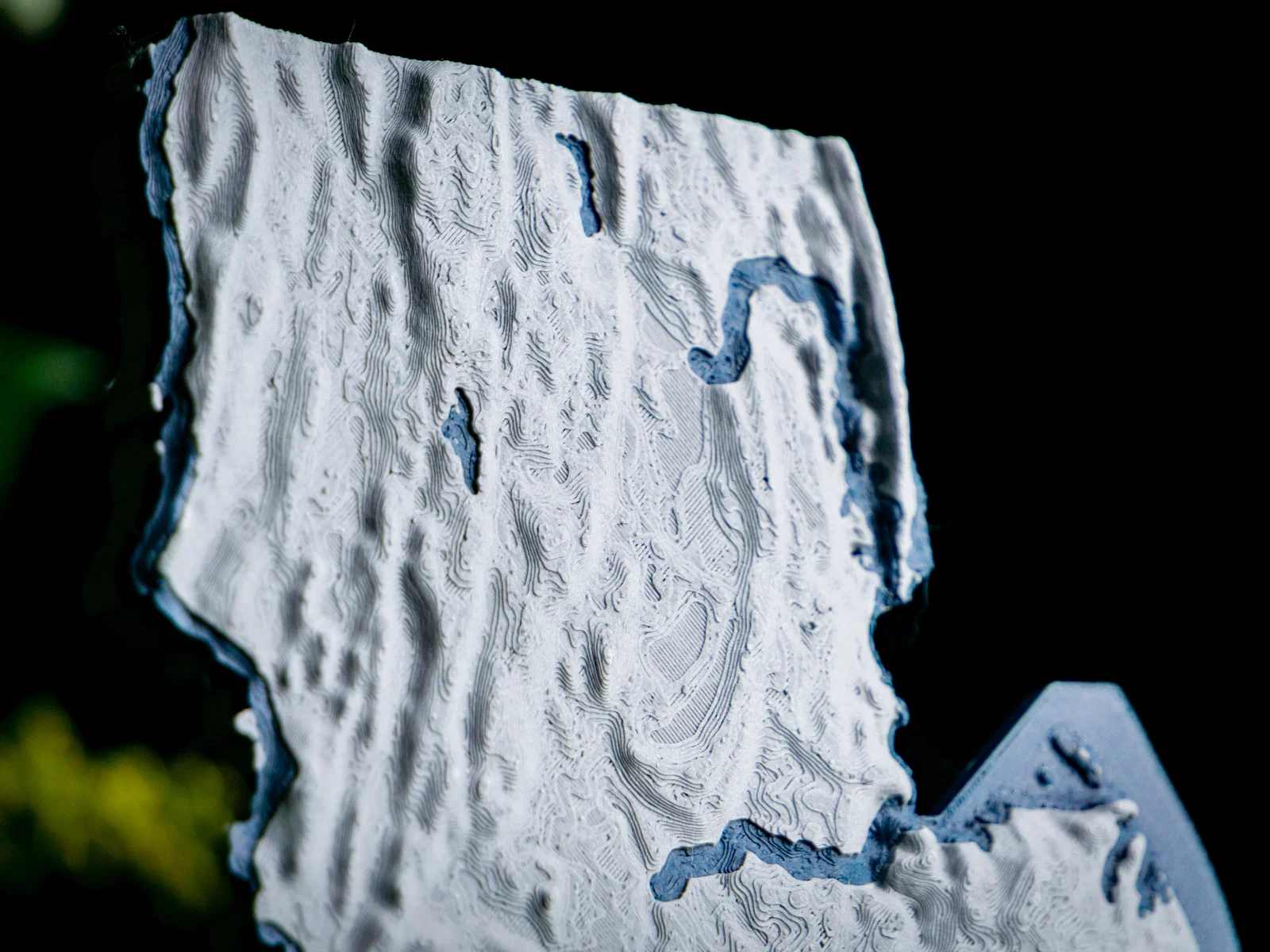

Để nổi bật suối, hồ và đường bờ biển, bạn có thể dùng filament phát sáng trong bóng tối (glow-in-the-dark) hoặc filament trong mờ (translucent) — hoặc đơn giản là chọn một màu khác so với màu nền!

Tải profile thiết lập in Cura đã tối ưu cho bản đồ topo TẠI ĐÂY.

Bạn có thể scale model lên hoặc xuống tùy kích thước máy in; tỉ lệ cuối cùng của bản đồ sẽ thay đổi tương ứng. Ví dụ: scale 200% trên tỉ lệ ban đầu 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa khay in trong Cura, việc merge các đối tượng _(Ctrl+Alt+G)_ trước đó sẽ giúp giữ cho các đối tượng in 2 màu luôn khớp thẳng hàng.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, làm mát (cooling) và tình trạng oozing của máy in 3D của bạn!

Slicer Setting

Giá trị khuyên dùng cho nozzle 0.4 mm

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 hoặc 2

Ooze Shield

Yes

Bạn cần dựng một địa điểm/bản đồ riêng và in thành món trưng bày hoặc quà tặng? Liên hệ mình ([email protected]) để dùng dịch vụ thiết kế và sản xuất, biến ý tưởng của bạn thành sản phẩm thật!

Ghi công

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K (dựa trên 1996 GTOPO30), HydroLAKES, và USCB TIGER/Line.

Các công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Vui lòng ủng hộ dữ liệu mở và phần mềm FOSS.
