Bản đồ địa hình District of Columbia (DC), Mỹ kèm sông ngòi

Bản đồ địa hình nổi District Of Columbia, USA (DC) kèm sông ngòi và vùng nước ven bờ

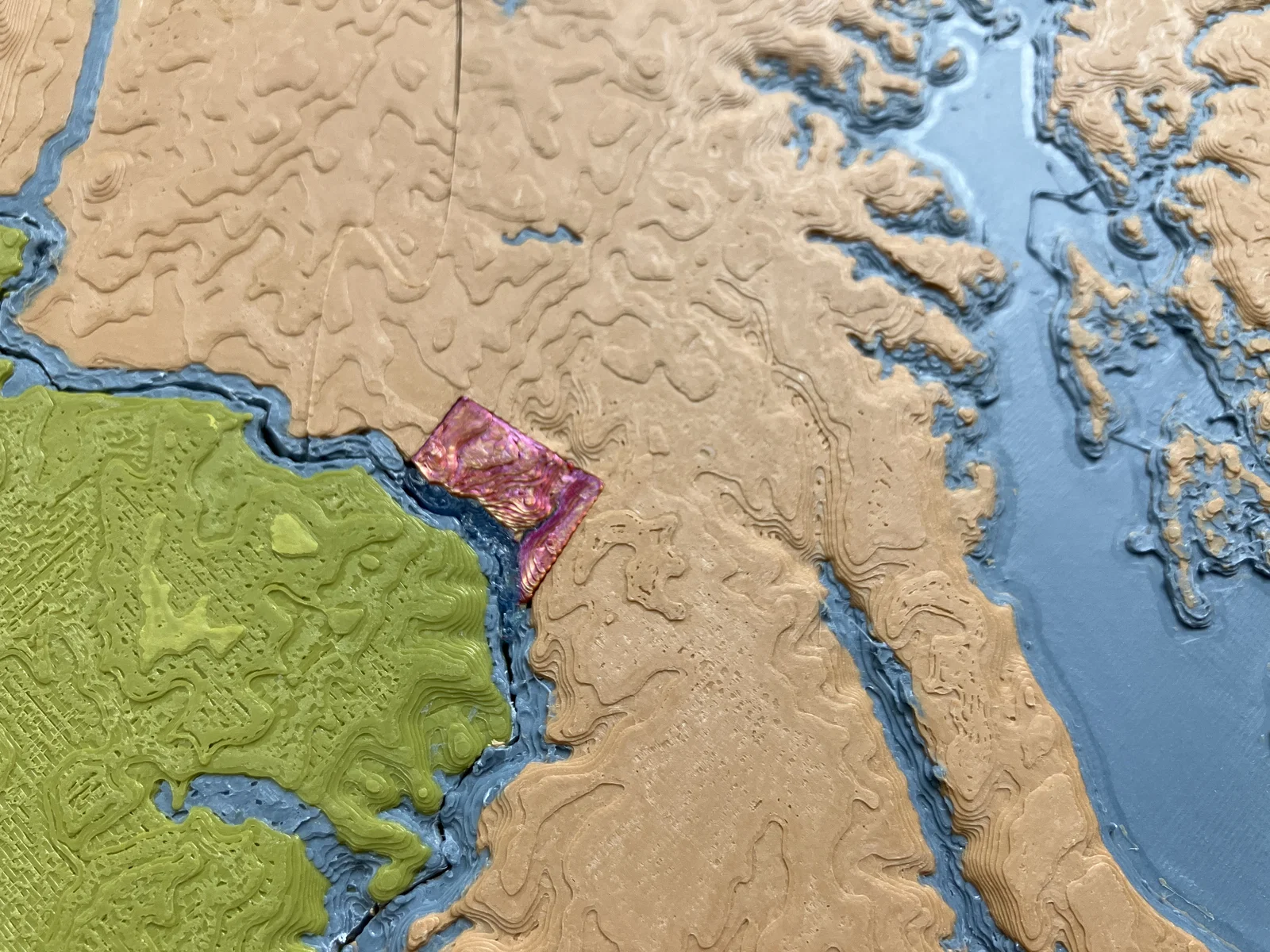

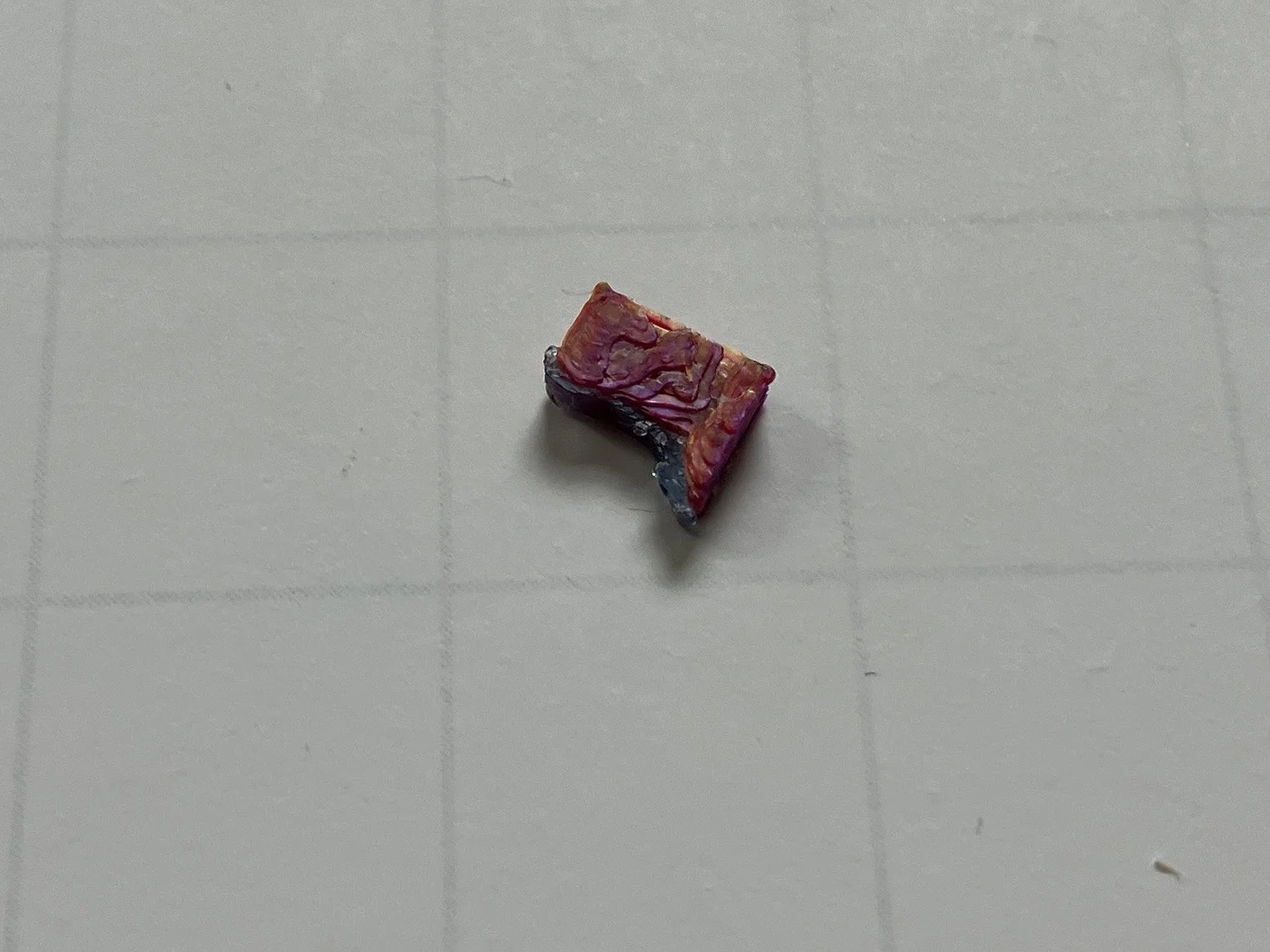

Địa hình, đường bờ biển, suối/sông, và hồ của District Of Columbia, USA (DC) trong bản đồ địa hình (topographic) và thủy văn (hydrographic) in 2 màu hoặc 1 màu! Tất cả các bang trong bộ sưu tập USA of Plastic đều ở tỉ lệ 1:2500000 và có thể ghép khớp với nhau như kiểu xếp hình.

Tải thêm nhiều bản đồ 3D có thể in

Thông số Model và Bản đồ

File 3D Model khuyến nghị để in ↓ Xem 🌟 hoặc ⭐ ↓

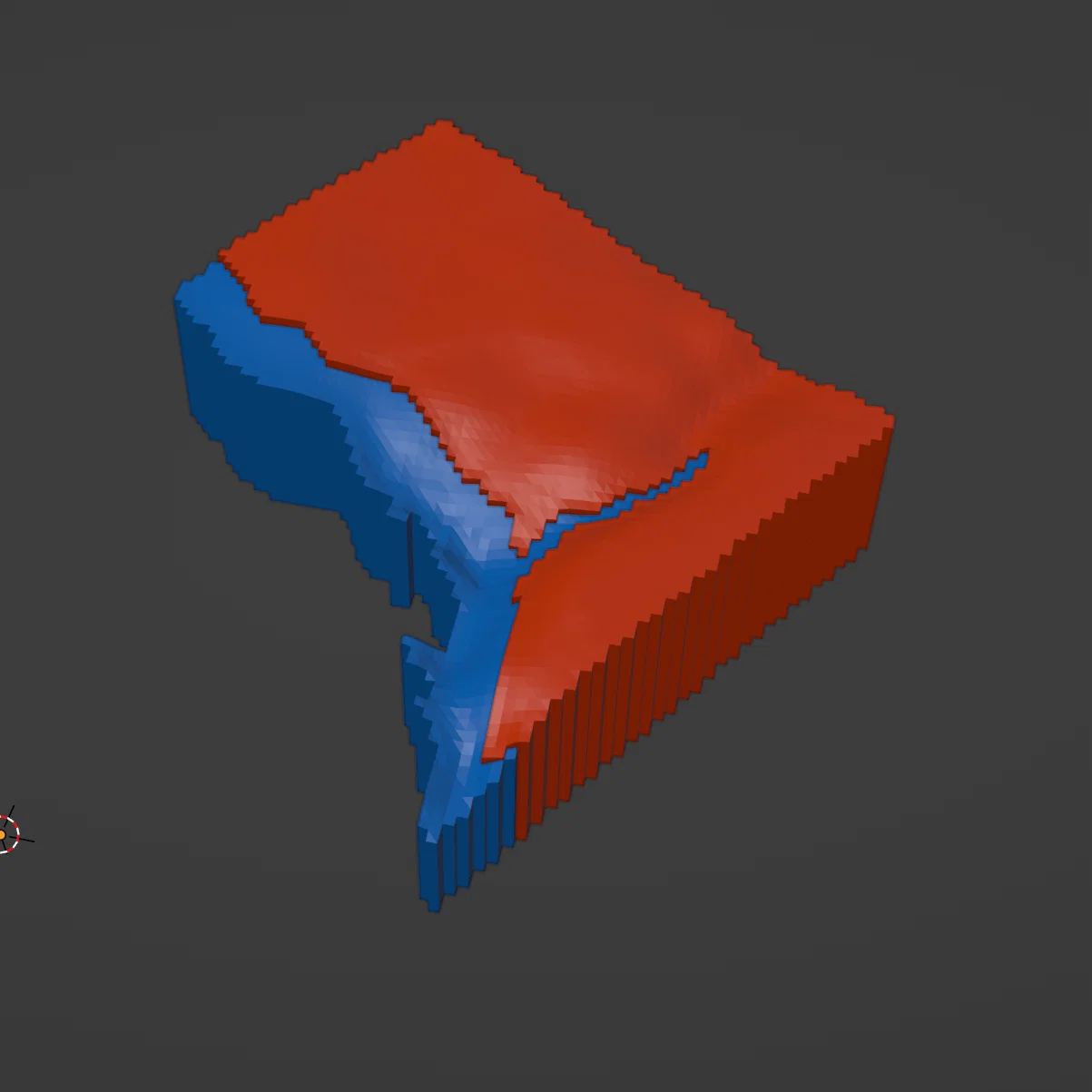

• DC-sqrt-dual.3mf 🌟 (Chỉ dùng dual extrusion ⚠)
• DC-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyến nghị chỉ tải đúng file model bạn cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Định nghĩa

Ý nghĩa

STATE

Viết tắt bang

ESCALING

Cách scale độ cao theo Linear hoặc Square Root (sqrt).

EXTRUDER

Model 2 màu (Dual) hoặc 1 màu (Single) theo kiểu extrusion

STYLE* (tùy chọn)

Kiểu đặc biệt hoặc tiểu vùng của model. STYLE chỉ xuất hiện khi file model là kiểu đặc biệt hoặc model chỉ dành riêng cho một tiểu vùng.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (tùy chọn)

Mảnh cắt sẵn dạng ghép khóa số ##, phù hợp bàn in 180 mm x 180 mm.

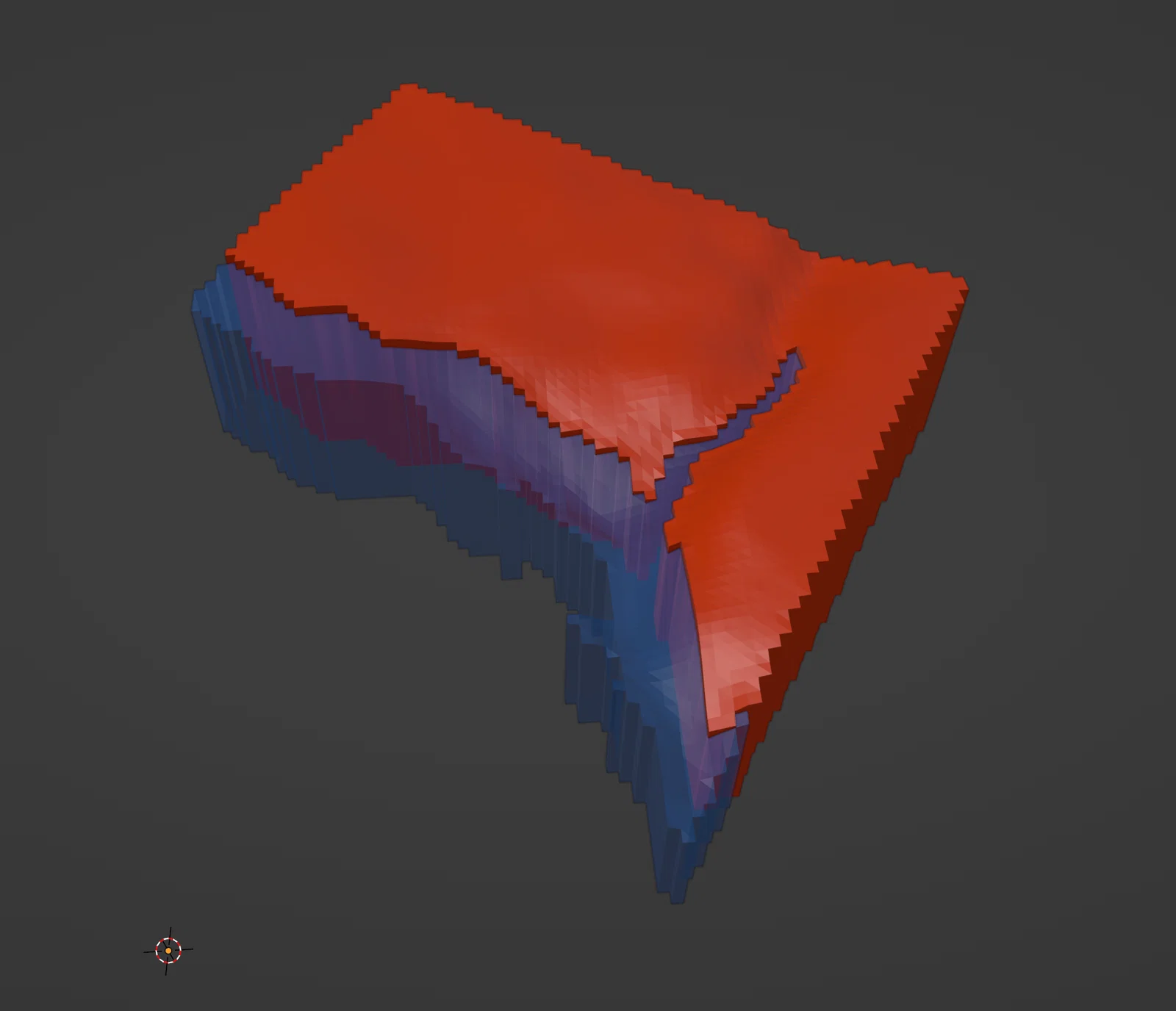

*Mặc định _STYLE_ là model có các yếu tố mặt nước nằm trên những vùng đất thấp bị ngập. Phần đất bị ngập này có thể thấy được khi in các lớp nước bằng filament trong suốt. Kiểu mặc định giúp giảm lượng filament màu phụ (màu nước). _transparent_ style có các yếu tố mặt nước xuyên suốt qua phần đất để truyền sáng tối đa khi dùng filament phát sáng (glow) và trong suốt.

†Nếu không có file nhiều phần, nghĩa là mình chưa tạo model ghép khóa cho bang này. Bạn follow và để lại bình luận yêu cầu để mình bổ sung và cập nhật về sau.

Các model ở định dạng 3MF, tương tự STL nhưng “xịn” hơn. 3MF có dung lượng nhỏ hơn và có thể lưu riêng các đối tượng đất và nước đã canh thẳng hàng, giúp in dual color dễ dàng. 3MF được hỗ trợ trong Cura, PrusaSlicer và nhiều phần mềm 3D slicer khác.

Cài đặt in khuyến nghị

In model theo dạng phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material nên in các model *-single.3mf.

Để làm nổi bật suối/sông, hồ và đường bờ biển, dùng filament glow-in-the-dark hoặc translucent — hoặc đơn giản là dùng màu khác so với nền!

Tải profile cài đặt in Cura đã tối ưu cho topo maps TẠI ĐÂY.

Bạn có thể scale model lớn/nhỏ tùy theo kích thước máy in; tỉ lệ cuối cùng của bản đồ cũng sẽ được scale theo tương ứng. Ví dụ: scale 200% trên tỉ lệ trước đó 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa khổ máy trong Cura, việc merge objects _(Ctrl+Alt+G)_ trước sẽ giúp các đối tượng in 2 màu luôn canh thẳng hàng.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, làm mát và tình trạng oozing của máy in 3D của bạn!

Slicer Setting

Giá trị khuyến nghị cho nozzle 0.4 mm

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 hoặc 2

Ooze Shield

Yes

Cần dựng model và in một địa điểm/bản đồ theo yêu cầu để làm đồ trưng bày hoặc quà tặng? Liên hệ mình ([email protected]) để đặt dịch vụ thiết kế và sản xuất, biến ý tưởng của bạn thành hiện thực!

Credits

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K dựa trên 1996 GTOPO30, HydroLAKES, và USCB TIGER/Line.

Các công cụ được dùng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Vui lòng ủng hộ dữ liệu mở và phần mềm FOSS.
