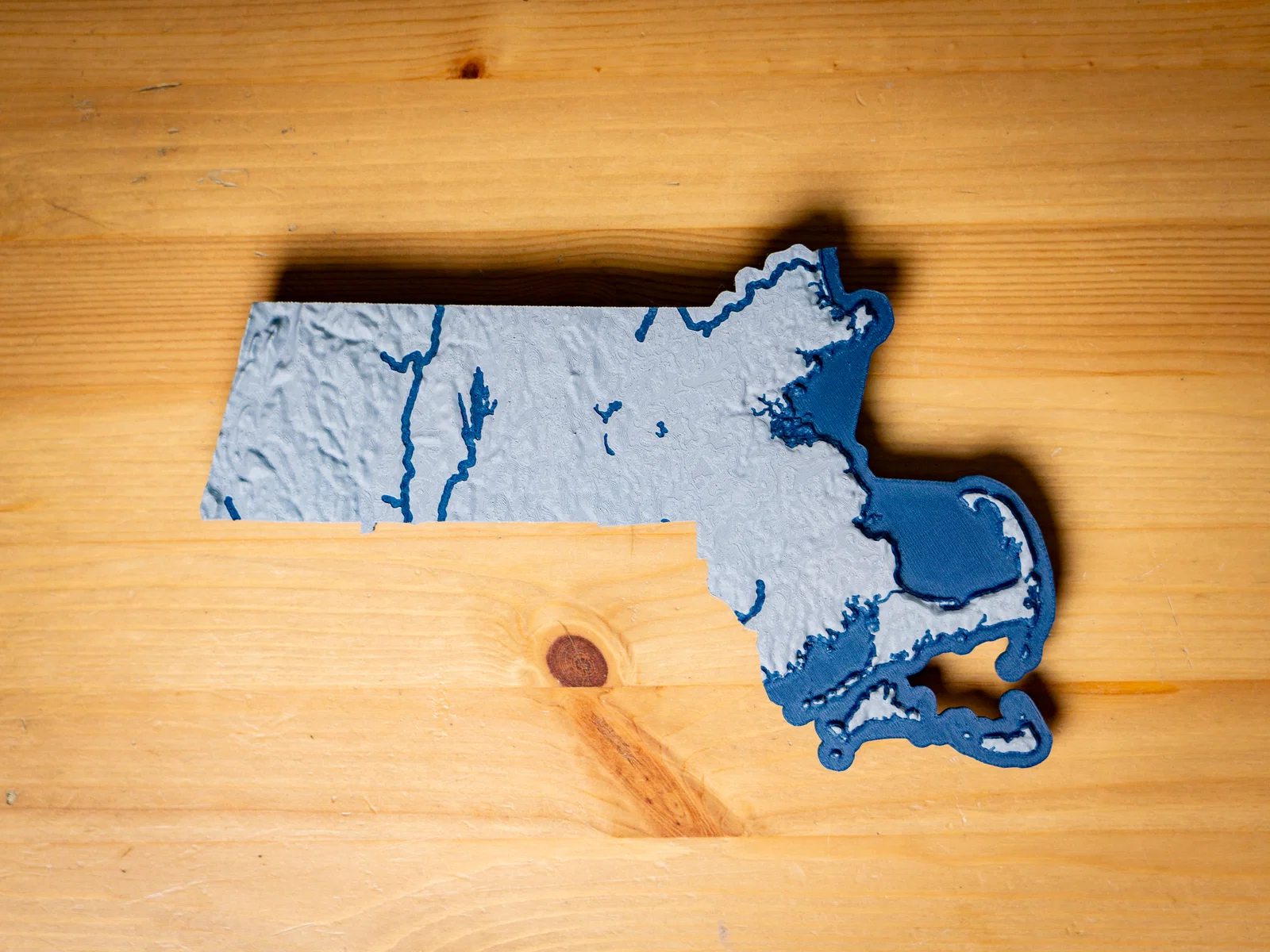

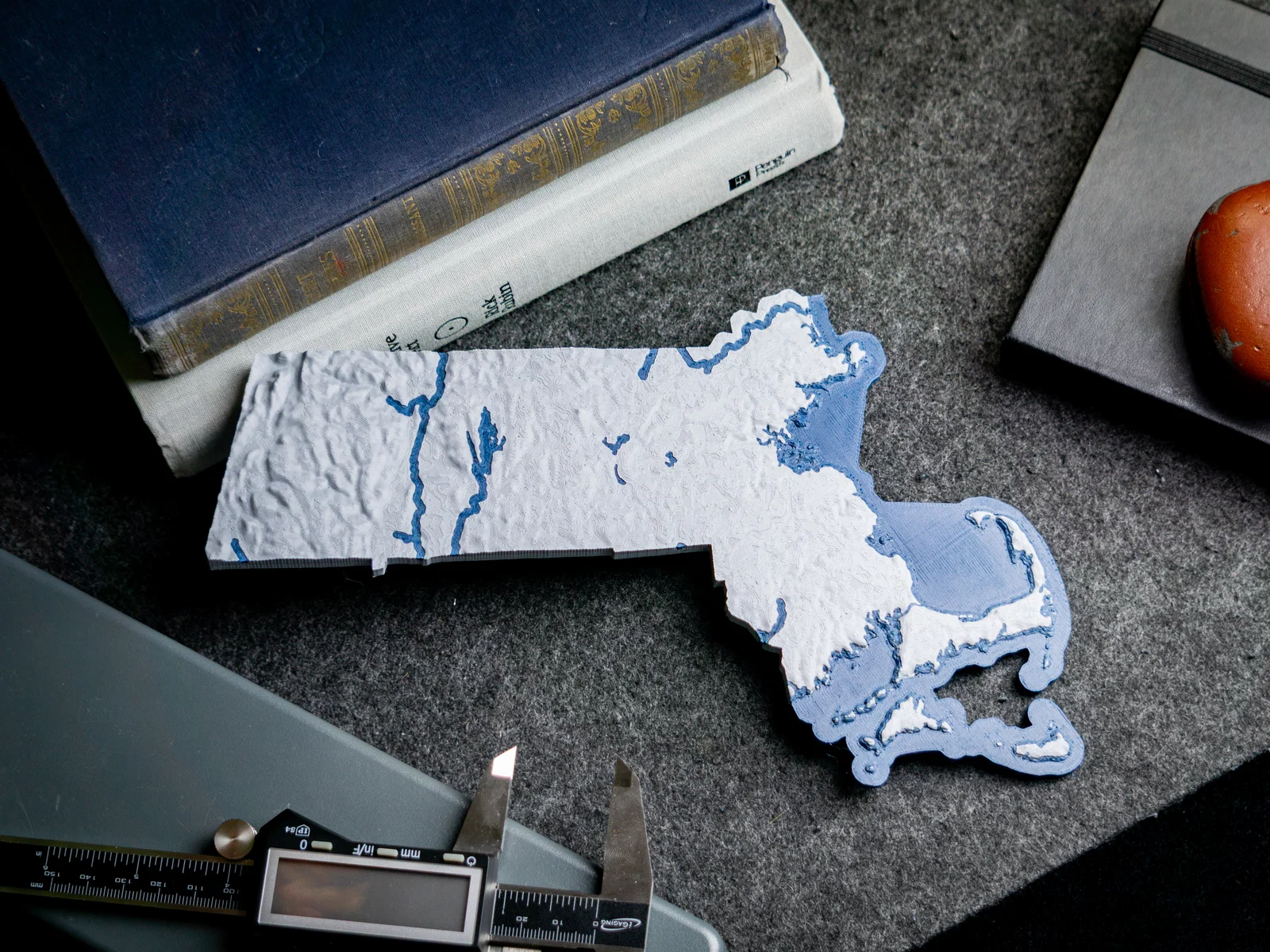

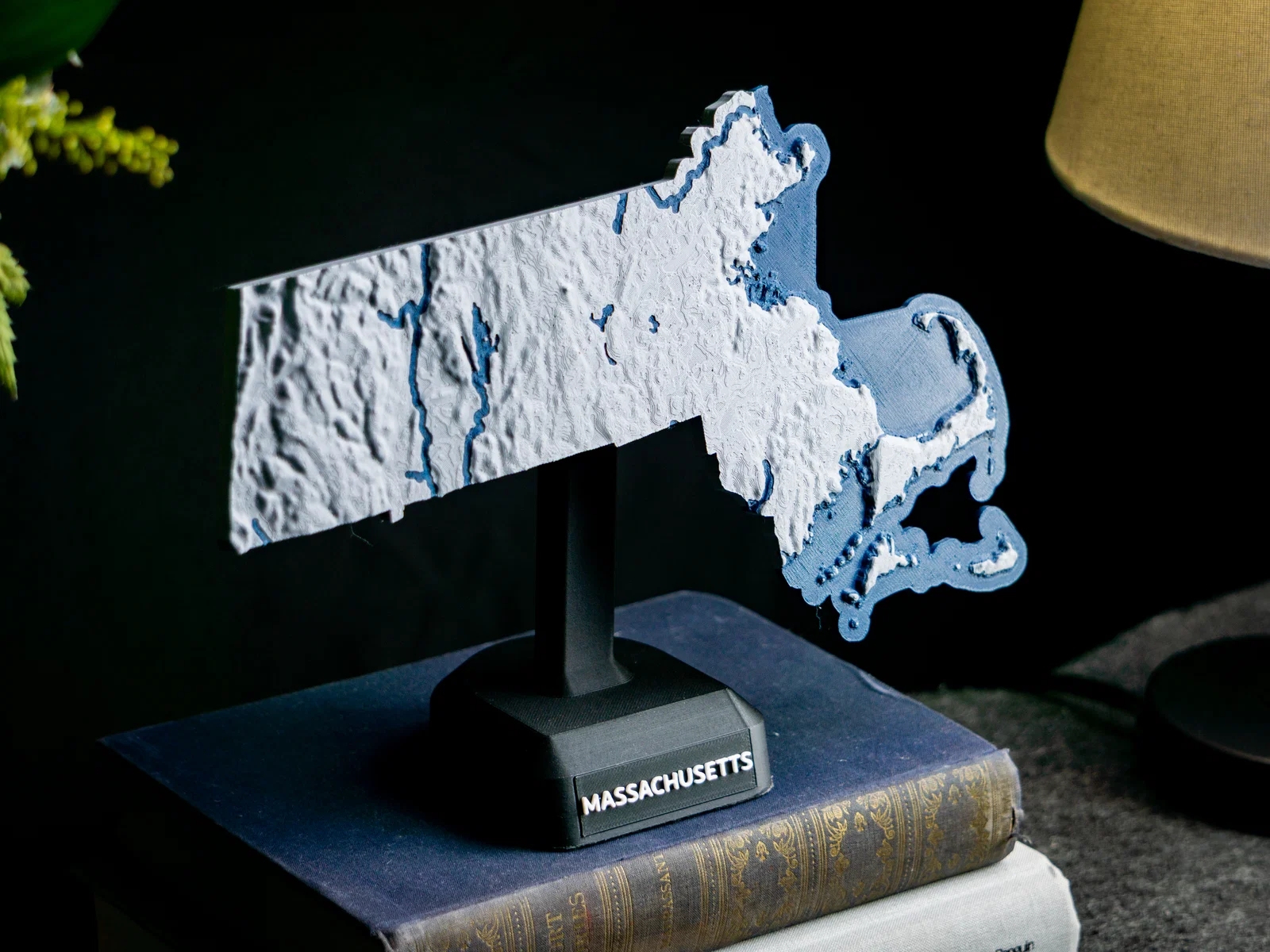

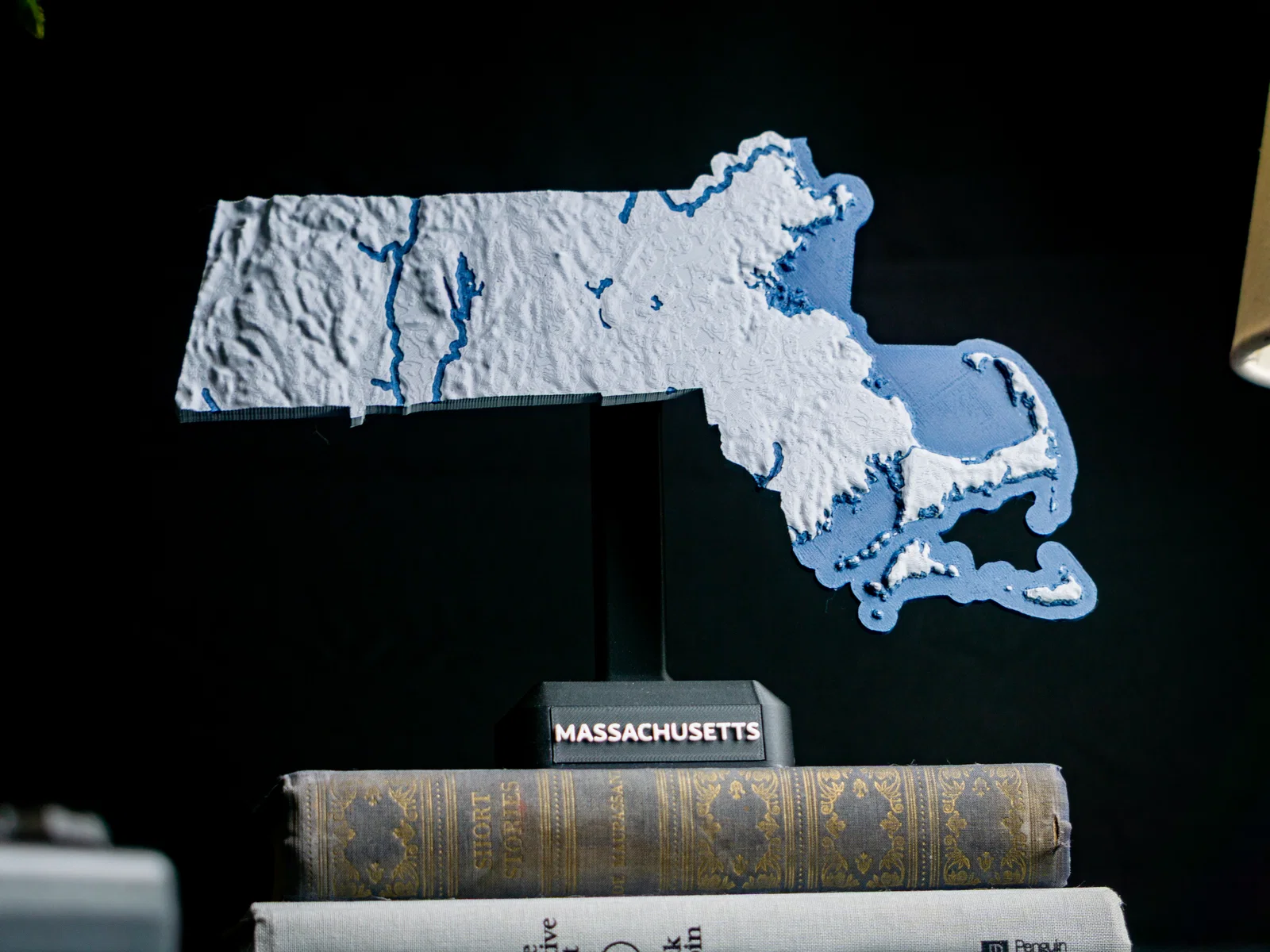

Bản đồ địa hình nổi Massachusetts, USA (MA) kèm thủy hệ (sông, hồ, ven biển)

Bản đồ địa hình nổi Massachusetts, USA (MA) kèm sông suối và vùng nước ven biển

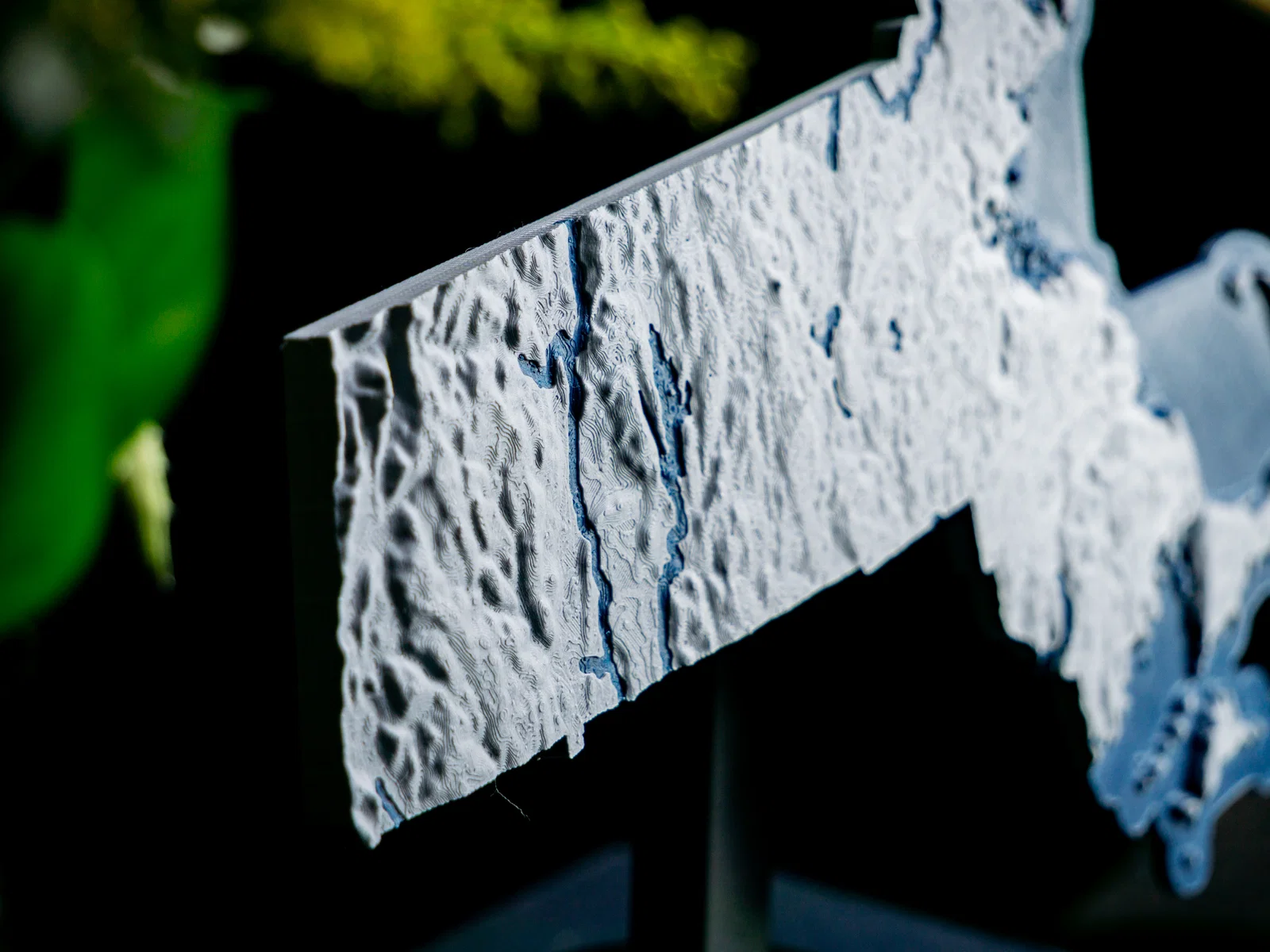

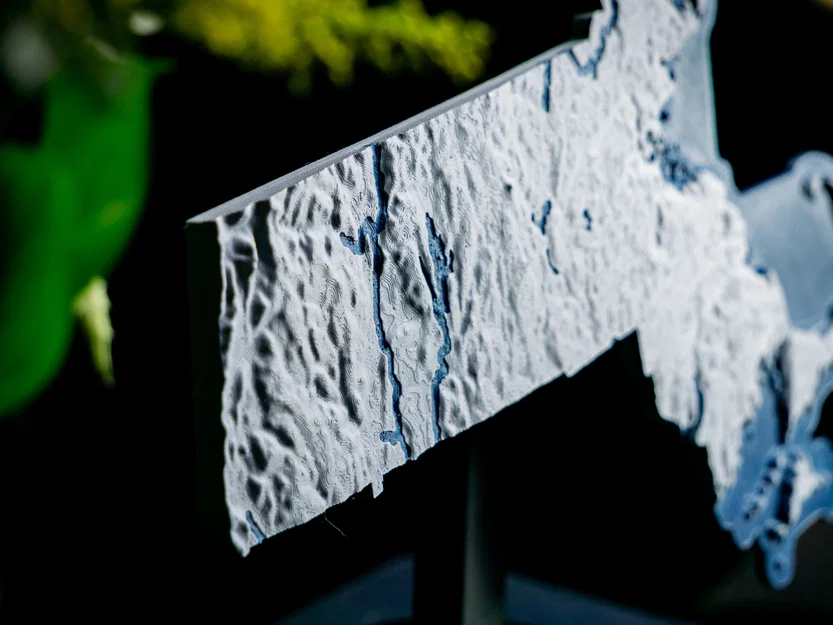

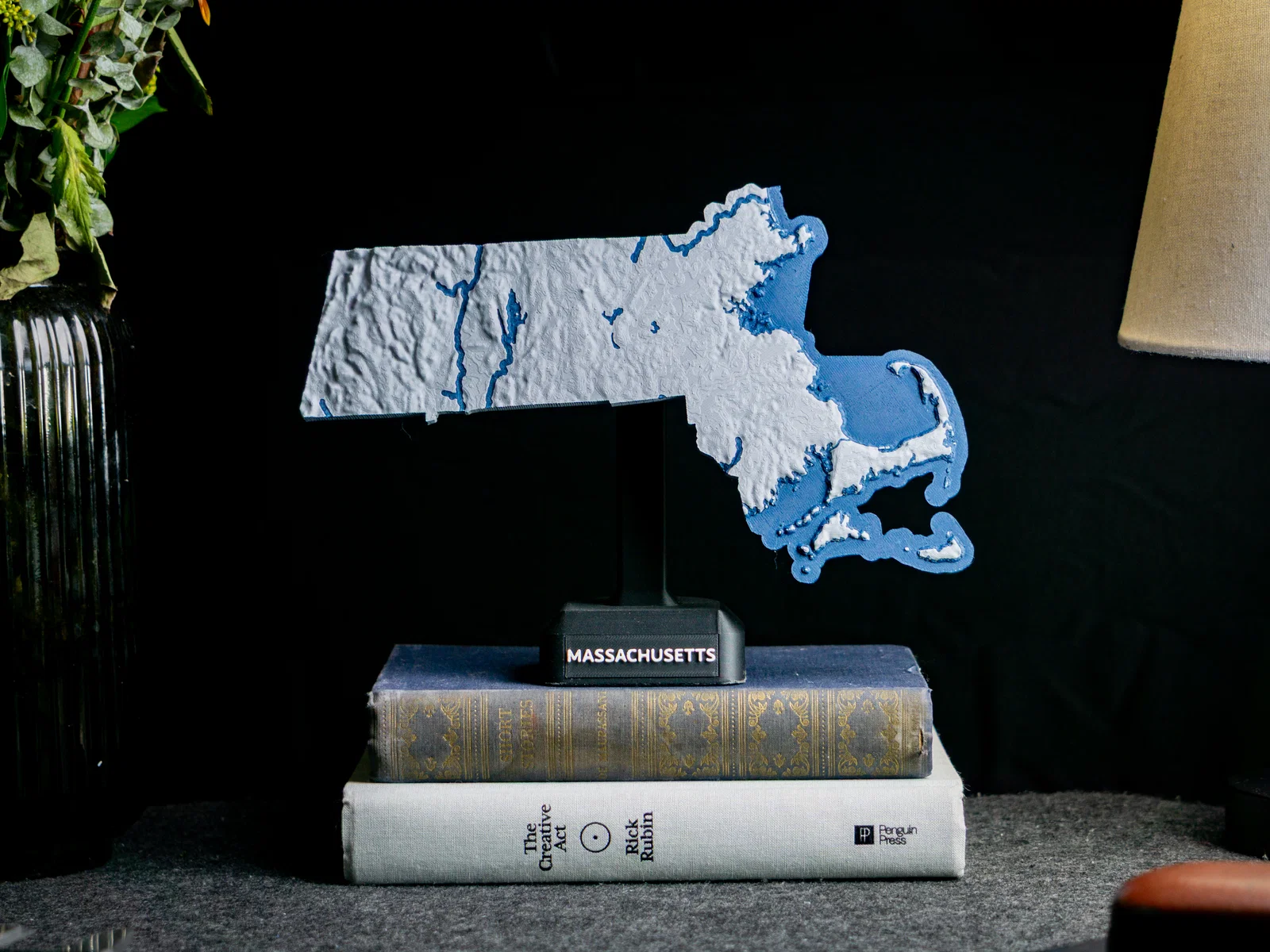

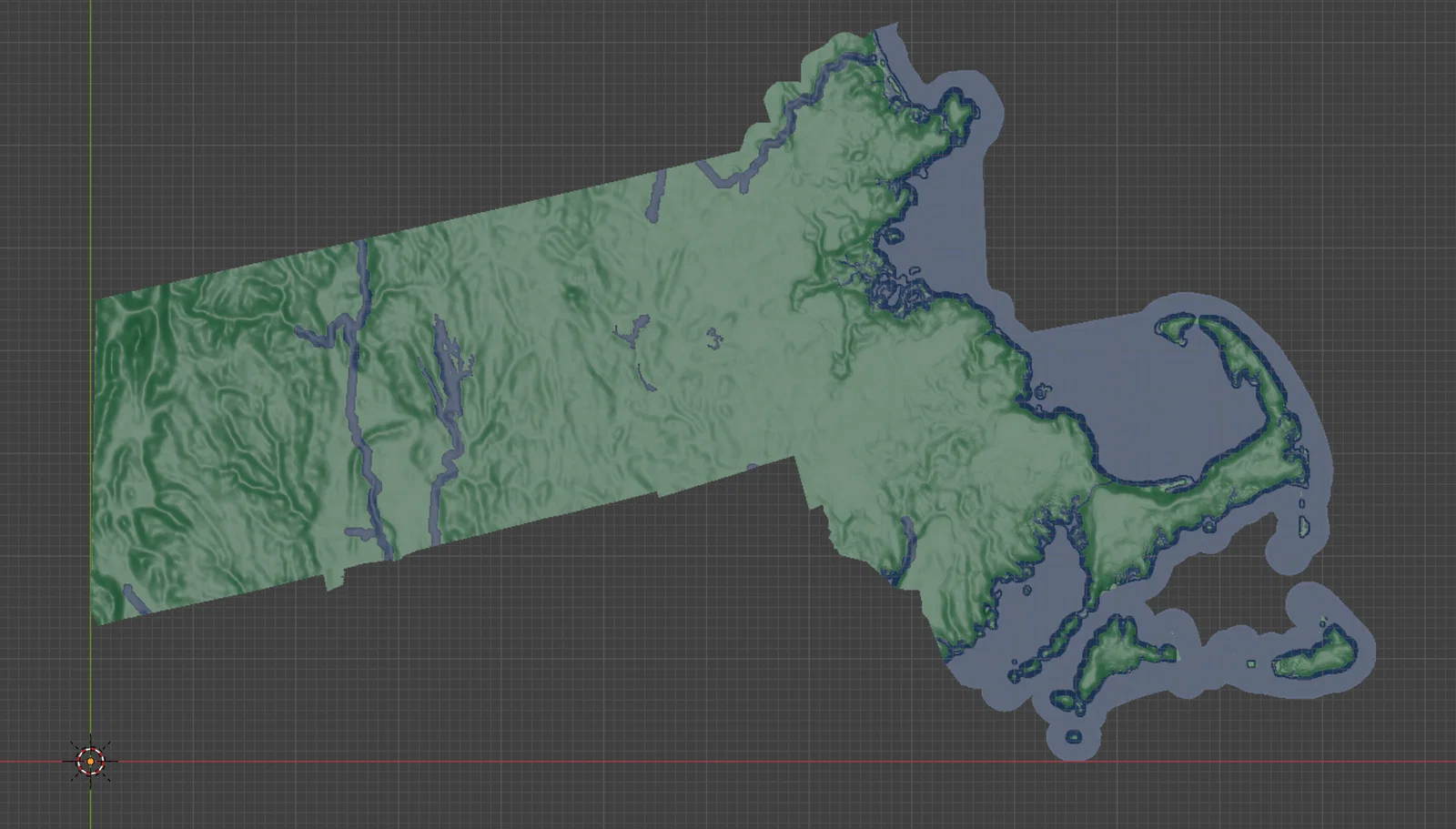

Địa hình Massachusetts, USA với núi, đường bờ biển, suối và hồ trong một bản đồ topographic và hydrographic in hai màu (dual) hoặc một màu (single)! Tất cả các bang dạng topographic trong dự án USA of Plastic đều ở tỉ lệ 1:2500000 và có thể ghép khớp với nhau như trò xếp hình.

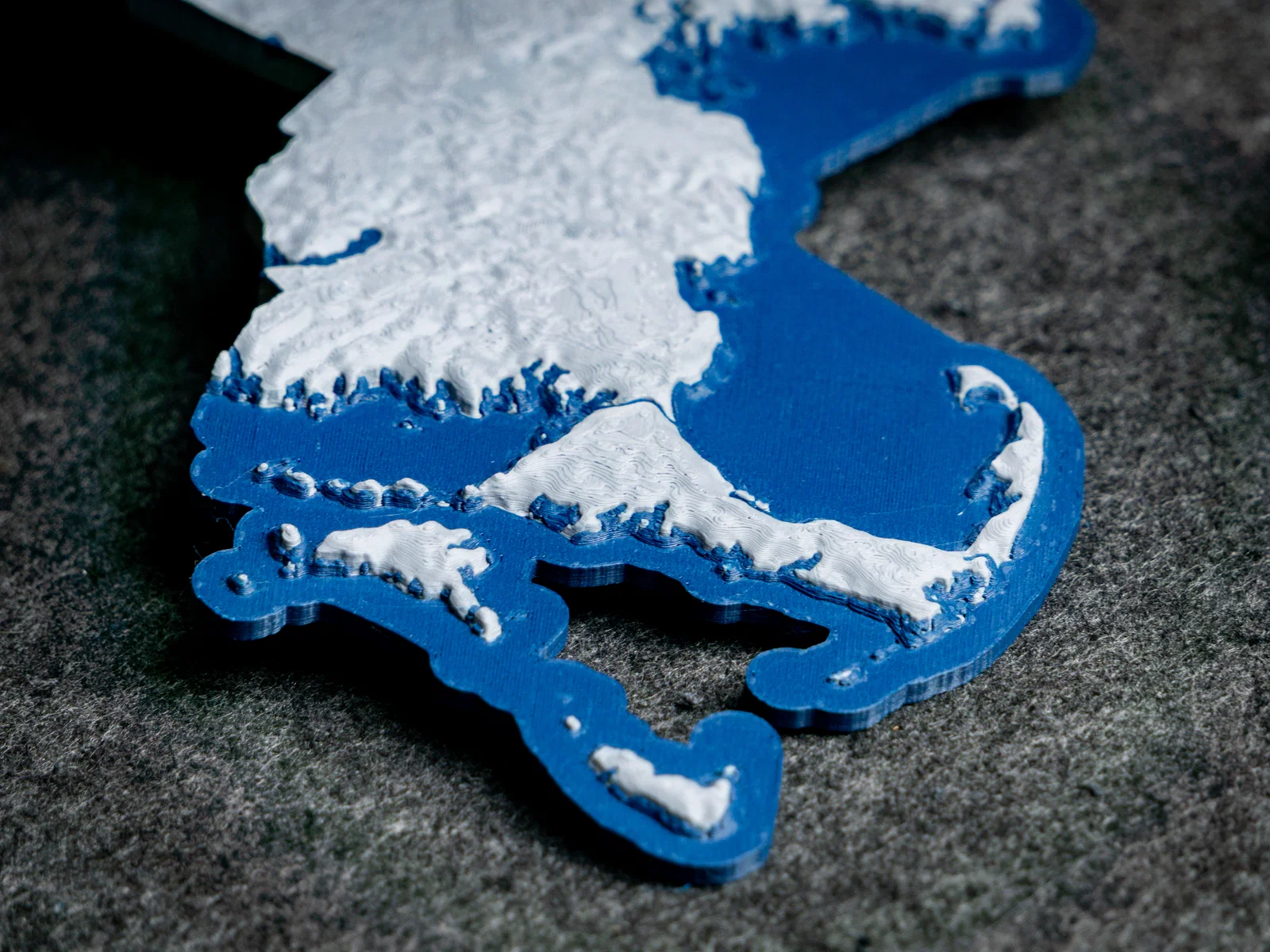

Làm nổi bật suối, hồ và đường bờ biển bằng filament glow-in-the-dark hoặc translucent — hoặc đơn giản là dùng một màu khác so với phần nền!

Tải thêm các bản đồ 3D để in

Thông số model và bản đồ

File 3D Model khuyên in ↓ Xem 🌟 hoặc ⭐ ↓

• MA-sqrt-dual.3mf 🌟 (Chỉ dual extrusion ⚠)
• MA-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyên bạn chỉ tải đúng file cần dùng để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Definition

Meaning

STATE

Viết tắt bang

ESCALING

Kiểu scale độ cao Linear hoặc Square Root (sqrt).

EXTRUDER

Model 2 màu (Dual) hoặc 1 màu (Single) theo kiểu extrusion

STYLE* (tùy chọn)

Kiểu đặc biệt hoặc tiểu vùng (subregion) của model. STYLE chỉ xuất hiện khi file là kiểu đặc biệt hoặc model chỉ dành riêng cho một tiểu vùng đặc biệt.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (tùy chọn)

Mảnh cắt sẵn dạng ghép khớp (interlocking) số ##, phù hợp bed 180 mm x 180 mm.

*Mặc định STYLE là model có các lớp nước nằm trên các vùng đất thấp bị ngập. Phần đất bị ngập này có thể nhìn thấy khi in các lớp nước bằng filament trong suốt (transparent). Kiểu mặc định giúp giảm lượng filament màu phụ (màu nước) cần dùng. transparent style có các chi tiết nước xuyên suốt qua phần đất để truyền sáng tối đa khi dùng filament glow và filament trong suốt.

†Nếu không có file nhiều phần (multi-part), nghĩa là mình chưa tạo các model ghép khớp cho bang này. Follow mình và để lại bình luận yêu cầu để mình bổ sung/ cập nhật trong tương lai.

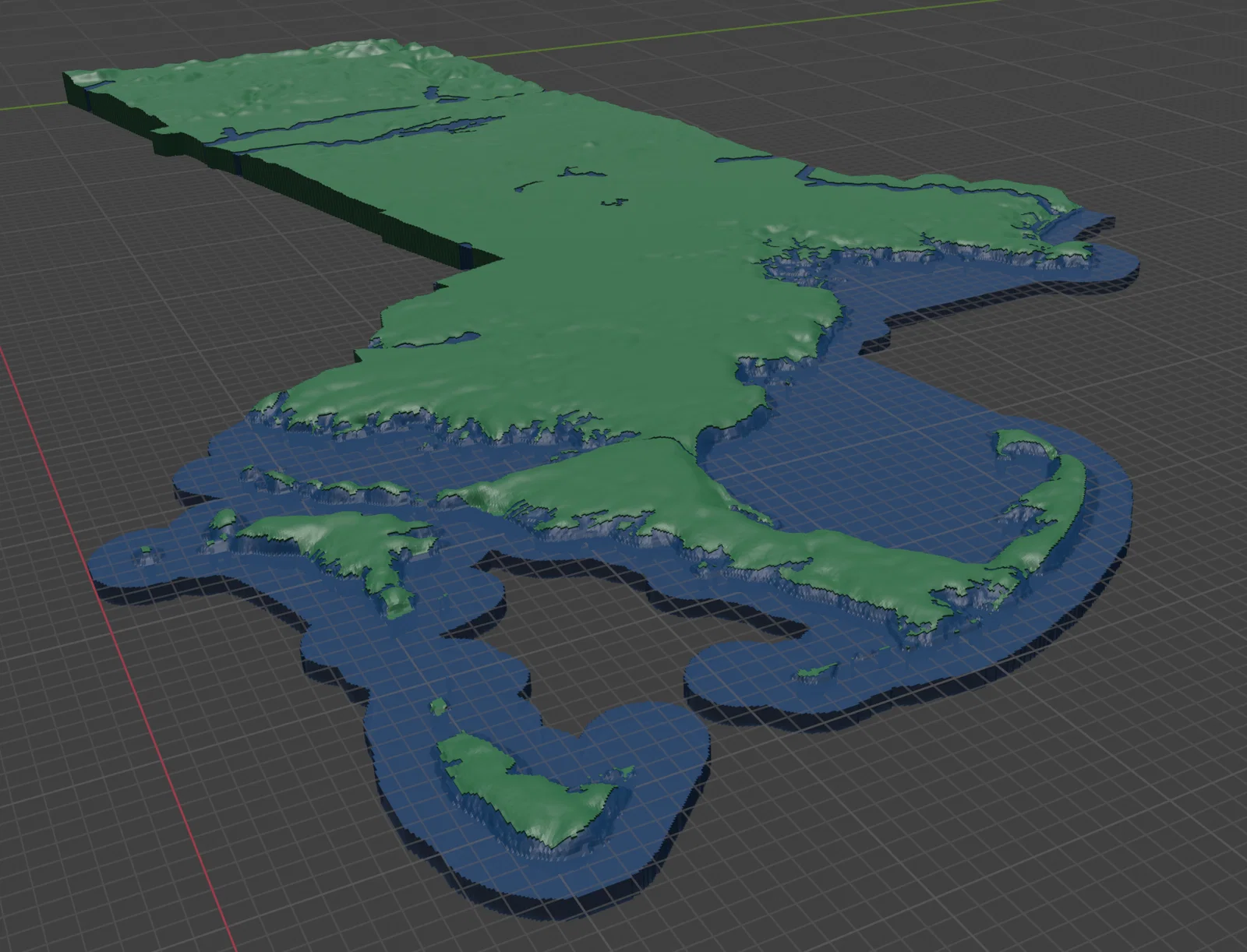

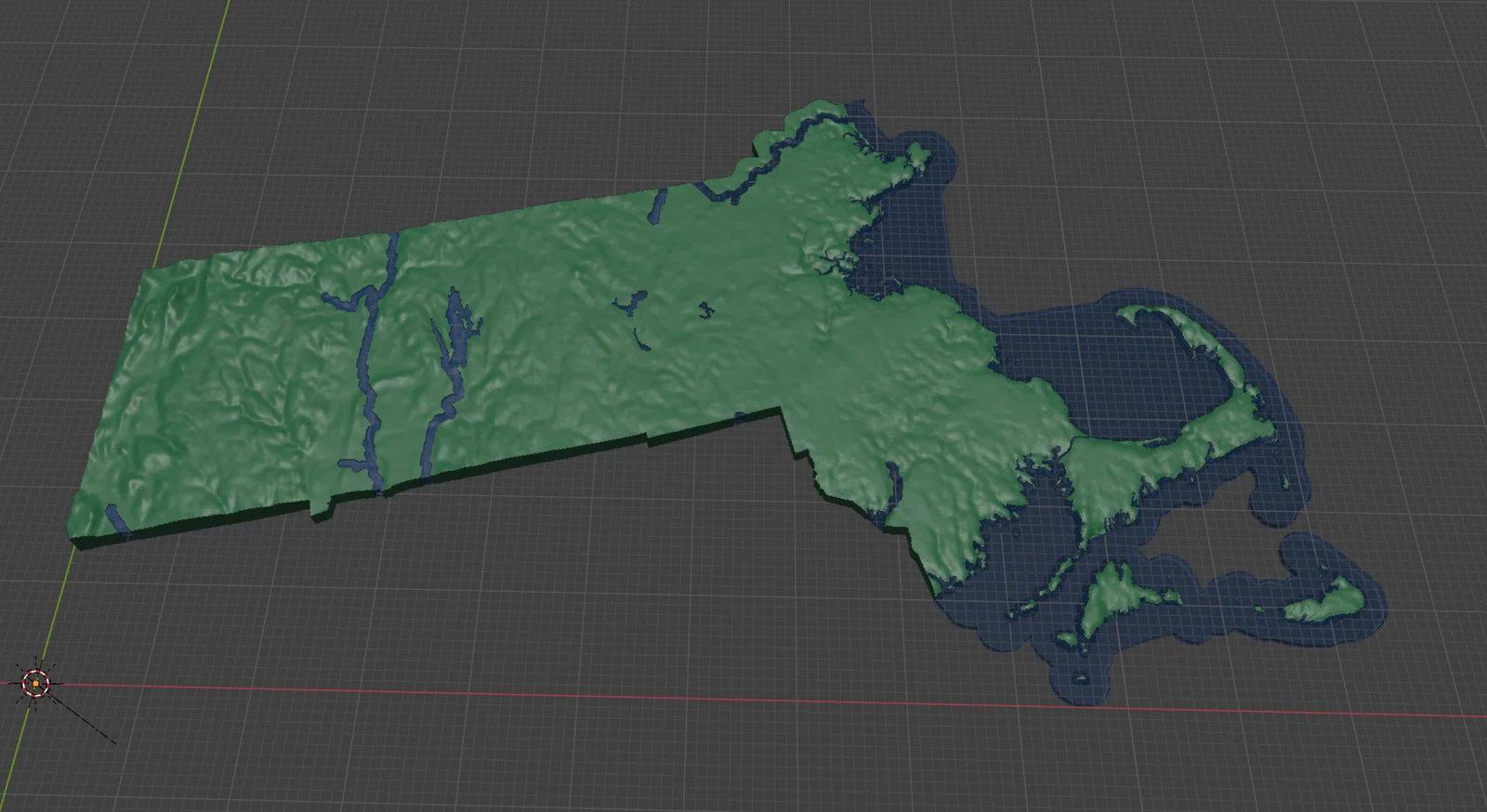

Model ở định dạng 3MF, giống STL nhưng “xịn” hơn. 3MF nhẹ hơn và có thể lưu các object đất và nước tách riêng nhưng đã canh khớp, tiện cho in hai màu. 3MF được hỗ trợ trong Cura, PrusaSlicer và các 3D slicer khác.

Thiết lập in khuyến nghị

In model nằm phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material thì nên in các model *-single.3mf.

Tải profile Cura đã tối ưu cho in topo maps TẠI ĐÂY.

Bạn có thể phóng to/thu nhỏ model để vừa khổ máy in; tỉ lệ cuối của bản đồ sẽ thay đổi tương ứng. Ví dụ: scale 200% từ tỉ lệ ban đầu 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa khổ máy trong Cura, hãy merge objects `(Ctrl+Alt+G)` trước để giữ các object in 2 màu canh thẳng hàng.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, làm mát và hiện tượng oozing của máy in 3D của bạn!

Slicer Setting

Giá trị khuyên dùng cho nozzle 0.4 mm

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 or 2

Ooze Shield

Yes

Cần dựng/in một địa điểm hay bản đồ riêng để làm vật trưng bày hoặc quà tặng? Liên hệ mình ([email protected]) để dùng dịch vụ thiết kế và sản xuất, biến ý tưởng của bạn thành sản phẩm thật!

Ghi công

Dự án bản đồ địa hình USAofPlastic dùng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K dựa trên GTOPO30 (1996), HydroLAKES và USCB TIGER/Line.

Các công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Mong bạn ủng hộ open data và phần mềm FOSS.
