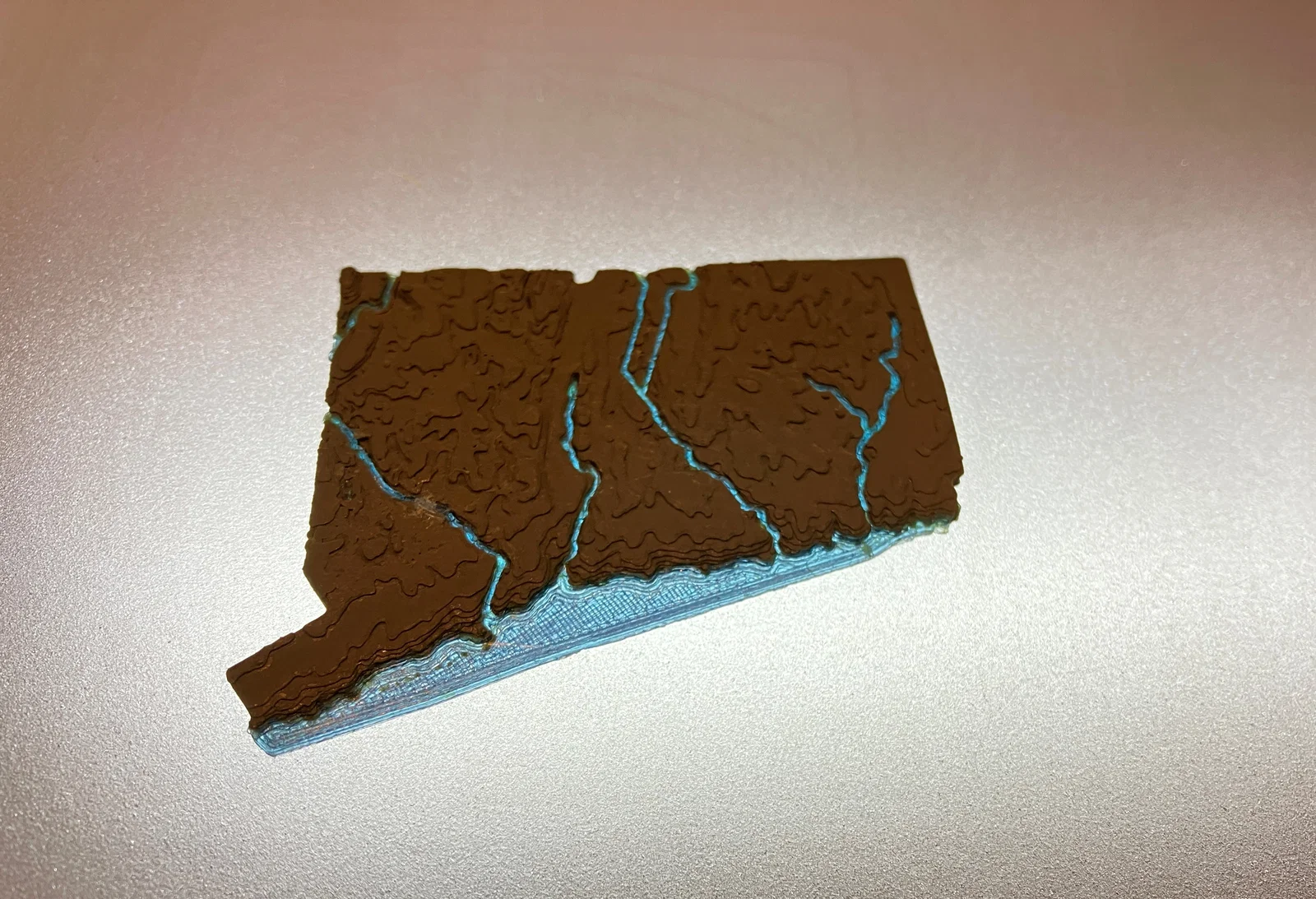

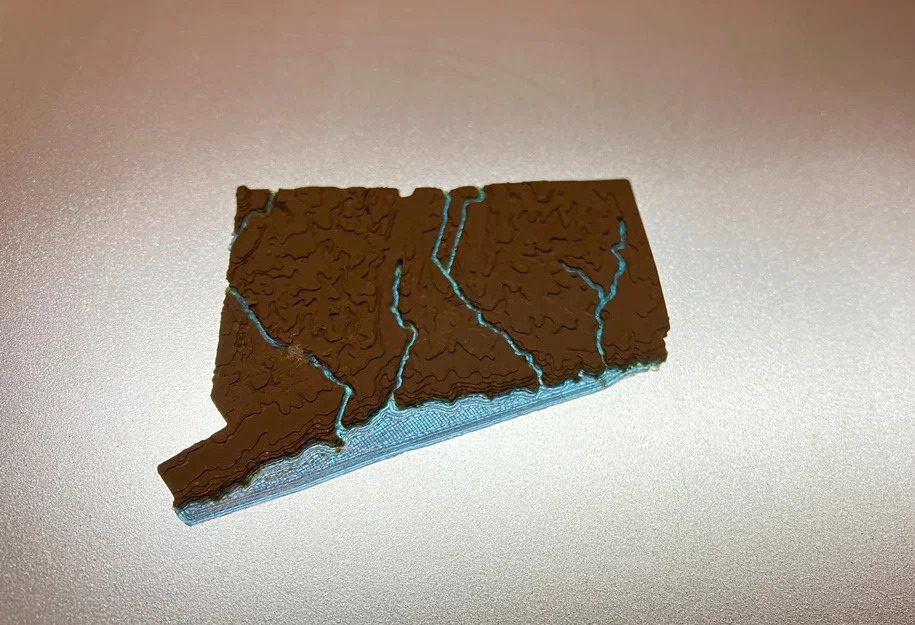

Bản đồ địa hình Connecticut, USA (CT) kèm chi tiết thủy văn

Bản đồ địa hình nổi Connecticut, USA (CT) kèm sông suối và vùng nước ven biển

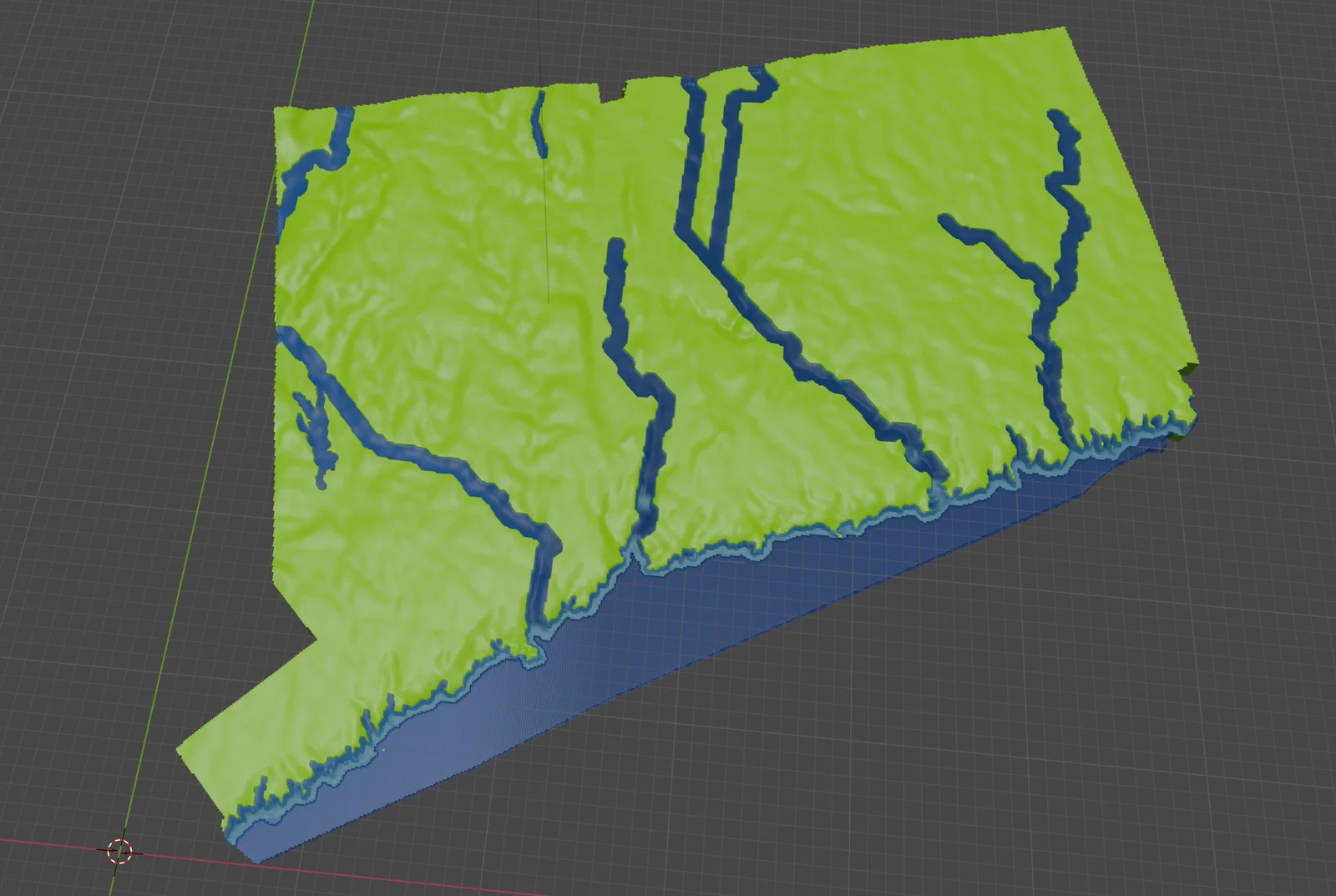

Bản đồ địa hình & thủy văn Connecticut, USA với núi, đường bờ biển, suối và hồ, in được dạng 2 màu (dual) hoặc 1 màu (single)! Tất cả các bang trong dự án USA of Plastic đều theo tỉ lệ 1:2500000 và có thể ghép khớp với nhau như trò xếp hình.

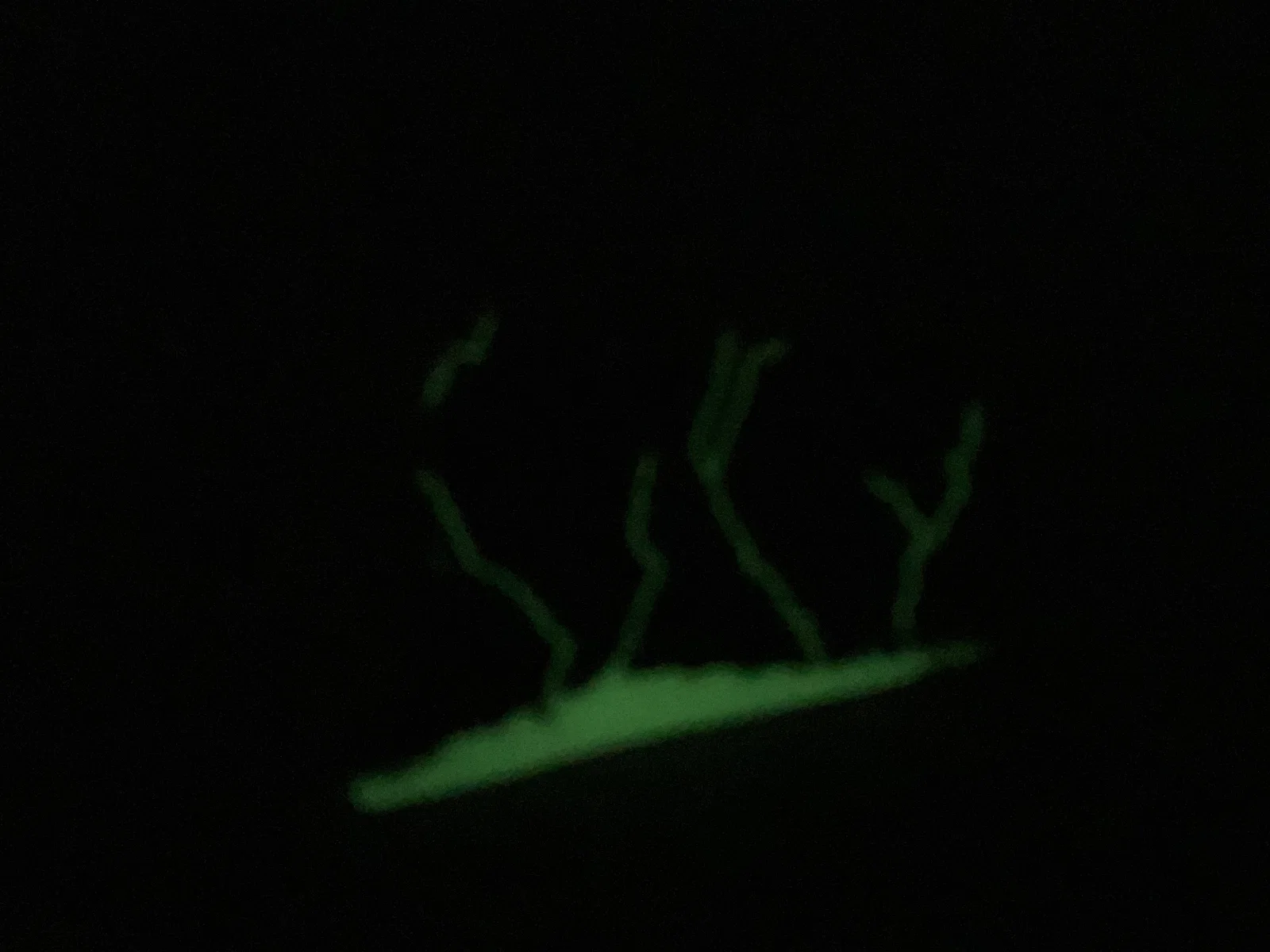

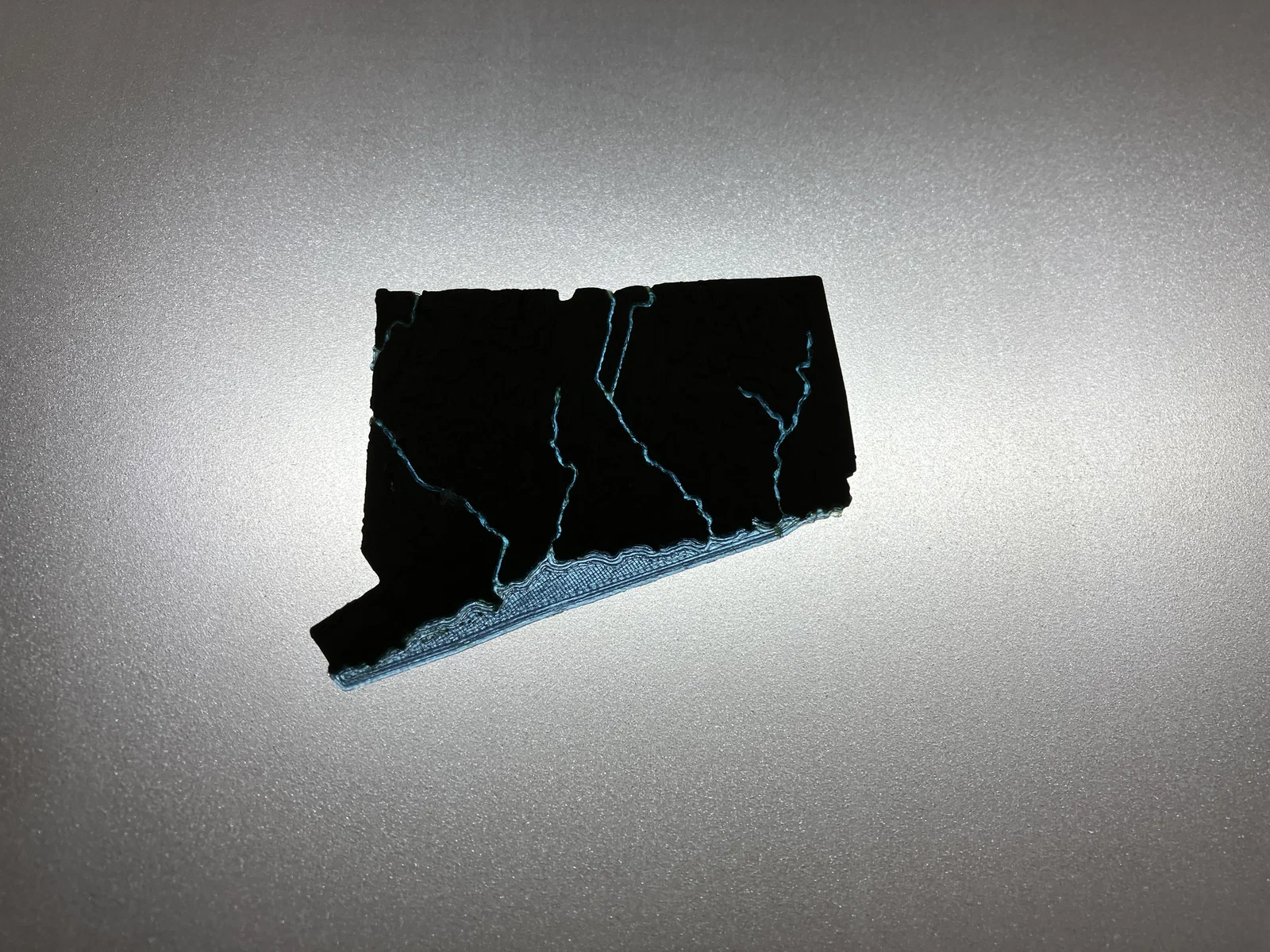

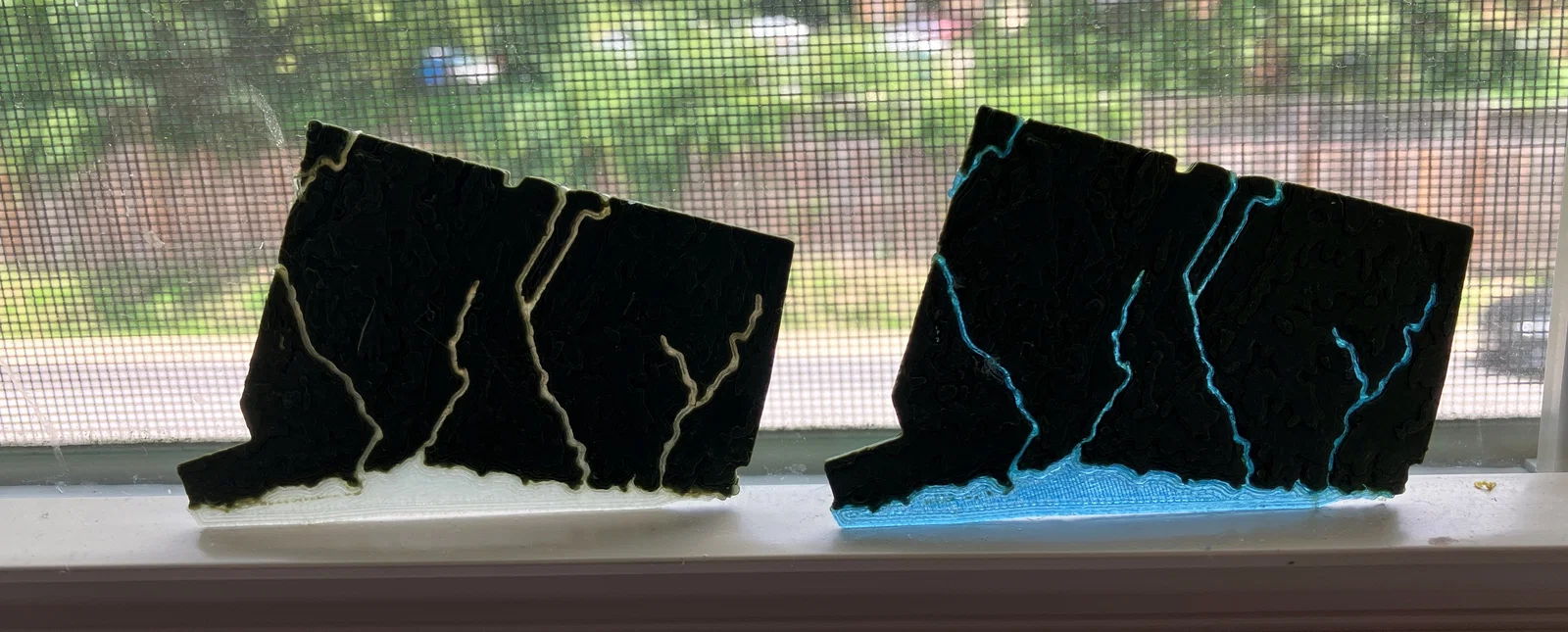

Bạn có thể làm nổi bật suối, hồ và đường bờ biển bằng filament phát sáng trong bóng tối (glow-in-the-dark) hoặc filament trong mờ (translucent) — hoặc đơn giản là dùng một màu khác so với phần nền!

Tải thêm các bản đồ 3D để in

Thông số model và bản đồ

File 3D khuyên in ↓ Xem 🌟 hoặc ⭐ ↓

• CT-sqrt-dual.3mf 🌟 (Chỉ dành cho dual extrusion ⚠)
• CT-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyên bạn chỉ tải đúng file model mình cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng quy ước tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Definition

Meaning

STATE

Viết tắt tên bang

ESCALING

Tỉ lệ chiều cao (elevation scaling) dạng Linear hoặc Square Root (sqrt).

EXTRUDER

Model 2 màu (Dual) hoặc 1 màu (Single) theo kiểu đùn (extrusion)

STYLE* (không bắt buộc)

Phong cách đặc biệt hoặc tiểu vùng của model. STYLE chỉ có khi file là kiểu đặc biệt hoặc chỉ áp dụng cho một tiểu vùng nhất định.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (không bắt buộc)

Mảnh ghép cắt sẵn dạng interlocking, số ##, vừa khổ bàn in 180 mm x 180 mm.

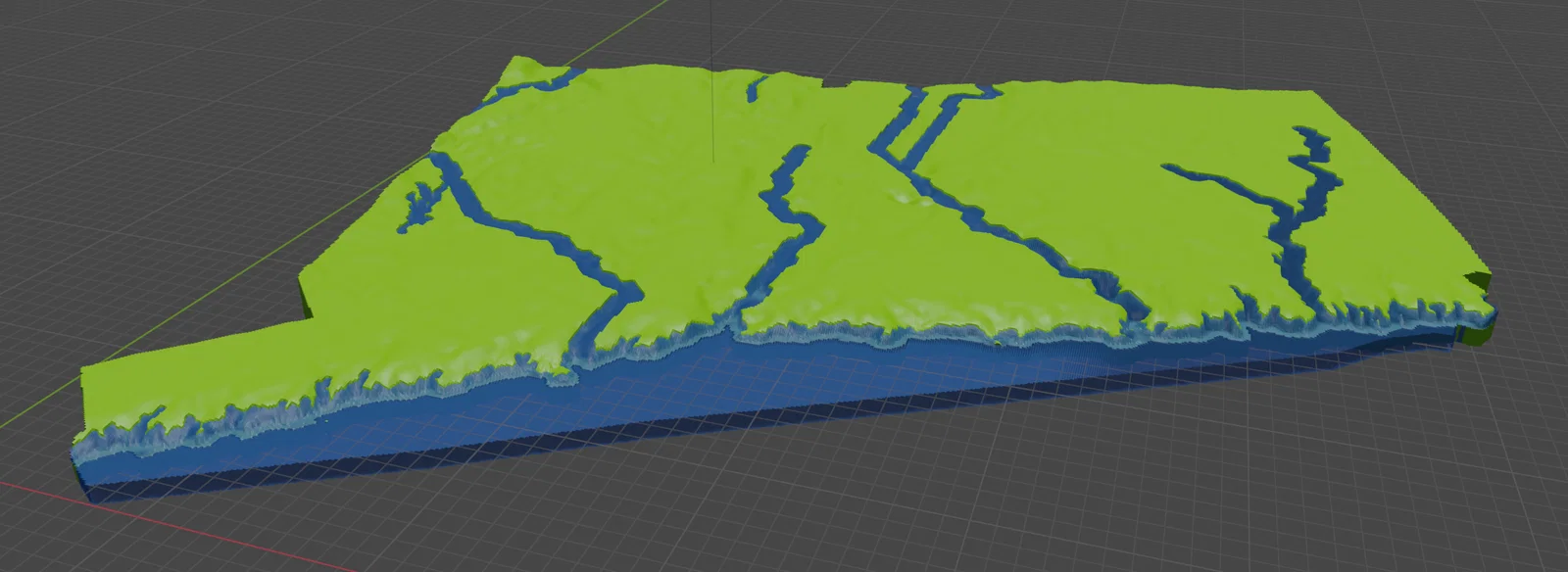

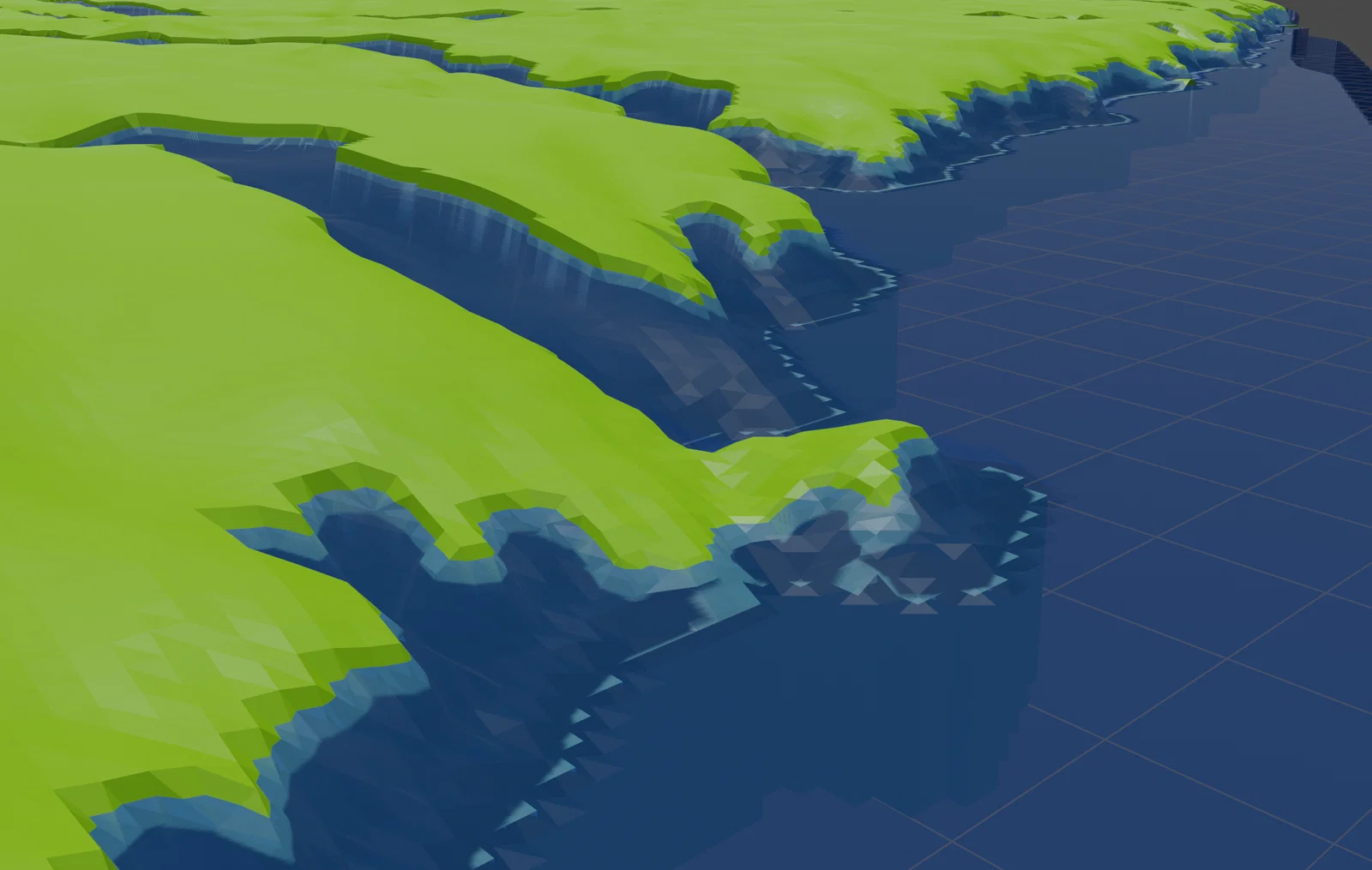

*Mặc định _STYLE_ là model có các chi tiết mặt nước nằm trên các vùng đất thấp bị ngập. Vùng đất bị ngập này có thể thấy khi in lớp nước bằng filament trong suốt. Kiểu mặc định giúp giảm lượng filament màu phụ (màu nước). _transparent_ là kiểu mà các chi tiết phần nước xuyên suốt qua phần đất để truyền sáng tối đa khi dùng filament phát sáng và trong suốt.

†Nếu không có file dạng nhiều phần, nghĩa là mình chưa tạo các model ghép mảnh cho bang này. Bạn theo dõi và để lại bình luận yêu cầu để mình bổ sung và cập nhật trong tương lai.

Các model ở định dạng 3MF, tương tự STL nhưng “xịn” hơn. 3MF có dung lượng nhỏ hơn và lưu được các object đất và nước tách riêng nhưng đã căn thẳng hàng, giúp in 2 màu dễ dàng. 3MF được hỗ trợ trong Cura, PrusaSlicer và nhiều phần mềm 3D slicer khác.

Cài đặt in khuyến nghị

In model theo hướng phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material thì nên in các model *-single.3mf.

Tải profile cài đặt Cura tối ưu cho topo maps tại ĐÂY.

Bạn có thể scale model lên hoặc xuống để vừa khổ máy in; tỉ lệ cuối cùng của bản đồ sẽ thay đổi tương ứng. Ví dụ: scale 200% từ tỉ lệ trước đó 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa khổ máy trong Cura, việc merge các object _(Ctrl+Alt+G)_ từ trước sẽ giúp giữ cho các object in 2 màu luôn thẳng hàng.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, làm mát và hiện tượng chảy nhựa (oozing) của máy in 3D của bạn!

Slicer Setting

Giá trị khuyến nghị cho nozzle 0.4 mm

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 hoặc 2

Ooze Shield

Yes

Bạn cần dựng một địa điểm/bản đồ theo yêu cầu và in thành sản phẩm trưng bày hoặc làm quà tặng? Liên hệ mình ([email protected]) để được hỗ trợ dịch vụ thiết kế & sản xuất, biến ý tưởng của bạn thành hiện vật thật!

Ghi công

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K dựa trên GTOPO30 (1996), HydroLAKES, và USCB TIGER/Line.

Các công cụ được dùng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Mong bạn ủng hộ dữ liệu mở và phần mềm FOSS.
