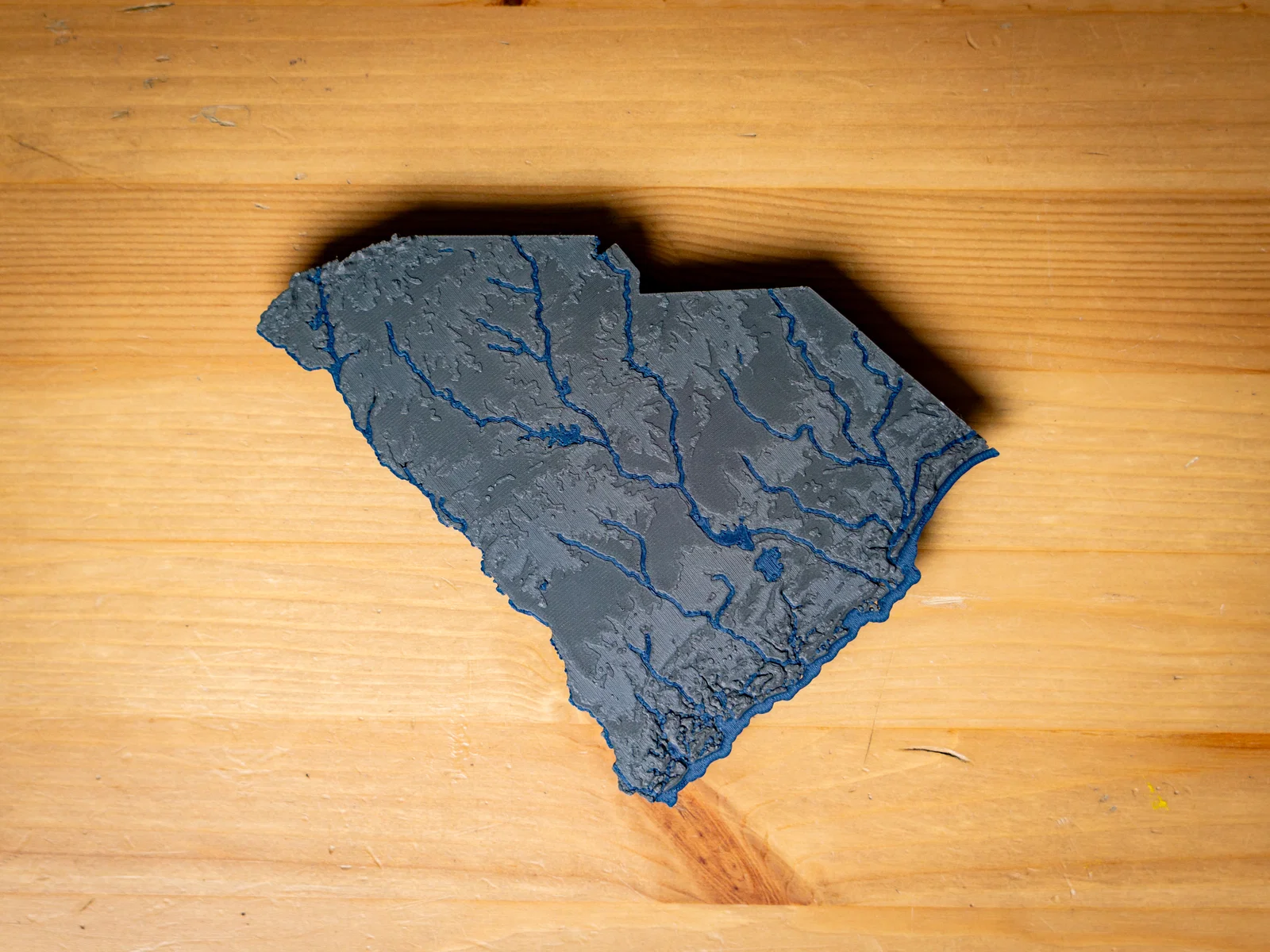

Bản đồ địa hình South Carolina, USA (SC) kèm sông ngòi

Bản đồ địa hình nổi South Carolina, USA (SC) kèm sông ngòi và vùng nước ven biển

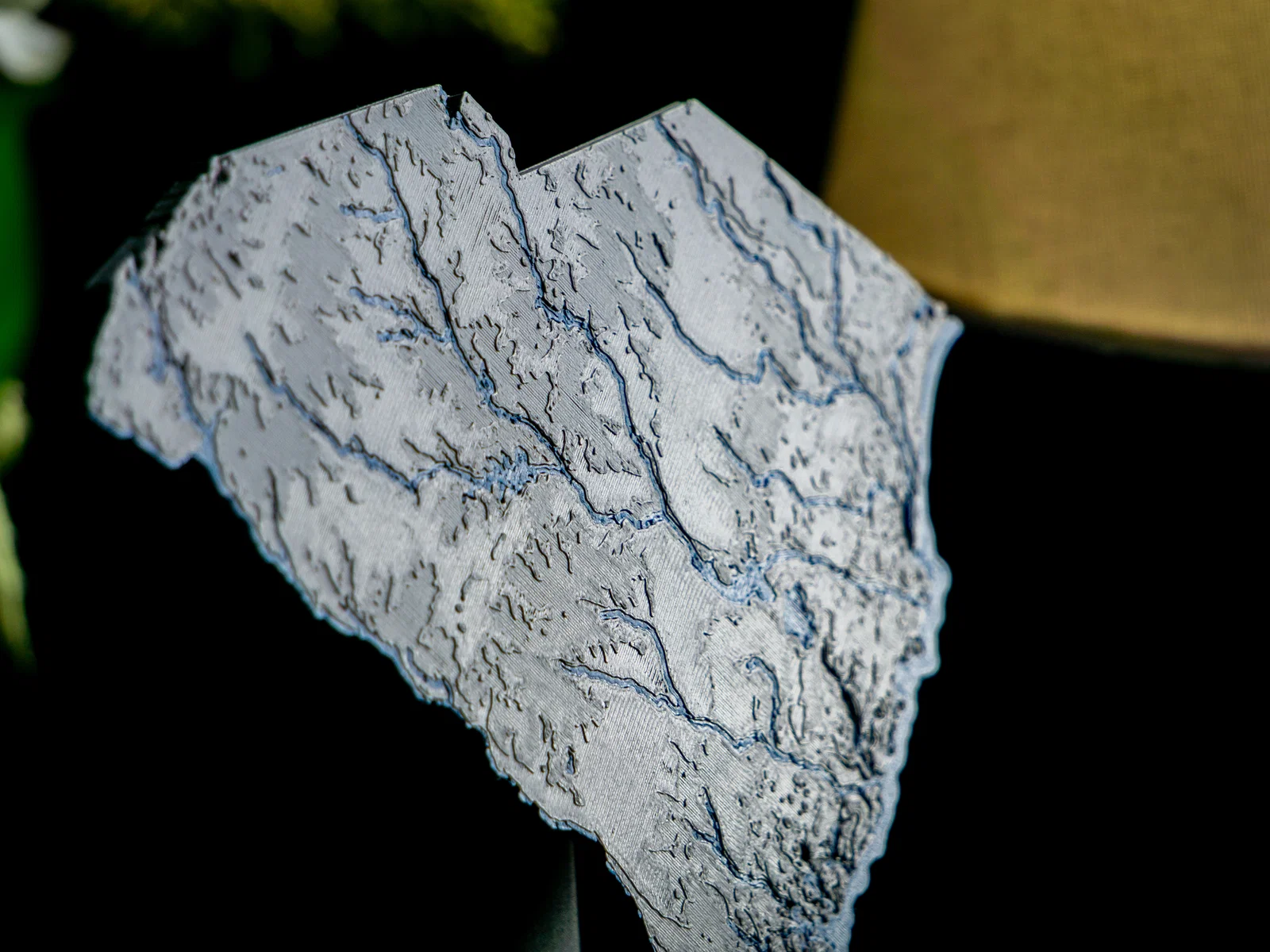

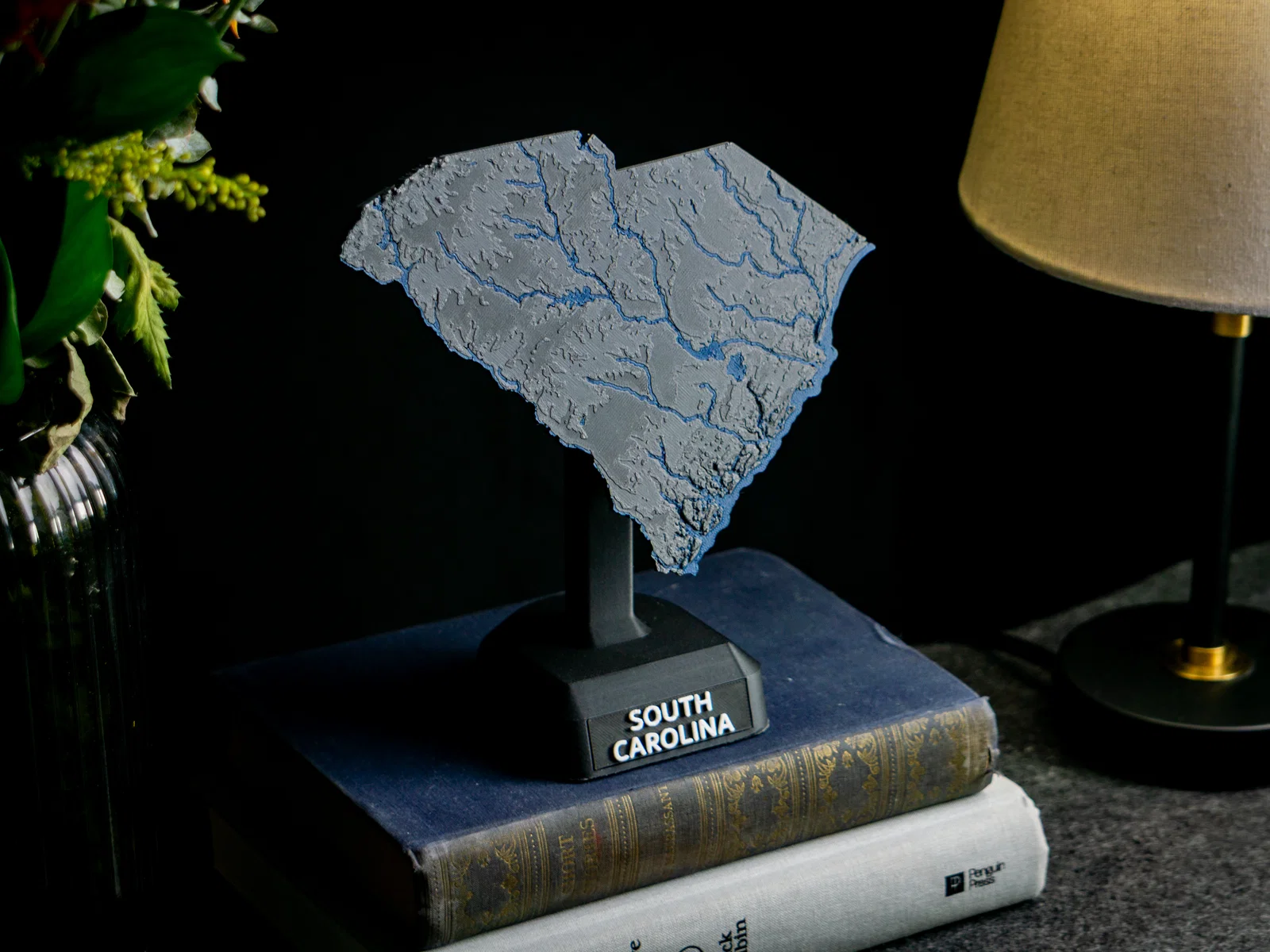

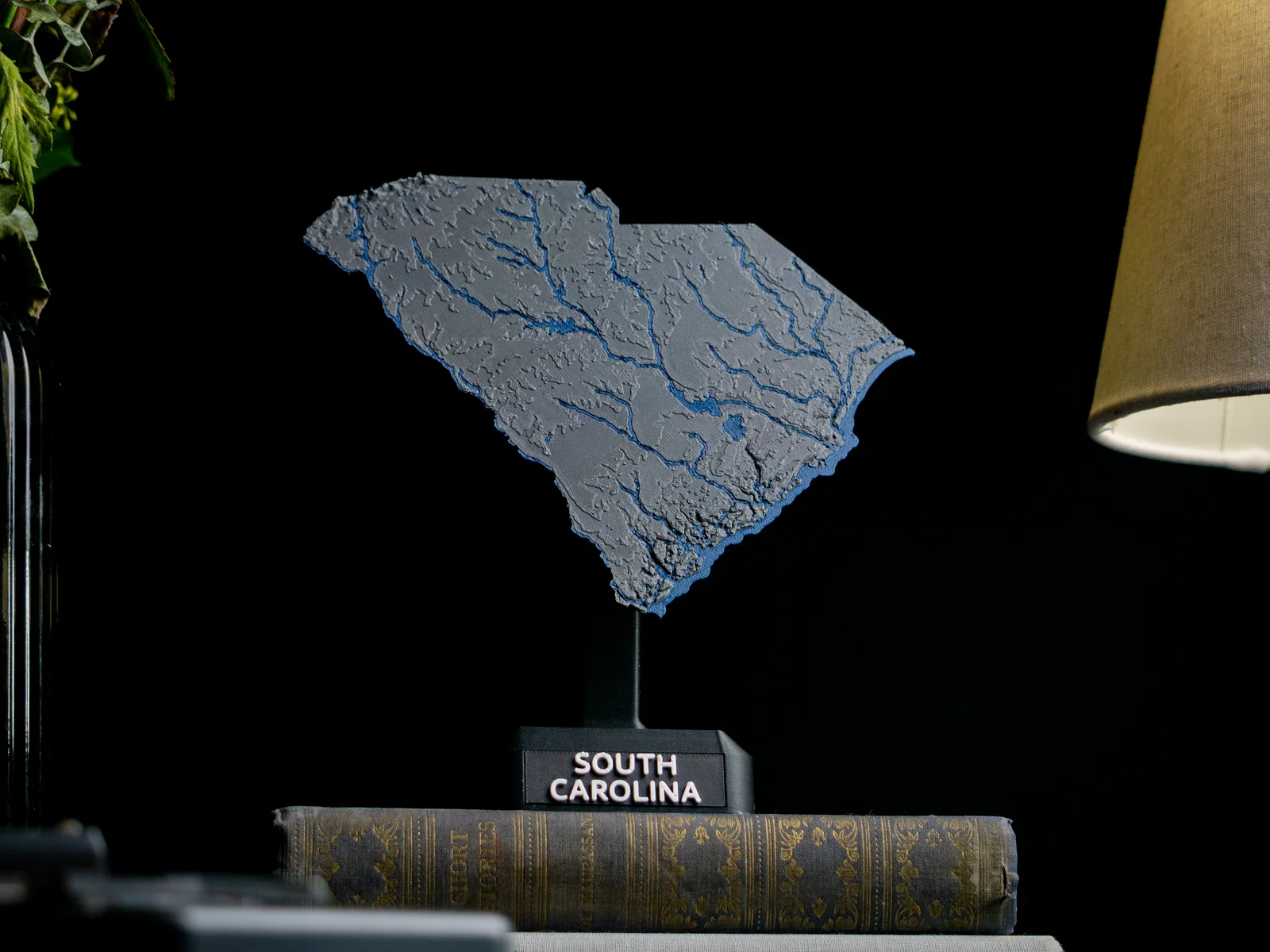

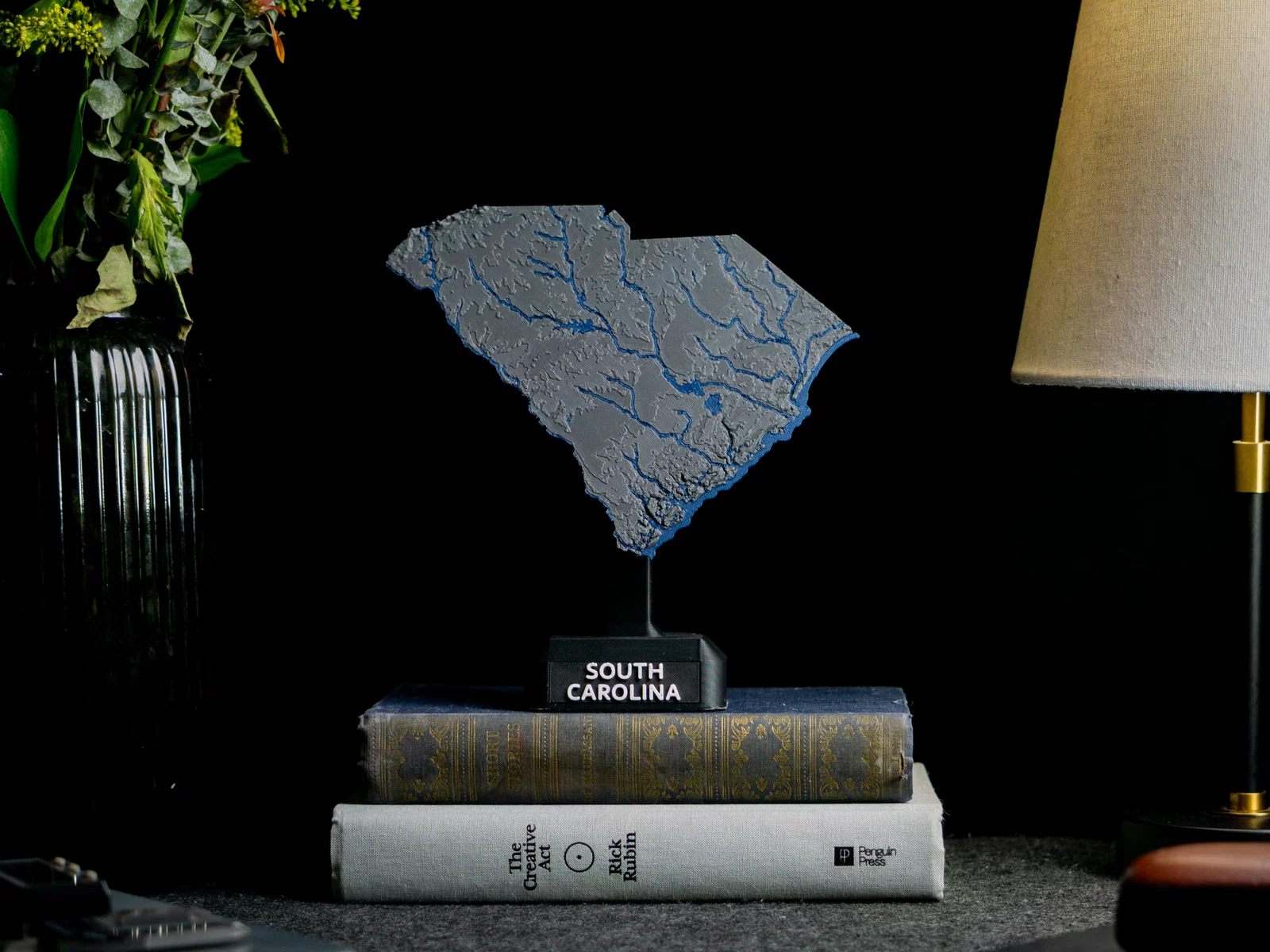

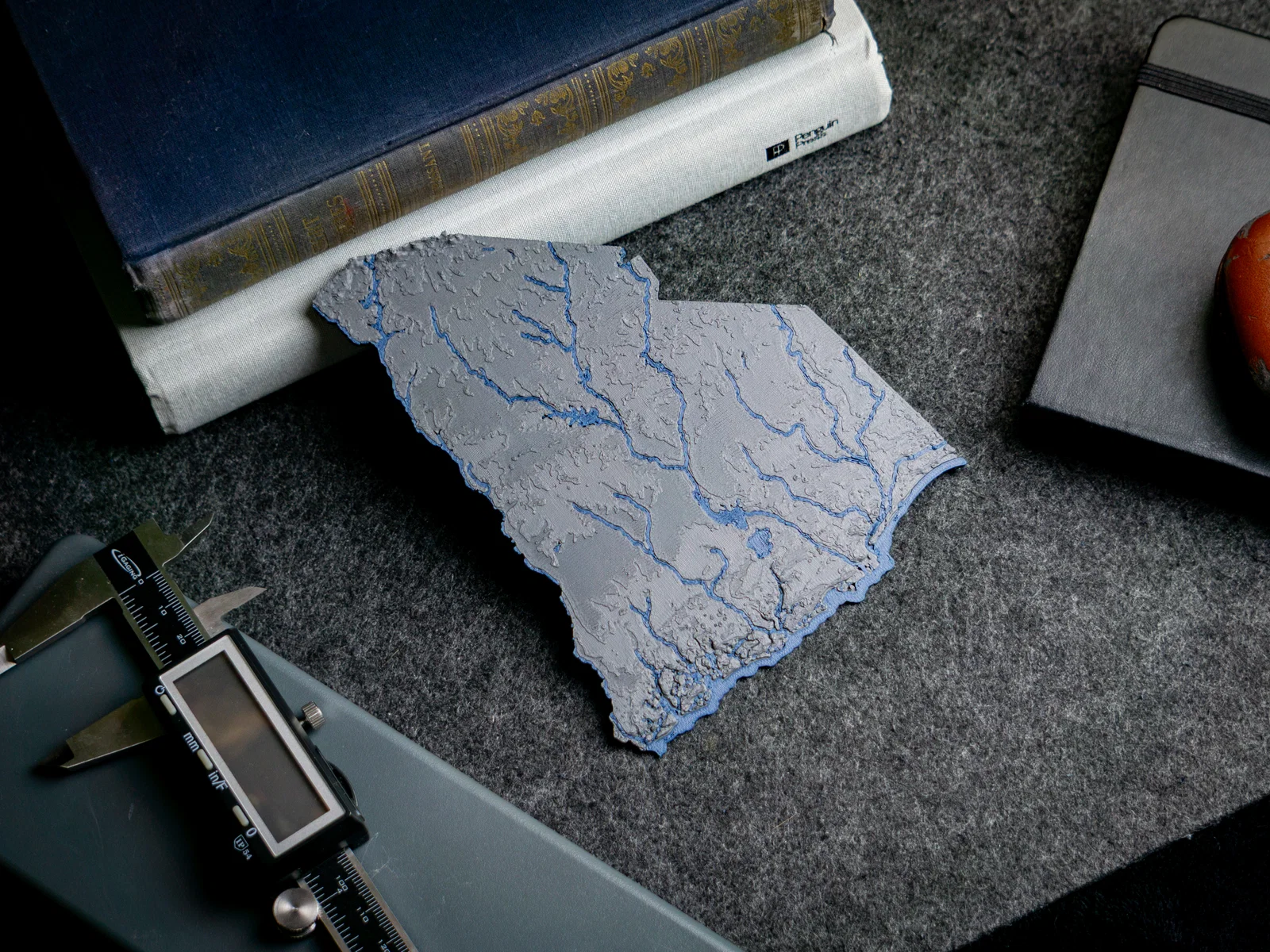

Bản đồ địa hình & thủy văn của South Carolina, USA với núi, đường bờ biển, suối và hồ—có thể in hai màu hoặc một màu! Tất cả các bang trong bộ sưu tập USA of Plastic đều ở tỉ lệ 1:2500000 và có thể ghép khóa với nhau như trò xếp hình.

Tải thêm nhiều bản đồ 3D để in

Thông số model và bản đồ

File 3D khuyến nghị để in ↓ Xem 🌟 hoặc ⭐ ↓

• SC-sqrt-dual.3mf 🌟 (Chỉ dual extrusion ⚠)
• SC-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyến nghị chỉ tải đúng file bạn cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng đặt tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Định nghĩa

Ý nghĩa

STATE

Viết tắt bang

ESCALING

Kiểu scale độ cao theo Linear hoặc Square Root (sqrt).

EXTRUDER

Model hai màu (dual) hoặc một màu (single) theo kiểu extrusion

STYLE* (tùy chọn)

Phong cách đặc biệt hoặc tiểu vùng của model. STYLE chỉ xuất hiện khi file là một kiểu đặc biệt hoặc model chỉ dành riêng cho một tiểu vùng.

REVISION

Số phiên bản (revision). Xem release notes để biết các cải tiến mới nhất.

PIECE##† (tùy chọn)

Mảnh cắt sẵn dạng ghép khóa số ##, phù hợp khay in 180 mm x 180 mm.

*Mặc định _STYLE_ là model có các yếu tố nước nằm trên các vùng đất thấp bị ngập. Phần đất ngập này có thể thấy khi in lớp nước bằng filament trong suốt. Style mặc định giúp giảm lượng filament màu phụ (màu nước). _transparent_ là style mà các chi tiết nước xuyên suốt toàn bộ phần đất để truyền sáng tối đa khi dùng filament phát sáng (glow) và trong suốt.

†Nếu không có file nhiều phần (multi-part) thì mình chưa tạo các model ghép khóa cho bang này. Bạn follow và để lại bình luận yêu cầu để mình bổ sung, cập nhật trong tương lai.

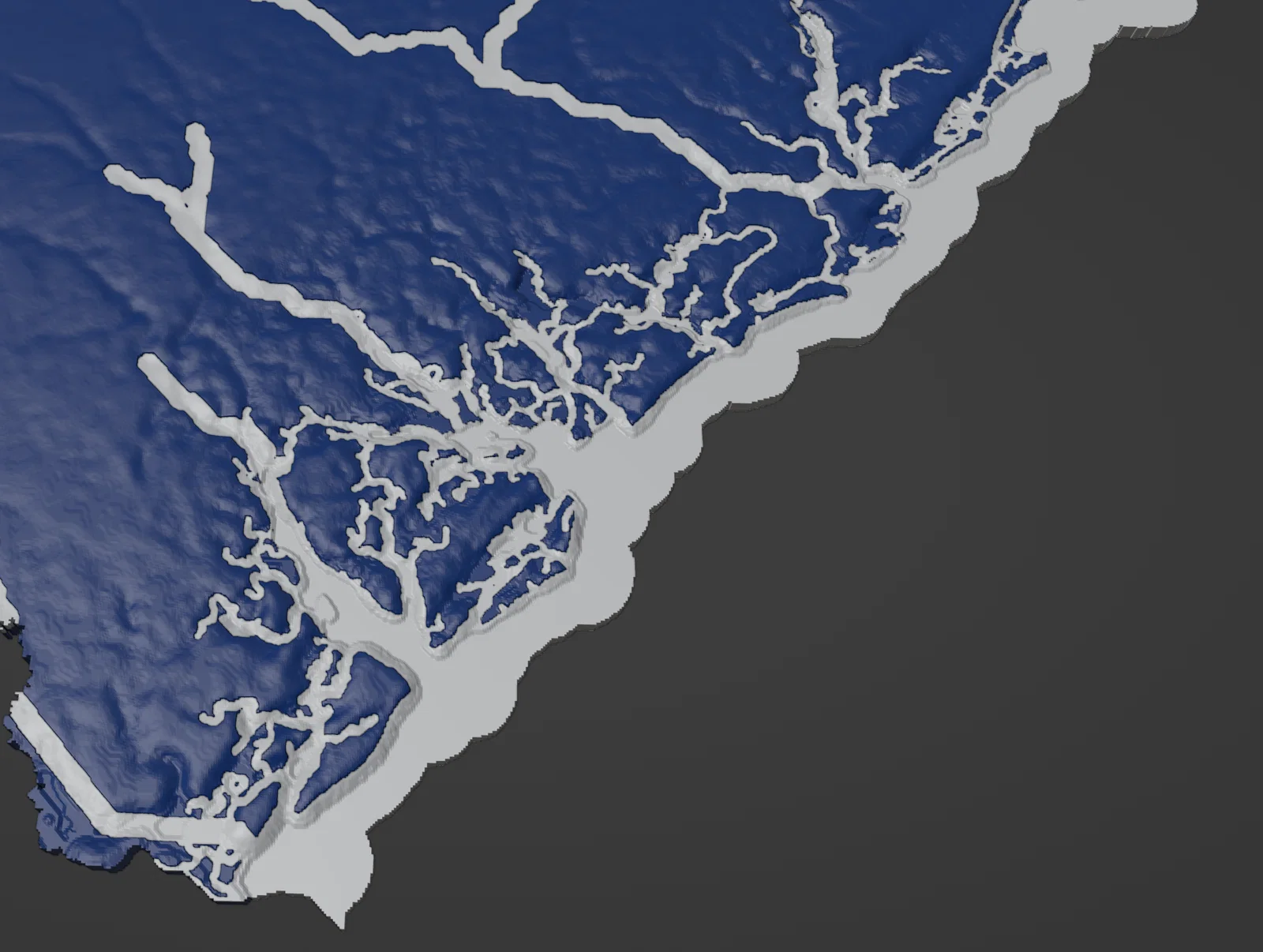

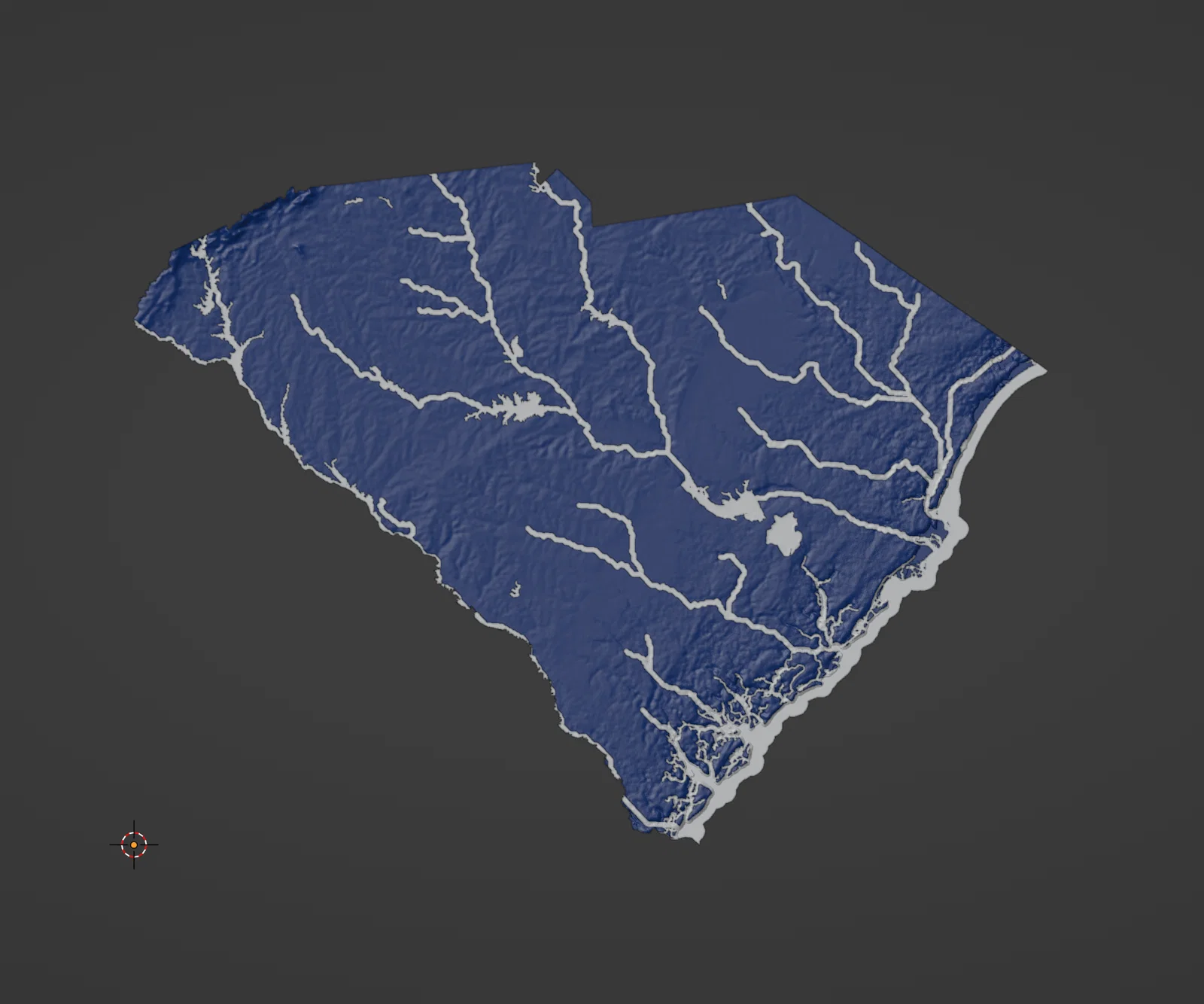

Các model ở định dạng 3MF—giống STL nhưng xịn hơn. 3MF có dung lượng nhỏ hơn và có thể lưu riêng phần đất và phần nước như các object tách biệt, đã canh đúng vị trí để in hai màu cho tiện. 3MF được hỗ trợ trong Cura, PrusaSlicer và nhiều phần mềm 3D slicer khác.

Thiết lập in khuyến nghị

In model theo kiểu để phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo hiệu ứng chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material nên in các model *-single.3mf.

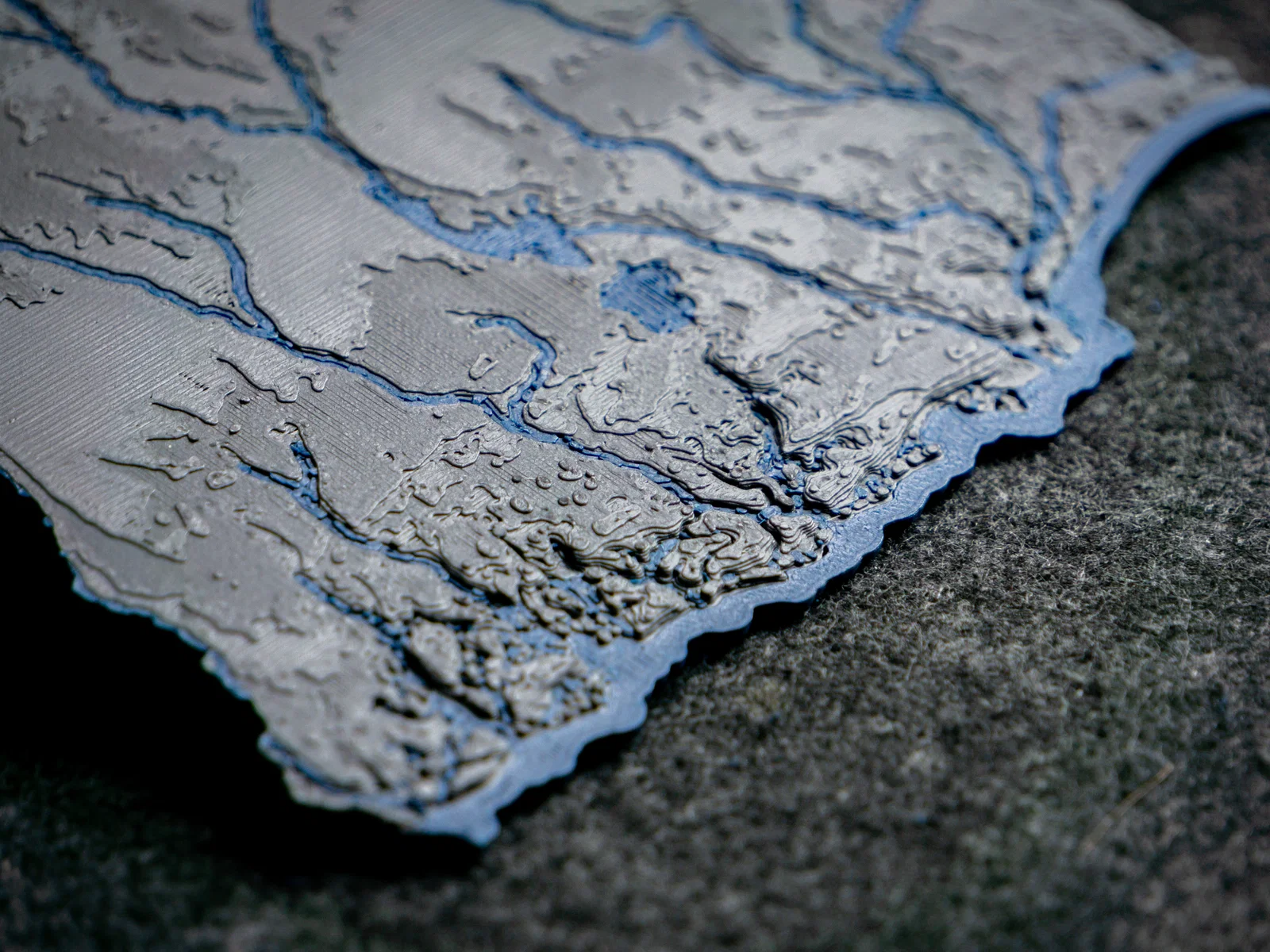

Muốn nổi bật suối, hồ và đường bờ biển thì dùng filament phát sáng trong bóng tối (glow-in-the-dark) hoặc trong mờ (translucent)—hoặc đơn giản là chọn màu khác với màu nền!

Tải profile Cura đã tối ưu cho bản đồ topo tại ĐÂY.

Bạn có thể scale model lớn/nhỏ tùy kích thước máy in; tỉ lệ của bản đồ cuối cùng cũng sẽ thay đổi theo. Ví dụ: scale 200% trên tỉ lệ trước đó 0.4mm:1000m sẽ thành 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa khay in trong Cura, việc gộp object _(Ctrl+Alt+G)_ từ trước sẽ giúp giữ cho các object in hai màu canh đúng vị trí.

In mẫu này sẽ “test” luôn độ chính xác XY, độ ổn định trục Z, retraction, làm mát (cooling) và hiện tượng chảy nhựa (oozing) của máy in 3D của bạn!

Slicer Setting

Giá trị khuyến nghị cho nozzle 0.4 mm

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 or 2

Ooze Shield

Yes

Bạn cần dựng một địa điểm/bản đồ riêng và in thành đồ trưng bày hoặc quà tặng không? Liên hệ mình ([email protected]) để dùng dịch vụ thiết kế & sản xuất, biến ý tưởng của bạn thành hiện thực!

Credits

Dự án bản đồ địa hình USAofPlastic sử dụng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K dựa trên 1996 GTOPO30, HydroLAKES, và USCB TIGER/Line.

Các công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Vui lòng ủng hộ dữ liệu mở và phần mềm FOSS.
