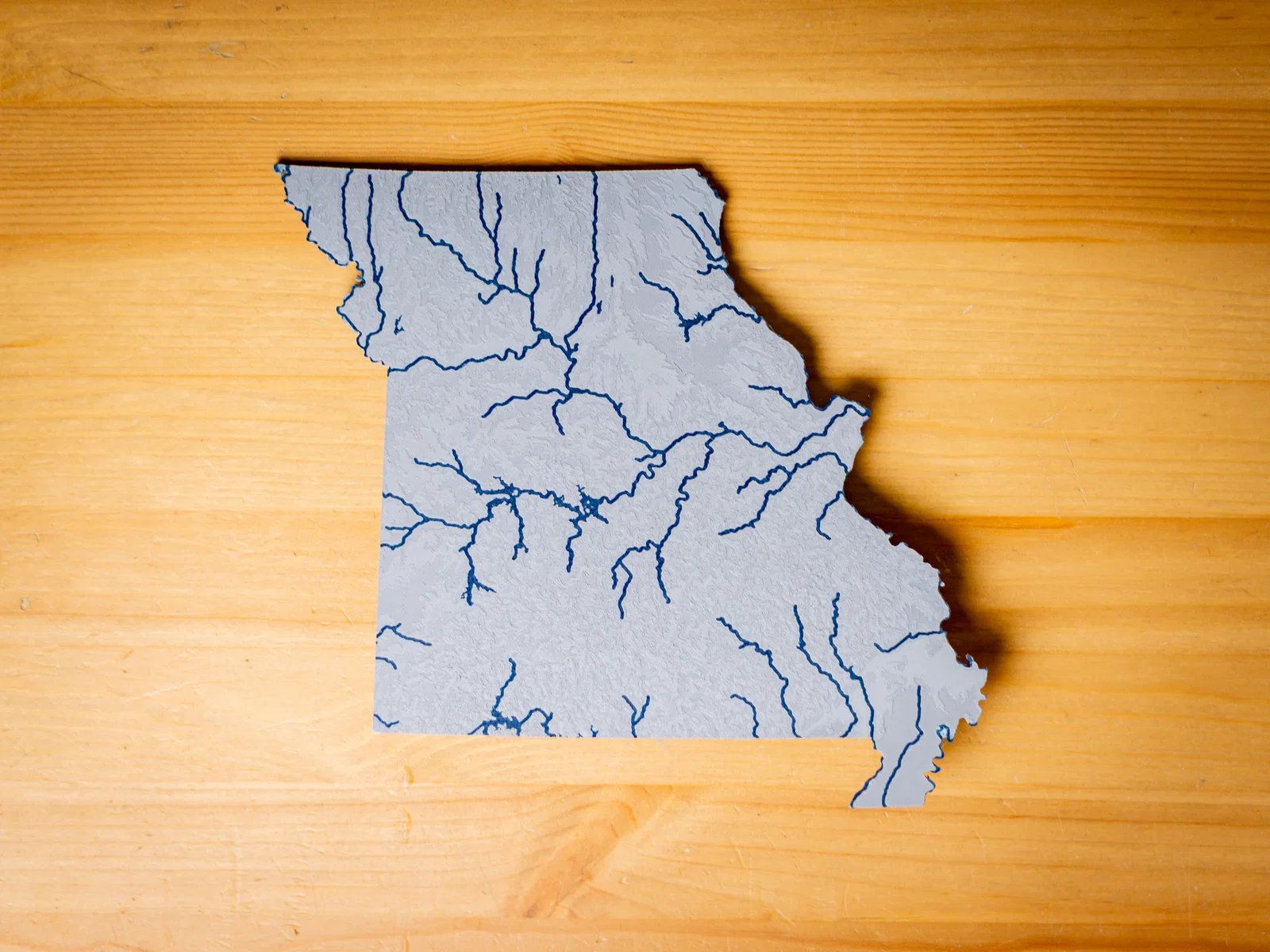

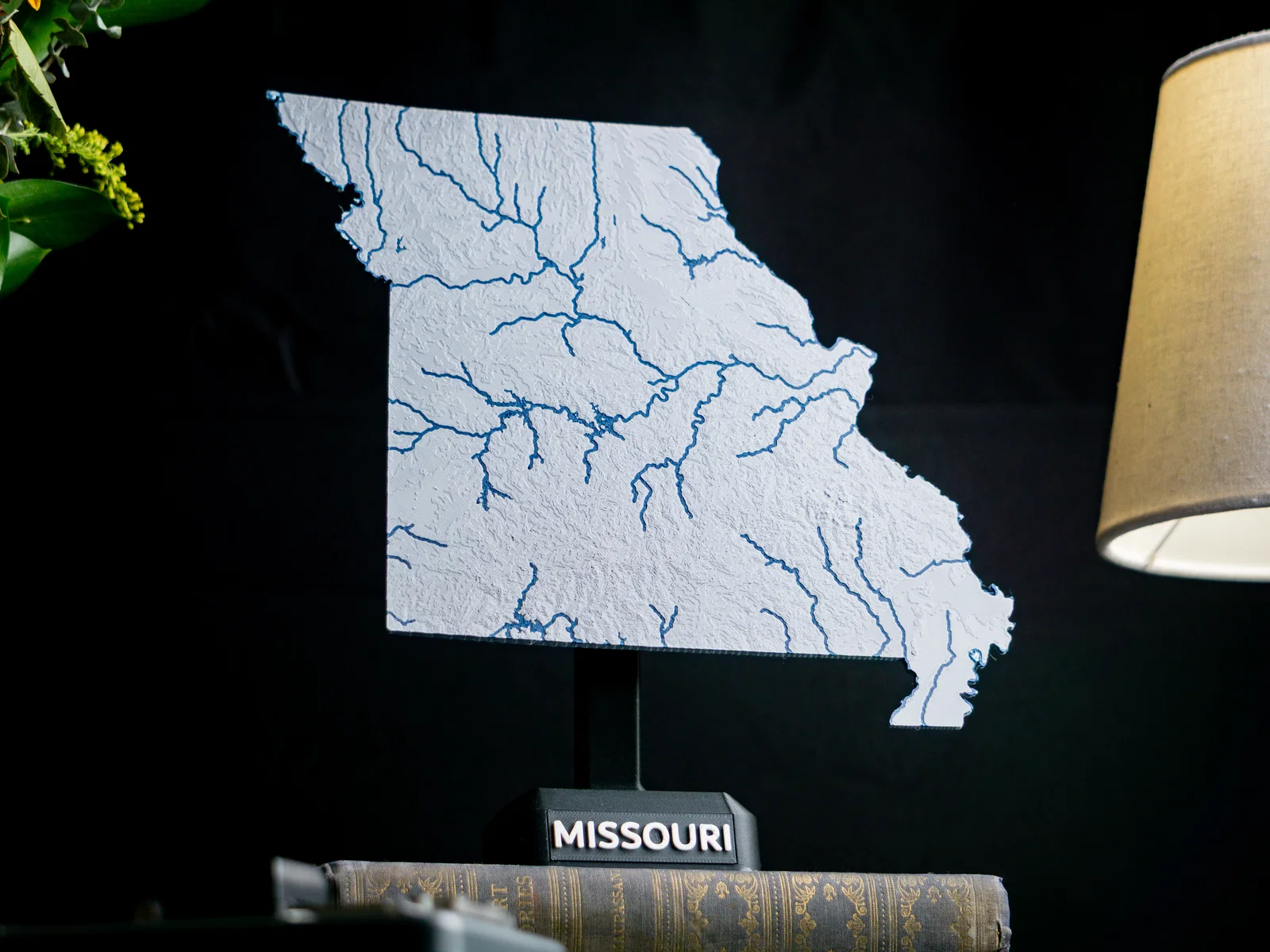

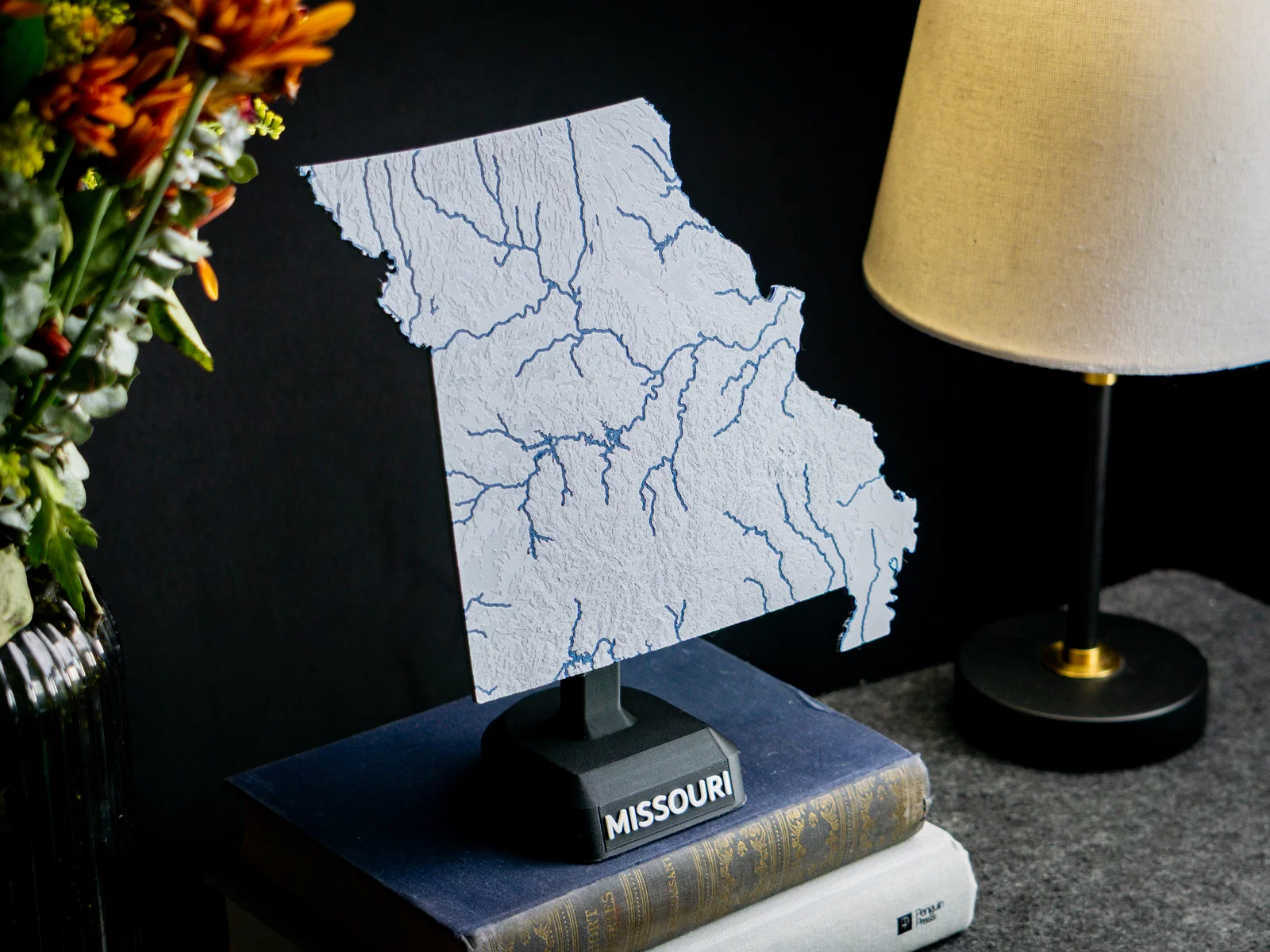

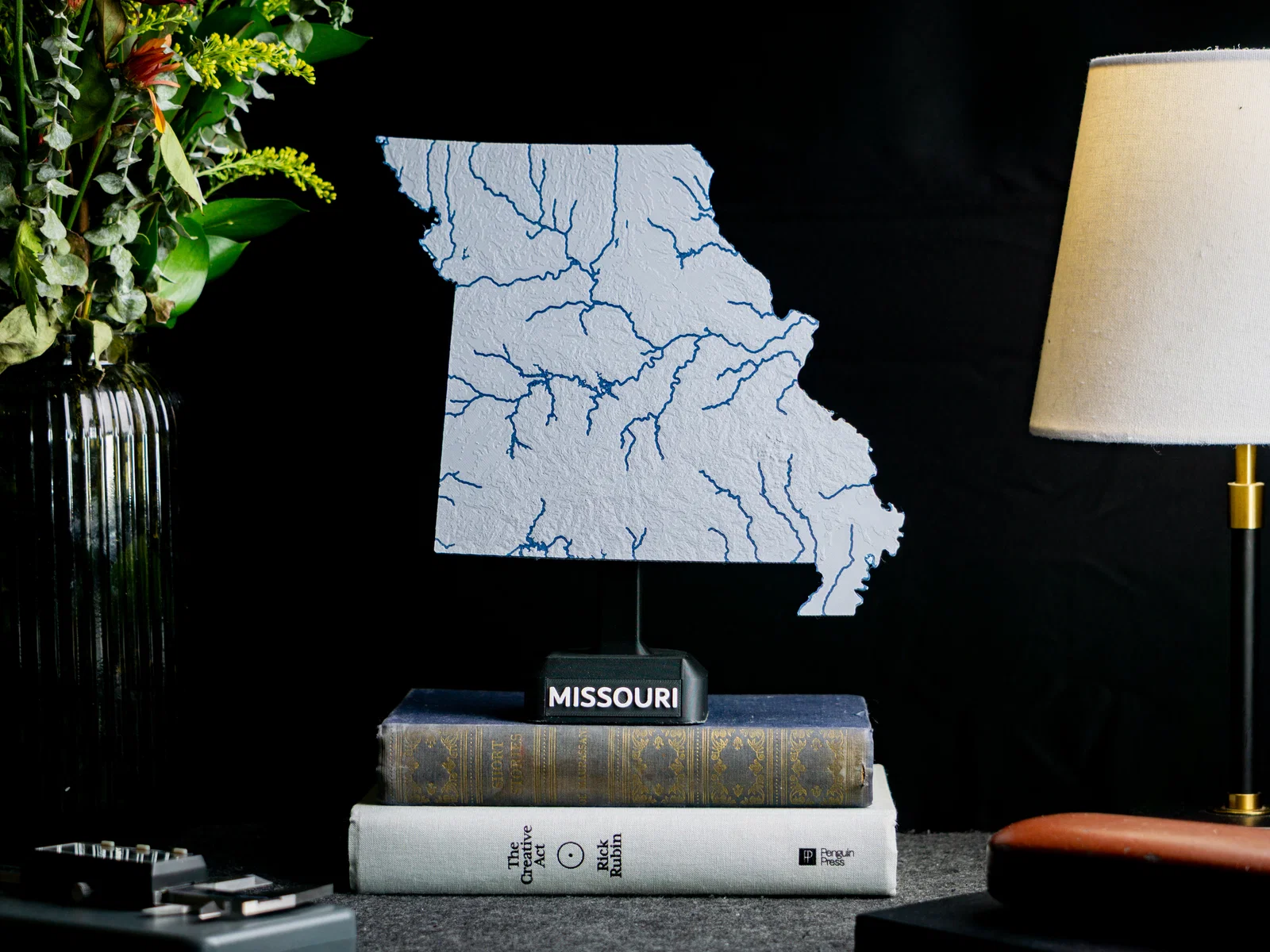

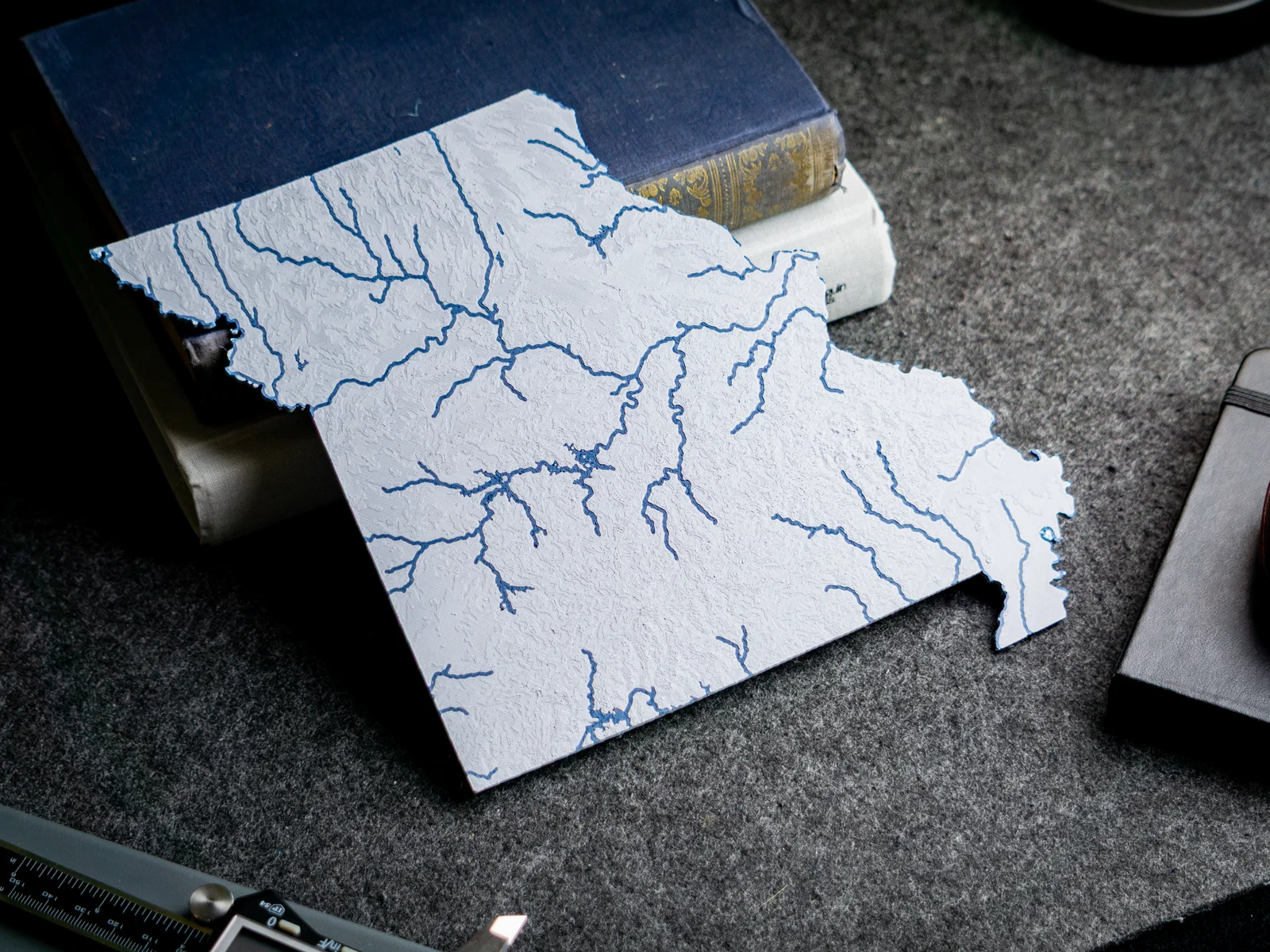

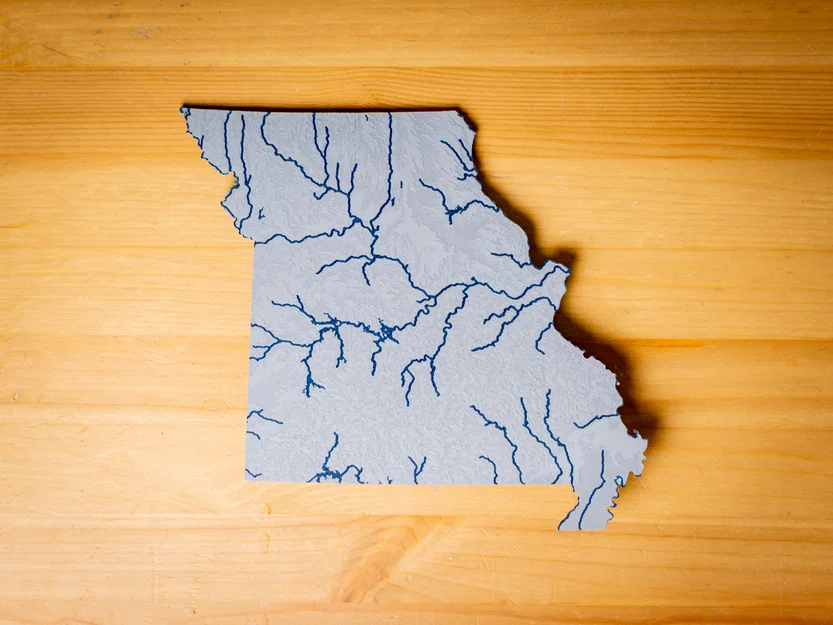

Bản đồ địa hình Missouri, USA (MO) kèm sông ngòi

Bản đồ địa hình nổi Missouri, USA (MO) kèm sông ngòi và vùng nước ven bờ

Bản đồ địa hình và thủy văn Missouri, USA với núi non, đường bờ, suối/sông và hồ, in được dạng 2 màu (dual) hoặc 1 màu (single)! Tất cả các bang trong dự án USA of Plastic đều ở tỉ lệ 1:2500000 và có thể ghép khớp với nhau như trò ghép hình.

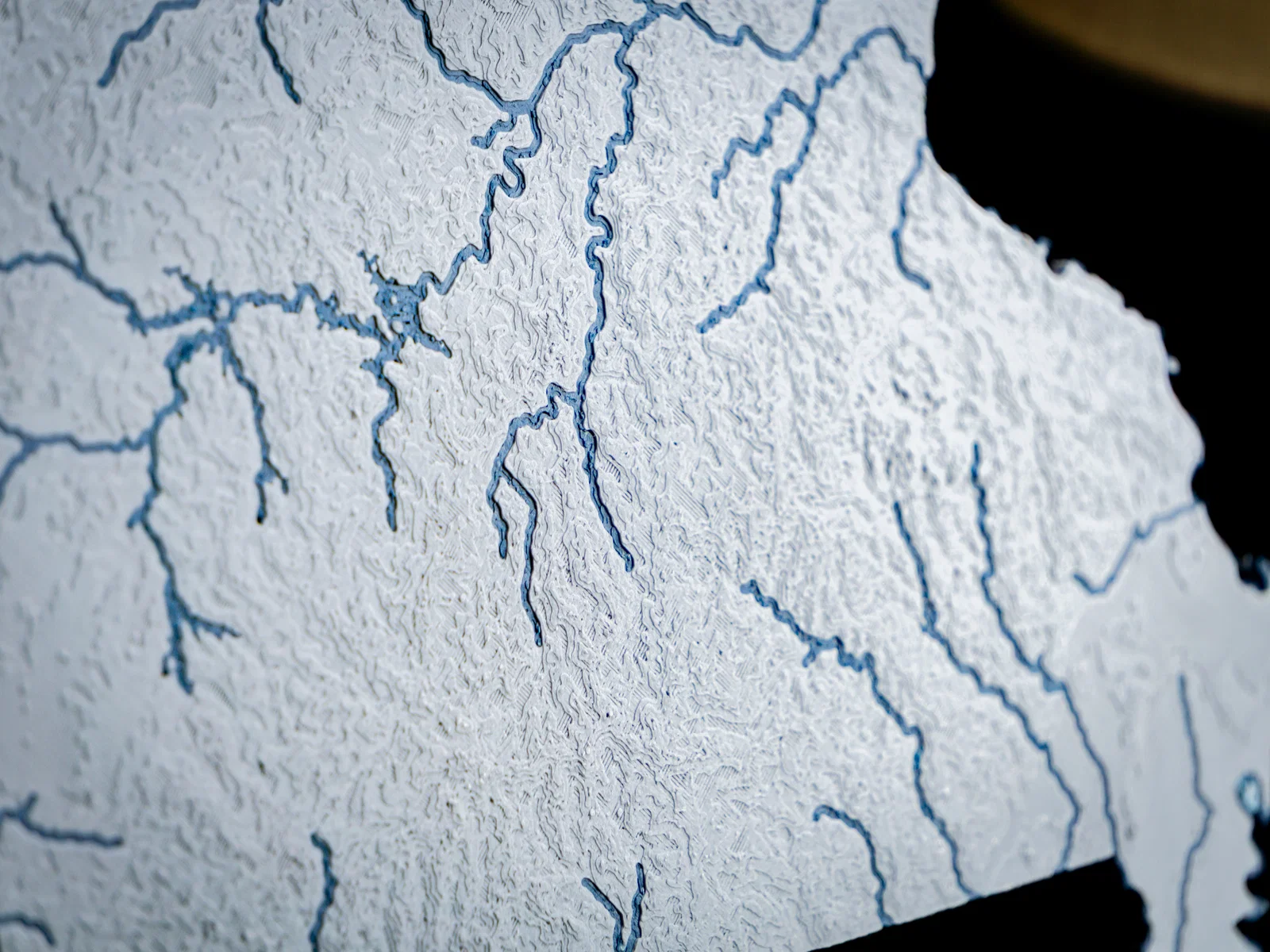

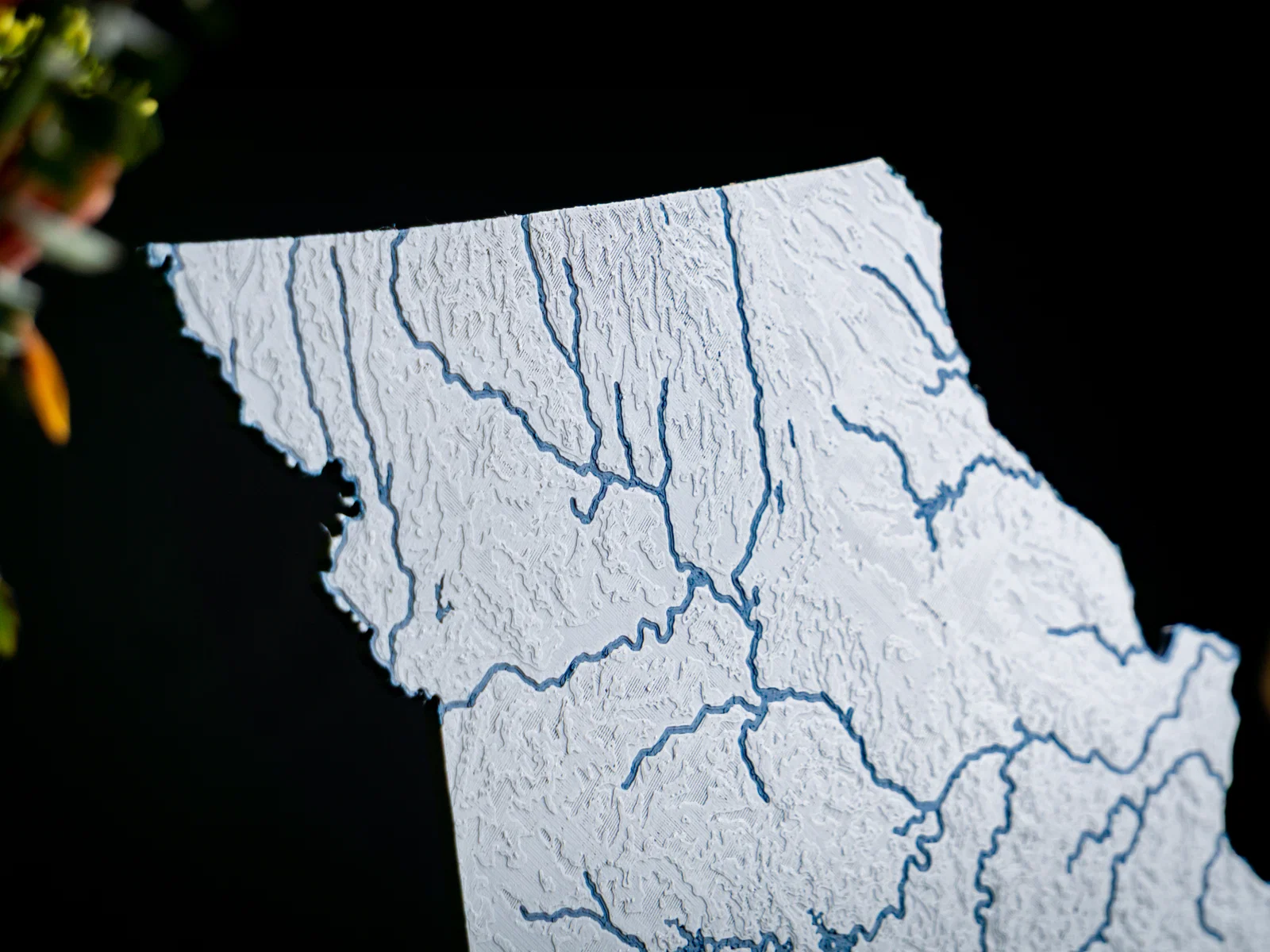

Bạn có thể làm nổi bật sông suối, hồ và đường bờ bằng filament phát sáng trong bóng tối (glow-in-the-dark) hoặc trong mờ (translucent) — hoặc đơn giản là dùng một màu khác so với phần nền!

Thông số Model và Bản đồ

File 3D khuyên dùng để in ↓ xem 🌟 hoặc ⭐ ↓

• MO-sqrt-dual.3mf 🌟 (Chỉ dành cho dual extrusion ⚠)
• MO-sqrt-single.3mf ⭐ (Single/Dual extrusion đều OK)

Khuyên bạn chỉ tải đúng file mình cần để tải nhanh hơn và đỡ tốn dung lượng lưu trữ.

Bảng đặt tên file model

STATE-ESCALING-EXTRUDER-STYLE-REVISION-PIECE##.3mf
     │                       │
     └────────VARIANT────────┘

Definition

Meaning

STATE

Viết tắt bang

ESCALING

Kiểu scale độ cao theo Linear hoặc Square Root (sqrt).

EXTRUDER

Model 2 màu (Dual) hoặc 1 màu (Single) theo kiểu extrusion

STYLE* (không bắt buộc)

Phong cách đặc biệt của model hoặc một tiểu vùng. STYLE chỉ xuất hiện khi file là phong cách đặc biệt hoặc model chỉ dành riêng cho một tiểu vùng.

REVISION

Số phiên bản. Xem release notes để biết các cải tiến mới nhất.

PIECE##† (không bắt buộc)

Mảnh đã cắt sẵn dạng ghép khớp số ##, phù hợp bàn in 180 mm x 180 mm.

*Mặc định _STYLE_ là model các chi tiết nước nằm trên vùng đất thấp bị ngập. Phần đất ngập này có thể nhìn thấy khi các lớp nước được in bằng filament trong suốt. Style mặc định giúp giảm lượng filament màu phụ (màu nước) cần dùng. _transparent_ style có các chi tiết nước xuyên suốt xuống phần đất để truyền sáng tối đa khi dùng filament glow và trong suốt.

†Nếu không có file dạng nhiều mảnh, tức là mình chưa tạo model ghép khớp cho bang này. Bạn follow và để lại bình luận yêu cầu để mình bổ sung và cập nhật về sau.

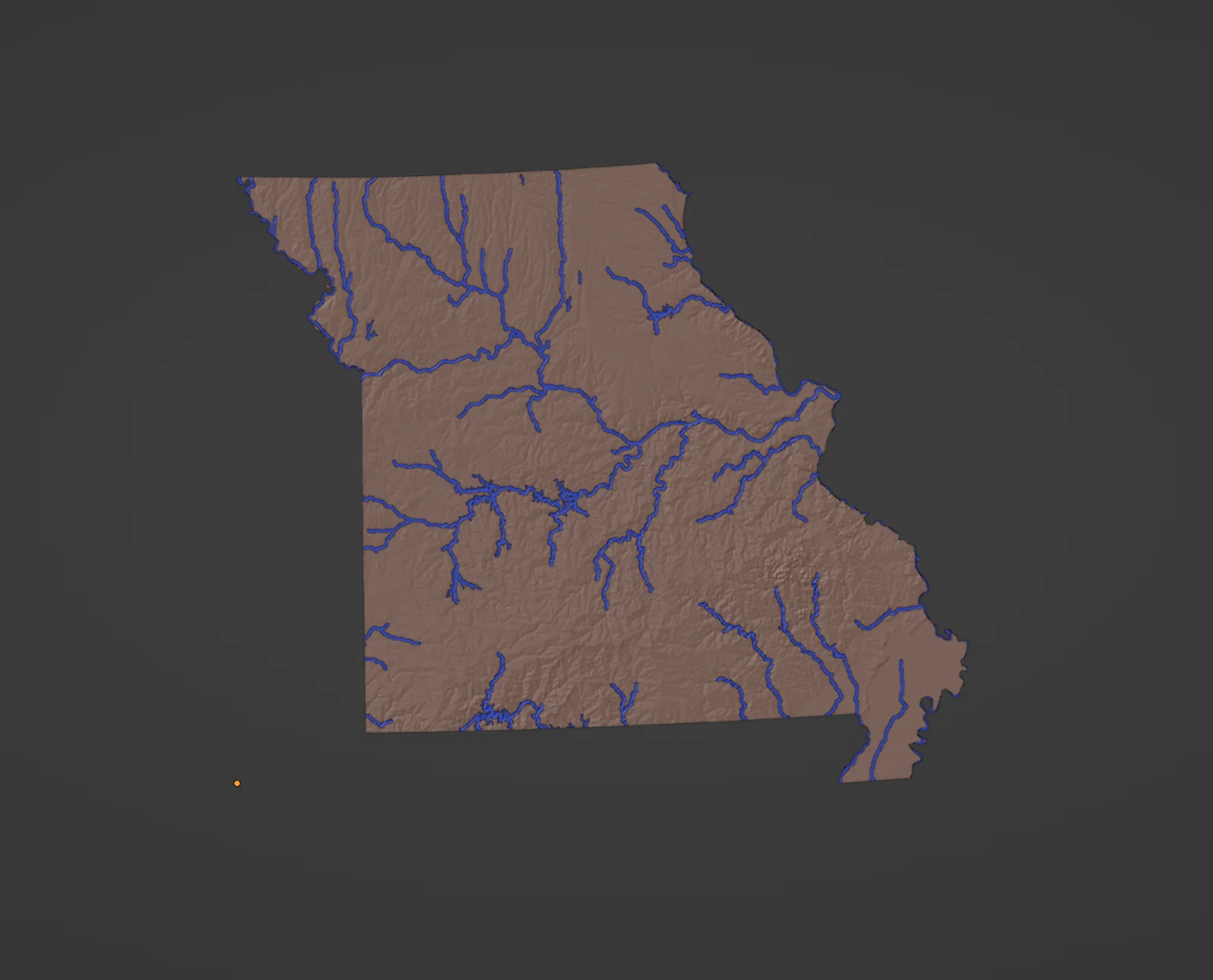

Model ở định dạng 3MF, na ná STL nhưng xịn hơn. 3MF nhẹ hơn và có thể lưu riêng hai object “land” và “water” đã canh khớp sẵn để in 2 màu dễ dàng. 3MF được hỗ trợ trong Cura, PrusaSlicer và nhiều phần mềm slicer 3D khác.

Cài đặt in khuyên dùng

In model theo hướng phẳng. Bạn có thể đổi màu thủ công giữa chừng để tạo chuyển màu thú vị ở các vùng cao hơn. Máy in không có khả năng multi-material thì nên in các model *-single.3mf.

Tải profile Cura tối ưu cho topo map tại ĐÂY.

Bạn muốn phóng to/thu nhỏ model để vừa khổ máy in cũng được; tỉ lệ bản đồ cuối cùng sẽ thay đổi tương ứng. Ví dụ: scale 200% trên tỉ lệ ban đầu 0.4mm:1000m sẽ ra 0.4mm:500m

Nếu bạn xoay hoặc scale model để vừa máy trong Cura, hãy merge objects _(Ctrl+Alt+G)_ trước để giữ cho các object in 2 màu luôn canh đúng vị trí.

In mẫu này sẽ “test” độ chính xác XY, độ ổn định trục Z, retraction, cooling và tình trạng oozing của máy in 3D của bạn!

Slicer Setting

Recommended Value for 0.4 mm nozzle

Layer Height

0.1 mm

Line Width

0.4 mm

Minimum Thin Wall Line Width

0.2 mm

Top Surface Skin Layers

2

Top Surface Skin Pattern

Lines

Skin Overlap

20%

Top/Bottom Flow

100%

Top Surface Skin Flow

100%

Infill and Infill Percentage

Lightning 30%

Ironing Line Spacing

0.2 mm

Ironing Flow

20%

Ironing Inset

0.34 mm

Ironing Speed

60 mm/s

Brim Extruder

Extruder 1 or 2

Ooze Shield

Yes

Cần làm một địa điểm/bản đồ riêng, thiết kế và in thành sản phẩm trưng bày hoặc quà tặng? Liên hệ mình ([email protected]) để đặt dịch vụ thiết kế & sản xuất, biến ý tưởng của bạn thành hiện vật thật!

Credits

Dự án bản đồ địa hình USAofPlastic dùng dữ liệu từ NASA SRTM V3.0, USGS GMTED2010, USGS HYDRO1K dựa trên 1996 GTOPO30, HydroLAKES, và USCB TIGER/Line.

Các công cụ sử dụng gồm QGIS, GDAL, GRASSGIS, TouchTerrain, Anaconda, GeoPandas, Matplotlib, Blender. Mong bạn ủng hộ open data và phần mềm FOSS.
