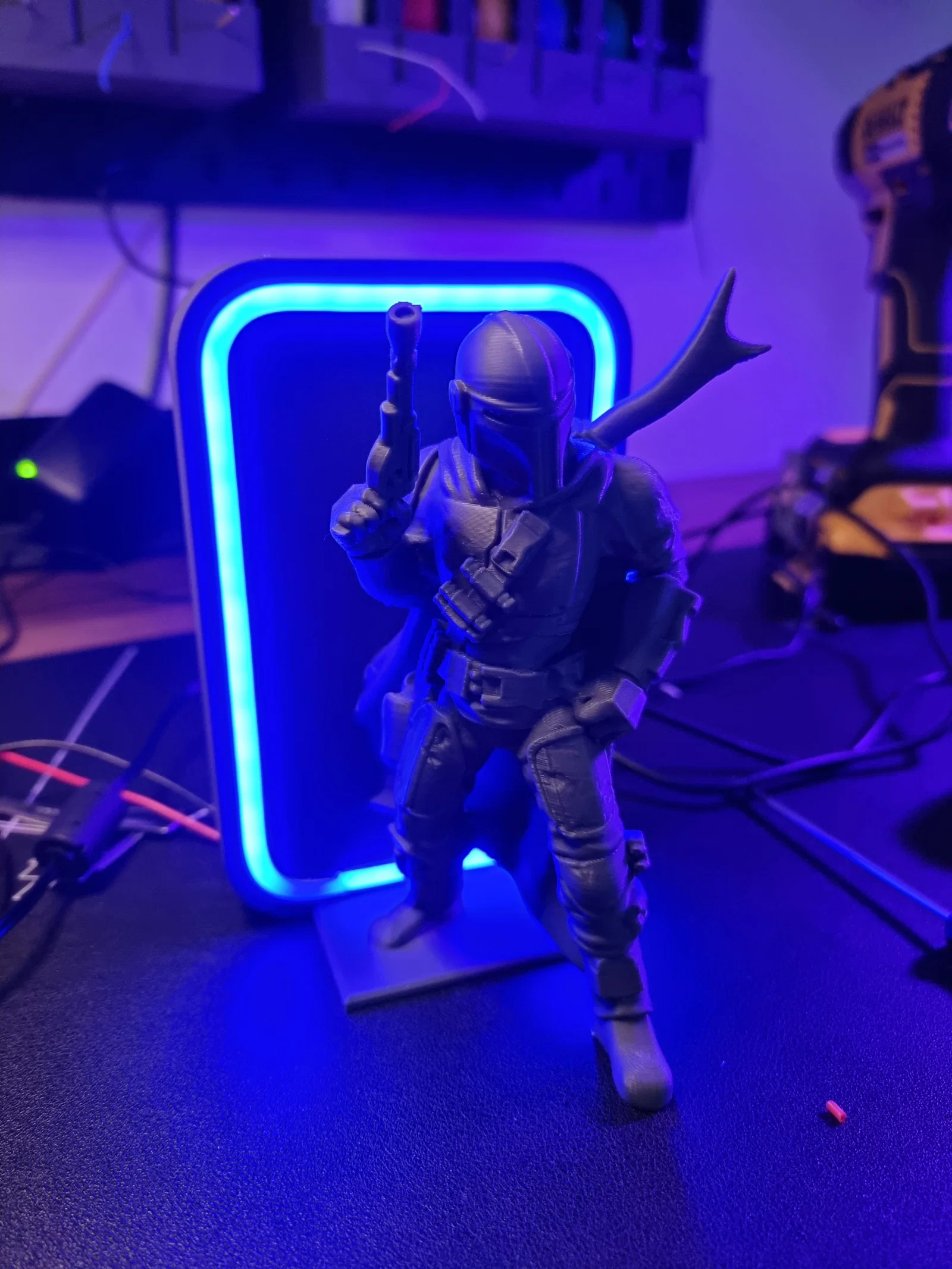

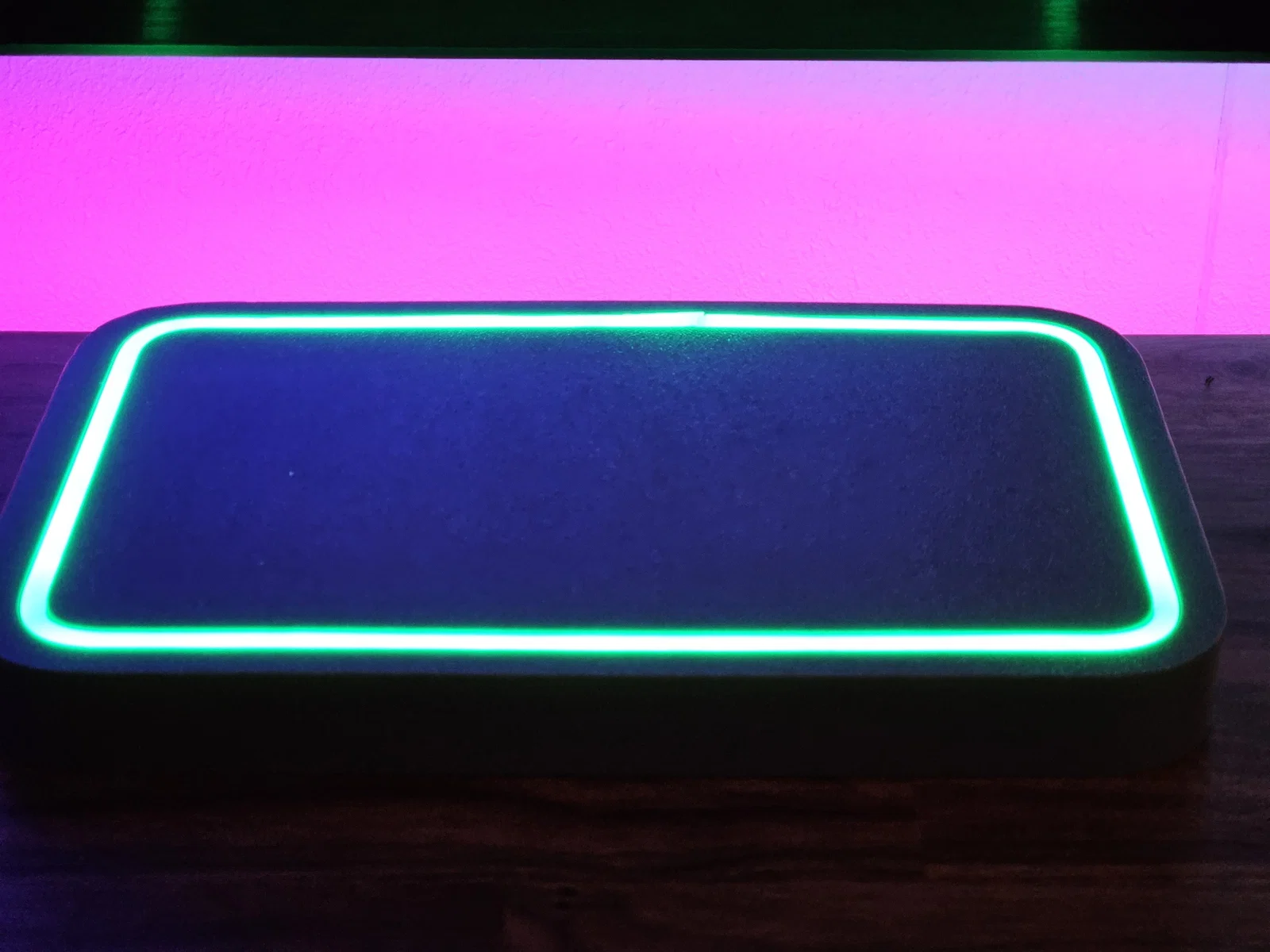

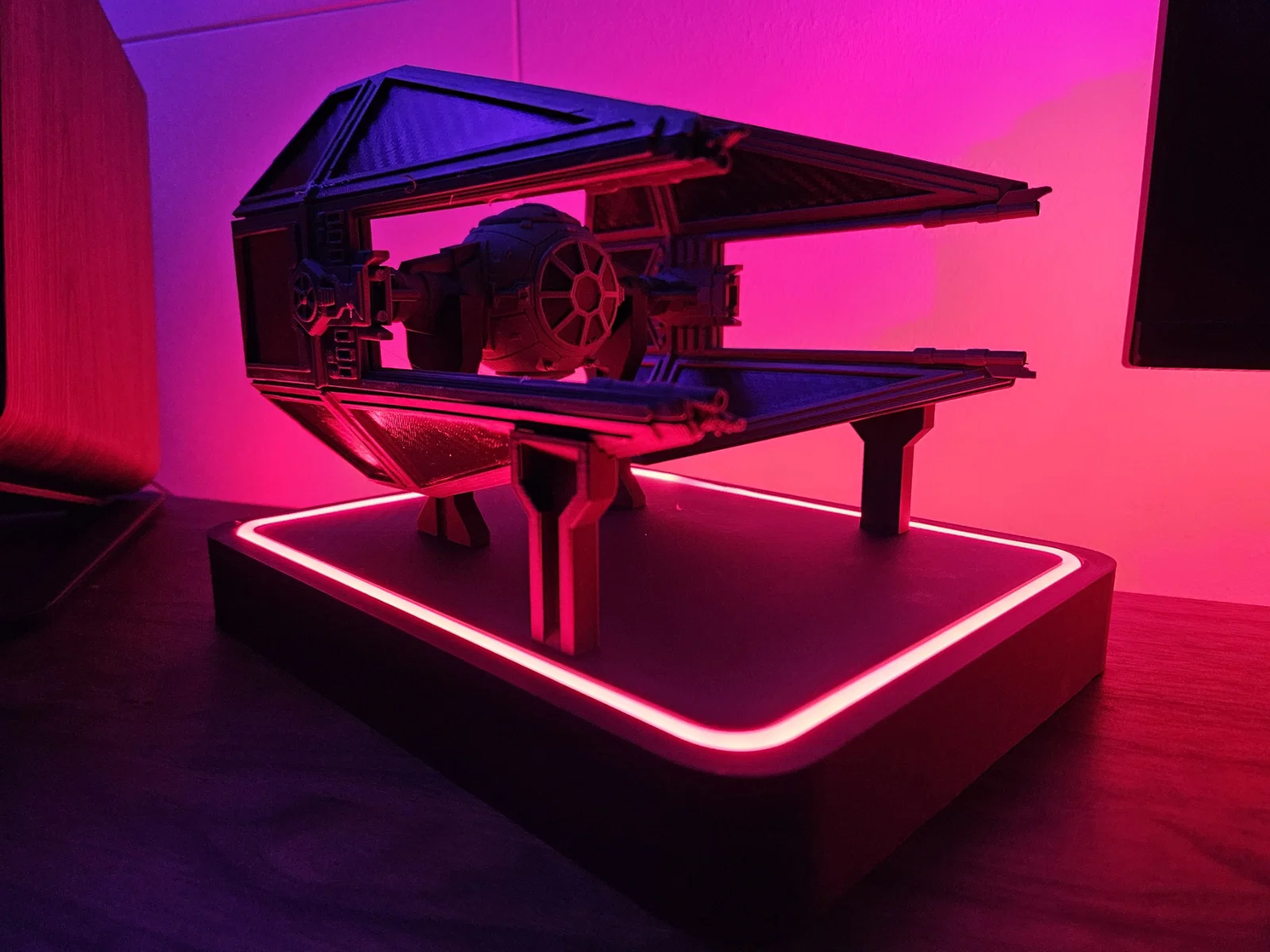

Tấm/slate hiển thị để làm sáng các món bạn làm! Mình làm vài cái dùng neon ledstrip 6x12mm. (Họ bán ghi 6mm nhưng thực ra là 5mm)

  https://nl.aliexpress.com/item/1005004101006745.html?spm=a2g0o.order_detail.order_detail_item.8.1cc46d76qoCotQ&gatewayAdapt=glo2nld

a bạn có thể mua loại 5v/12v/24v, mình dùng bản 12v. Ledstrip này có thể cắt mỗi 25mm. Bản 5v thì mình nghĩ cắt mỗi 10mm.

Với 5v mình khuyên dùng đầu nối USB type C để có thể cắm luôn bằng sạc điện thoại.

https://nl.aliexpress.com/item/1005005493993751.html?spm=a2g0o.productlist.main.75.23163c59JBdQ1K&algo_pvid=c8f23aa9-8f5d-4e44-b8c8-caae0e799343&algo_exp_id=c8f23aa9-8f5d-4e44-b8c8-caae0e799343-37&pdp_npi=4%40dis%21EUR%212.40%211.68%21%21%2117.98%21%21%40211b88f116963602568058524e304b%2112000033301715335%21sea%21NL%210%21AB&curPageLogUid=Chleojg8aYwE#nav-specification

Với 12v mình khuyên dùng đầu nối DC 2.5mm

https://nl.aliexpress.com/item/4000339877320.html?spm=a2g0o.productlist.main.11.66c92efcICJ927&algo_pvid=21295b5f-ba8e-452f-9ca6-8e132706f2c0&algo_exp_id=21295b5f-ba8e-452f-9ca6-8e132706f2c0-5&pdp_npi=4%40dis%21EUR%211.06%210.95%21%21%211.08%21%21%40211b88ee16963607894767829e366c%2110000001394160335%21sea%21NL%210%21AB&curPageLogUid=aQzCknrP9i8g

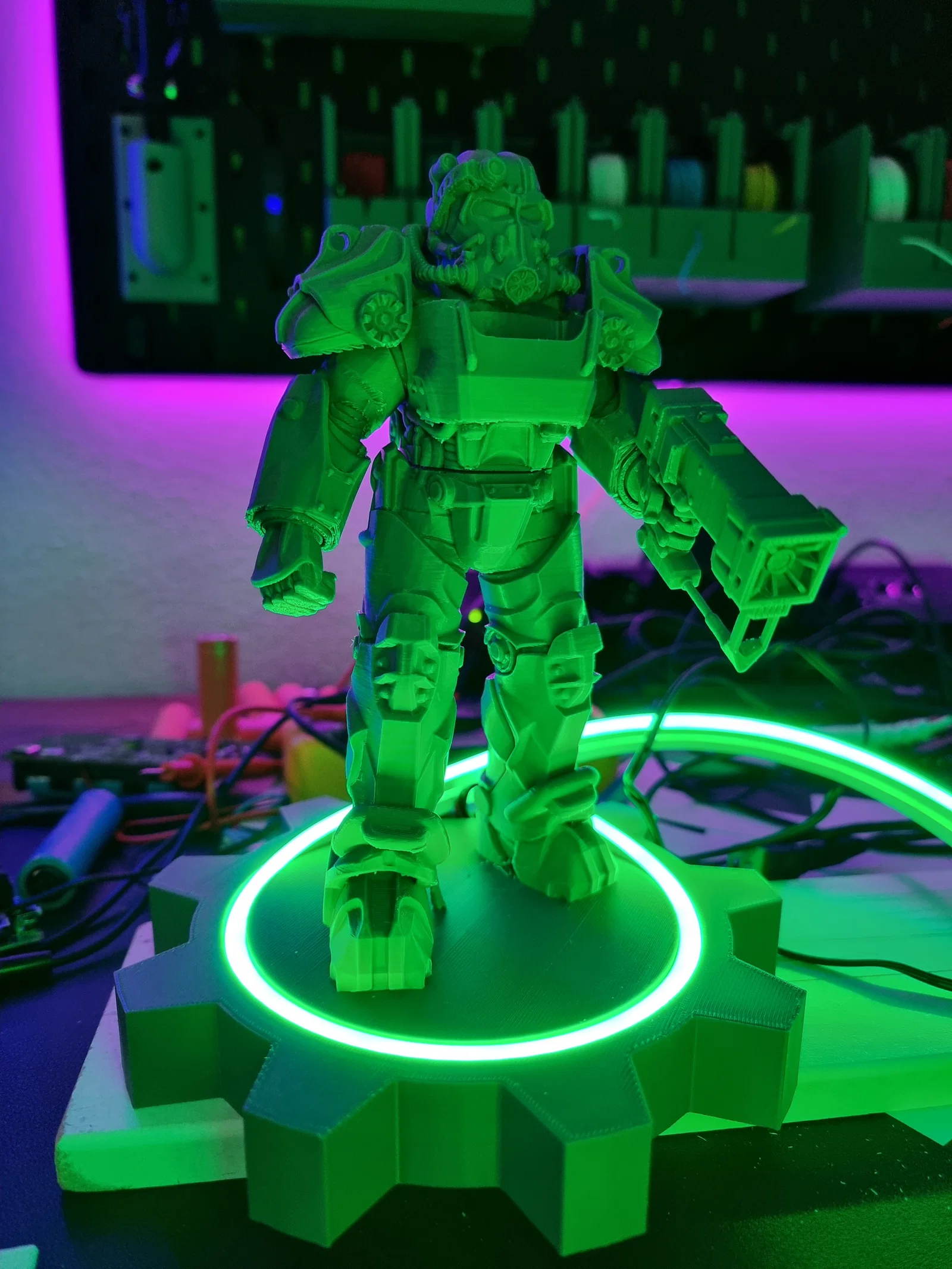

Lưu ý: để làm được “vòng tròn” trọn vẹn thì hơi khó; bạn phải cắt kèm thêm chút phần diffuser, tháo đoạn cuối của ledstrip ra rồi press-fit (ép khít) chúng lại với nhau. Chỗ này cần tính trước cách làm sao cho hợp lý.

  1. rạch/cắt phần dưới của strip để luồn dây điện đi qua

2. nếu phần cuối không khớp hoàn hảo, thử chồng mí bằng cách nhét phần ledstrip dư vào trong phần còn lại để tạo thành một vòng tròn kín

3. nhét phần ledstrip dư vào điểm bắt đầu để tạo thành vòng tròn kín. Lưu ý: có strip cắt được mỗi 10mm (5v) và có strip cắt mỗi 25mm (12v) nên có thể sẽ không khớp và bạn phải linh hoạt chút. Bạn cũng có thể chọn cắt strip ngắn lại (bên trong) và chừa một đoạn không có led, nhưng nó sẽ hiện thành một đoạn tối/nhạt. Tốt hơn là chồng mí (overlap).

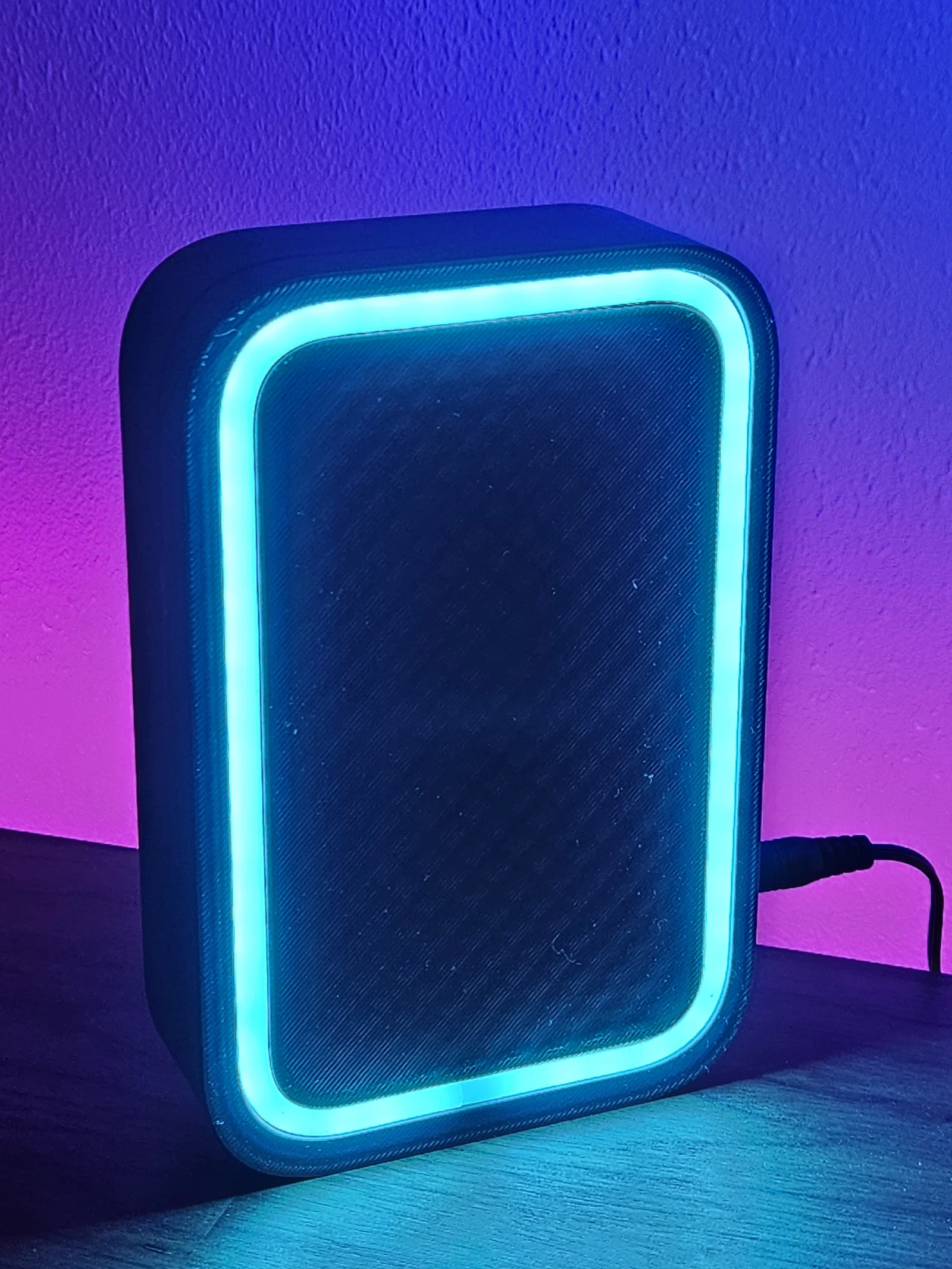

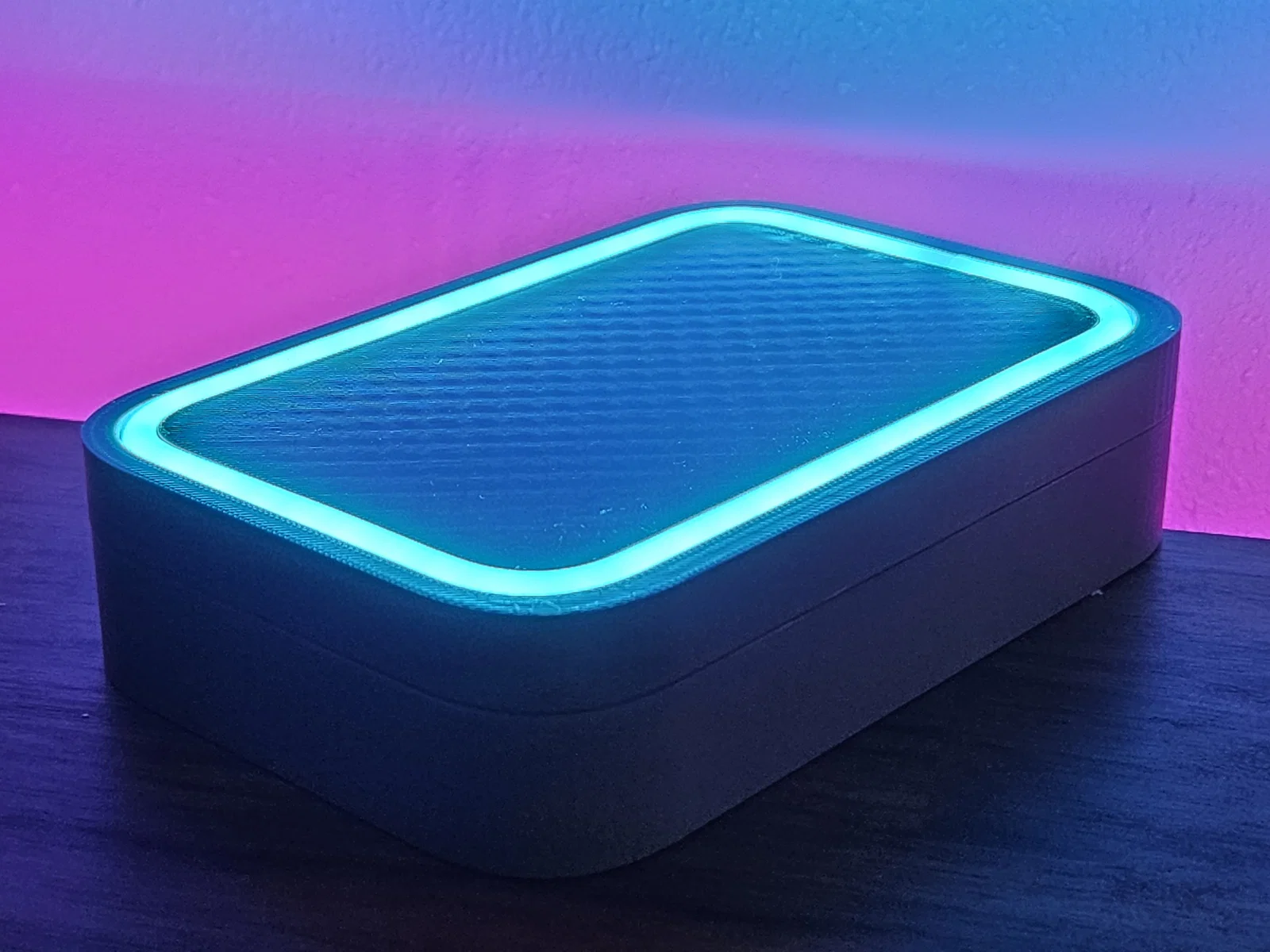

miễn trừ: Mình dùng 3 lớp top/bottom nên bị lộ pattern infill, bạn cân nhắc tăng thêm chút để ra đẹp hơn (trong hình thấy rõ infill dạng ô vuông).
