Rack Case Modular 19" (chuẩn 4U) cho thiết bị âm nhạc

Modular 19" Rack Case cho thiết bị âm nhạc

Mẫu rack case dạng modular này là giải pháp rất tiện để cất gọn và sắp xếp đồ gear âm nhạc của bạn. Nó có thể chứa tối đa bốn module độc lập (4U), và nhiều case có thể xếp chồng lên nhau, gia cố bằng ty ren thép để tăng độ vững. Bu lông và đai ốc liên kết được thiết kế theo chuẩn M5, có thể dùng đai ốc thường hoặc đai ốc nylon.

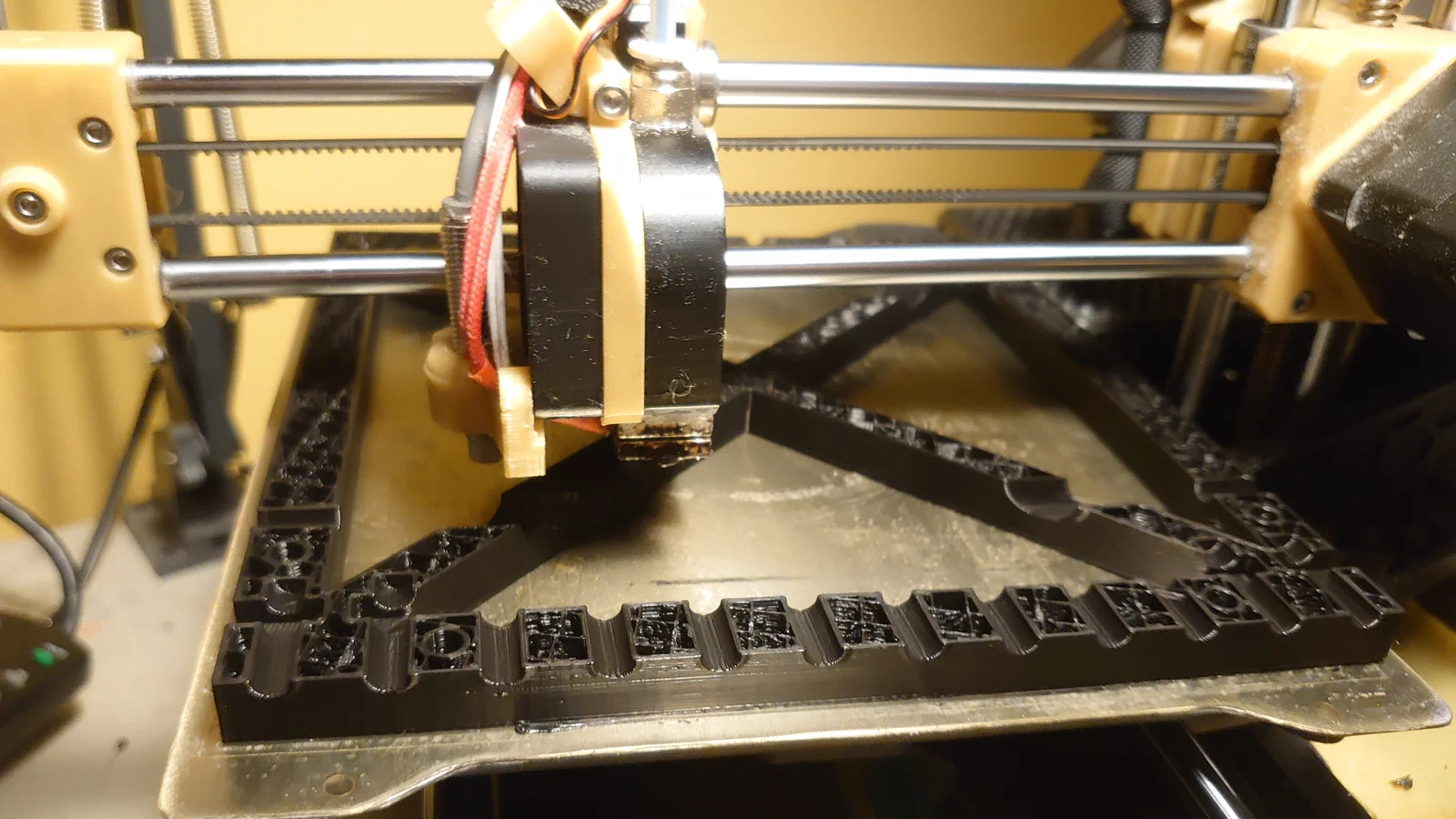

Rack case này có thể in bằng PLA, PETG hoặc ASA, nhưng nếu bạn dùng máy Prusa MINI thì nhớ tắt skirt khi in. Nozzle khuyến nghị là 0.4 và layer height 0.2. Tuy vậy, nozzle 0.6 và 0.25 Draft vẫn in được.

Tính năng

• Thiết kế modular linh hoạt, dễ tuỳ biến
• Chiều cao 4U tương thích thiết bị rack chuẩn
• Có thể xếp chồng nhiều case và gia cố để tăng độ ổn định
• Tương thích bu lông và đai ốc M5
• Có thể in bằng PLA hoặc PETG
• Tối ưu cho máy Prusa MINI

Lợi ích

• Tiết kiệm không gian, giữ gear gọn gàng
• Bảo vệ gear khỏi hư hại
• Tạo hệ rack tuỳ chỉnh đúng nhu cầu của bạn
• Dễ lắp ráp và tháo rời
• Chi phí hợp lý, dễ tiếp cận

Cách sử dụng

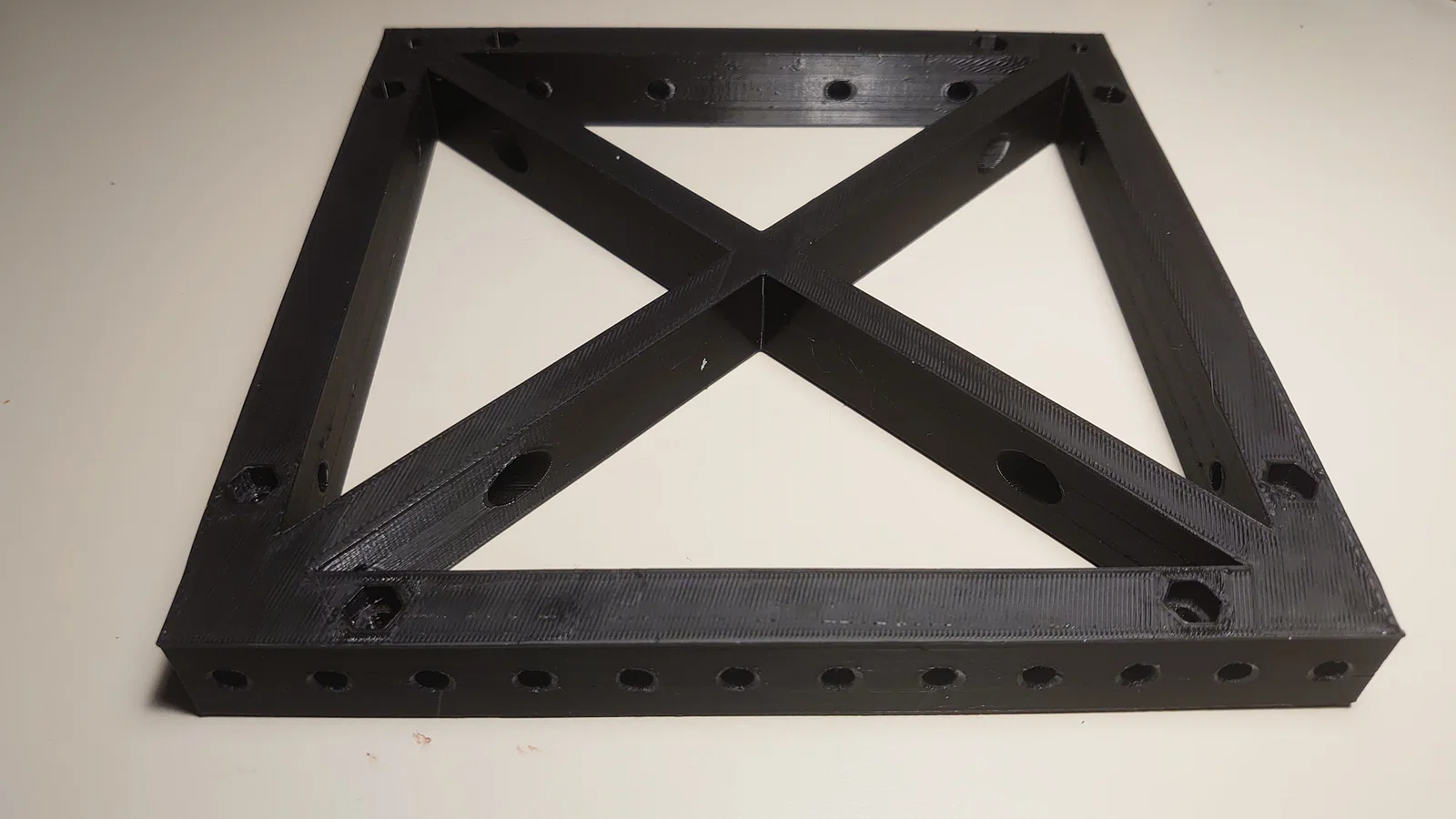

1. In từng module riêng lẻ và chuẩn bị phần cứng (ốc/vít/đai ốc) để liên kết.
2. Lắp các module theo hướng dẫn đi kèm.

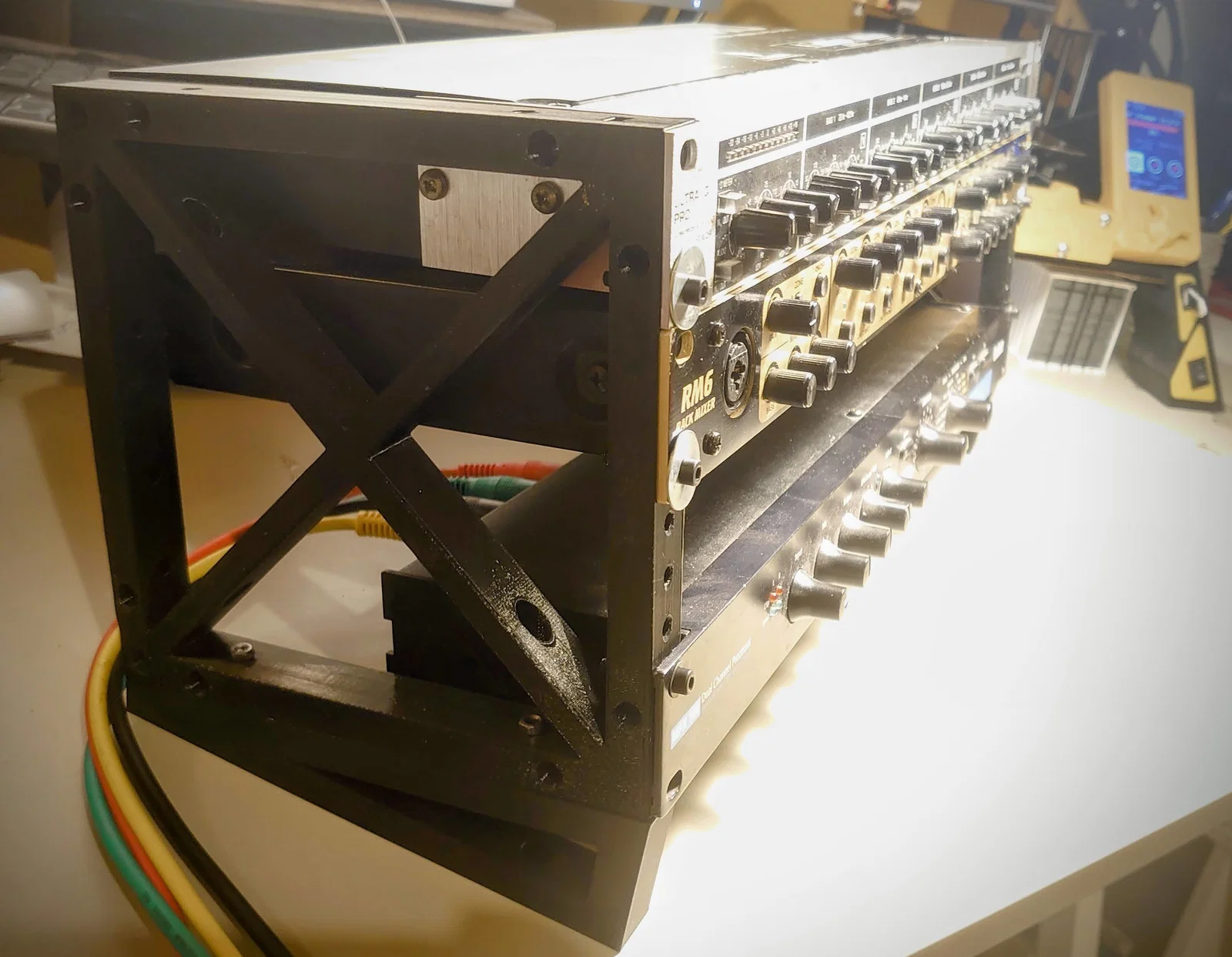

3. Xếp chồng các module và siết cố định bằng ty ren thép.

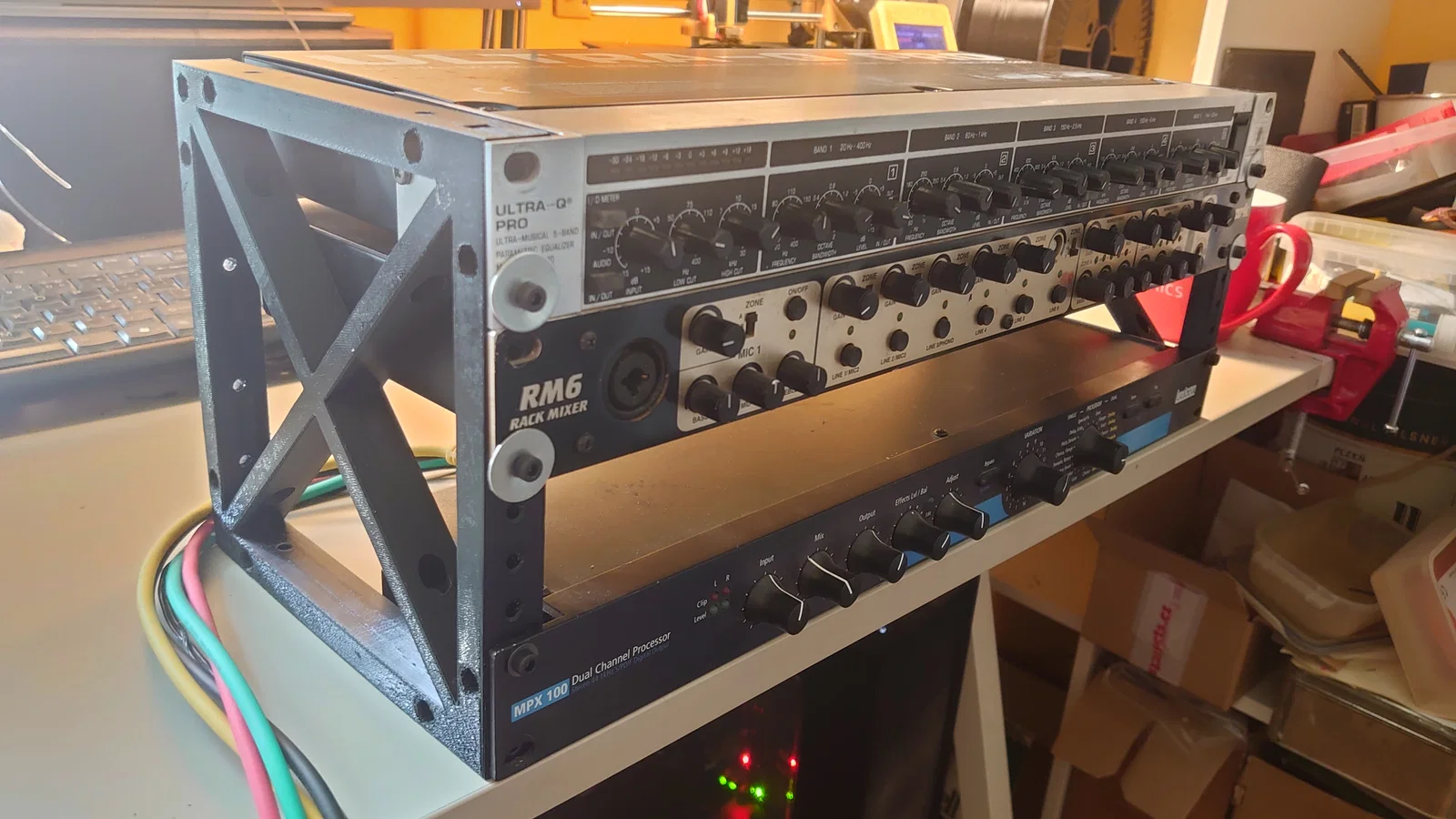

4. Gắn thiết bị của bạn lên các module kèm đệm cao su để tránh bị “rack crush”.

BOM (Bill Of Material)

Gắn thiết bị (bắt buộc)

• Vít lục giác chìm đầu trụ M5x25 - DIN 912 HOẶC vít lục giác chìm đầu dù M5x25 ISO 7380 (4 cái cho mỗi thiết bị)
• Đệm cao su 5x14 (4 cái cho mỗi thiết bị). Đệm nhỏ hơn sẽ tốt hơn, nhưng mình không tìm thấy ngoài thị trường.
• Đai ốc lục giác M5 (4 cái cho mỗi thiết bị)

Tăng độ vững (tuỳ chọn)

• Ty ren M5 (2 cái)
• Đai ốc lục giác M5 (4 cái)
• Đai ốc lục giác M5 có nylon (4 cái)

Xếp chồng dọc (tuỳ chọn)

• Vít lục giác chìm đầu trụ M5x45 - DIN 912 (4 cái)
• Đai ốc lục giác M5 (4 cái)

Nối ngang (tuỳ chọn)

• Vít lục giác chìm đầu trụ M5x35 - DIN 912 (4 cái)
• Đai ốc lục giác M5 (4 cái)

Nắp hông (tuỳ chọn)

• Vít lục giác chìm đầu trụ M5x25 - DIN 912 (8 cái)
• Đai ốc lục giác M5 (8 cái)

Tăng độ ổn định (tuỳ chọn)

Bước này giúp hạn chế rack bị rung lắc hoặc xê dịch.

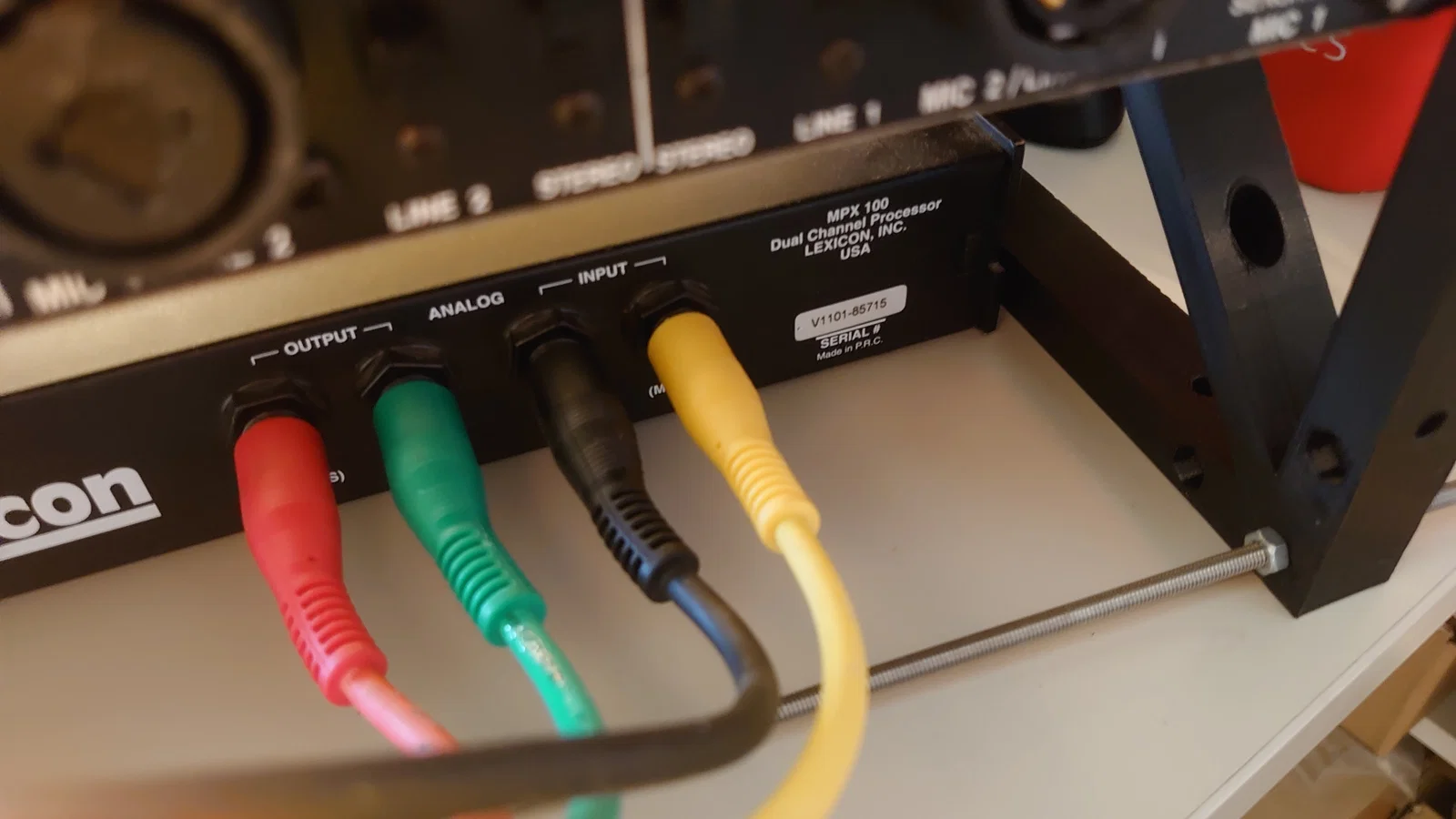

1. Cắt 2 đoạn ty ren M5 dài 48.9 mm và chà nhẵn phần cạnh.
2. Với mỗi ty, vặn một đai ốc thường vào vị trí tạm, khoảng 5 cm tính từ đầu ty.
3. Luồn ty (kèm đai ốc) vào lỗ góc của rack holder từ phía không có chỗ chừa để đặt đai ốc.
4. Đẩy ty qua lỗ của rack holder thứ hai ở phía đối diện.
5. Siết cụm này bằng đai ốc nylon từ phía ngoài của cả hai bên.
6. Siết các đai ốc nylon ở phía ngoài, ngay sát đầu ty ren.
7. Siết hai đai ốc thường (đang để tạm) sát thành rack holder từ phía trong.

Xếp chồng dọc (tuỳ chọn)

• Có thể xếp chồng dọc hai rack bằng 4x vít lục giác chìm đầu trụ M5x45 và 4x đai ốc lục giác.

Nối ngang (tuỳ chọn)

Phần này bắt buộc phải in Rackholder-sidemount.stl

• Có thể nối hai rack cạnh nhau bằng 4x vít lục giác chìm đầu trụ M5x35 và 4x đai ốc lục giác, mà không ảnh hưởng không gian bên trong hoặc bên ngoài của rack case.
• Nên canh thẳng hai rack cẩn thận trước khi siết vít và đai ốc.

Nắp hông (tuỳ chọn)

Phần này cần có Rackholder-sidemount.stl được lắp

• Gắn các tấm nắp hông (Side-cover-plate.stl) vào sidemount của rackholder bằng 8x vít lục giác chìm đầu trụ M5x25 (hoặc vít lục giác chìm đầu bằng) cho mỗi bên và siết bằng đai ốc lục giác M5.

Nắp mặt sau (tuỳ chọn)

• Mặt sau của rackholder có các lỗ để gắn một backplate tuỳ chỉnh (không kèm). Kích thước tấm là 18x48.9cm, các lỗ chuẩn M5. Tâm mỗi lỗ cách mép bên 10mm, và lần lượt cách mép dưới/trên 37.5mm và 67.5mm.

Chân đế nghiêng (tuỳ chọn)

Phần này cần in Rackholder-angled-stand.stl 2 cái.

• Chân đế góc 11.5° có thể gắn vào các lỗ phía đáy dùng cho việc xếp chồng rack.
• Mỗi chân dùng hai vít lục giác chìm đầu trụ M5x25 và đai ốc lục giác M5 tương ứng.
