Đây là một cái jig lấy cảm hứng từ “Der Holzbastler” để dùng Domino Dowels mà không phải tốn cả ngàn đô cho máy Festool.

Cơ cấu này tối ưu cho dowel có bề rộng 22,1 mm và nhiều độ dày khác nhau (ít nhất 6 và 8 mm).

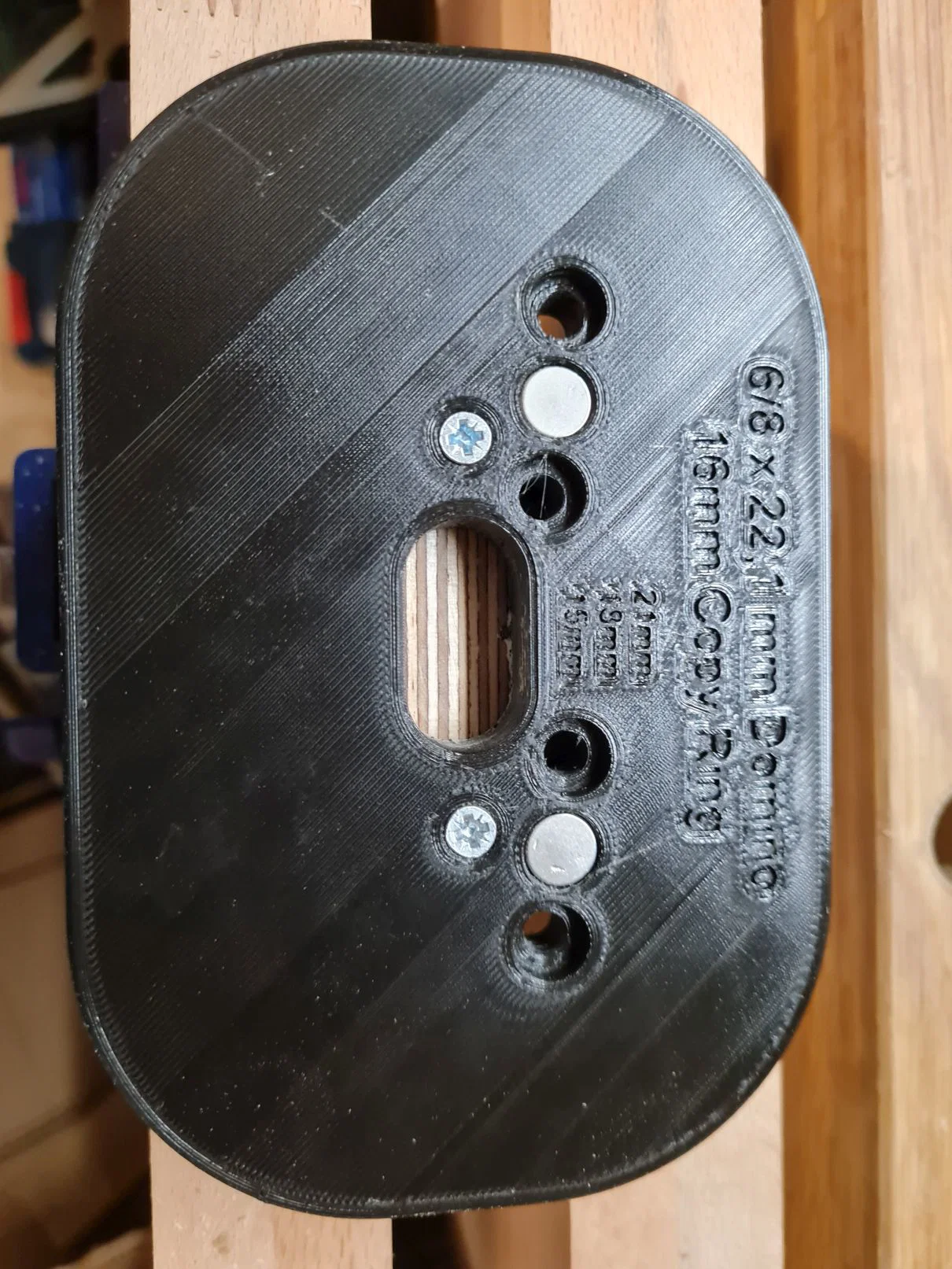

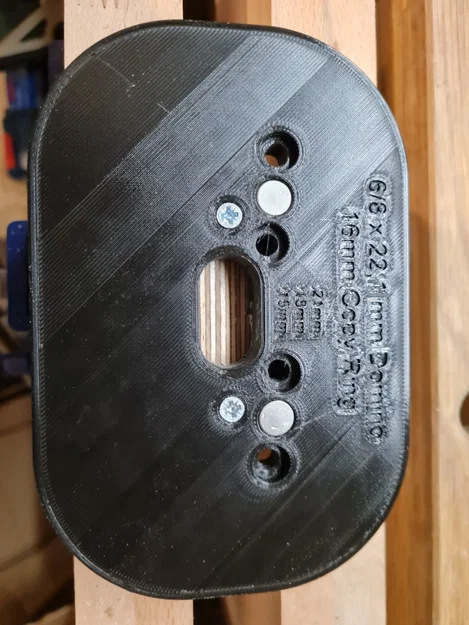

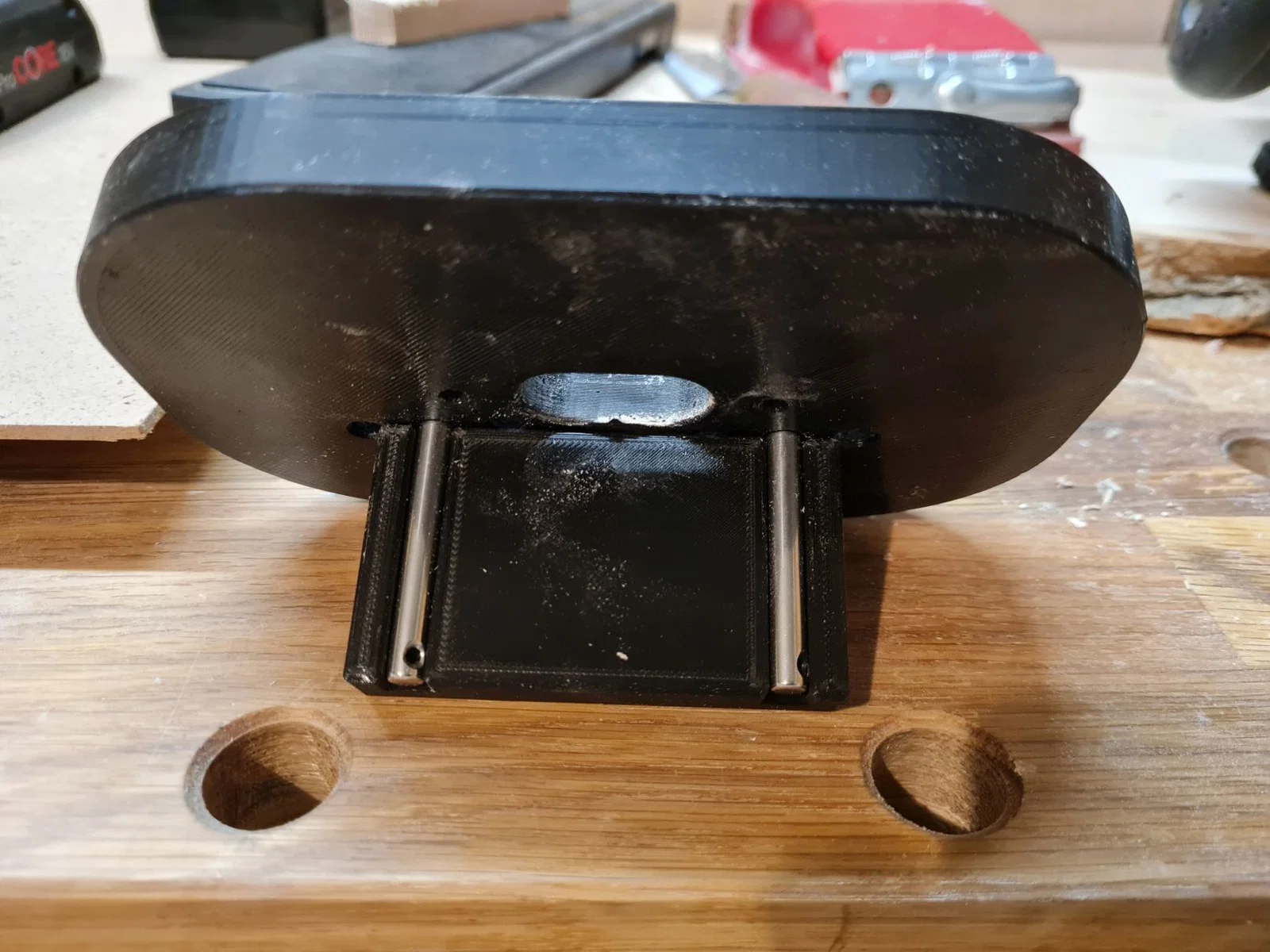

Mình vừa thêm phiên bản _v2, trong đó các bu-lông được tích hợp vào cụm kẹp.
Nhờ vậy bạn cũng có thể đóng chốt trên những phôi nhỏ hơn.

Bạn cần chuẩn bị:

  • Hand Router
  • Vòng chép hình (copy ring) 16 mm
  • Mũi phay 6 hoặc 8 mm (loại spiral) (tùy độ dày dowel bạn muốn dùng)
  • 2 x chốt an toàn (safety bolt) 6 mm dài tối thiểu 30 mm (ví dụ: https://amzn.eu/d/fJn8tR3)

Cách hoạt động:

  1. Gắn cho hand router vòng copy ring đường kính 16 mm
  2. Siết mũi phay 6 hoặc 8 mm (ưu tiên mũi spiral)
  3. Dùng bút đánh dấu lên miếng gỗ bạn muốn ghép

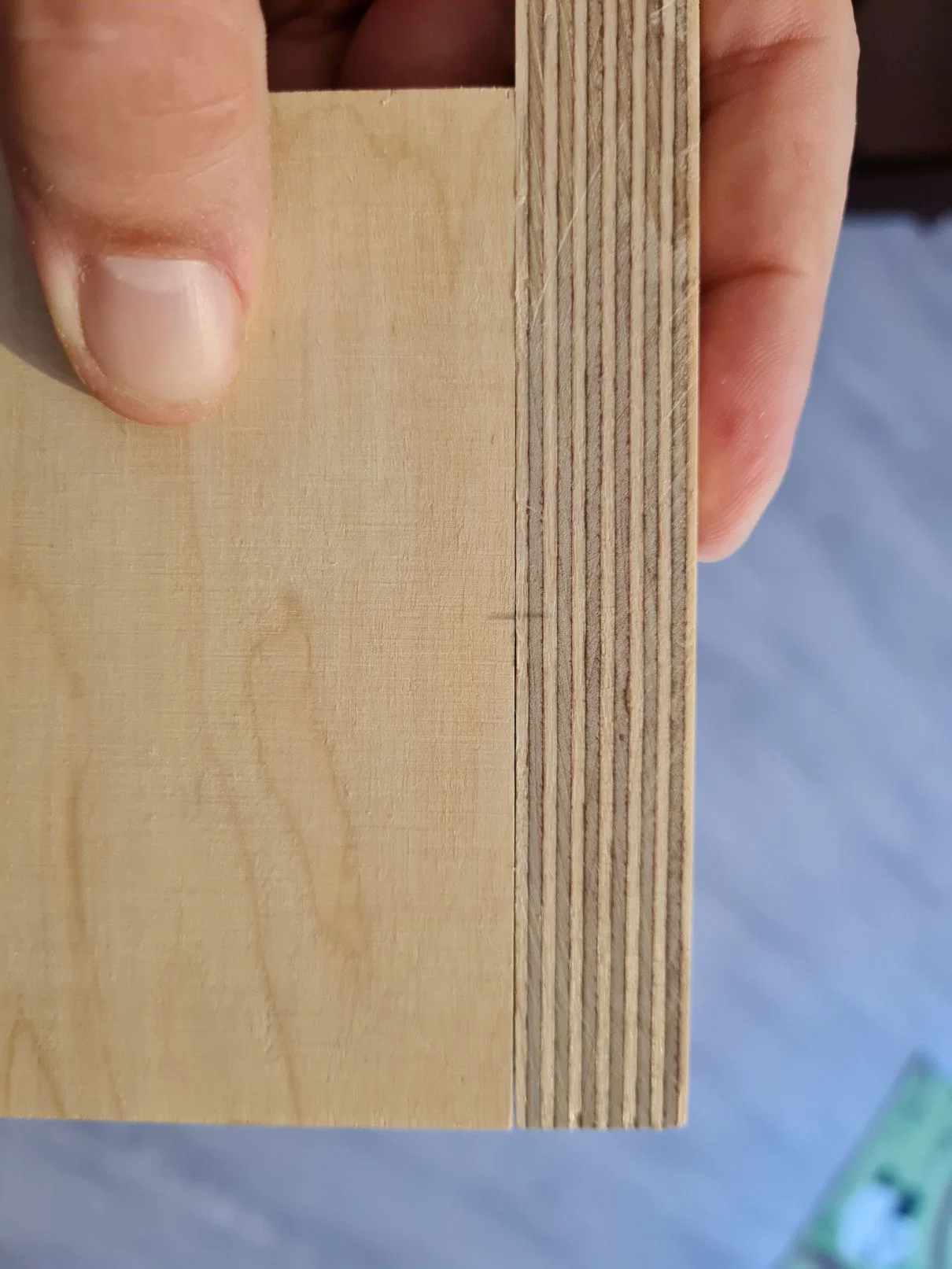

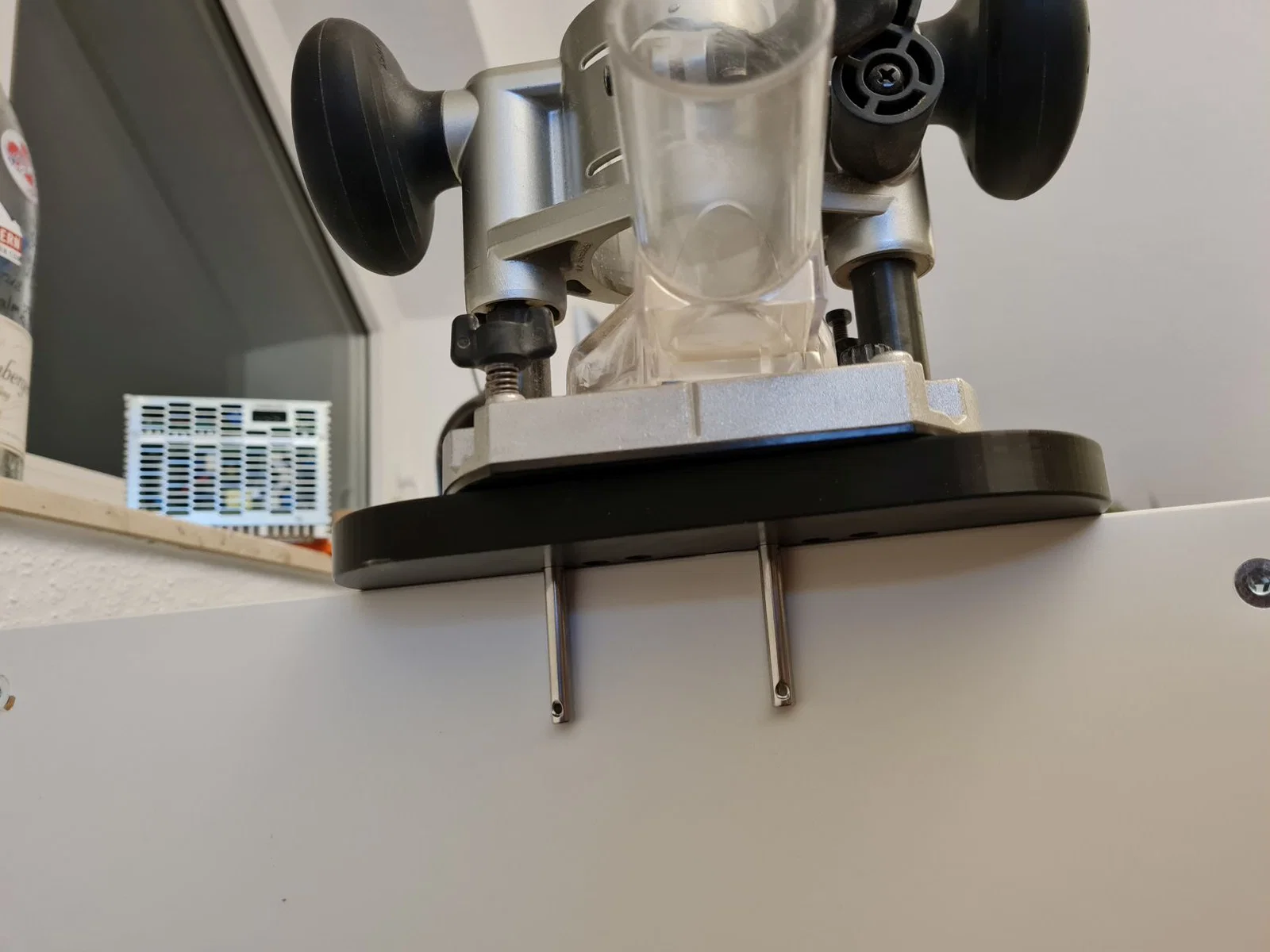

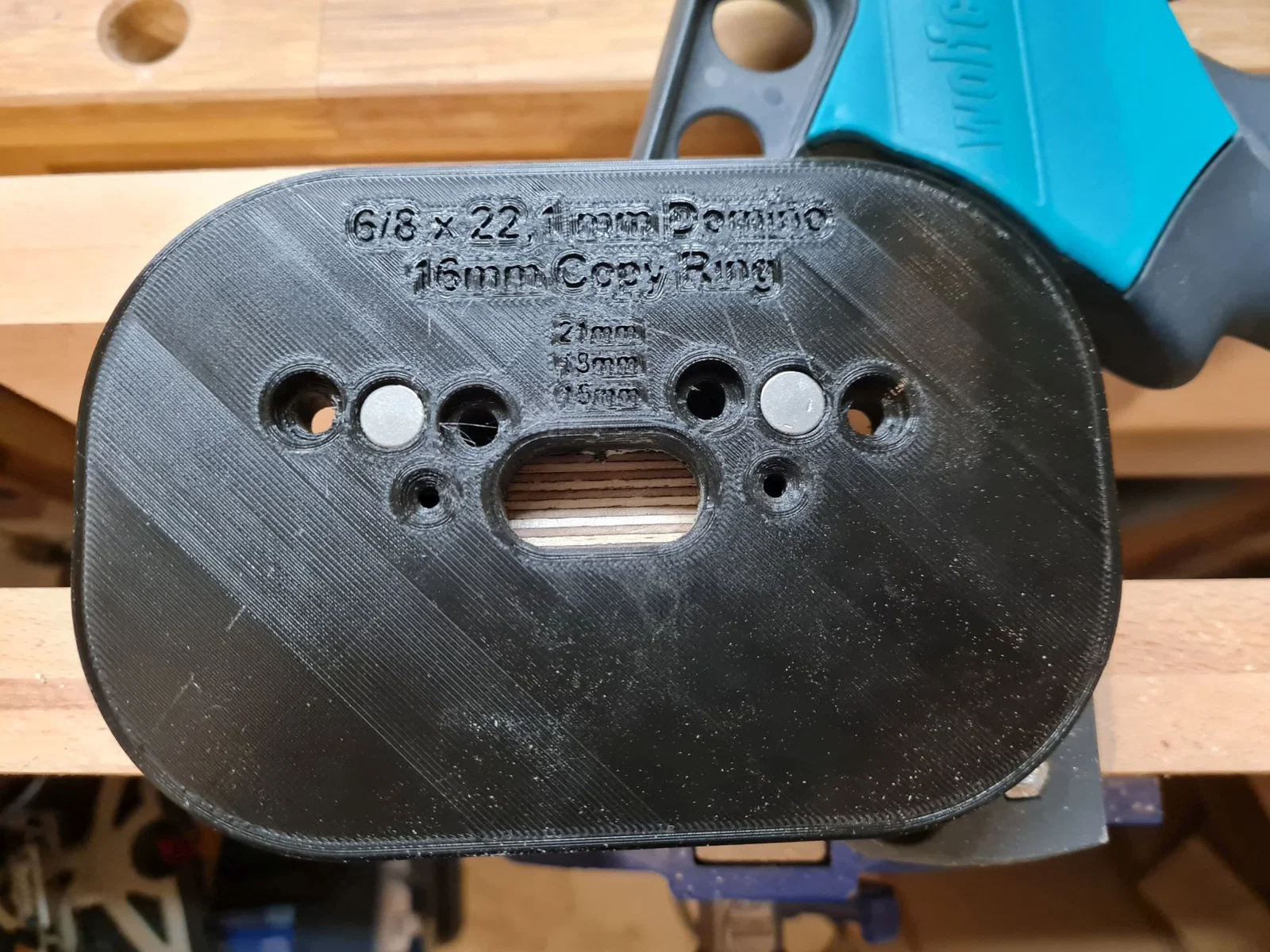

  4. Cắm các safety bolt vào đúng lỗ tương ứng tùy theo độ dày phôi gỗ

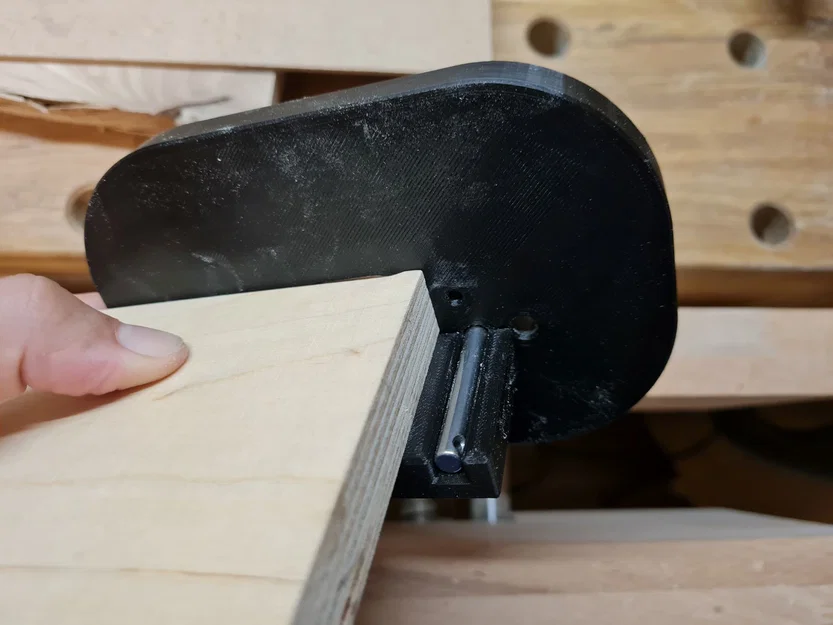

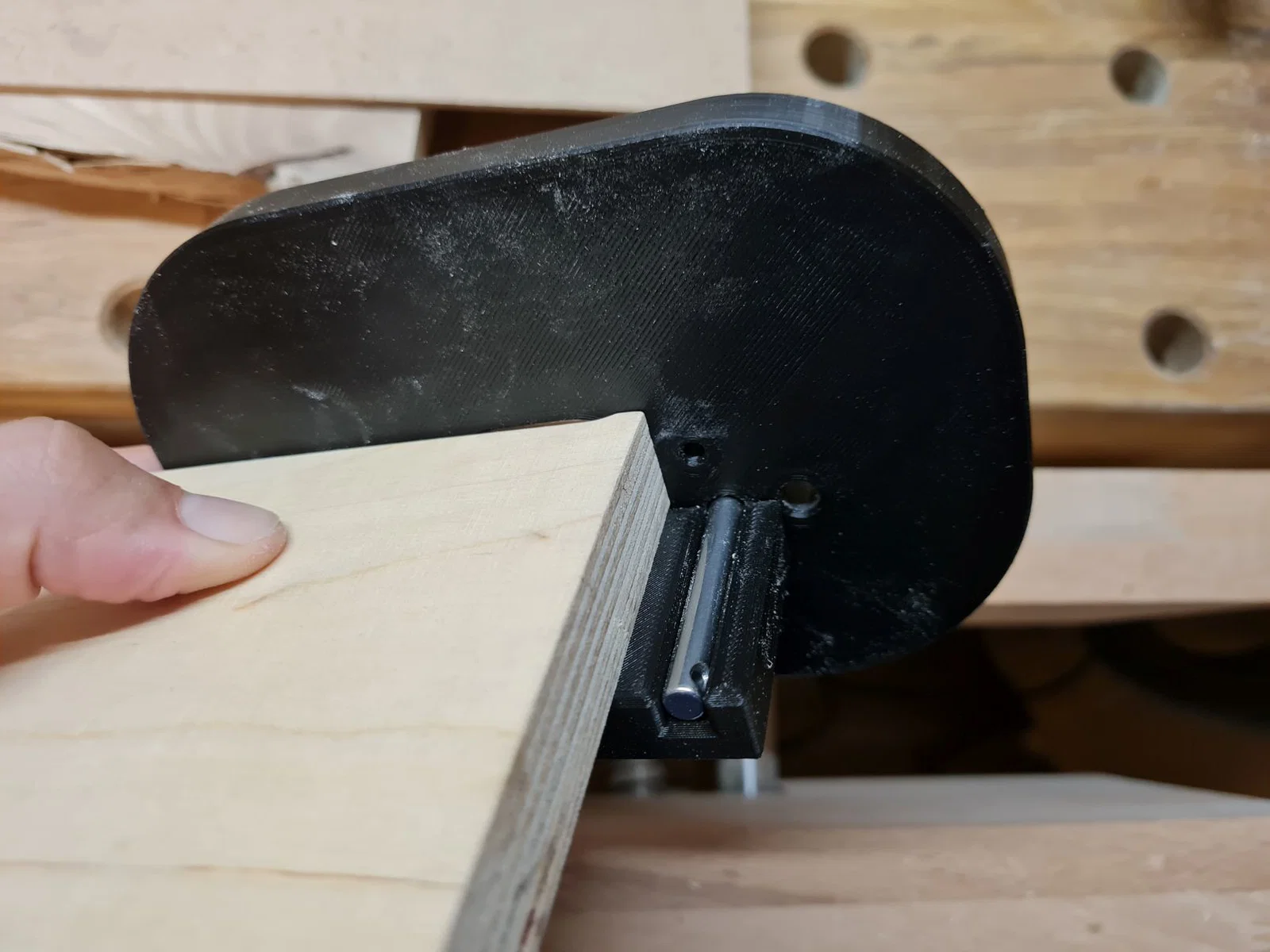

  5. Canh mũi tên trùng với vạch dấu và đảm bảo các bolt chạm vào vật liệu.
    1. Tùy chọn: gắn tấm cố định (fixation plate) lên các bolt và kẹp chặt
    2. Tùy chọn: bắt vít jig vào gỗ

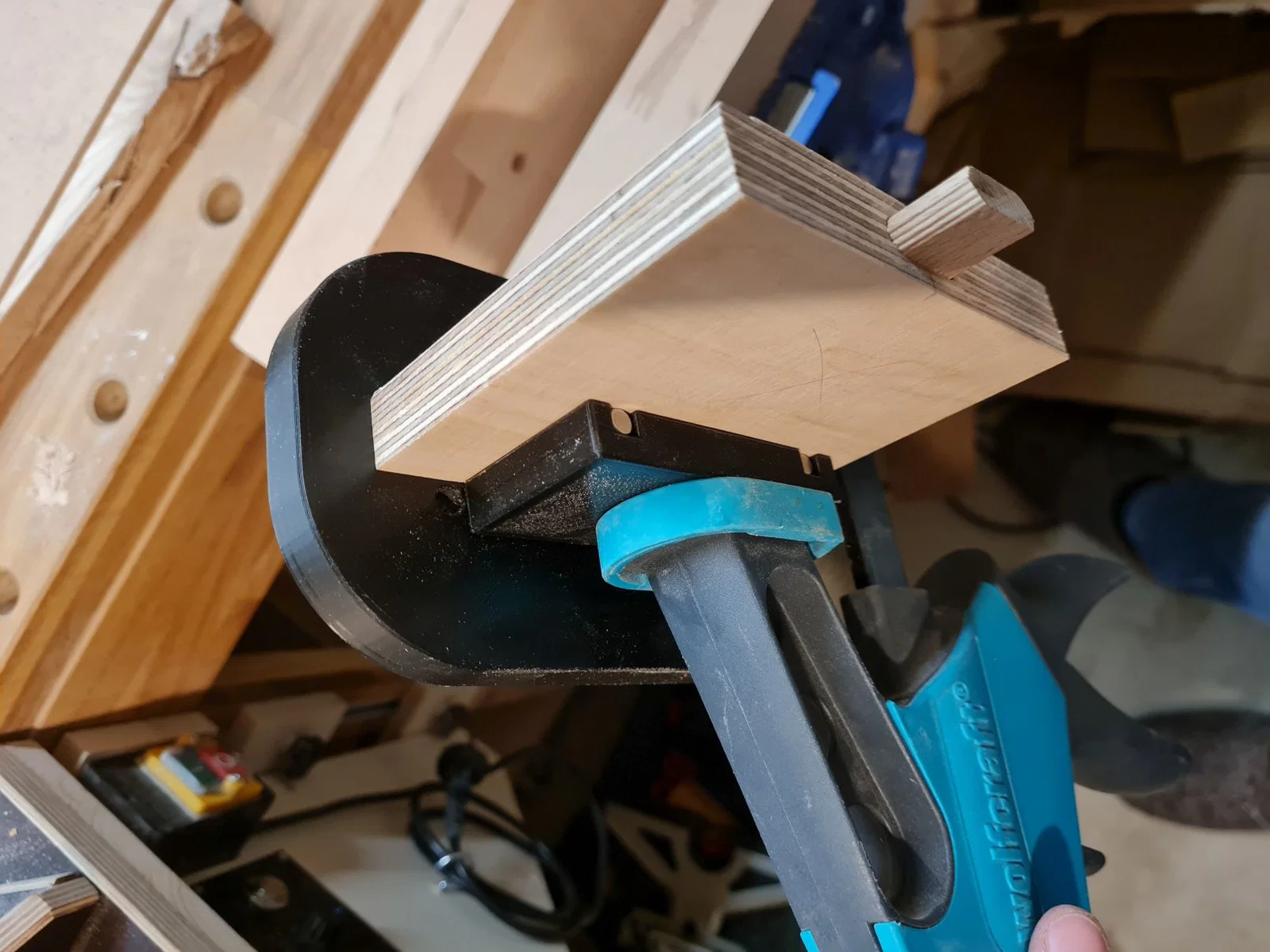

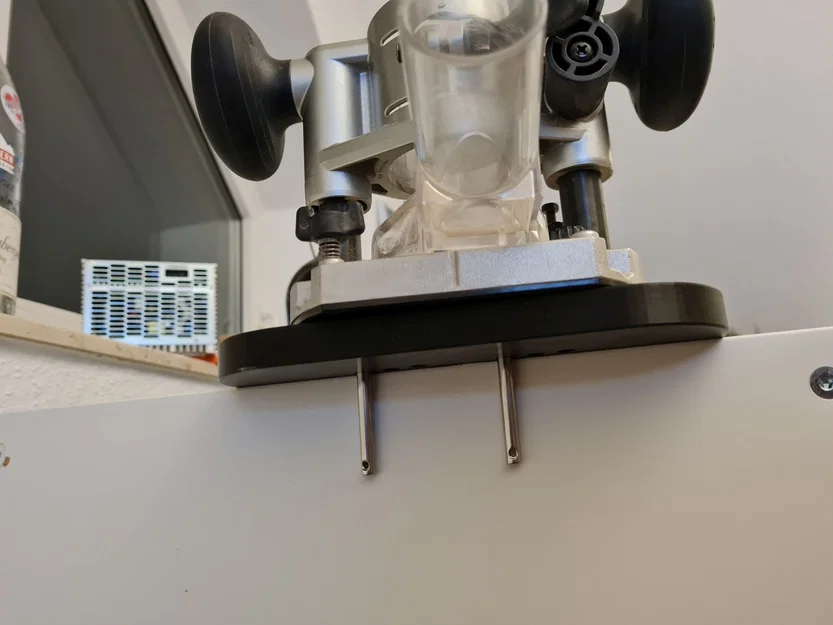

  6. Đặt router lên jig, phay thẳng xuống bên trái và bên phải (chỉ làm được với mũi spiral), rồi lấy phần vật liệu ở giữa

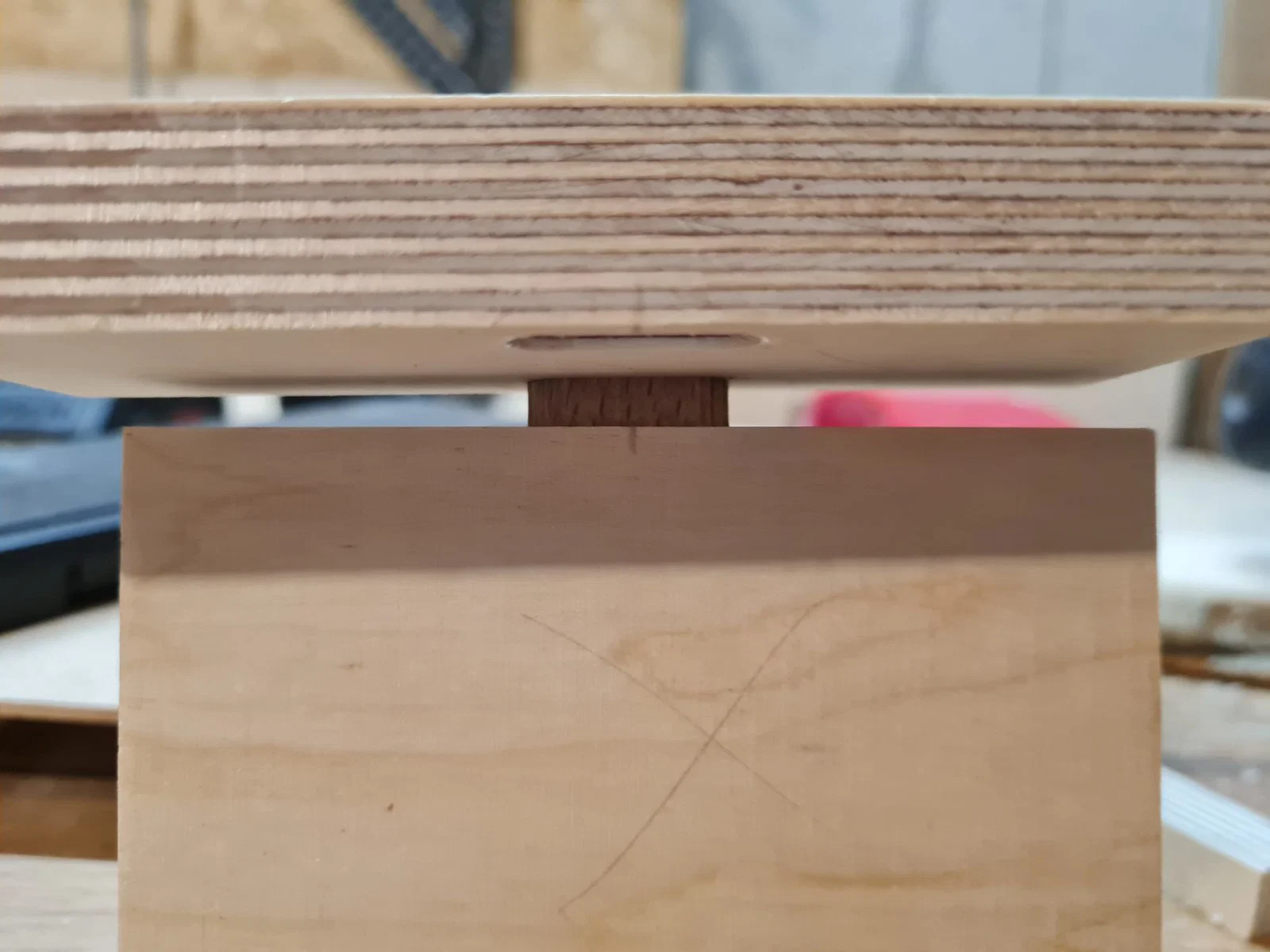

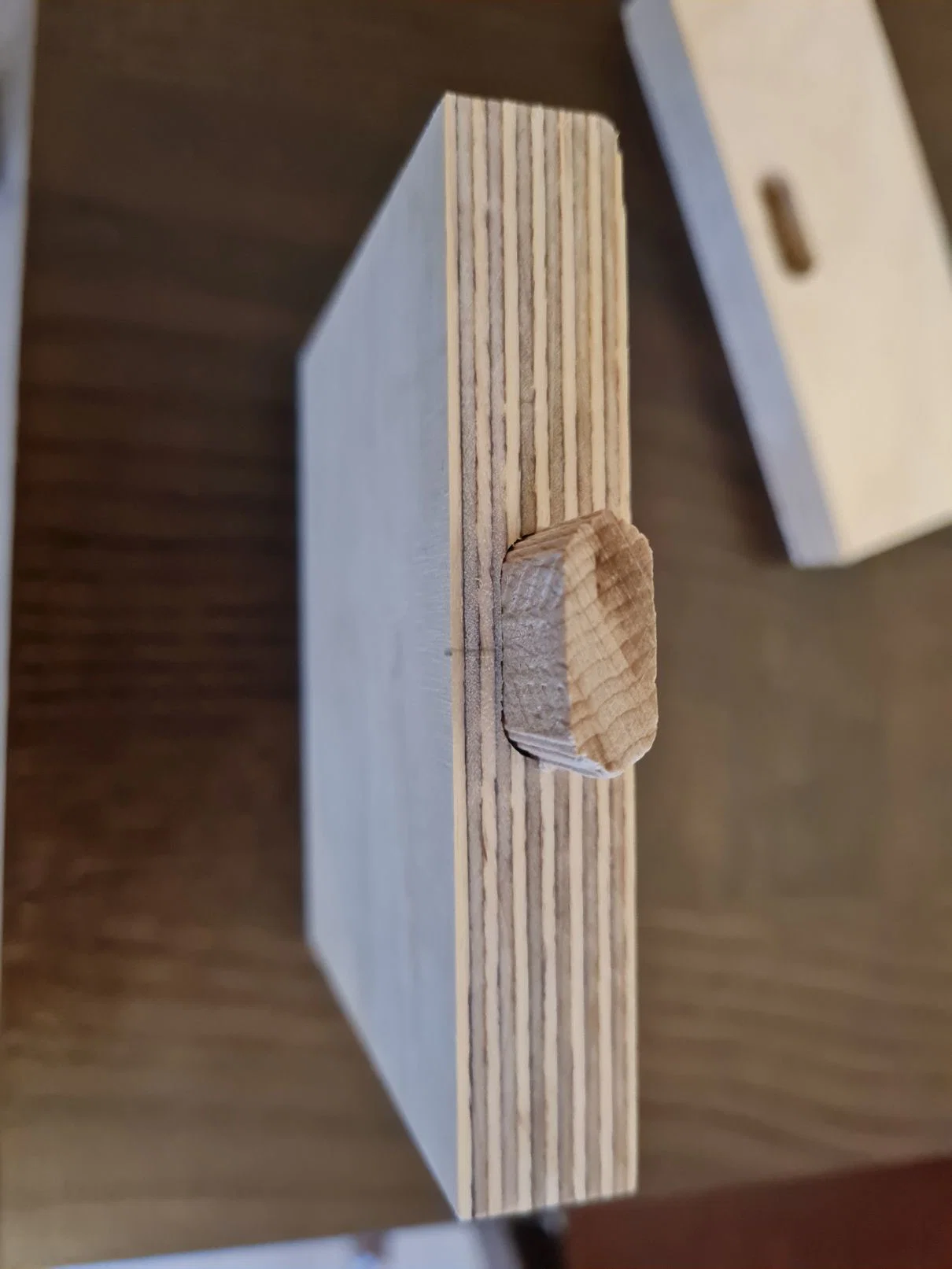

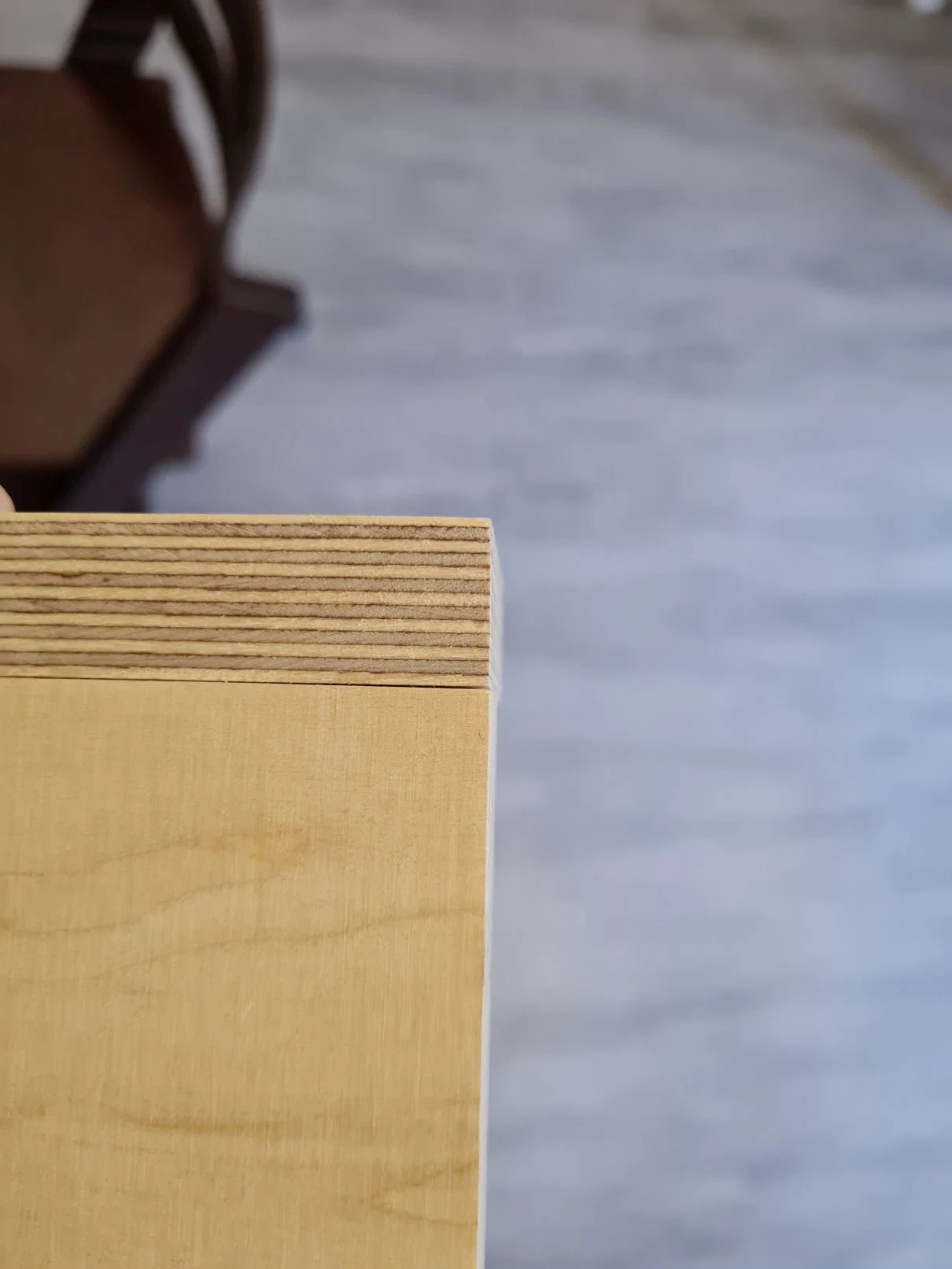

  7. Làm tương tự với miếng thứ hai và bạn sẽ có 2 lỗ domino dowel thẳng hàng chuẩn.

Nếu bạn muốn đóng chốt với các độ dày gỗ khác, bạn có thể làm lệch tâm (de-central), khi đó cần chú ý các mặt làm chuẩn (reference sides); hoặc dùng các vạch nhỏ ở cạnh lỗ dài để canh thẳng hàng.

Với máy in và thiết lập của mình thì độ khít rất chuẩn và thẳng hàng. Có thể bạn cần scale nhẹ để hợp với độ chính xác của máy in của bạn.

Chúc vui!
