Cốc phân loại ghép khớp dạng vuông (Interlocking Sorting Cups - Square Shape)

Đây là gì

[Update3: Mới thêm vài biến thể nữa theo yêu cầu gần đây của người dùng.

1) Giờ đã có model với footprint 1x3 và 2x3 kèm nắp lớn hơn. Chúng sẽ hoạt động giống các biến thể khác và tương thích hoàn toàn. Tuy nhiên mình chưa test. Ngoài ra, mấy bản này quá lớn đối với Prusa Mini. : (

2) Giờ bạn có thể tìm thấy tất cả biến thể cup không có interlocks.]

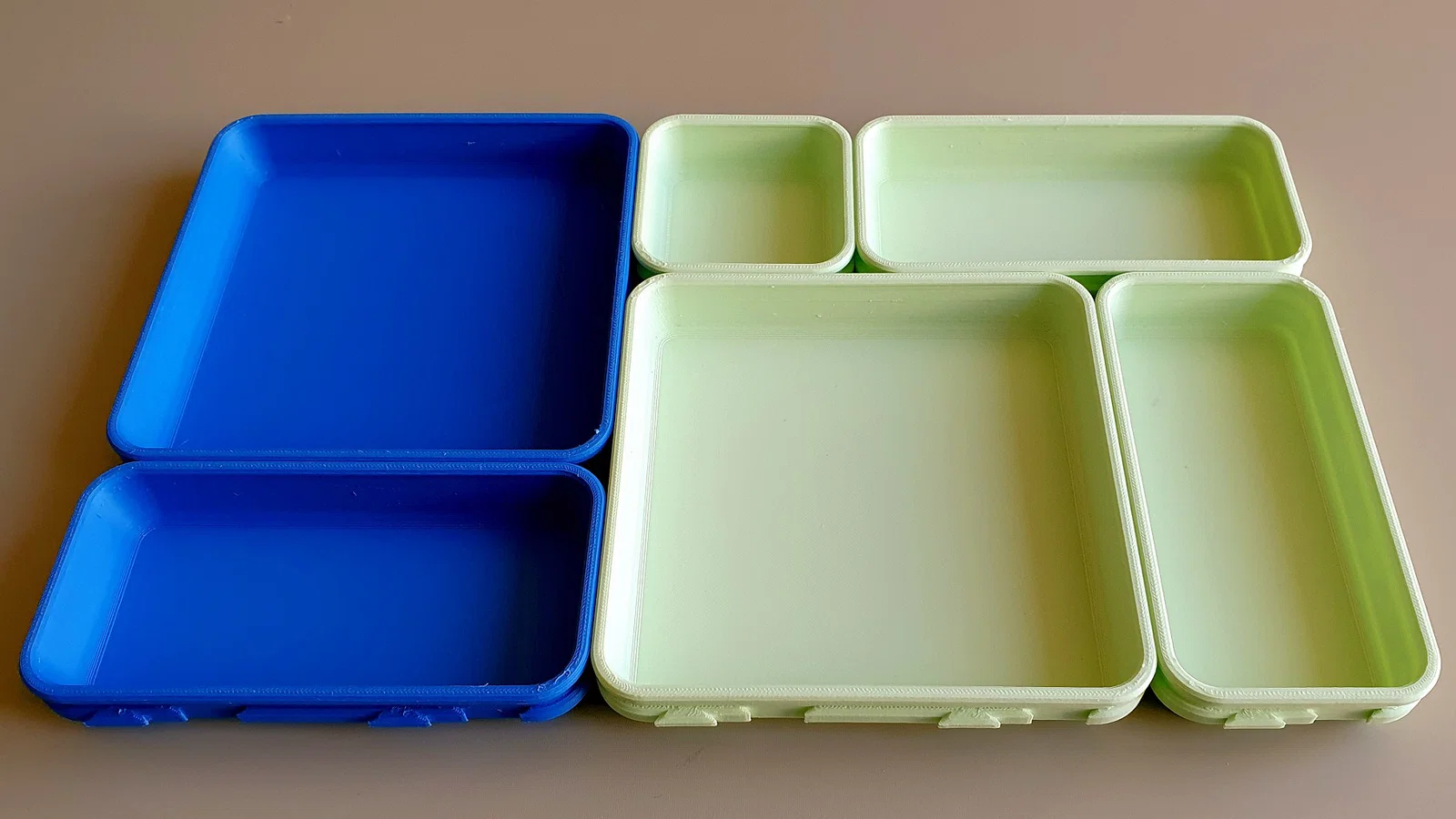

[Update2: Lại theo yêu cầu người dùng! ^_^ Thêm cup có footprint lớn hơn (1x2 và 2x2). Xem gallery hoặc hình do smartroad đăng trong phần bình luận để hình dung. In mấy bản này sẽ tốn khá nhiều thời gian, nên mình khuyên nên in test model trước để chắc chắn bạn chọn đúng biến thể có độ hở (clearance) phù hợp.]

[Update: Theo yêu cầu người dùng mình đã thêm cup cao hơn (+16mm và +32mm), phòng trường hợp cần nhiều dung tích hơn cho mỗi cup. Xem gallery để có ví dụ.]

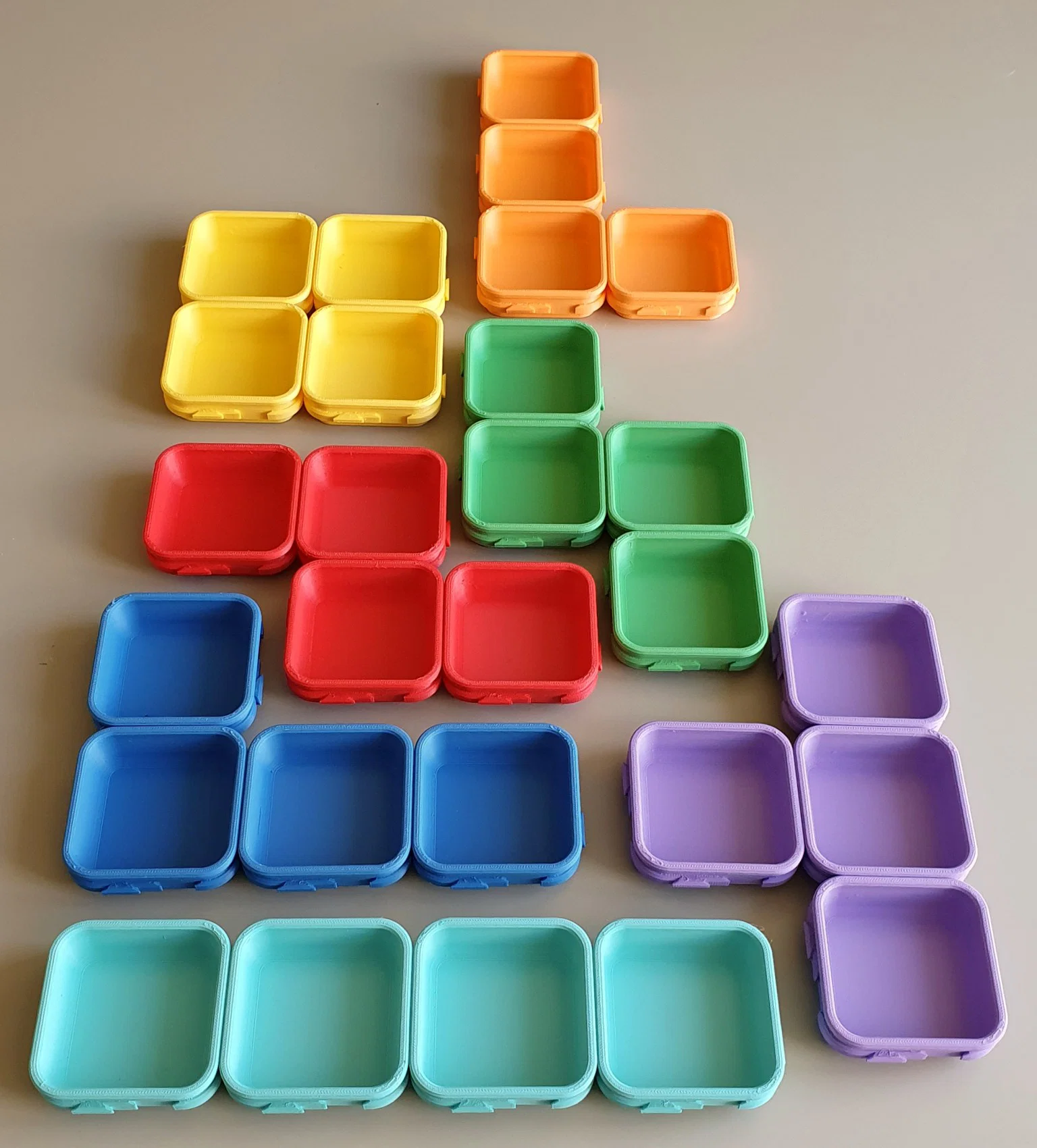

Đây là các cup dùng để phân loại, có thể kết nối với nhau dễ dàng để tạo thành khay với kích thước tùy ý. Đây là phiên bản cup dạng vuông của mẫu của mình.

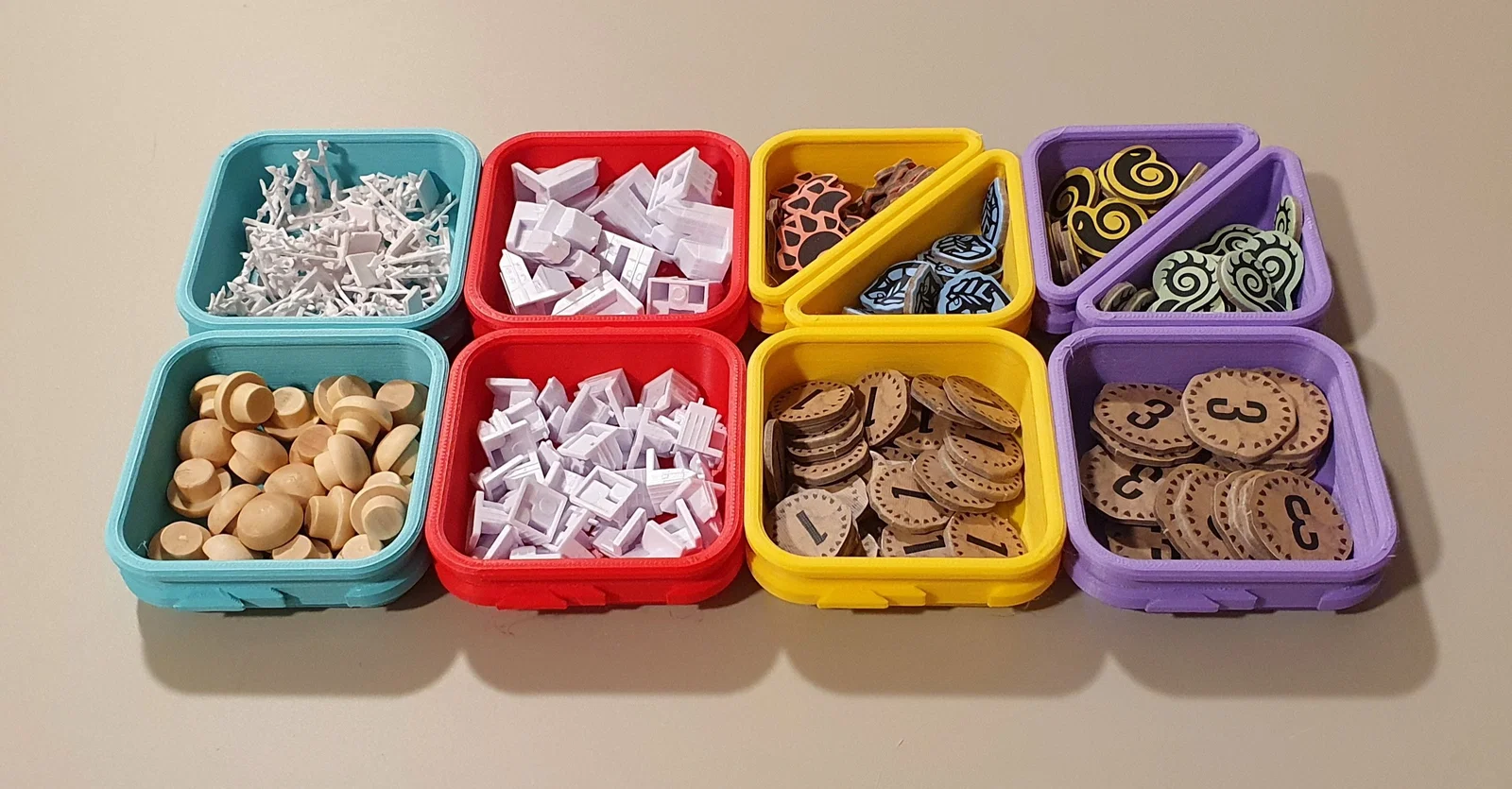

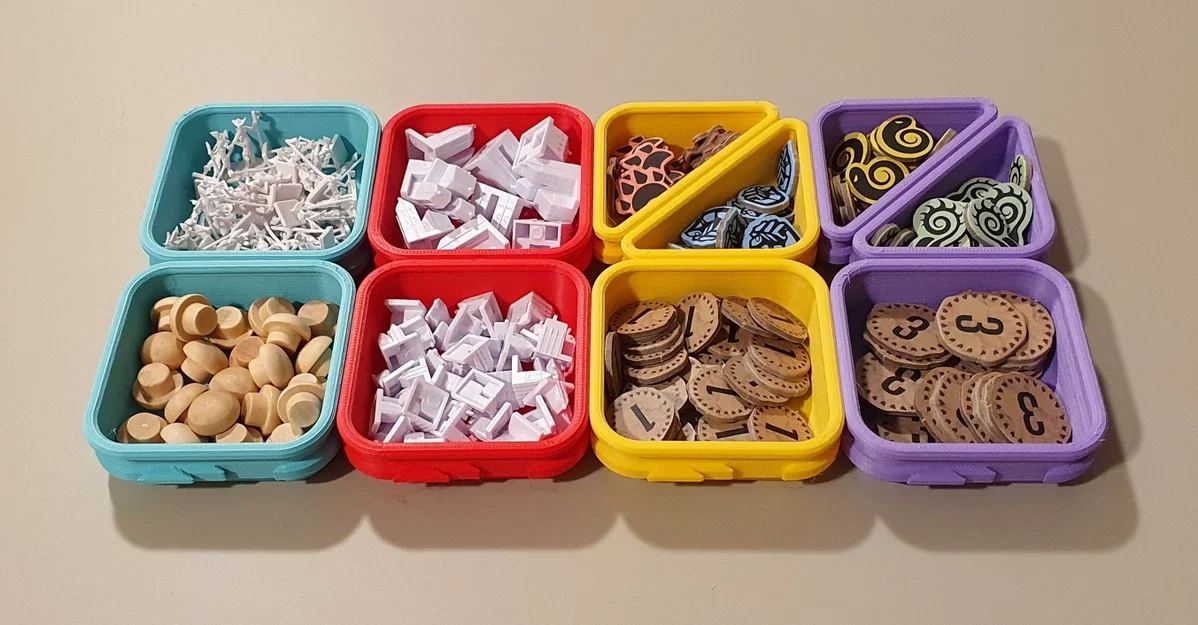

Mình hay dùng chúng để sắp xếp phụ kiện/miếng trong board game gọn gàng trong lúc chơi. Kích thước cup vừa đủ cho đa số token/playing pieces mà không tốn nhiều diện tích bàn. Phần khớp nối rất chặt và chắc, nên có thể chuyền tay qua lại mà không lo đang cầm giữa chừng bị tuột rơi. Người chơi cũng có thể tự ráp một “khay mini” trong khu vực của mình để mọi thứ ngăn nắp trong suốt ván chơi. Ngoài board game thì chúng cũng rất hữu ích cho mọi nhu cầu phân loại hoặc lưu trữ. Làm quà tặng cũng xịn. Cup có ba kích cỡ khác nhau.

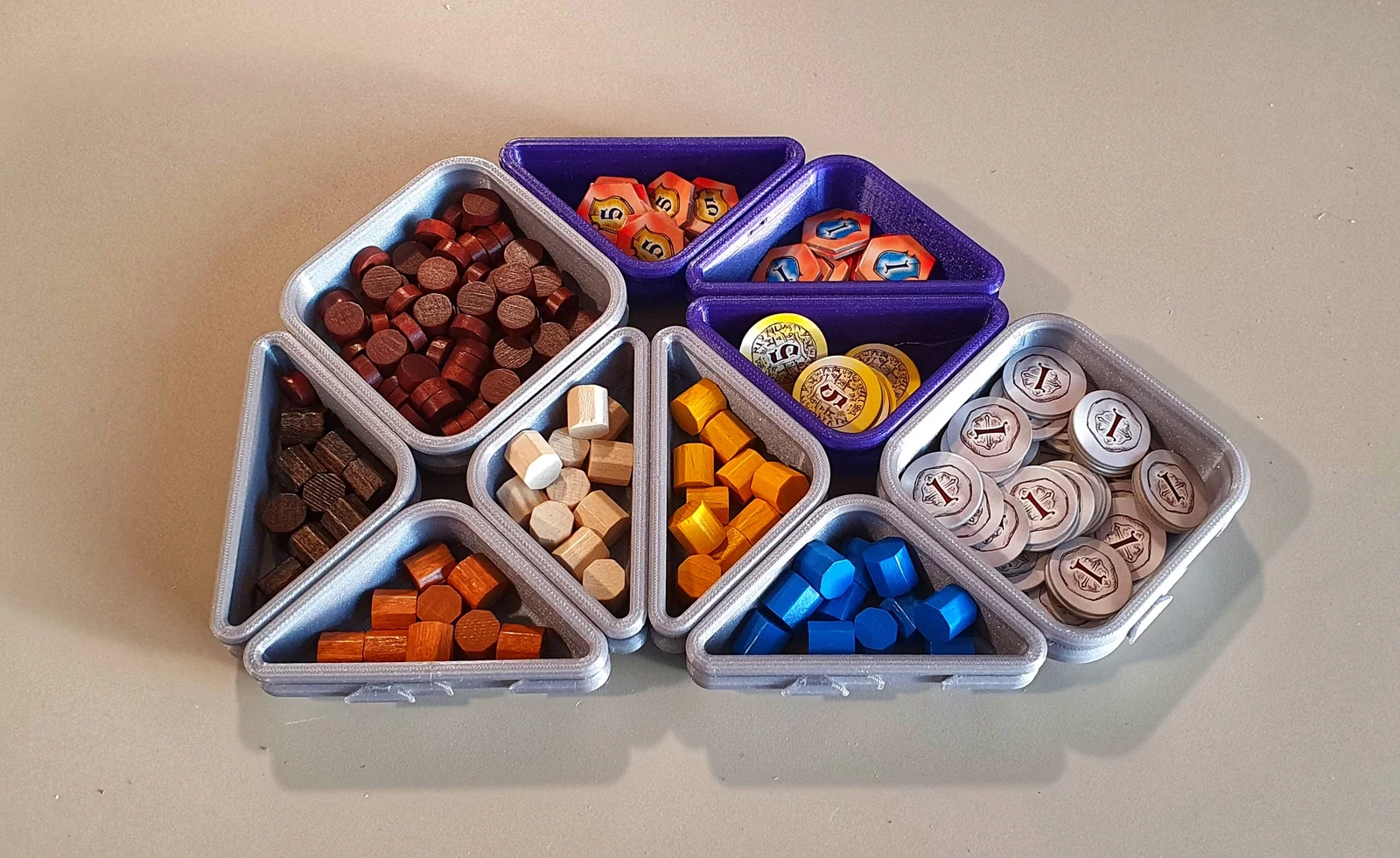

Ngoài cup vuông, mình còn thiết kế cup dạng tam giác. Khi ghép lại, chúng sẽ tạo thành một cup vuông có hai ngăn. Cái này rất tiện nếu bạn cần sắp nhiều món nhỏ khác nhau mà vẫn không muốn chiếm quá nhiều diện tích bàn. Tương tự bản vuông, cup tam giác cũng có ba kích cỡ.

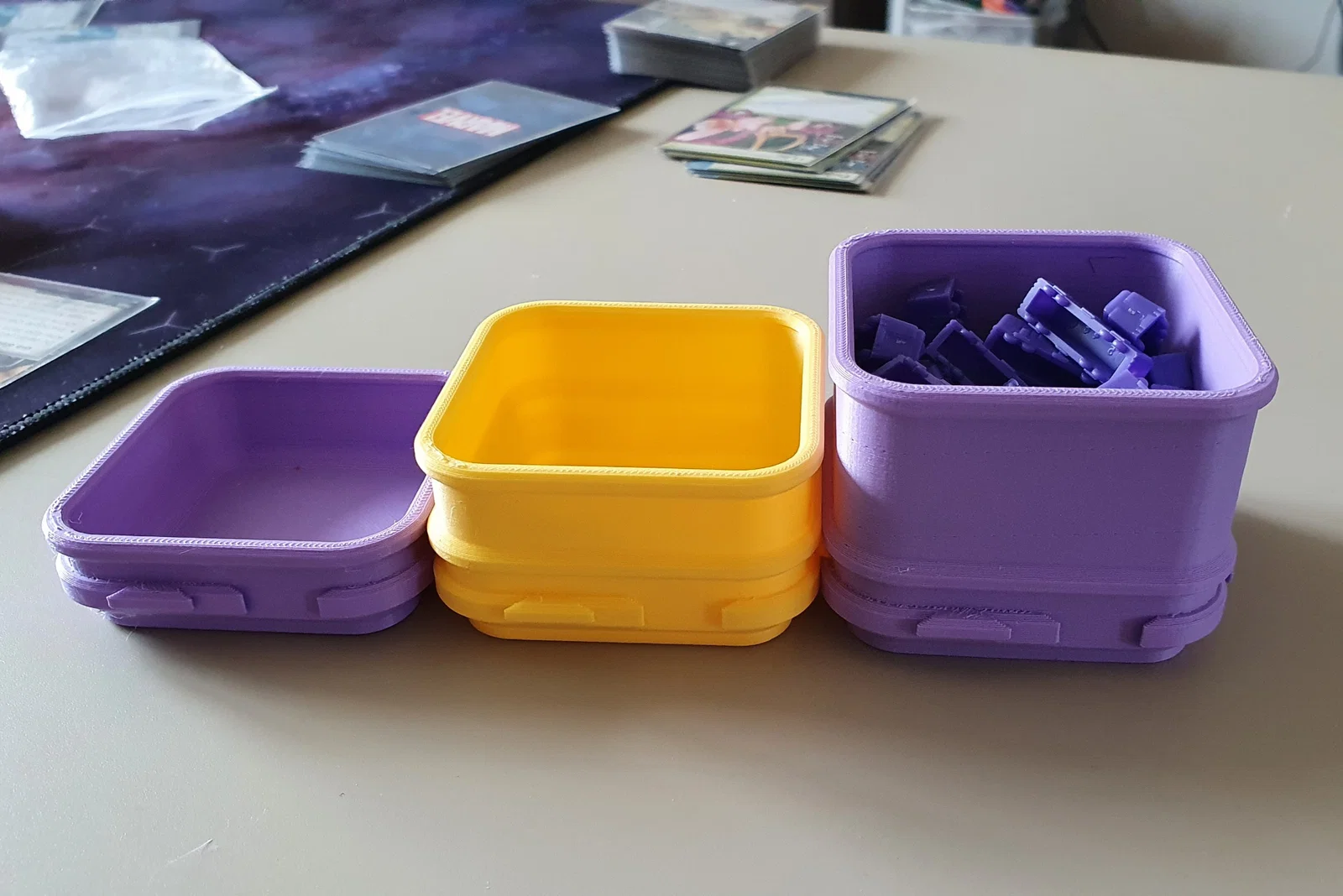

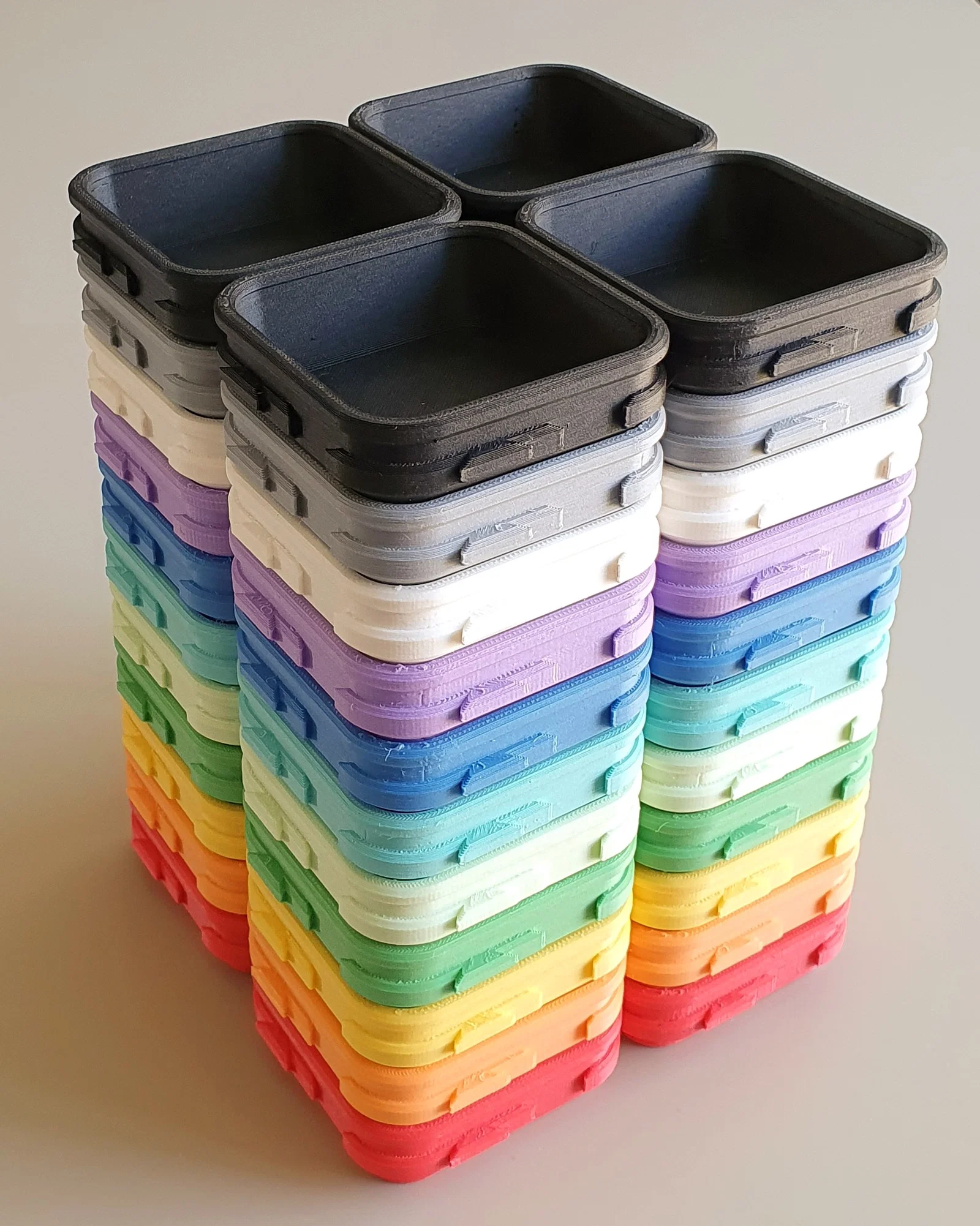

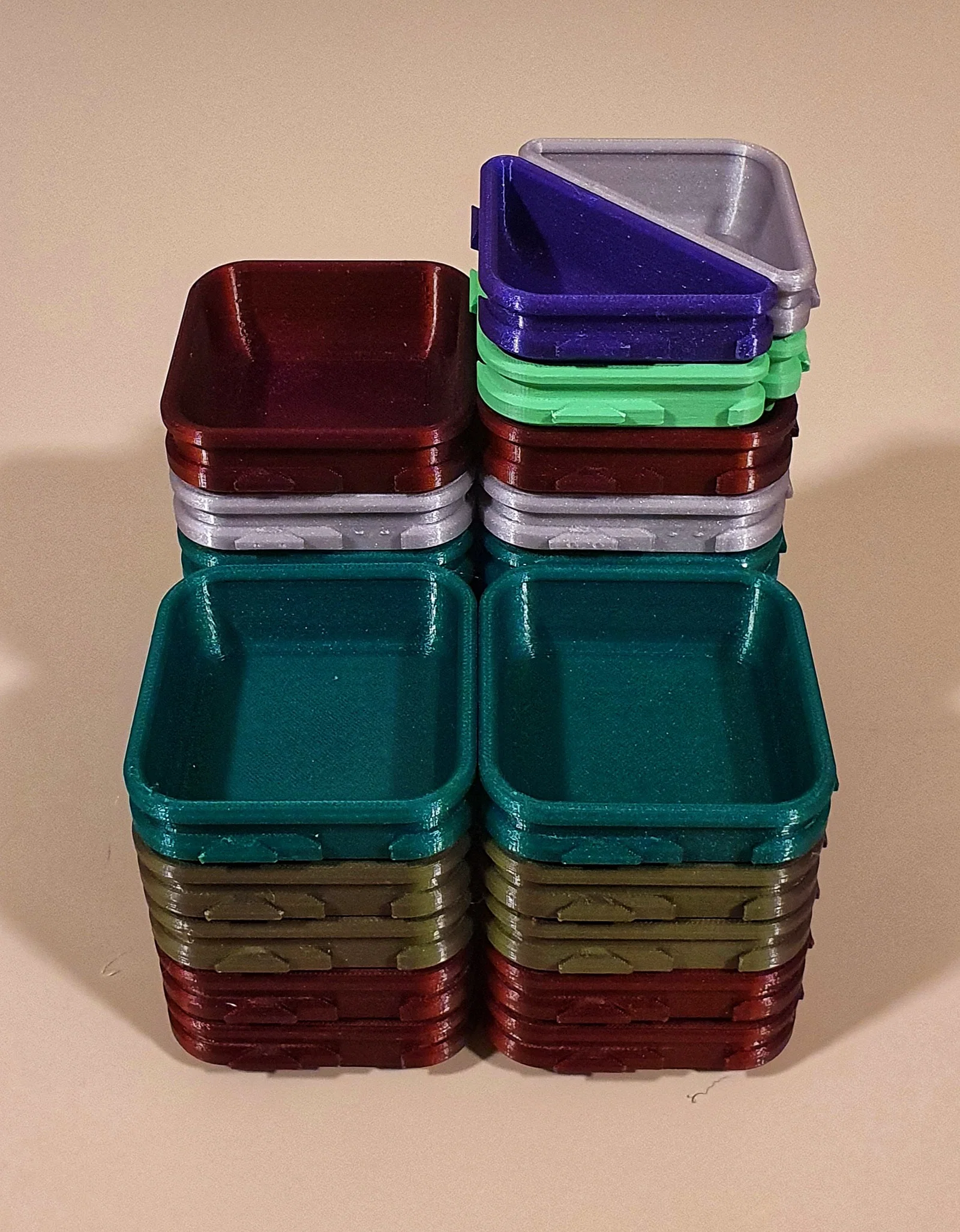

Cup có thể xếp chồng lên nhau. Việc này giúp dọn dẹp sau buổi chơi nhẹ nhàng hơn nhiều và cũng giúp cất giữ dễ hơn.

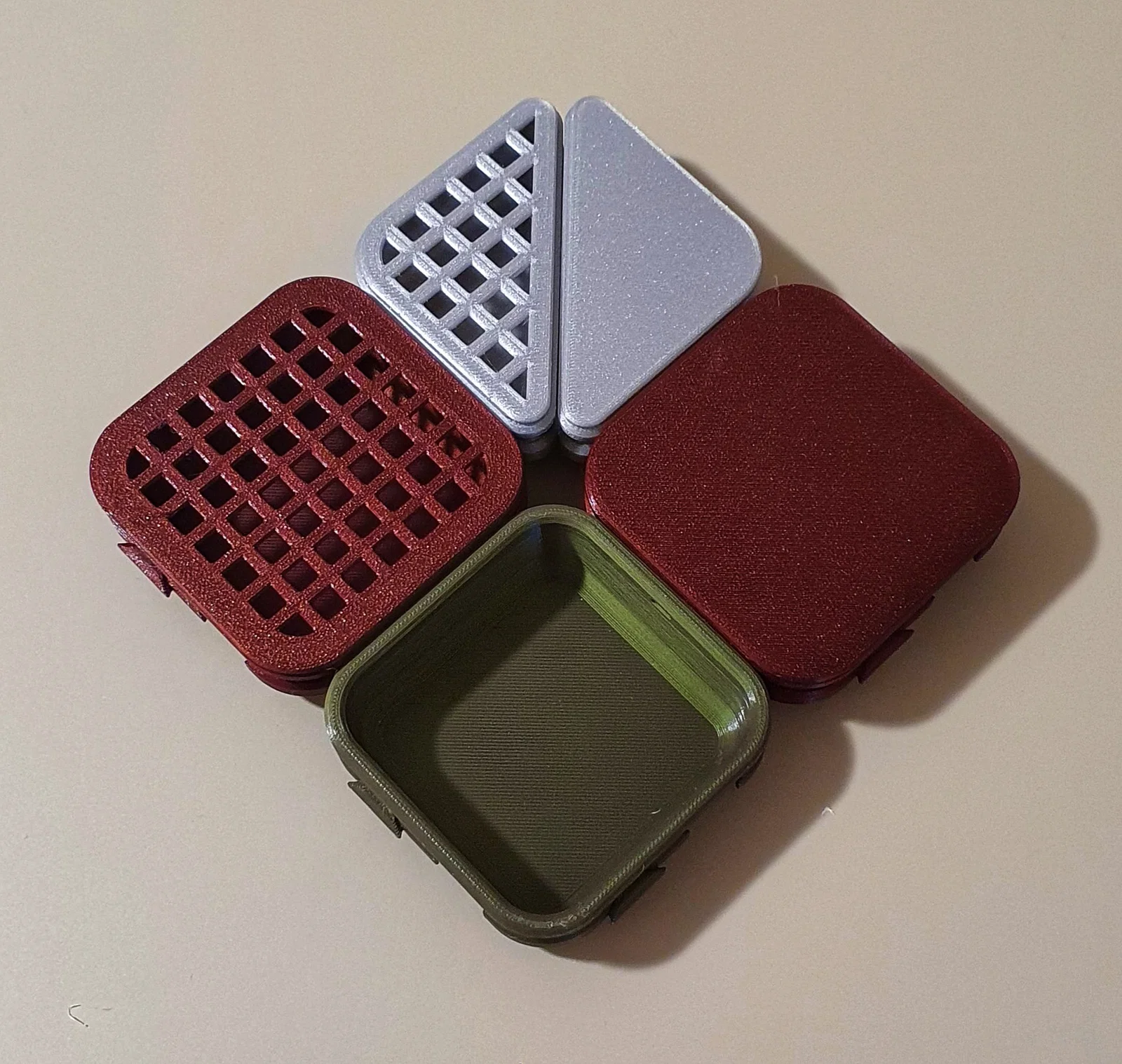

Ngoài ra còn có 2 loại nắp snap-on để bạn đậy, tránh đồ bên trong rơi ra. Với cả hai hình dạng đều có phiên bản “see-through” và phiên bản kín hoàn toàn (cho các vật rất nhỏ).

Cách lắp ráp và tháo ra

Cup có các khớp nối kiểu “jigsaw” (mảnh ghép) để bấm khớp vào nhau. Cách mình thấy dễ nhất để gắn/tháo như sau:

• Trên mặt phẳng, đặt hai cup cạnh nhau, nâng nhẹ một cái để phần khớp chạm nhau và một connector nằm chồng lên connector còn lại. Mép trên (brim) của hai cup cũng sẽ chạm nhau.
• Dùng tay nhấn xuống ngay chỗ hai mép trên đang chạm nhau cho tới khi cup khóa hẳn vào nhau. Có thể sẽ nghe tiếng “click” và hơi “rắc” nhẹ. Đừng lo, chúng sẽ không bị hư.
• Khi tháo, nhấn xuống một cup và đồng thời đẩy cup còn lại lên cho tới khi tách ra. Đôi khi lắc nhẹ hoặc xoay nhẹ sẽ dễ hơn (không phải đang nói tới nhảy đâu, nhưng có nhảy thì cũng không ảnh hưởng gì).
• Đừng cố “gập” hai cup đối kháng vào nhau. Có thể chúng vẫn chịu được, nhưng phần khớp có thể bị sứt cạnh, làm mối nối bớt chặt và kém ổn định.

Cách in

Mình chủ yếu in bằng Prusament PLA hoặc DasFilament PLA, dùng standard Prusament PLA profile trong PrusaSlicer. Nếu kích thước bản in chuẩn, mối nối sẽ đủ chặt để giữ rất chắc, nhưng vẫn đủ “thoáng” để tháo ra dễ. Tuy nhiên, nếu máy in của bạn chưa calibrate đúng hoặc đường kính filament không ổn định, bạn có thể gặp trường hợp connector quá to hoặc quá nhỏ.

Trong phần file bạn sẽ thấy nhiều model khác nhau: vuông 1x1, chữ nhật 1x2, vuông 2x2 và tam giác, mỗi loại có 3 kích cỡ (20 mm, 36 mm, 52 mm). Với mỗi loại model sẽ có 5 biến thể STL, mỗi biến thể khác nhau một chút về clearance giữa các phần connector (từ 0 mm đến 0.2 mm). Ngoài ra còn có 5 test model tương ứng với cùng mức khác biệt clearance.

Để biết clearance nào hợp nhất với máy/filament của bạn, làm theo quy trình này:

• In tất cả test model: 5 biến thể female clearance (0.00 | 0.05 | 0.10 | 0.15 | 0.20) + ít nhất 1 phần male.
• Thử lắp từng biến thể clearance vào phần đối ứng:
  • Nếu trượt vào nhau dễ dàng mà không cần dùng nhiều lực? → Clearance quá lớn.
  • Nếu phải dùng rất nhiều lực mới vô được hoặc không vô nổi? → Clearance quá nhỏ.
  • Nếu cần dùng một chút lực cho tới khi nghe “click” khớp vào nhau? → Đây là clearance bạn cần. Mẹo nhỏ là: dùng ngón cái (Ha! ^_^) và ngón trỏ, nếu bạn phải dùng cả hai tay để bấm cho nó “click” vào nhau thì đang ổn. Nếu còn phân vân, chọn kiểu khít hơn.
  • Nếu không có test print nào hợp, thử filament khác hoặc calibrate extrusion rate của máy. Rồi in lại test model.

Đa phần bạn sẽ chọn đúng biến thể mà không cần phải recalibrate máy. Hãy in thử 2–3 cup theo mức gap width bạn chọn ở trên và test xem có vừa không. Cá nhân mình thường chọn fit khá khít. Mình không thích bị rơ, và mình cũng có cảm giác bản in có thể co rất nhẹ sau vài ngày, làm khớp nối hơi lỏng hơn. Với mình, clearance cần thiết dao động từ 0 đến 0.1 mm, tùy filament.

Nếu bạn cần kích thước cup khác với những gì có sẵn ở đây, rescale thường sẽ ổn trong một phạm vi nhất định. Chỉ cần đảm bảo dùng cùng hệ số scale cho tất cả các cup và nhớ thử test model trước. Ngoài ra, nếu upscale theo trục Z thì diện tích ma sát của connector sẽ tăng, và bạn có thể sẽ phải dùng lực nhiều hơn khi lắp và tháo.

Linh tinh

Cho mình biết bạn thấy mẫu này thế nào nha. Nếu bạn gặp vấn đề khi in, hoặc có ý tưởng add-on hay góp ý để cải thiện thiết kế, cứ nhắn mình thoải mái.

Tất cả model của mình đều miễn phí và ai cũng có thể dùng và chia sẻ. Mình bỏ khá nhiều thời gian để mọi thứ ra đúng ý và hy vọng thành quả thể hiện được điều đó. Nếu bạn thích các mẫu của mình, cân nhắc ủng hộ mình tại đây: paypal.me/schnelge.

Cheers! ^_^
