Bộ chặn tóc lỗ thoát nước bồn tắm (Bathtub drain hair catcher)

Trong lúc thuê thợ ống nước tới thông cống bồn tắm bị nghẹt do tóc, mình mới biết có loại “drain hair catcher” giúp chặn tóc ngay từ đầu để tránh bị nghẹt. Thay vì mua, mình tự thiết kế một cái!

Từ các mẫu drain hair catcher bán sẵn, có vẻ như lỗ thoát nước bồn tắm ở Mỹ đa phần có cùng kích thước. Model này có thể tùy chỉnh nếu drain của bạn kích thước khác.

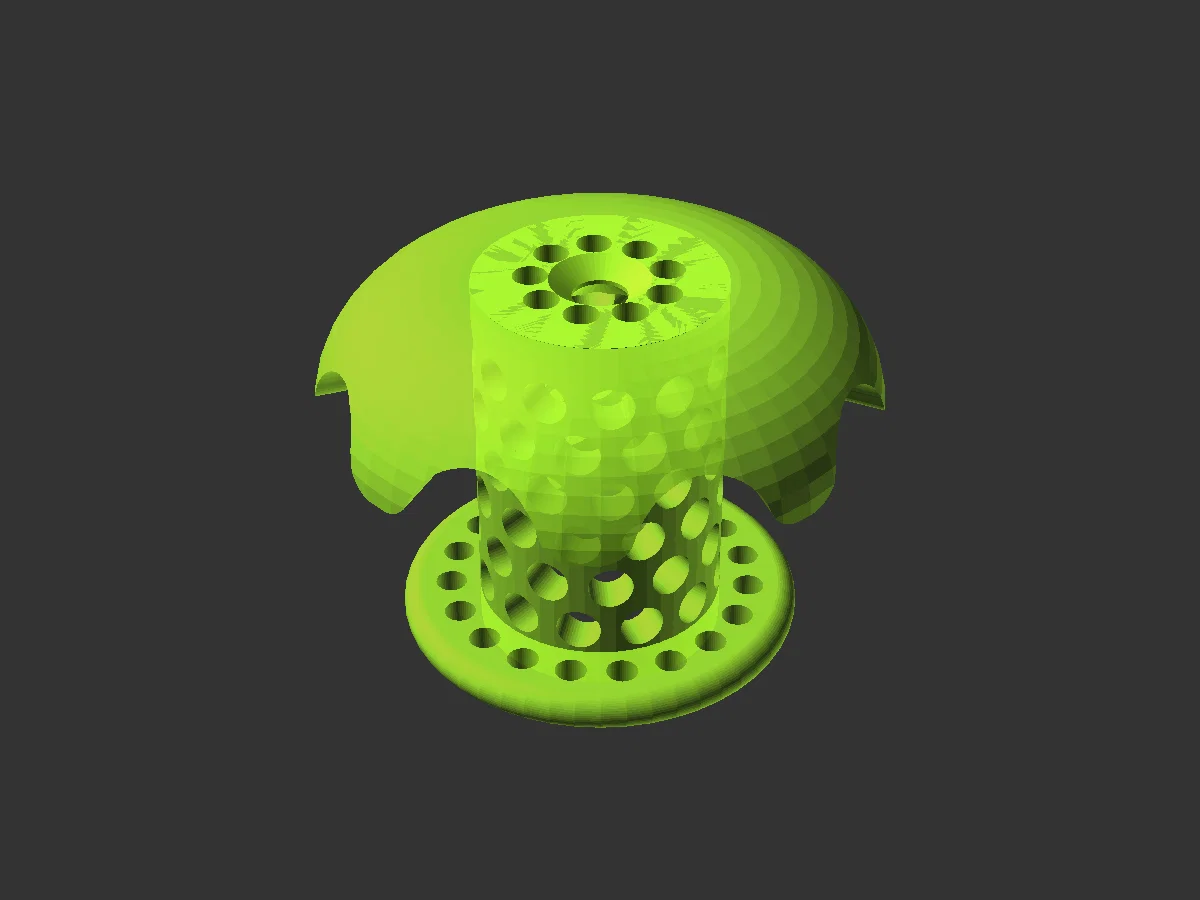

Có sẵn vài biến thể hình dáng để bạn chọn giữa kiểu mặt trên cong như trong hình và một phiên bản dễ in hơn.

In 3D

Phiên bản mặt trên cong ("winged") có thể in theo 1 trong 2 cách, và cả hai đều cần supports:

• Lật ngược (upside down) — thêm supports bằng slicer. Mình dùng snug supports cho phần cong phía trên (nằm trên mặt bàn in) và phần dưới ăn khớp vào drain (lúc lật ngược thì nằm phía trên).

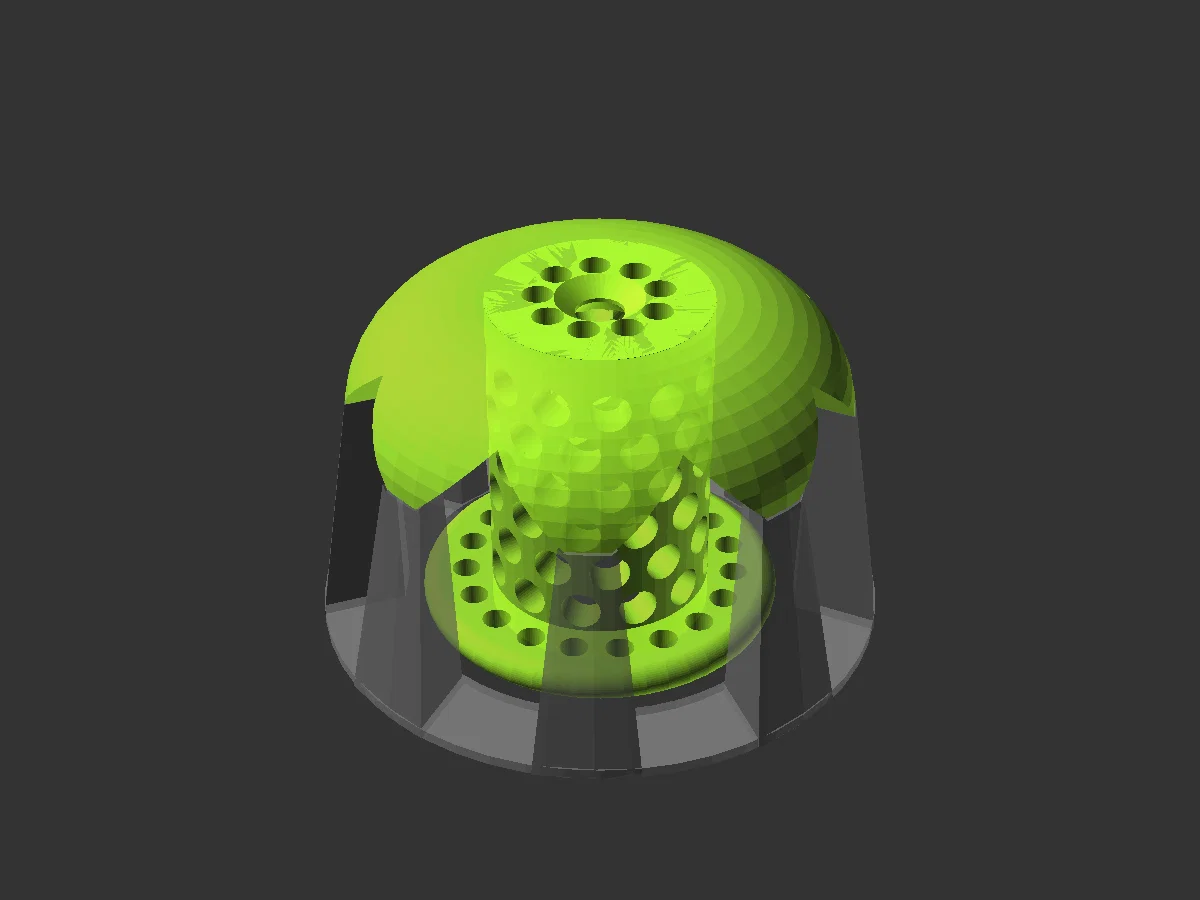

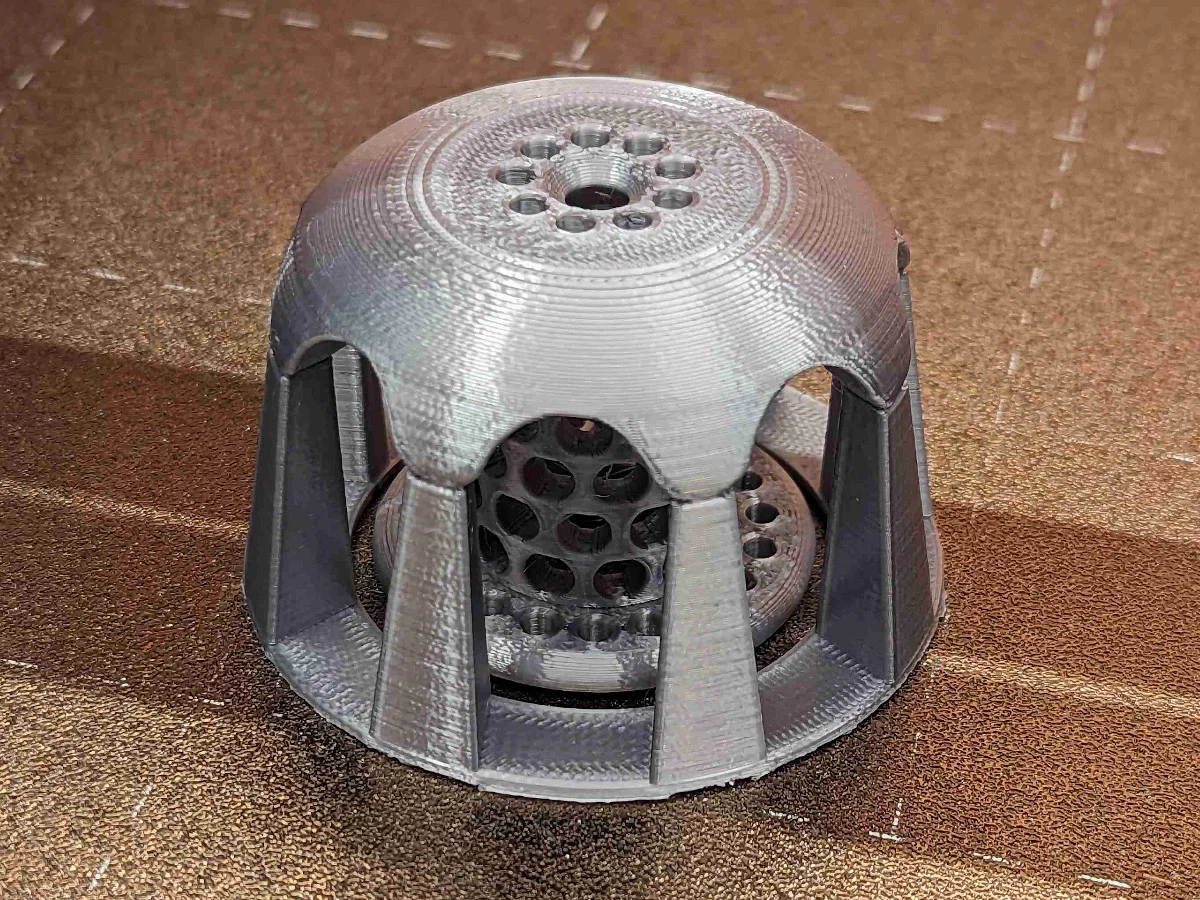

• Để đúng chiều (right side up) — render model bằng tuỳ chọn “Print Supports” có sẵn trong OpenSCAD để in kèm supports tích hợp. Mình không làm slicer tạo supports ổn định ở tư thế này được, nên mình thêm supports trực tiếp vào model.

Có kèm một biến thể mặt phẳng (flat-top). Chọn “Flat” ở mục Top Style trong OpenSCAD để dùng phiên bản này. Bản mặt phẳng nên in theo hướng lật ngược. Nếu dùng giá trị mặc định “Flat” cho “Bottom Style”, hãy thêm supports cho phần đáy của hair catcher (khi in lật ngược thì phần này nằm phía trên) bằng slicer. Hoặc chọn “Angled” cho “Bottom Style” để in bản flat-top mà không cần supports.

Cách dùng

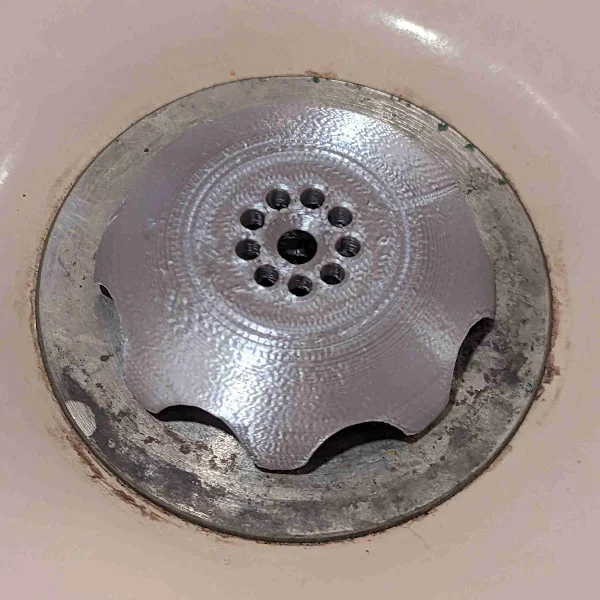

Nếu bồn tắm của bạn đang có sẵn nắp chắn lỗ thoát (drain grate), tháo nó ra. Sau đó chỉ cần ấn (pop) cái drain hair catcher đã in vào lỗ thoát nước là xong.

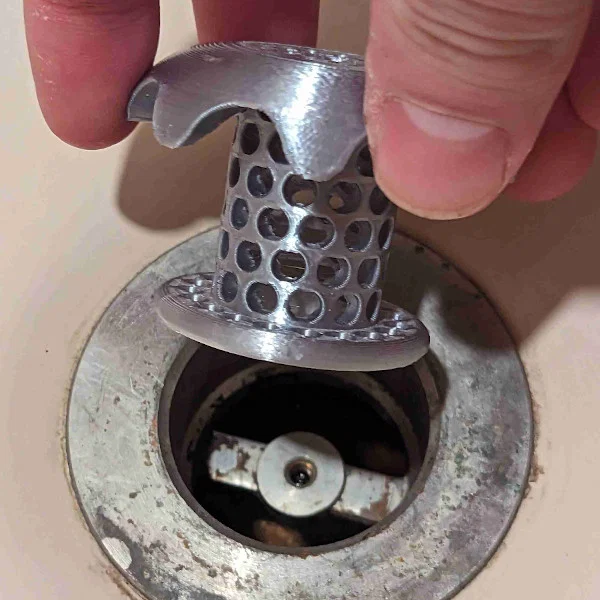

Thỉnh thoảng, bạn chỉ việc kéo hair catcher ra, dùng khăn giấy (hoặc tương tự) gỡ phần tóc đã gom lại, rồi đặt lại vào drain.

Lỗ ở giữa trên mặt trên có thể được chamfer (vát mép) tuỳ chọn để lắp ốc, nếu bạn muốn bắt vít giống như nắp drain grate nguyên bản.
