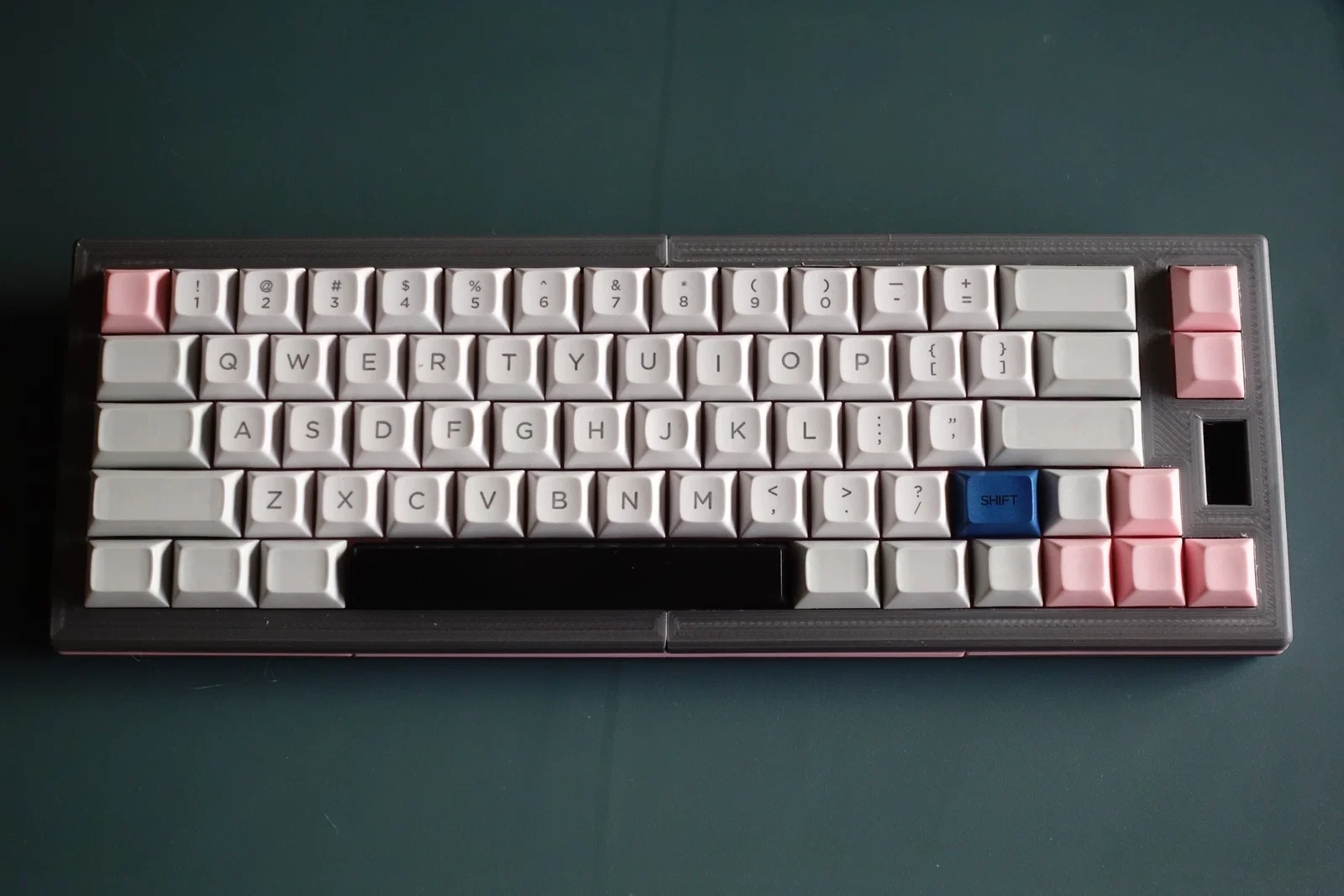

Bàn phím cơ hand-wired 3dp fc660 v3 OLED

Đây là một bàn phím hand-wired. Trước khi bắt tay làm, bạn nên nắm rõ quy trình hand wiring. Ý tưởng cho dự án này được lấy cảm hứng từ bài của “anh hùng” này.

Tính năng

• Góc gõ 5°
• Chiều cao mặt trước thấp (low profile)
• Các layout hỗ trợ:
  • Split backspace
  • ISO enter
  • Split left shift
  • Split right shift
  • Stepped caps lock
  • JIS bottom row
  • Nếu mình chưa có đúng combo layout bạn thích, bạn cứ chỉnh file nguồn rồi chia sẻ lại giúp mình nha
• Tương thích Vial

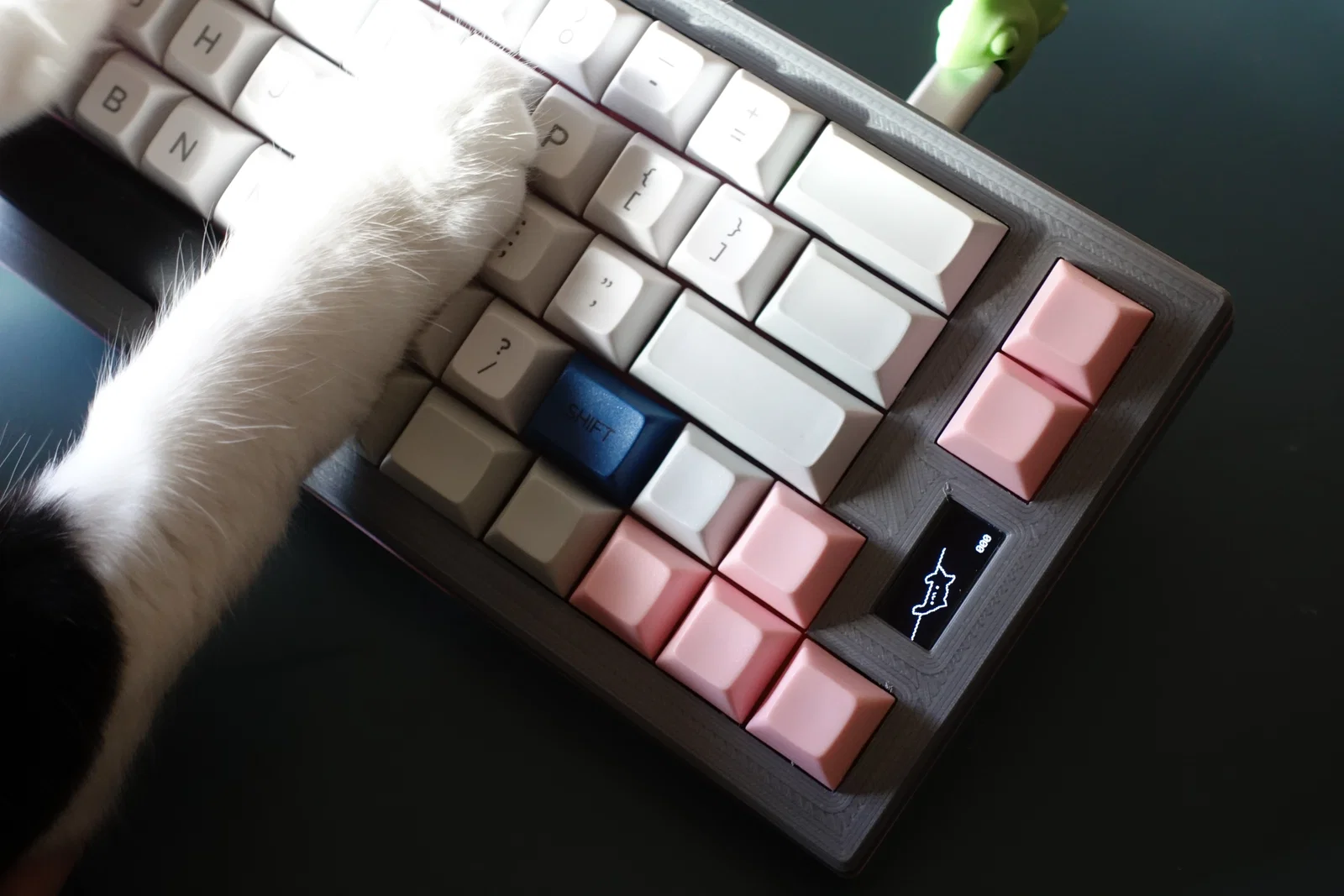

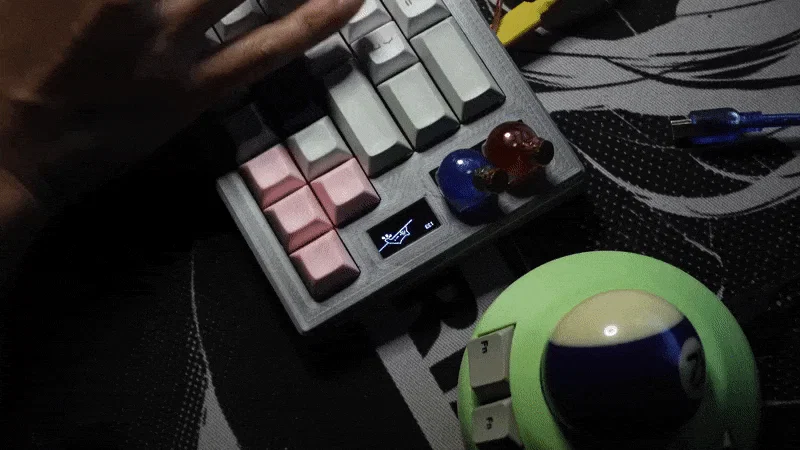

• Bongo cat

Linh kiện

Ngoài các món đã in và dụng cụ, bạn cũng sẽ cần:

QTY

Part

Comment

1

ATmega32U4 MCU

e.g. Arduino Pro Micro hoặc Teensy 2.0.

14

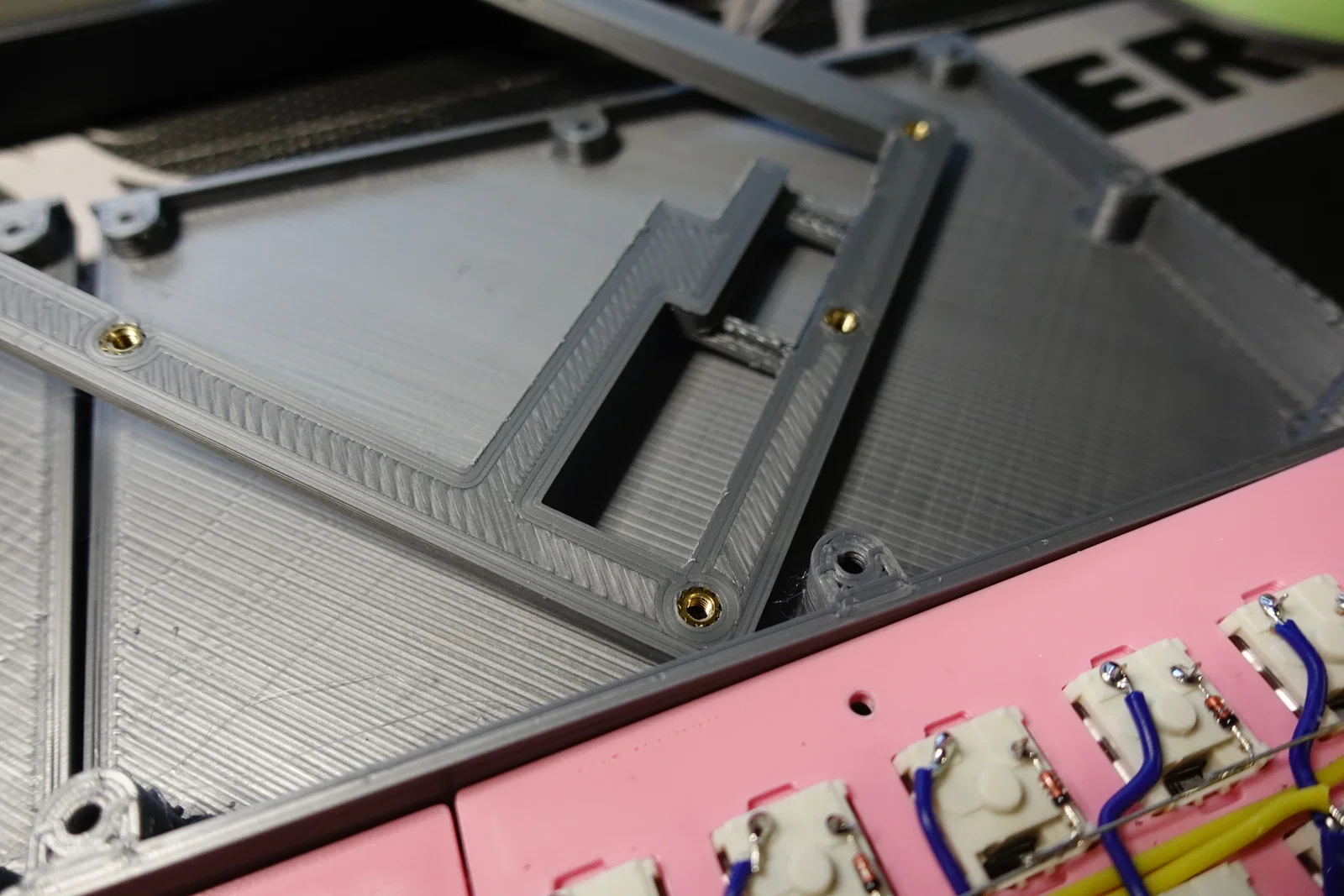

M3 threaded insert (5 mm OD, 3 mm length)

14

M3 bolt (8-10 mm length)

1

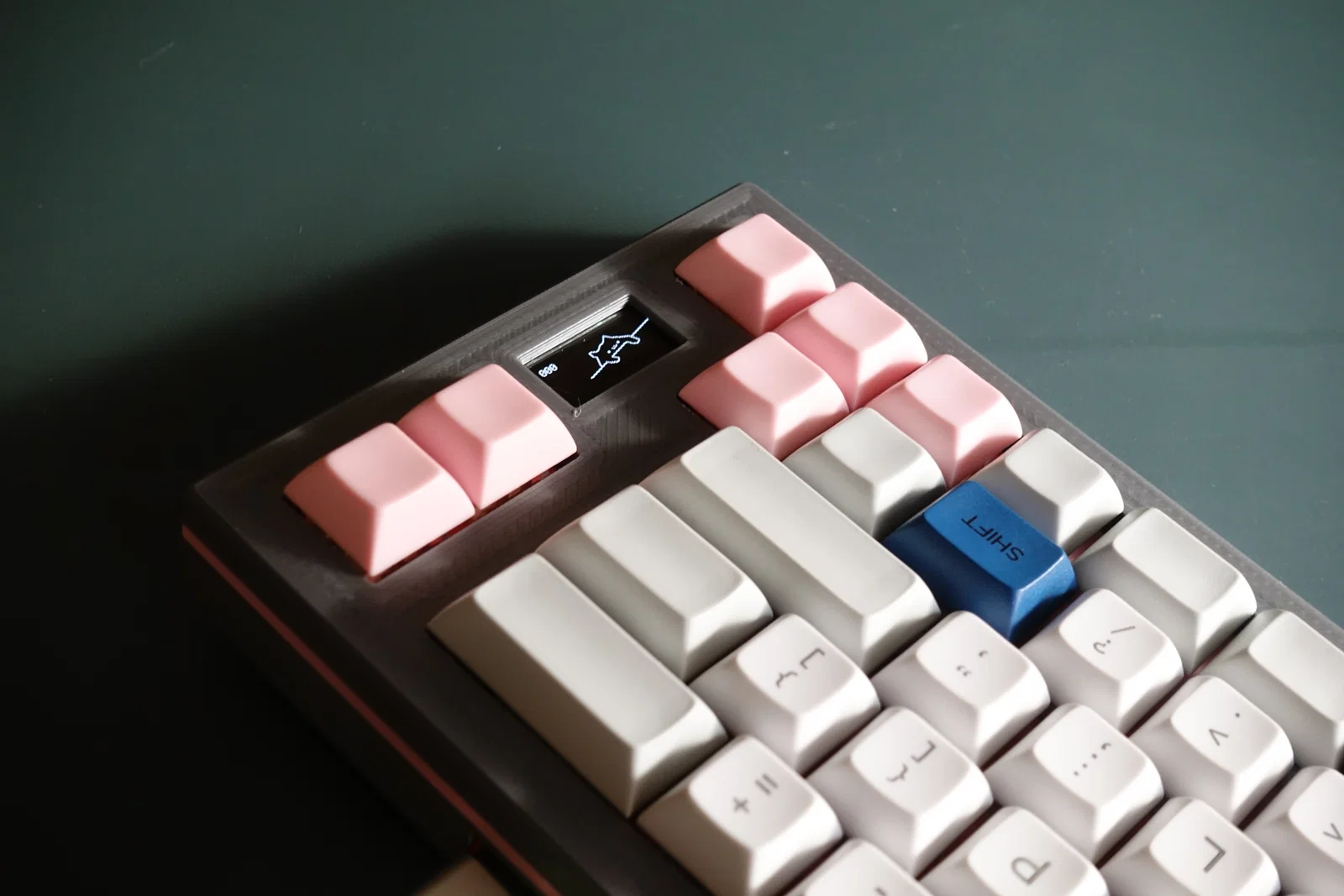

0.91 inch OLED module 128×32

≈66

MX keyswitch

Số lượng chính xác tùy theo layout.

≈66

Diode

e.g. 1N4148.

2-6

Plate mount stabilisers

Số lượng chính xác tùy theo layout.

≈3

Cable ties (3 mm width)

Dùng để cố định MCU vào case.

Wire

Khuyến nghị dùng dây lõi cứng (solid) thay vì dây nhiều sợi (stranded).

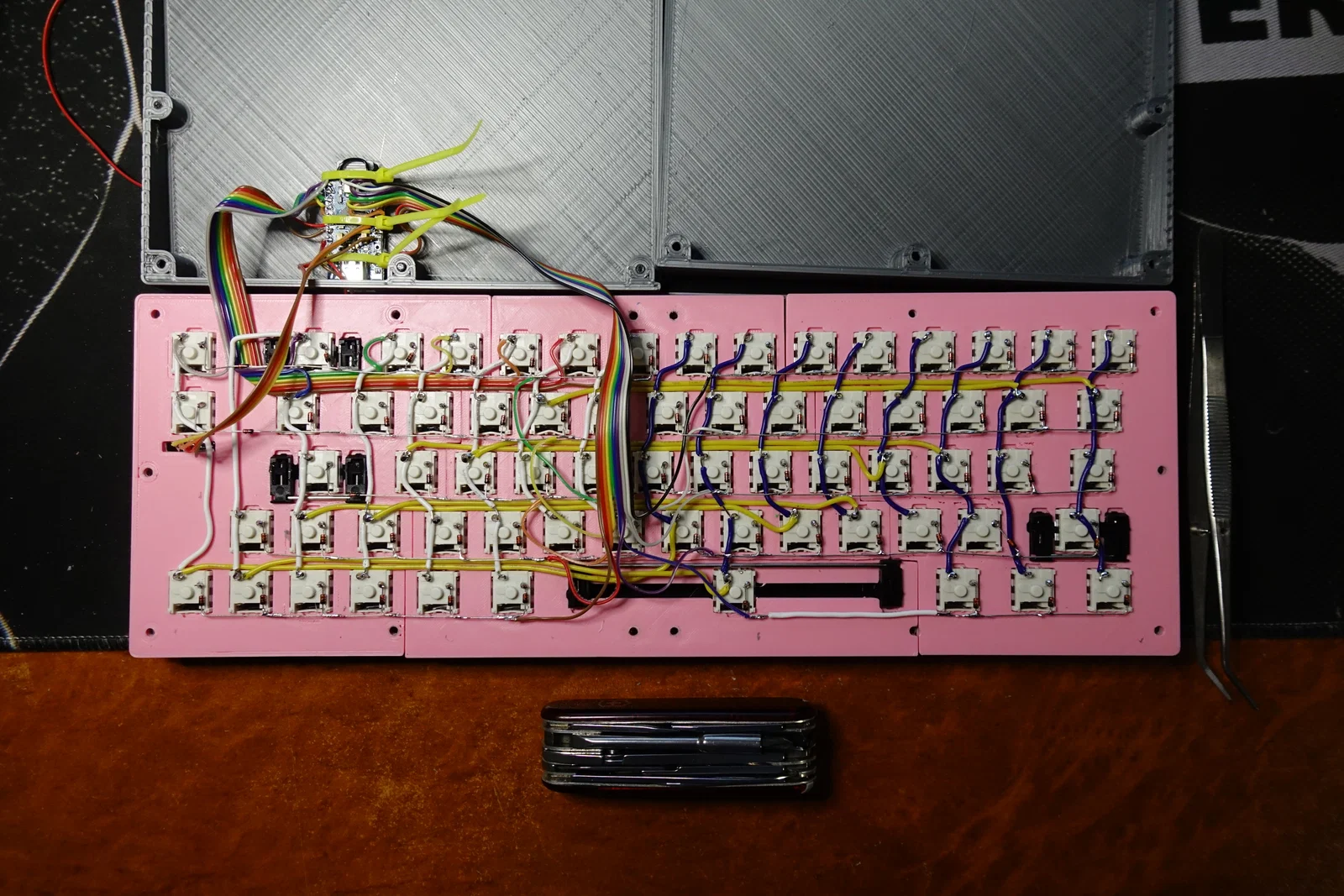

Hướng dẫn đi dây

Không đi dây hàng (rows) xuyên suốt từ bên này qua bên kia. Arduino Pro Micro chỉ có 20 chân nên mình phải dùng ma trận 10×8 (10 rows, 8 cols), với 2 chân cuối để chạy màn OLED. Xem sơ đồ dưới đây để đi dây. Row và col được ghi ở phần chú thích (legend) góc trên bên trái.

Matrix

Pin

MCU

Pin

Matrix

Row 9

D3

RAW

Row 8

D2

GND

GND

RST

OLED GND

GND

VCC

OLED VCC

OLED SDA

D1

F4

Col 0

OLED SCK

D0

F5

Col 1

Row 7

D4

F6

Col 2

Row 6

C6

F7

Col 3

Row 5

D7

B1

Col 4

Row 4

E6

B3

Col 5

Row 3

B4

B2

Col 6

Row 2

B5

B6

Col 7

Row 1

B0

D5

Row 0

Firmware

Firmware mặc định có hỗ trợ Vial đã được kèm trong mục ‘Other files’. Việc flash khá dễ bằng QMK Toolbox.

Mã nguồn:

• QMK https://github.com/qmk/qmk_firmware/tree/master/keyboards/handwired/3dp660_oled
• Vial keymap https://github.com/xia0/vial-qmk/tree/3dp660_oled/keyboards/handwired/3dp660_oled/
