Bộ Swatch Mẫu Filament & Hộp Đựng (Filament Sample Swatches & Case)

Phiên bản của mình về thẻ swatch/chip màu và hộp lưu trữ.

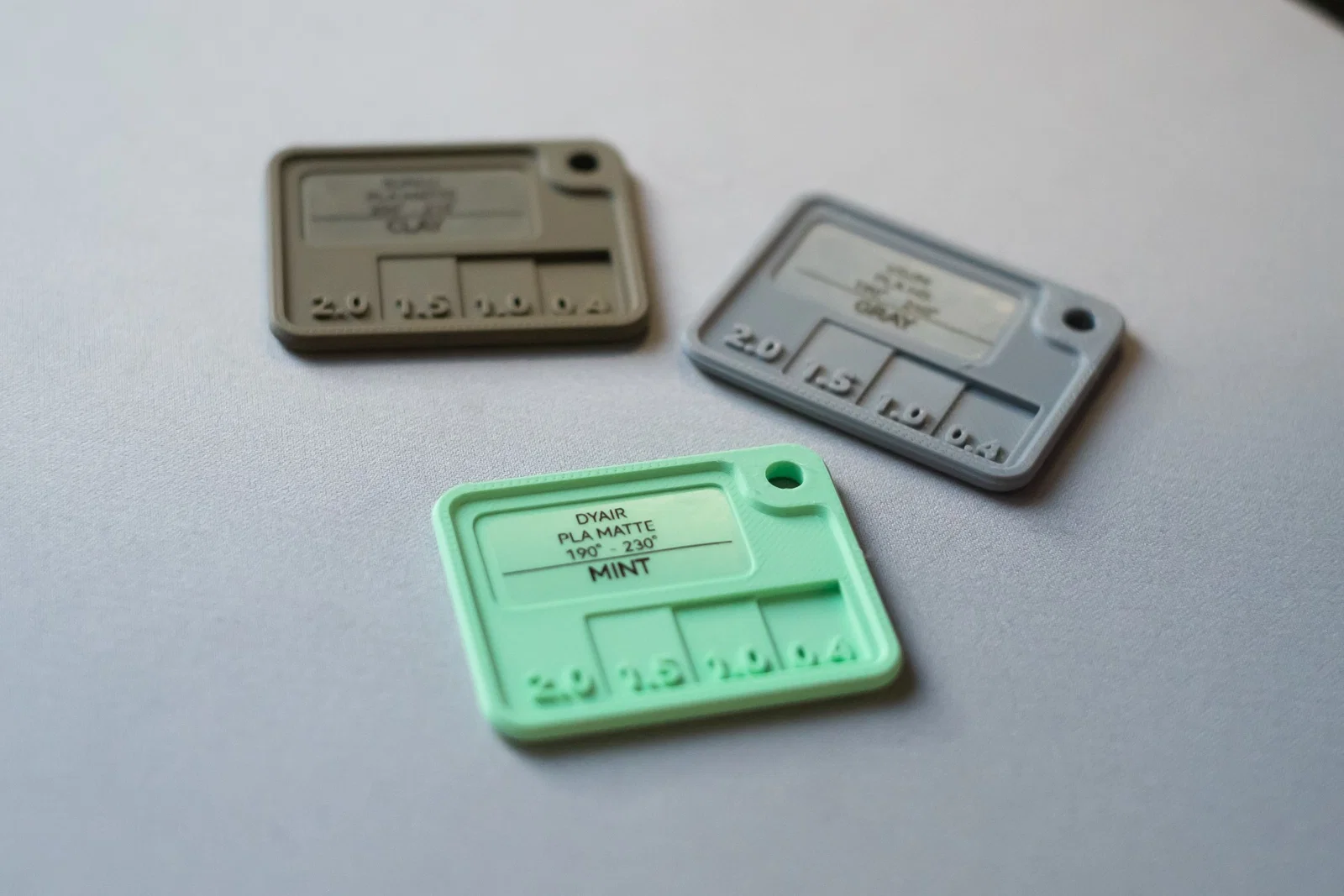

Các swatch được thiết kế theo đúng cái máy in nhãn mình đang dùng, và mình cũng muốn làm chúng nhỏ nhất có thể mà vẫn giữ được chi tiết. Đây là các thông số cơ bản:

• 50mm dài x 40mm rộng x 3mm cao

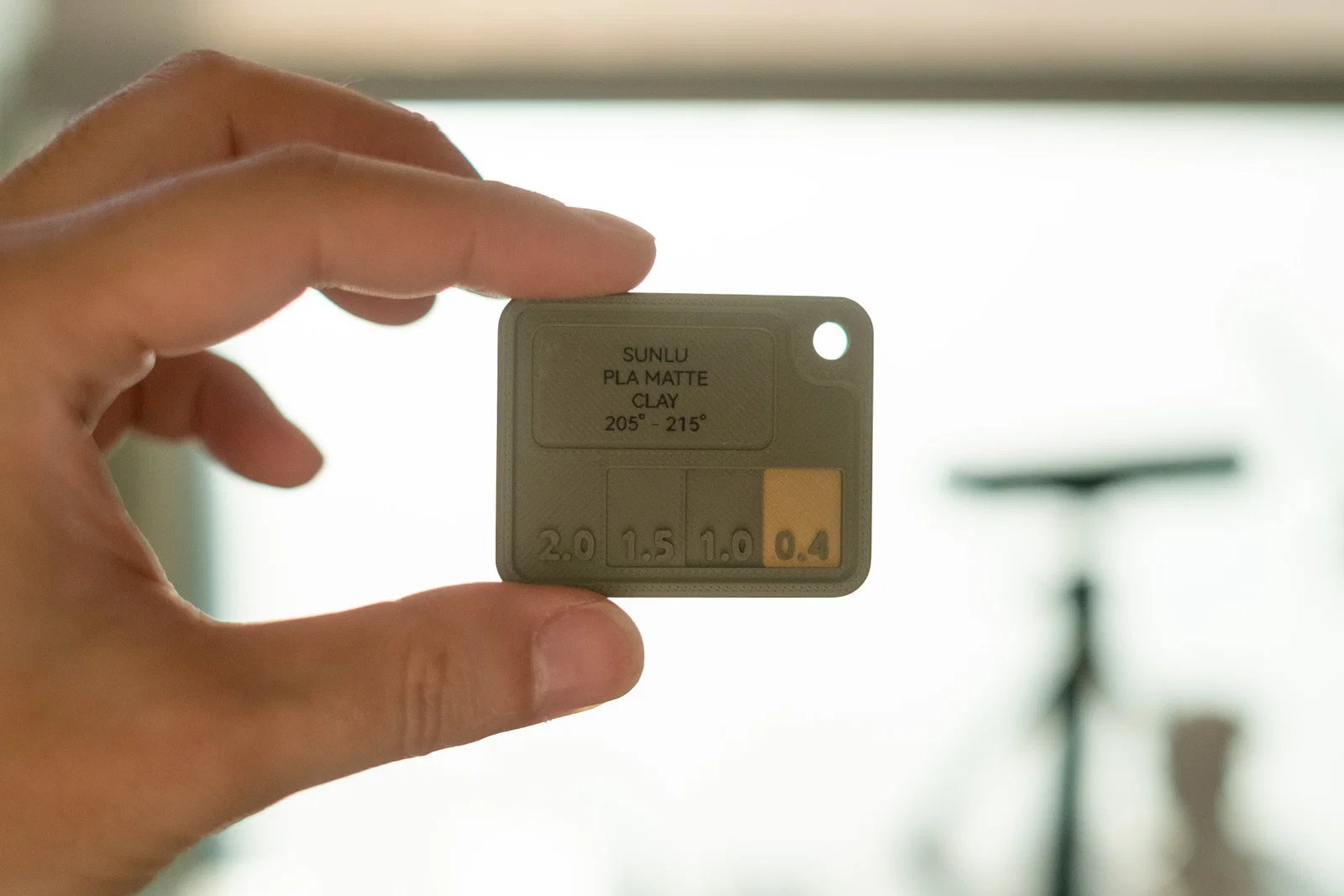

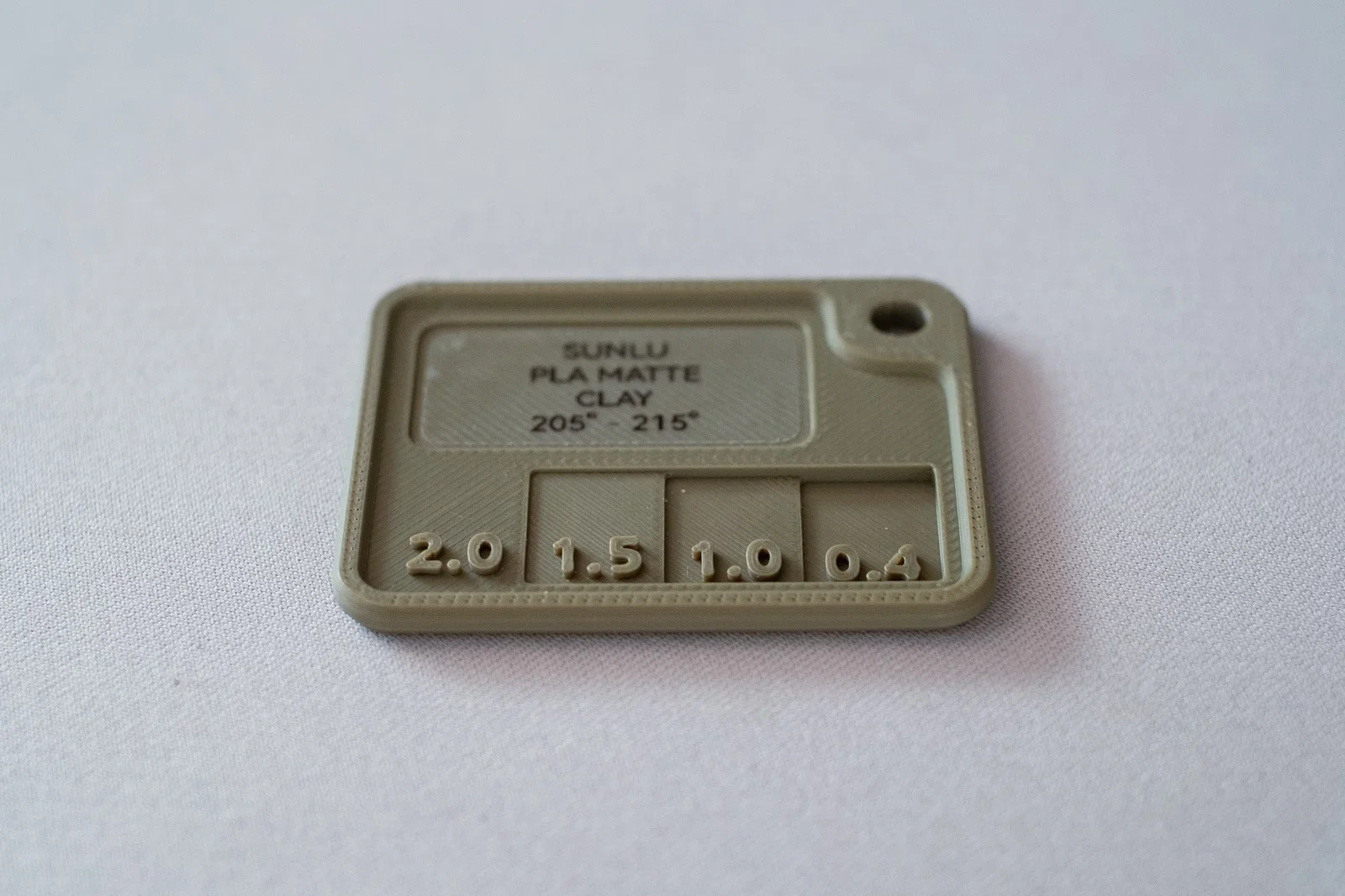

• Thang độ dày dạng bậc thể hiện các mức 2mm, 1.5mm, 1mm, 0.4mm — chủ yếu để thể hiện độ trong (transparency) của vật liệu, đặc biệt là các filament dạng translucent.
• Nhãn được thiết kế xoay quanh kích thước 14mm x 30mm (nếu bạn quan tâm, mình dùng một trong các máy in nhãn này: Niimbot D11 label printer on Amazon hoặc Aliexpress
• Có lỗ để gắn vào móc khóa (keyring) nếu bạn muốn lưu trữ theo kiểu này

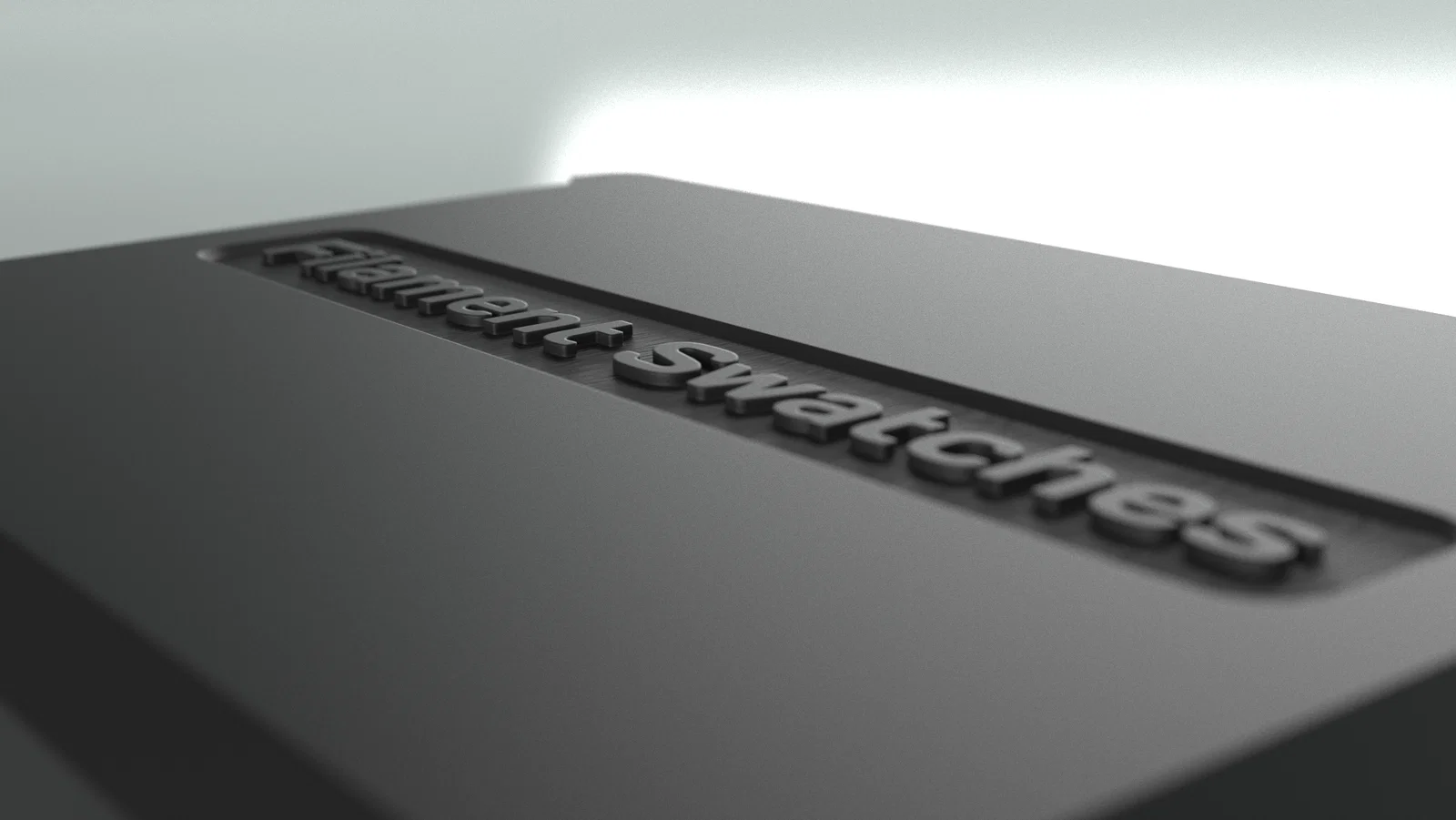

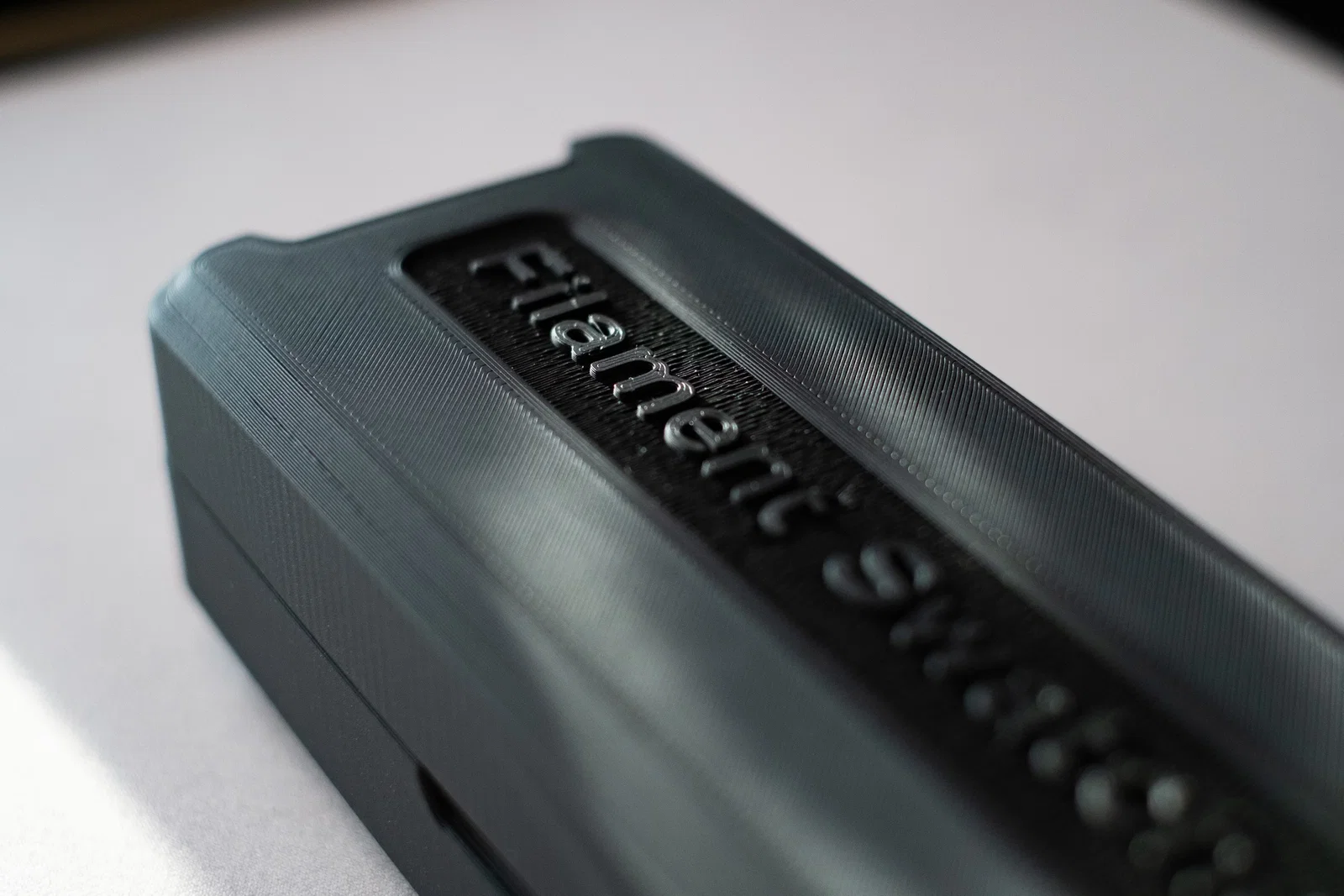

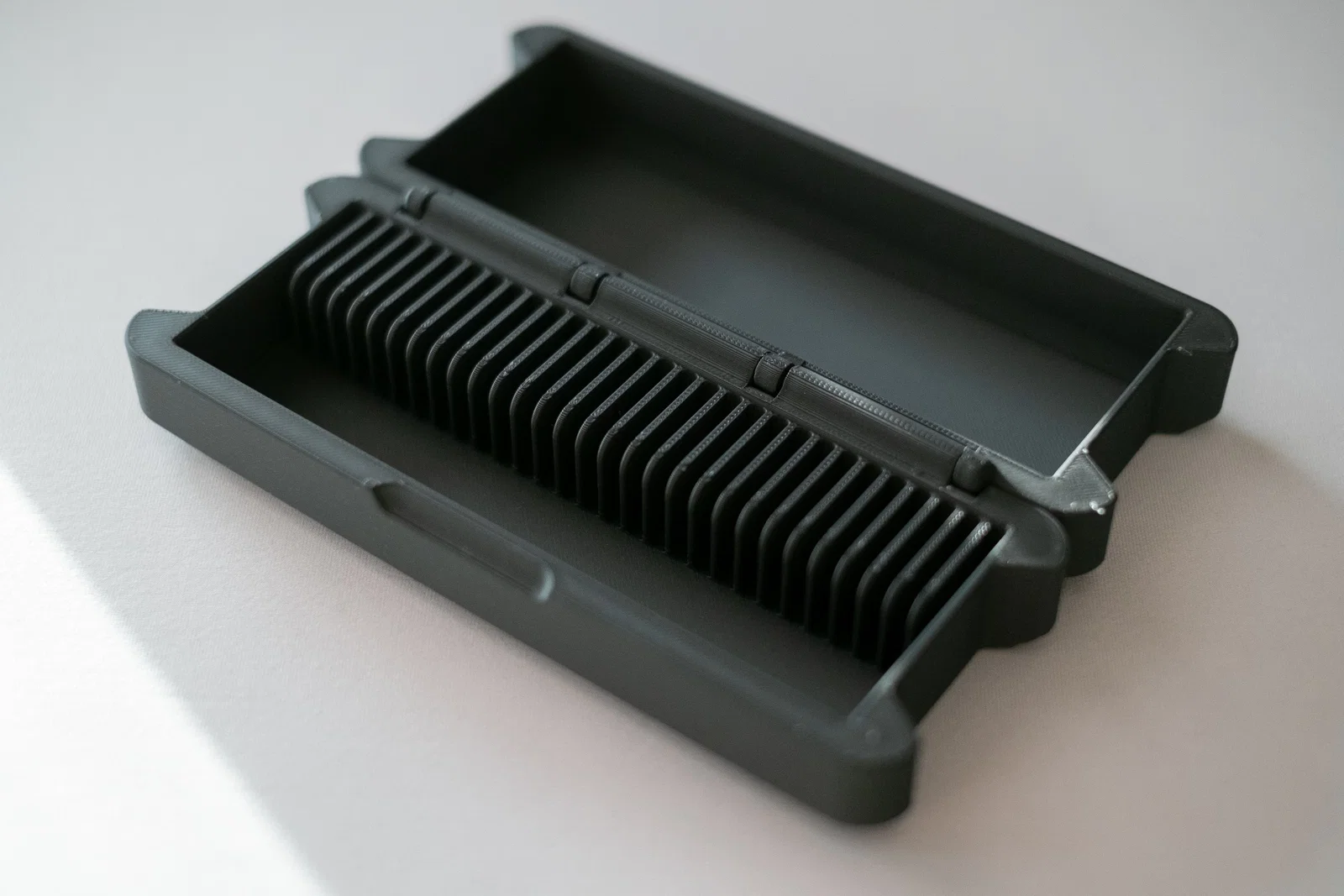

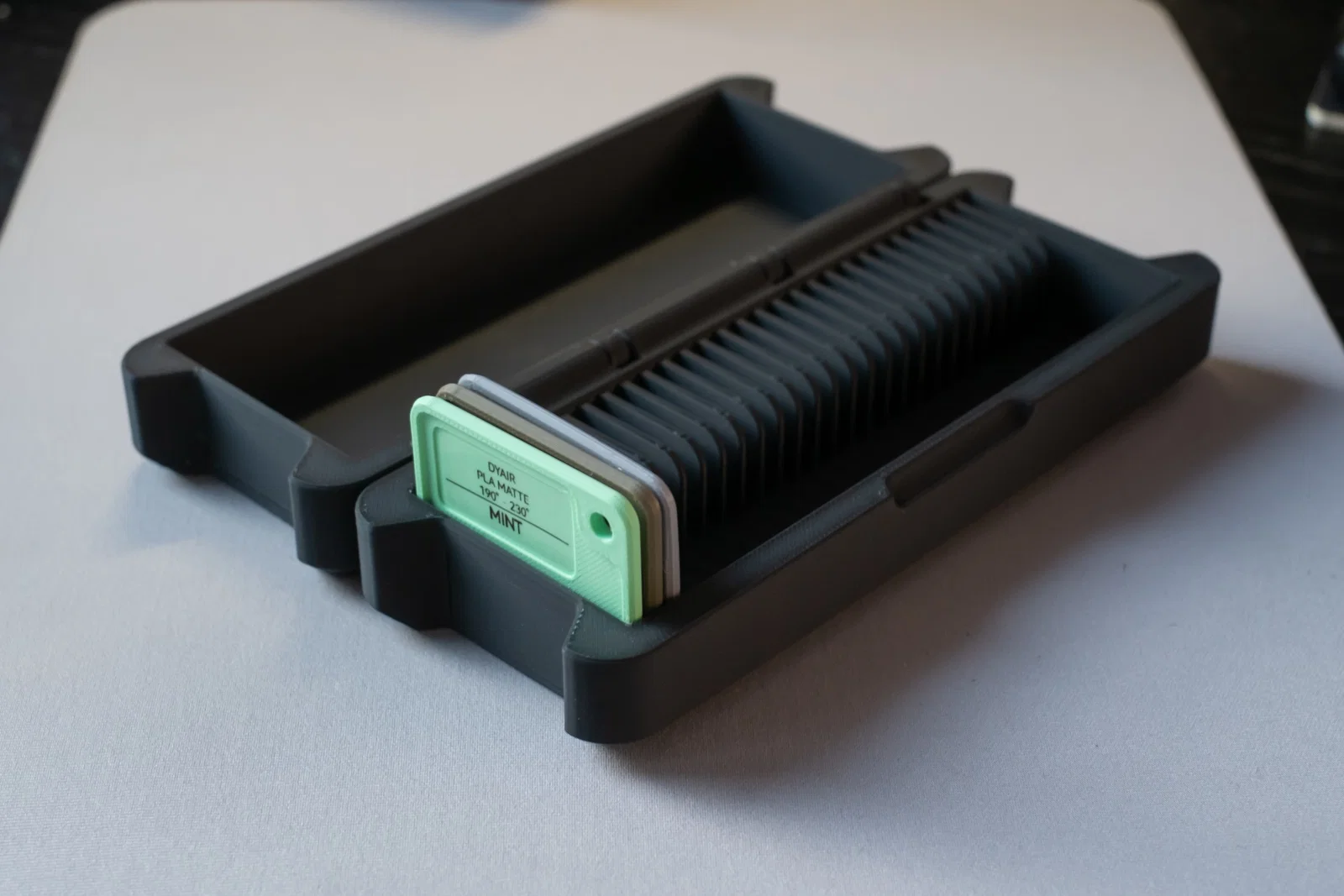

Hộp có 2 kích cỡ: một bản cho 30 swatch, bản còn lại cho 60. Cả hai đều là kiểu print-in-place, không cần ốc hay chốt. Thường cũng không cần support, nhưng bạn có thể thêm support ngay bên dưới phần chữ nếu máy in của bạn chưa “tuned” tốt cho overhang. Cần dùng brim để giữ phần chữ bám chắc.

Phần hardware duy nhất cần là 8 viên nam châm, đường kính 6mm x dày 2mm. Bạn cần đặt lệnh pause ở layer 108 (nếu dùng layer height 0.2mm) hoặc tại cao độ 21.6mm.

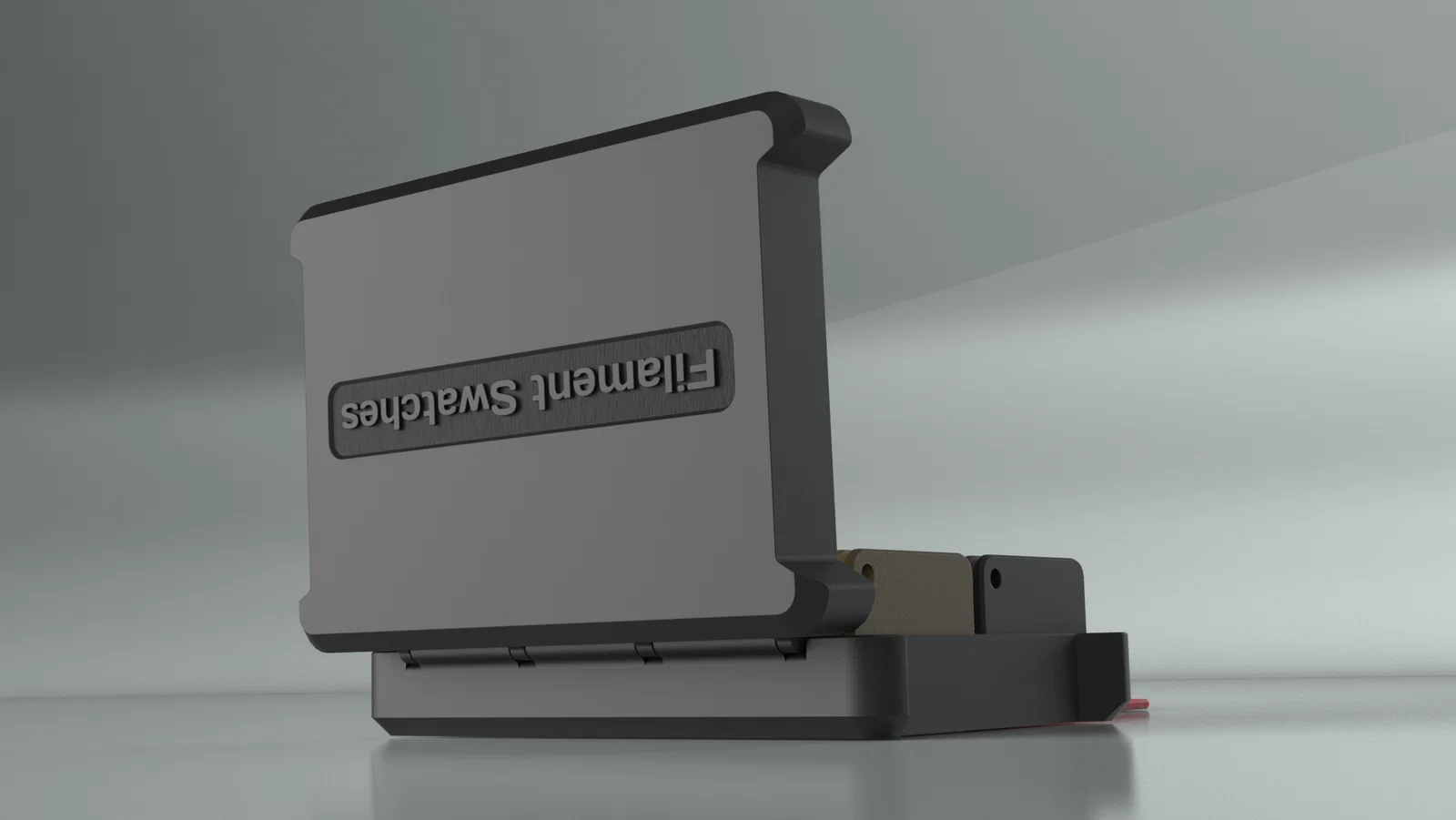

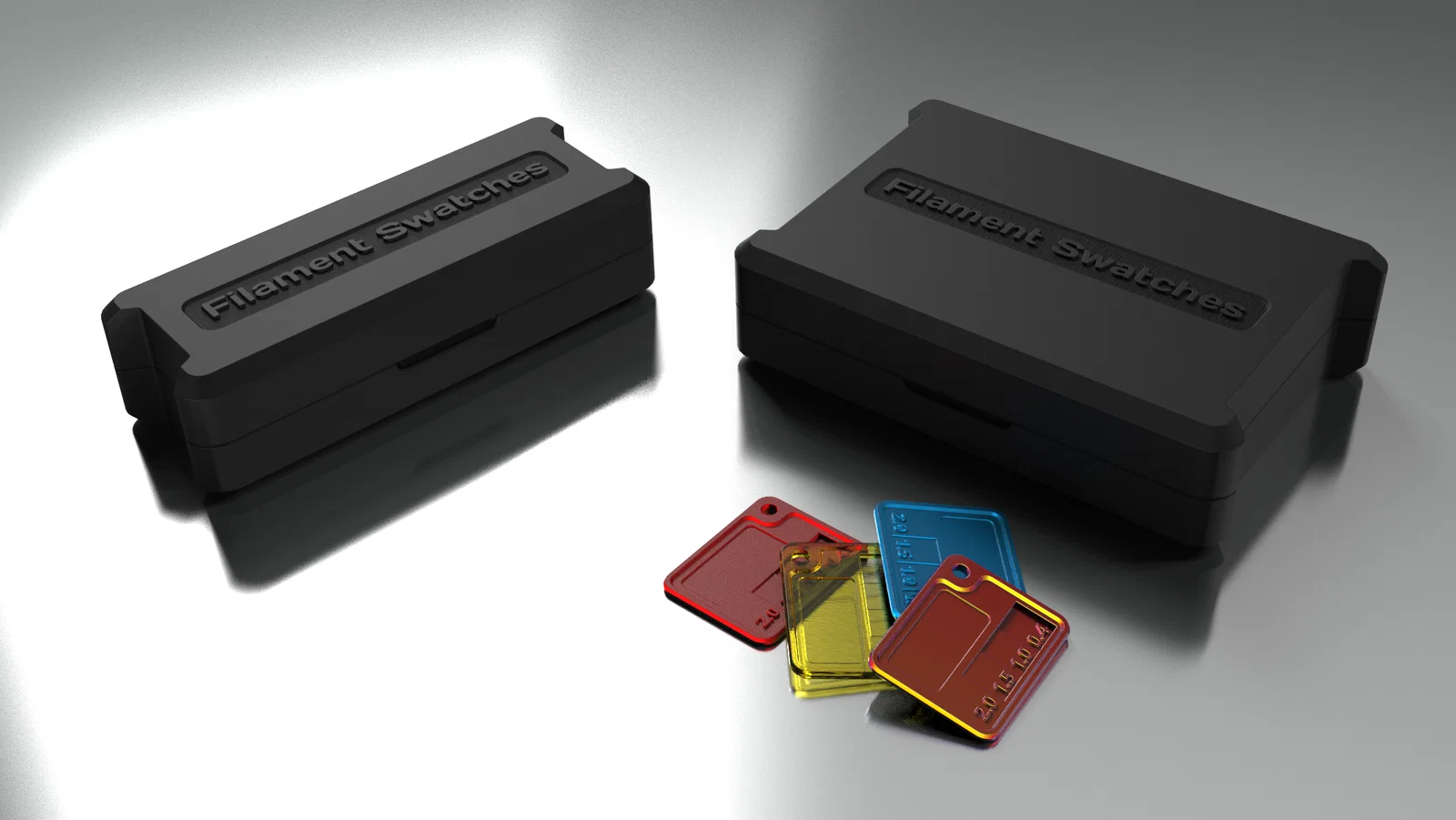

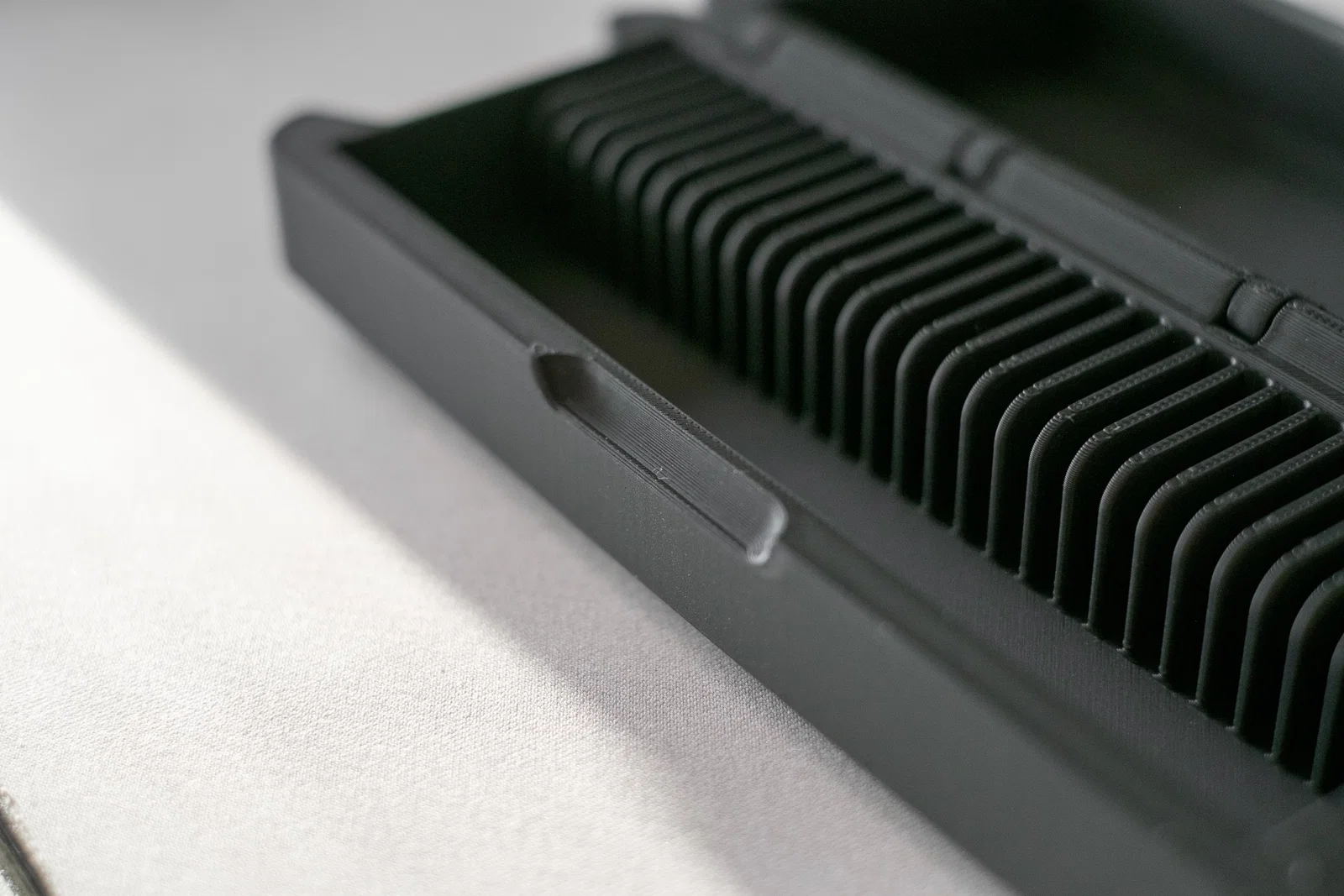

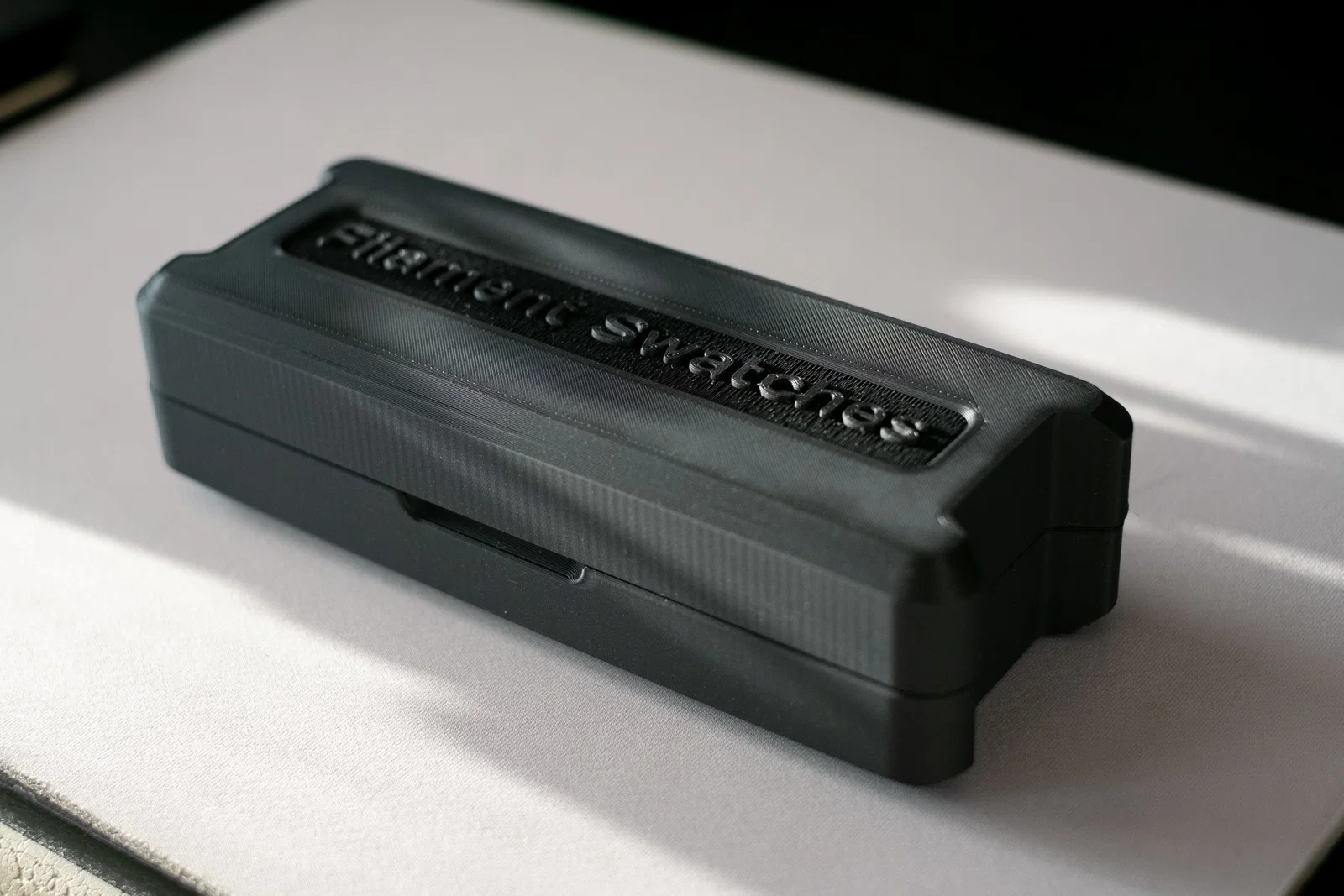

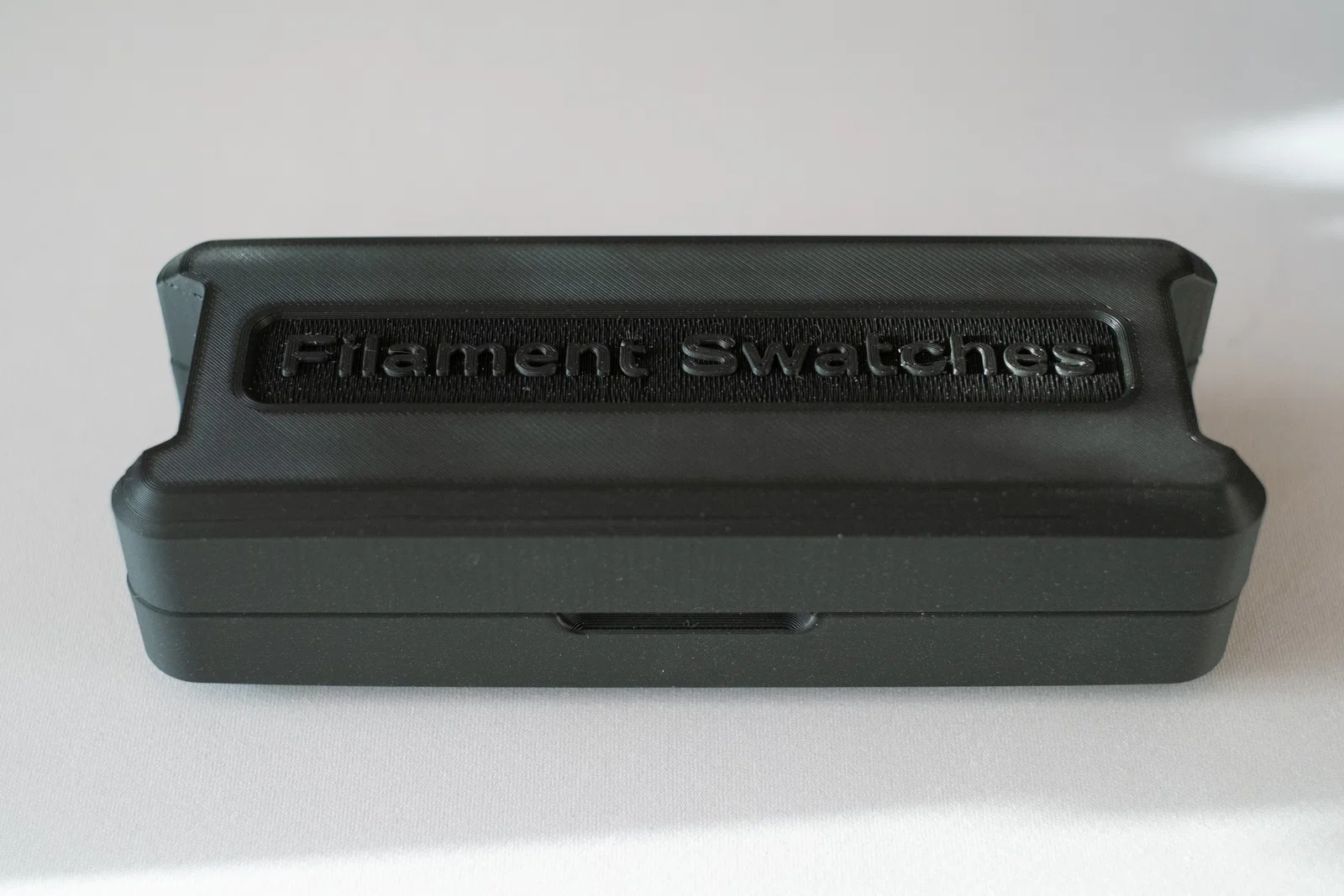

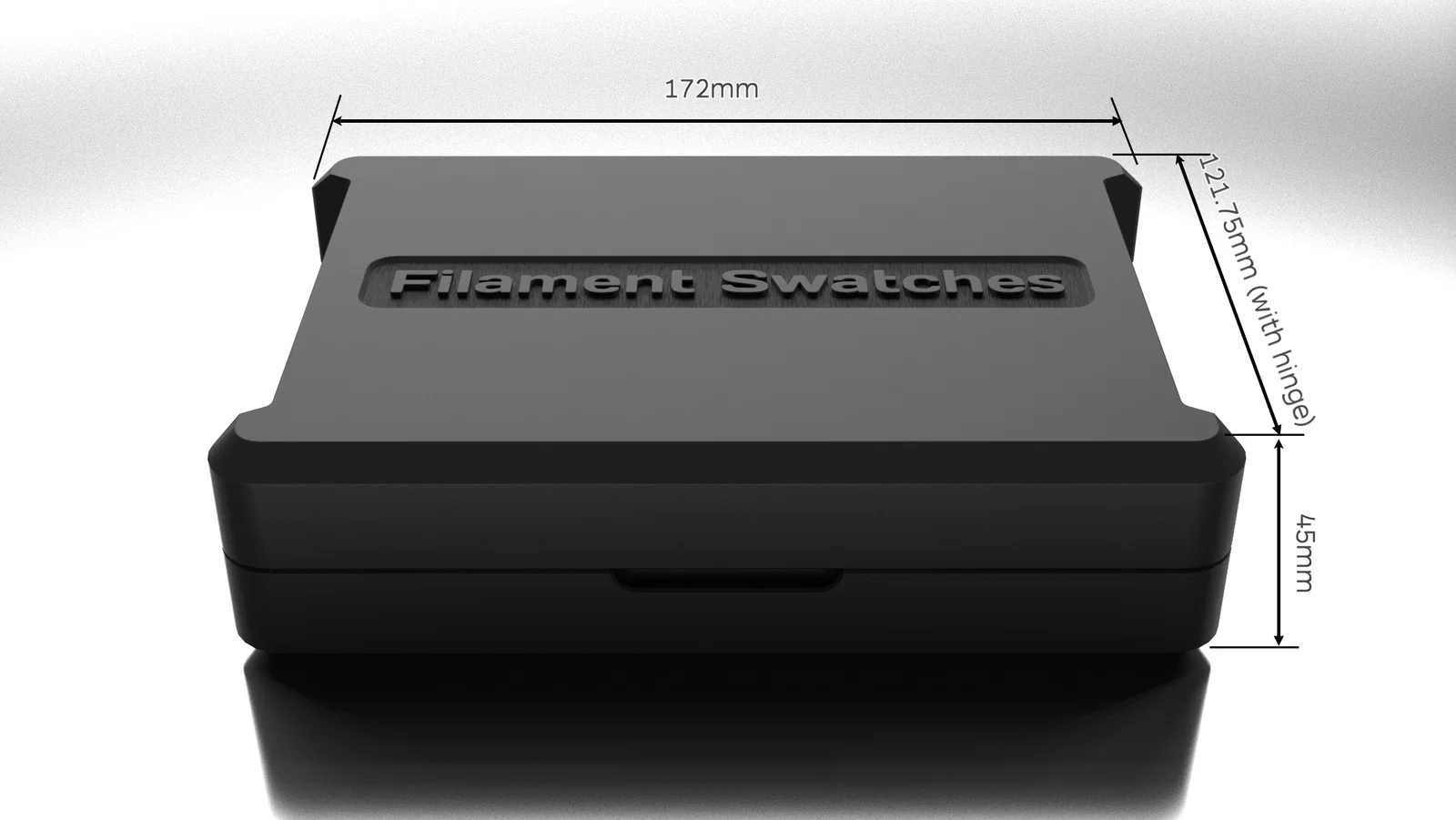

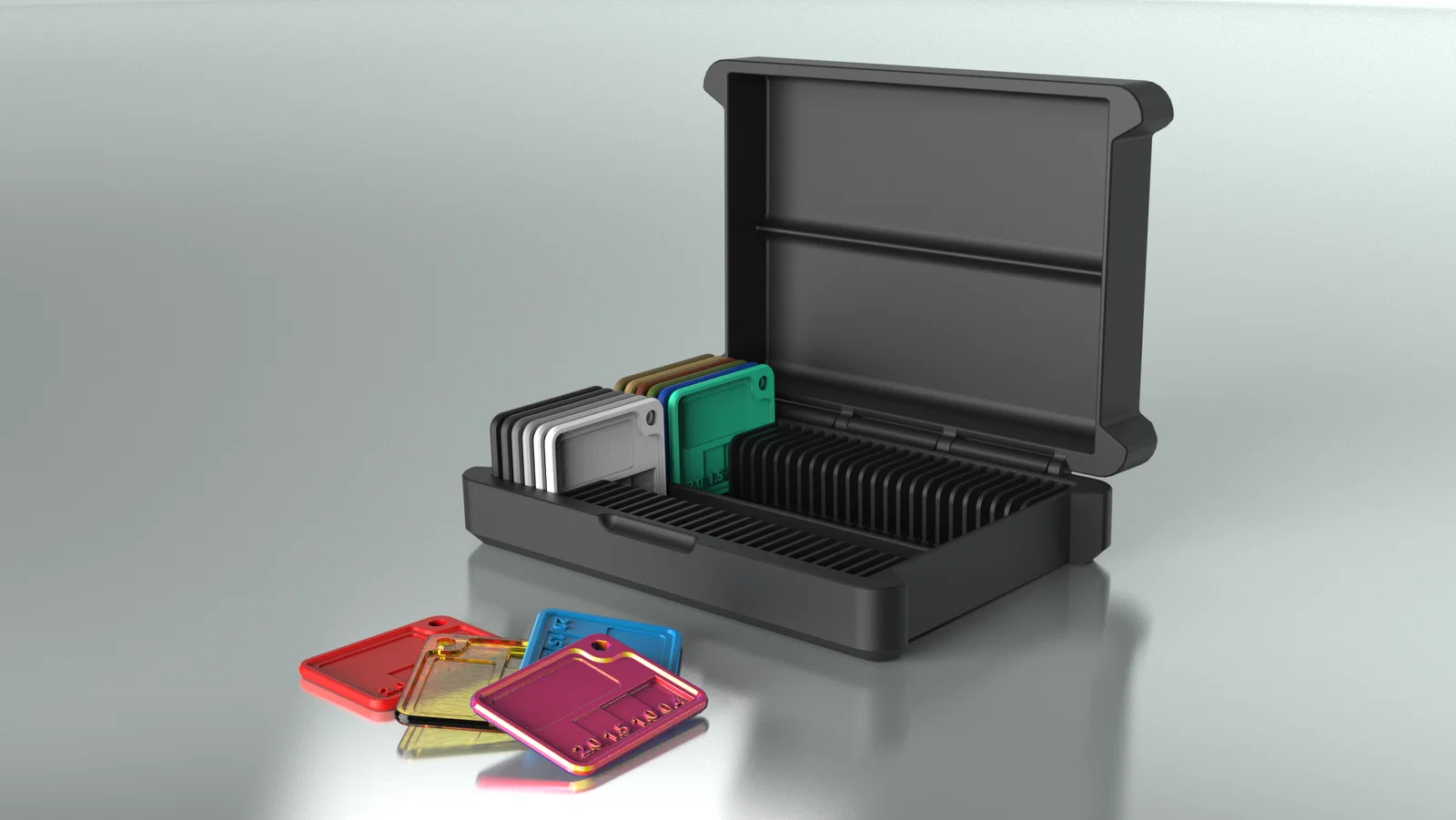

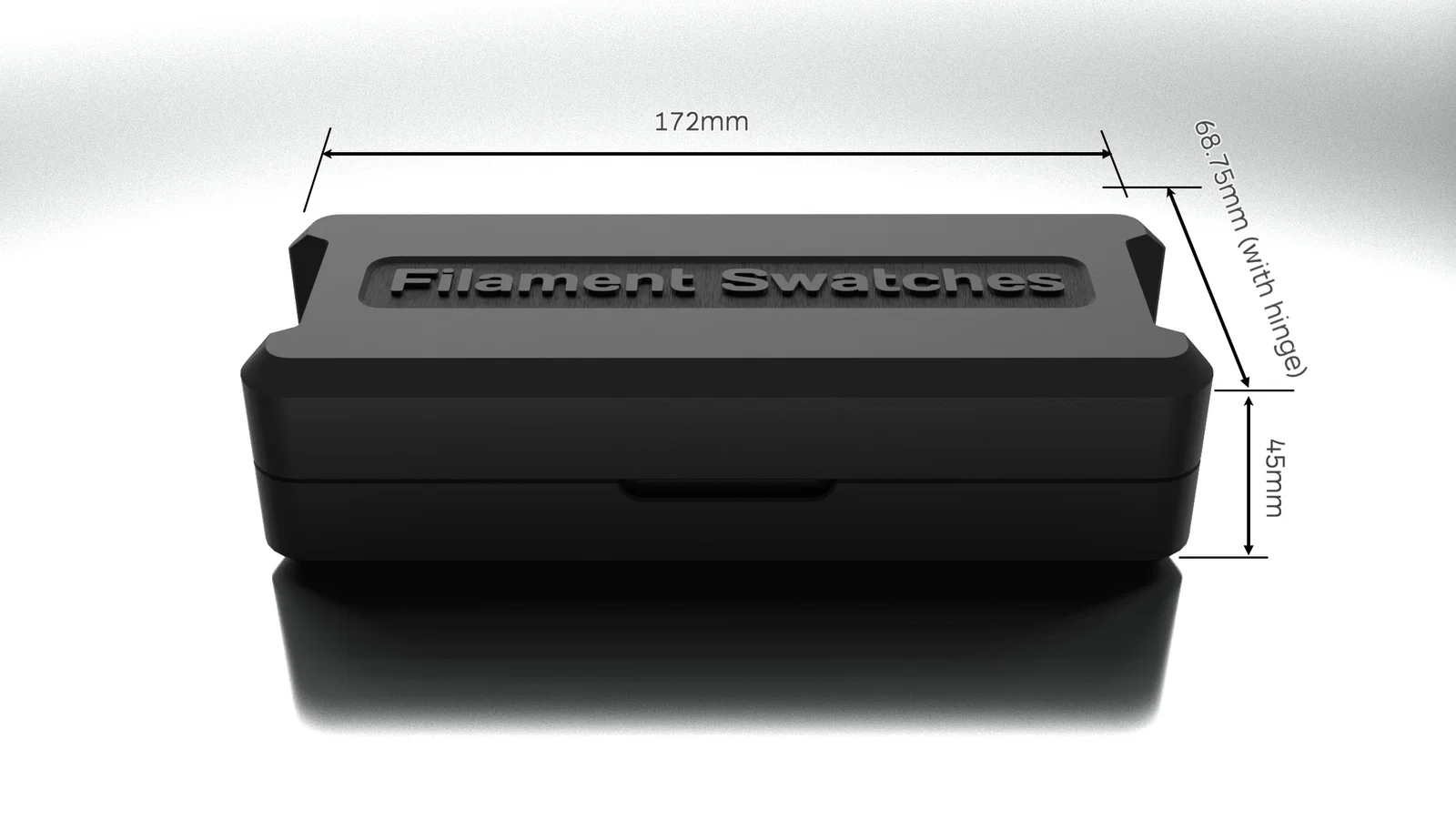

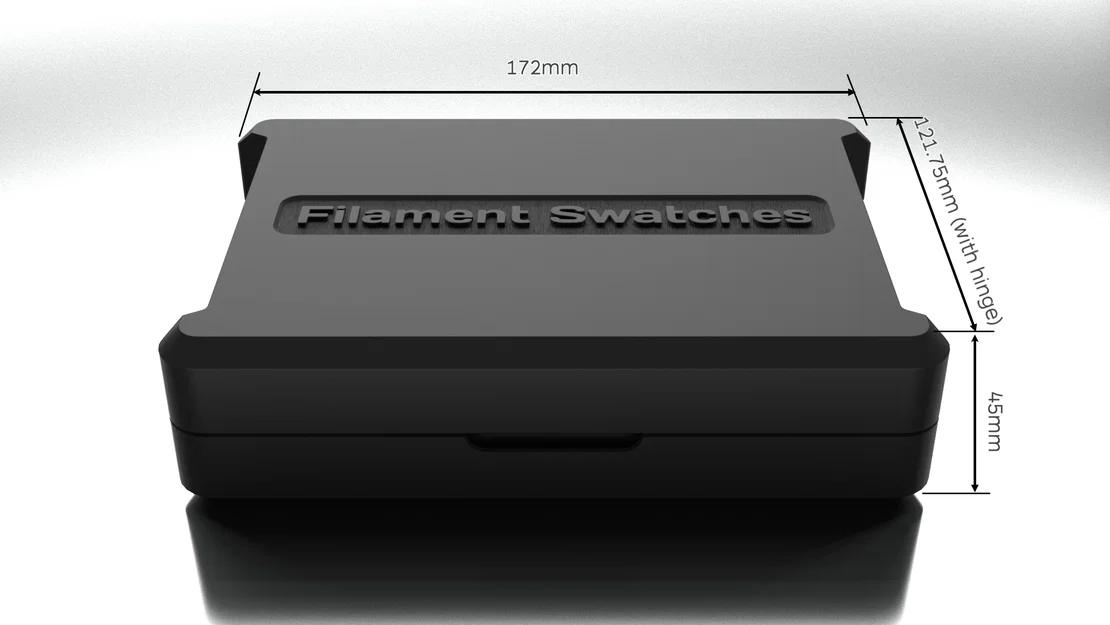

Ảnh chụp cho thấy hộp được in với layer height 0.2mm, 3 wall loops, 15% gyroid infill. Mình chưa in/test bản 60, nhưng về cơ bản y hệt bản 30, chỉ khác là có 2 hàng khe (slots). Hình render dùng để thể hiện tỉ lệ và kích thước tương đối.

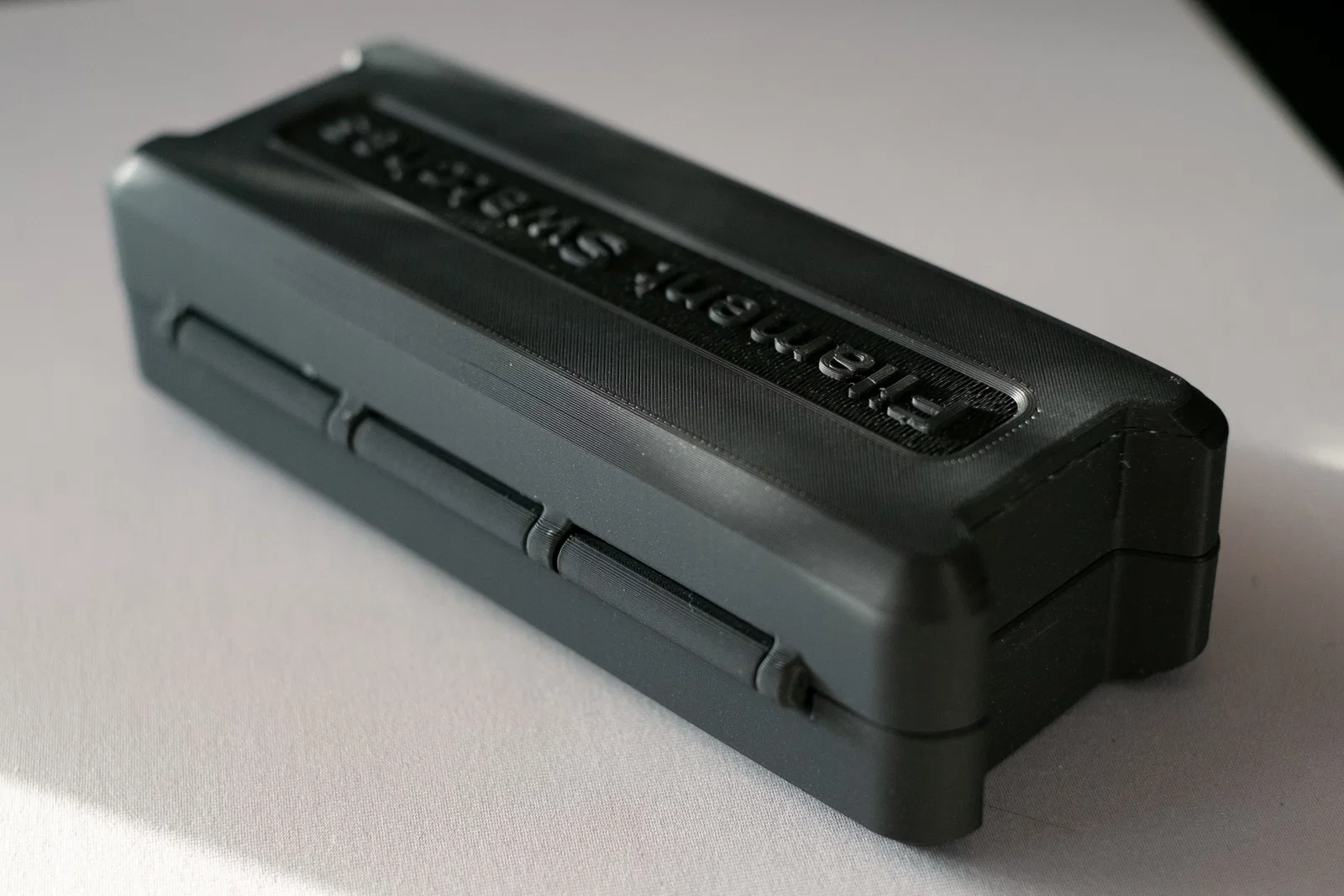

Nếu bạn gặp vấn đề gì hoặc có góp ý để cải thiện, cứ cho mình biết nha. Mình có thể sẽ làm thêm một bản dùng threaded inserts và ốc, nhưng hiện tại bản lề print-in-place có vẻ khá bền (đã được “test” bởi vài bé 3 tuổi).
