Bracket MMU2 có chỗ gắn công tắc nguồn (Power Switch)

Phần này không còn cần cho MK3S fw 3.13 và MMU2 fw 3.0 trở lên, hoặc MMU3, vì giờ bạn có thể tắt MMU ngay trong menu của máy in.

----

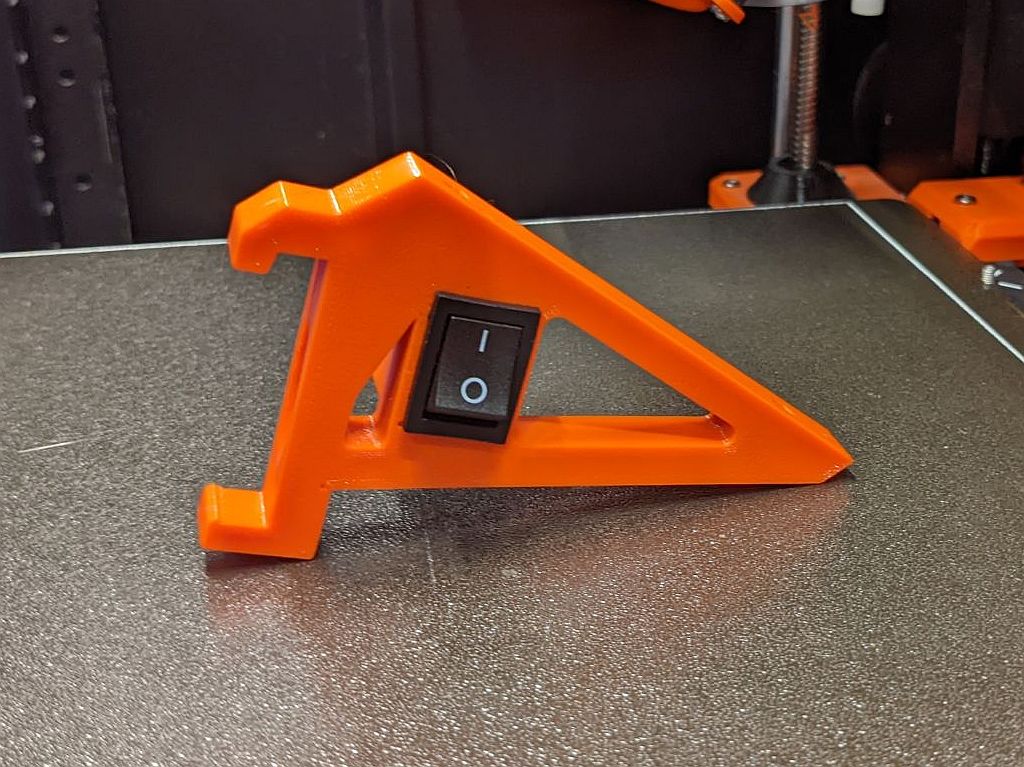

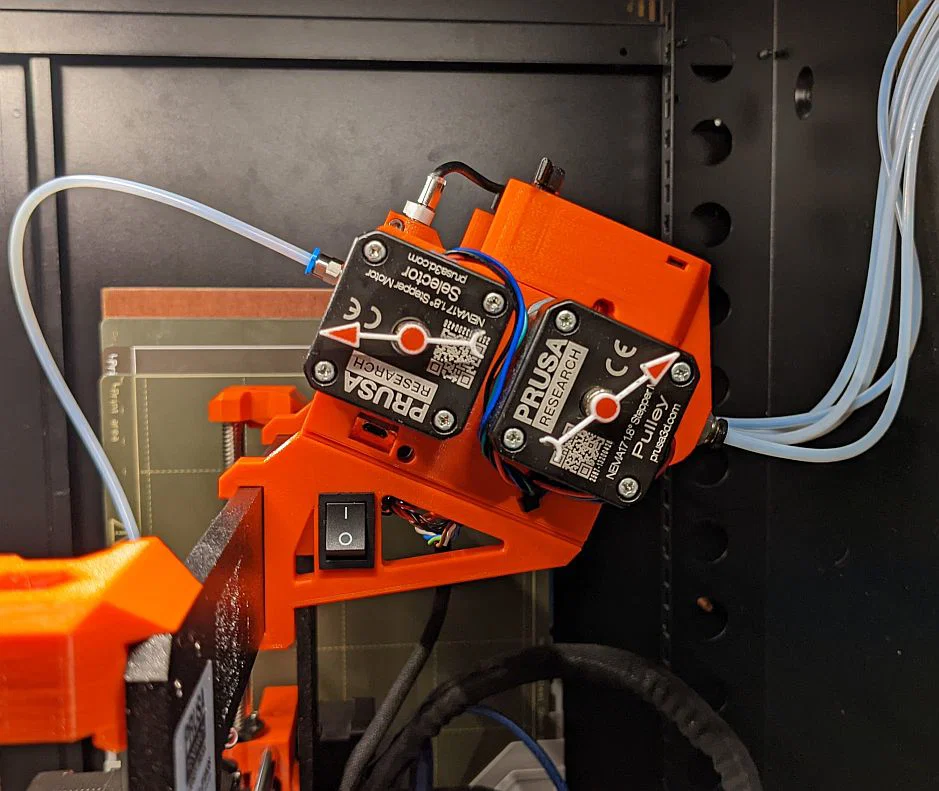

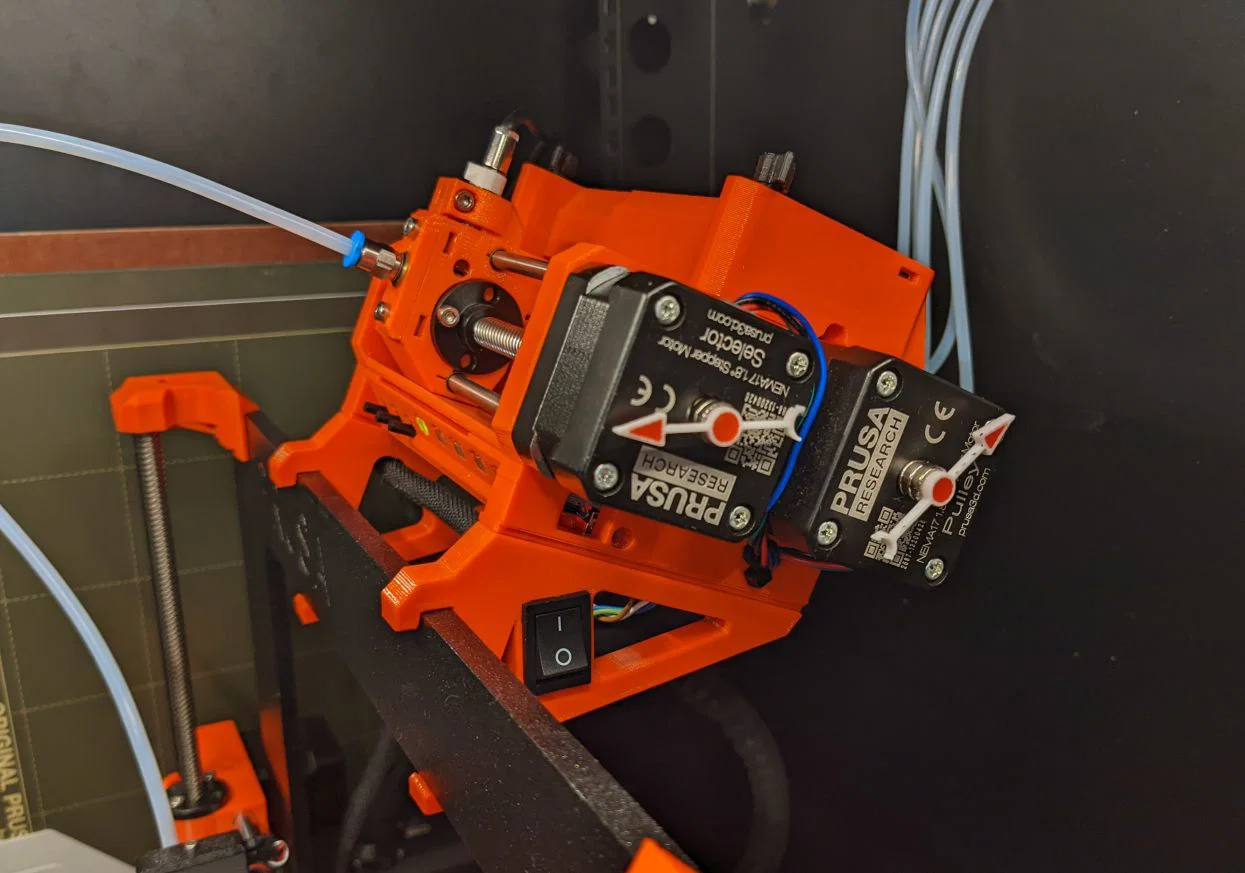

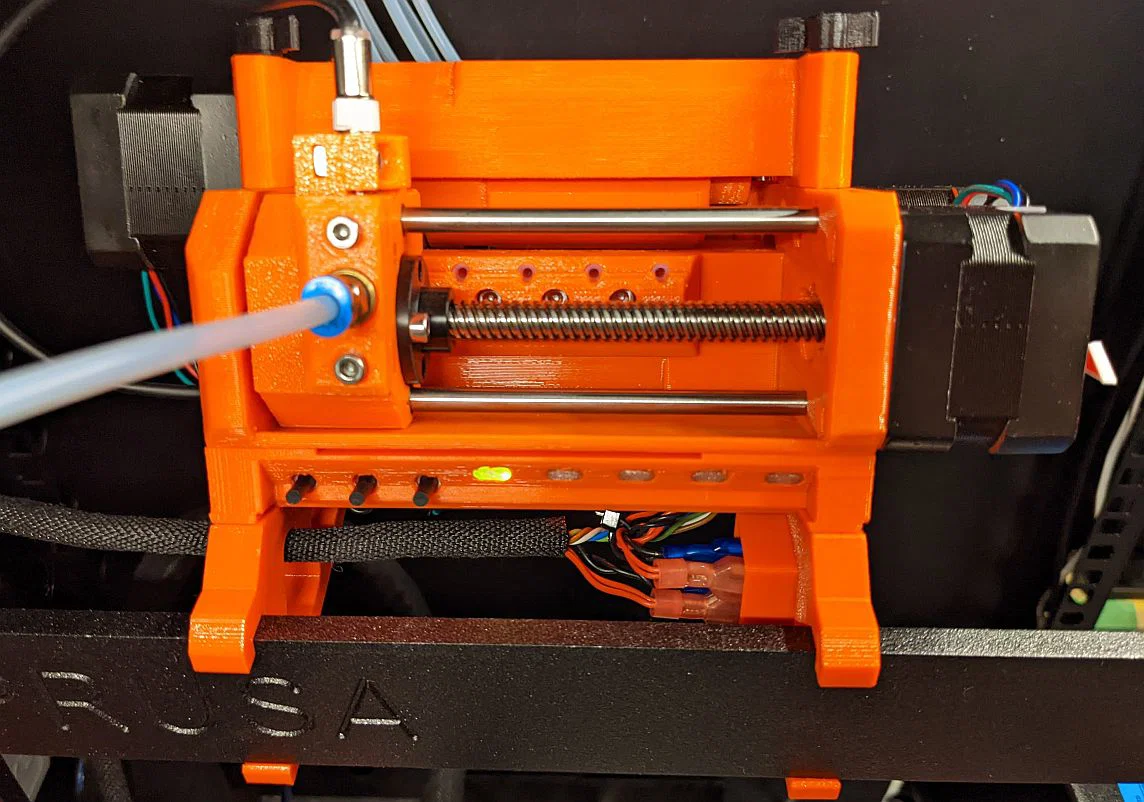

Mình hay bypass MMU2s để nạp filament trực tiếp, nhưng mỗi lần vậy phải rút rồi cắm lại dây nguồn khá phiền. Để tiện hơn, mình gắn thêm một công tắc DPST inline trên dây nguồn (+) và dây mass/ground (−). Để có chỗ gắn công tắc, mình đã thêm một khu vực trên bộ bracket MMU2 góc 22.5 độ của mình để có thể lắp công tắc vào.

Gắn công tắc lên bracket sẽ hợp nhất khi đi với . Nếu bạn dùng bracket của mình và thêm công tắc cho MMU mà phần electronics vẫn để ở vị trí zin, nhớ đăng hình cho mọi người xem bạn đi dây thế nào và có phải nối dài thêm dây không.

Vì MMU2 vốn không được thiết kế để có công tắc nguồn, bạn tự chịu rủi ro khi làm mod này và đừng bật/tắt MMU khi máy in đang có điện.

Cập nhật Feb 2022: Trong phần bình luận có thông tin về việc chuyển mạch các đường data thay vì đường nguồn 12V. Mình nghĩ cách đó có thể an toàn hơn, nhưng mình chưa có thời gian kiểm tra kỹ.

Linh kiện cần có

• Công tắc DPST (Double Pole, Single Throw) vừa với lỗ 13mm x 19mm.
  Tham khảo: mình dùng KCD1-104 từ Amazon.

• Dây nguồn MMU2 dư trong kit.
  Kit MMU2 có 2 dây nguồn: một cho MK3/S và một cho MK2.5. Để giữ chiều dài dây được dài nhất có thể, mình dùng sợi dư để đi từ công tắc tới MMU2s, còn sợi dây gốc thì giữ lại dài nhất có thể.

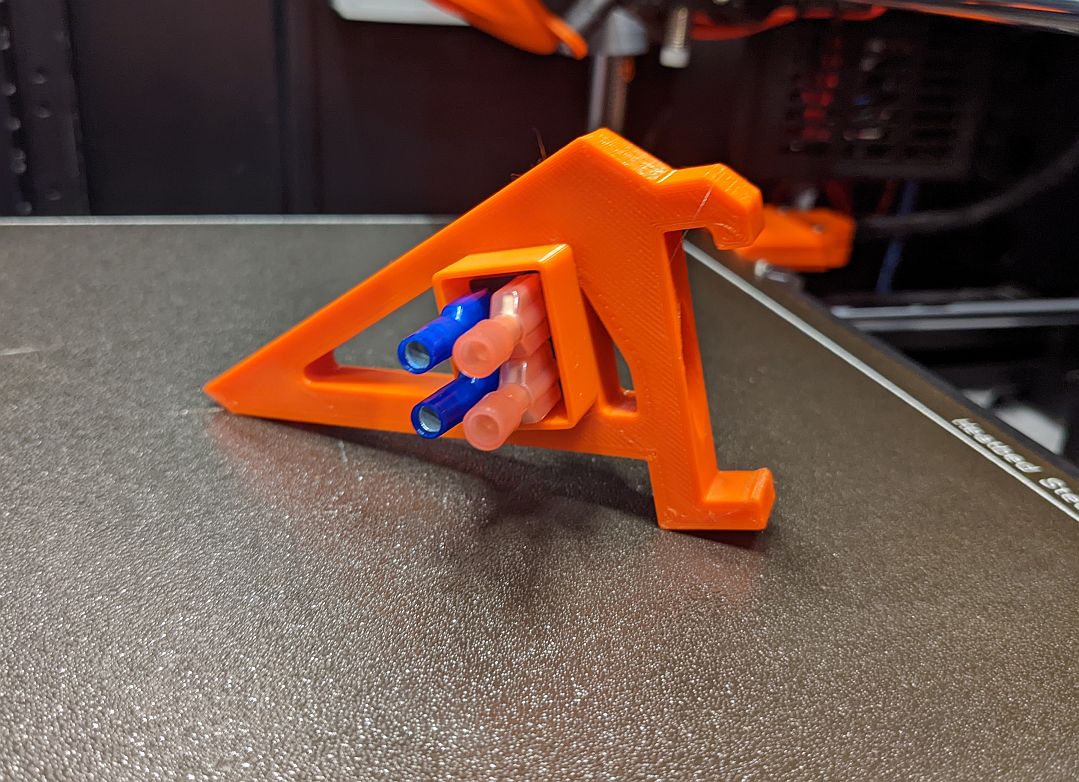

• Đầu terminal/terminal connectors phù hợp với công tắc của bạn để có thể tháo dây rời khi cần tháo MMU2.

Hướng dẫn

Đảm bảo đã ngắt hoàn toàn nguồn khỏi máy in và MMU, hoặc tháo MMU và dây ra khỏi máy trước khi chỉnh sửa.

1. Cắt bỏ đầu connector MMU2 trên cả 4 sợi dây của dây nguồn, cắt sát gần connector.
2. Vặn xoắn (twist) 2 sợi đỏ (dương/positive) lại với nhau và bấm/gắn terminal connector để đưa vào công tắc.
3. Vặn xoắn 2 sợi đen (âm/negative) lại với nhau và gắn terminal connector. Tốt nhất nên dùng màu khác nhau để phân biệt dương và âm.
4. Cắm sợi dây nguồn dự phòng vào MMU2 để canh chiều dài cần thiết sao cho tới được vị trí công tắc và chừa một chút slack.
5. Cắt bỏ đầu không phải MMU2 của sợi dây dự phòng và gắn terminal connectors giống như bước 1 và 2.

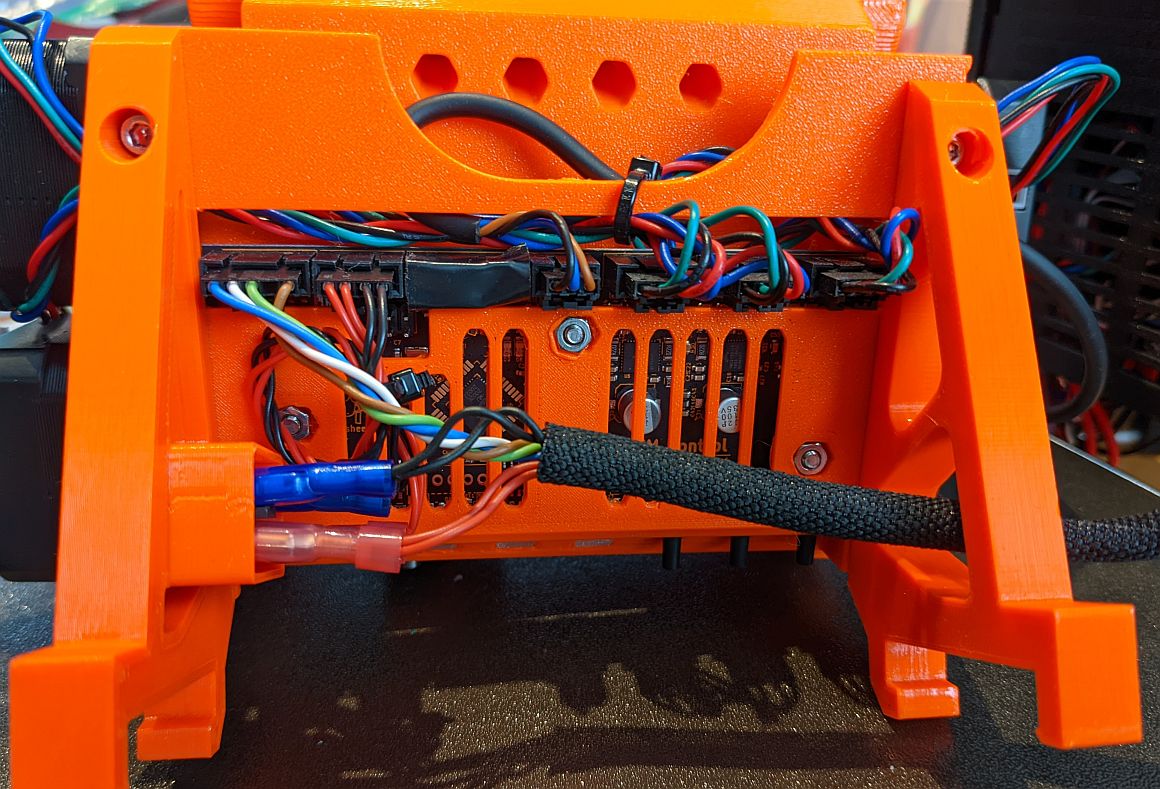

6. Đấu nối như hình, và làm theo sơ đồ đấu dây (wiring diagram) của công tắc để đảm bảo nối đúng hot với hot và ground với ground.

Ghi chú

Mình thích để công tắc ở bên phải máy in, nên model được xoay hướng để in cho bên phải. Nếu bạn muốn để bên trái, có thể mirror trong Prusa Slicer trước khi in.
