Giá gắn ESP32-Cam cho Prusa enXLosure

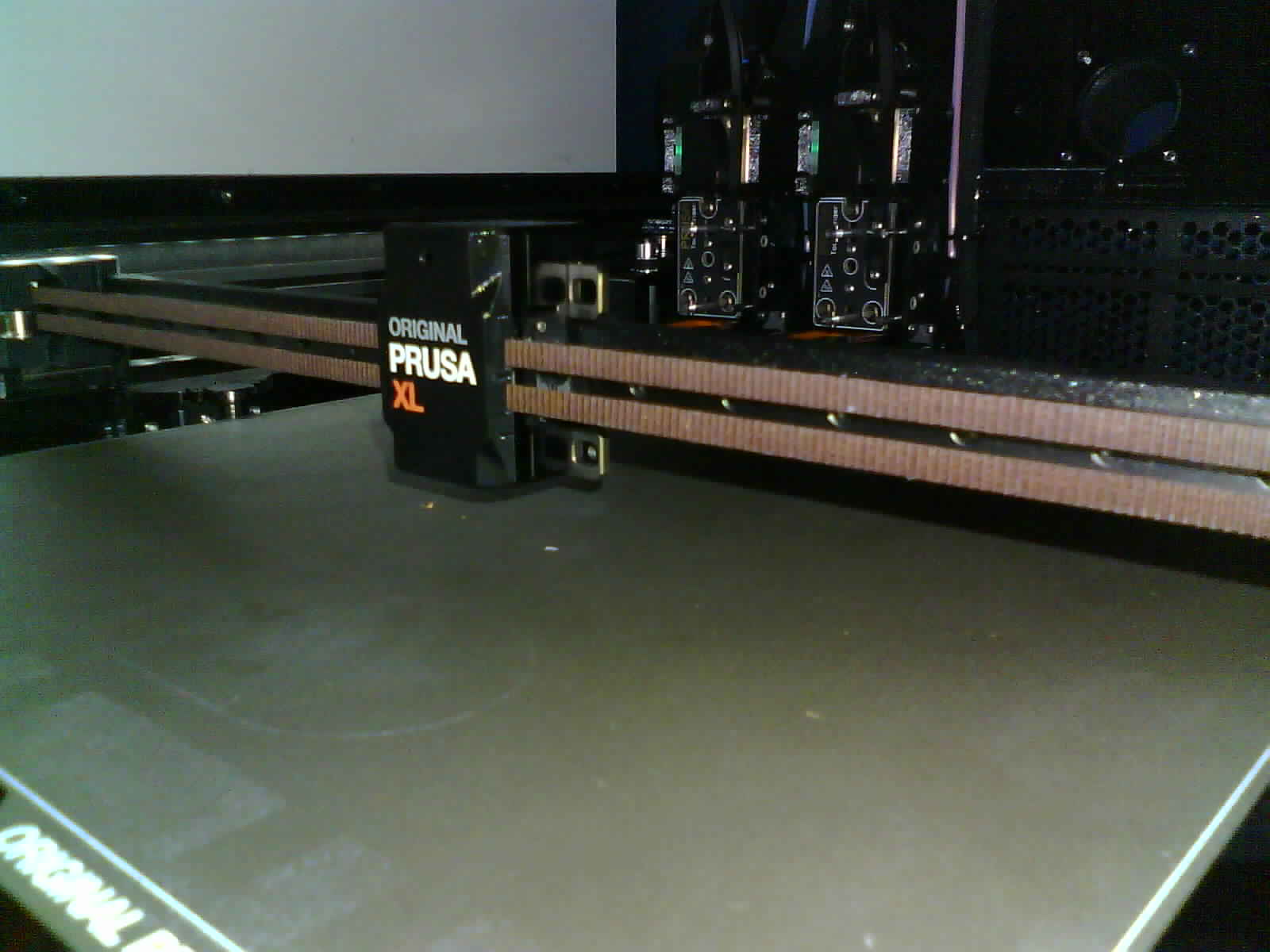

Mình muốn có một cái camera bên trong prusa enXLosure để kết nối với prusalink/ -connect.

Để nâng cấp này bạn sẽ cần;

- Module ESP32-CAM
- 1x M3 Heatset insert
- 1x ốc M3x8
- Cáp Micro-USB (nên chọn loại đầu vuông/right-angle)
- Cục nguồn USB (USB powerbrick)
- Bạn sẽ cần in phiên bản "EnXLosure_Bottom_BR_cableguide" hoặc khoan một lỗ ở góc của chi tiết để luồn dây nguồn đi xuyên qua khung

Lắp đặt;

Bước 1; ép/chèn M3 heatset insert vào lỗ heatset đầu tiên ở mặt trong góc trước-phải.

Bước 2; đặt module ESP32-CAM vào vỏ in 3D. (phần base)

Bước 3; lắp nắp trước (front cover) của module ESP32-CAM.

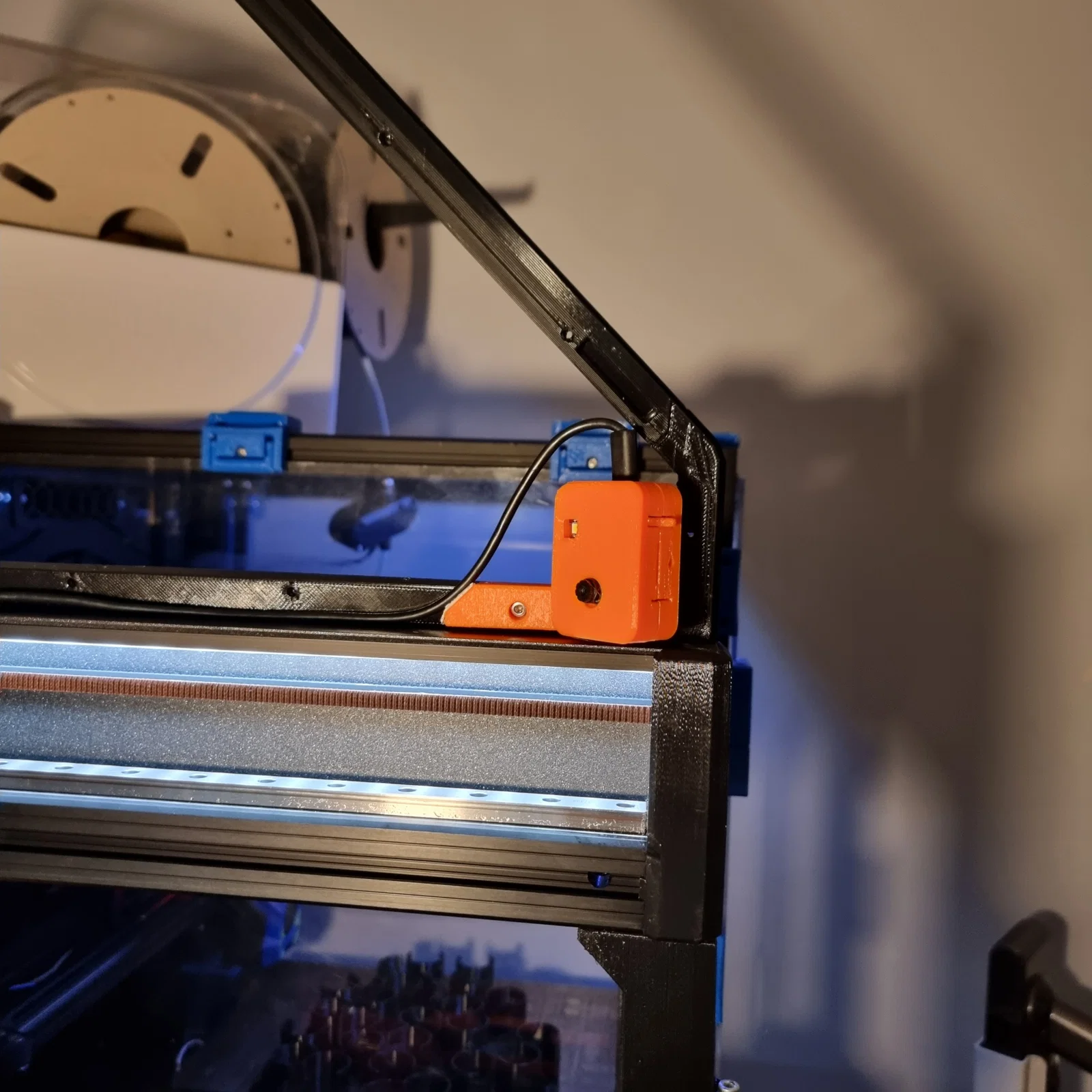

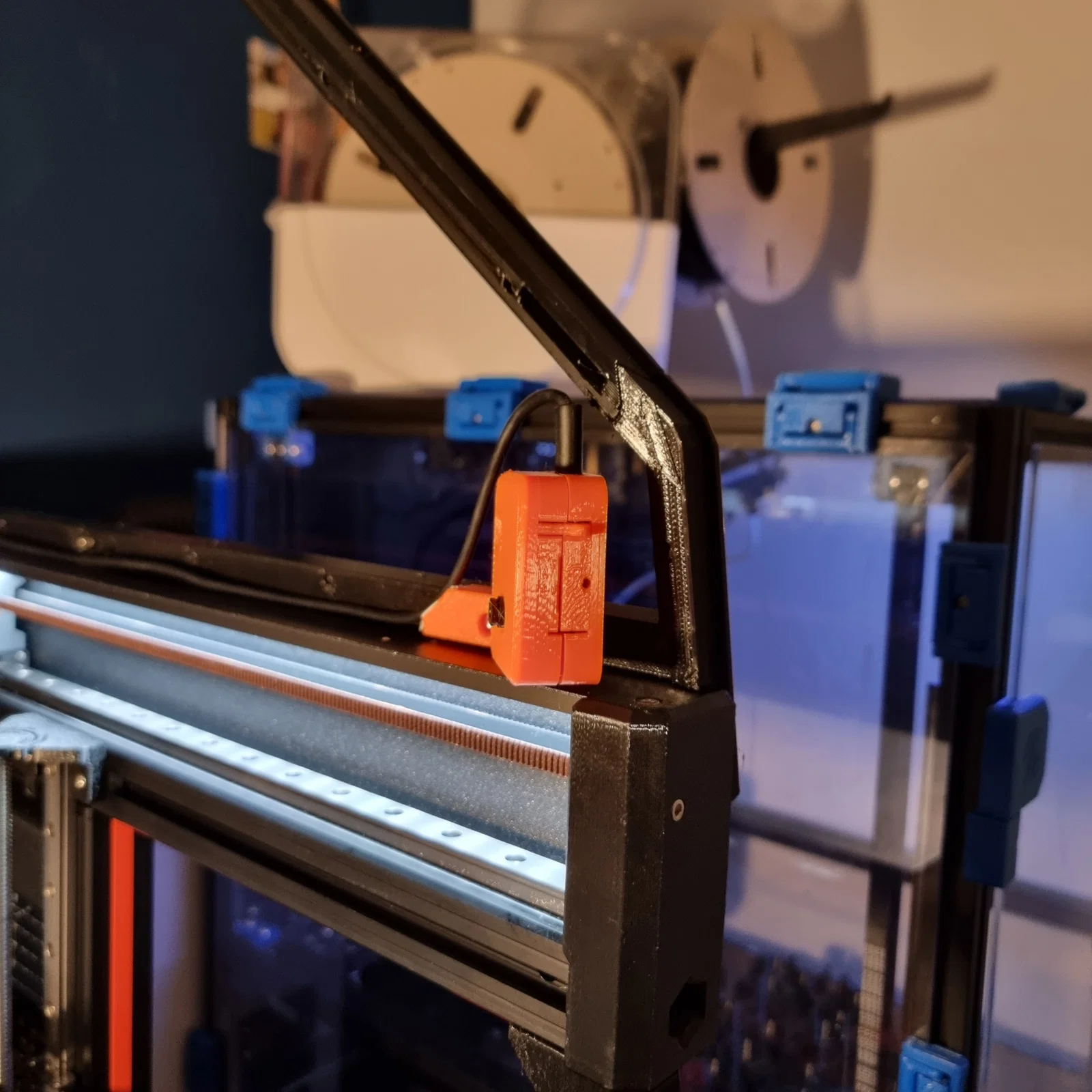

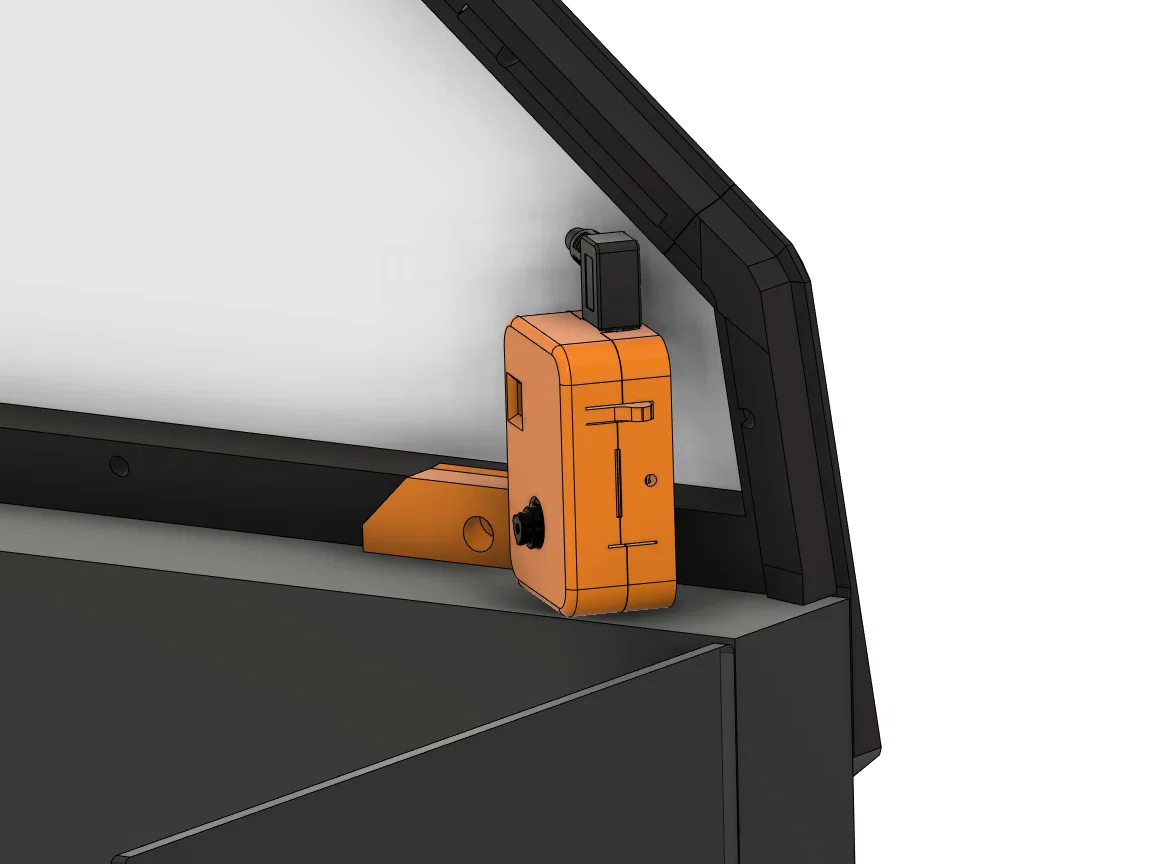

Bước 4; lắp cụm đã ráp vào góc trước-phải của prusa enXLosure.

Bước 5; cắm Micro-USB rồi đi dây luồn qua bên hông và kéo ra phía sau của enXLosure.

Software;

Để cài đặt phần mềm cho camera, bạn làm theo hướng dẫn setup ở đây: found here

config cho phần mềm;

Nhớ bật cả "Hmirror" và "Vflip" để hình đúng chiều
