Bộ sưu tập tank container (tỉ lệ HO)

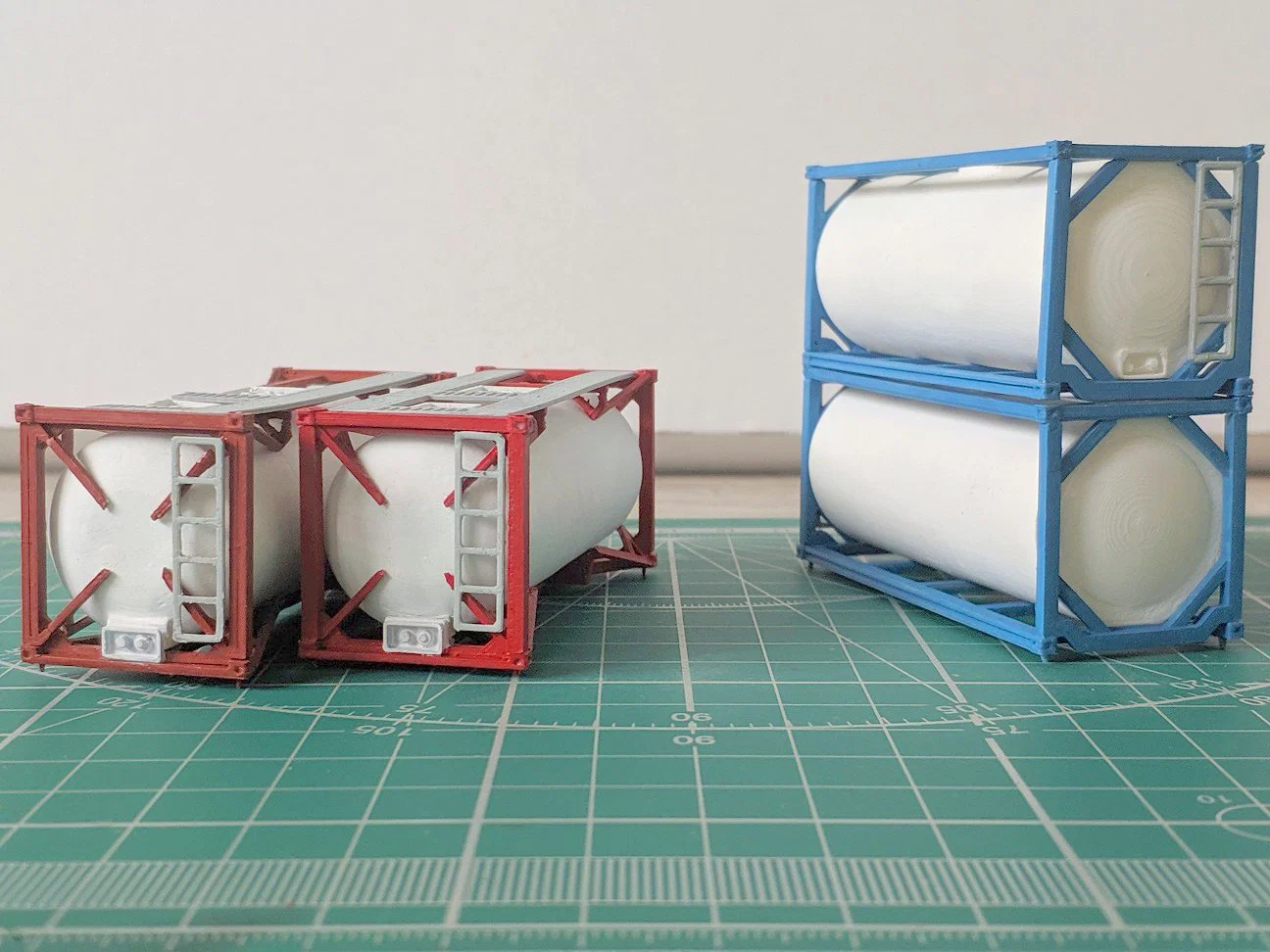

Đây là một bộ sưu tập các bồn tank intermodal 20ft với mức độ chi tiết cao. Để bố cục (layout) của bạn đa dạng hơn, thiết kế này có thể in ra theo nhiều biến thể với ngoại hình và độ phức tạp khác nhau.

Trang chính của dự án ở đây: https://positron96.gitlab.io/projects/container-collection/tank-containers.html.

Các lỗ/chốt lắp (mounting holes/pins) tương thích với toa phẳng PIKO H0 và mẫu , nhưng canh thẳng hàng còn tốt hơn. Lần này mình quyết định không tạo chốt đáy bằng máy in 3D, vì chốt 0.8mm khá giòn/dễ gãy, và không phải ai cũng cần. Thay vào đó, có lỗ cả ở phía trên lẫn phía dưới; nếu bạn cần chốt, bạn có thể nung chảy gắn vào hoặc dán các đoạn kẹp giấy (paperclip) hay dây đồng 0.8–1mm, hoặc thậm chí mảnh hơn (0.5mm) nếu dây đủ cứng, ví dụ dây phosphor bronze hoặc dây đàn guitar.

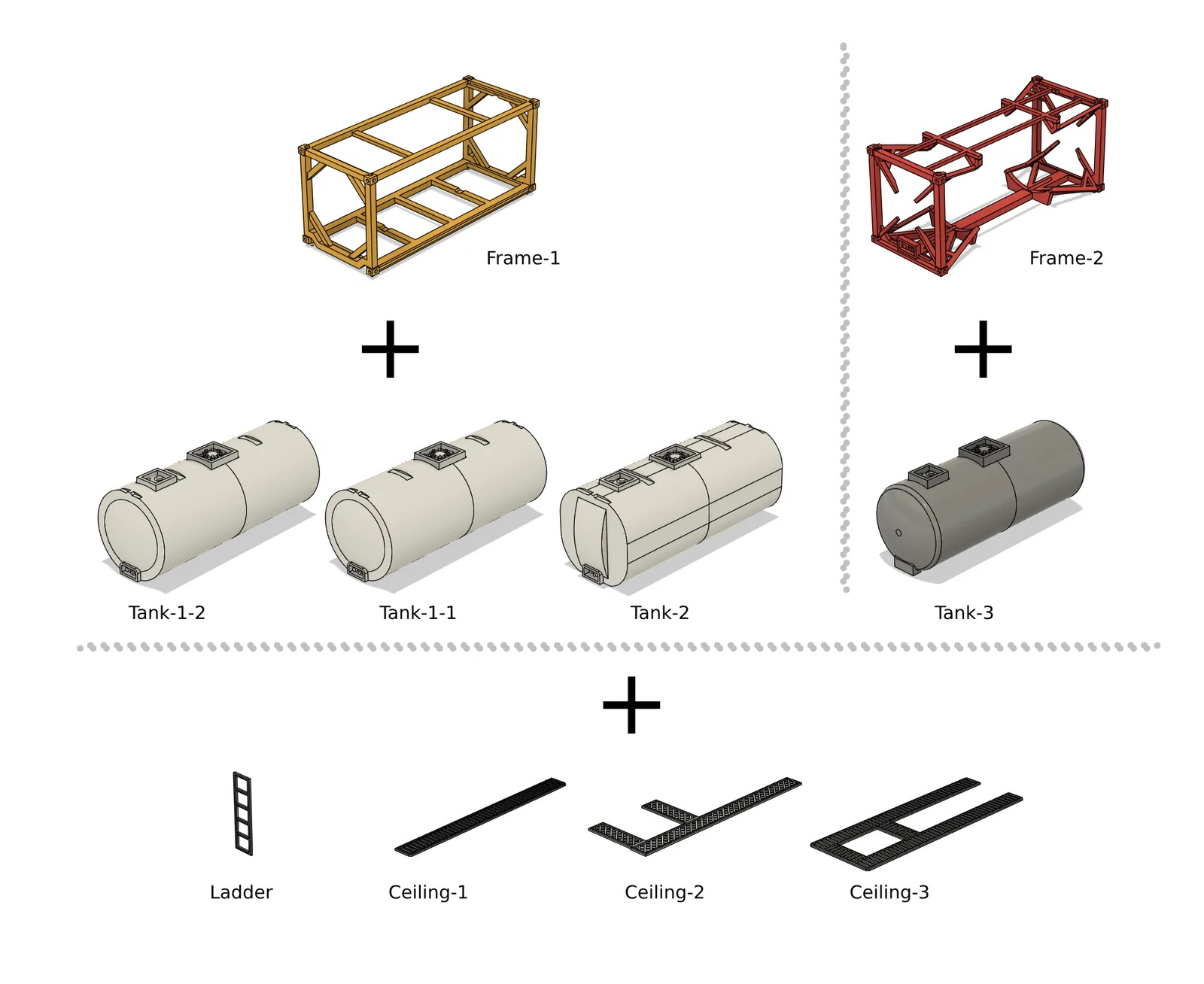

Dưới đây là sơ đồ các tổ hợp bạn có thể tạo với thiết kế này:

Mô tả hình bằng chữ:

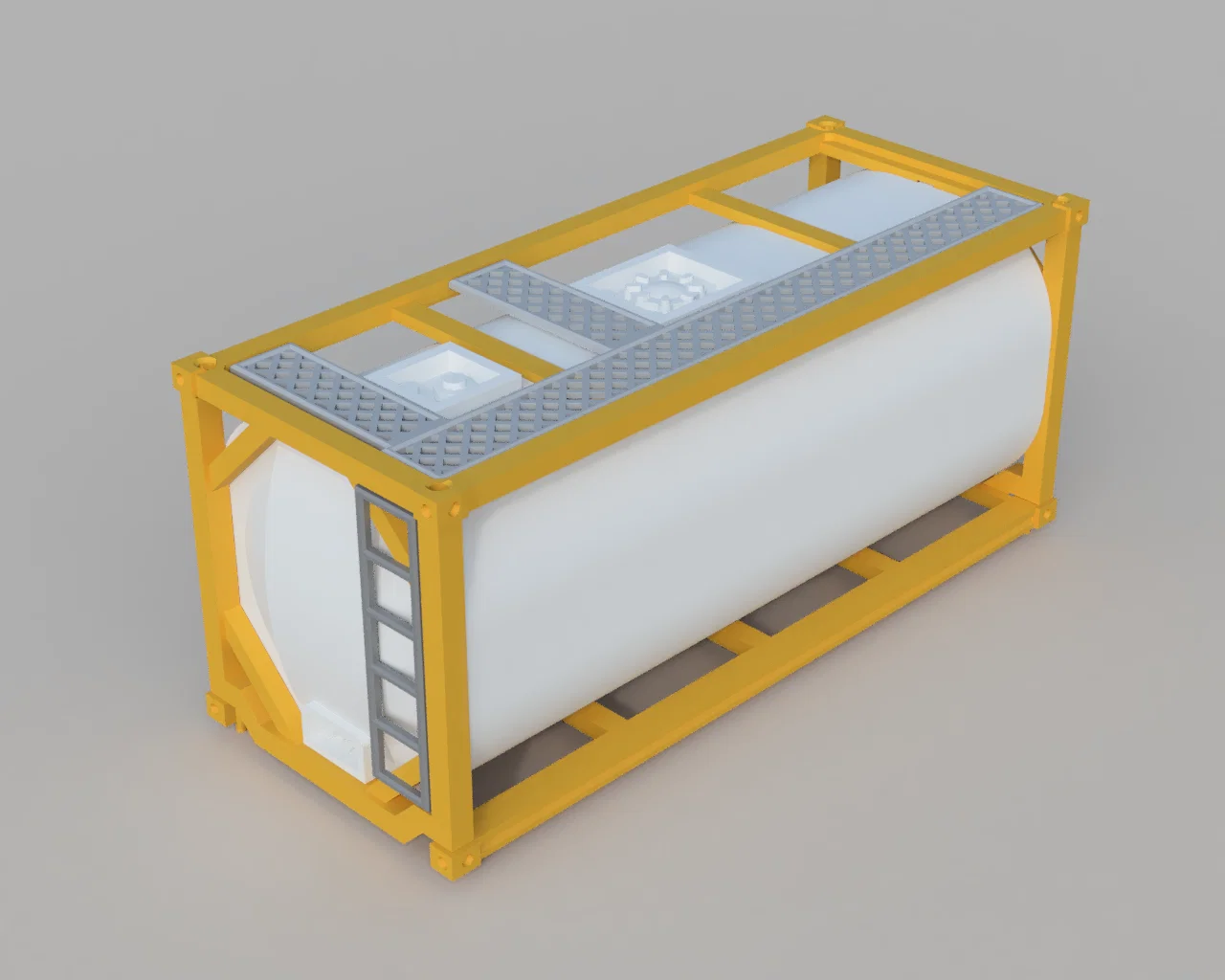

Về cơ bản có 2 biến thể khung: Frame-1 (màu vàng) dễ in, Frame-2 (màu đỏ) có nhiều chi tiết hơn và lắp ráp phức tạp hơn.

Frame-1 có thể đi với 2 loại bồn: Tank-1 (tiết diện tròn) và Tank-2 (tiết diện tròn-chữ nhật).

Tank-1 có 2 biến thể — loại có 2 bộ van ở phía trên (Tank-1-2) và loại có 1 bộ (Tank-1-1).

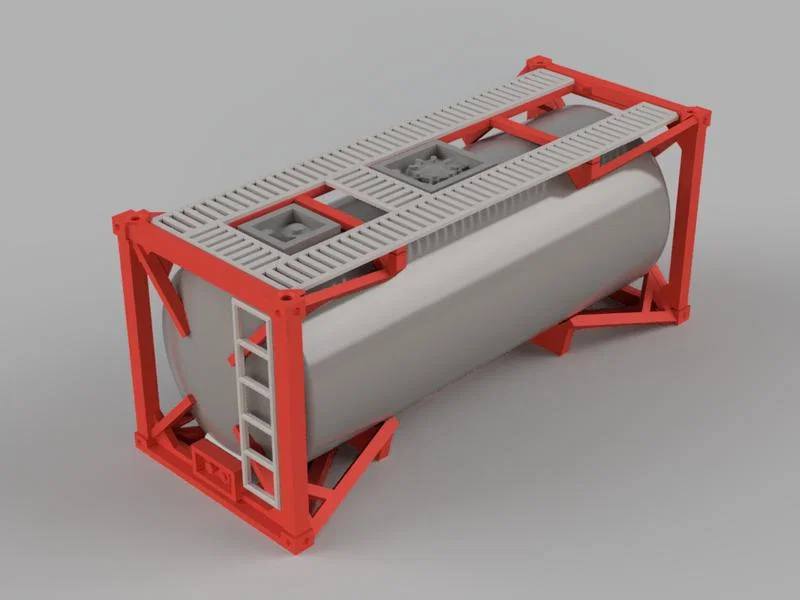

Frame-2 chỉ có 1 biến thể bồn là Tank-3. Nó có 2 bộ van phía trên. Tank-3 hơi nhỏ hơn các loại khác, nên các van của nó hơi cao hơn và được tách ra thành chi tiết riêng.

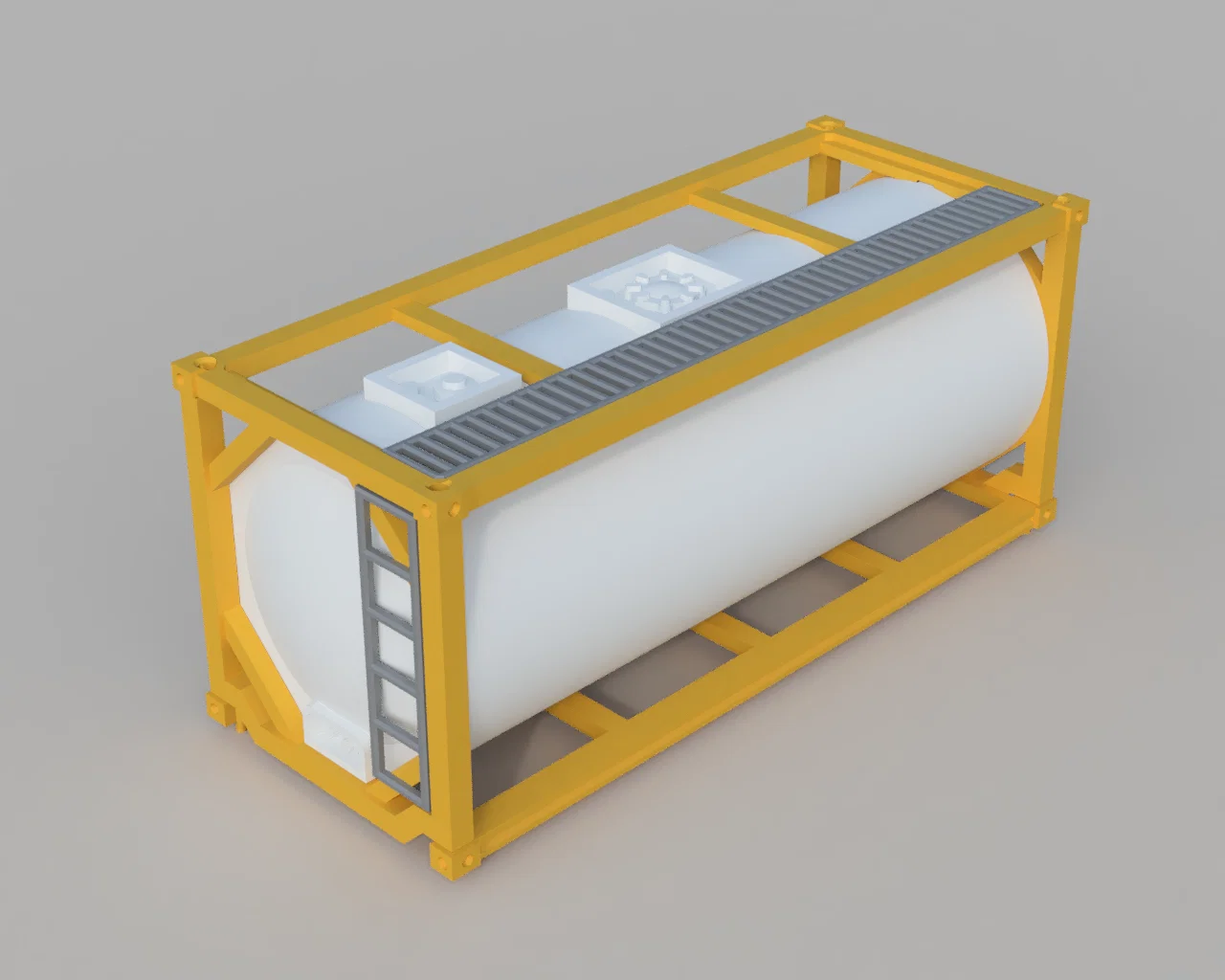

Có 1 lựa chọn thang bên hông và 3 lựa chọn bậc phía trên (Ceiling-1, Ceiling-2 và Ceiling-3). Ceiling-1 được thiết kế để đi với các bồn có 1 bộ van, còn Ceiling-2 và Ceiling-3 đi với 2 bộ van phía trên. Nhưng nhìn chung bạn có thể phối trộn theo ý muốn.

Hai nửa bồn có lỗ để cắm các đoạn filament 1.75mm nhằm canh khớp chính xác. Bồn cũng có các phần khoét để canh khớp với các chi tiết khung.

Nếu bạn định cẩu bồn bằng cần cẩu hoặc muốn tăng trọng lượng cho toa, nên thêm khoảng 10g vật nặng bên trong bồn (đai ốc và bu-lông thép, chì, thậm chí sỏi hoặc cát).

Tất cả file đều có một mặt phẳng để đặt xuống dưới khi in. Mình dùng layer height 0.08mm để đạt độ chính xác cao hơn, nozzle tiêu chuẩn 0.4mm. Để in nhanh hơn, có thể dùng variable layer height cho phần bồn (0.08mm cho nắp bồn, 0.2mm cho phần thân hình trụ).

Lắp ráp

Các file cần thiết cho từng cụm lớn như sau:

• Khung (Frames):

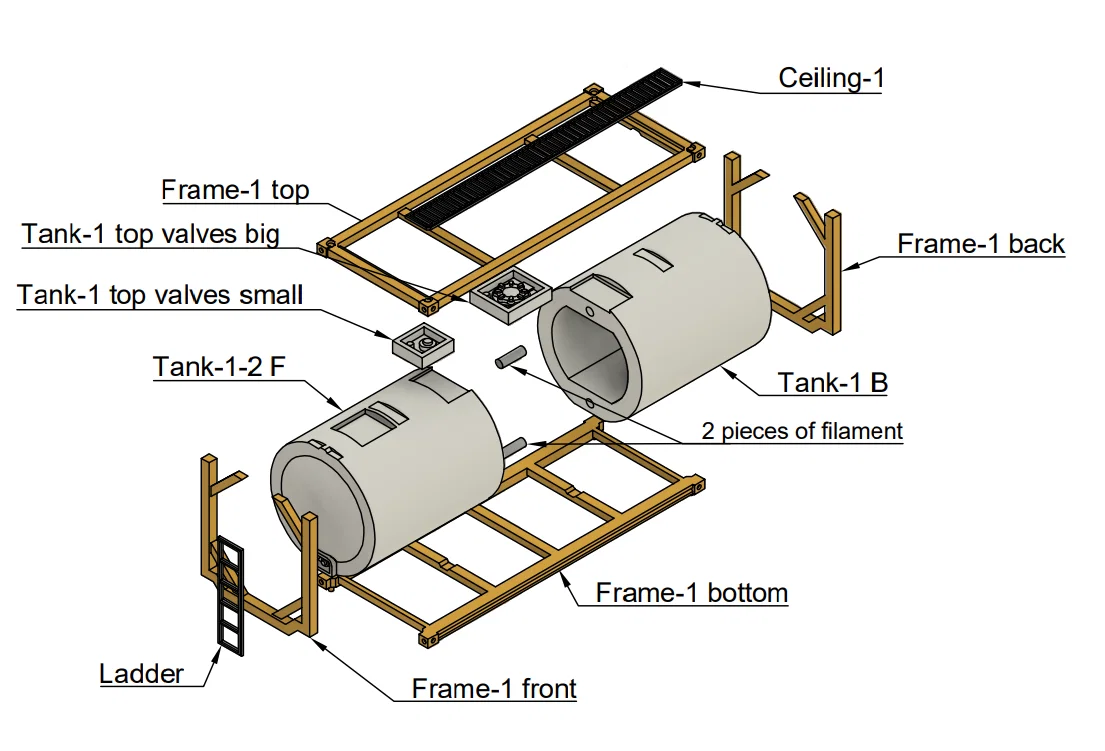

  • Frame-1 (vàng, đơn giản hơn)
    Frame-1 front
    Frame-1 back
    Frame-1 top
    Frame-1 bottom

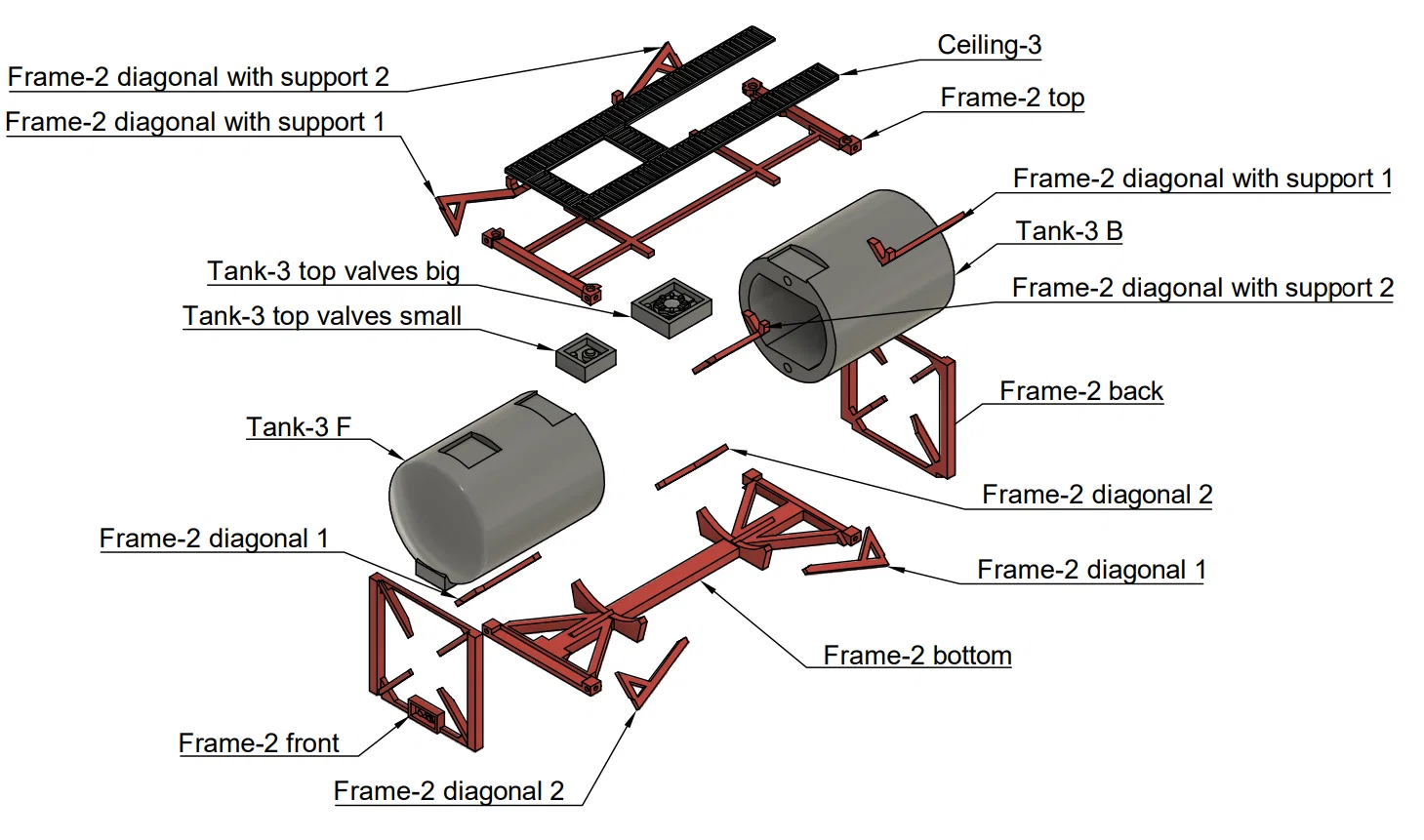

  • Frame-2 (đỏ, phức tạp)
    Frame-2 front
    Frame-2 back
    Frame-2 top
    Frame-2 bottom
    Frame-2 diagonal 1 (x2)
    Frame-2 diagonal 2 (x2)
    Frame-2 diagonal with support 1 (x2)
    Frame-2 diagonal with support 2 (x2)
• Bồn (Tanks):
  • Tank-1 (tròn)
    • Tank-1-2 (2 hatch ở phía trên)
      Tank-1 B
      Tank-1-2 F
      Tank-1 top valves big
      Tank-1 top valves small
    • Tank-1-1 (chỉ 1 hatch ở phía trên)
      Tank-1 B
      Tank-1-1 F
      Tank-1 top valves big
  • Tank-2 (tròn-chữ nhật)
    Tank-2 F
    Tank-2 B
    Tank-1 top valves big
    Tank-1 top valves small
  • Tank-3
    Tank-3 B
    Tank-3 F
    Tank-3 top valves big
    Tank-3 top valves small
• Thang và lan can (Ladders and railings):
  Ladder
  Ceiling-1
  Ceiling-2
  Ceiling-3
