Đồ dẫn taro/khoan không lệch (Parametric) cho nhôm định hình

Đây là gì?

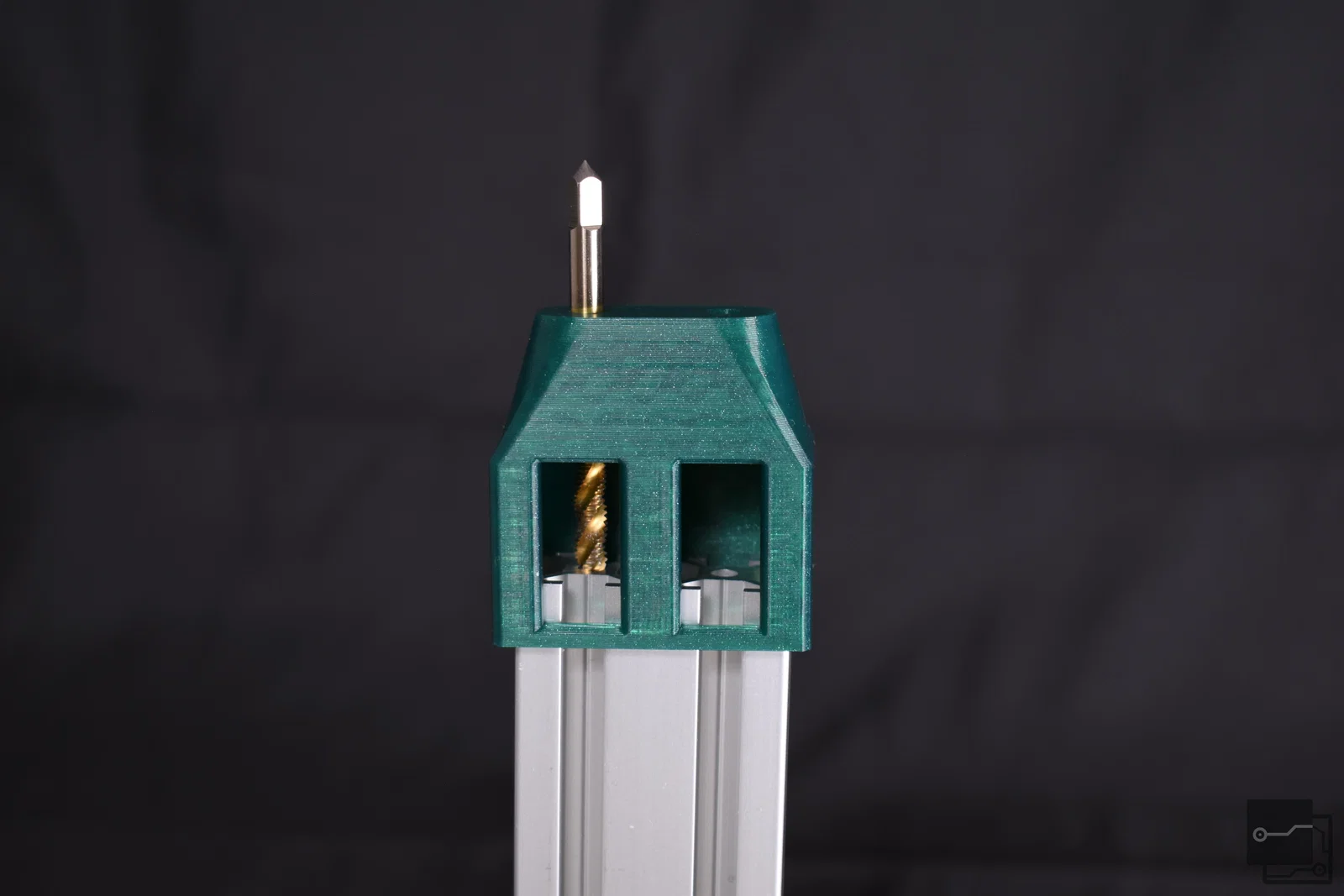

Đồ dẫn taro (tap guide) để gắn lên nhôm định hình (aluminium extrusion).

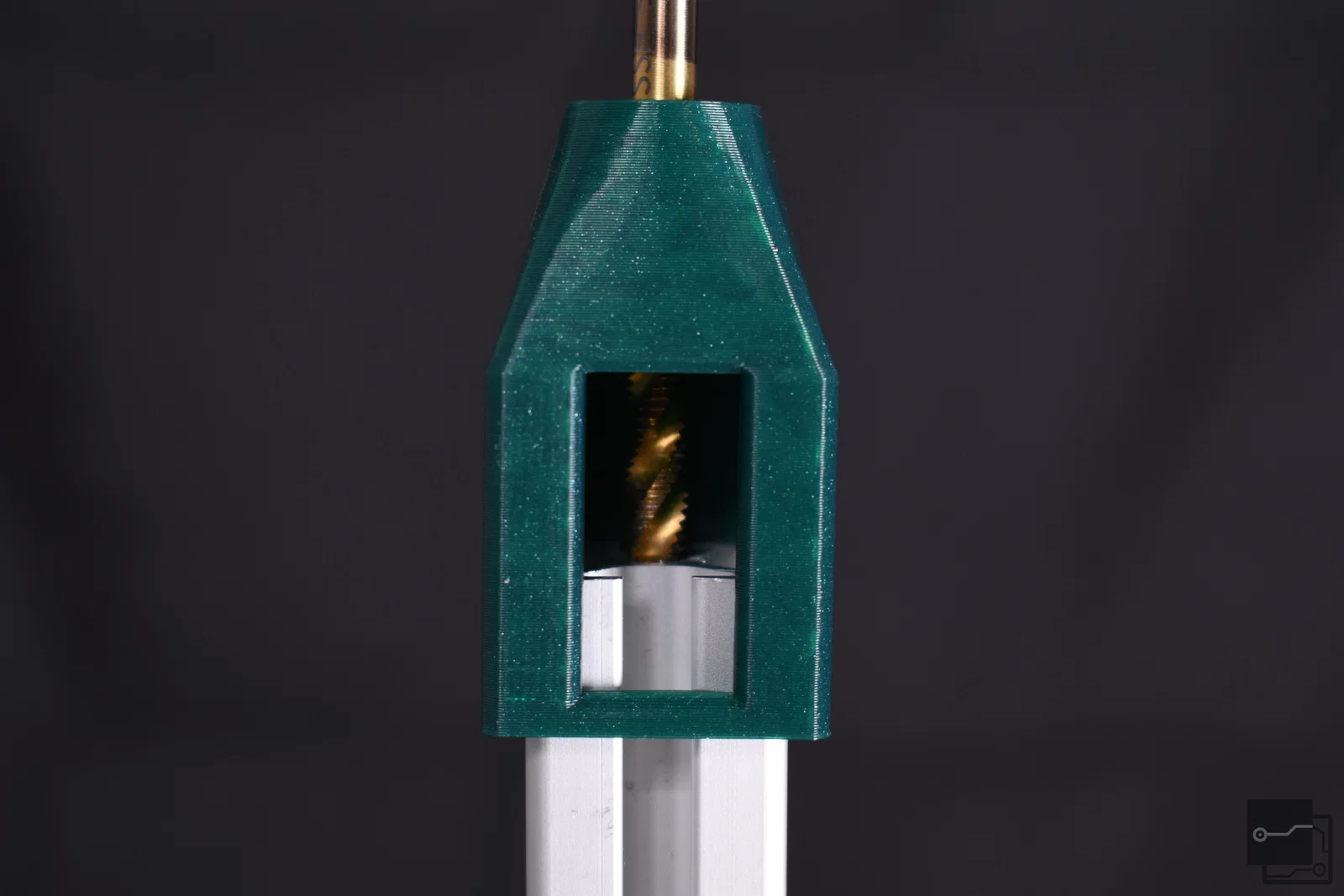

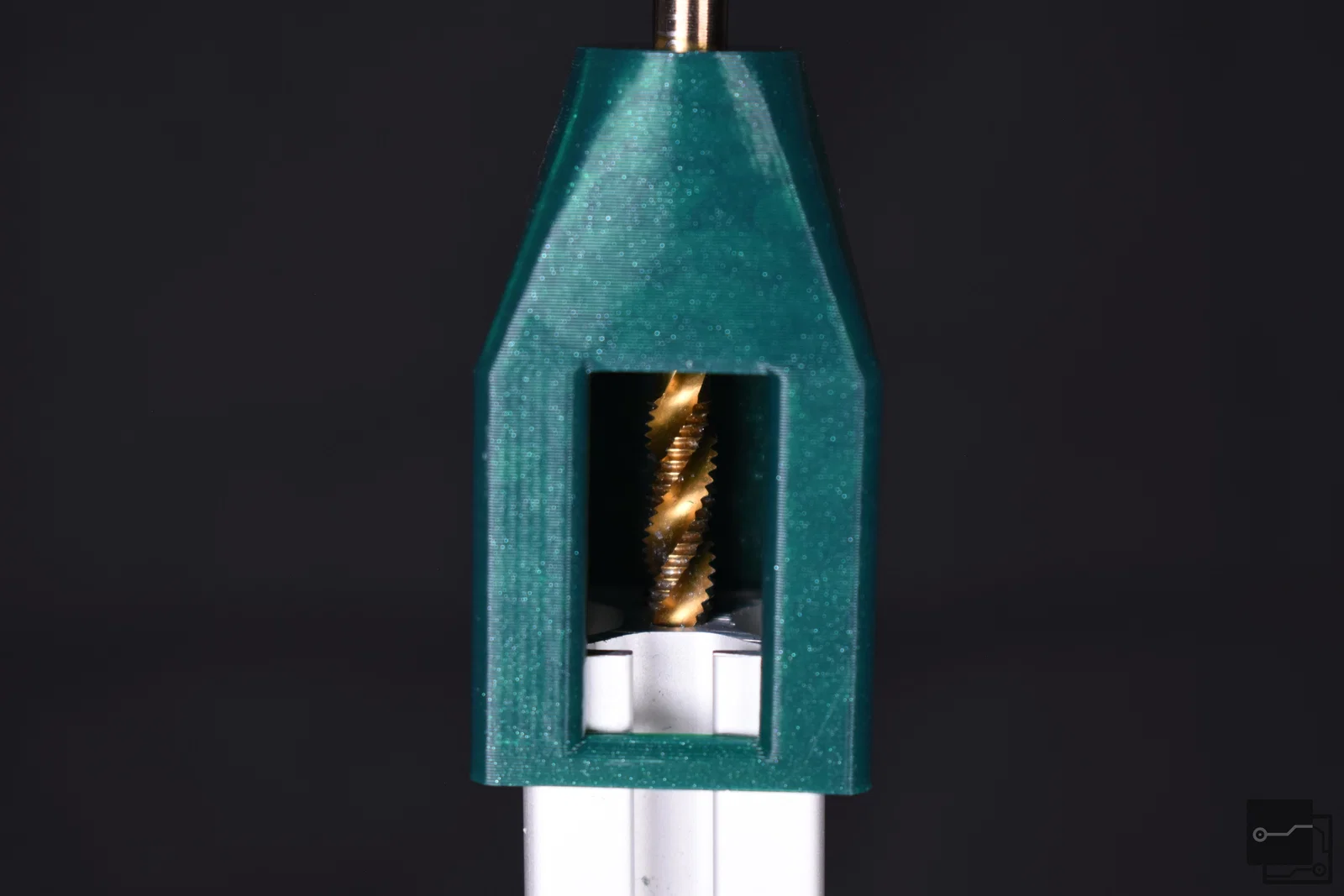

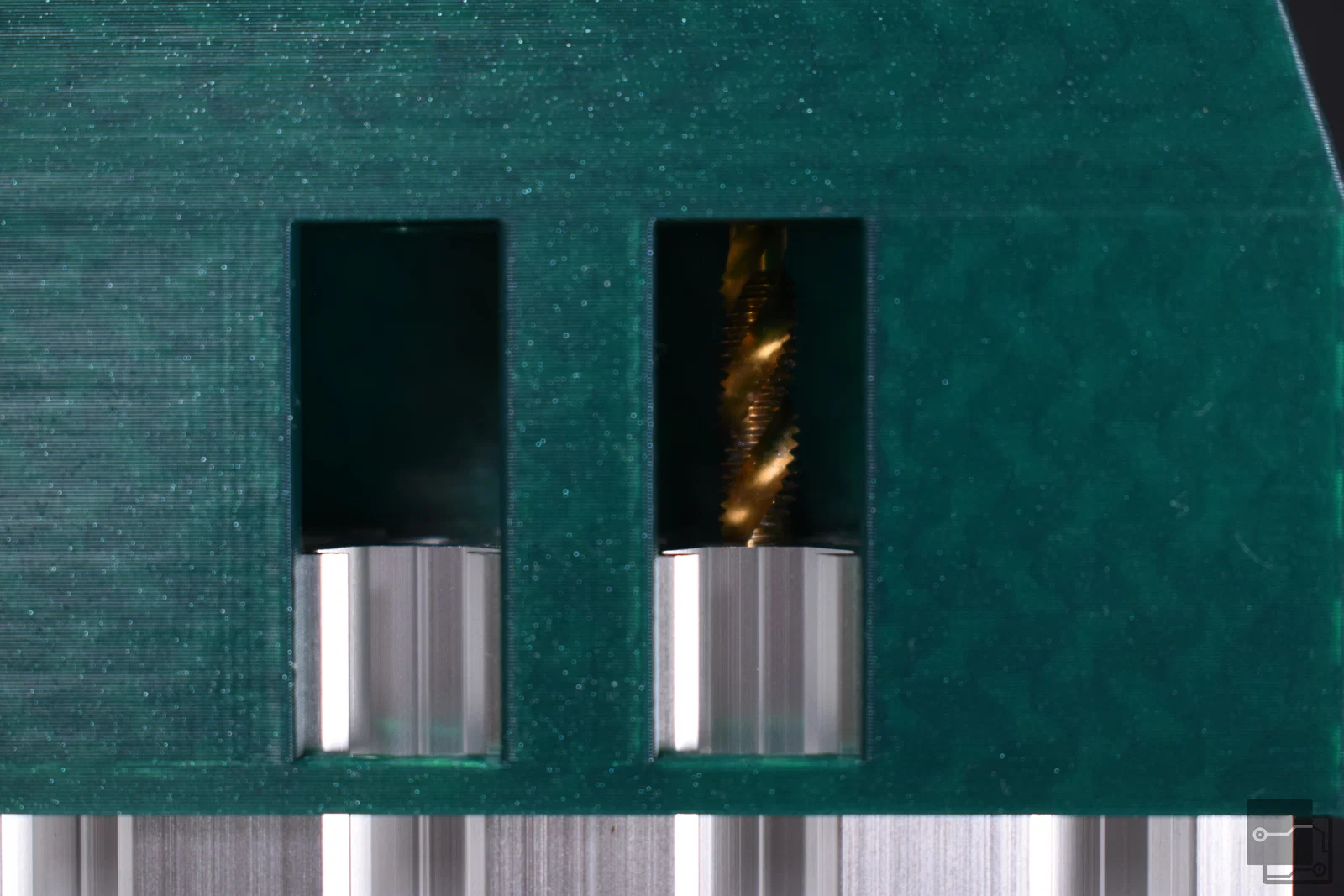

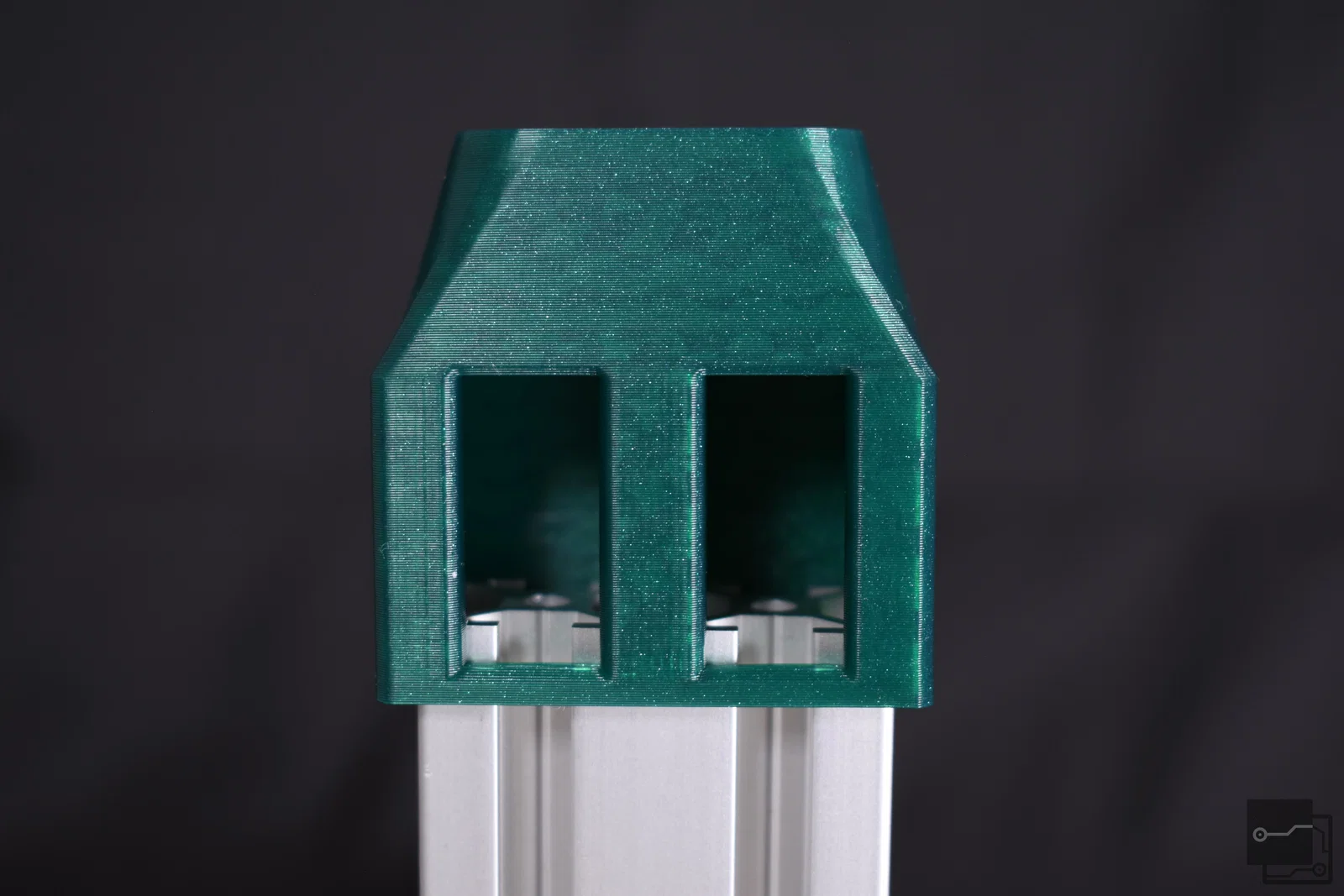

Có phần tay nắm để giữ dụng cụ, và phần hở để nhìn vào bên trong. Kích thước lỗ bằng đường kính mũi cộng thêm khoảng hở (clearance).

Vì sao làm cái này?

Đa phần lúc taro ren là gần như chỉ có một cơ hội. Gãy mũi taro hoặc hư ren do tay bị lệch/đi lạng qua lạng lại là chuyện nhiều người từng gặp.

Đây là một món rất cần thiết khi taro nhôm định hình.

Tổng công

• Thời gian CAD - 1h
• In 3D - ~1h mỗi món

Hướng dẫn

Nhỏ vài giọt dầu cắt gọt (cutting oil) rồi bắt đầu taro.

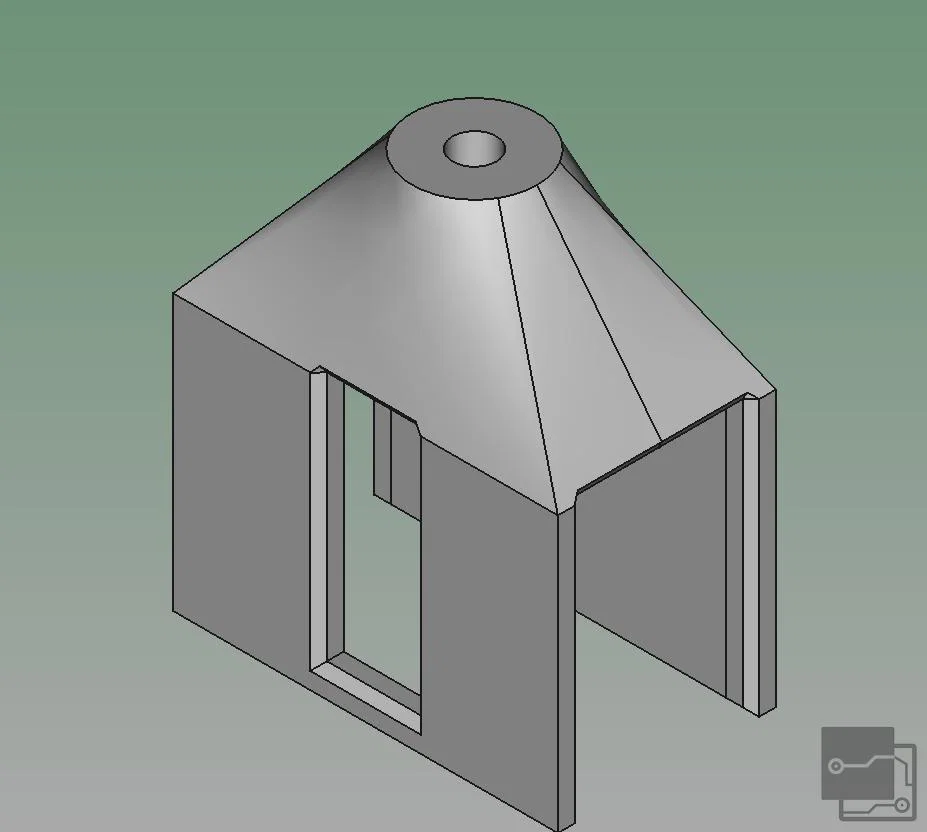

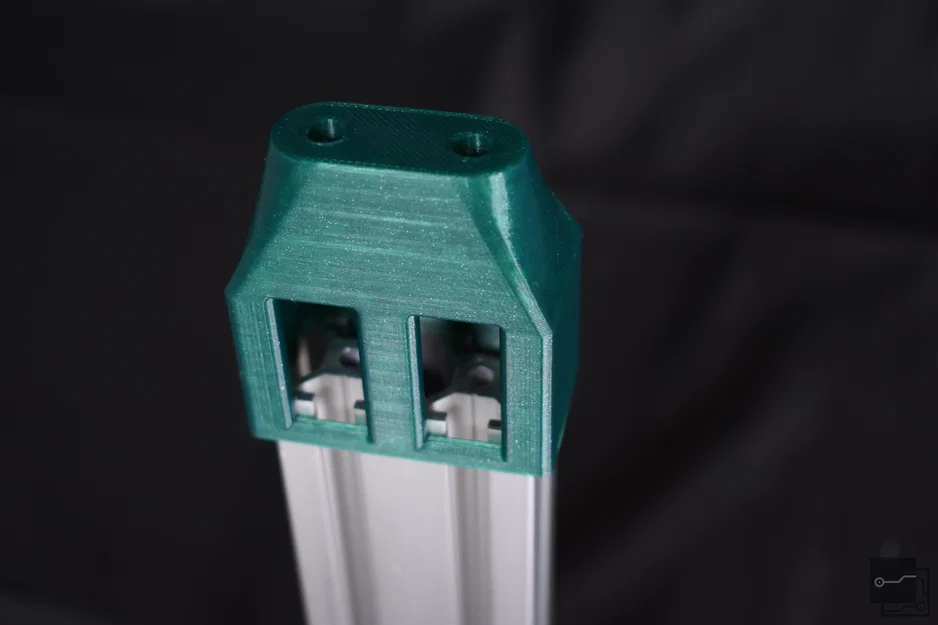

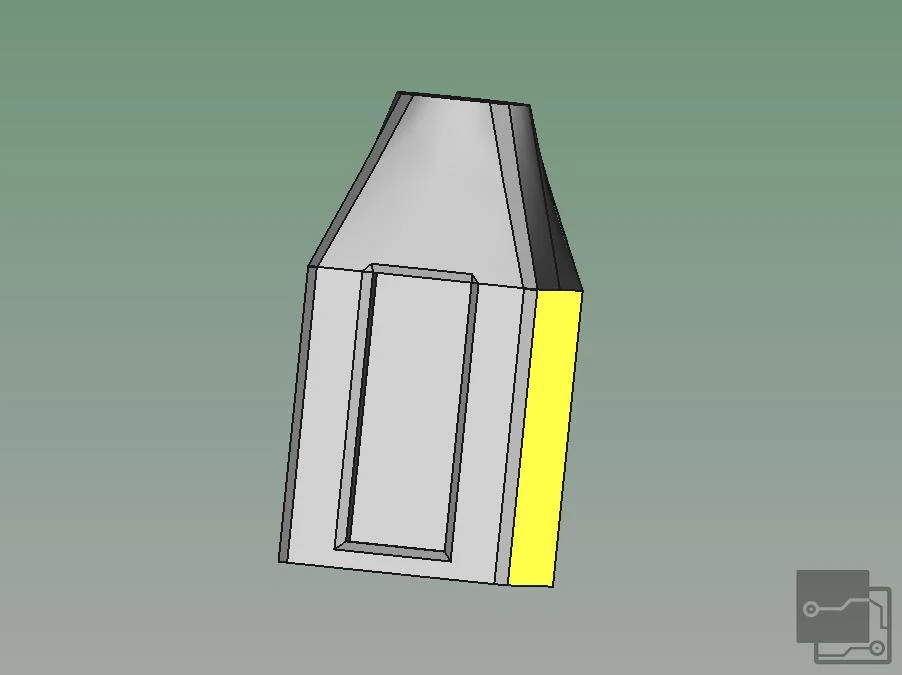

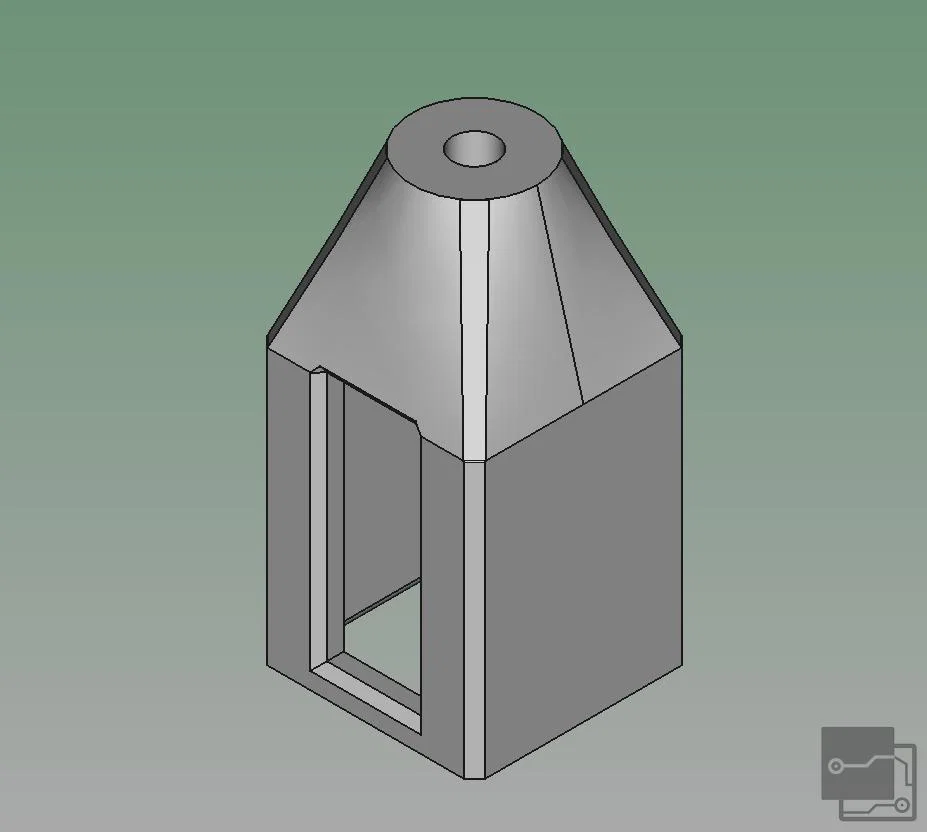

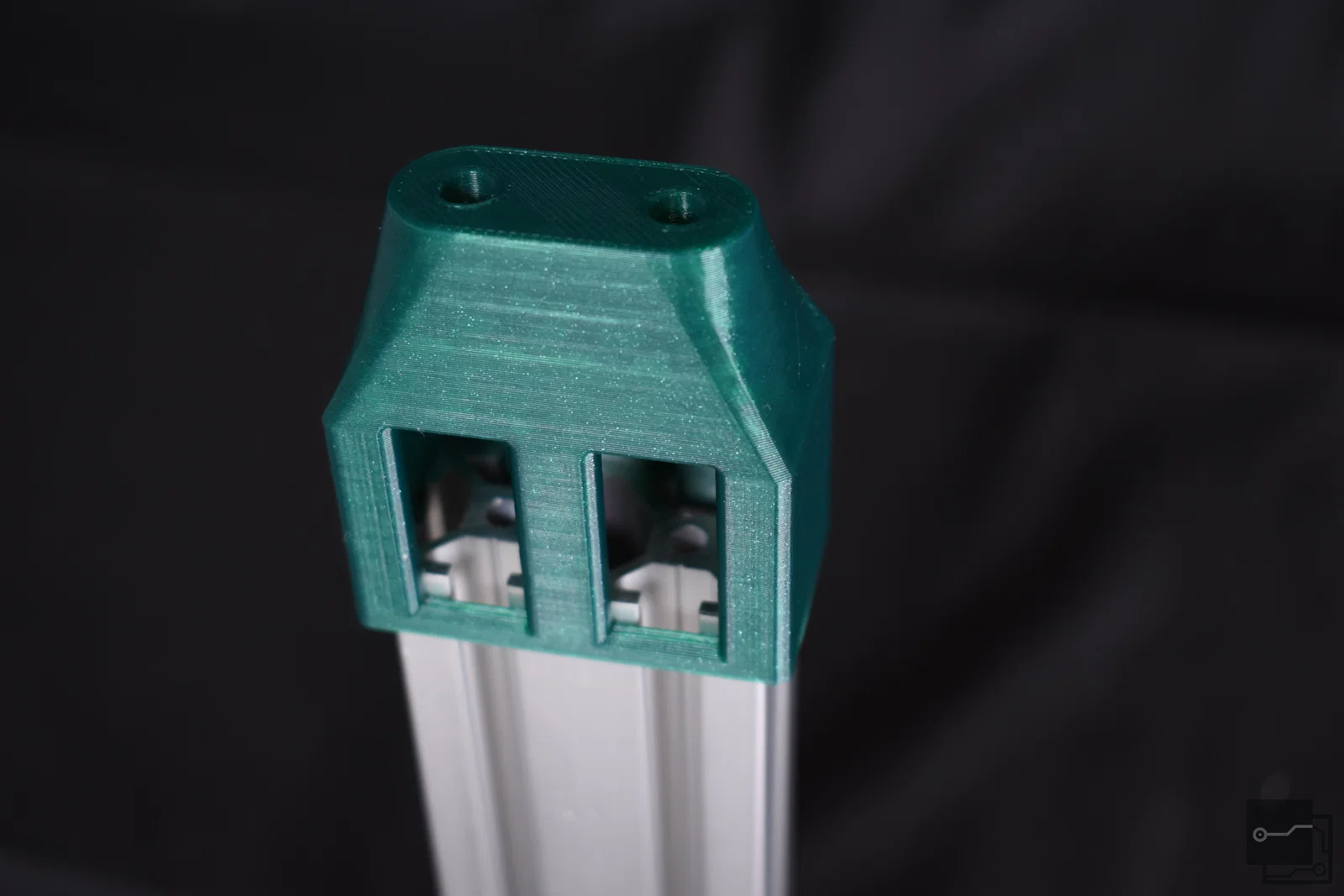

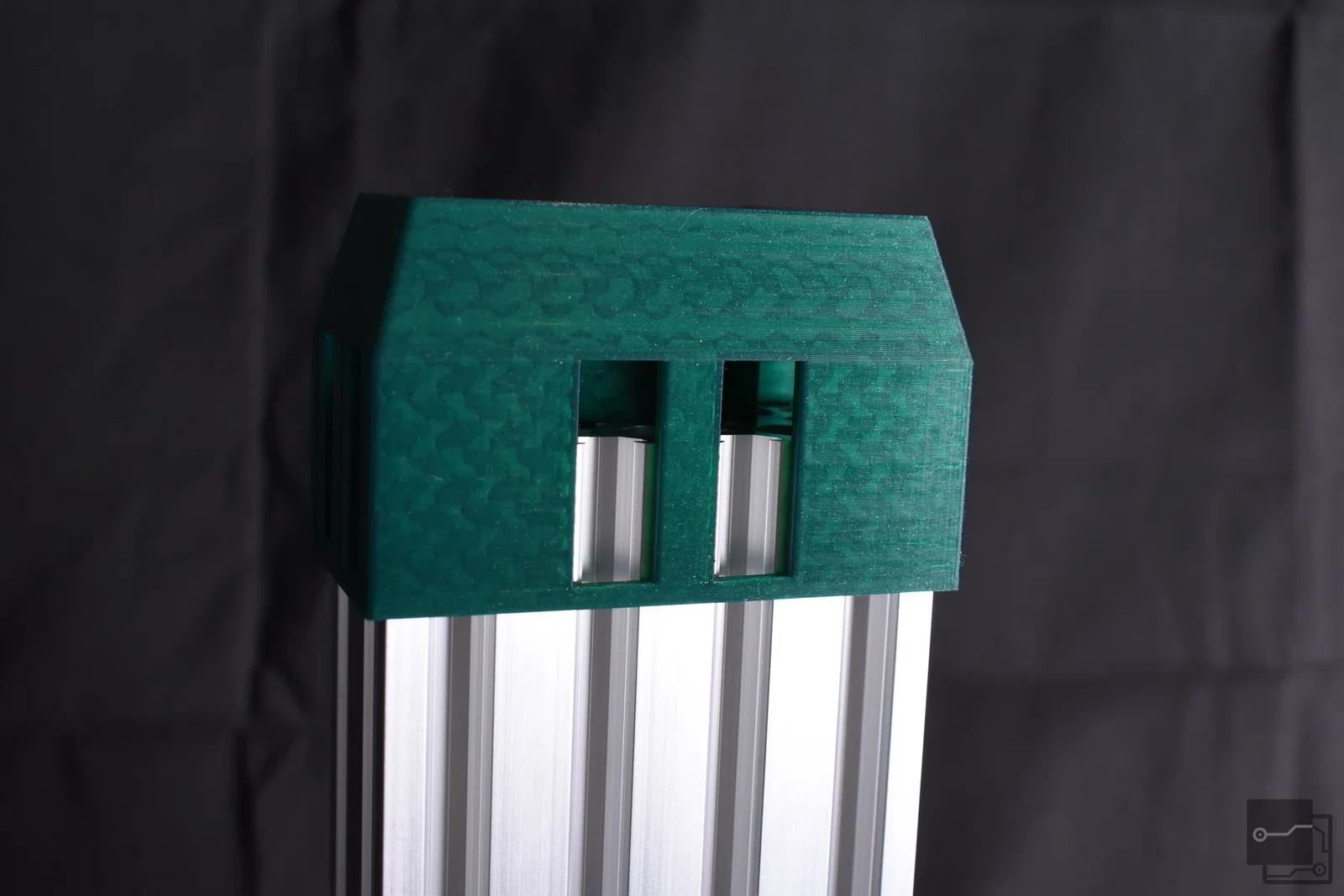

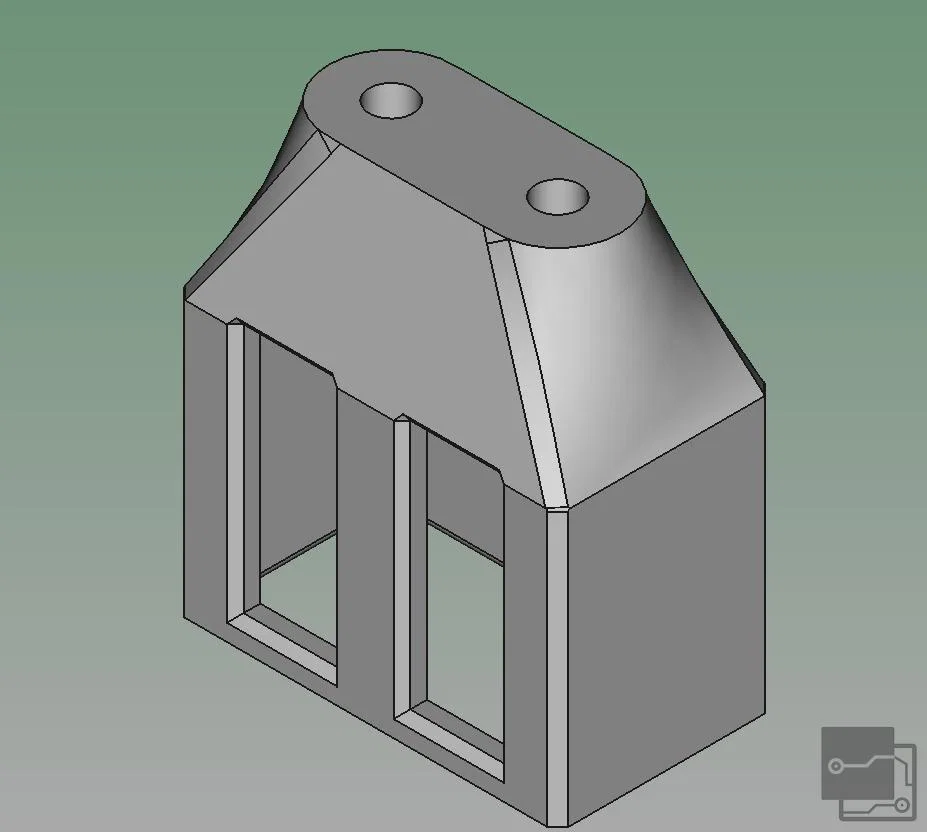

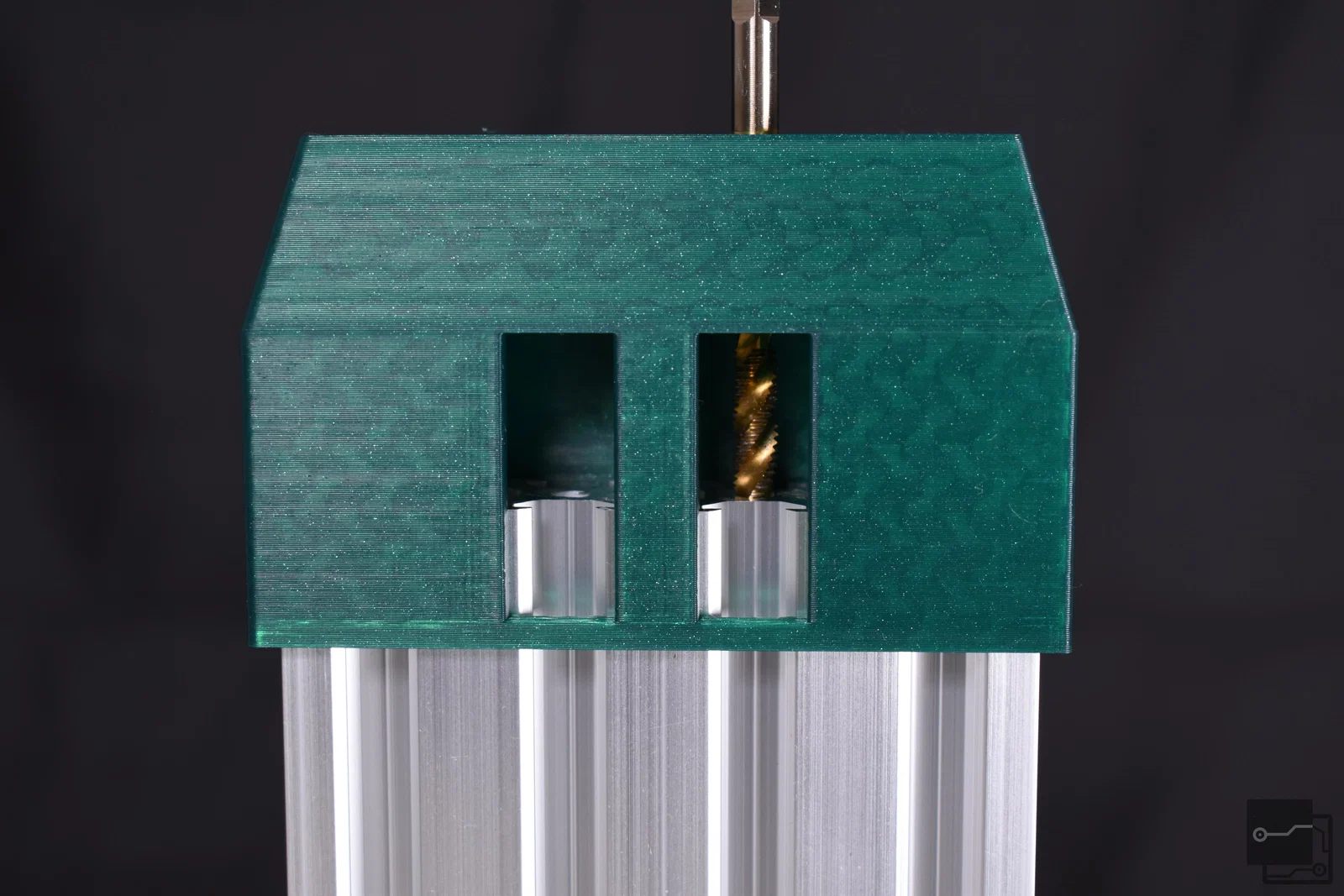

Bộ này có 4 thiết kế khác nhau: dạng đơn (vuông), dạng đôi, dạng dài bất kỳ và dạng chữ C.

Tất cả chi tiết nên in úp xuống. PLA dùng ổn. Nếu dùng vật liệu khác có thể cần chỉnh tolerance một chút.

Giải thích các tên tham số (Parametric)

tap_tool_dia

Đường kính lỗ để giữ mũi taro. Phải tính luôn tolerance.

tap_height

Khoảng hở theo chiều cao để giữ mũi taro. Càng lớn thì càng ổn định, nhưng lớn quá có thể bị vướng, không gắn được vào tay quay hoặc máy khoan.

extrusion_height

Chiều sâu/phần nhôm định hình cần được kẹp giữ, tùy theo độ sâu bạn cần taro. Nếu taro xuyên hết thì nên để tối thiểu bằng chiều dài mà dụng cụ của bạn cho phép.

extrusion_width

Loại nhôm định hình: 2020 hoặc 2040 dùng 20 mm

3030 - 30 mm

4590 - 45 mm

wall_thickness

Độ dày thành của chi tiết. Với nhôm định hình lớn có thể nên tăng lên khoảng 5 mm.

tap_top_dia

Đường kính phần trên cùng. Vì chi tiết được in úp xuống nên nó sẽ nằm trên mặt phẳng này. Nếu làm nhỏ quá có thể không đủ diện tích bám bàn in và bạn sẽ phải dùng skirt/brim. Làm càng lớn thì càng tốn vật liệu; nên để vừa đủ để đỡ bản in và đảm bảo góc tạo ra nhỏ hơn 45 độ.

tolerance

Tăng khoảng hở so với nhôm định hình.

Bản cập nhật mới nhất

Thiết kế bằng FreeCAD 0.21

Góp ý

Nếu bạn cần file với tolerance hoặc kích thước khác thì cứ nhắn mình.

Cảm ơn!
