Interlocking Cubes Fidget ("3D Fabric") – Khối lập phương liên kết dạng vải 3D

Overview

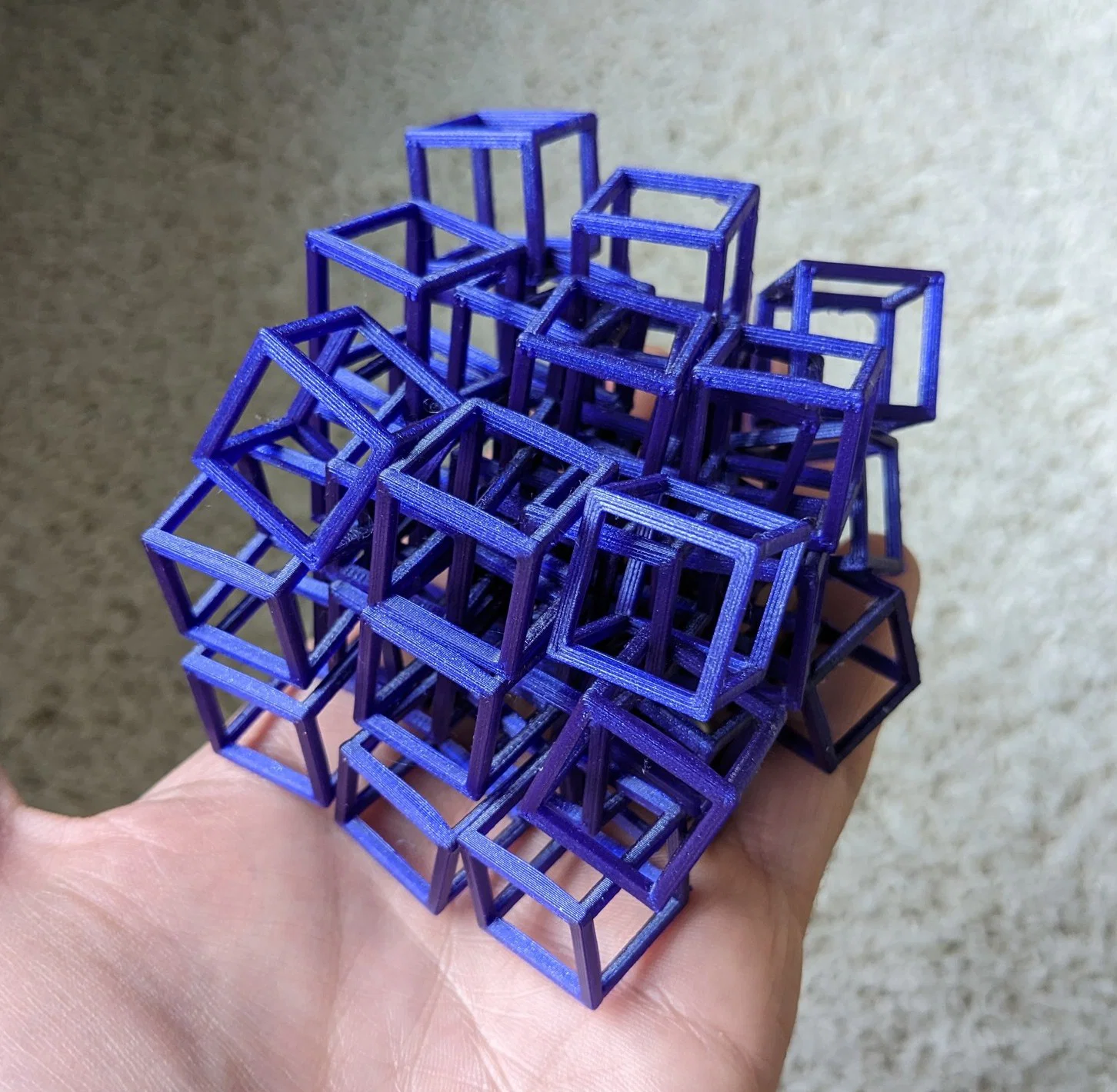

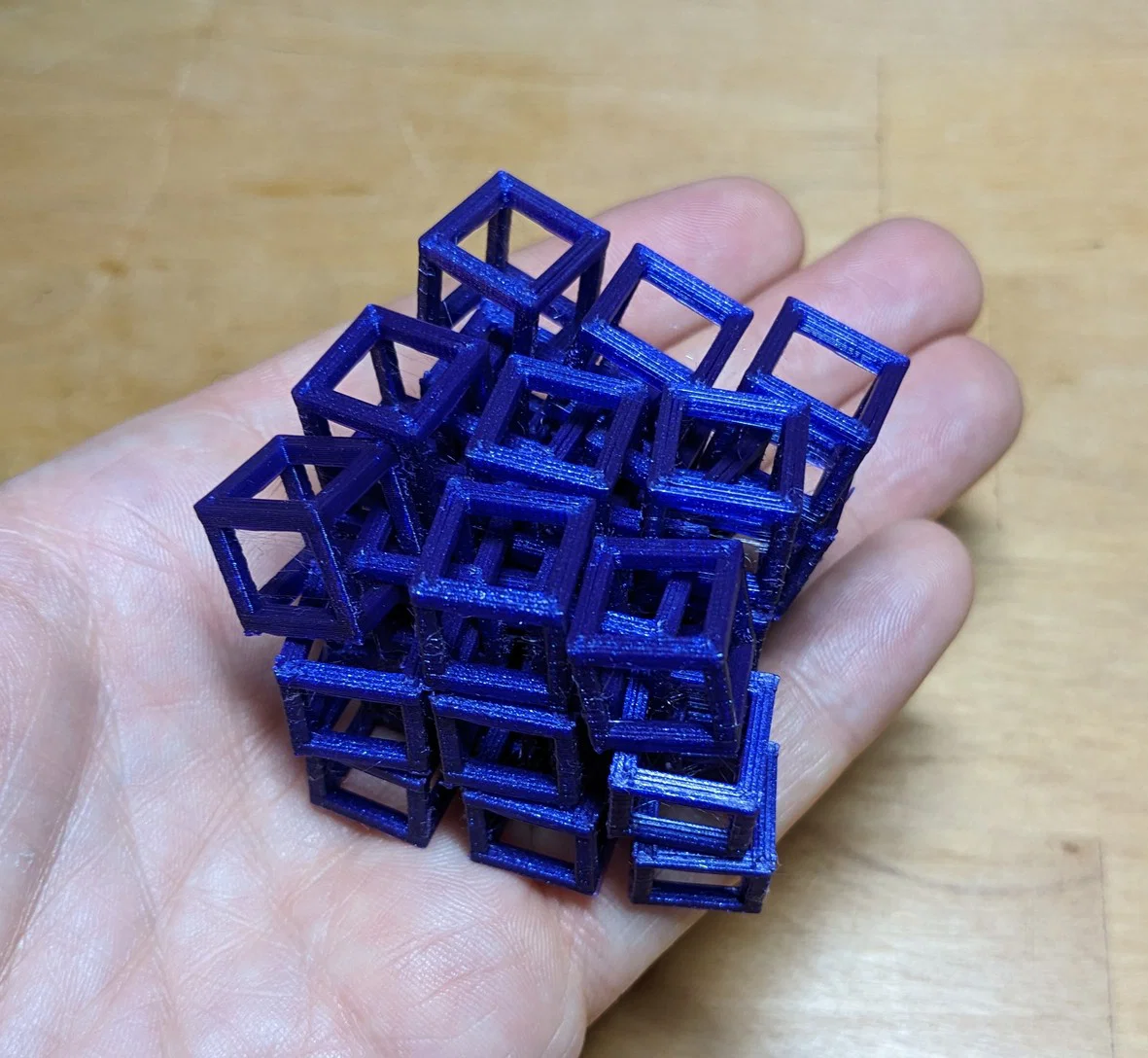

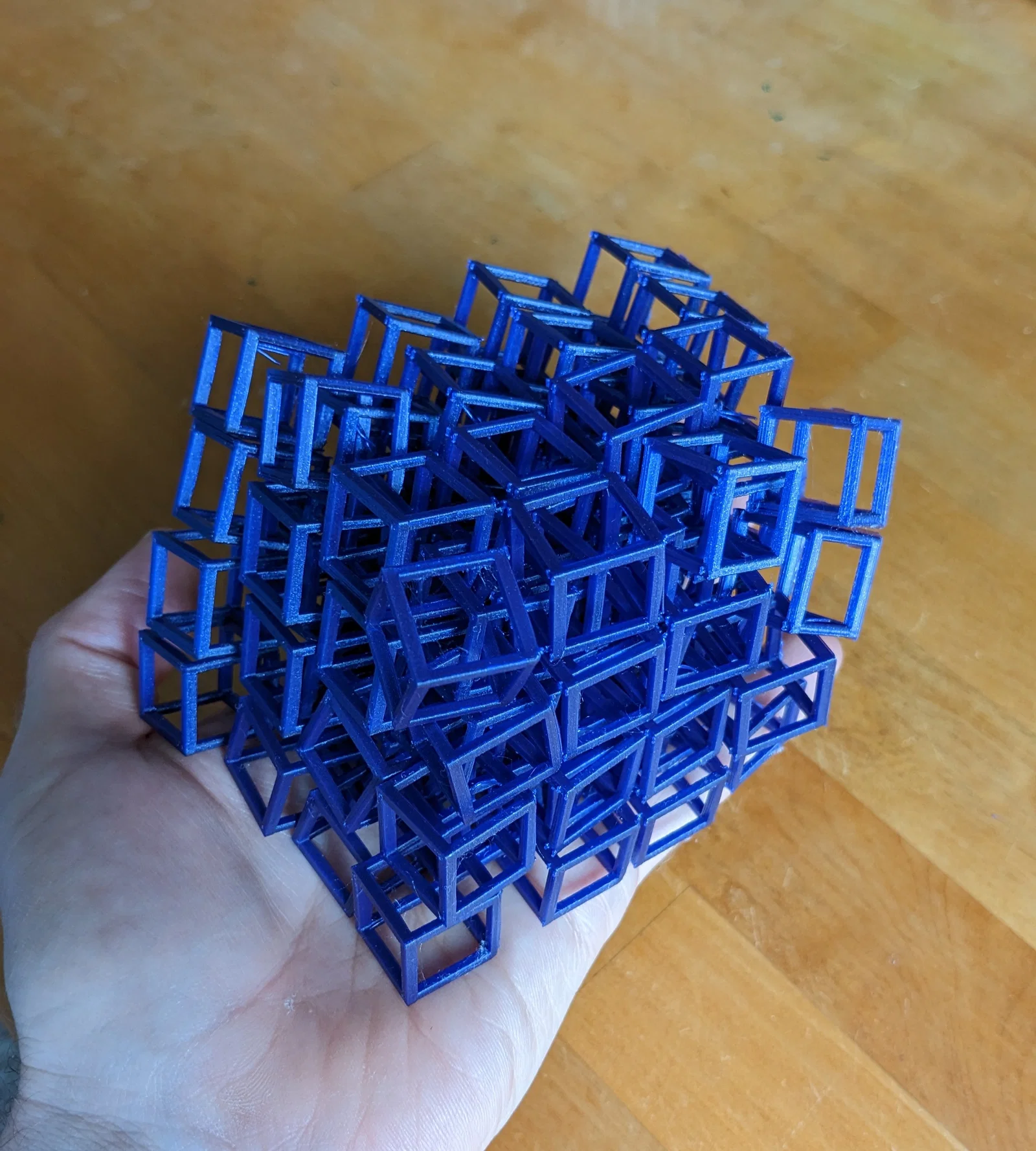

Đây là một mảng 3D gồm các khối lập phương liên kết (interlocking) với nhau, có vài đặc tính rất hay và cảm giác cầm nắm khá “đã tay”. Các khối cỡ lớn được liên kết rất lỏng, nên khi cầm lên gần như có cảm giác nó “chảy” trong tay, nhất là với các mảng 4x4x4 và 5x5x5.

In xong bạn chỉ cần gỡ brim, bẻ rời các “chân” thừa, rồi tách các khối lập phương ra khỏi nhau.

Tính năng thiết kế & cách tách các khối

Mình thiết kế để in không cần supports nhờ một vài điểm chính…

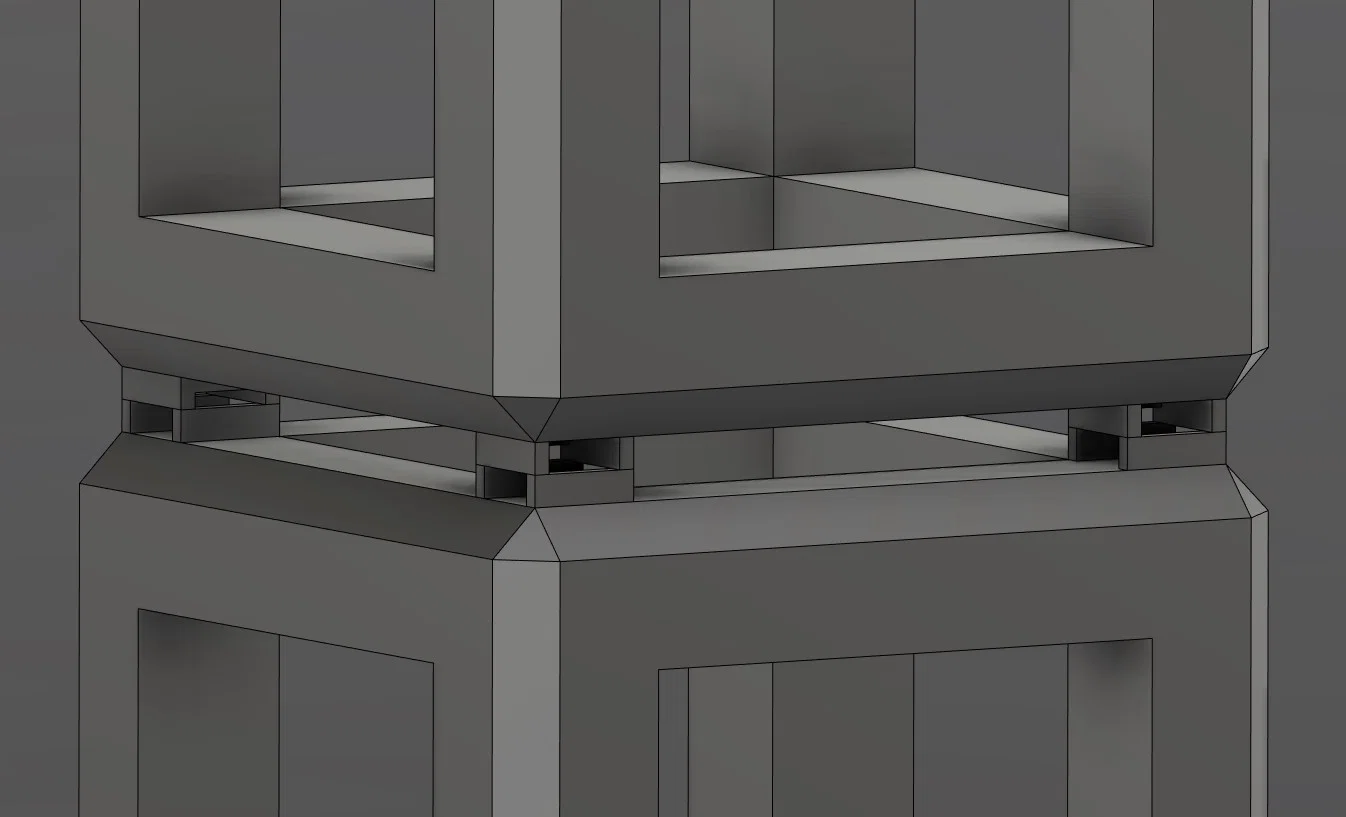

Đầu tiên, một số khối có gân (raised ribs) nhô ở các góc, được bố trí vuông góc nhau ở bề mặt trên và dưới, để khi hai khối được in chồng lên nhau thì chúng chỉ chạm tại một vài điểm nhỏ rời rạc, giúp tách ra dễ hơn, như trong hình bên dưới. Bạn có thể bẻ cong hoặc vặn xoắn hai khối đang dính nhau, hoặc dùng một lưỡi phẳng nhỏ luồn vào khe giữa chúng rồi vặn để bẻ tách.

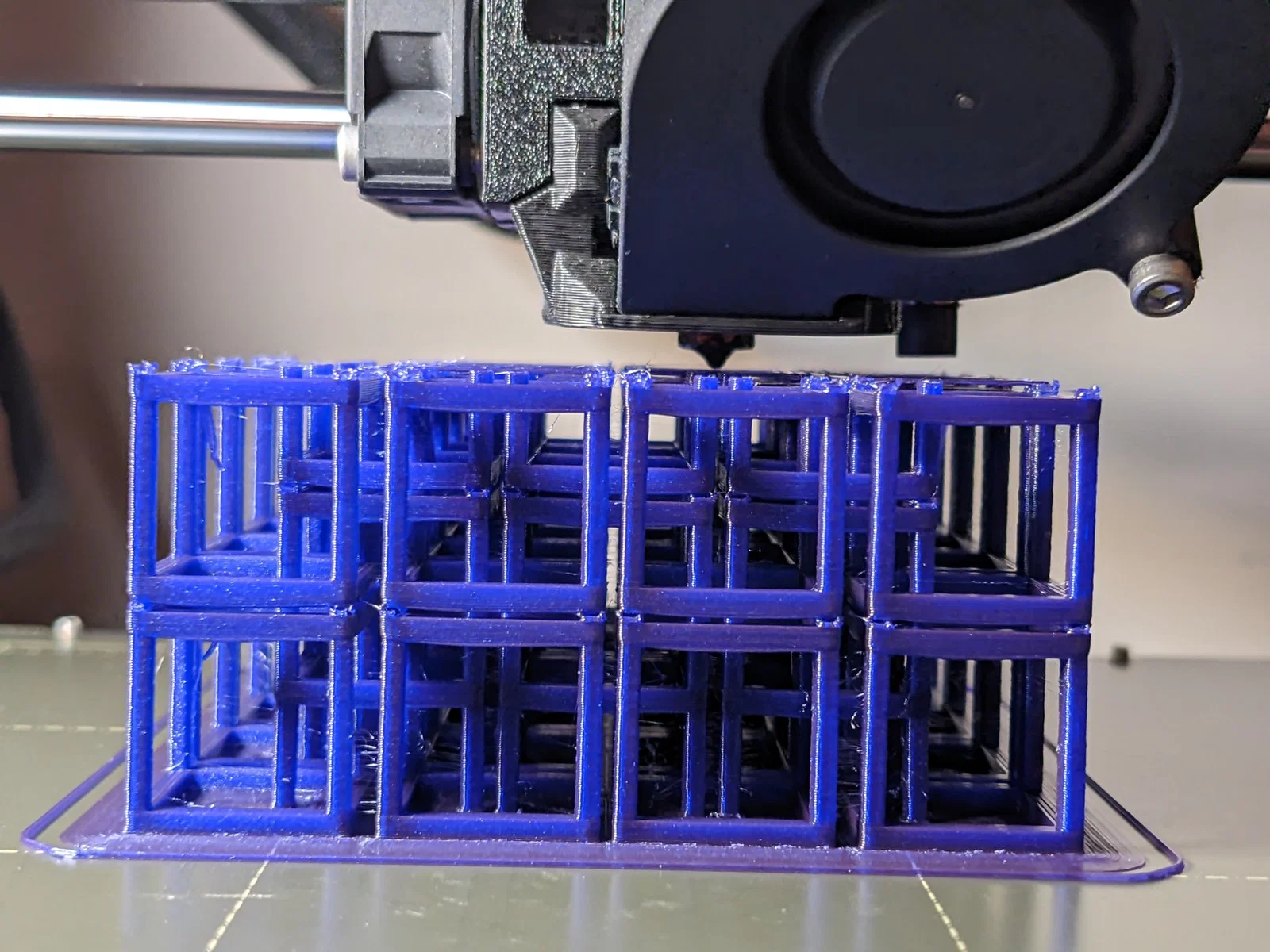

Thứ hai, lớp đáy của nhóm khối ở giữa (bình thường sẽ bắt đầu in phía trên mặt bàn in) có các “chân” kéo dài đóng vai trò như supports. Bạn sẽ cần bẻ các chân này để khối trở lại đúng hình lập phương. Mình thấy dùng một cây nhíp là tiện nhất để thò vào, bẻ nhẹ cho tới khi nó gãy rời. Hình dưới là mặt đáy sau khi đã gỡ gần hết brim, cho thấy các “chân” riêng lẻ.

Mẹo in

Nhớ thêm brim cả phía trong và phía ngoài đủ rộng để chạm tới đáy các “chân”, nếu không chúng rất dễ bong khỏi mặt bàn in — thường brim 3mm cho bản nhỏ và 5–6mm cho bản lớn là ổn. Brim sẽ hơi mất công gỡ sau khi in nhưng rất đáng!

Mẫu này cũng là một bài test stringing cực tốt(!) vì có rất nhiều tháp mảnh, nên nhớ chỉnh để hạn chế stringing. Kết quả tốt nhất của mình là với PLA (Galaxy Purple) ở 195C, layer height 0.2mm.

Cạnh khối dày 2mm, nên bạn có thể scale lên (hoặc chỉnh trong file f3d) để làm chắc hơn hoặc để in ổn hơn khi cần. Tuy nhiên các “chân” sẽ hơi khó bẻ ra hơn.

Files

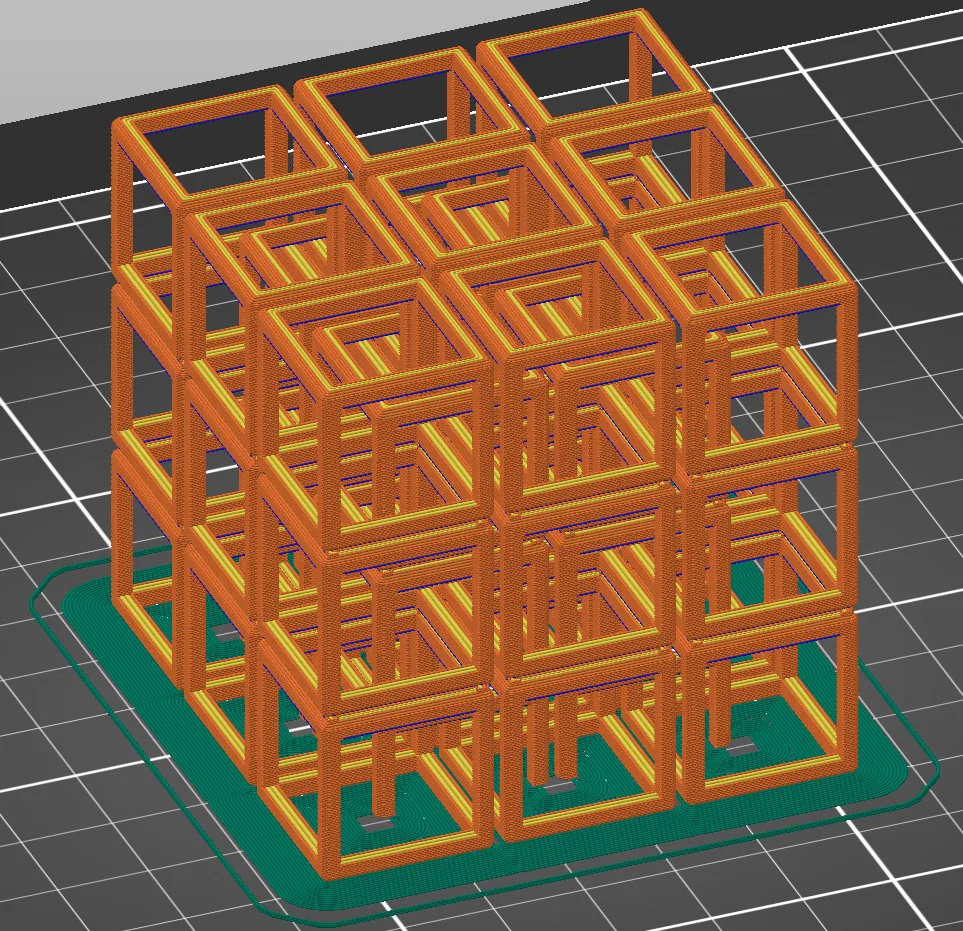

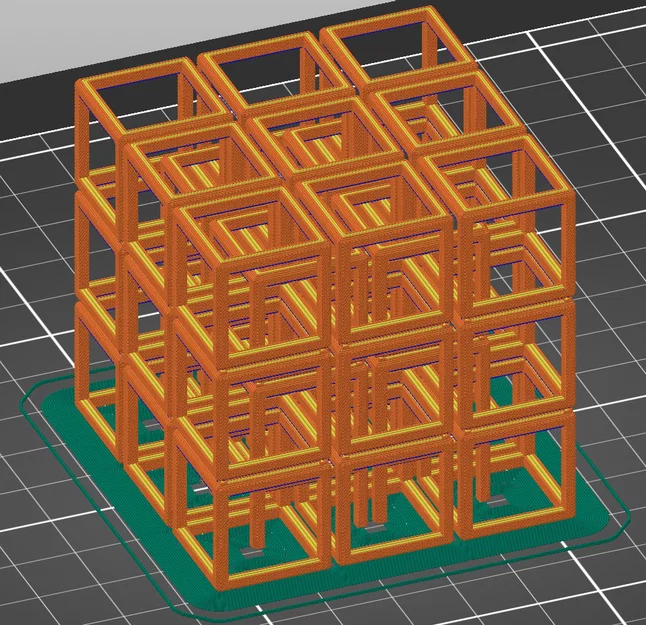

Mình có kèm các file STL từ 1x1x1 (một khối đơn) tới 5x5x5 cho cả hai cỡ khối nhỏ và lớn (11mm và 19mm). Bạn có thể dùng bản 1x1x1 để test in nhanh. Ngoài ra có một file 3mf ví dụ kèm setting của mình về nhiệt độ, perimeters và brim cho bản lớn 3x3x3.

Mình cũng kèm một file Fusion 360 dạng parametric, trong đó bạn có thể chỉnh số lượng khối trong mảng, kích thước khối, độ dày cạnh, mức chamfer ở cạnh và góc, cùng vài yếu tố khác. Nếu bạn đổi số lượng khối trong thiết kế cuối, có thể bạn sẽ phải chỉnh lại vị trí của một số layer trong vật thể 3D pattern cuối cùng, vì mình chưa tìm ra cách bắt nó tự canh vị trí các object tương đối với nhau khi kích thước mảng thay đổi.
