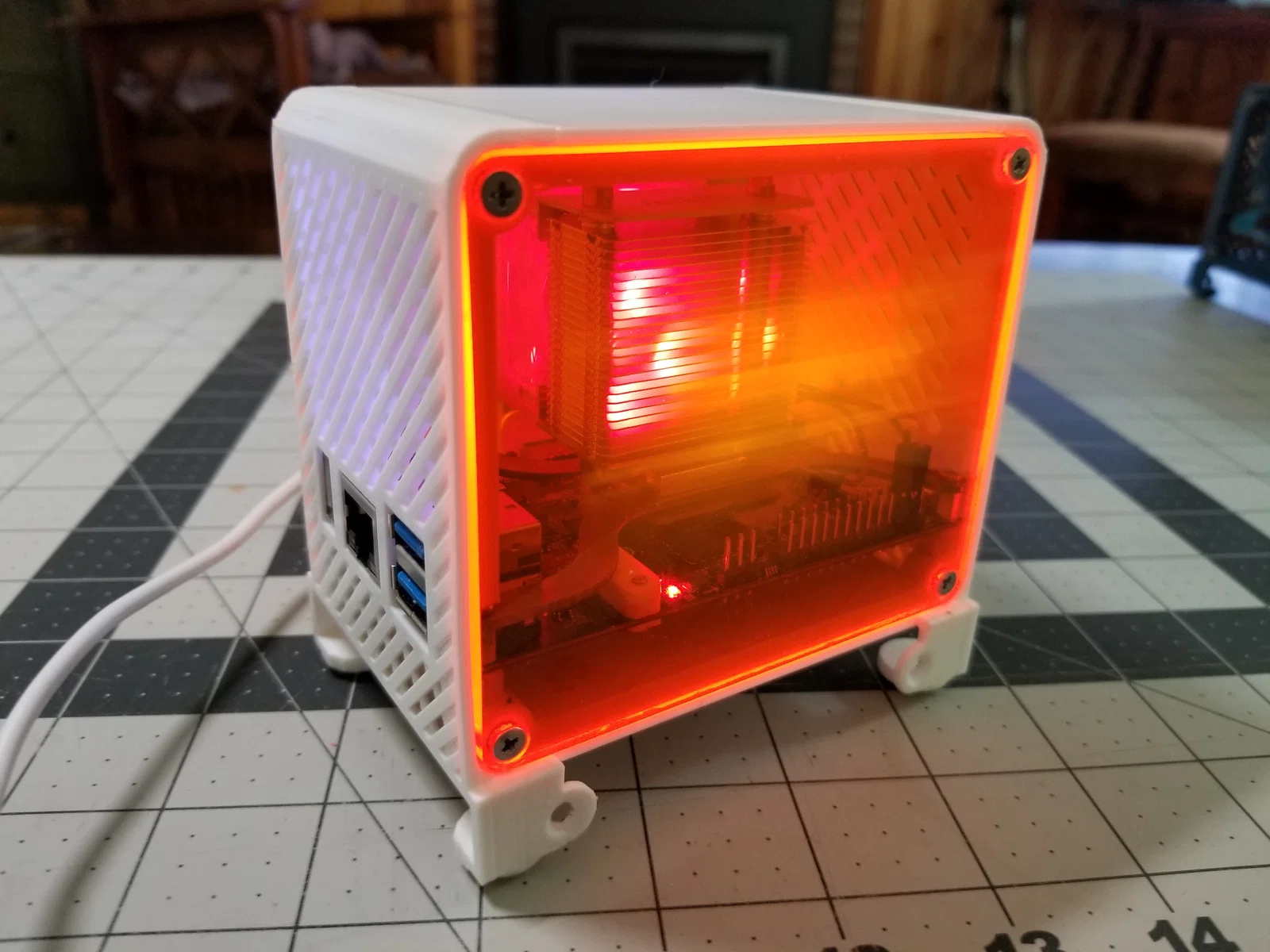

Vỏ mini để bàn Orange Pi 5 gắn Ice Tower (chuẩn Raspberry Pi)

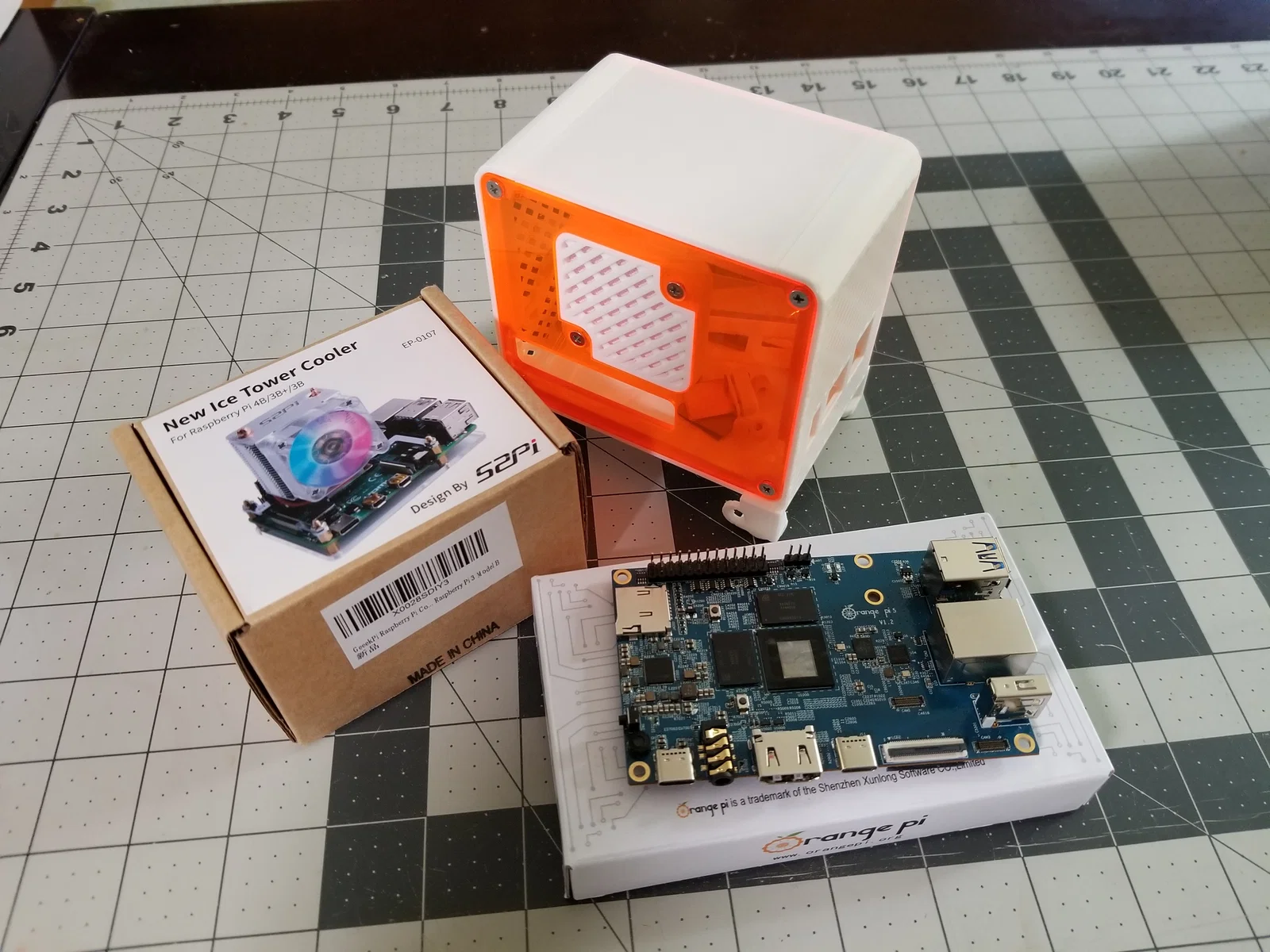

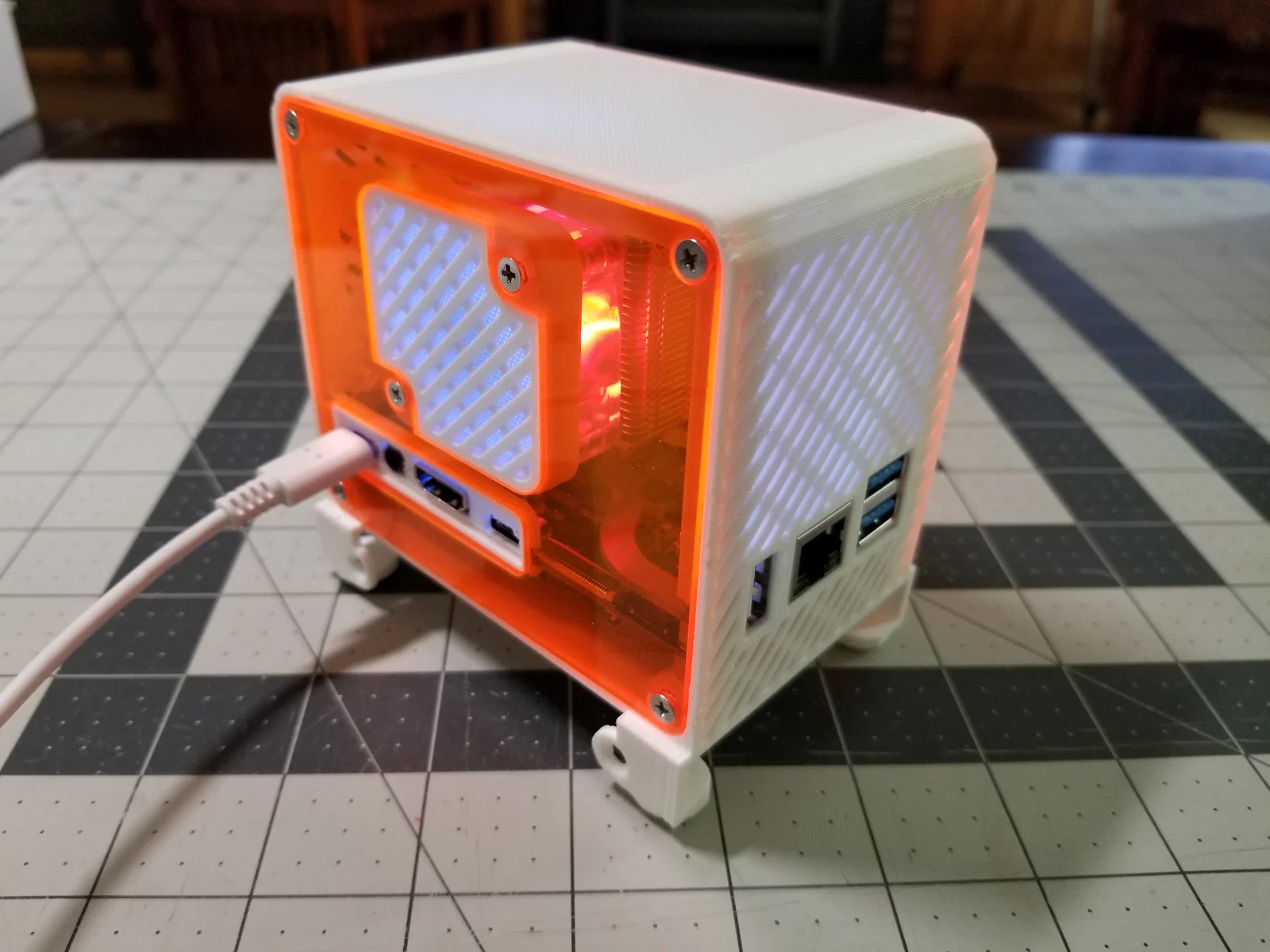

Đây là toàn bộ những thứ cần để gắn Original Ice Tower Cooler (vốn thiết kế cho Raspberry Pi) lên Orange Pi 5.

52Pi có ra một bộ kit để gắn Low Profile Ice Tower Cooler lên Orange Pi 5. Mình đang làm dự án này dở thì mới nghe về bộ kit chính thức của 52Pi.

Mình không biết chi tiết gì về bộ kit của 51Pi. Mình cũng chưa có một bộ (chưa có…).

Nói chung là mình làm theo cách của mình thôi, không liên quan gì tới cách làm của 52Pi.

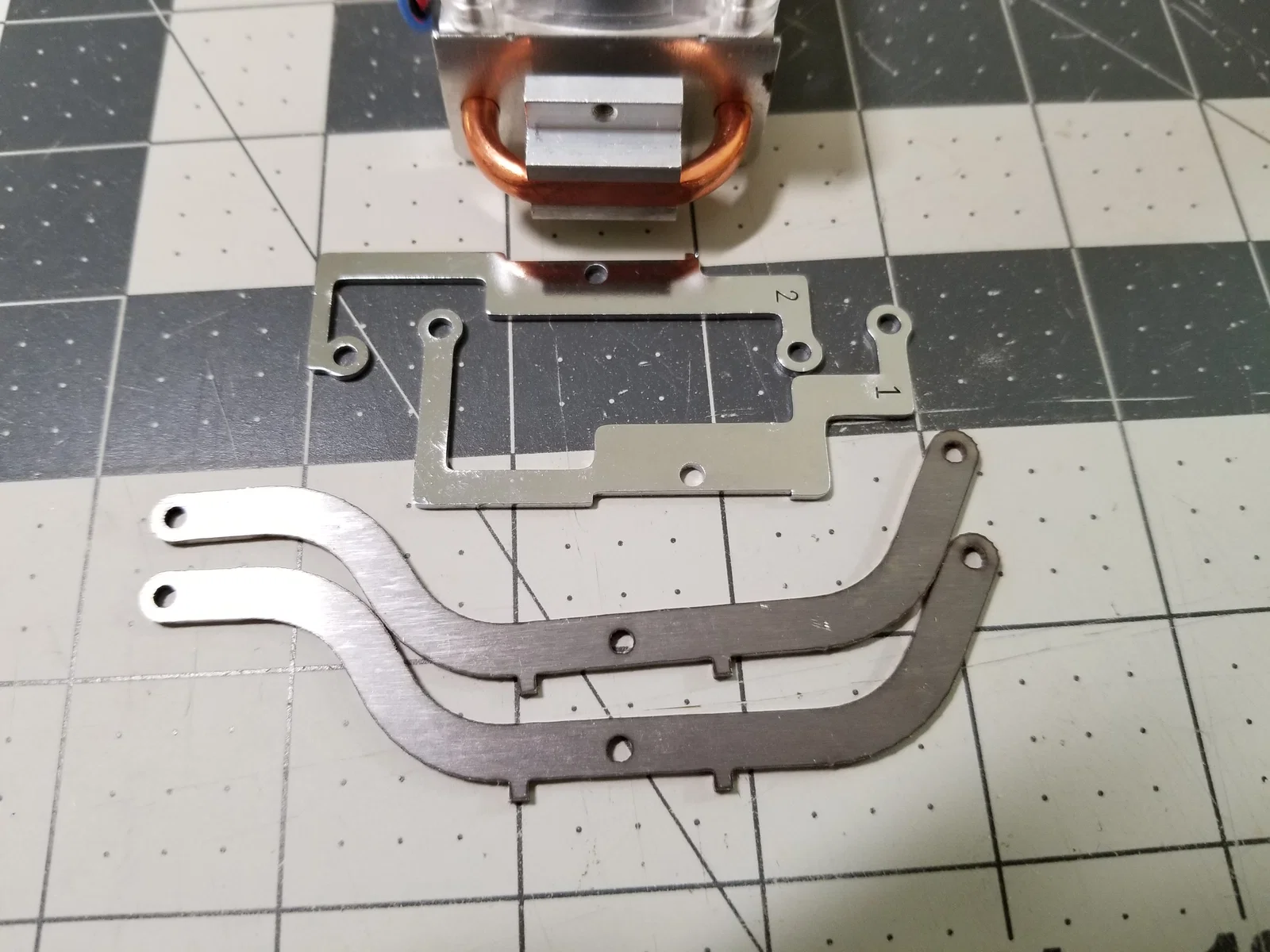

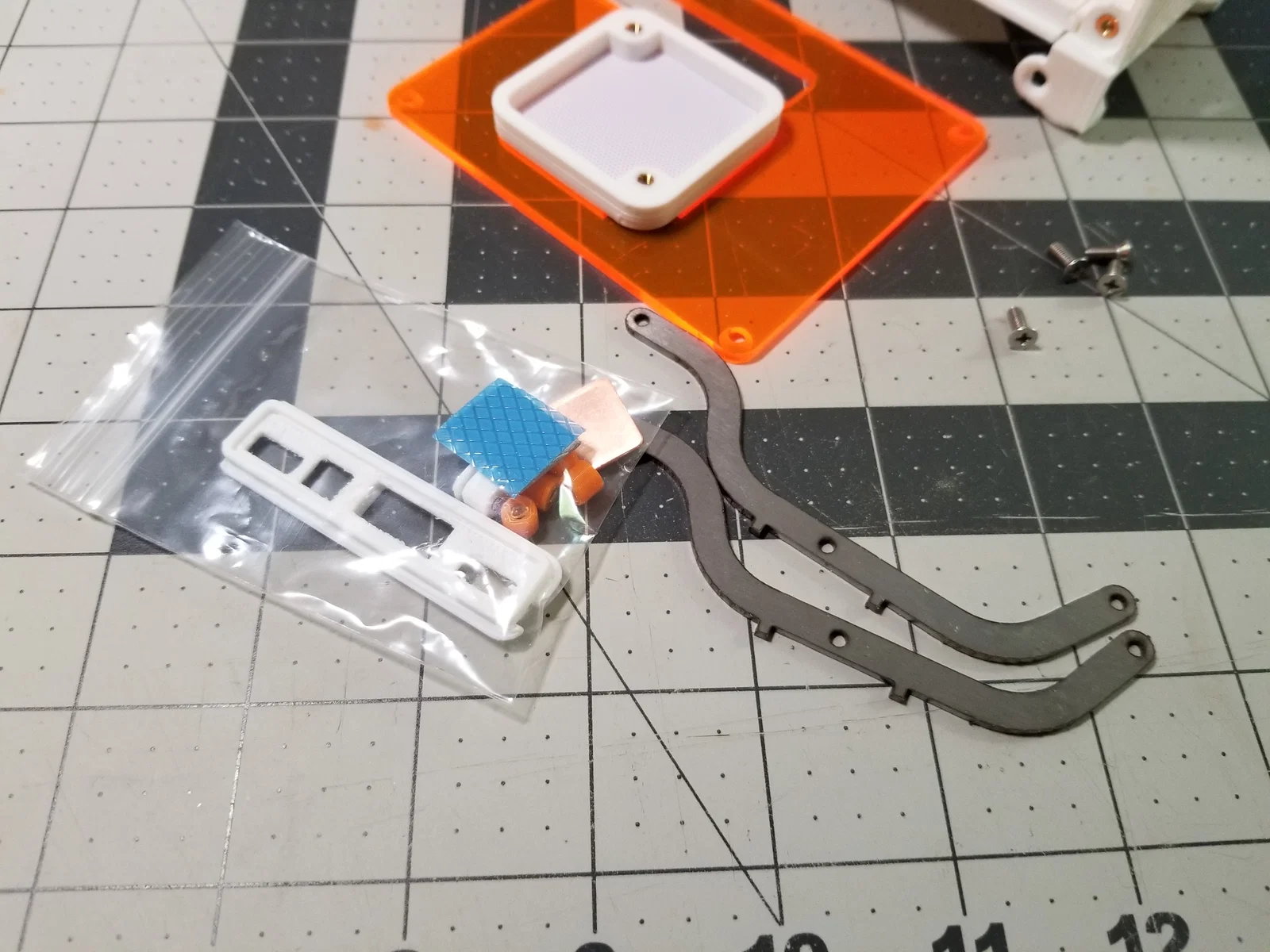

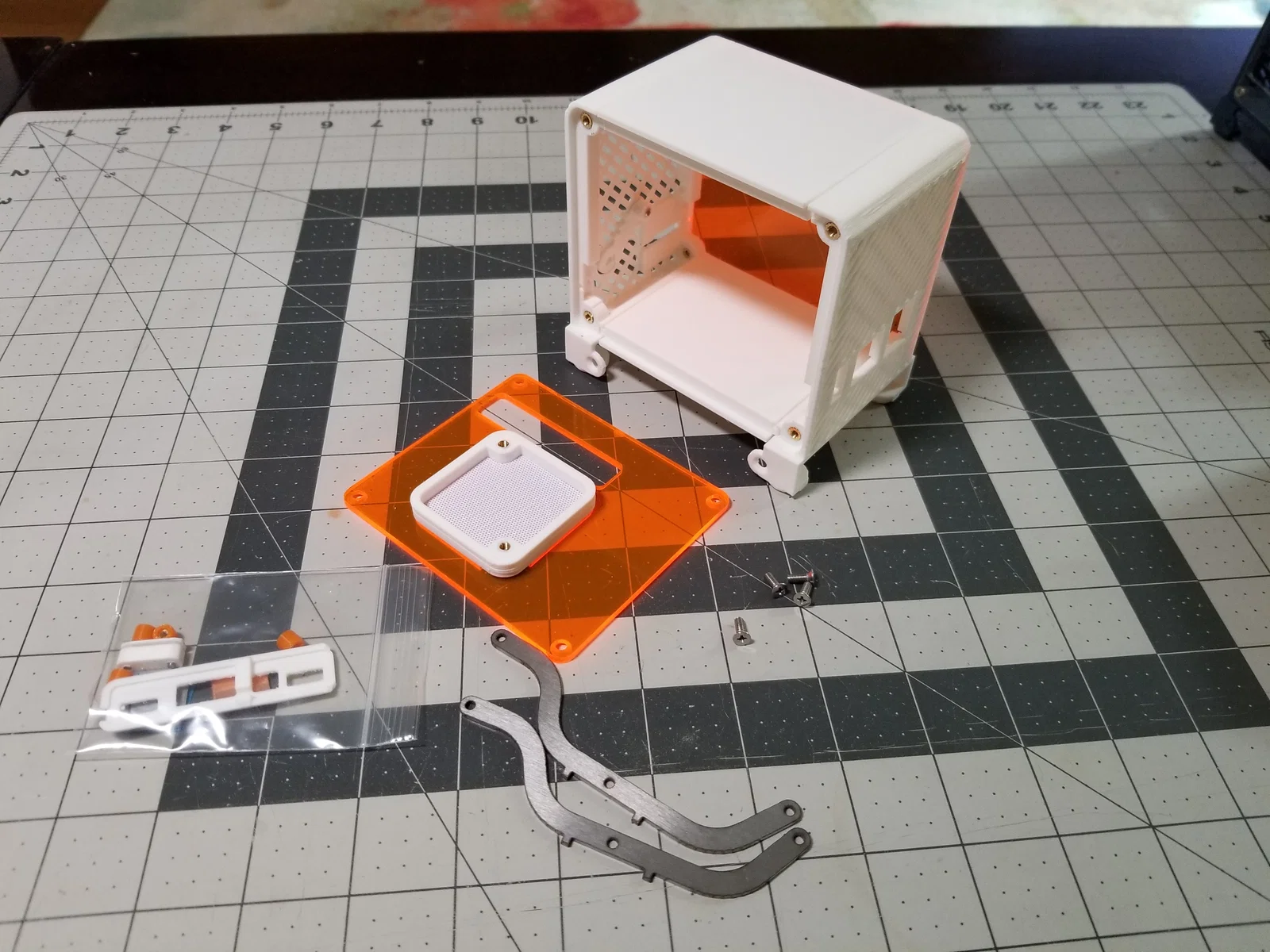

Để làm bộ này thì cần một cặp các bracket cắt laser như hình. Mình không có máy cắt laser cắt được thép, nên phải đặt làm một lô nhỏ, nếu không thì phải chịu phí đơn hàng tối thiểu. Nếu bạn muốn làm một bộ nhưng không có cách cắt bracket, cứ liên hệ mình. Có thể mình còn vài cặp để bán.

Mình có hẳn một album đầy đủ hình ảnh và giải thích mọi thứ.

https://imgur.com/a/45YLkjk

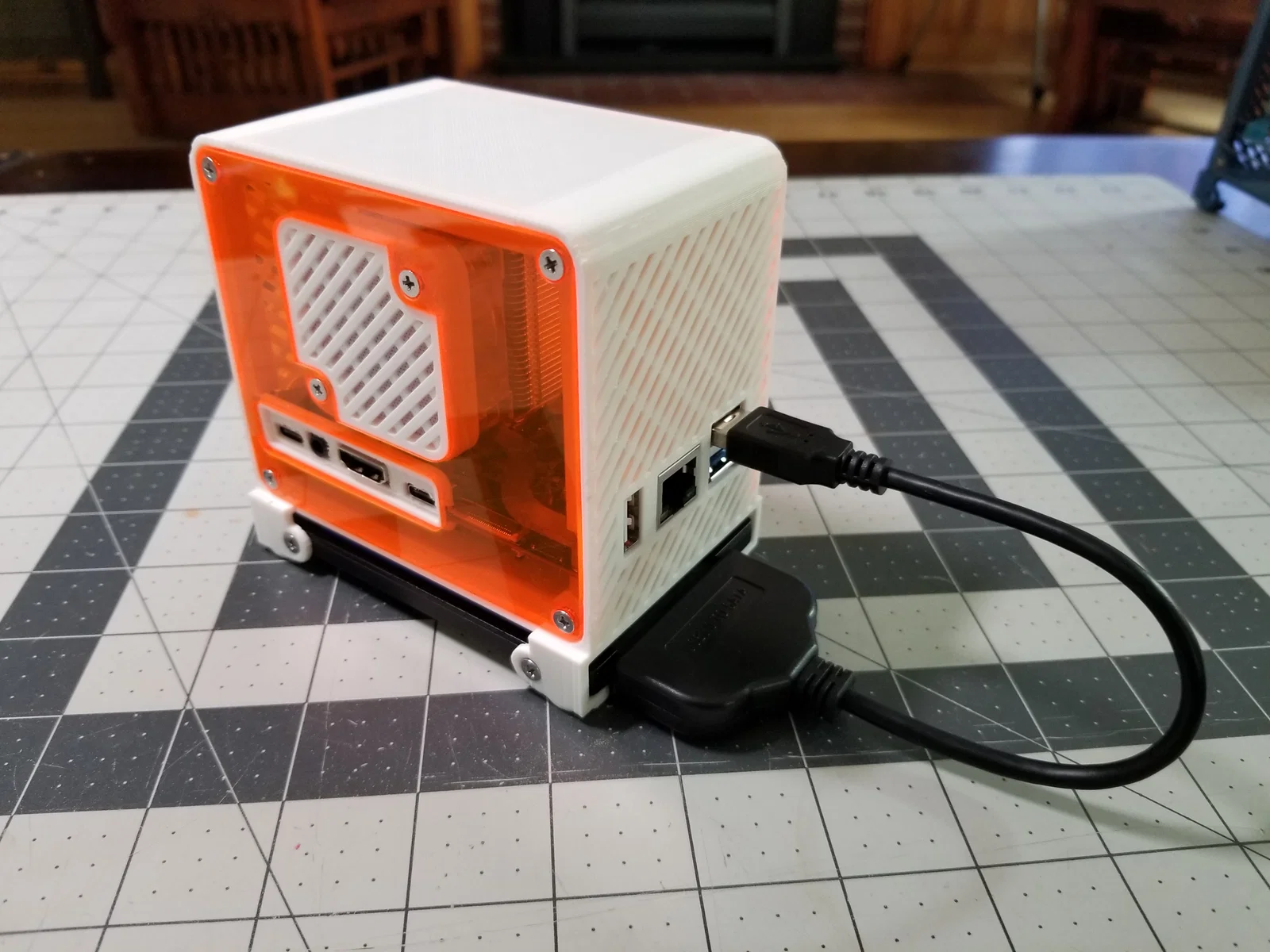

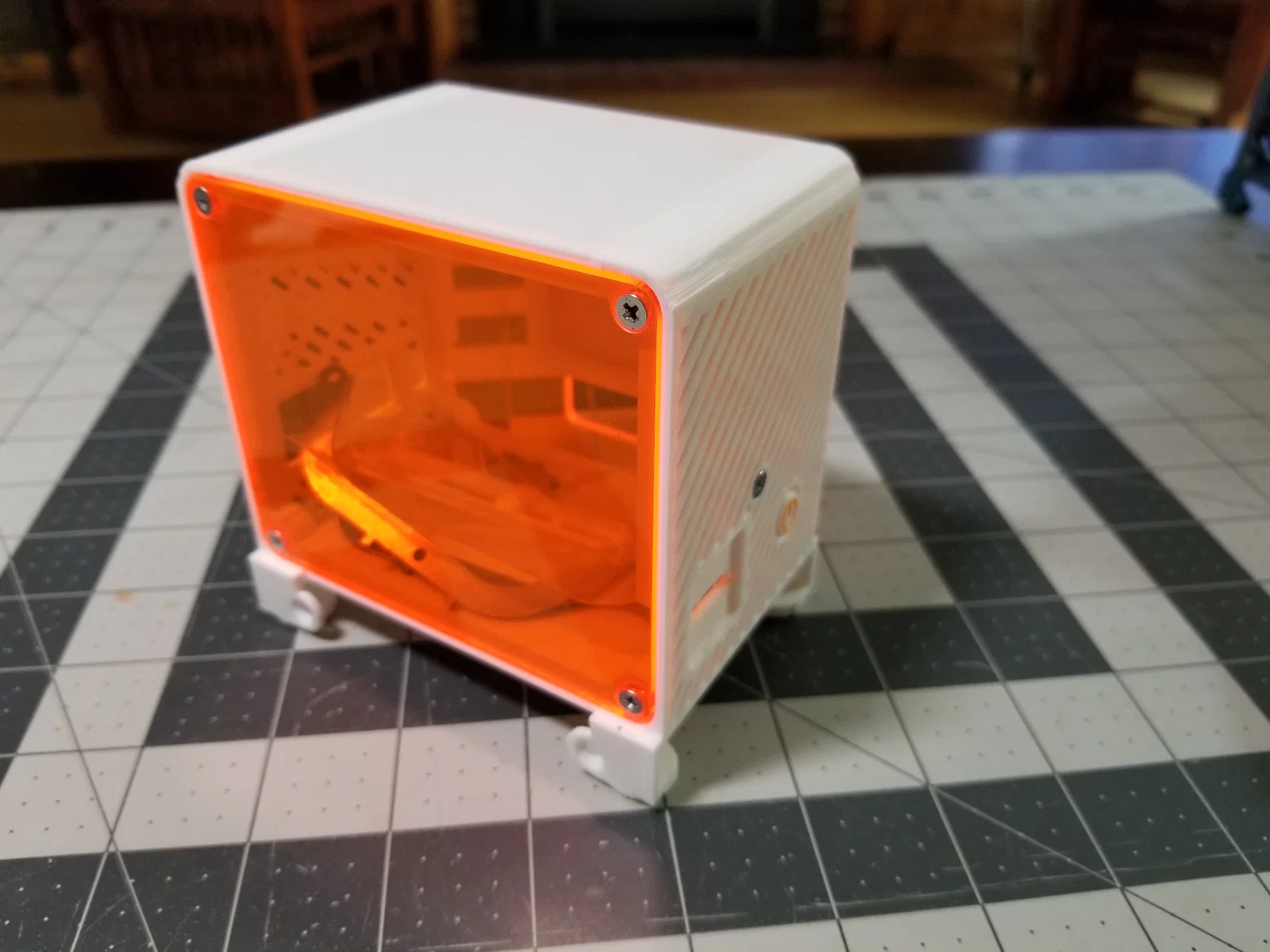

Bên dưới có chỗ để gắn SSD 2.5".

Vỏ case này thiết kế để dùng với threaded heat-set inserts.  www.amazon.com/gp/product/B09KZSJS88

Phần đáy có các hõm nhỏ để gắn chân silicon này  www.amazon.com/gp/product/B073W1B3G1

Mình thiết kế để in ở .25mm layer height. .24 cũng được nếu bạn muốn theo “magic numbers” hay gì đó. Nhưng có vài chi tiết đã pre-supported, nếu in layer height khác thì support có thể bị kẹt.
