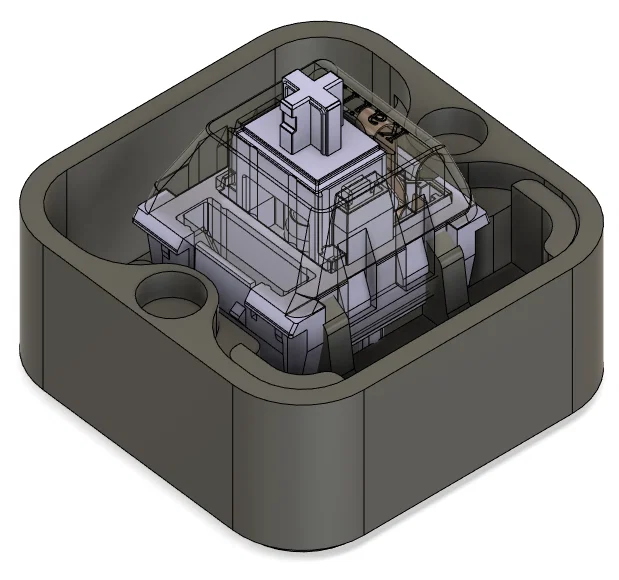

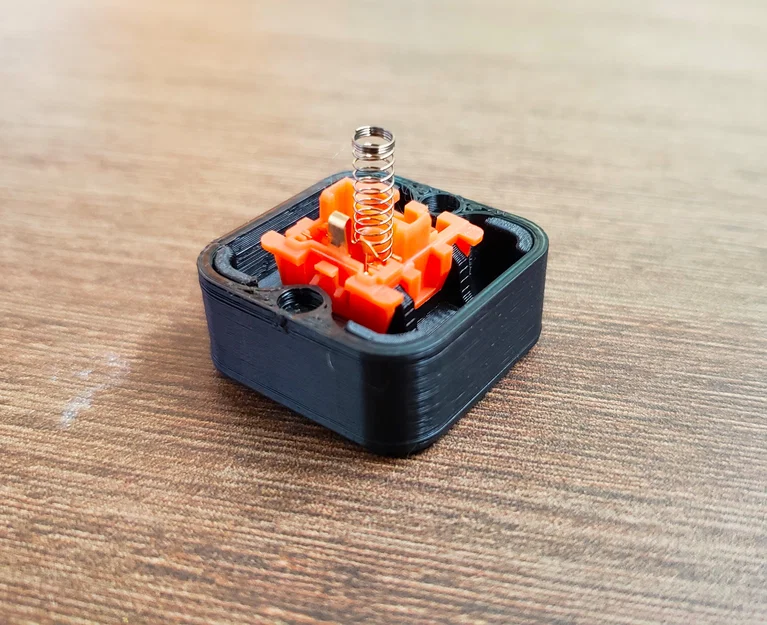

Dụng cụ mở switch in 3D “Over-Engineered” cho bàn phím cơ

Over-Engineered cho đúng nhu cầu của bạn

Mình đã tốn quá nhiều thời gian để “trui rèn” một cái keyboard switch opener in 3D sao cho:

• Bền bỉ, dùng lâu và khó gãy
• Modular, dễ thay prong hoặc teeth mà không cần in lại nguyên cái
• Ergonomic + Economic, không cần to/nhỏ quá mức, cầm nắm và thao tác dễ
• Dễ cất giữ, có thể dùng magnets hoặc pins để kẹp hộp lại giống mấy switch opener xịn mắc tiền
• Universal, mở được tất cả hoặc ít nhất là đa số hãng switch chuẩn MX phổ biến
• Nhìn đẹp. Tất nhiên rồi, đã làm thì phải đẹp

Cách in (How To Print)

• In phần “Switch Box” theo ý bạn, đặt đúng chiều hướng lên trên; layer settings và các thiết lập khác tuỳ bạn. Không cần support

• In phần “Prongs” úp mặt xuống như hình, nhớ dùng 0.15mm hoặc thấp hơn cho layer height. In đúng hướng này rất quan trọng để tối đa độ bền của chi tiết. Không cần support

• Nếu prong lắp không khít hoặc bị lỏng, bạn cứ chỉnh thêm mục x-y size compensation cho phù hợp.

Lắp ráp (Assembly)

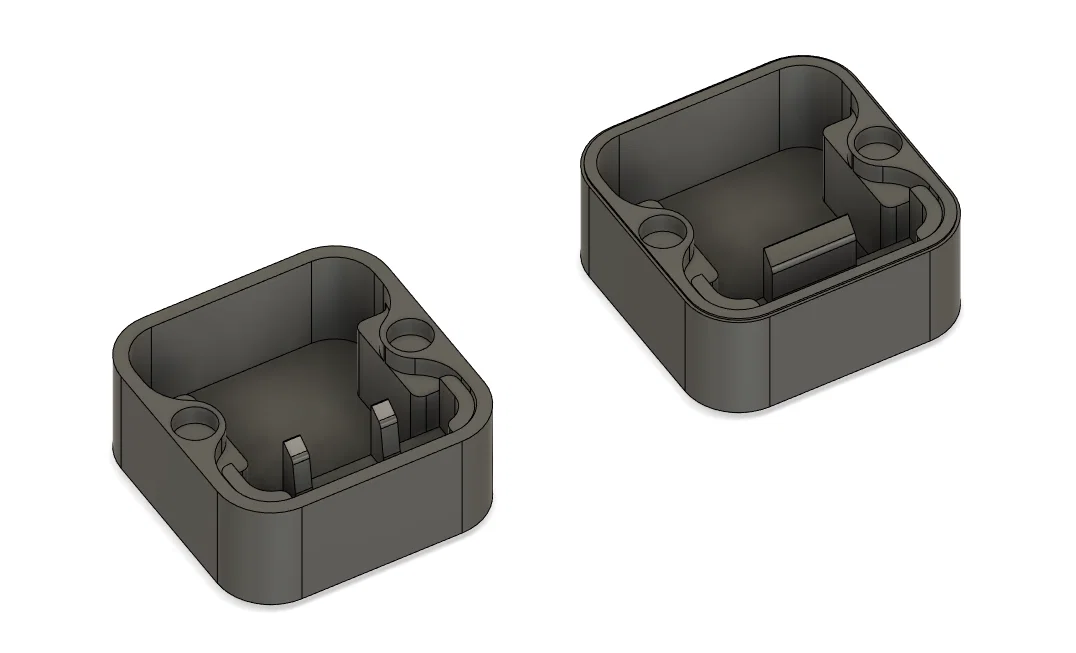

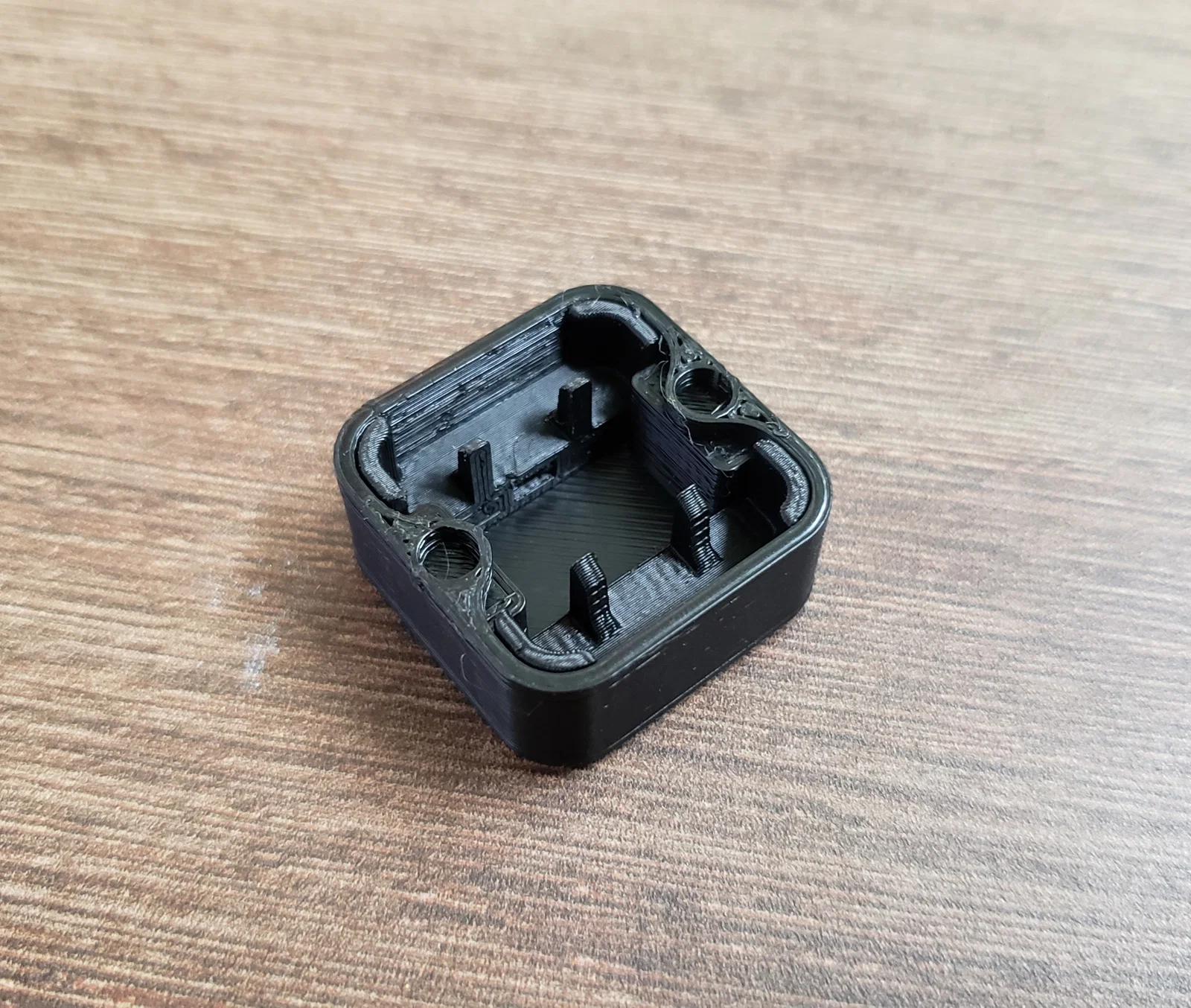

• Có 2 loại “Switch boxes” và các phần “prongs”. Dual prongs lắp vào box kiểu Gateron, single prong lắp vào box kiểu Kailh.
• Box kiểu Gateron có ký hiệu dấu cộng ở mặt đáy, box kiểu Kailh có ký hiệu dấu trừ ở mặt đáy

• Mỗi box cần 2 module prongs

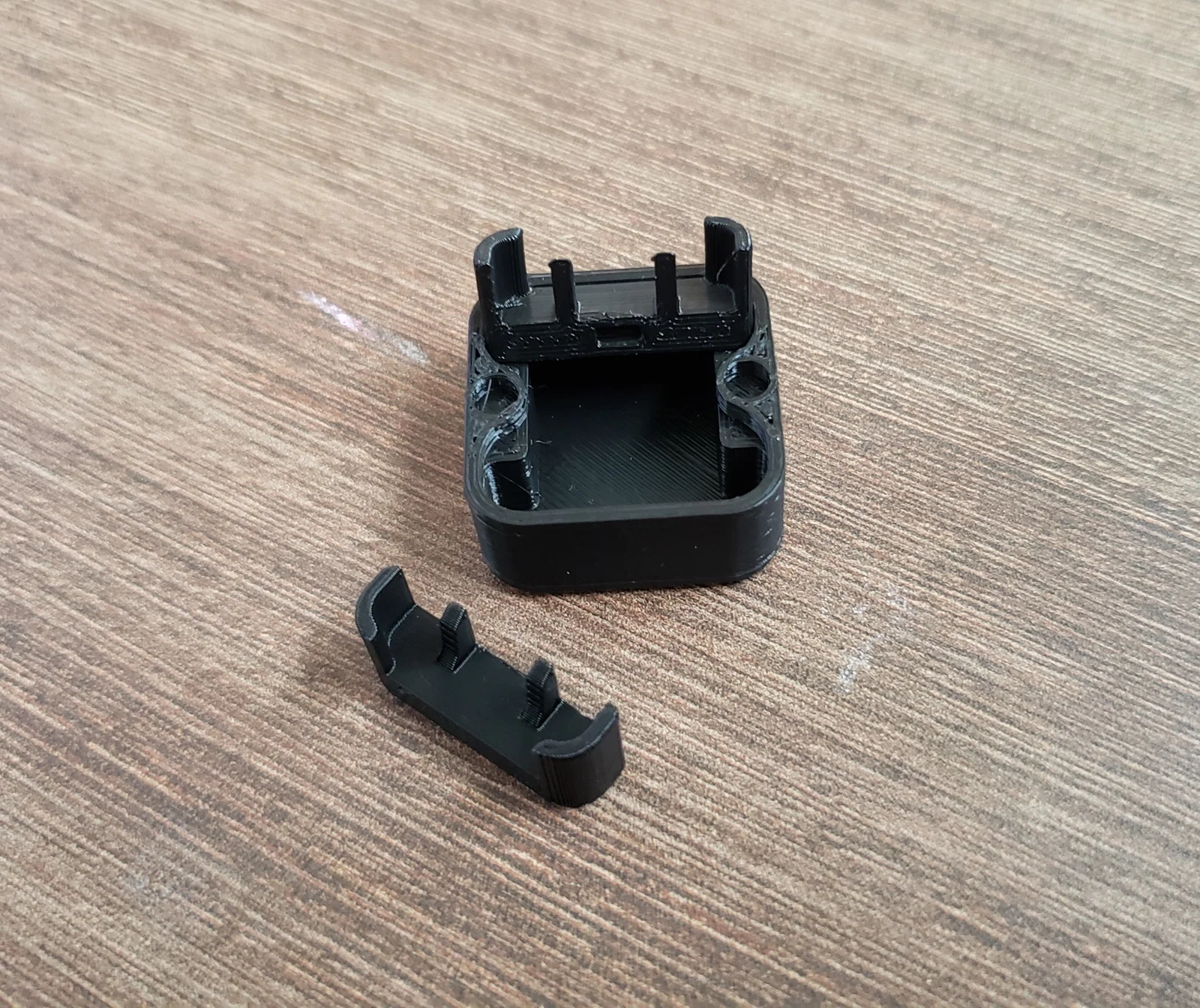

• Ép lắp (press-fit) module prong vào box bằng cách đẩy các tab ở hai bên

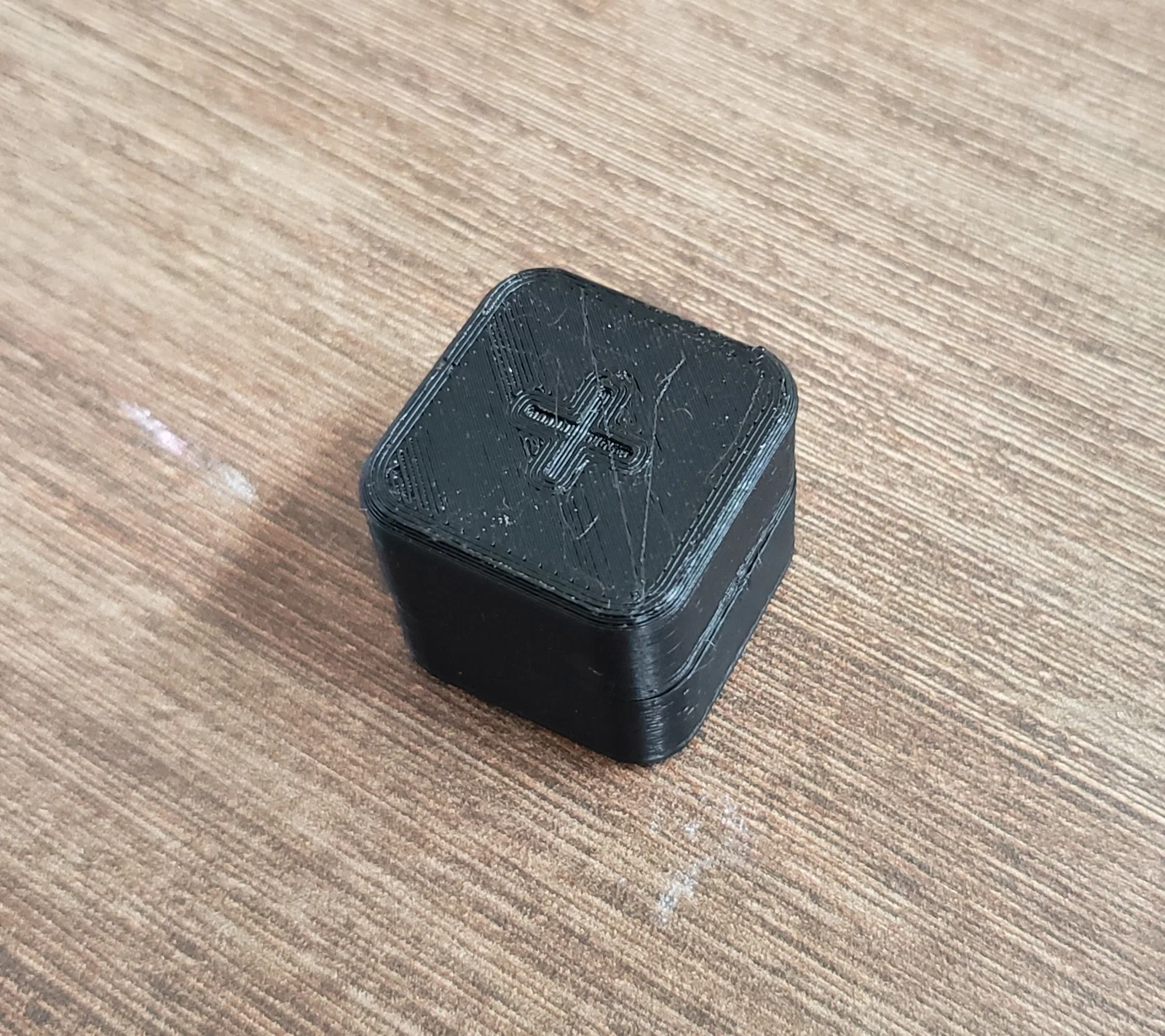

• Gắn magnets 4mm x 2mm vào khe nam châm. Ngoài ra, nếu bạn không có magnets thì dùng locking pin đi kèm

• Vậy là switch opener của bạn đã sẵn sàng. Khi cần đổi prongs, dùng tua-vít nạy lên thông qua khe pick-up trên prongs

Lời cuối

Không có dự án nào thật sự “xong” cả; dù mình đã qua 10 lần lặp thiết kế, chắc chắn bạn vẫn sẽ thấy chỗ có thể cải thiện. Mọi ý tưởng hay góp ý đều rất đáng quý.

Mình đã bỏ ra quaaaaá nhiều công sức và thời gian cho thiết kế này. Hy vọng bạn sẽ thích nó!
