Lightsaber của F (Star Wars Visions) – Lưỡi thu gọn (Collapsing Blade)

Mẫu này đã bị lỗi thời kể từ khi Visions Vol 3 phát hành. Bản cập nhật nằm ở đây:

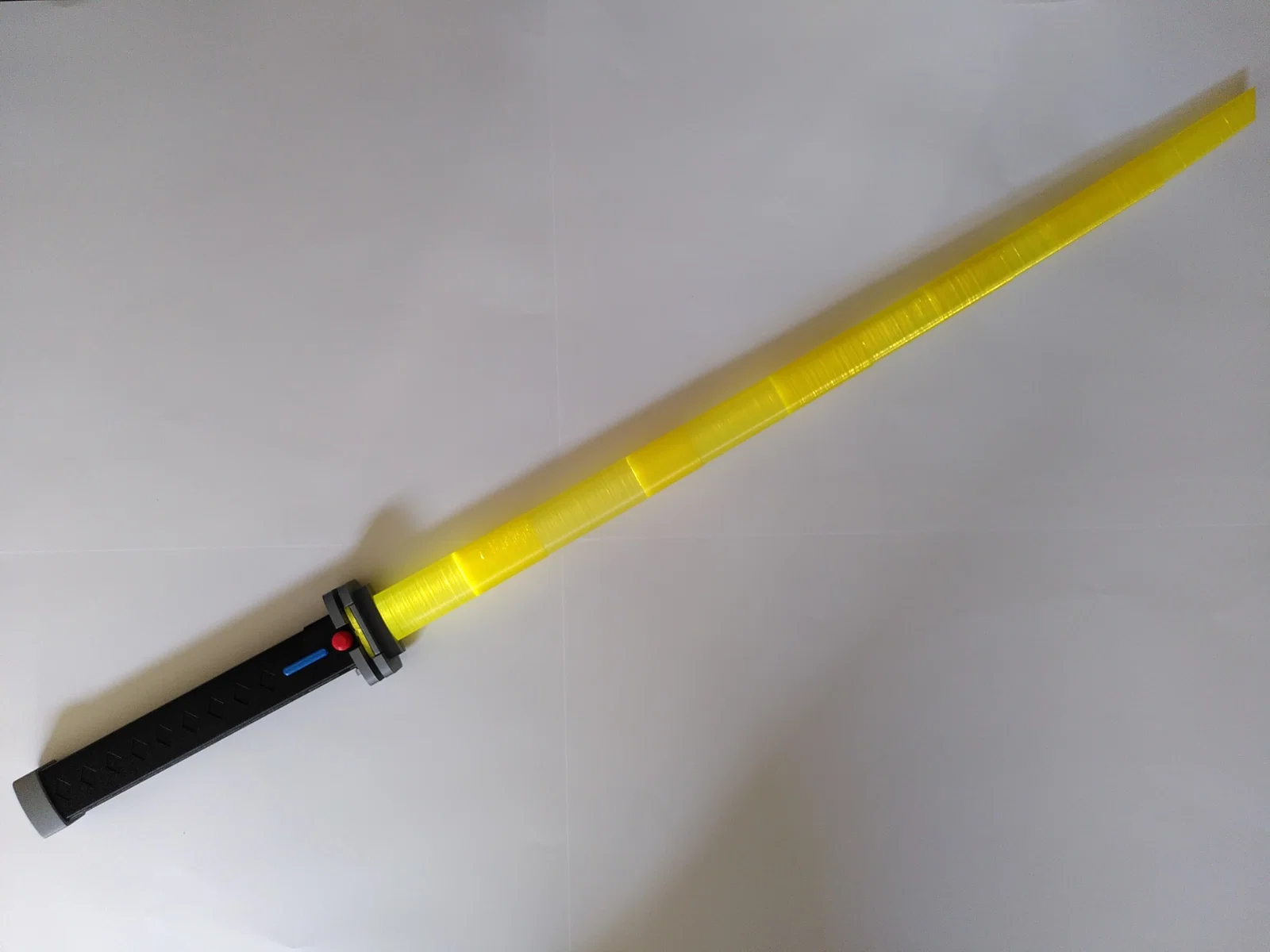

Đây là mẫu lightsaber thứ ba của mình dựa theo cây lightsaber xuất hiện trong Star Wars Visions - The Village Bride. Jedi sử dụng nó được ghi là “F” trong phần credits.

Mẫu có lưỡi dạng collapsing blade và có chừa chỗ để gắn một đèn pin mini. Mình thiết kế theo mẫu Lumintop EDC01 Flashlight, kích thước 66*14.5mm và dùng pin AAA.

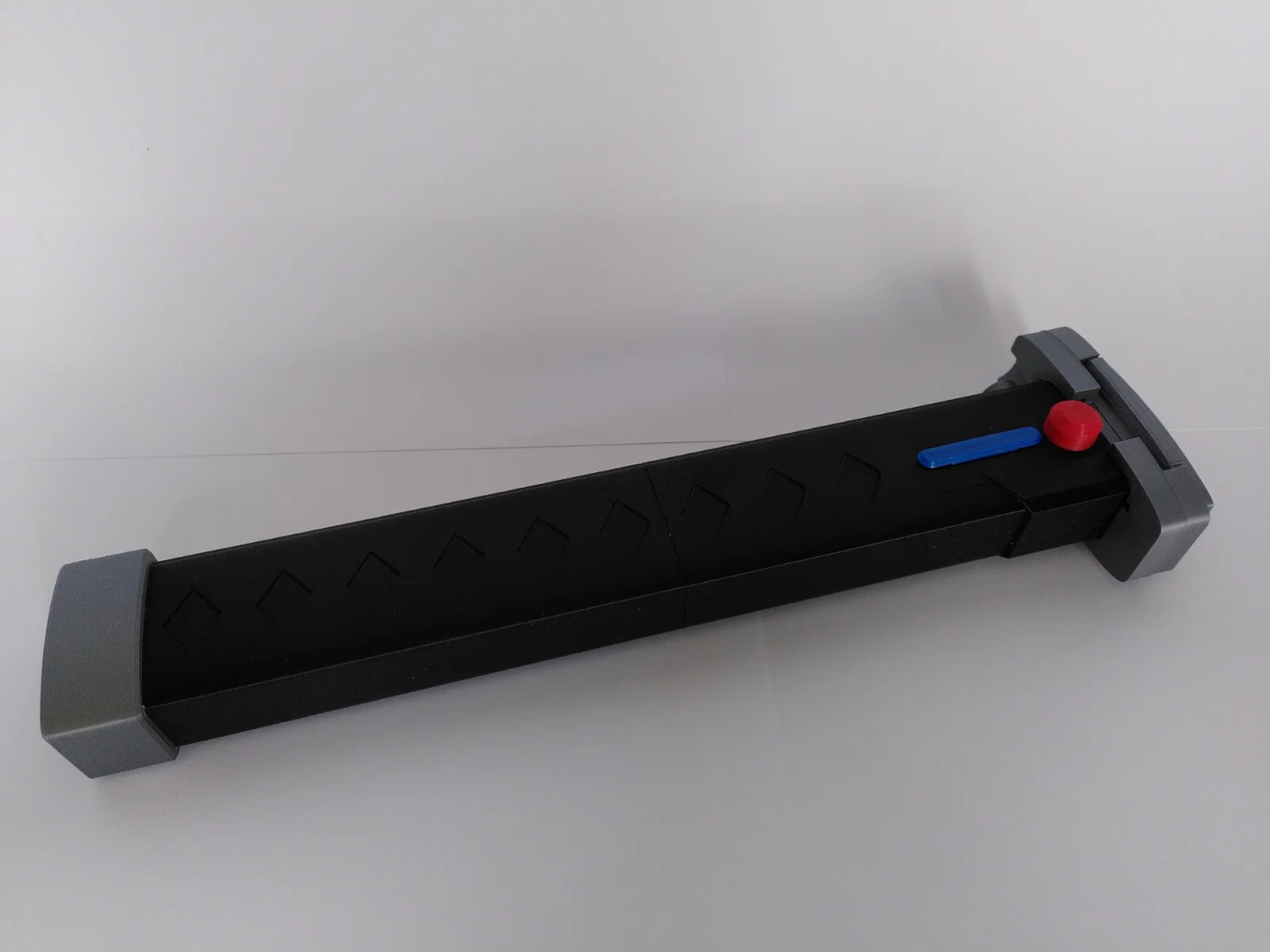

Phần emitter có thể mở/đóng bằng cách trượt công tắc màu xanh lên xuống. Khi emitter đang đóng, lưỡi sẽ bị chặn lại và không thể kéo dài ra.

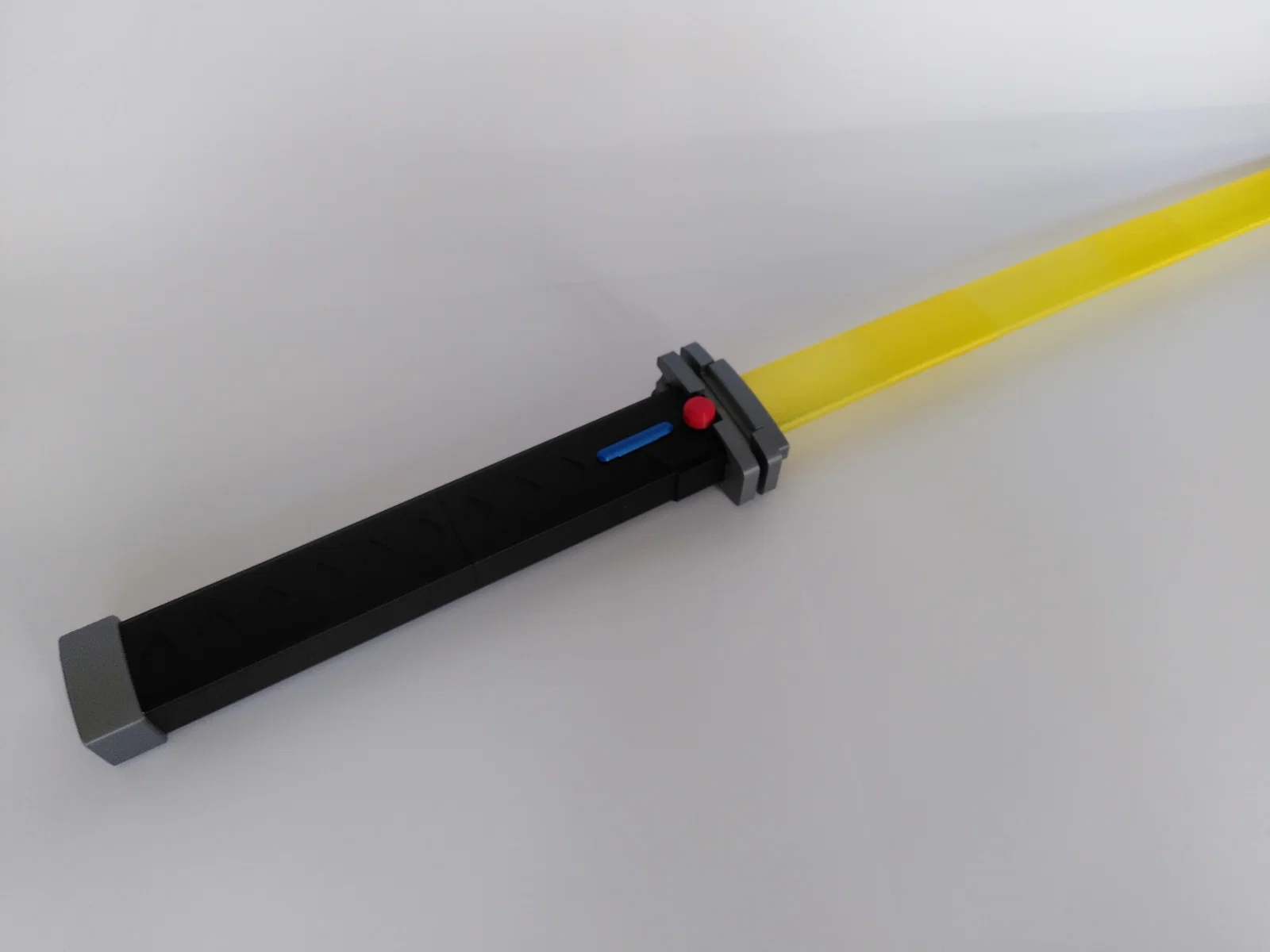

Đây là lần thử thứ ba của mình với cây lightsaber này. So với lần trước, bản này hợp để mang theo hơn nhờ collapsing blade, nhưng độ sáng kém hơn. (Bản lần hai trước đó dùng LED strip chạy suốt chiều dài lưỡi.)

Hướng dẫn in

Các phần chính

Tất cả được in ở layer height 0.2mm, trừ khi có ghi khác.

Part

Copies

Color

Additional Settings

upper_emitter_silver

1

silver

ironing, supports on buildplate

inner_emitter_transparent

1

transparent

supports on buildplate

lower_emitter_silver

1

silver

ironing

button_red

2

red

knob_silver

1

silver

switch_blue

2

blue

upper_hilt_black

1

black

lower_hilt_black

1

black

Nếu bạn muốn dùng đèn pin, bạn cũng sẽ cần:

Part

Copies

Color

Additional Settings

flashlight_screw_any

1

any color

vase mode, no bottom layers, 0.1mm layer height

pommel_flashlight_silver

1

silver

Còn nếu bạn không muốn dùng đèn pin, hãy in:

Part

Copies

Color

Additional Settings

pommel_silver

1

silver

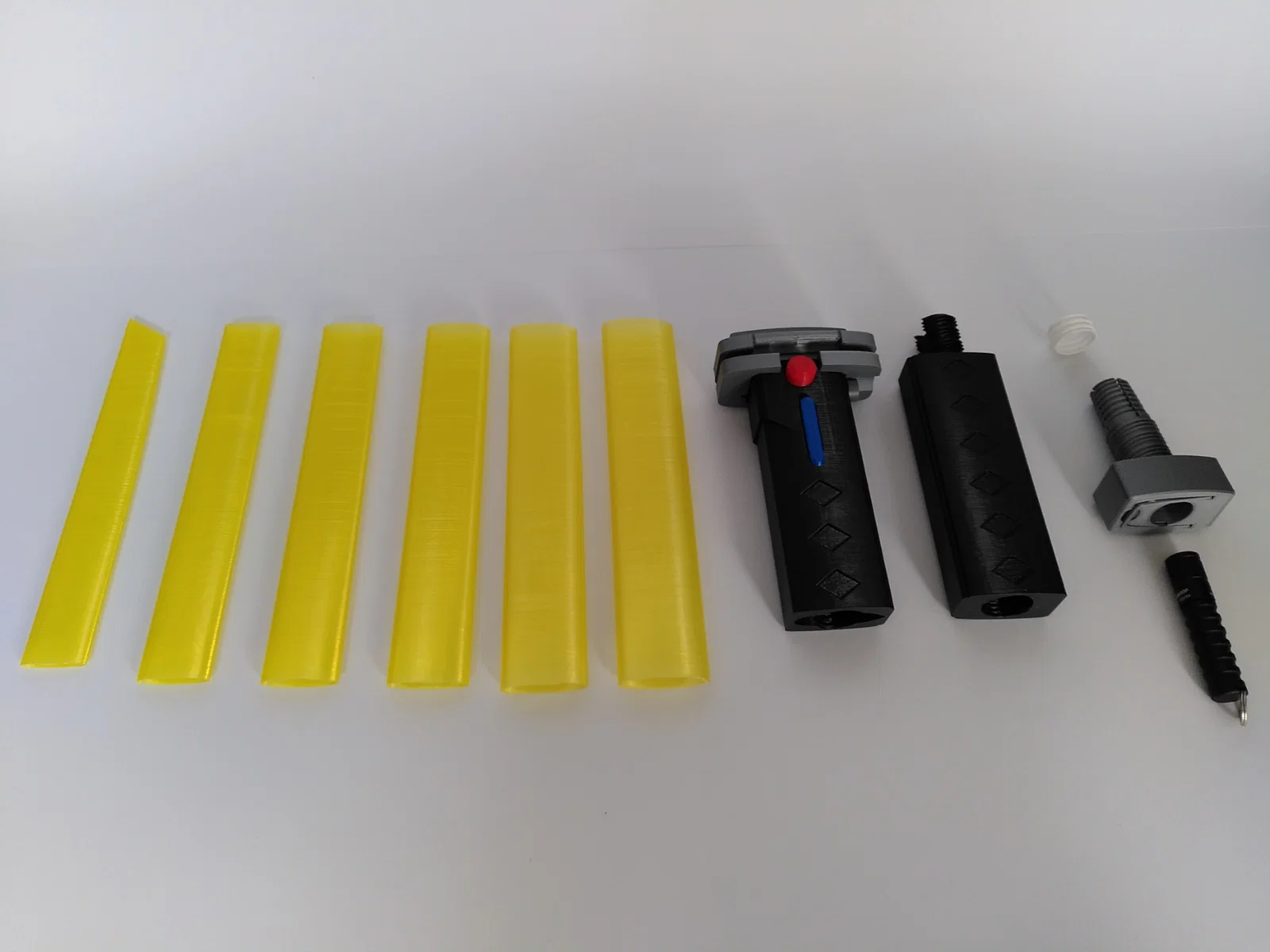

Lưỡi (Blade)

Lưỡi được in bằng vase mode. Nếu dùng đèn pin thì bạn nên dùng filament trong suốt.

Trong lúc in, các phần có thể bắt đầu bị lắc (wobble), dẫn tới chất lượng in kém. Có thể giảm bớt bằng cách tăng bám dính bed, dùng brim và giảm tốc độ in. Dù vậy vẫn sẽ có chút lắc, nên có thể bạn phải in lại một vài phần lần thứ hai để được chất lượng tốt hơn.

Part

Copies

Color

Additional Settings

blade_vase_1_yellow_transparent

1

transparent yellow

vase mode, no bottom layers, brim

blade_vase_2_yellow_transparent

1

transparent yellow

vase mode, no bottom layers, brim

blade_vase_3_yellow_transparent

1

transparent yellow

vase mode, no bottom layers, brim

blade_vase_4_yellow_transparent

1

transparent yellow

vase mode, no bottom layers, brim

blade_vase_5_yellow_transparent

1

transparent yellow

vase mode, no bottom layers, brim

blade_vase_6_yellow_transparent

1

transparent yellow

vase mode, no bottom layers, brim

Lắp ráp

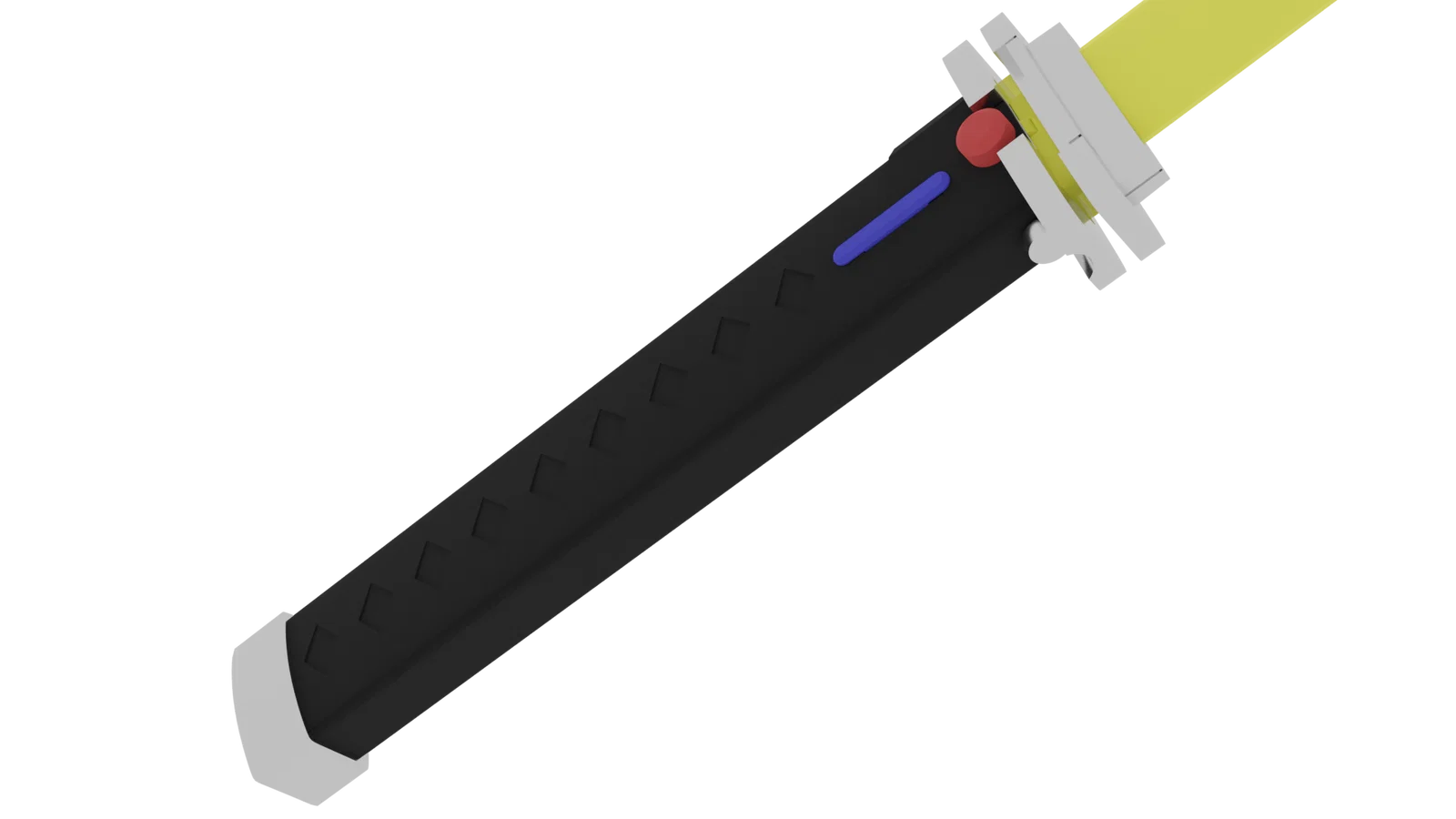

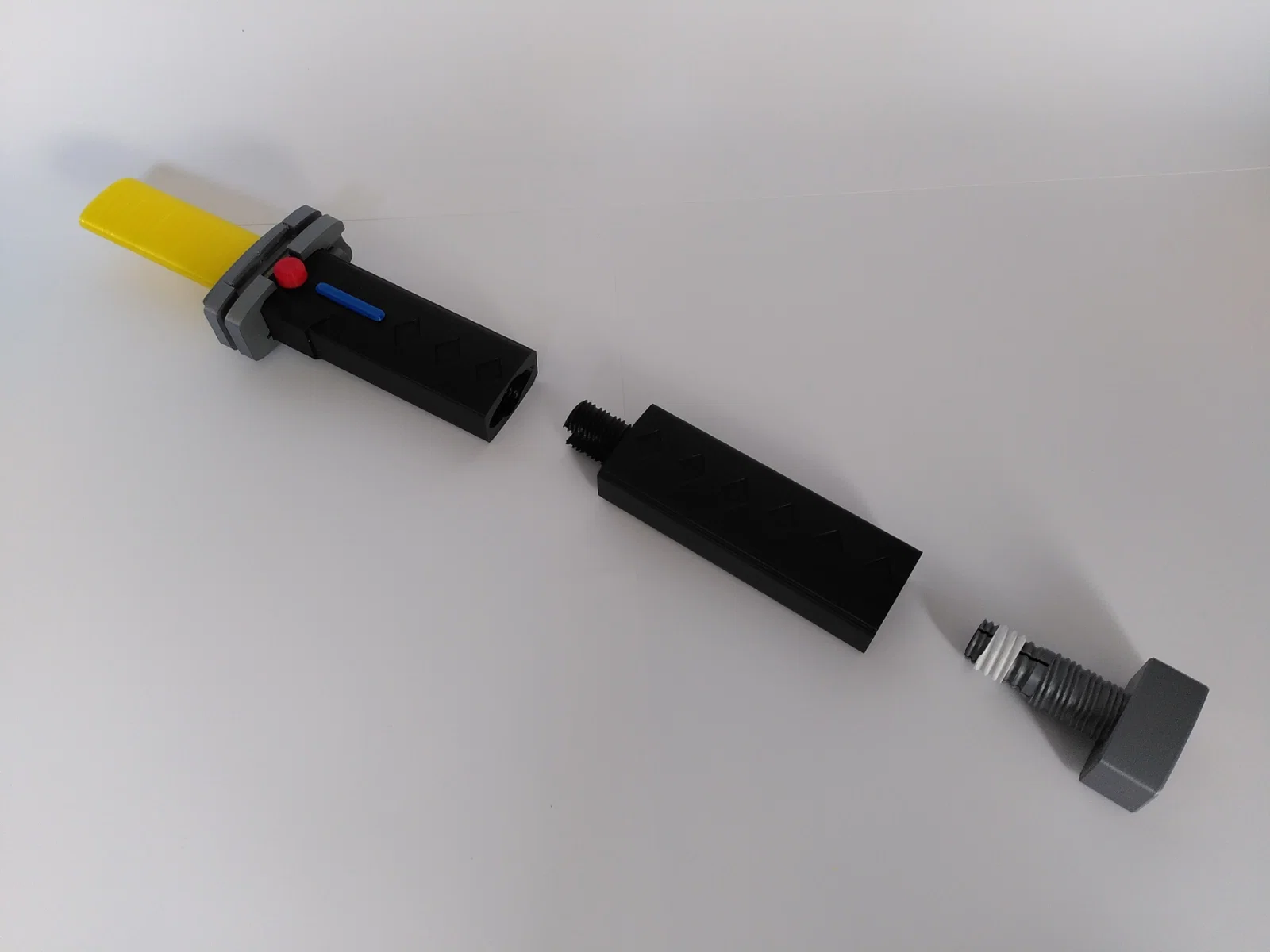

Hình render dưới đây cho thấy cách tất cả các mảnh ghép lại với nhau. Mũi tên màu tím nghĩa là các mảnh cần được dán keo với nhau. Nơi có mũi tên màu xanh lá thì không nên dùng keo.

Trong những trường hợp mà hướng đặt của một mảnh là quan trọng, phần nối được thiết kế bất đối xứng để đảm bảo không thể lắp ngược. (Điều này cũng áp dụng cho ren ở pommel và lower hilt.)

Các switch chỉ được dán vào lower emitter. Chúng không được dán vào upper hilt.

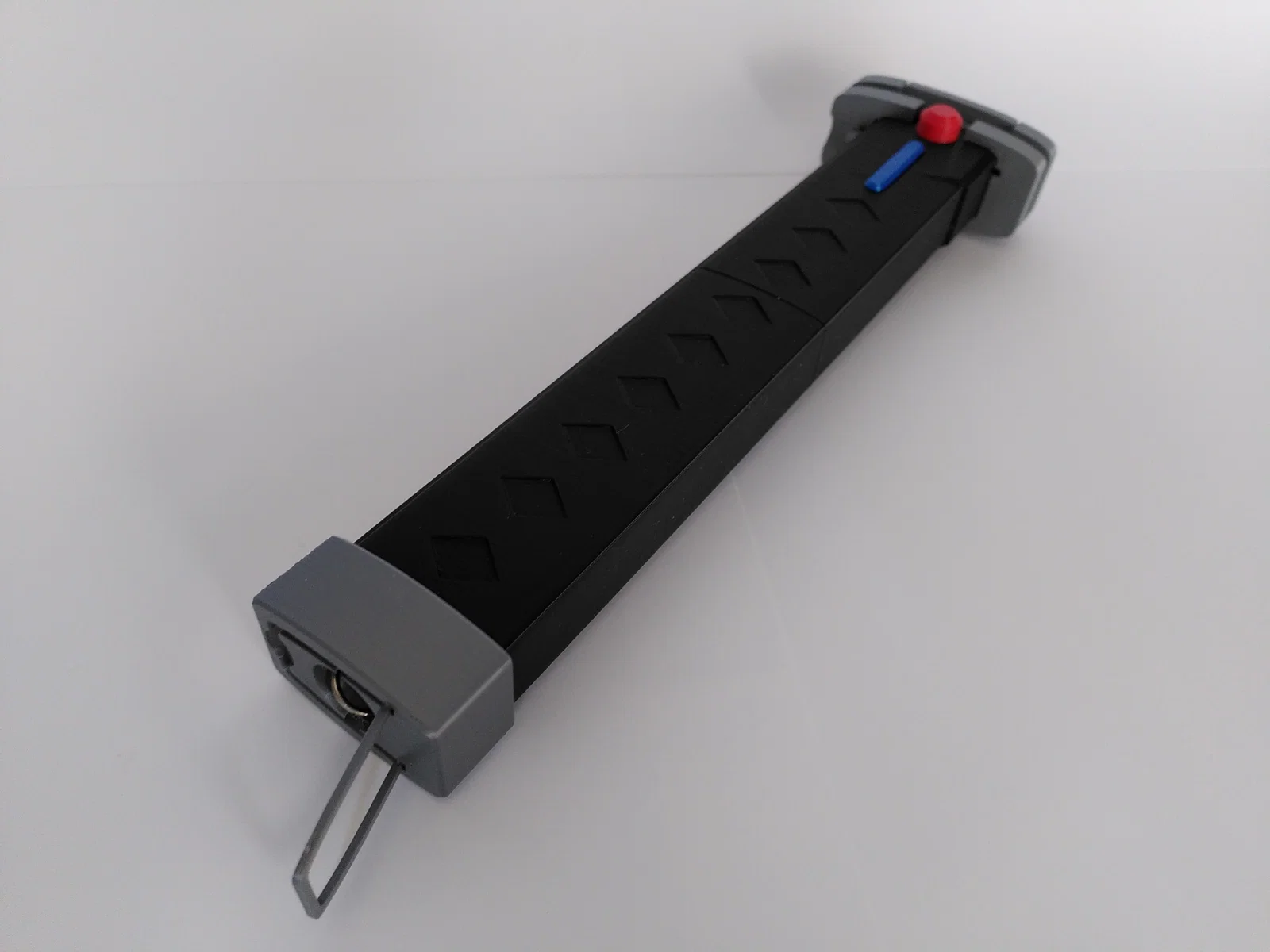

Đèn pin được đưa vào pommel_flashlight, sau đó cố định bằng flashlight_screw.
