Lightsaber của F (Star Wars Visions - The Village Bride)

Model này đã lỗi thời kể từ khi Visions Vol 3 ra mắt. Bản cập nhật nằm ở đây:

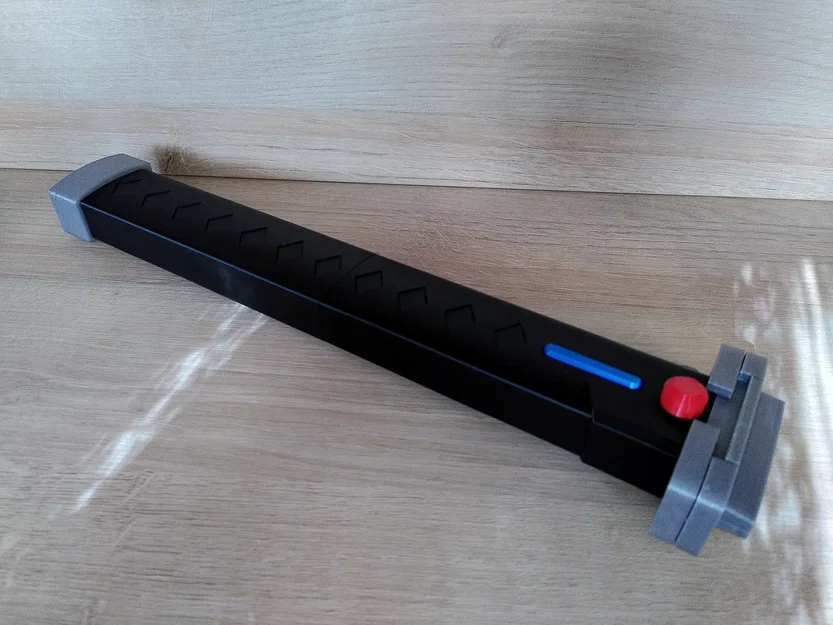

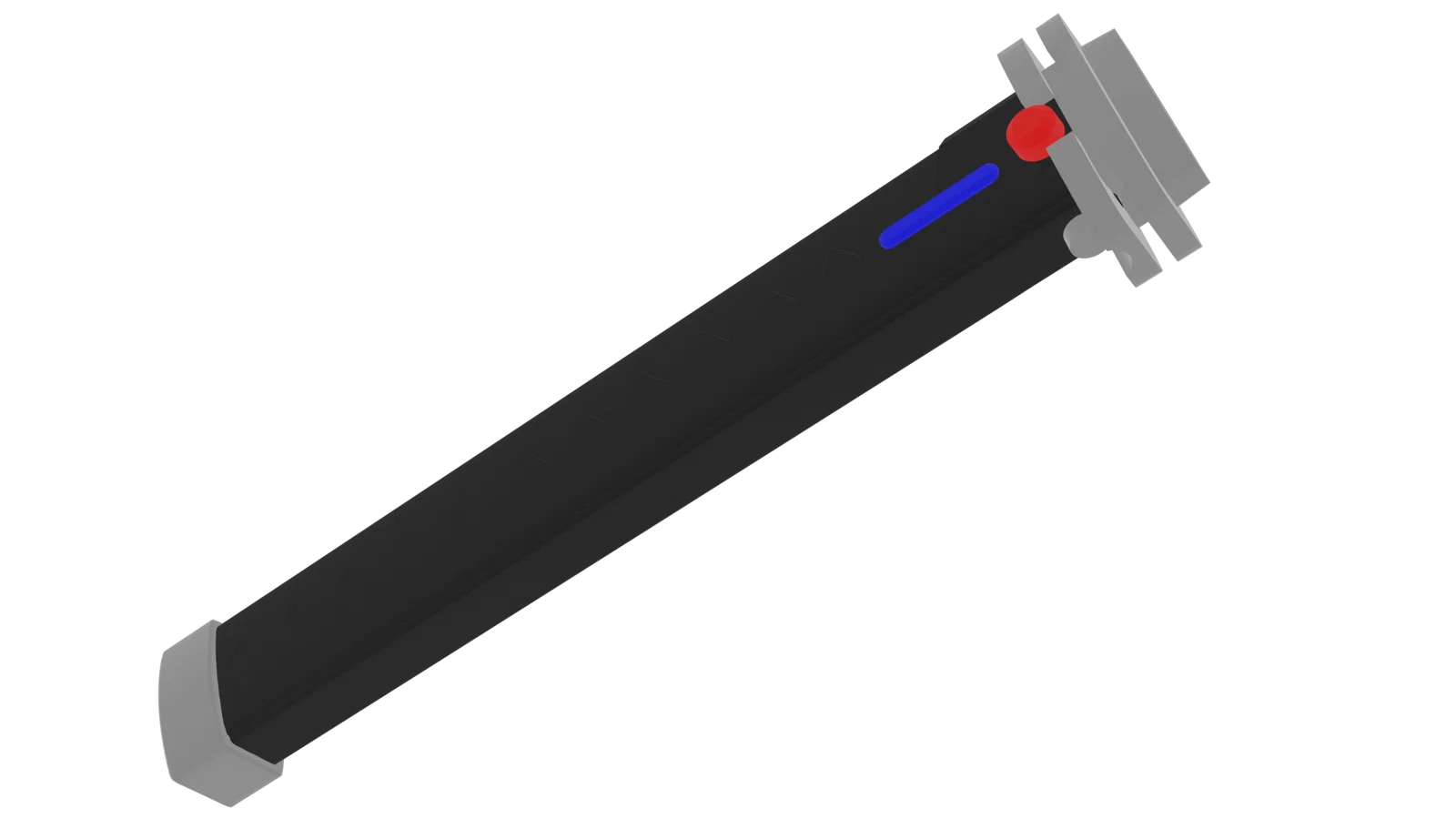

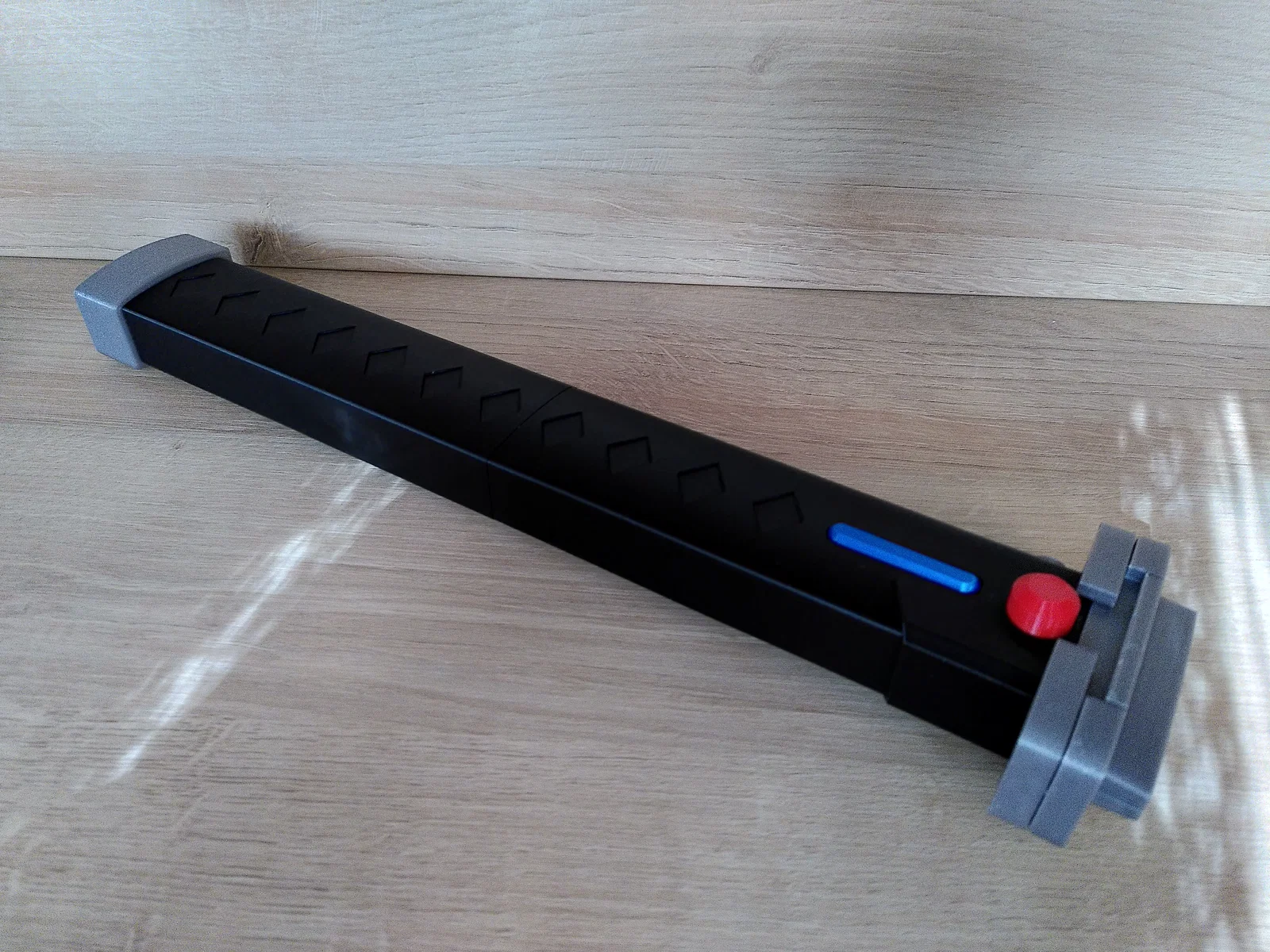

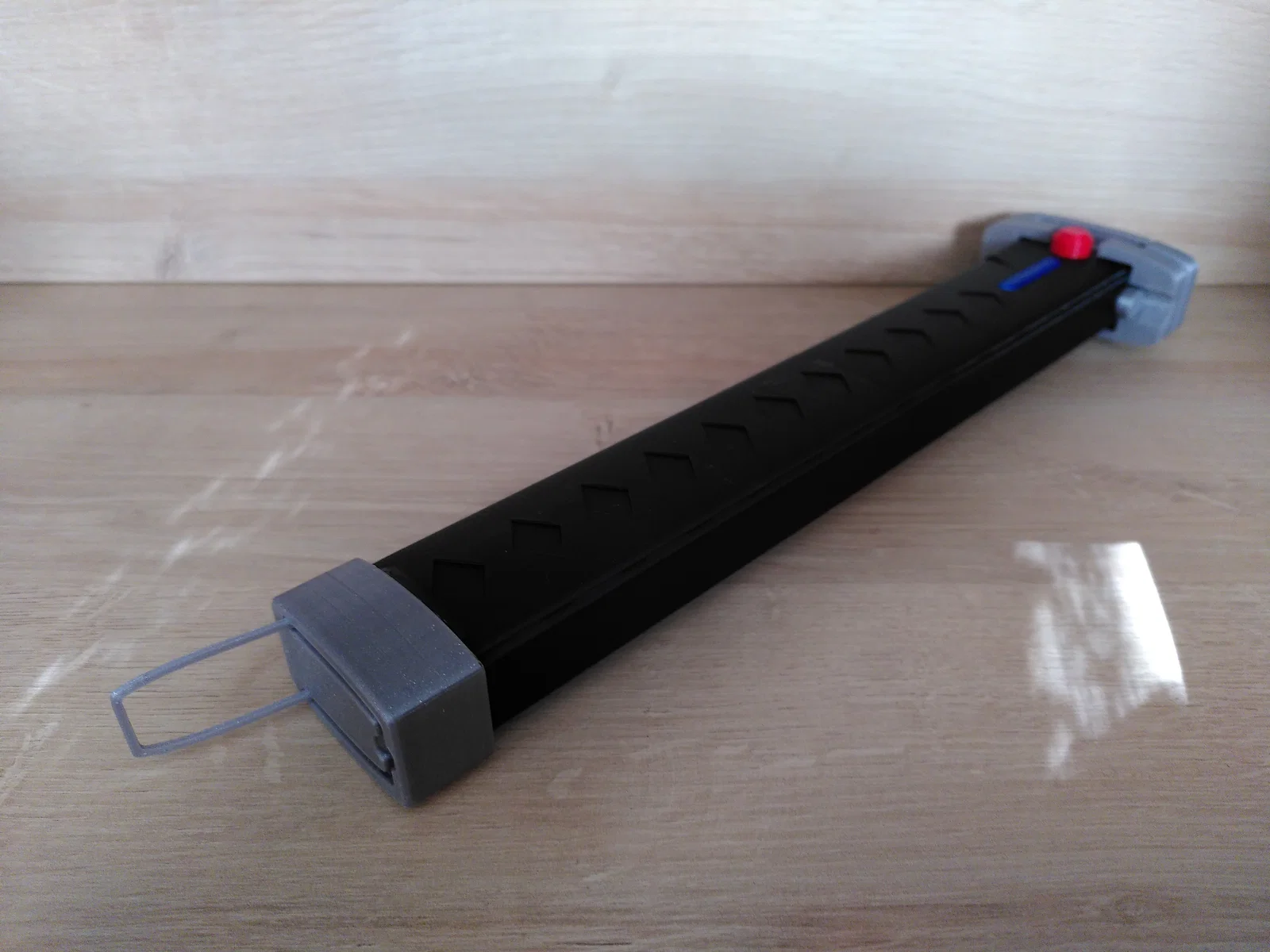

Đây là nỗ lực của mình để tái tạo lại cây lightsaber xuất hiện trong Star Wars Visions - The Village Bride. Jedi sử dụng nó được ghi tên là “F” trong phần credits.

Khi thiết kế cây lightsaber này mình phải đoán khá nhiều. Có vài cảnh quay phần đầu (top) từ nhiều hướng khác nhau rất rõ, nhưng các phần còn lại thì gần như không có. Đặc biệt phần hình dáng của tay cầm (handle) khá là khó. Mình cố gắng suy ra nhiều nhất có thể từ từng đường nét, bóng đổ và chuyển sắc màu.

Màu của phần pommel có hơi không nhất quán. Ở một cảnh thì nó màu bạc, cảnh khác lại cùng màu với tay cầm (tức là đen). Mình chọn màu bạc, nhưng bạn dùng màu đen cũng được.

Switch

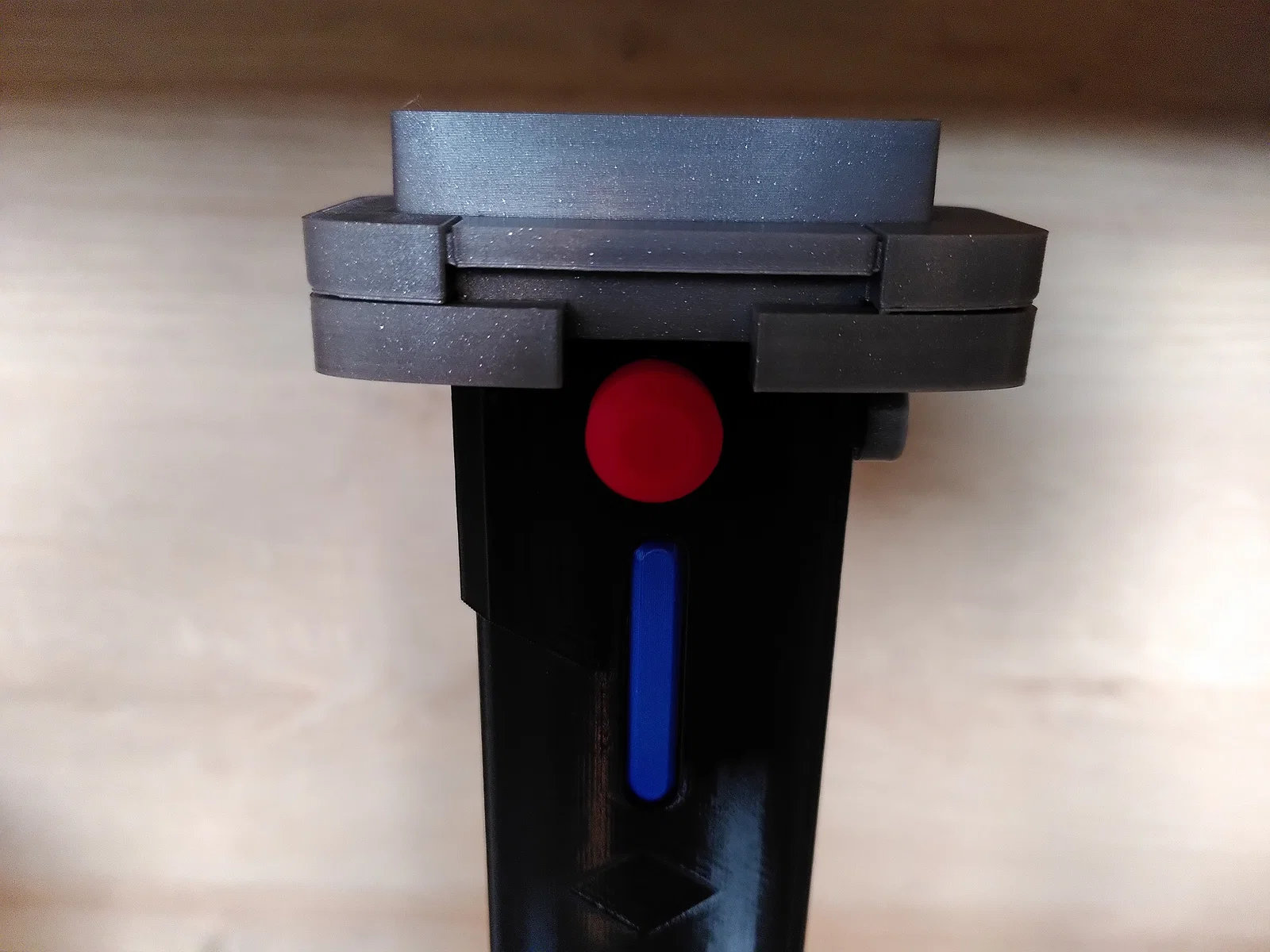

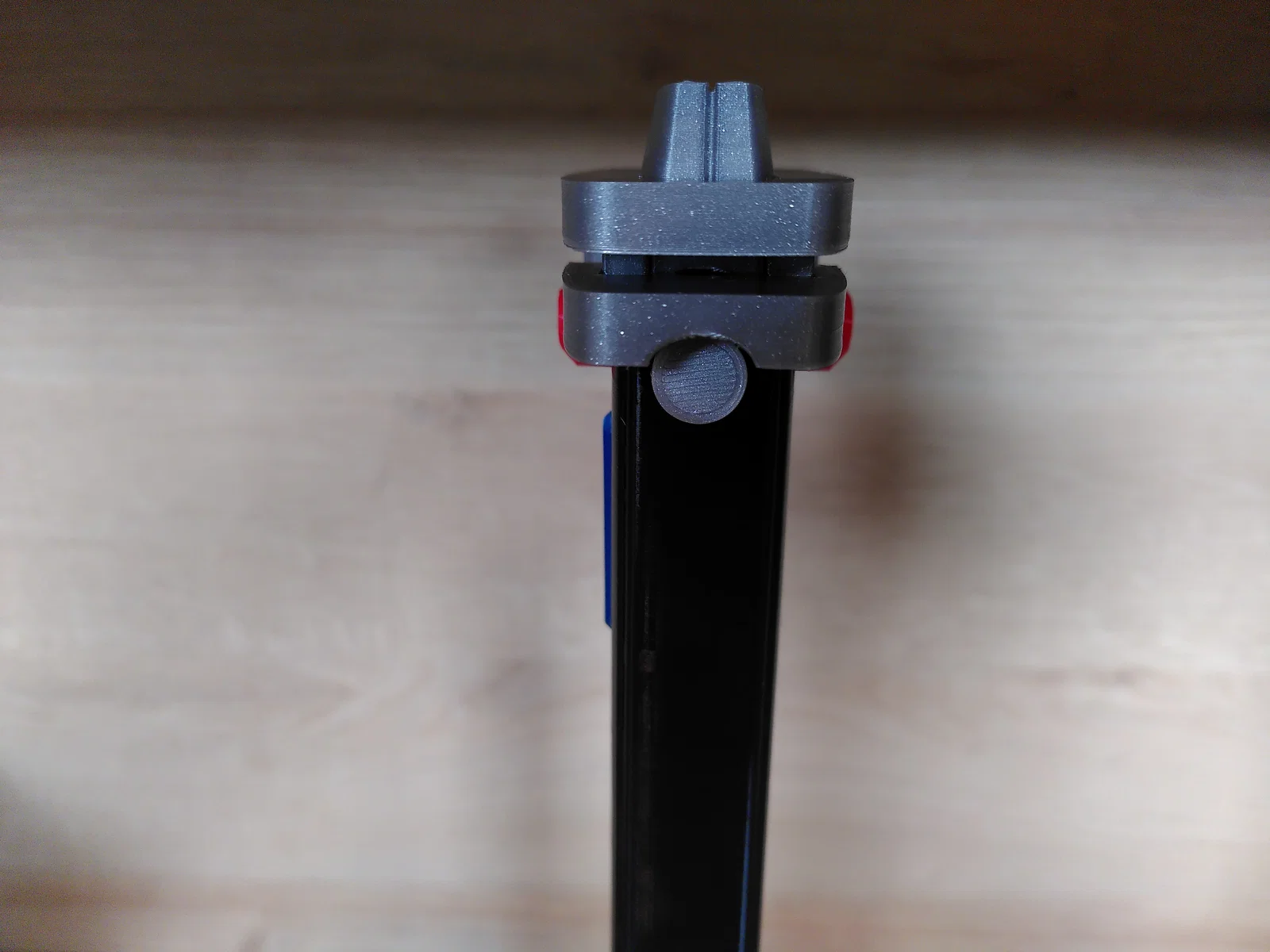

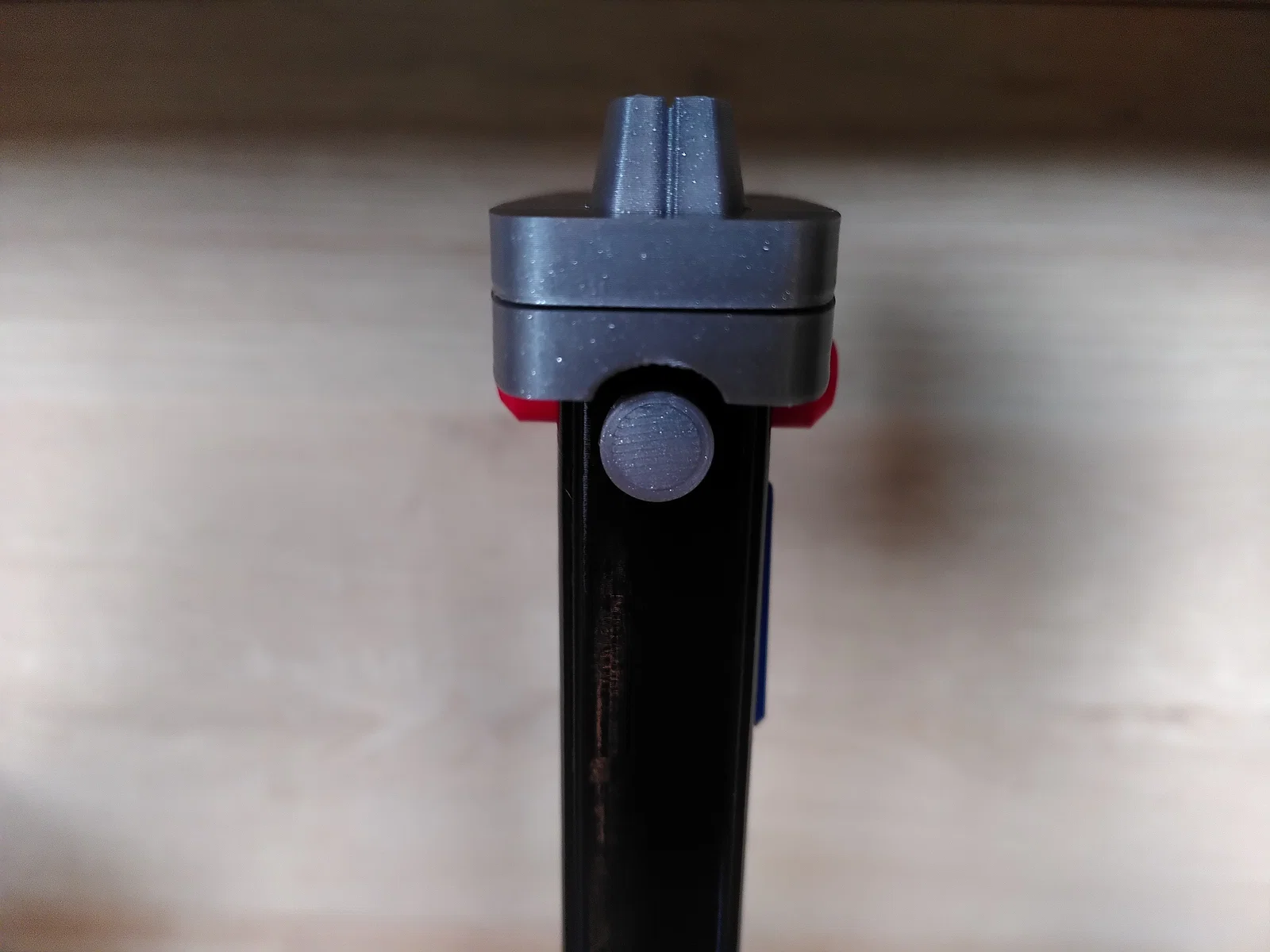

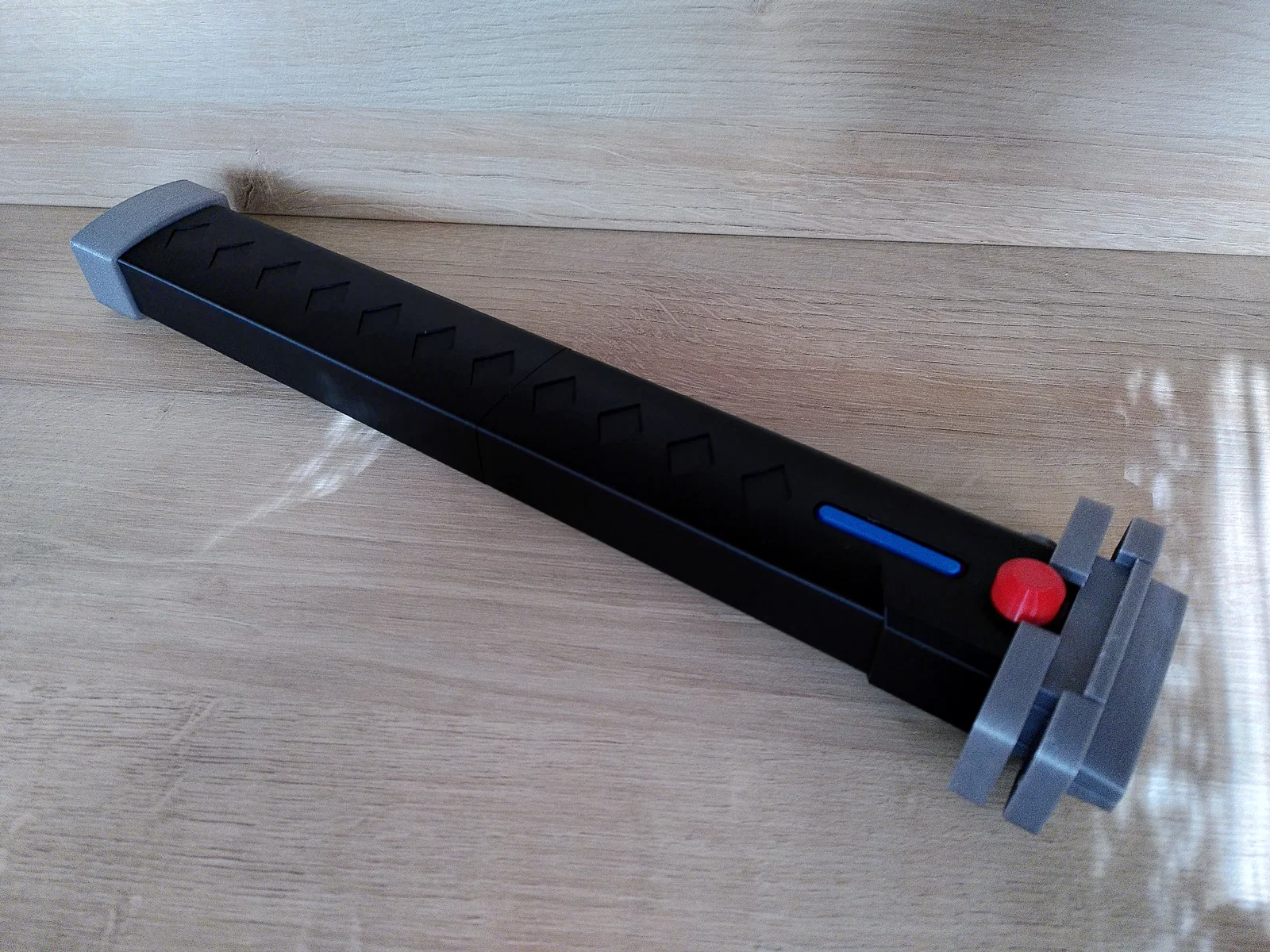

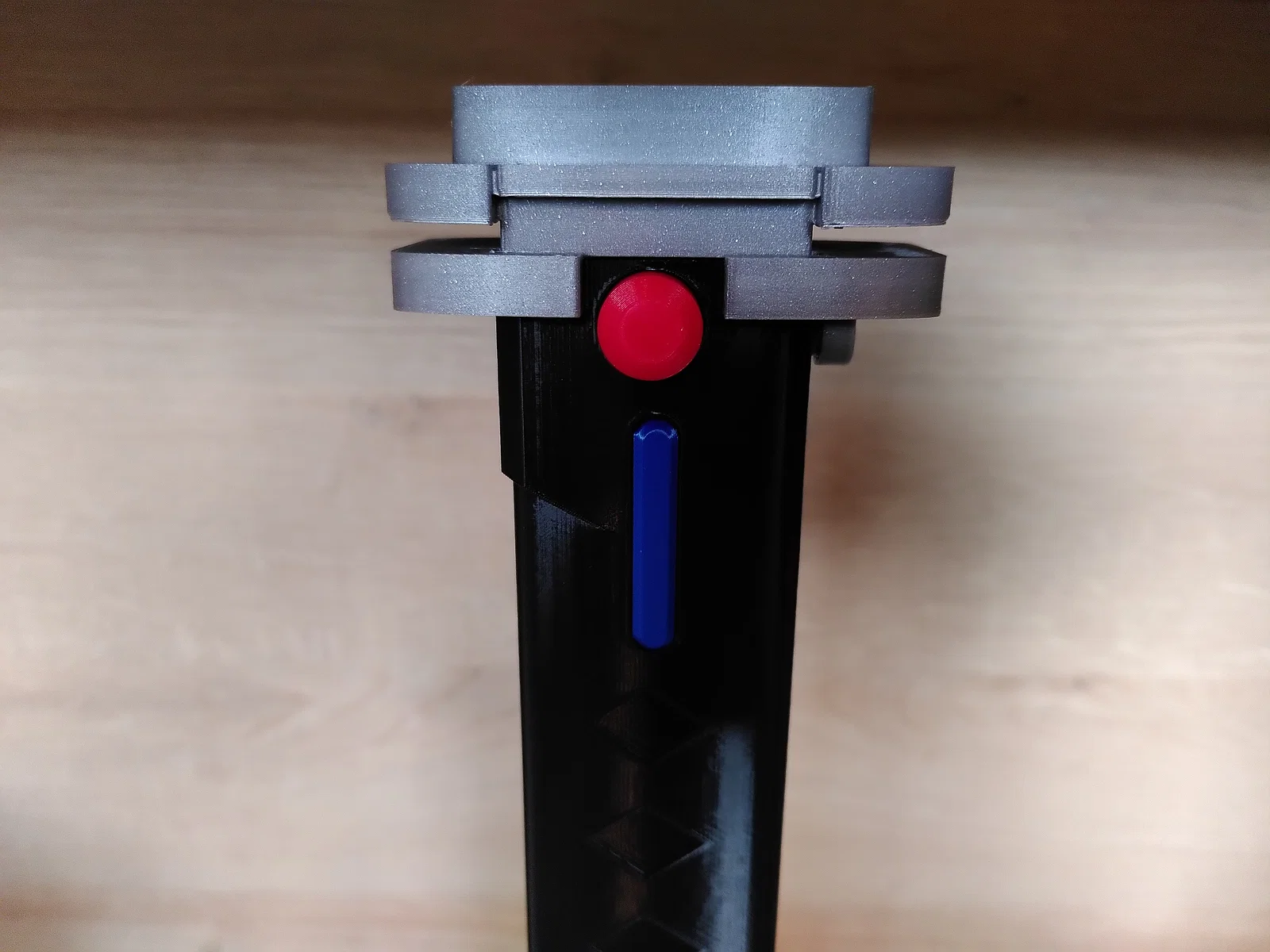

Phần emitter mở ra giống như trong đoạn short khi F kích hoạt lightsaber bằng switch (màu xanh). Có hai phiên bản cách switch hoạt động.

Slide

Switch trượt xuống để mở và trượt lên để đóng emitter. Nhớ đảm bảo có đủ ma sát để emitter giữ đúng vị trí. Nếu bị lỏng quá, bạn có thể dán thêm tape vào hai bên để làm dày lên.

Phiên bản này đơn giản và ổn định hơn, nhưng độ chính xác so với bản gốc thấp hơn.

Push

Đẩy switch từ một phía để mở emitter, và đẩy từ phía còn lại để đóng. Cơ chế rất “thô”, phụ thuộc nhiều vào ma sát và dễ bị kẹt.

Phiên bản này khớp với những gì thấy trên màn hình. Thậm chí có một cảnh bạn có thể thấy switch một bên bị đẩy vào trong, trong khi bên kia lại thò ra.

Hướng dẫn in

Mình in tất cả bằng PLA ở layer height 0.15mm. Bạn sẽ cần filament màu đen, bạc, xanh dương và đỏ.

Có phiên bản Slide và Push cho Upper Handle, Lower Emitter và Switch. Phần Internal chỉ dùng cho Push. (Với Push, nó được in theo hướng khác để giảm ma sát. Với Slide, phần này được tích hợp luôn vào Lower Emitter.)

Part

Copies

Color

Supports

Ironing

Pommel

1

silver or black

no

no

Lower Handle

1

black

no

no

Upper Handle (Slide/Push)

1

black

no

no

Knob

1

silver

no

no

Button

2

red

no

no

Switch (Slide/Push)

2

blue

no

yes

Internal (Push only)

1

any

no

yes

Lower Emitter (Slide/Push)

1

silver

yes

yes

Upper Emitter

1

silver

yes

yes

Lắp ráp

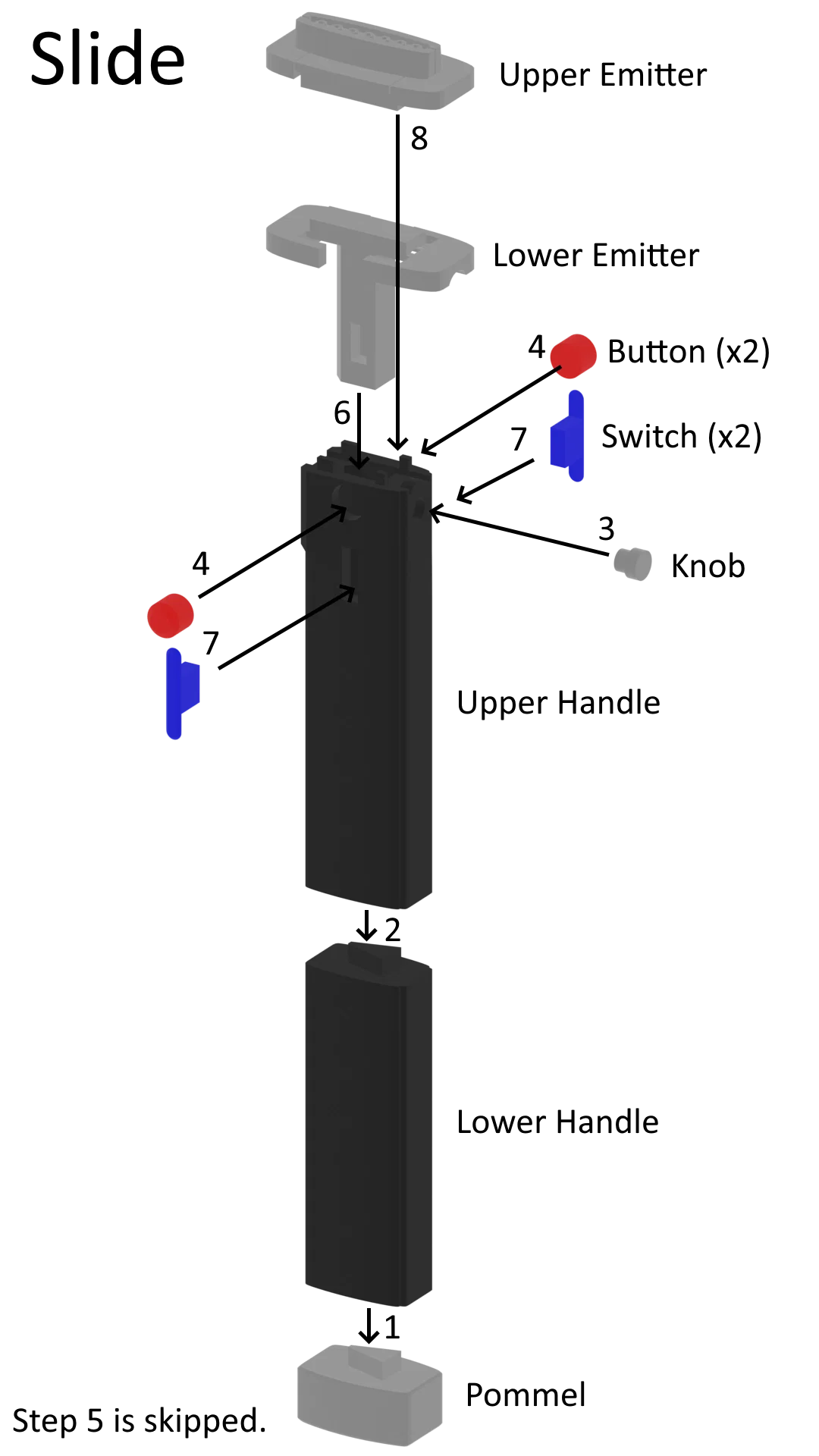

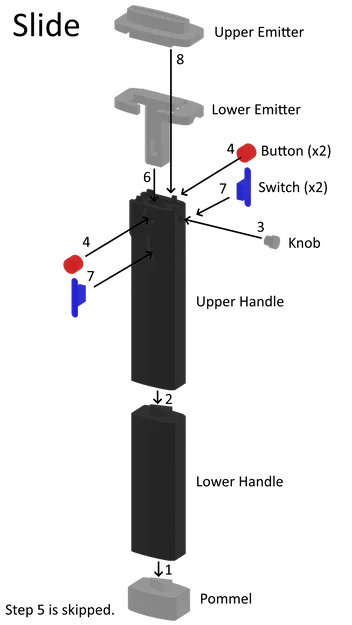

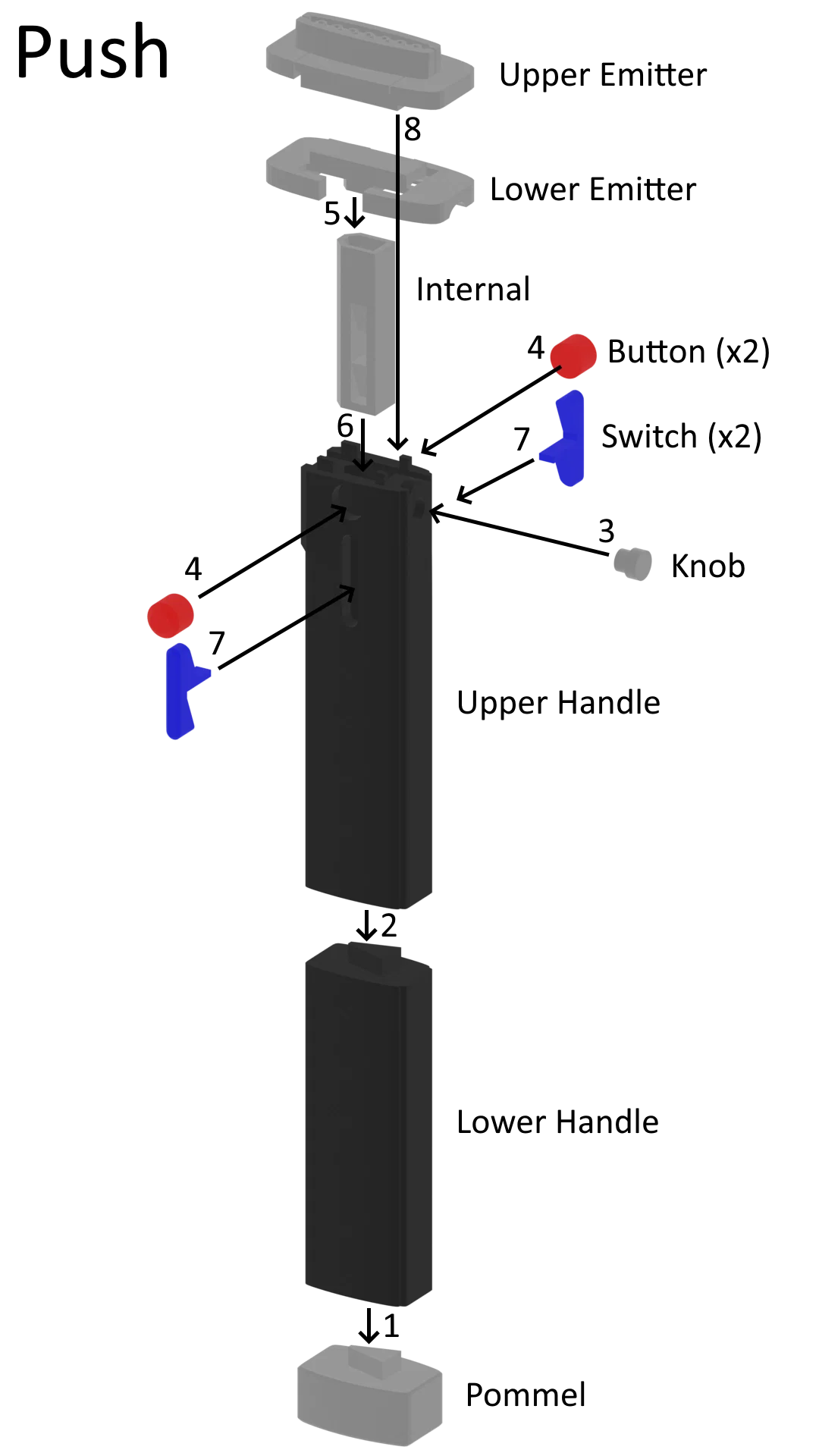

Các hình dưới đây cho thấy các chi tiết khớp với nhau như thế nào và thứ tự nên lắp.

Push

1. Dán (glue) Lower Handle vào Pommel.
2. Dán Lower Handle vào Upper Handle.
3. Dán Knob vào Upper Handle.
4. Dán cả hai Button vào Upper Handle.
5. Dán Lower Emitter vào Internal.
6. Lắp Internal vào Upper Handle. Không dùng keo.
7. Luồn cả hai Switch qua các khe trên Upper Handle và Internal rồi dán chúng lại với nhau. Không dán Switch vào Internal hay Upper Handle.
8. Dán Upper Emitter vào Upper Handle. Không dán nó vào Lower Emitter.

Slide

1. Dán (glue) Lower Handle vào Pommel.
2. Dán Lower Handle vào Upper Handle.
3. Dán Knob vào Upper Handle.
4. Dán cả hai Button vào Upper Handle.
5. Bỏ qua
6. Lắp Lower Emitter vào Upper Handle. Không dùng keo.
7. Luồn cả hai Switch qua các khe trên Upper Handle và dán chúng vào Lower Emitter. Không dán chúng vào Internal hay Upper Handle.
8. Dán Upper Emitter vào Upper Handle. Không dán nó vào Lower Emitter.
