The Owl House Portal Door V2 – Cửa Portal & Chìa Khóa (STL)

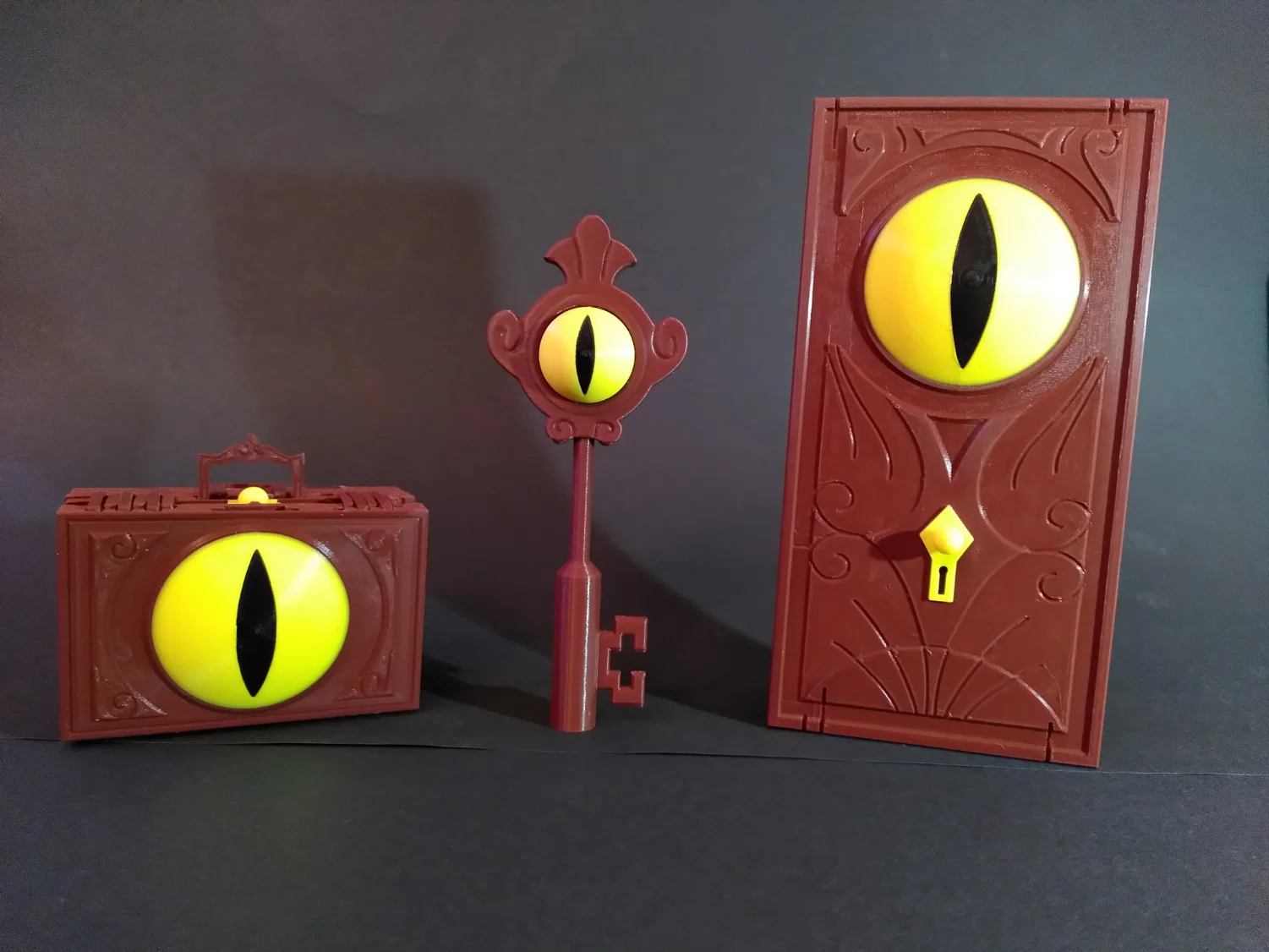

Đây là model cánh cửa portal trong The Owl House. Kèm theo đó cũng có model cái chìa khóa.

Có 3 phiên bản của cánh cửa và 1 phiên bản của chìa khóa, liệt kê bên dưới.

Một mặt của cánh cửa rộng 83.6mm và cao 165.1mm. Mặt trước của cái vali rộng 83.6mm và cao 55mm.

Bản in cần filament màu nâu, vàng và đen.

Solid

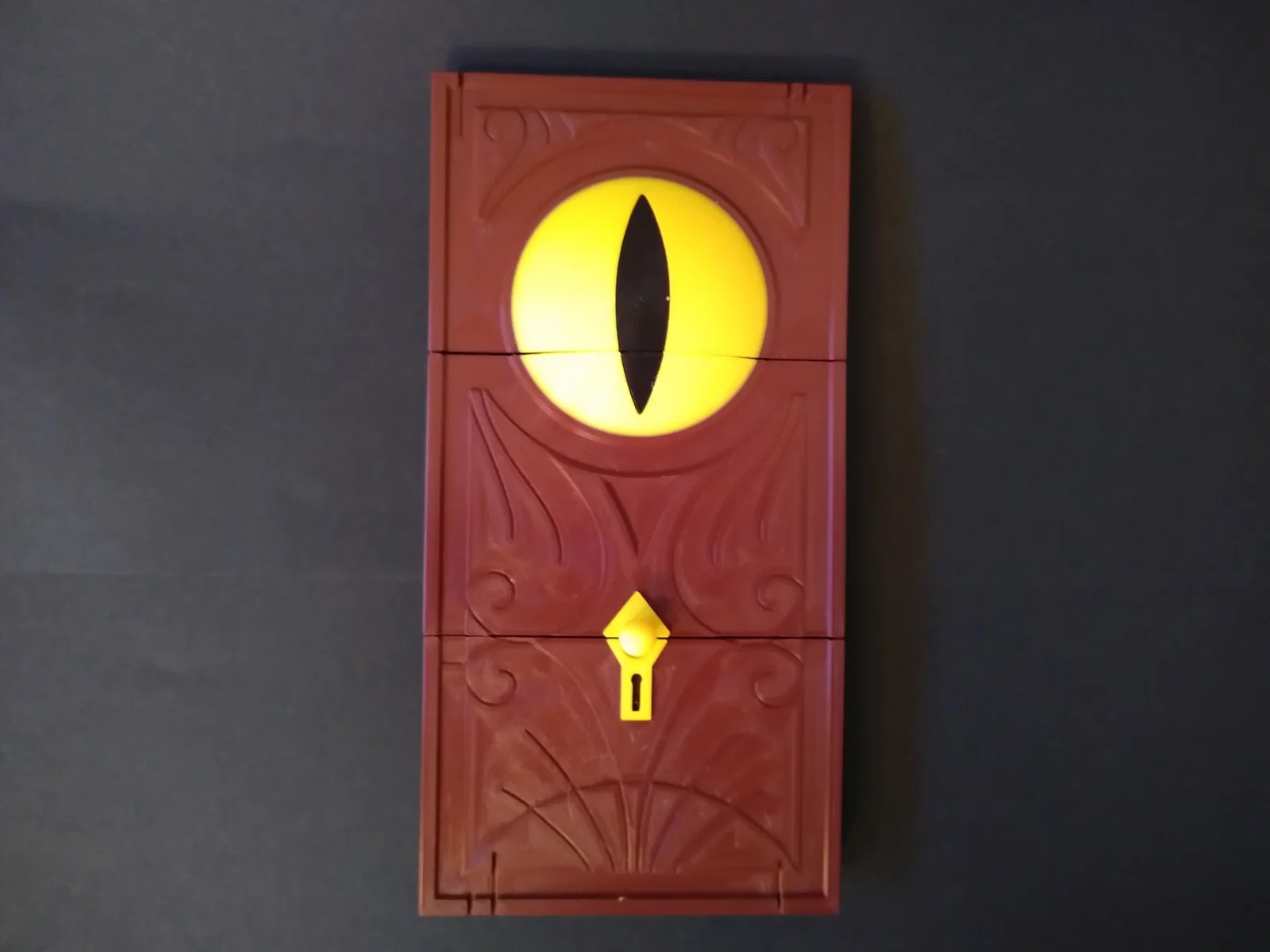

Đây là model đơn giản của mặt trước cánh cửa. Phiên bản này có 2 file.

• “toh_door-solid.stl” cho cánh cửa
• “toh_door-eye_filling.stl” cho phần đen của con mắt

Cả hai có thể in ở layer height 0.1mm. Với “toh_door-solid”, bắt đầu bằng filament màu nâu và đổi sang màu vàng ở mức 2.6mm.

Hinge

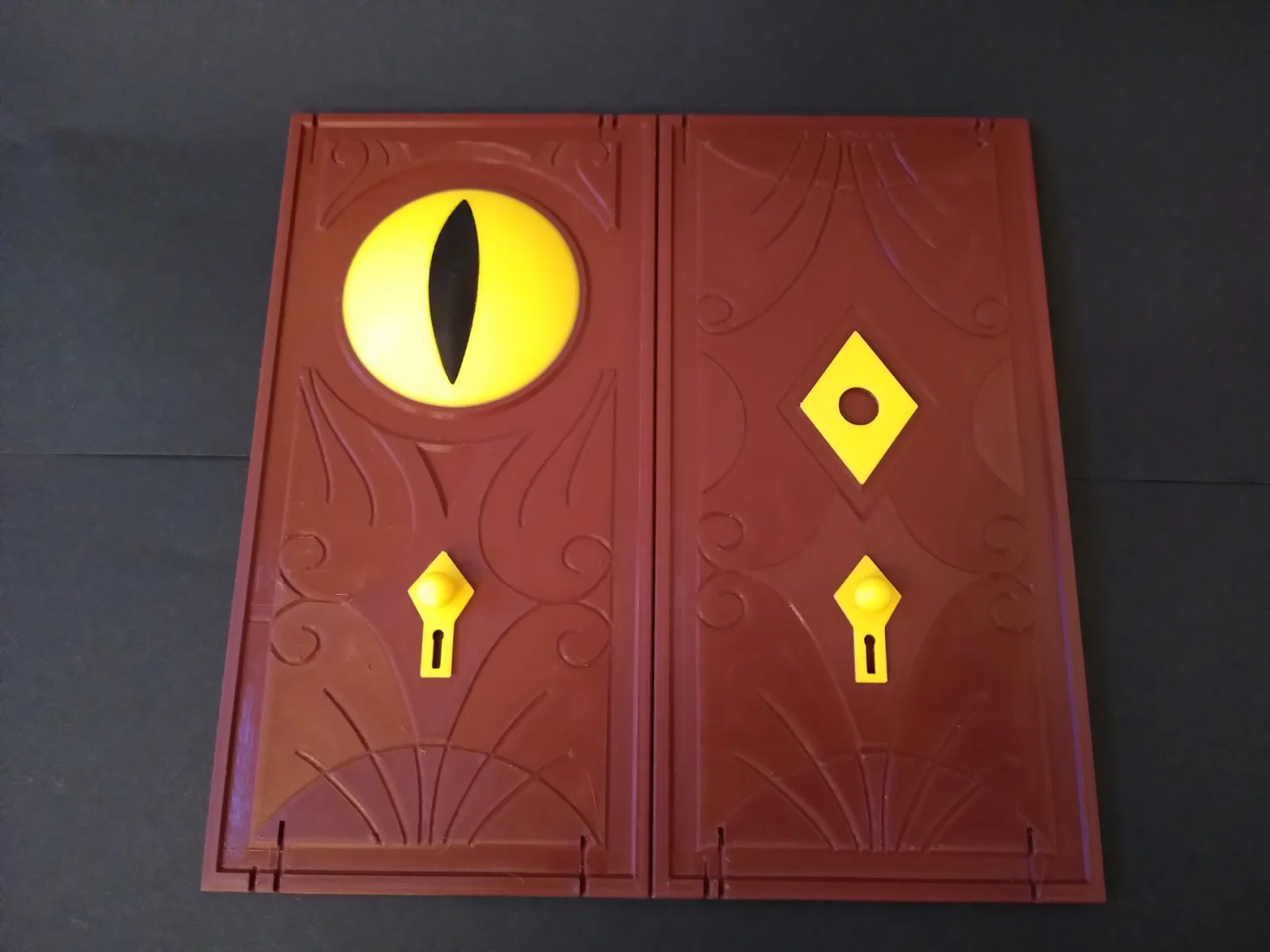

Đây là model gồm mặt trước và mặt sau của cánh cửa, nối với nhau bằng bản lề. Phiên bản này có 2 file.

• “toh_door-hinge.stl” cho cánh cửa
• “toh_door-eye_filling.stl” cho phần đen của con mắt

Cả hai có thể in ở layer height 0.1mm. Với “toh_door-hinge”, bắt đầu bằng filament màu nâu và đổi sang màu vàng ở mức 4.1mm.

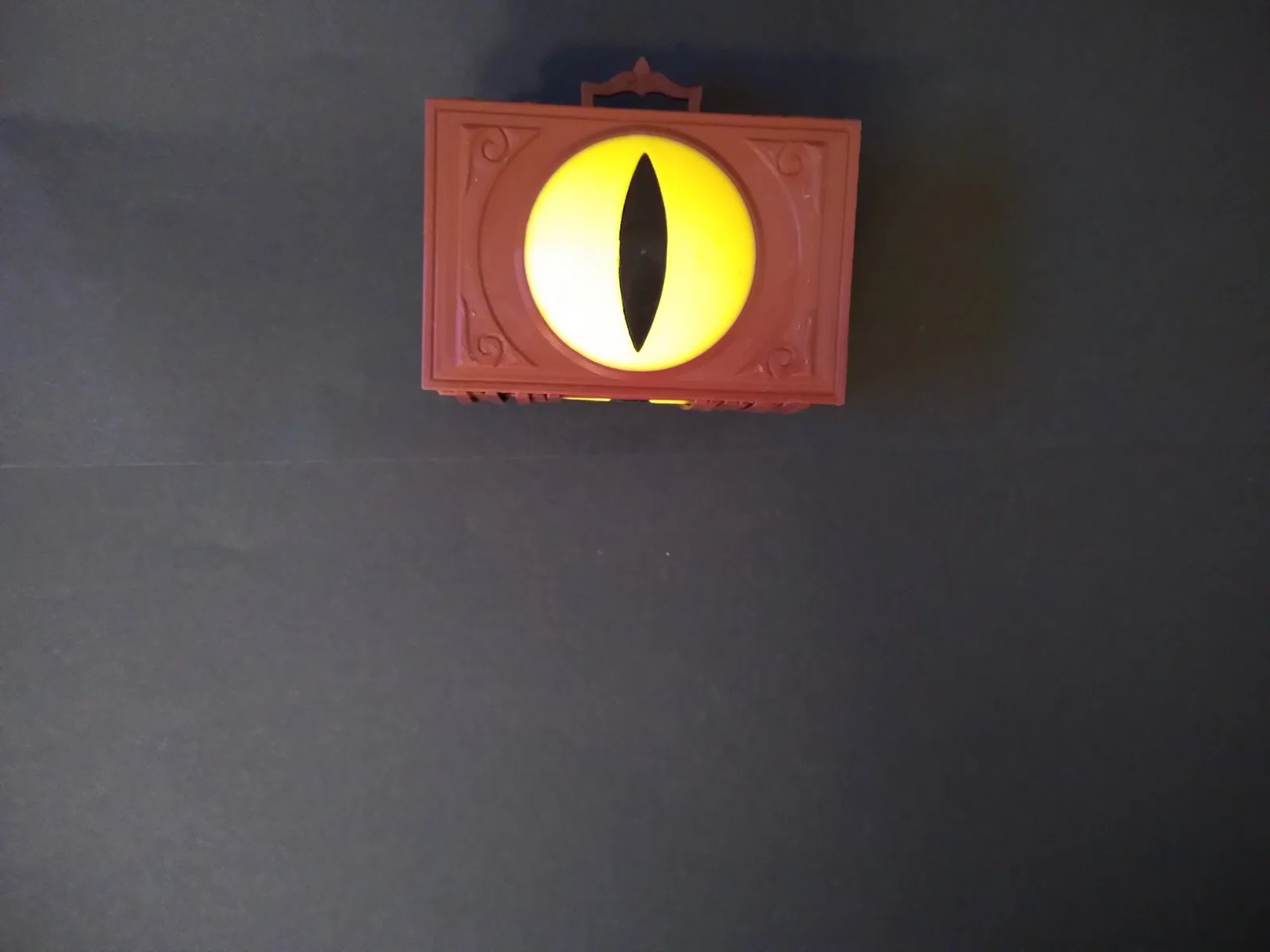

Suitcase

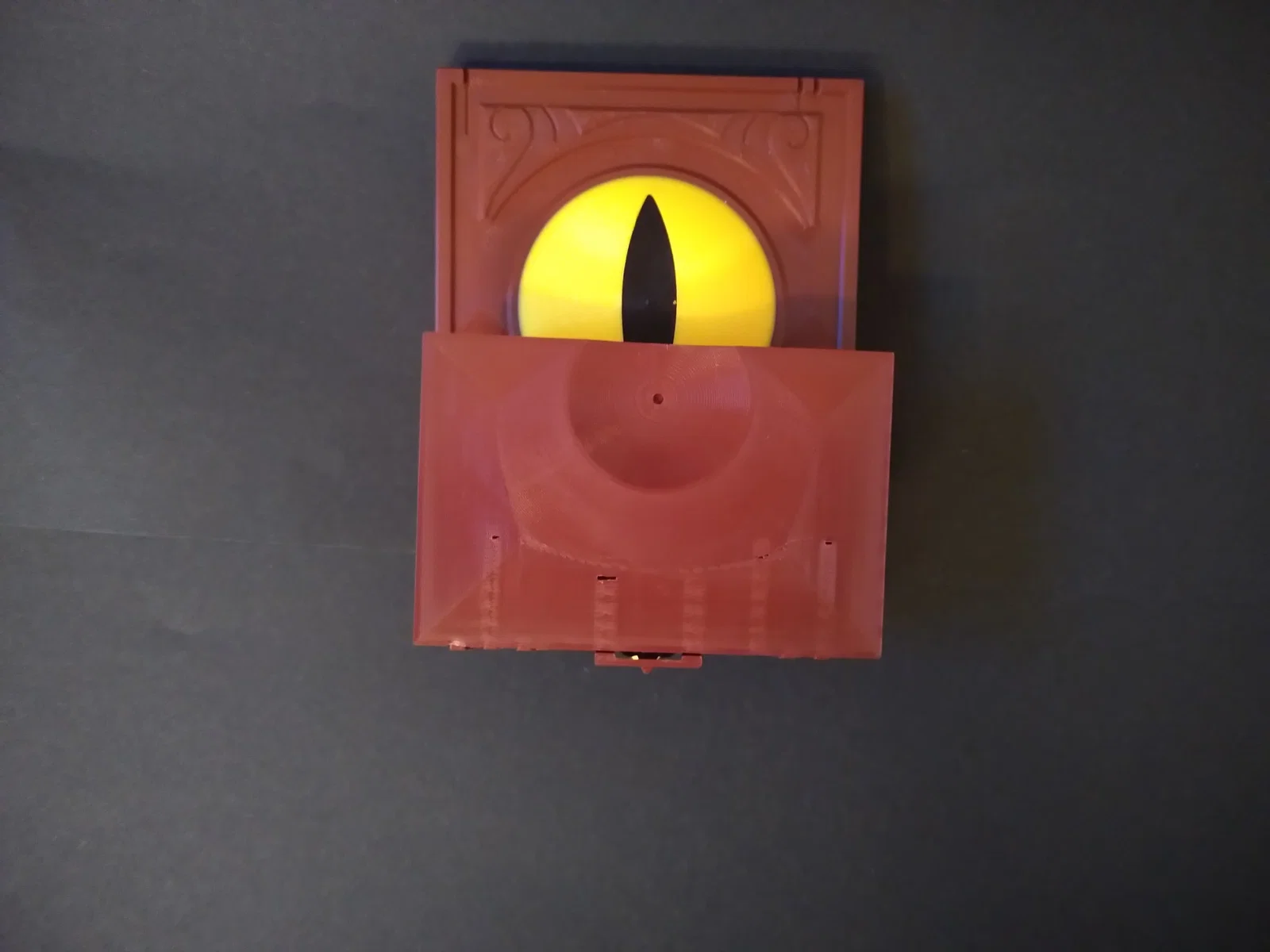

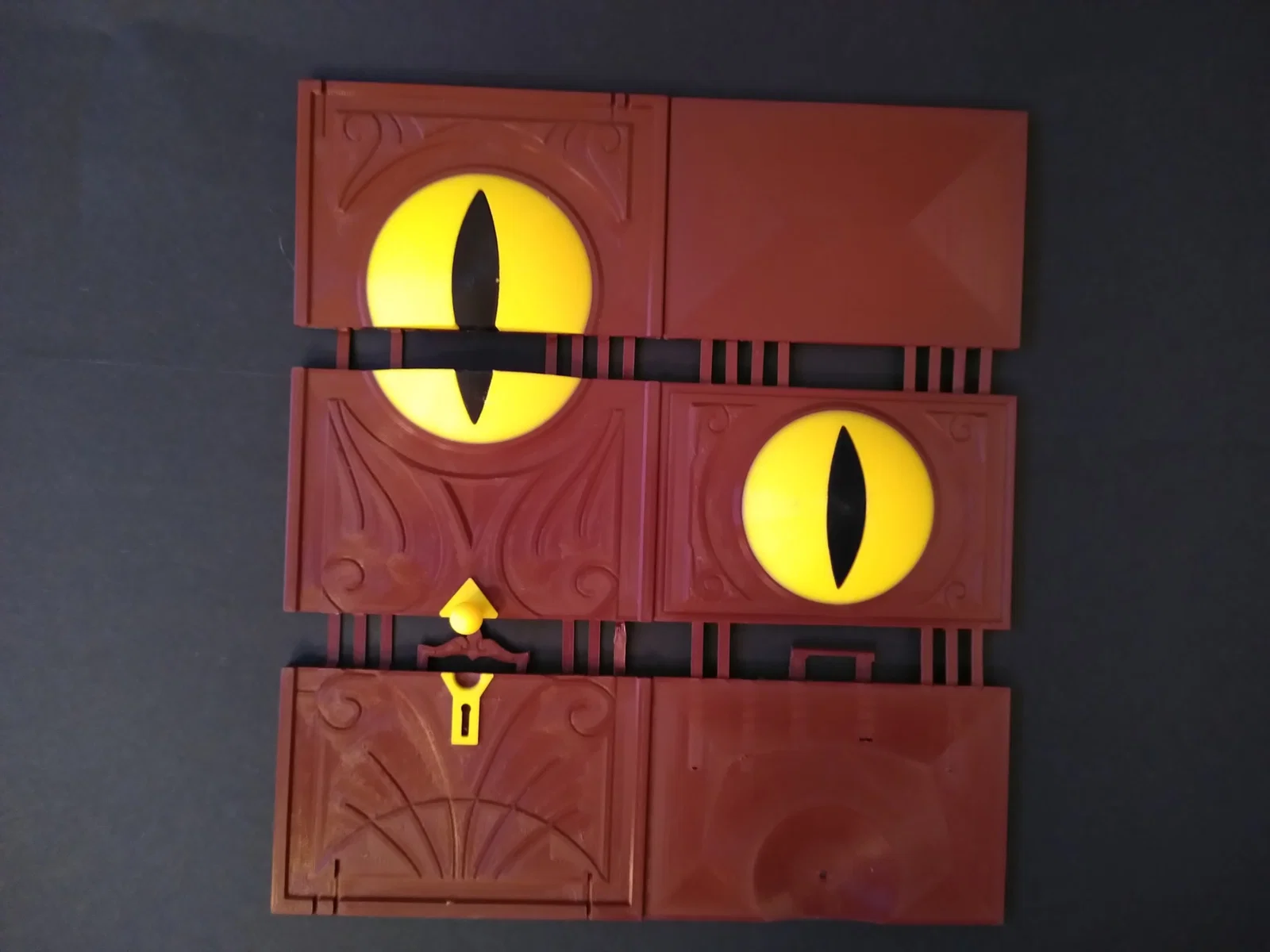

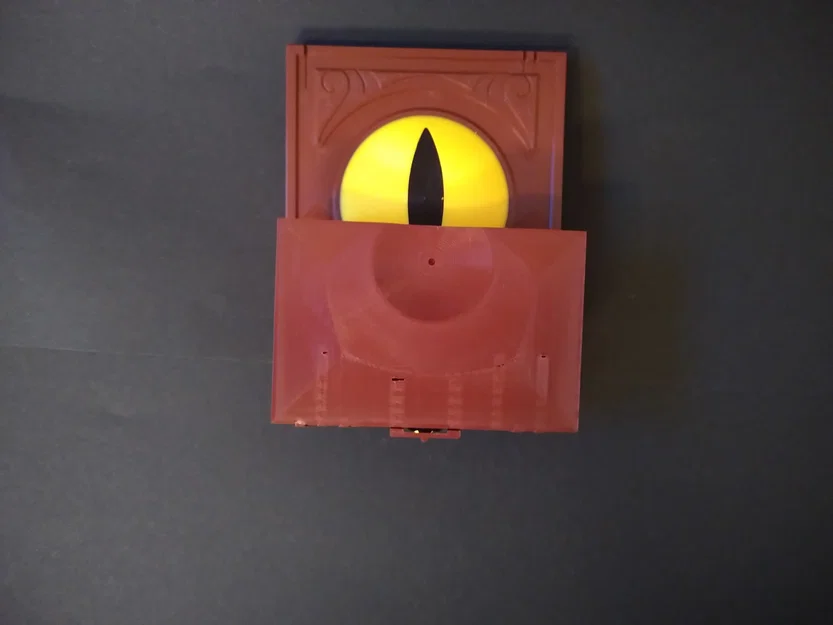

Đây là model mặt trước của cánh cửa có thể gập lại thành một cái vali. Đây là phiên bản phức tạp nhất. Có 4 file.

• “toh_door-suitcase.stl” cho cánh cửa
• “toh_door-suitcase_eye_top.stl” cho phần trên của phần đen con mắt trên cánh cửa
• “toh_door-suitcase_eye_bot.stl” cho phần dưới của phần đen con mắt trên cánh cửa
• “toh_door-suitcase_eye_back.stl” cho phần đen của con mắt ở mặt trước của cái vali

Tất cả có thể in ở layer height 0.1mm. Các phần con mắt có thể in chung với nhau.

“toh_door-suitcase” cần supports trên buildplate. Bắt đầu bằng filament màu nâu và đổi sang màu vàng ở mức 4.9mm.

Phiên bản này dùng rất nhiều bản lề nhỏ, được in trực tiếp lên buildplate. Nhớ canh sao cho mọi thứ bám dính tốt ở lớp đầu tiên.

Việc gỡ hết supports và “mở” các bản lề lần đầu sẽ hơi khoai. Mình khuyên dùng tua-vít nhỏ hoặc dao nhỏ. Có dư bản lề khá nhiều nên nếu trong lúc thao tác có gãy vài cái thì cũng không sao.

Key

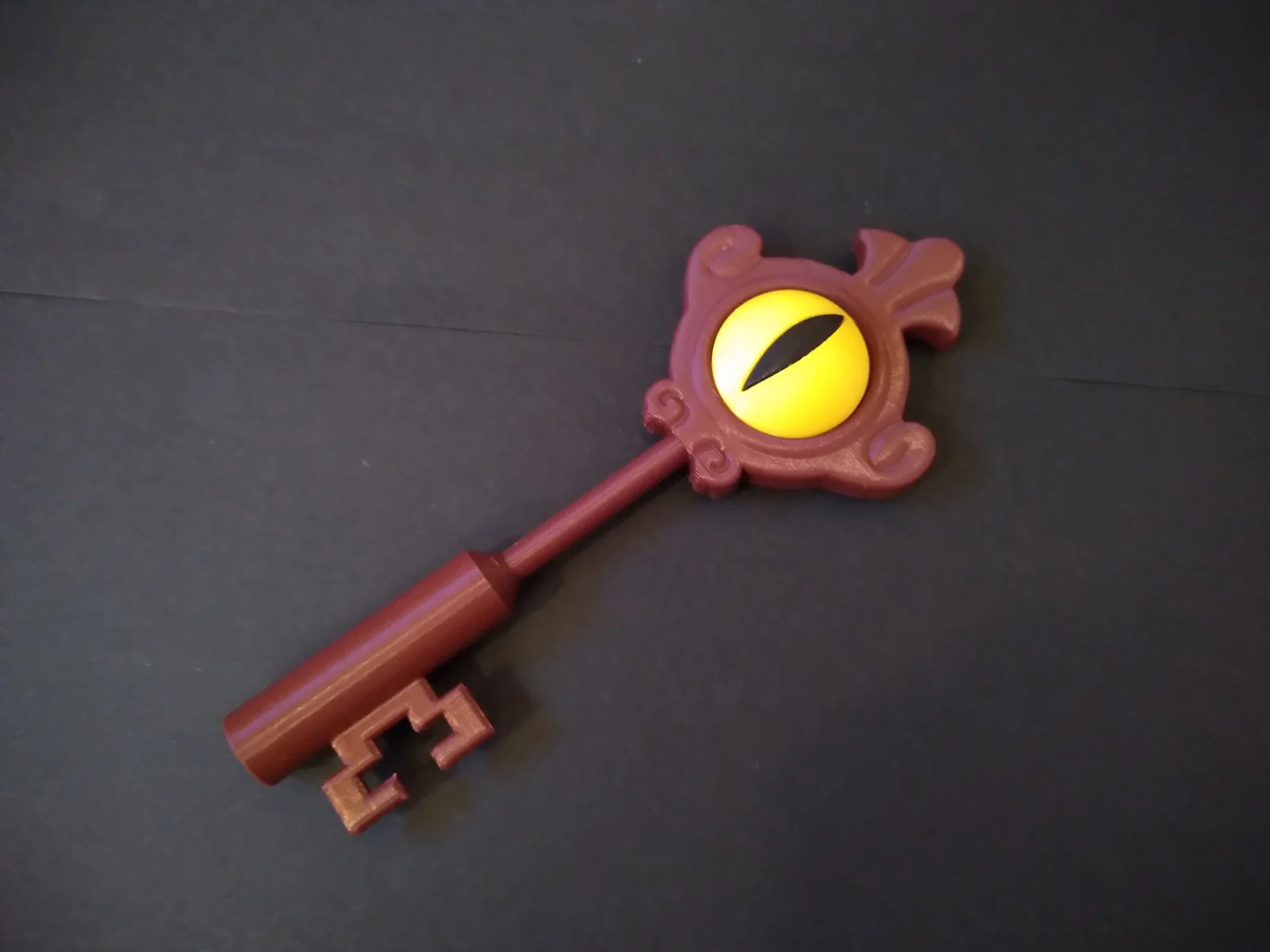

Đây là model chìa khóa portal. Có 3 file:

• “toh_door-key.stl” cho phần thân chính của chìa khóa
• “toh_door-key_eye.stl” cho phần vàng của con mắt
• “toh_door-key_eye_filling.stl” cho phần đen của con mắt

Các phần con mắt được in ở layer height 0.1mm. Phần thân chìa khóa được in ở layer height 0.15mm.

“toh_door-key.stl” cần supports. Hãy đặt supports thành “For support enforcers only” và thêm “toh_door-key_support_enforcer.stl” như một support enforcer.

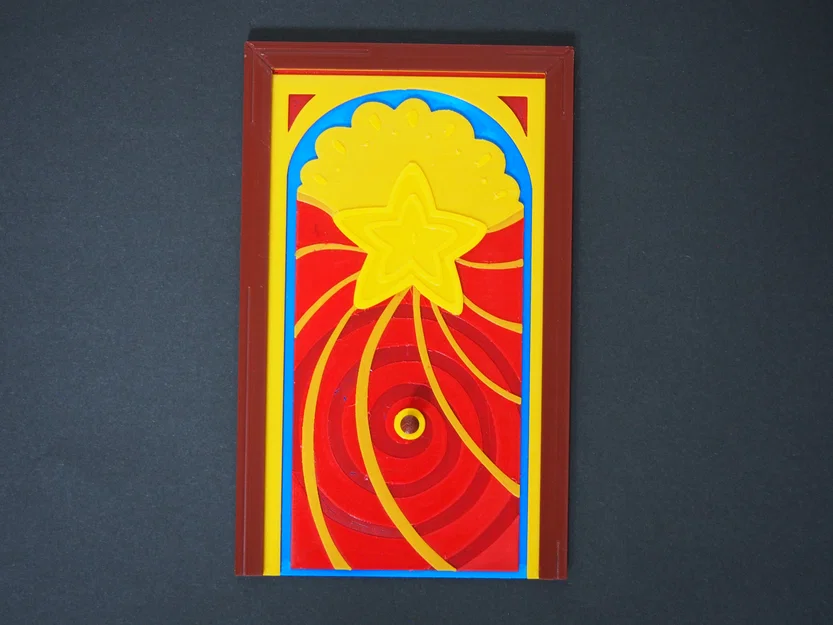

Epilogue

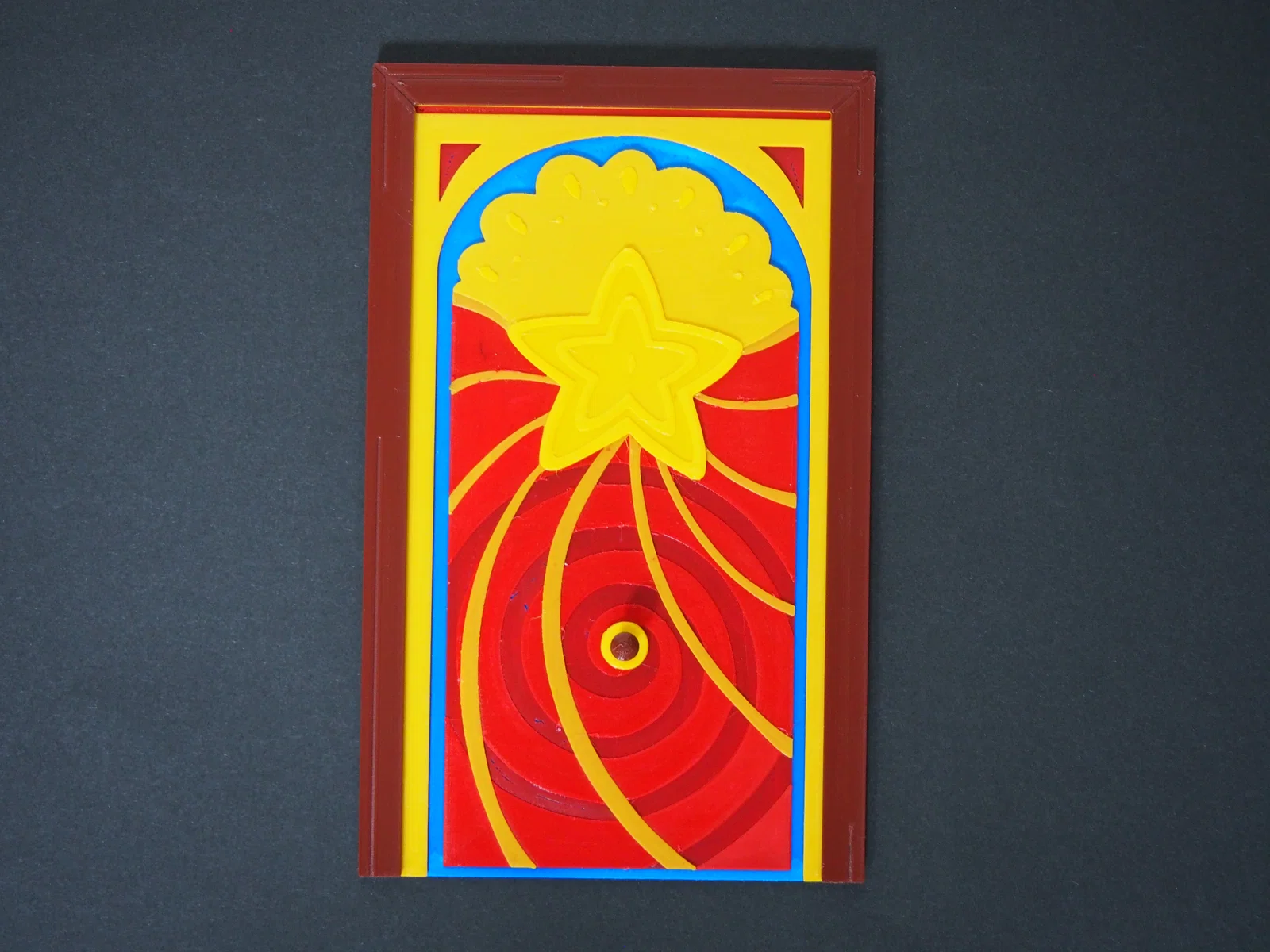

Model cánh cửa trong đoạn epilogue của S3E3 Watching And Dreaming.

101mm x 163mm x 13mm

In ở layer height 0.2mm. Không cần supports. Khuyến nghị bật ironing. Mình cũng khuyên đặt top fill pattern là concentric.

Mình dùng 4 màu - Xanh dương, Đỏ, Vàng và Nâu. Các mốc đổi filament của mình là:

• bắt đầu với xanh dương
• đổi sang đỏ ở mức 1.8mm
• đổi sang vàng ở mức 2.2mm
• đổi sang nâu ở mức 3.3mm

Đó là các mốc đổi filament trong các file đã pre-sliced. Nhưng bạn cũng có thể đổi nhiều lần hơn (để màu chính xác hơn) hoặc ít hơn (nếu muốn in dễ hơn hoặc không có nhiều màu như vậy).

Nếu bạn muốn ủng hộ mình, bạn có thể làm qua link này: https://ko-fi.com/printingdaniel#

[UPDATE 2023-04-24] Đã thêm Epilogue Door
