Lưới lọc, nút chặn & miếng đệm thoát nước cho bồn rửa bếp và phòng tắm

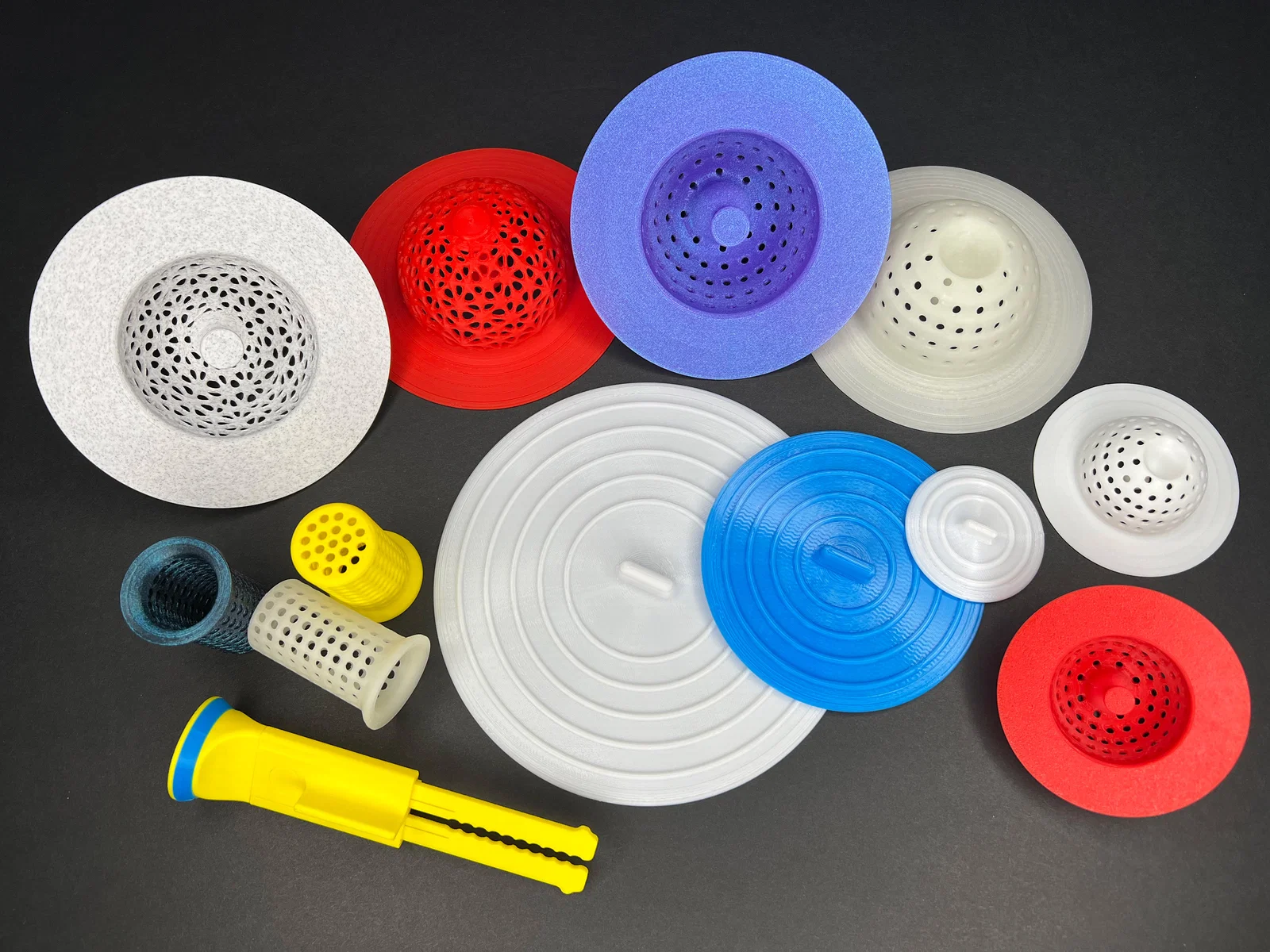

Bộ sưu tập lưới lọc (drain strainer), nút chặn (stopper) và miếng đệm thoát nước (drain pad) cho nhà bếp và phòng tắm. Xài tốt cho bồn rửa chén (kitchen sink), lavabo (bathroom sink), bồn rửa phụ/giặt (utility sink), bồn tắm (bathtub), và chắc còn nhiều chỗ khác nữa!

Trước khi in, vui lòng xem danh sách mẫu và kích thước tương ứng, kèm một vài ghi chú thêm bên dưới.

Ghi chú chung:

• Mẫu duy nhất cần support là Part 4 (sink_stopper_4_fin) của Bathroom Sink Drain Stopper (Experimental).
• Không cần brim cho bất kỳ mẫu nào trong bộ này.
• Pattern bề mặt top/bottom dạng Concentric hoặc Archimedean Chords chạy rất ổn cho nhiều mẫu vì đa phần là hình tròn.

Kitchen Sink Drain Strainer

• Đường kính ngoài: 111.5mm
• Đường kính rổ lọc: 66mm
• Độ sâu rổ lọc: 32.6mm

Voronoi Kitchen Sink Drain Strainer (Experimental)

• Đường kính ngoài: 111.5mm
• Đường kính rổ lọc: 68mm
• Độ sâu rổ lọc: 36.3mm

Utility Sink Drain Strainer

• Đường kính ngoài: 72mm
• Đường kính rổ lọc: 42.6mm
• Độ sâu rổ lọc: 25mm

Bathroom Sink Drain Strainer

• Đường kính phía trên: 33mm
• Đường kính rổ lọc: 26mm
• Chiều cao: 51mm

Bathroom Sink Drain Stopper (Experimental)

• Đường kính phía trên: 33mm
• Đường kính trục (shaft): 28mm
• Chiều cao: 130mm
• Vòng (part 5) bắt buộc phải in bằng filament TPU (hoặc loại tương tự)

Large Drain Stopper Pad

• Đường kính: 150mm
• Filament TPU (hoặc loại tương tự)
• Engineering plate (hoặc loại bề mặt in trơn tương tự)

Medium Drain Stopper Pad

• Đường kính: 100mm
• Filament TPU (hoặc loại tương tự)
• Engineering plate (hoặc loại bề mặt in trơn tương tự)

Small Drain Stopper Pad

• Đường kính: 50mm
• Filament TPU (hoặc loại tương tự)
• Engineering plate (hoặc loại bề mặt in trơn tương tự)

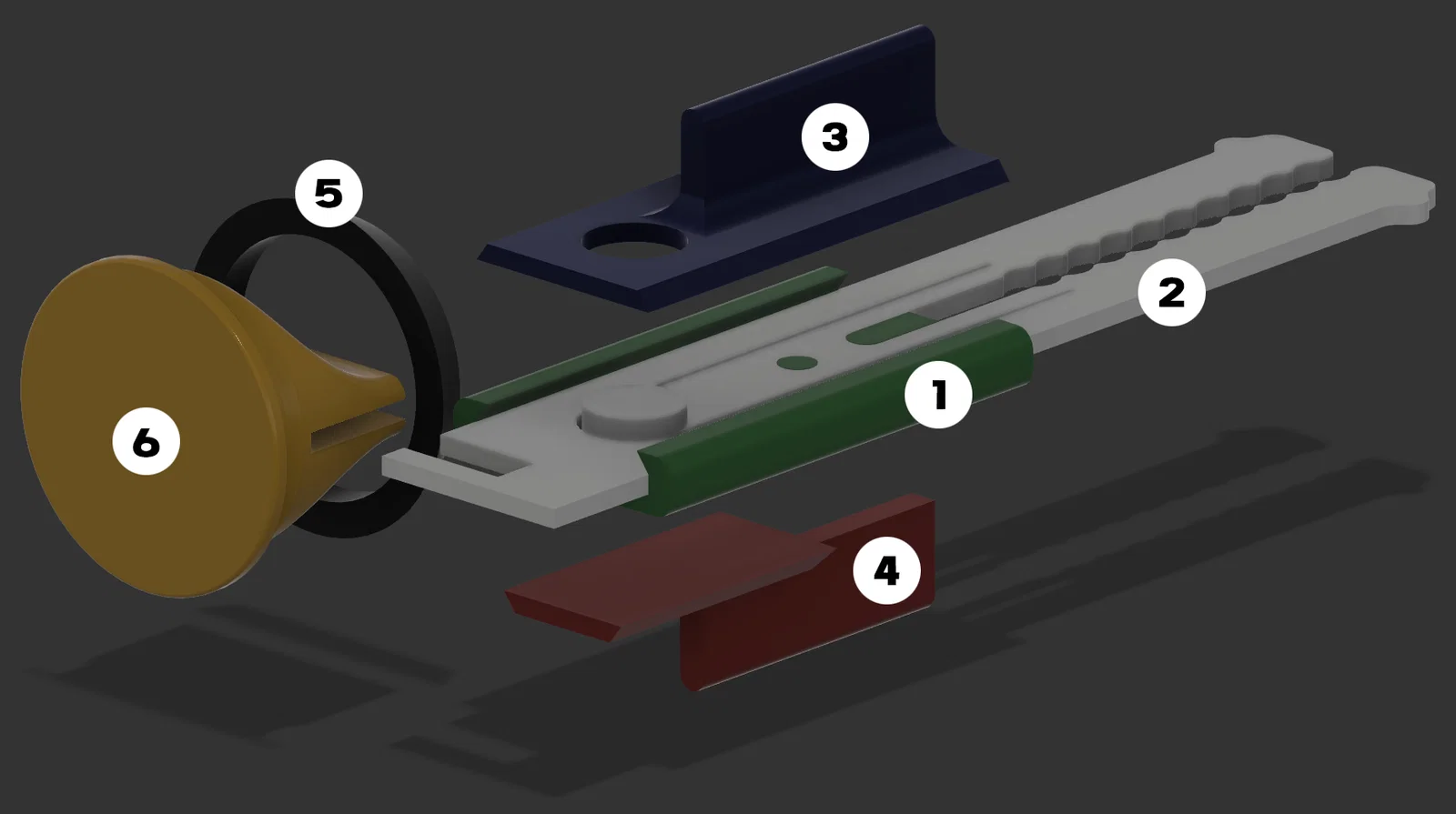

Hướng dẫn lắp Bathroom Sink Drain Stopper (Experimental)

1. Lắp số 2 vào số 1. Thử bóp các “răng” của số 2 sát lại, rồi đưa vào số 1 theo góc từ trên xuống. Sau đó trượt phần răng xuống, tới chỗ vòng tròn thì nhấc phần giữa của số 2 lên để khóa đúng vị trí.
2. Trượt số 3 vào số 1 (ở phía trên số 2) đồng thời nhấn xuống cái tab hình tròn của số 2 để nó khóa vào vòng tròn của số 3.
3. Trượt số 4 vào phía đối diện.
4. Bóp số 5 để luồn vòng qua số 6. Kéo xuống một bên của vòng (5) cho tới khi nó “bật” vào đúng chỗ. Làm bước này dễ nhất ở các mặt rộng của số 6. Sau đó làm tương tự phía còn lại để vòng (5) bật vào hoàn toàn.
5. Trượt số 6 ngang vào rãnh (notch) ở phía trên của số 2.

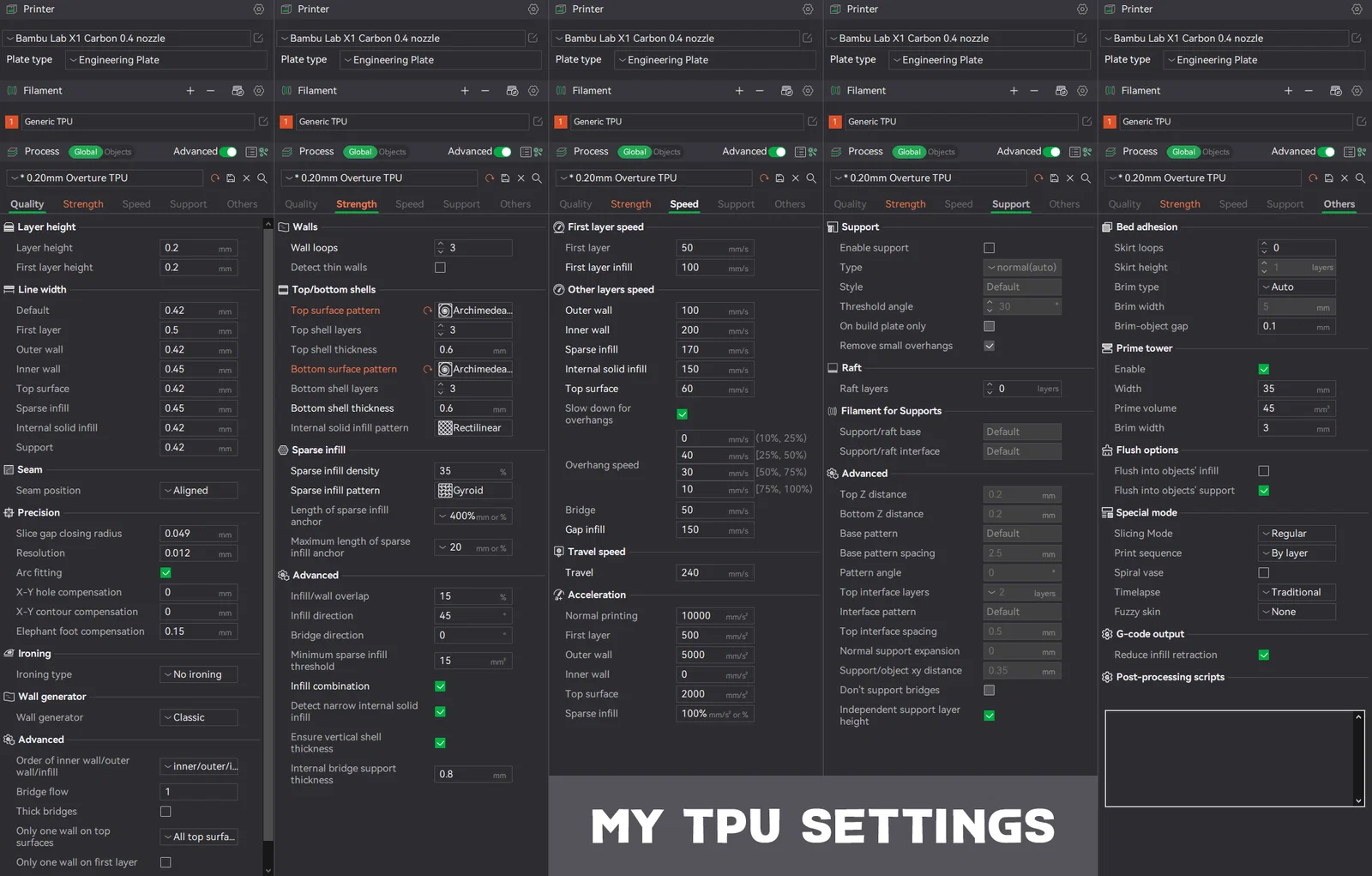

Thiết lập TPU của mình

Mình biết cái này có thể giúp được vài bạn nên mình để kèm các thông số slicer mình dùng cho TPU.
