Kẹp giữ cọ + mép gạt sơn cho thùng sơn (parametric)

Cập nhật: Đã thêm file Fusion360 dạng parametric, xem bên dưới để chỉnh các tham số.

Để sơn nhà và nội thất, mình (và đa số thợ sơn chuyên) thường sơn từ một cái thùng sơn bằng thép. (Bạn chỉ chắt ra lượng cần dùng từ lon lớn. Và lon 2.5l / nửa gallon xài một hồi cũng hơi nặng 😉).

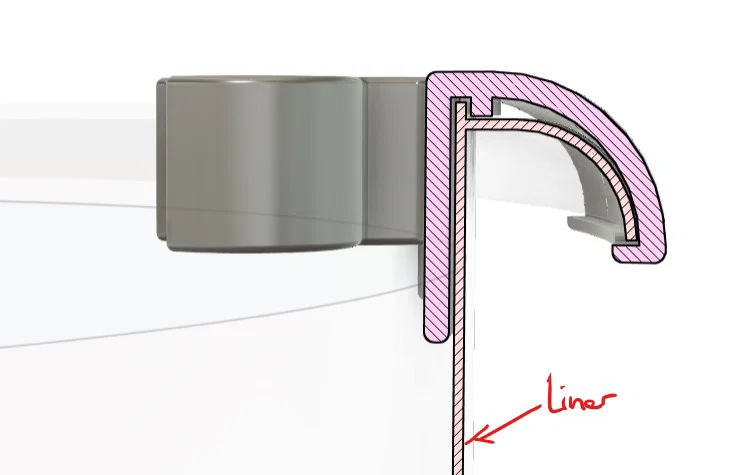

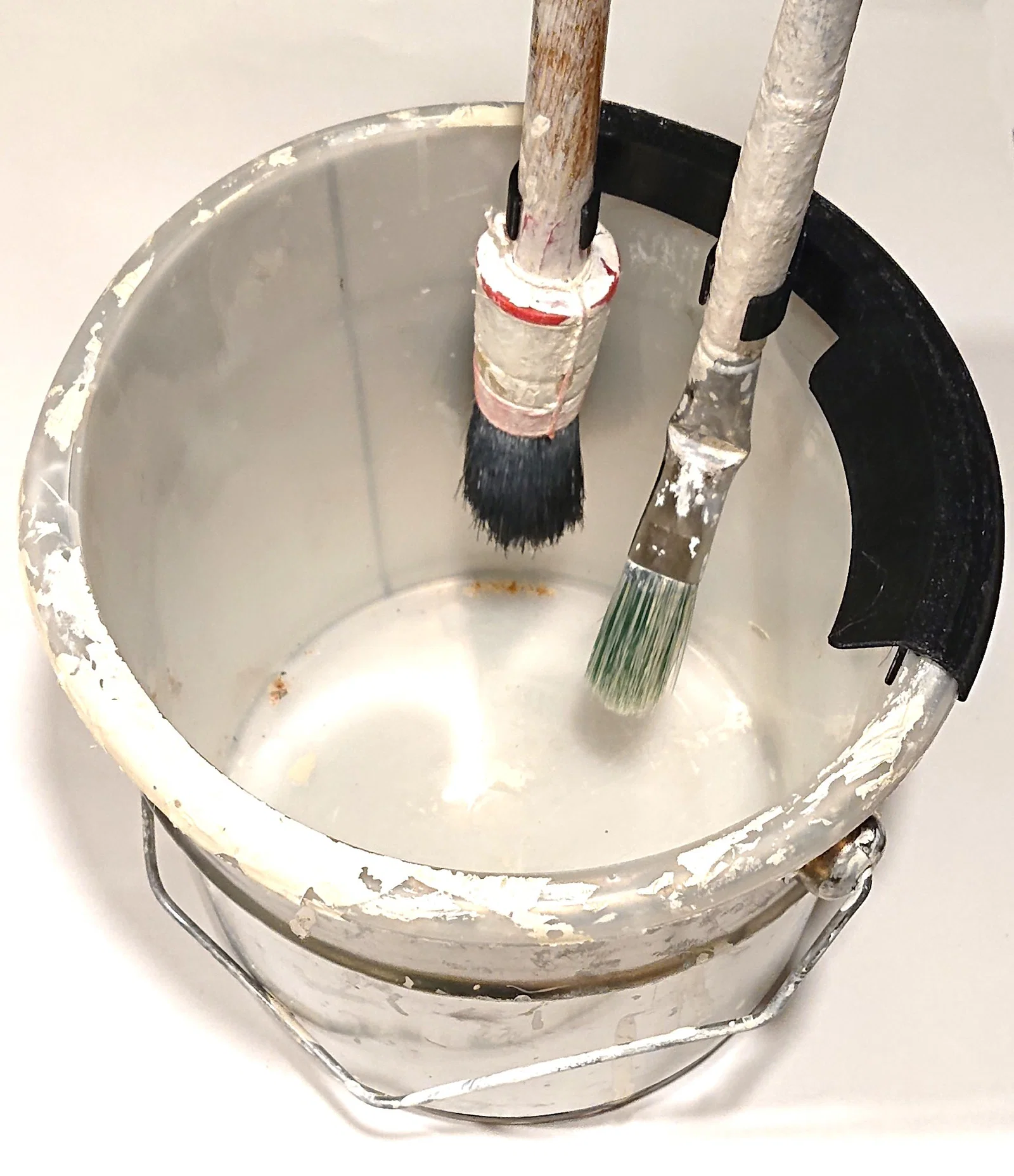

Với thùng thép thì có loại liner nhựa rẻ, giúp thay và cất sơn cho tiện. Mình lại thiếu một cái kẹp giữ cọ, vì thường mình dùng ít nhất hai cây cọ (cọ thường + cọ tỉa). Nhiều lúc cần rảnh hai tay, mà thả cọ thẳng vô sơn thì bừa bộn lắm. Mấy cái kẹp này gài (clip) trực tiếp lên loại liner thùng sơn kích thước phổ biến (ít nhất là chỗ mình… Trong hình có mặt cắt của cái liner này).

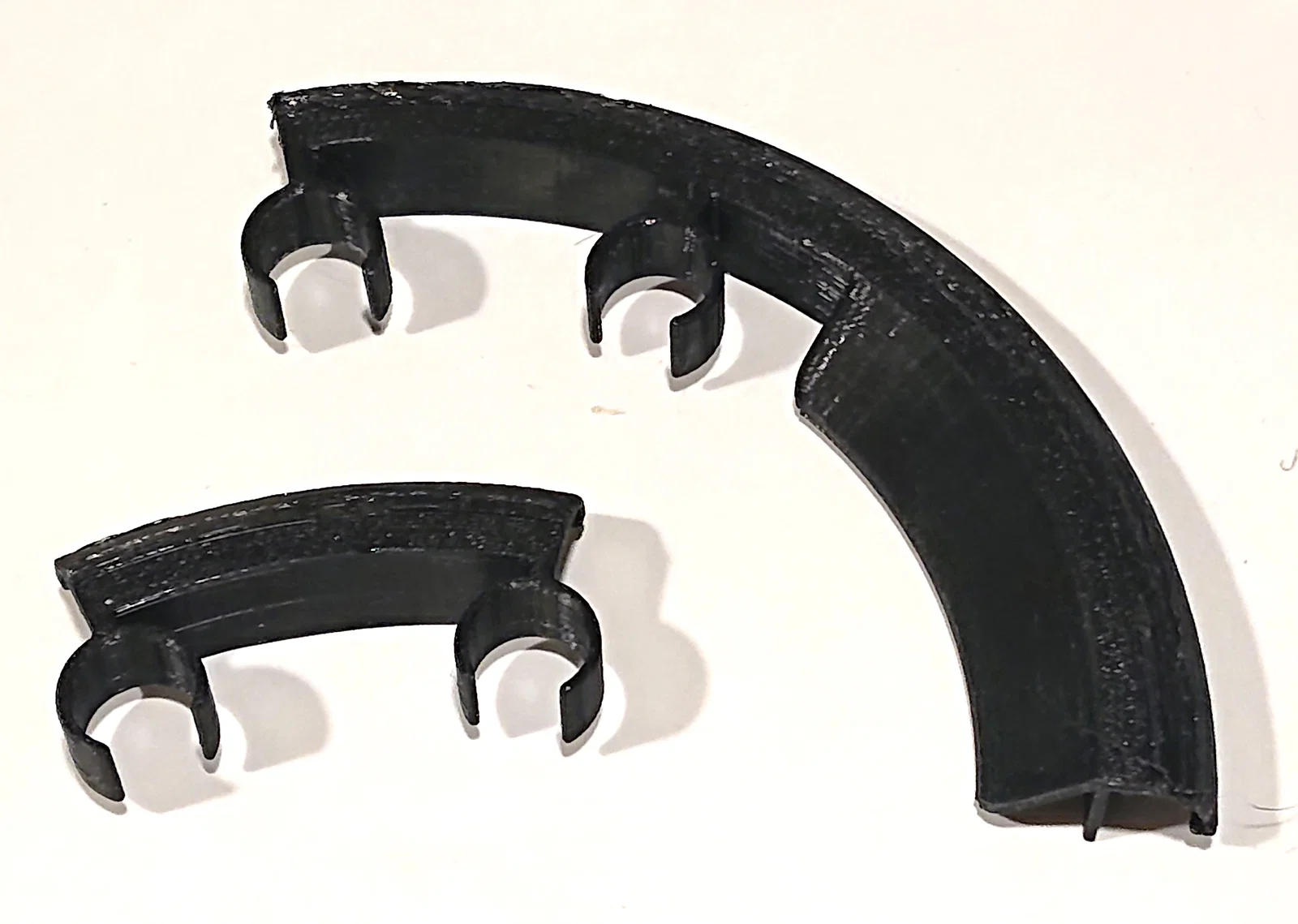

Mình làm 2 phiên bản:
- A chỉ có 2 kẹp giữ cọ.
- B có thêm một mép để gạt bớt sơn trên cọ. Sạch hơn so với gạt lên mép thùng: giảm khả năng nhỏ sơn xuống sàn.
Mình thuận tay trái, nếu bạn thấy mép gạt hợp ở phía còn lại thì cứ mirror chi tiết là được.

In 3D

In bằng PETG, nozzle 0.4mm và extrusion width 0.6mm.

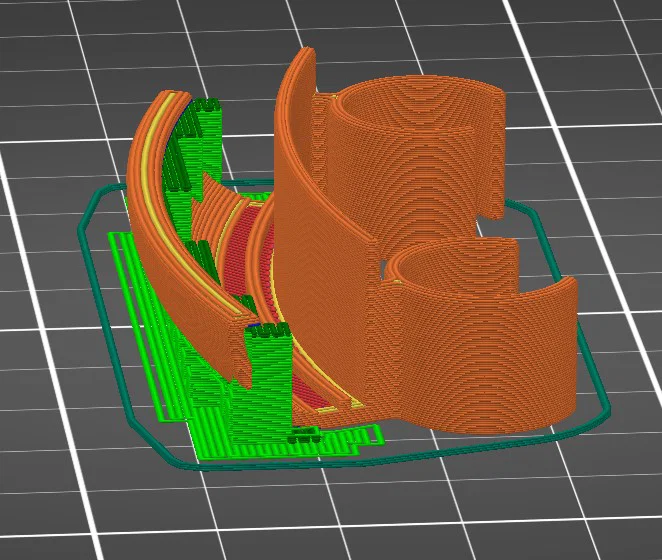

In úp ngược, bật support cho phần mép cong và cái gờ bên trong (xem ảnh chụp màn hình).

Model parametric
Model Fusion360 tạo được cả bản A và B, bạn chỉ cần export và in bản mình cần.
Có thể chỉnh model qua các parameters; những cái quan trọng nhất liệt kê dưới đây:

- ID_container và OD_container: đường kính trong và ngoài của lon sơn hoặc thùng sơn của bạn.
- clr: độ hở (clearance) giữa thùng và kẹp; để lỏng hoặc chặt hơn.
- d_clip1 và d_clip2: đường kính trong của các kẹp cọ.

(phần lip là phần gờ kẹp lên mép thùng hoặc lon sơn.)
- h_lip: chiều cao lip.
- t_lip: độ dày lip, chỉnh để bám chắc vào lon/thùng của bạn.
- r_lip: bán kính bo ở cạnh ngoài phía trên.

- x_clips: khoảng cách giữa 2 kẹp.
- x_wipe: chiều dài vùng gạt sơn.
- x_clip_wipe: khoảng cách giữa kẹp và vùng gạt.
- w_wipe: bề rộng vùng gạt.
- t_wall: độ dày thành.

Như thường lệ, mình rất hoan nghênh mọi góp ý và đề xuất để cải thiện.

Bart
