Bin tùy biến cho hộp Harbor Freight (Customizable Bins for Harbor Freight Cases)

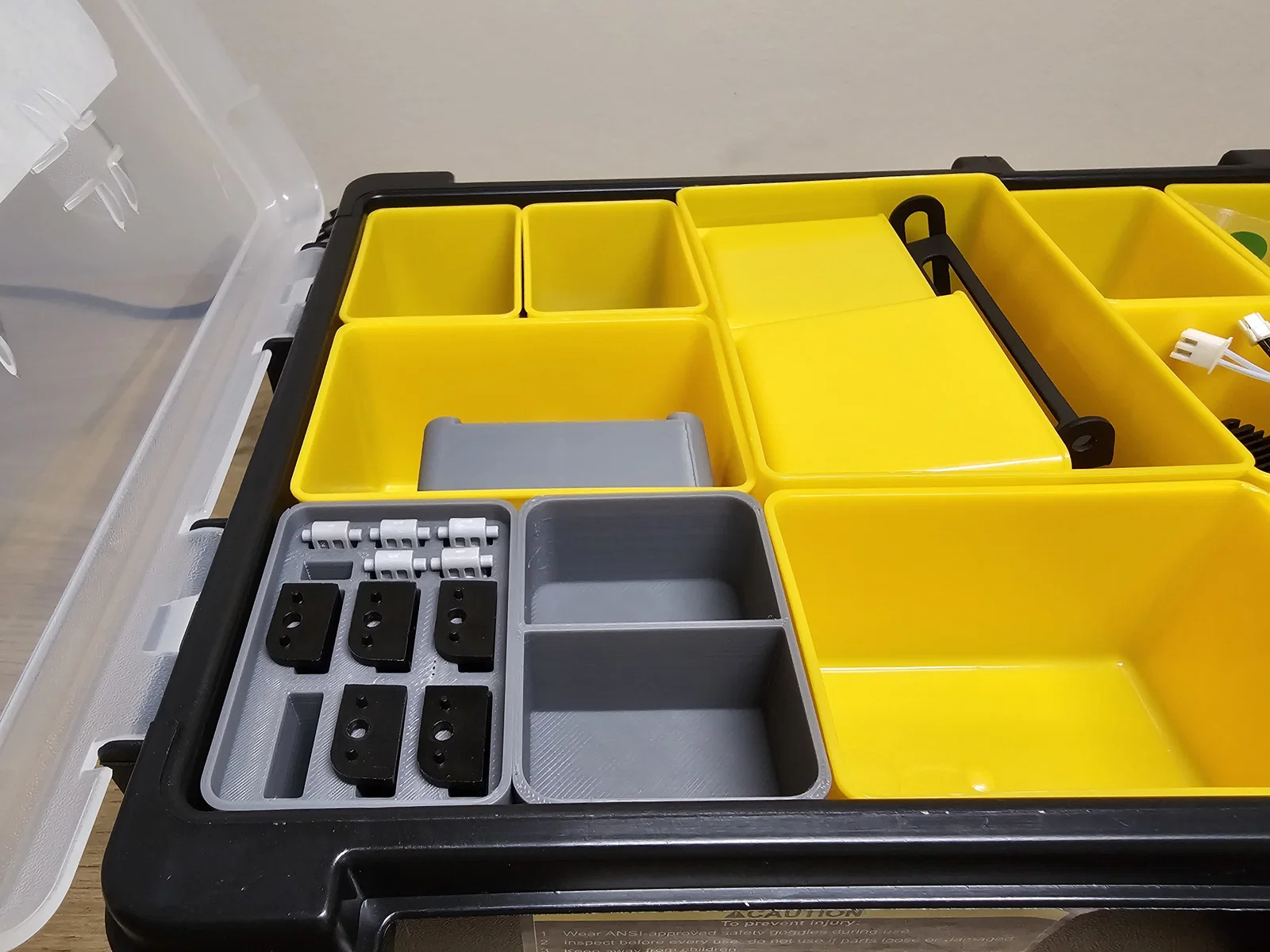

Chào mọi người! Giống như đa số maker và dân thích mày mò, khu làm việc của mình đôi khi bị “ngập” bởi print, linh kiện và dự án tới mức bừa bộn không xài nổi. Mấy cái bin tùy biến này cho hộp đựng linh kiện Harbor Freight loại small và medium là một phần trong kế hoạch nhiều hướng của mình để kéo mọi thứ về lại trật tự. Model gốc (cái organizer BambuLabs Wiper và Cutter thấy ở hình thumbnail) là do mình tình cờ thấy một bài làm rất hay của Distephano (xem trên Reddit). Nhưng khi mình in phiên bản của bạn ấy, mình nhận ra có khá nhiều thể tích bị “ăn” bởi infill—đáng lẽ có thể tận dụng để chứa được nhiều đồ hơn. Ý tưởng làm một phiên bản có thể xếp chồng của model Distephano cứ lởn vởn trong đầu vài tuần, rồi thành ra ý tưởng này: bin tùy biến cho hệ hộp HF.

Các bin này tùy biến rất mạnh nhờ tính năng Configuration của Onshape, cho phép thêm inner fillets, vách ngăn (dividers), bin xếp chồng/bin nửa chiều cao (half height), và nhãn (labels). Mình đã upload vài ví dụ theo các cấu hình đó. Những bin chuyên dụng hơn như Bambulab Wiper và Cutter Bin có thể làm bằng cách bắt đầu từ một bin được tùy biến qua giao diện này.

Đây là dự án mình làm dần dần, nên mình sẽ tiếp tục bổ sung các bin chuyên dụng khi làm ra. Ban đầu sẽ tập trung nhiều vào việc sắp xếp consumables/tools cho máy in BambuLab của mình, nhưng mình cũng sẵn sàng nghe góp ý. Nếu bạn muốn có tính năng nào hoặc loại bin cụ thể nào, cứ comment cho mình biết.

Chúc mọi người in vui!

Link tài liệu Onshape: Customizable HF Bin

Ghi chú về Tùy biến/In ấn:

• Để tự tùy biến bin của bạn, mở tài liệu Onshape ở trên và lưu một bản copy về tài khoản của bạn để bắt đầu chỉnh sửa. Cần có tài khoản, nhưng miễn phí và mình rất khuyến khích dùng cho parametric modelling!
• Chiều cao, chiều rộng và chiều dài theo “đơn vị” (unit) tương ứng với kích thước bin nhỏ nhất, và mặc định được set để vừa các hộp HF. Tuy vậy, về lý thuyết bạn có thể chỉnh để vừa các loại hộp/kiểu organizer khác.

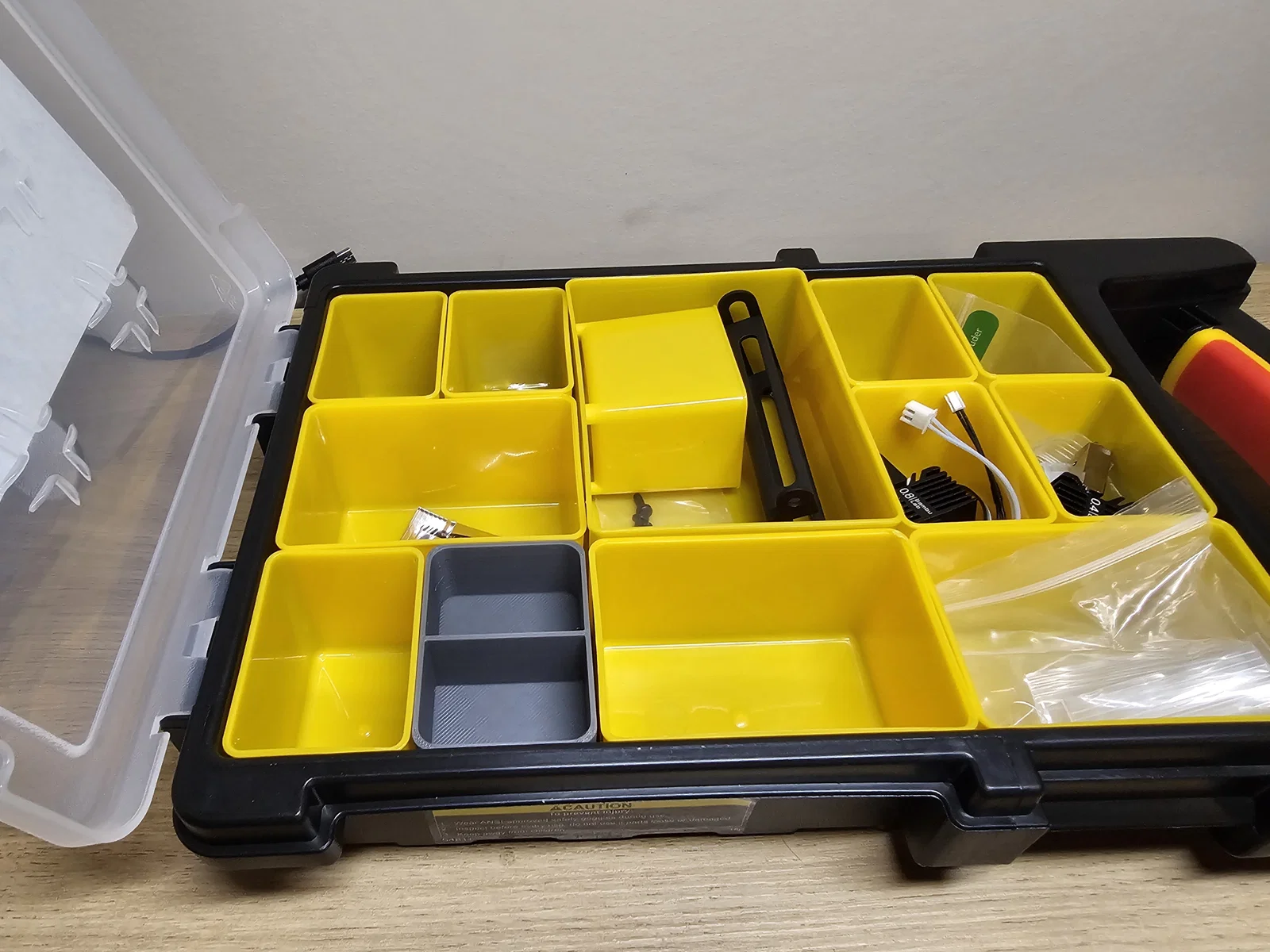

• Với hộp HF, bin cỡ lớn và cỡ medium thực ra chỉ là layout theo lưới từ bin nhỏ. Bin medium đơn giản là 2 bin nhỏ theo layout 1x2, còn bin lớn là 4 bin nhỏ theo layout 2x2 (xem bên dưới). Bạn không nhất thiết phải in đúng cái bin y như cái bạn đang thay—có thể gộp hoặc tách bin tùy nhu cầu. Tuy nhiên do khác nhau về chiều rộng và chiều dài, bin chỉ vừa theo một số hướng đặt nhất định. Nhớ để ý điểm này khi thay các bin zin!

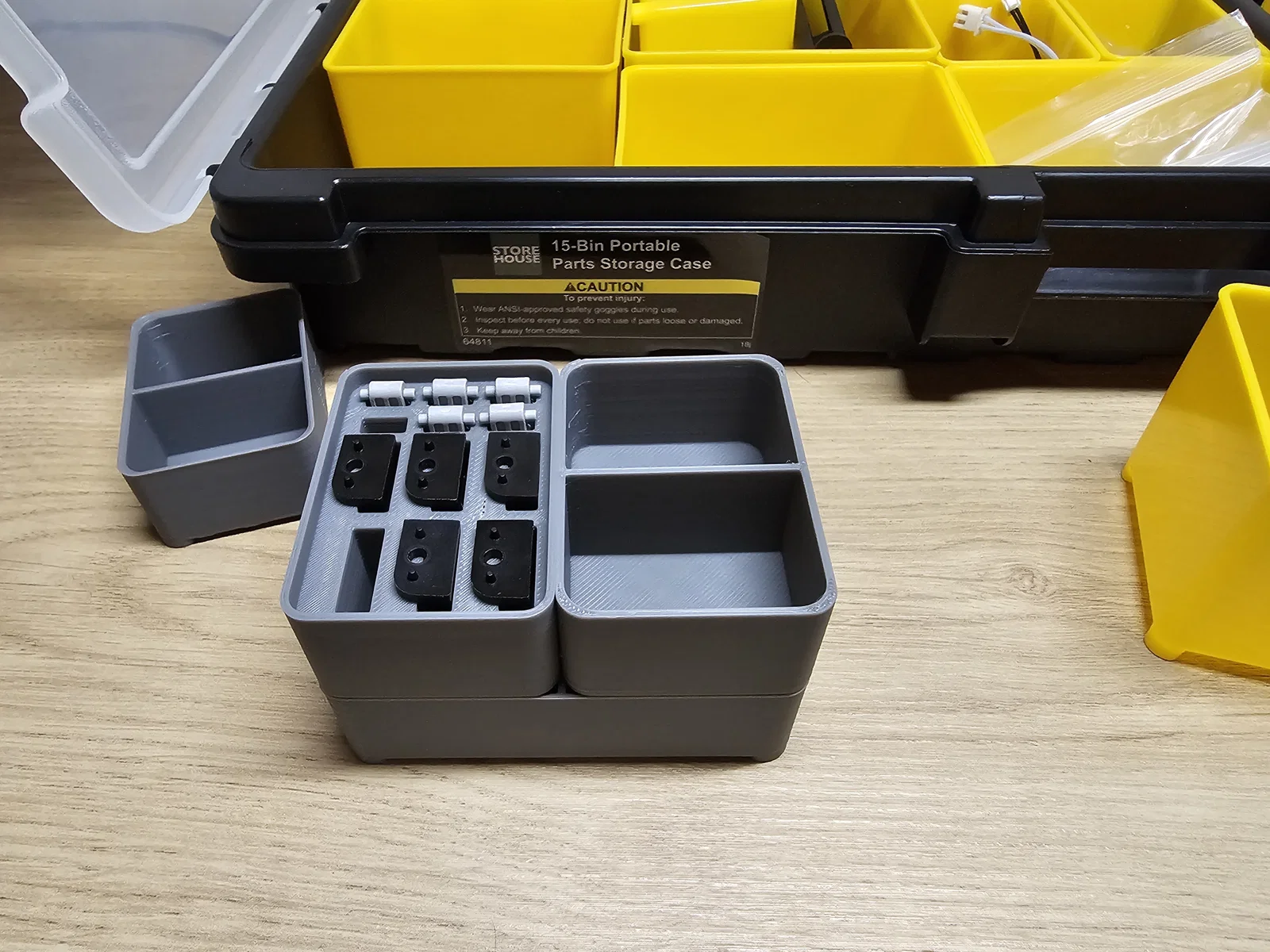

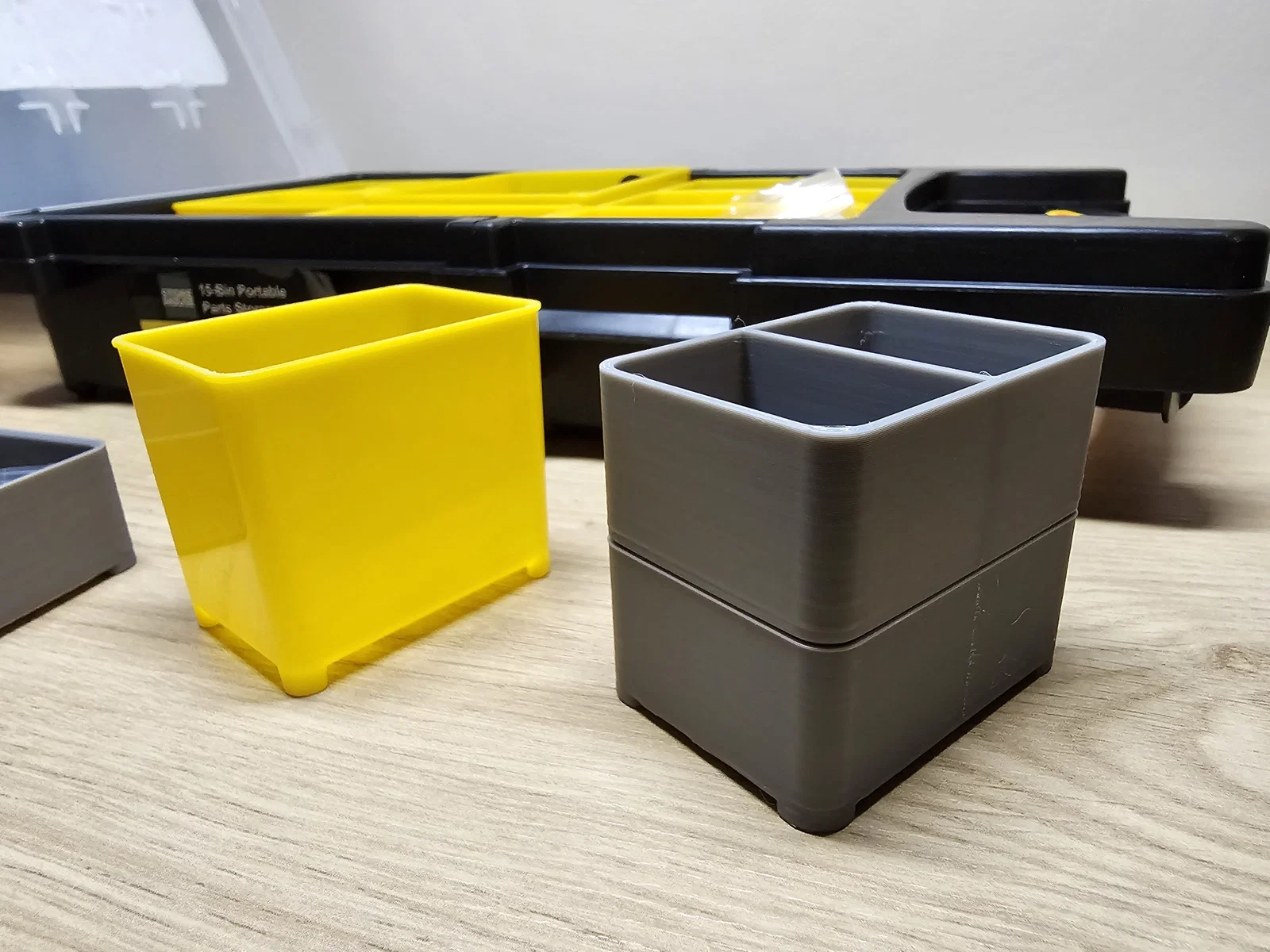

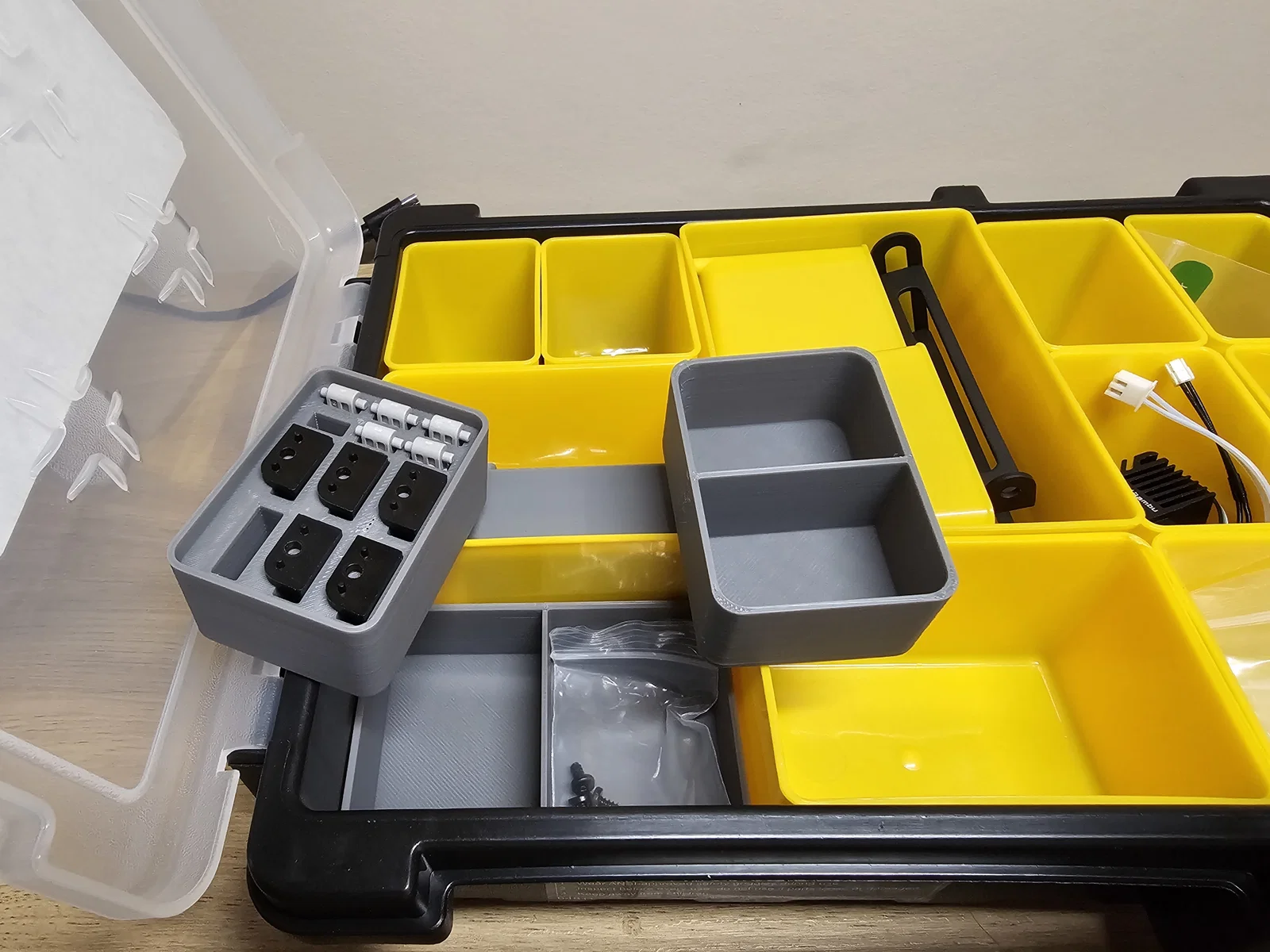

• Do cách mình thiết kế bin xếp chồng, bin ở trên phải cùng kích thước hoặc nhỏ hơn 1 cỡ so với bin ở dưới. Bin phía trên có một phần vát (angled section) để “ngồi” vào bin dưới, và việc xếp bin lớn lên trên sẽ không vào khớp do vướng thành của bin nhỏ. Ví dụ:
  • Bin lớn ở dưới, 2 bin medium ở trên ✓
  • Bin medium ở dưới, 2 bin nhỏ ở trên ✓
  • Bin lớn ở dưới, 4 bin nhỏ ở trên 𐄂 (bin nhỏ sẽ rớt lọt vào bin lớn)
• Mặc định bin sẽ có “chân” (feet) (trừ bin phía trên trong cấu hình xếp chồng). Cách này tương tự các bin đi kèm theo hộp, giúp hạn chế bin bị trượt trong hộp. Mình đã in với setting support tiêu chuẩn và không gặp vấn đề—không cần PETG/PLA swapping interface layers. Bề mặt đáy có thể nhìn hơi thô, nhưng khi lắp vào hộp thì hoàn toàn không thấy. Hoặc bạn có thể tắt chân nếu in support gây quá nhiều phiền—chỉ lưu ý là bin sẽ dễ bị trượt/xê dịch hơn.
