Biển báo giao thông (sa bàn & móc khóa) – Bộ 38 biển cảnh báo

Biển báo giao thông

Mình thiết kế bộ biển báo giao thông này dựa trên tài liệu chính thức của National Road Safety Directorate (Cục An toàn Đường bộ Quốc gia) của Cộng hòa Argentina, là nơi mình đang sống.

Biển cảnh báo (Preventive signs)

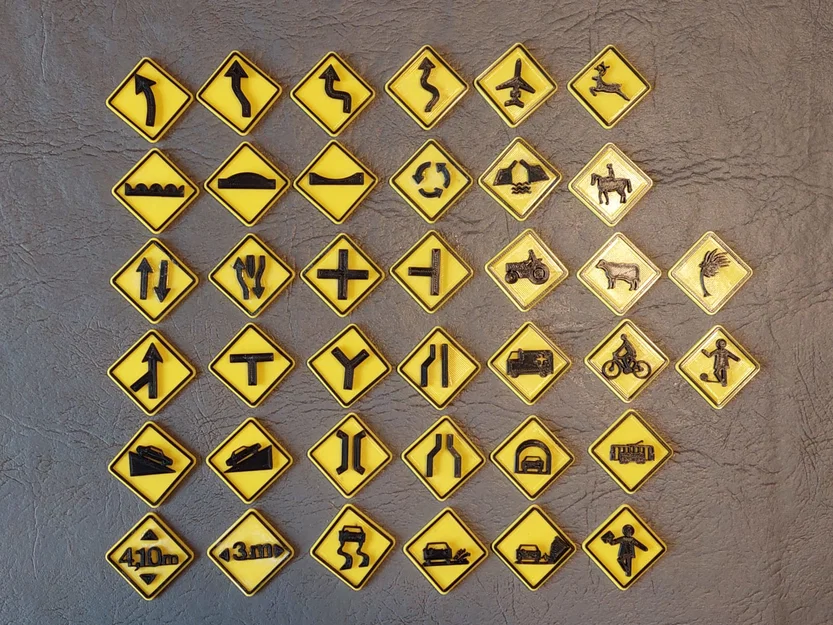

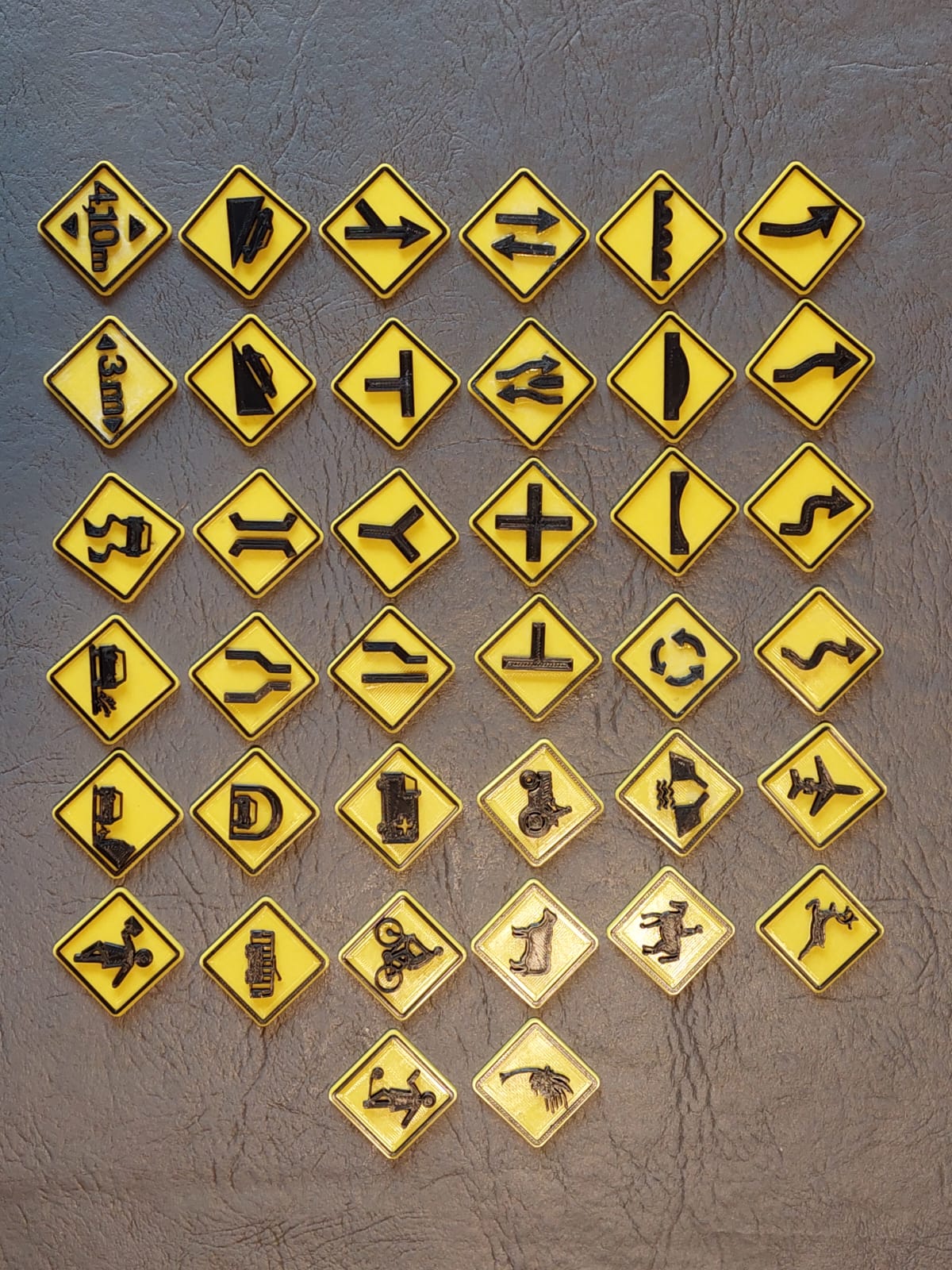

Ở giai đoạn đầu, mình thiết kế nhóm Biển cảnh báo (Preventive Signs). Chúng có dạng hình thoi màu vàng, viền đen. Tổng cộng có 38 mẫu biển khác nhau.

Thiết kế đầy đủ của mỗi biển gồm 3 phần: đế (base), viền (border) và mặt biển (sign). Phần viền và mặt biển được in màu đen, còn phần đế hình thoi in màu vàng. Đây là các màu chính thức, nhưng bạn hoàn toàn có thể tùy biến thành phiên bản trang trí theo ý mình.

Đế (Base)

Có 2 loại đế:

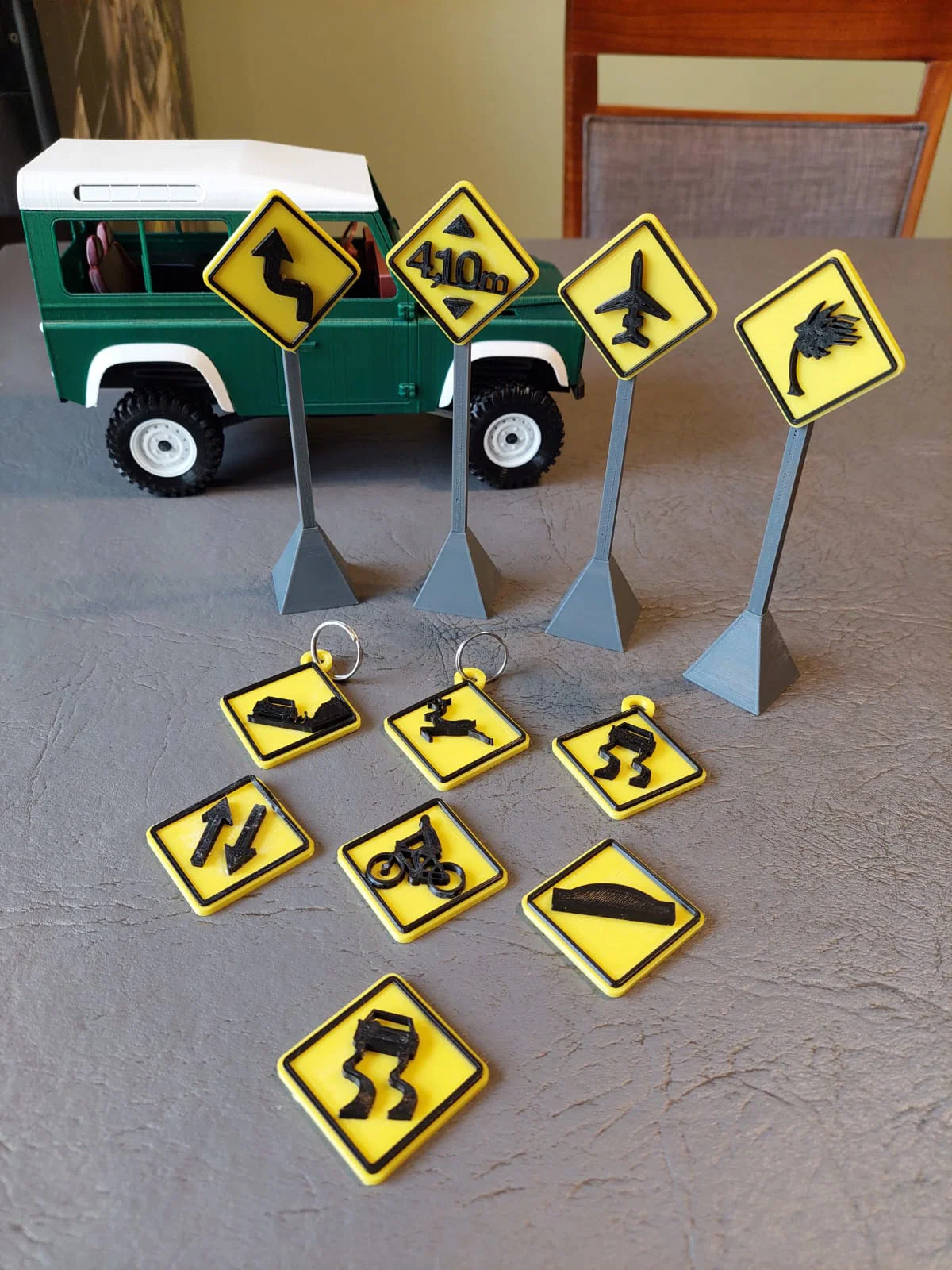

- Bản thường có một phần khoét ở mặt sau để gắn cột (post), từ đó có thể dựng thành một biển báo hoàn chỉnh.

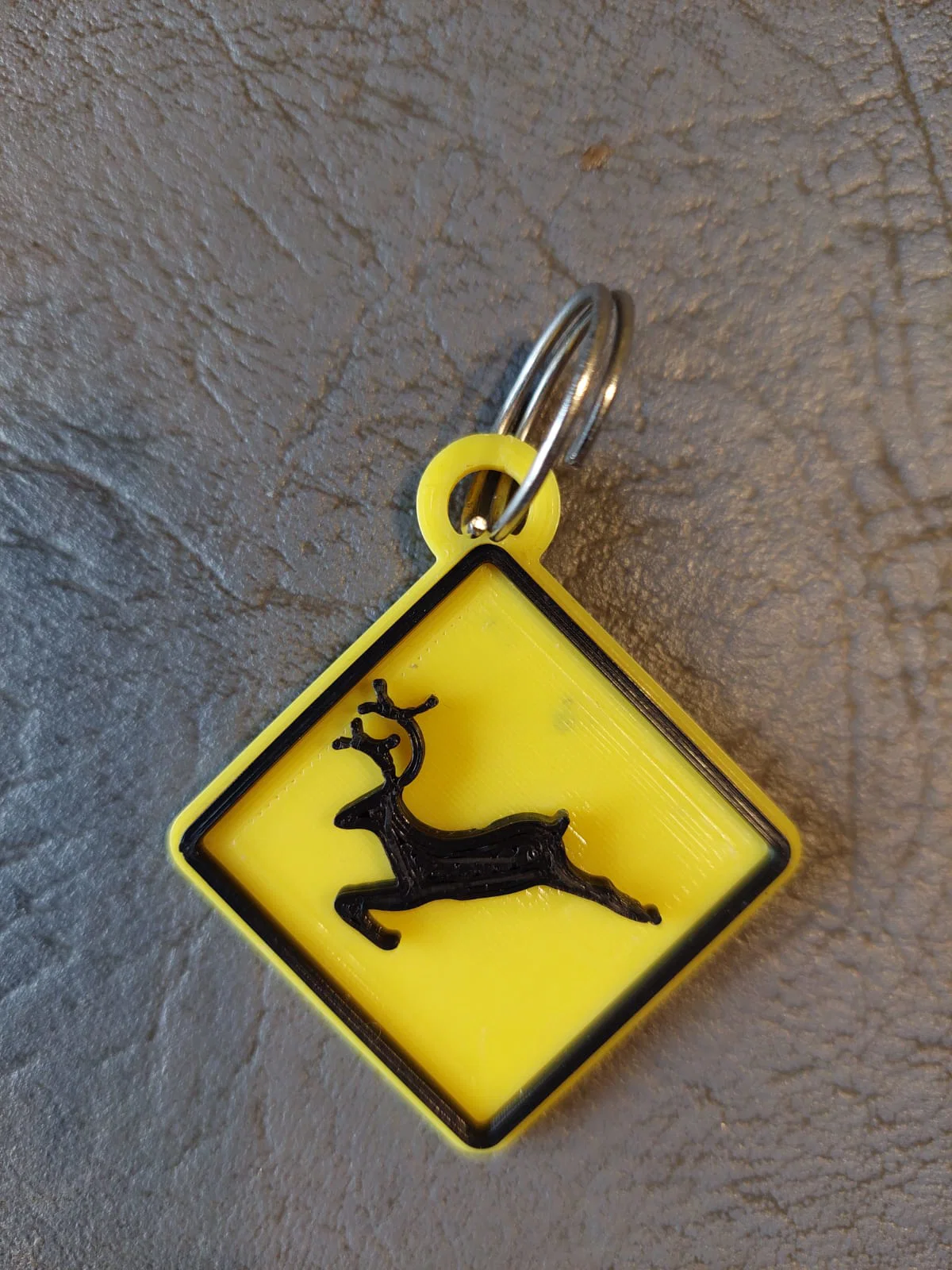

- Bản có vòng (ring) cho phép bạn dùng bất kỳ biển nào làm móc khóa (key ring).

Trong mỗi loại đế sẽ có 3 mẫu (1, 2 và 3) giống hệt nhau về kích thước; khác nhau duy nhất là chốt (pin) hoặc các chốt được thêm vào để định vị mặt biển đúng vị trí.

Base 1 (1 chốt ở giữa), dùng cho các biển số: 1,2,3,4,5,6,7,8,9,13,18,19,21,22,24,25,26 ,27,28,29,30,31,32,33,34,35,36,37,38

Base 2 (2 chốt), dùng cho các biển số: 10,11,12,15,16,17,23

Base 3 (1 chốt lệch tâm), dùng cho các biển số: 14,20

Thiết kế chốt và lỗ tương ứng trên mặt biển để gài vào chỉ mang tính tham khảo. Thực tế, bất kỳ đế nào cũng có thể dùng cho bất kỳ biển nào, vì kích thước nhỏ nên bạn có thể cắt/chỉnh thủ công khá dễ. Do chi tiết nhỏ, bạn cần calibrate máy in kỹ để đường kính chốt và lỗ khớp nhau, gài vào không bị kẹt hoặc quá lỏng.

Các biển số 18, 19, 20 và 21 có một số chi tiết rời không gài vào chốt được, nên bắt buộc phải dán bằng một giọt keo.

Khuyến nghị

Bạn có thể chấm một đường keo mỏng để dán tất cả các mặt biển, giúp chúng không tuột khỏi chốt.

Viền (Borders)

Viền được in màu đen, lắp vừa khít lên phần đế và thường không cần dùng keo, tuy nhiên nếu cần thì vẫn có thể thêm keo.

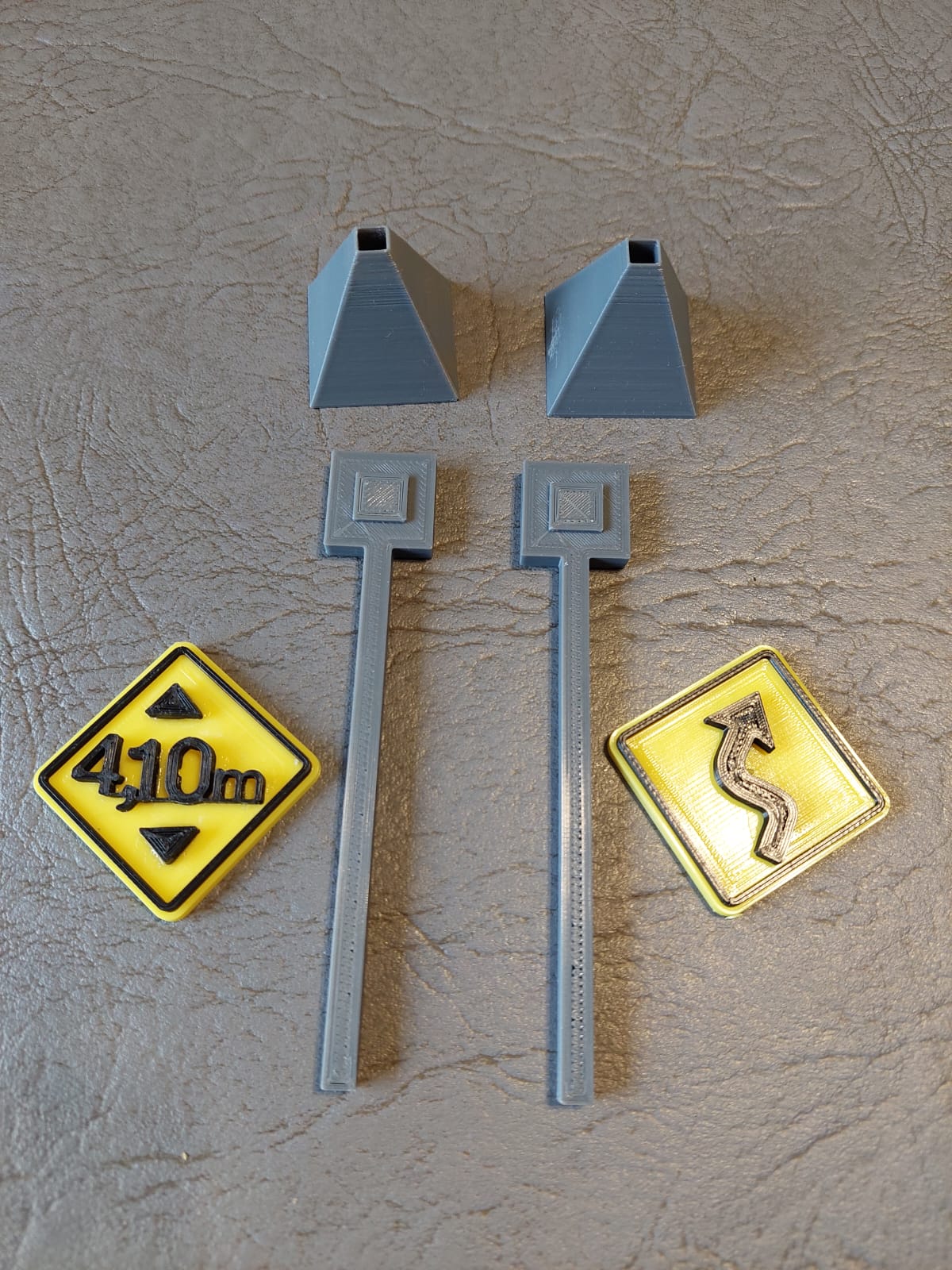

Cột (Post) và đế cột (post base)

Cột và đế cột lắp khớp với nhau mà không cần keo, và có thể in không cần support. Lưu ý hướng đặt cột: phần “hộp” phải hướng lên trên, vì đó là phần sẽ gài vào mặt sau của đế biển. Khuyến nghị in màu xám để trông giống kim loại.
