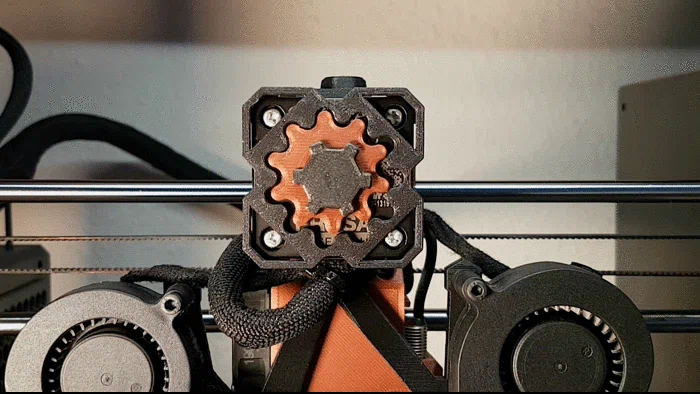

Lấy cảm hứng từ hộp số Nextruder, mình làm ra cái visualizer này. Cái extruder indicator nhìn khá giống một cycloid gearbox, dù thực ra nó chỉ là “nửa” thôi. Bạn thử Google xem, concept này hay lắm! Phần ở giữa quay bình thường theo motor, còn cái vòng bên ngoài thì chạy kiểu lệch tâm và từ từ quay ngược chiều.
Phần ngoài chỉ cần kẹp (clip) thẳng lên motor, nhớ là motor có thể nóng hơn 60°C. Nên tối thiểu hãy in bằng PETG.

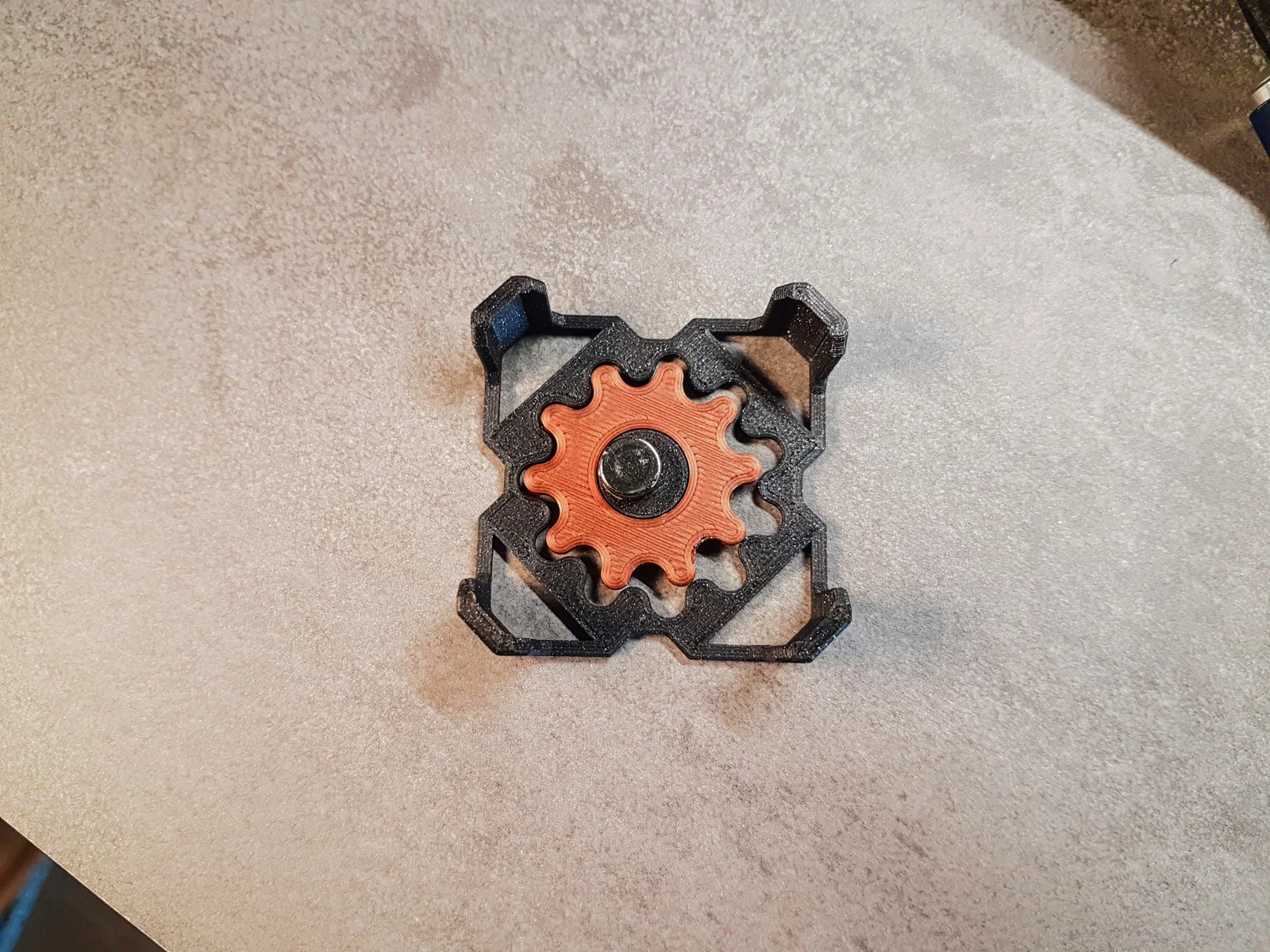

Để nối với motor bạn cần một cục nam châm kích thước 6x3 hoặc 8x3mm. Như bạn thấy trên hình, nam châm này được dán lệch tâm lên cái gờ nhỏ nhô lên bằng một miếng băng keo hai mặt.

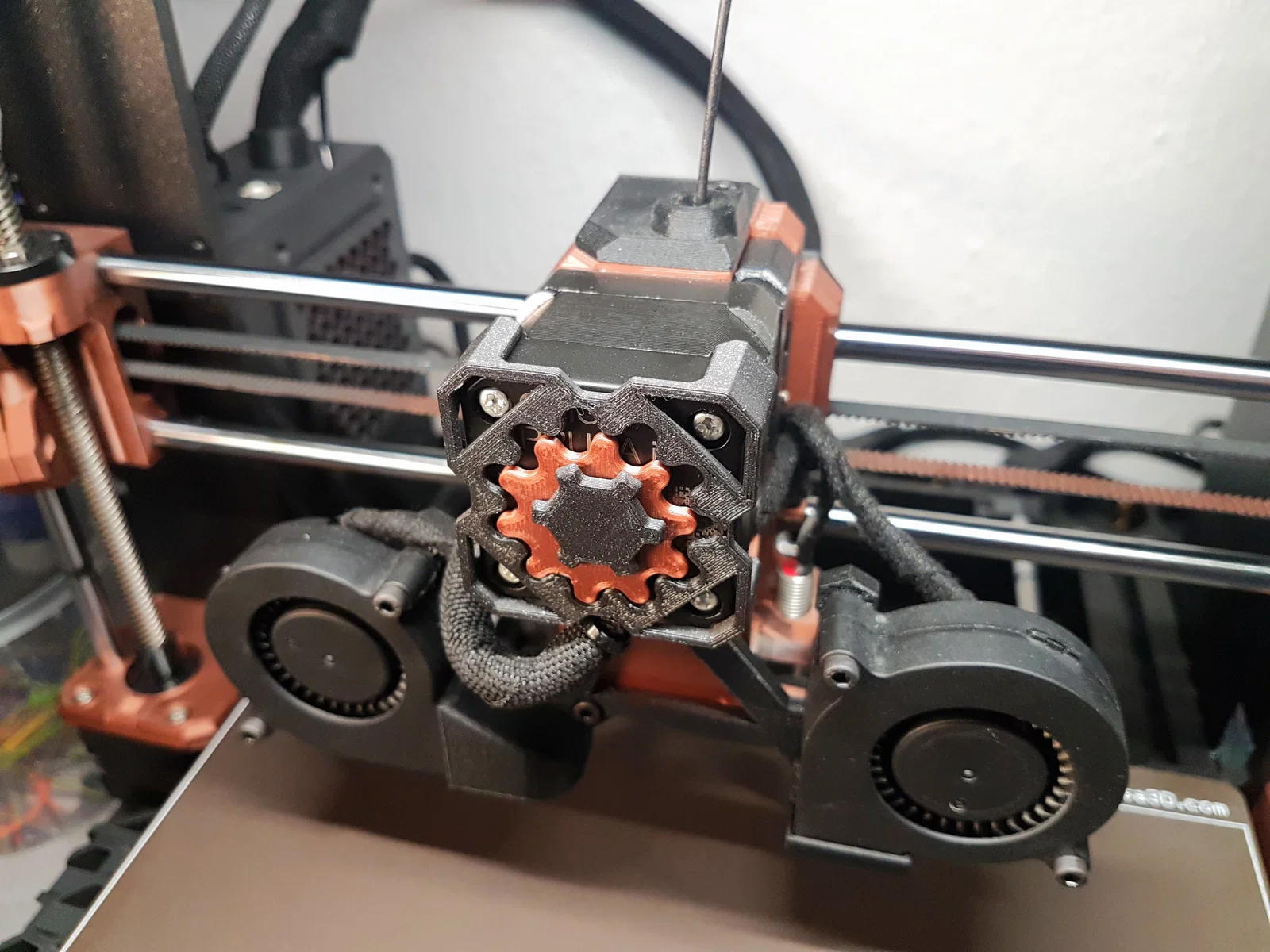

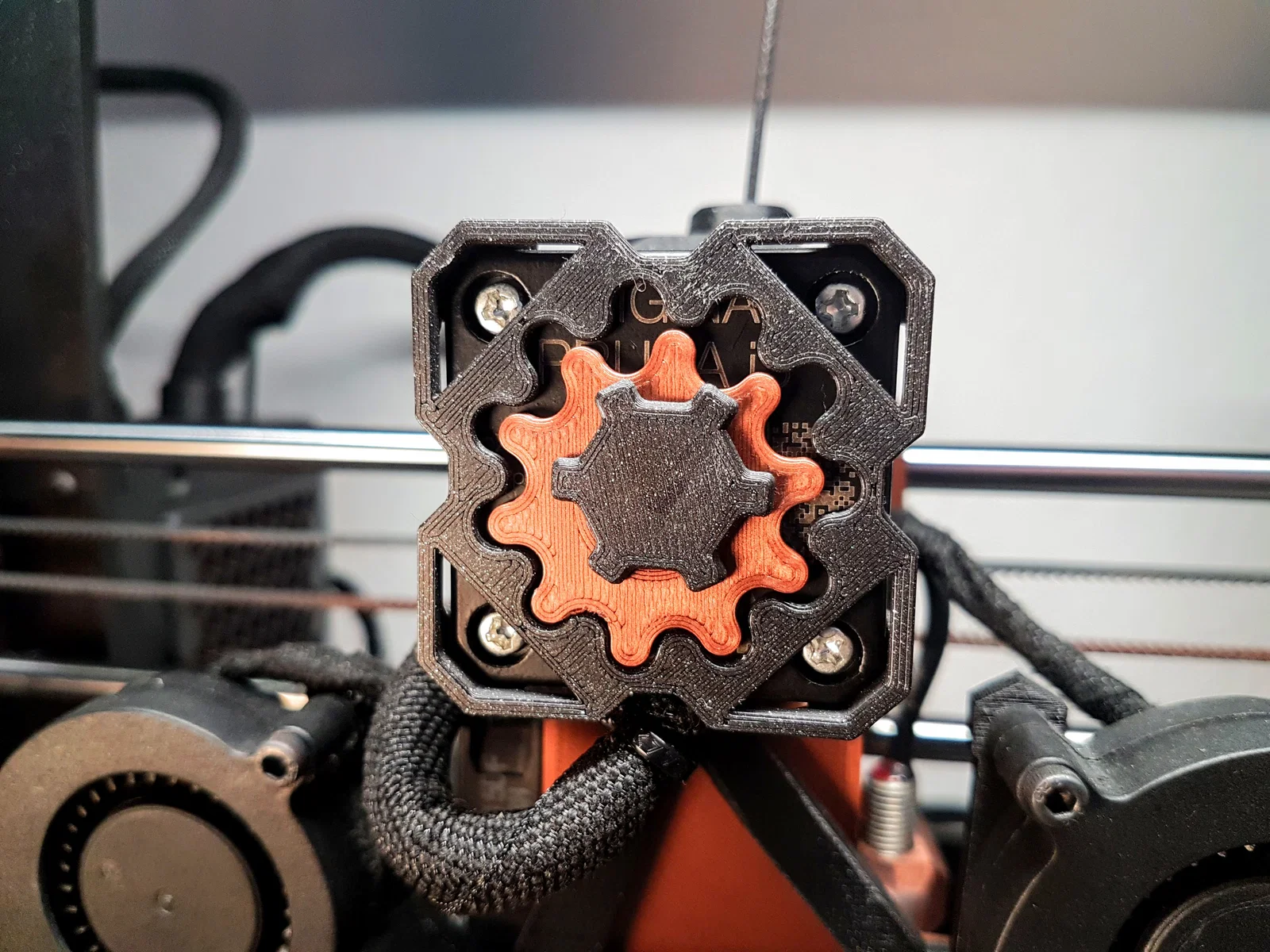

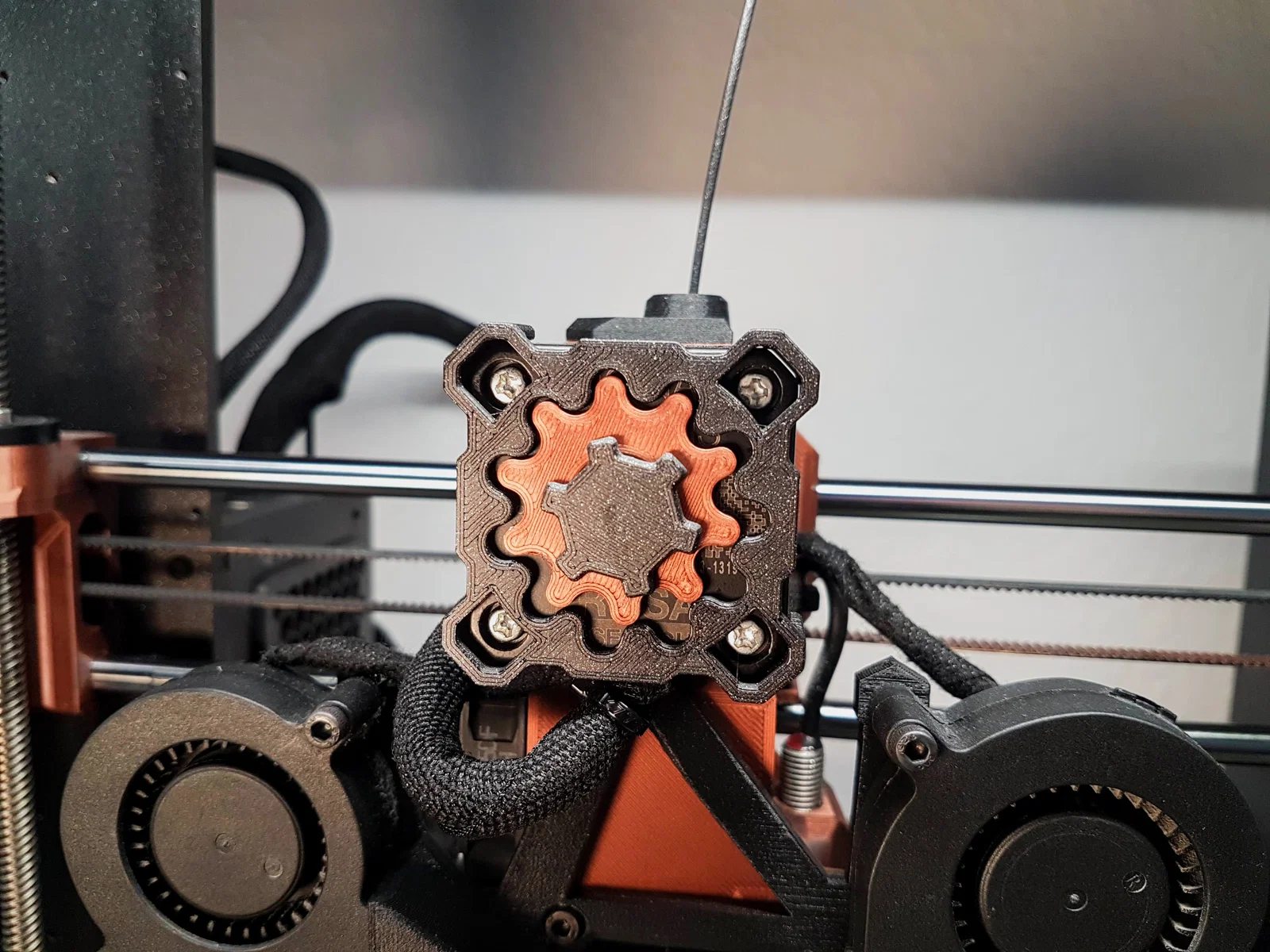

Mình dùng MK3s nhưng mình biết là mấy loại motor khác có thể hơi khác về cấu tạo. Trên motor MK3s, phần ngoài sẽ bấm vào khá dễ nhờ mấy cái ngàm nhỏ. Nếu bạn dùng motor khác thì mình có up thêm một bản không có ngàm để bạn có thể dùng băng keo hai mặt luôn. Mình đo được 12.7mm tới mép chỗ mà chi tiết bấm vào motor.
Với mình thì visualizer này chạy mấy tiếng liền không vấn đề gì. Do kết nối với trục motor chỉ thông qua nam châm nên bạn không cần lo lắng nếu có bị kẹt/xéo thì cũng không làm gì ảnh hưởng tới máy in.

Chỉnh sửa:
- Mình lỡ up nhầm một bản cũ của phần giữa, bị lệch tâm nên không đúng. Giờ đã sửa lại rồi, vậy nên 6 lượt tải đầu tiên sẽ không có file đúng.
- Mình thêm một bản phẳng của phần ngoài, phòng khi mấy bản kia không vừa motor của bạn và bạn chỉ muốn dán ở mặt trước bằng băng keo hai mặt. Nhớ canh vị trí thật chuẩn.

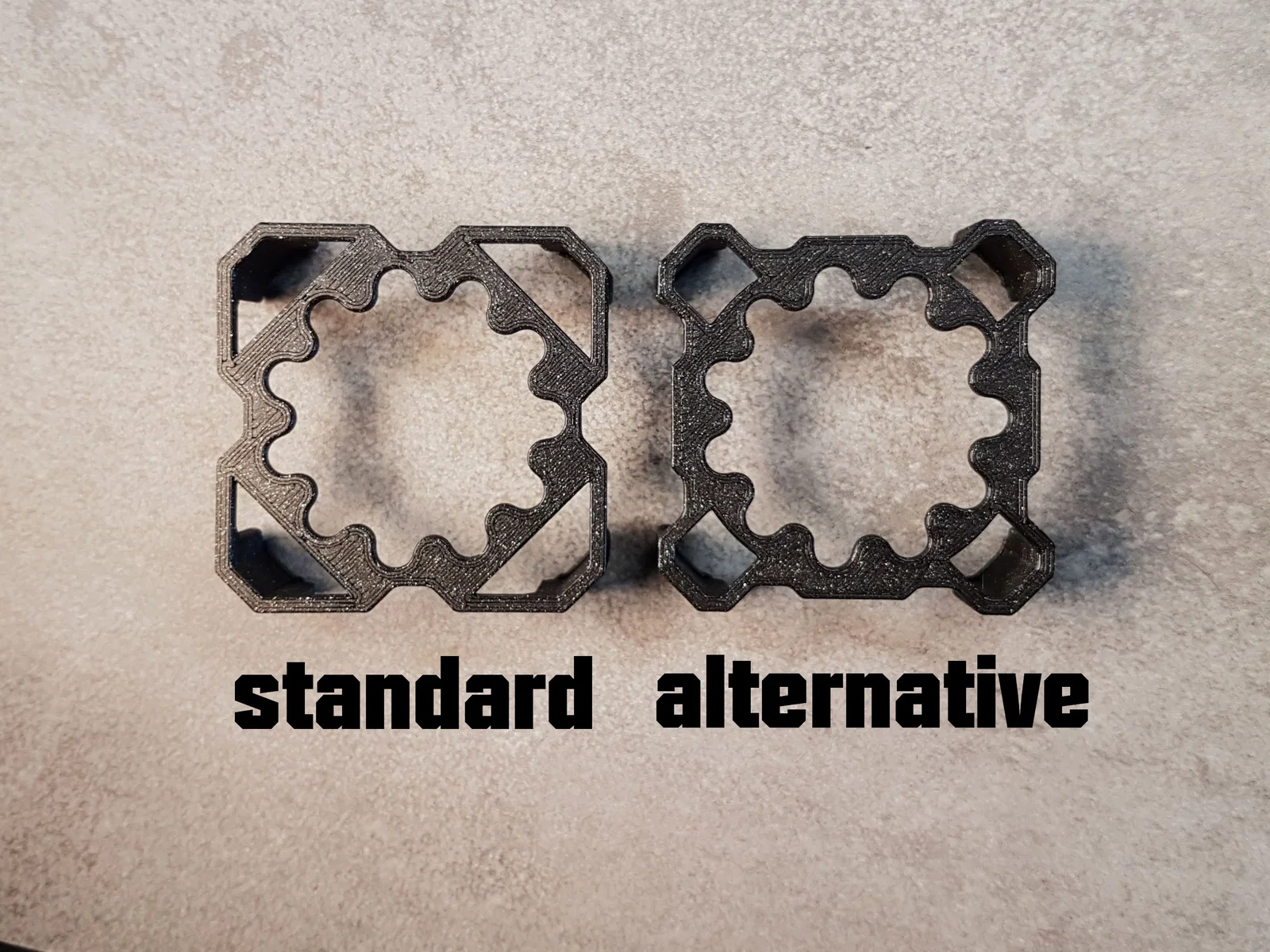

- Mình thêm một bản thay thế của phần ngoài. Bản này nhìn “nhẹ” hơn một chút.

Nếu thích thì xem thêm các thiết kế khác của mình nha!
Lưu ý: Vì dạo gần đây có người hỏi, giấy phép (license) ghi rõ là bạn không được dùng mẫu này cho mục đích thương mại. Với mình thì bạn có thể đăng hình hoặc giới thiệu mẫu cho khán giả của bạn, kể cả khi bạn có kiếm tiền từ đó, miễn là bạn ghi mình là tác giả và dẫn link về trang này. Bạn không được bán file hoặc bán chính sản phẩm in ra.
