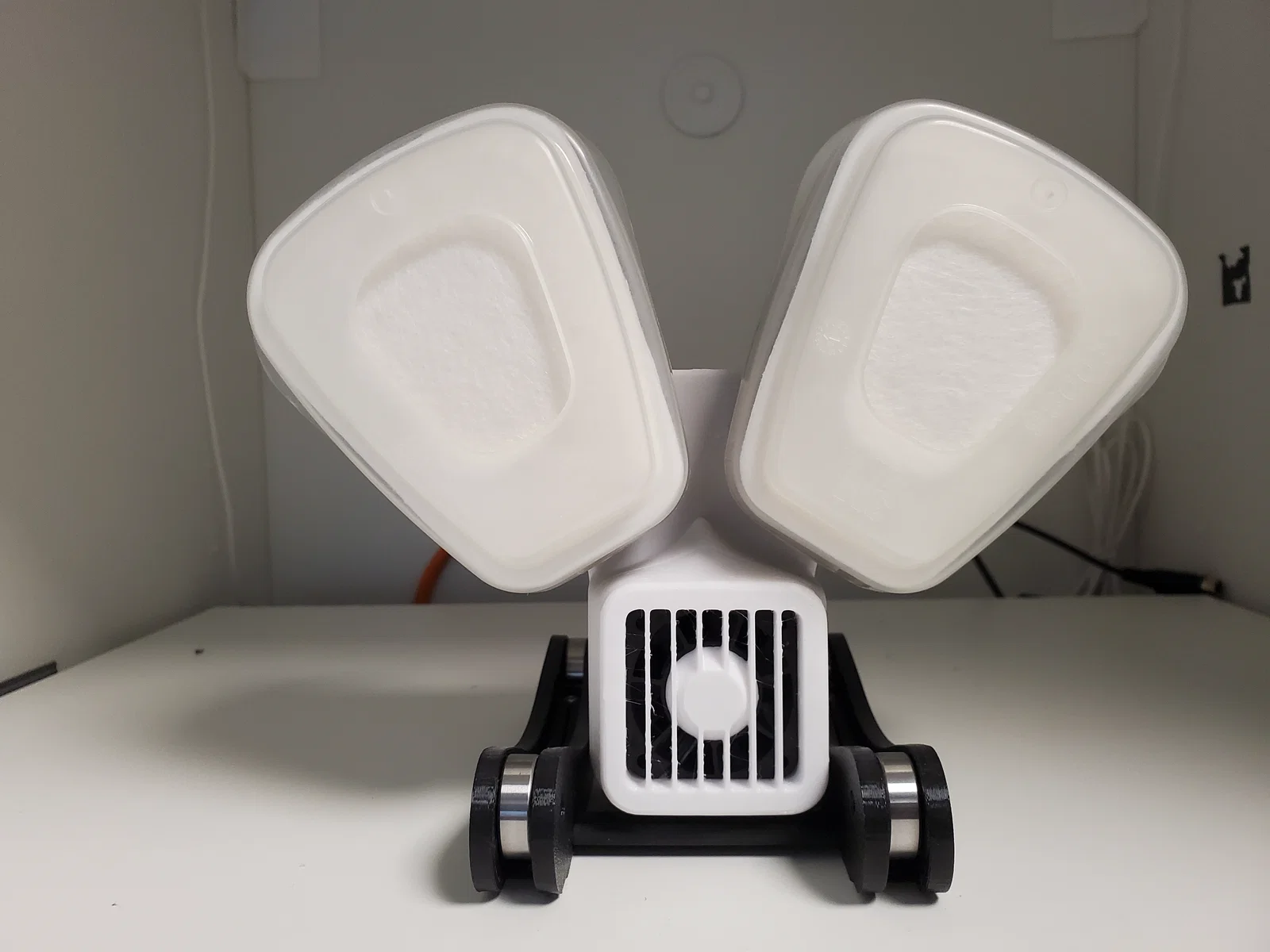

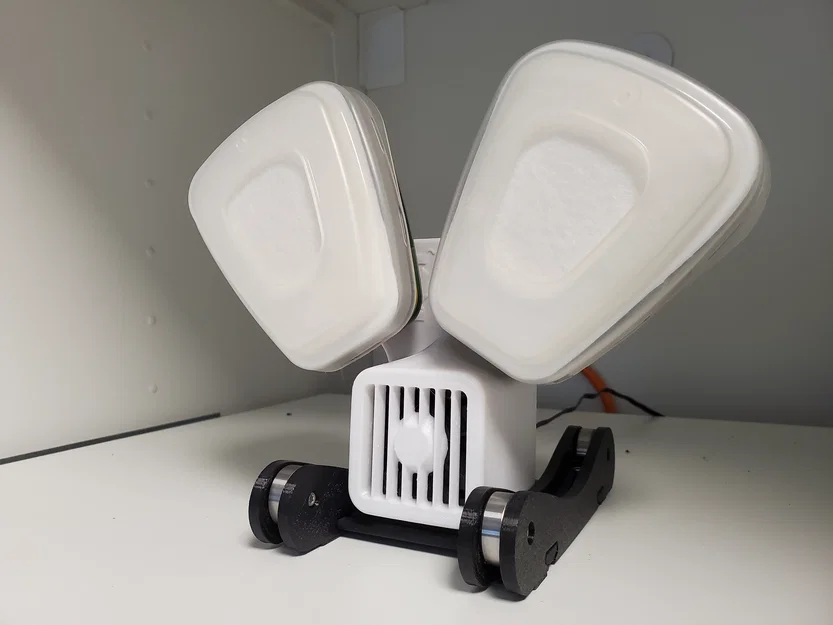

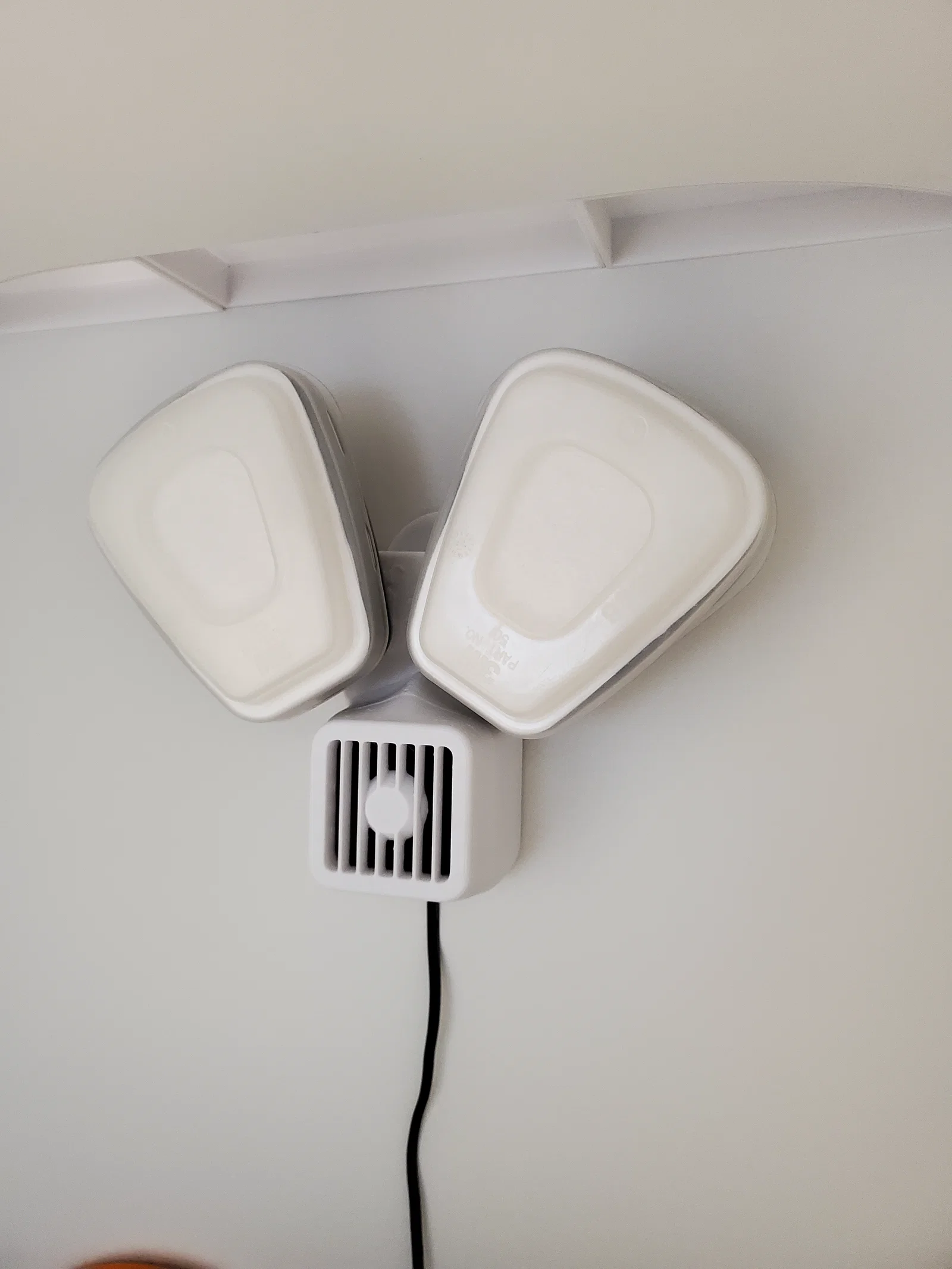

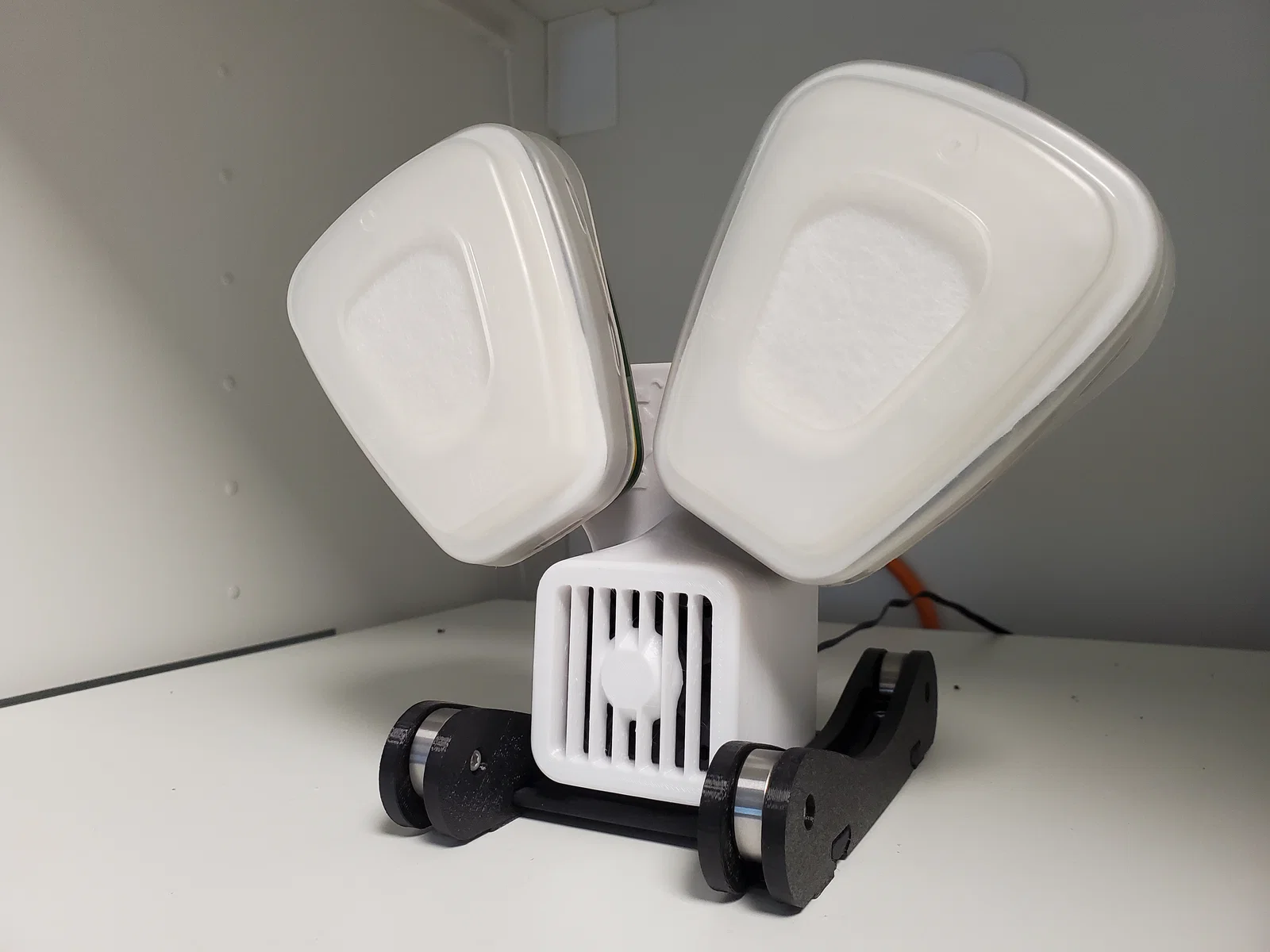

Bộ lọc Enclosure cho VOC & bụi mịn (giải pháp 3M)

Động lực (Motivation):

Mình có khá nhiều kinh nghiệm với filter HEPA và thấy thị trường bị “ngập” hàng nhái, không đáp ứng bất kỳ tiêu chuẩn quốc tế nào. Người dùng bình thường rất khó phân biệt HEPA, FFP1, FFP2 hay FFP3.

Mình cũng có tìm hiểu Bento Box, nhưng đọc mấy câu chuyện “kinh dị” về việc máy in bị ăn mòn nên mình quyết định né luôn. Ngay cả khi tìm được nhà cung cấp activated carbon uy tín thì cũng không có gì đảm bảo chất lượng sẽ ổn định theo thời gian nhiều năm. Mình cũng không muốn phải xử lý bụi carbon mỗi lần châm/đổ thêm.

Ngoài ra, mình từng dùng mặt nạ nửa mặt (half mask) của 3M khi làm việc và lúc nào cũng ấn tượng vì nó hiệu quả rất tốt, đặc biệt khi làm với hơi hóa chất.

Vậy tại sao không kết hợp ưu điểm của chất lượng không khí “đạt chuẩn để con người hít thở” vào trong enclosure máy in 3D của bạn?

Với thực tế là 3M có rất nhiều loại filter khác nhau cho từng nhóm hóa chất, mình thấy đây là giải pháp lý tưởng.

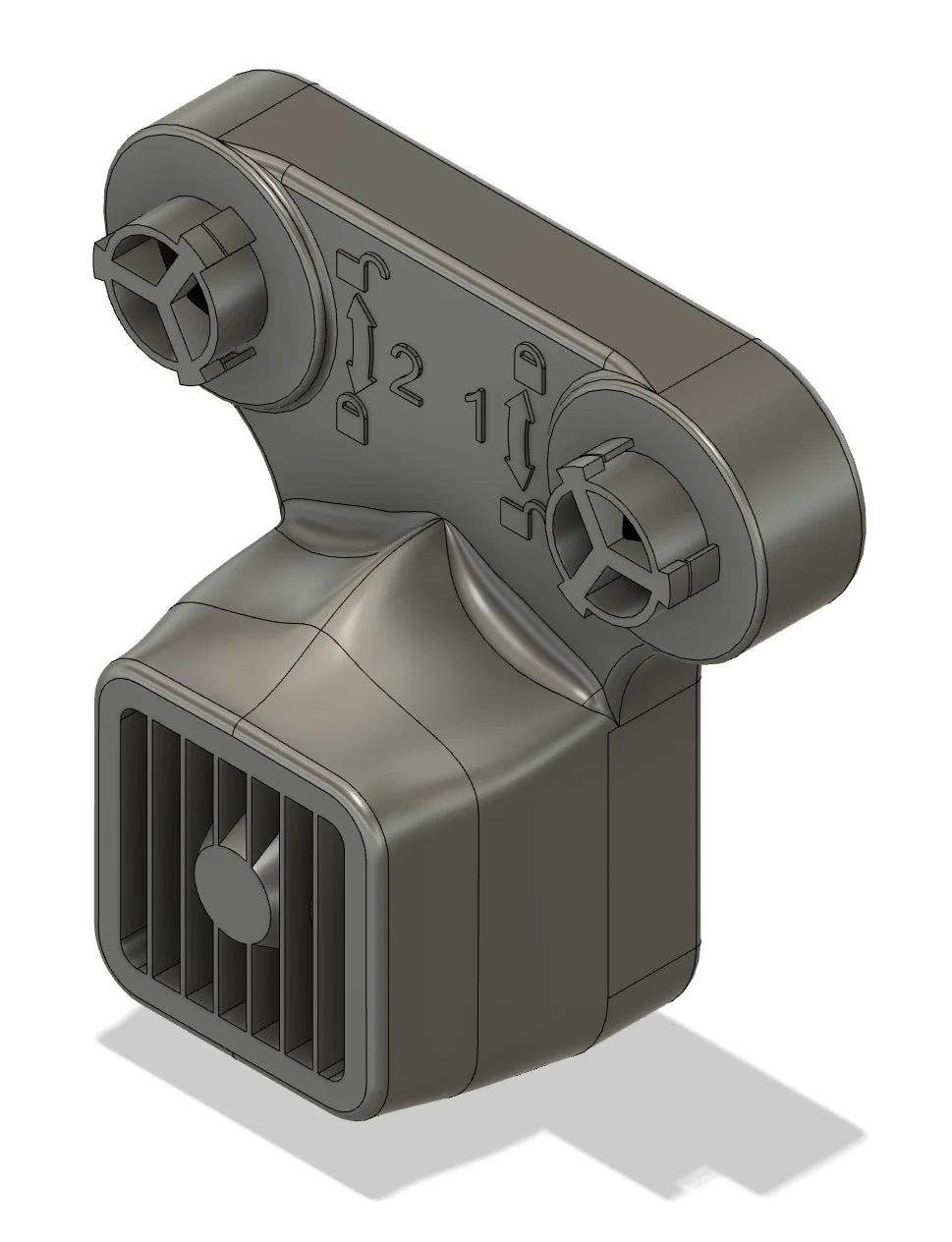

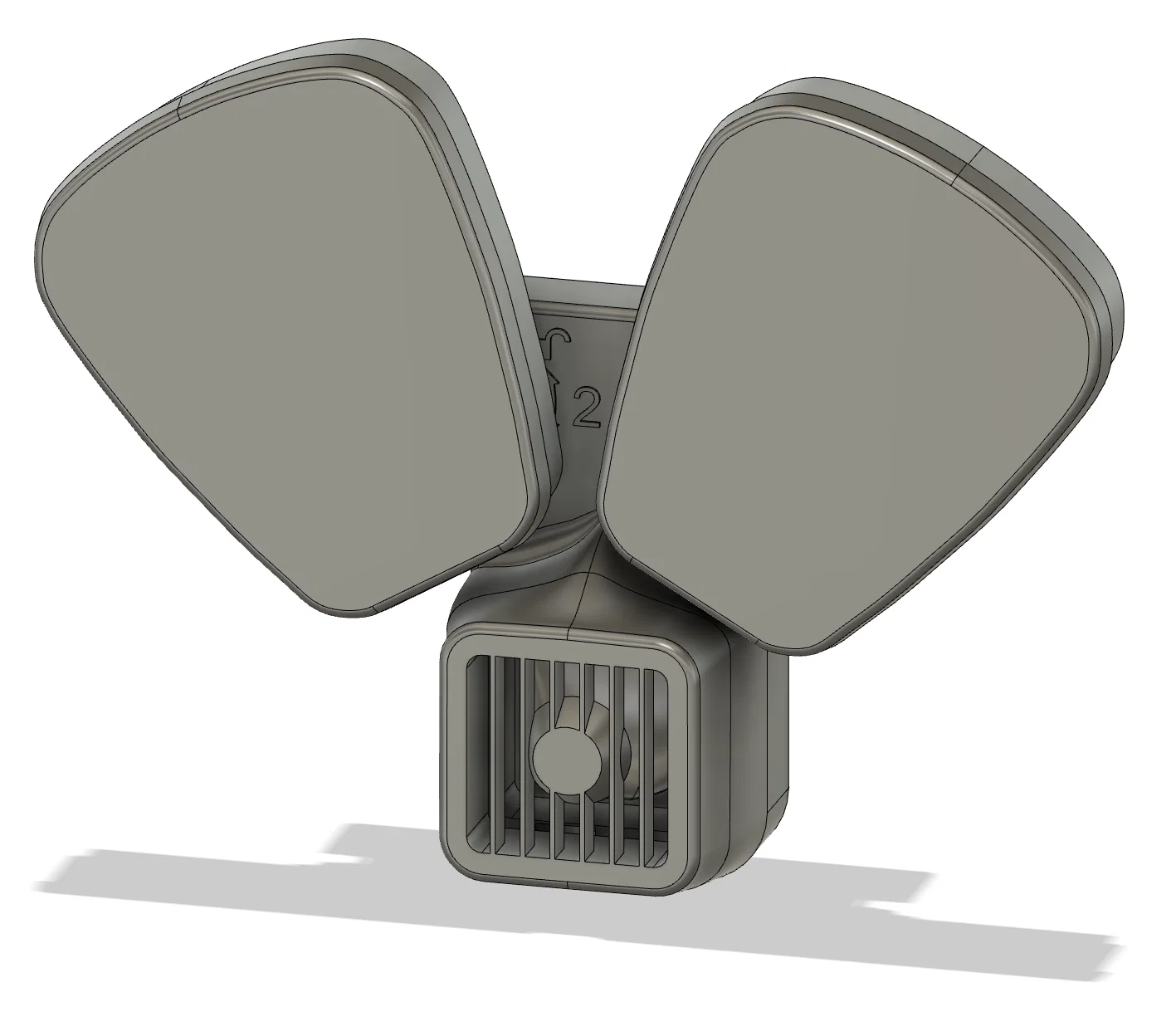

2023.11.13: thêm v2.1, phần “mũi” dài hơn để luồng gió bên trong tốt hơn và giảm trở lực.

Kết quả:

• Không còn hiện tượng đọng cặn hơi (vapor residue) trên enclosure và cửa.
• Mở cửa enclosure ra không còn mùi nhựa.

Danh sách vật tư (Bill of Materials):

• 2x filter 3M (xem bên dưới)
• 1x quạt ARTIC S4028-15K (CHỈ ĐÚNG MODEL NÀY)
• 2x gioăng cao su 30x20x3mm
• 1x bộ điều tốc quạt (fan controller) và nguồn tùy bạn chọn.

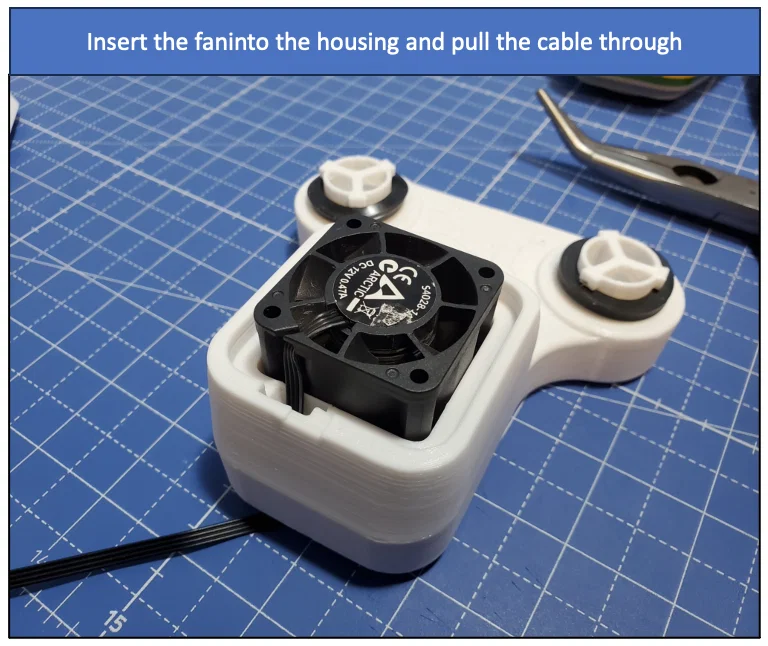

Quạt (The Fan):

Mình thấy bản quạt 15K của ARCTIC là quạt 40mm duy nhất có static pressure cao, tương đương quạt radial nhưng gọn hơn.

! Nếu bạn không kiếm được đúng quạt này thì khỏi cần làm tiếp ! Quạt 40mm khác sẽ không hoạt động đúng.

Mình mua trên Amazon, giá khoảng 12€

Amazon.de:

https://www.amazon.de/ARCTIC-S4028-15K-Doppelkugellager-1400-15000-reguliert/dp/B09RK64BQH/

Amazon.com:

https://www.amazon.com/ARCTIC-S4028-15K-1400-15000-Regulated-Connector/dp/B09SB3Z6ND/

! Nhớ chọn đúng bản 15K!

Con này rất mạnh. Lúc đang in mình thường chỉ chạy khoảng ⅓ công suất, và sau khi in xong thì tăng lên khoảng 50% để làm sạch không khí.

Filter (The Filters):

3M làm một hệ filter hơi (vapor filters) rất đa dạng, tùy nhu cầu:

Và cả filter bụi hạt (particulate filters):

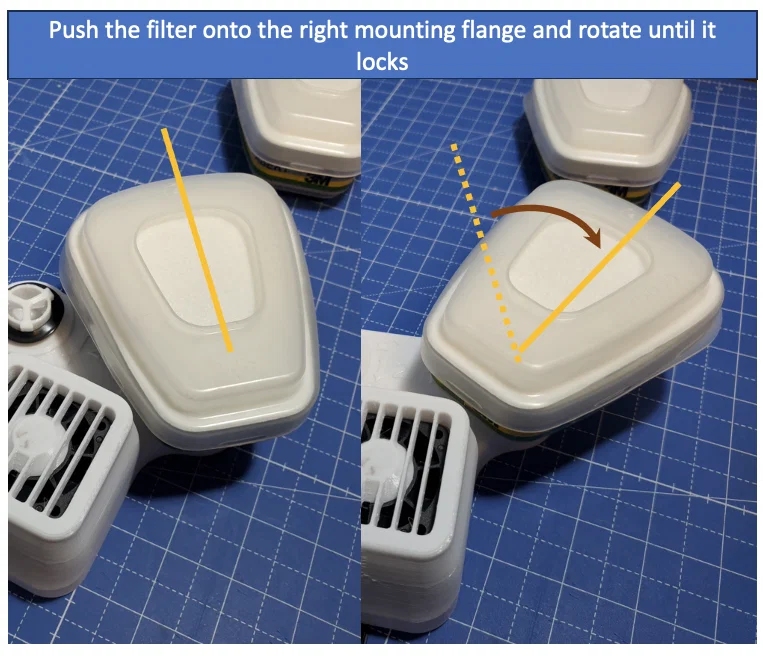

Mình dùng vapor filter 6059 ABEK1 kèm với 5935 add-on cho bụi mịn chuẩn FFP3.

Khi nào cần thay filter? 3M khuyến nghị thay khi xảy ra “breakthrough”, nghĩa là nếu bạn ngửi thấy mùi hơi (vapor) thì đã đến lúc thay filter. Mình thấy bộ của mình dùng được khoảng 2–3 tháng (máy in hobby). Khi thay sẽ thấy chúng ngả vàng rõ do hơi và hạt bám vào.

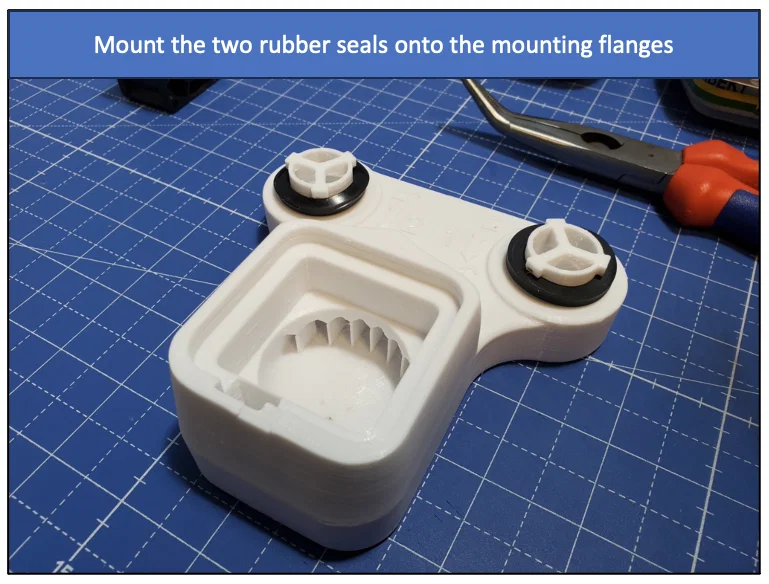

Gioăng cao su (Rubber Seals):

Gioăng cao su tiêu chuẩn 30x20x3mm (1"), mua trên Amazon: https://www.amazon.de/Gummi-Dichtungen-mit-TRINKWASSERZULASSUNG-EPDM-Flachdichtung/dp/B09B17RRNZ/r

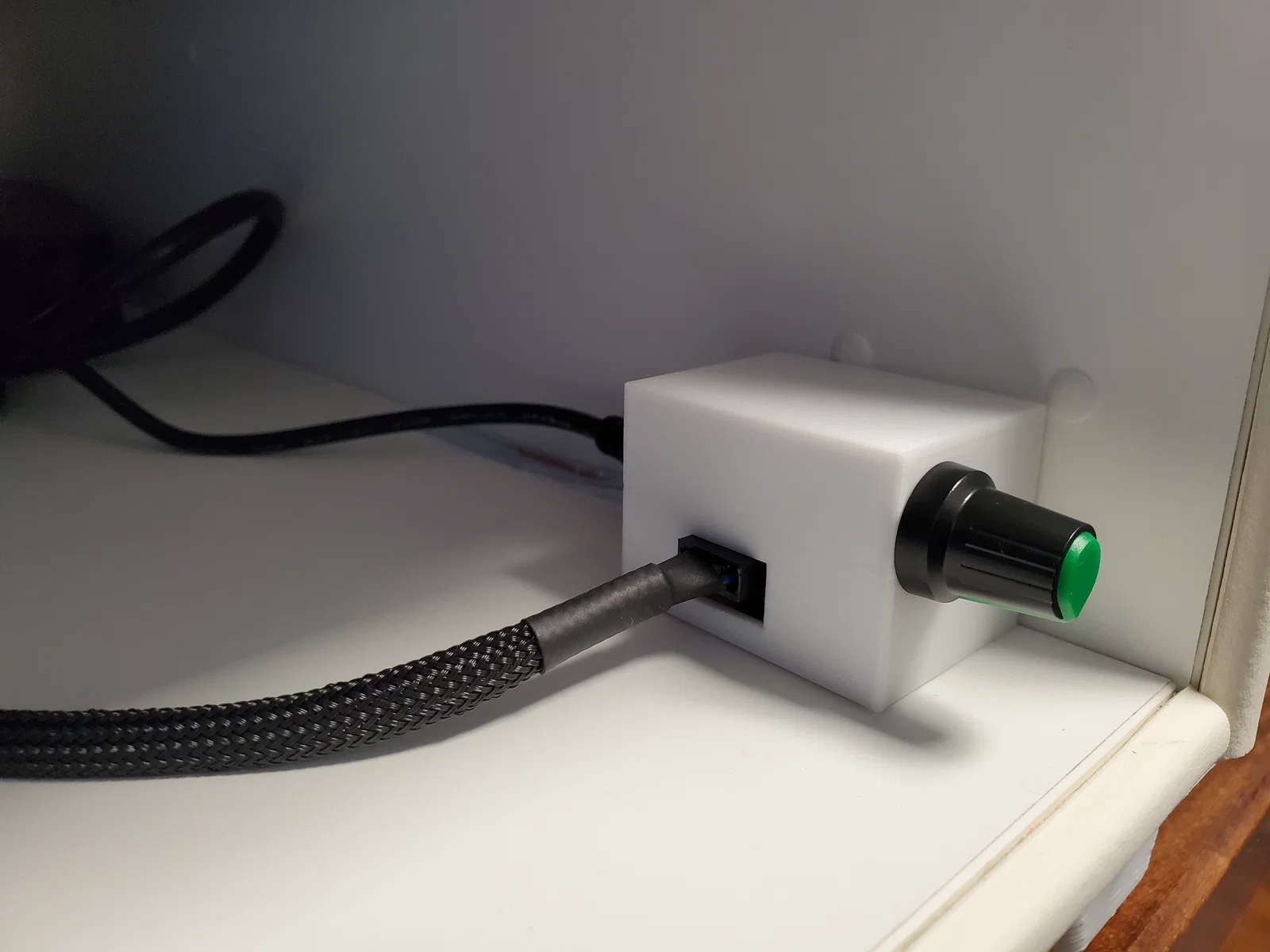

Bộ điều tốc quạt (Fan controller)

Bạn có thể dùng nguồn phù hợp và fan PWM controller nào cũng được cho bộ của mình. Đây là mấy món mình dùng:

https://www.ebay.de/itm/275747702080

https://www.amazon.de/EFISH-LED-Streifen-Lautsprecher-Verschiedene-Adapterk%C3%B6pfe/dp/B07KZLH9ZP/r

Vỏ housing của controller được thiết kế cho đúng 2 món này.

Chúc in vui!
