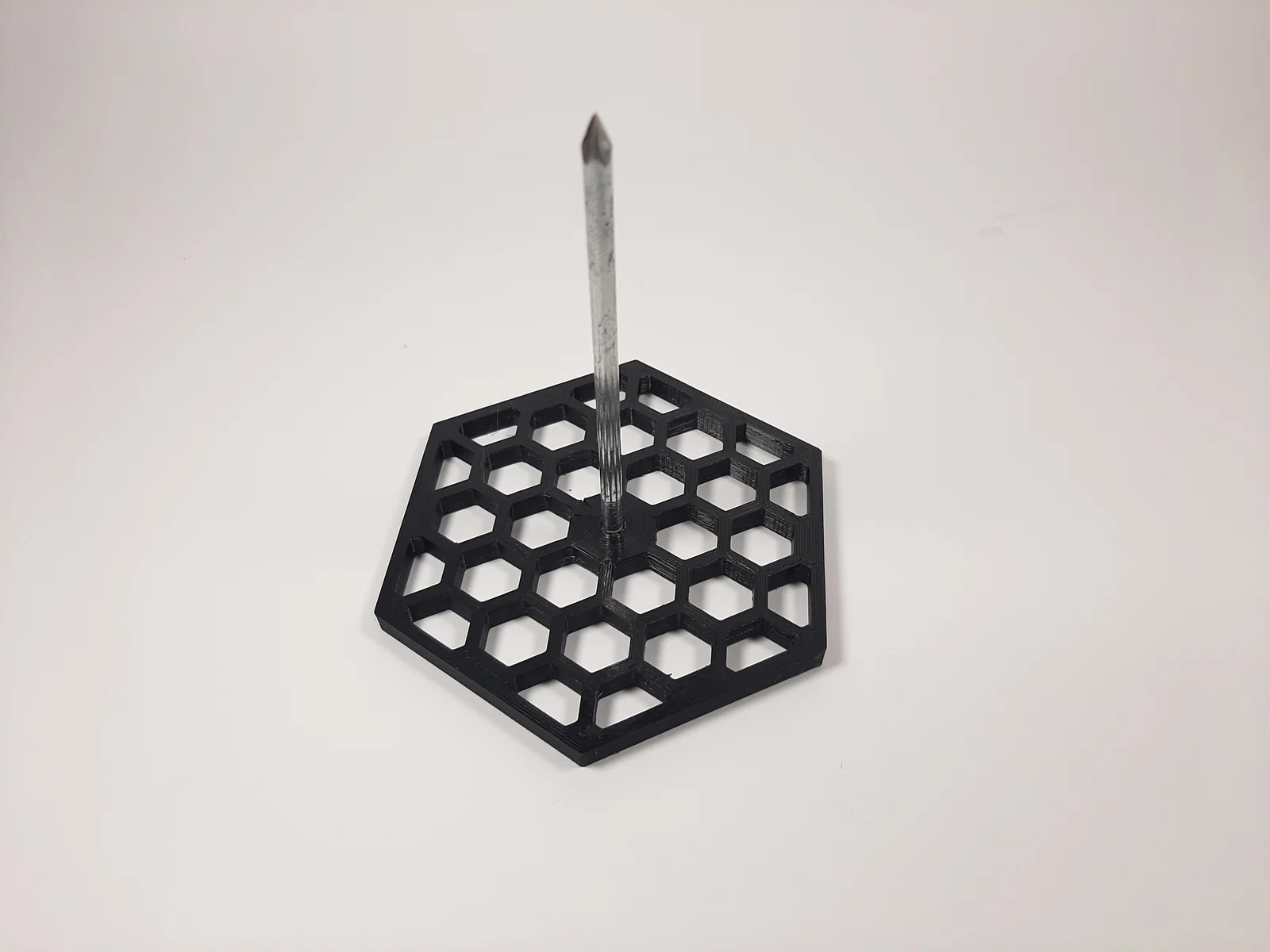

Đế Receipt Punch hoạ tiết lục giác

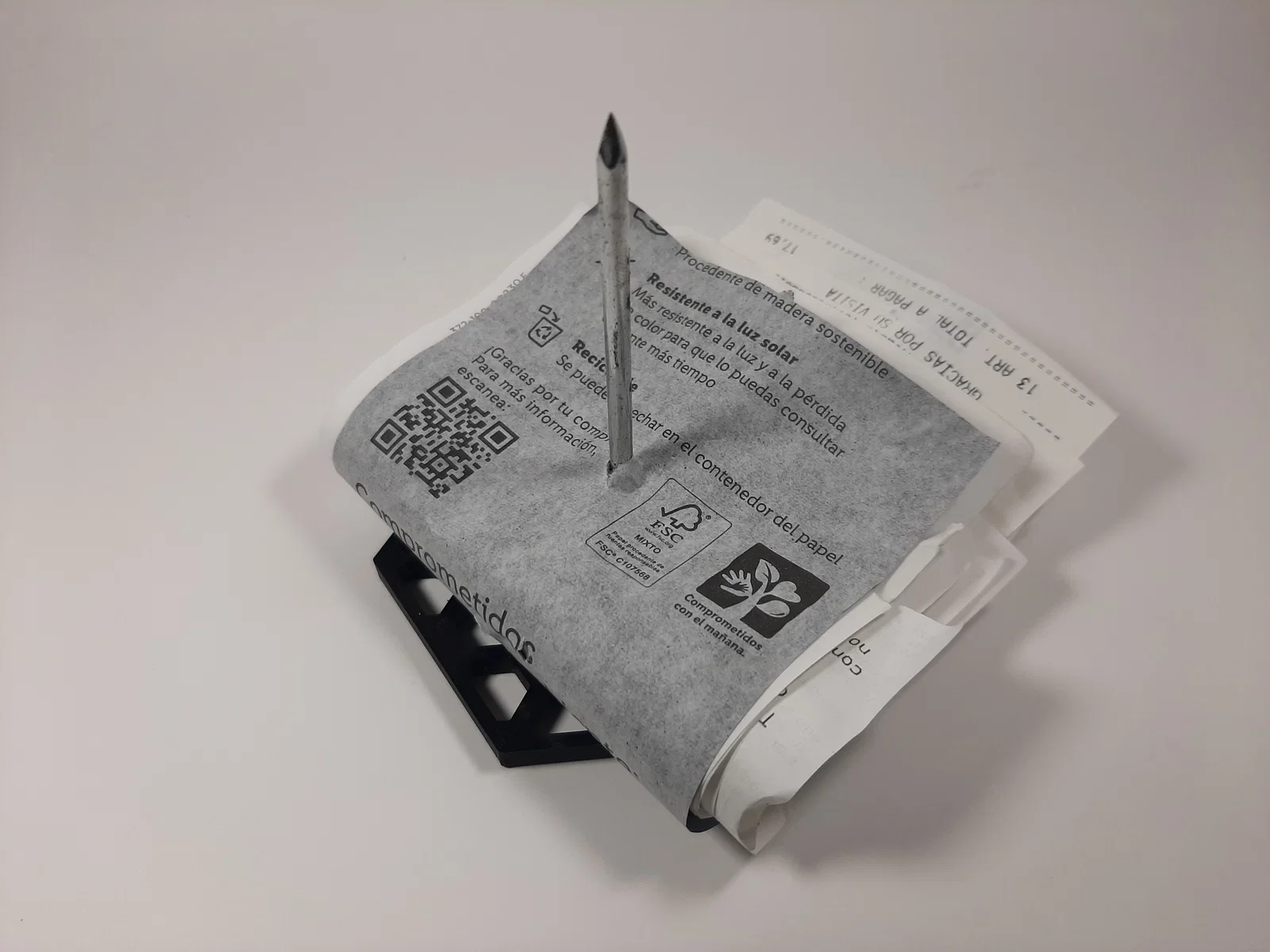

Như đã nói ở trên, đây là một mẫu cho phần đế của receipt punch.

Để lắp ráp đầy đủ, bạn cần in phần đế và chọn một cây đinh.

Cây đinh mình dùng có đường kính 3.4 mm ở phần “thân” (đây là đường kính của lỗ nhỏ ở giữa) và phần “đầu” có đường kính 7.7 mm, chiều cao 2.5 mm.

Trong hình dưới đây mình đã ghi chi tiết các kích thước quan trọng nhất:

Vì bạn có thể muốn chỉnh sửa mẫu (đặc biệt là các lỗ ở giữa), ngoài file .STL mình cũng đính kèm file .SLDPRT SOLIDWORKS 2020 cho phần đế.

Trong trường hợp bạn muốn tải riêng phần hoa văn lục giác dạng “blank”, bạn có thể lấy ở một bài trước của mình tại đây: Coaster With Hexagonal Pattern & Dispenser

Print Settings

In bằng PETG, không dùng supports hay rafts, độ phân giải 0.2 mm và 100% infill.

Có thể in trực tiếp như vậy, không cần supports hay rafts.

Assembly

Lắp ráp khá đơn giản, bạn chỉ cần nhét cây đinh vào lỗ trên phần đế. Sau đó có thể dán keo cố định, hoặc để nó giữ bằng độ khít (friction).

Có thể bạn sẽ cần chà nhám lỗ để nới rộng ra một chút cho vừa cây đinh.
