Mount webcam cho 2020 Alu extrusion (AUKEY 1080P Webcam)

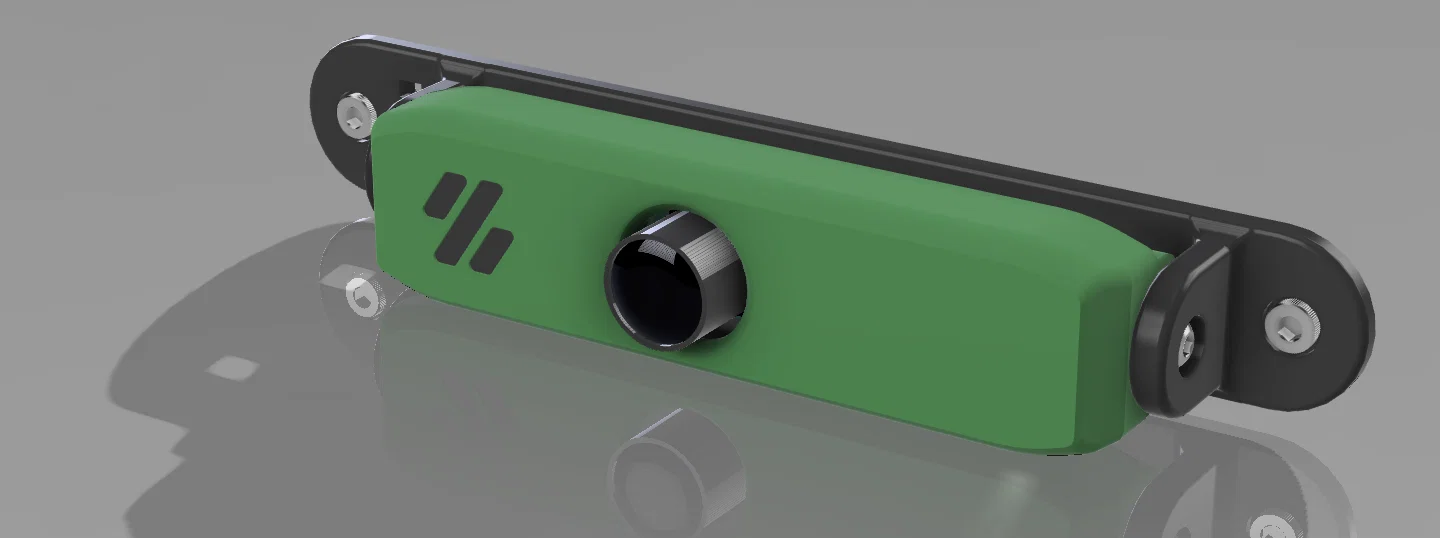

2020 Alu extrusion Webcam Mount for AUKEY 1080p Webcam

Vì Waveshare OV5648 khá khó mua hoặc giá cao, mình vẽ một bộ housing cho một lựa chọn webcam rẻ hơn.

Webcam AUKEY PC-LM1E 1080p là một webcam giá mềm, dùng PCB tương đối nhỏ và sensor rất ổn. (không phải Amazon Affiliate-Link) ← hiện đang không có hàng, bạn tìm PC-LM1E ở nhà bán khác nhé

Các kiểu mount

Mình thiết kế 3 kiểu mount khác nhau. Tùy vị trí lắp, bạn chọn cái phù hợp nhất.

_2020_mount-basic.stl_: mount cơ bản cho top frame trên Voron v2.4 hoặc Trident.

_2020_mount-gantry.stl_: giống “basic” nhưng chừa khoảng cách nhiều hơn, giúp camera xoay được rộng hơn

_2020_mount_gantry-short.stl_: giống holder “gantry” nhưng bản ngắn hơn, bỏ luôn điểm gài dây rút.

BOM

• Printed Parts
• 2 cái M3 Heatset Inserts (l = 4mm OD = 5mm)
• 2 cái M3 Hammerhead hoặc TNut's
• 4 cái M3 SHCS hoặc BHCS

Print Settings

Thường thì in bằng vật liệu nào và setting nào cũng không quá quan trọng. Mình đã test ABS và PLA với Voron print settings tiêu chuẩn. Với PLA, mình thấy các điểm bắt vít trên PCB hơi nhỏ hơn so với khi in ABS.

Lắp ráp (Assembly)

1. Hai con heatset insert nên ép cho phẳng/đồng mặt với phần thân ngoài.


2. Dùng 3 vít M1.3 (3x M1.3) từ webcam zin để cố định PCB vào trong case.

3. Nhớ tháo phần strain relief trên dây USB và luồn dây qua khe hở ở mặt sau housing.

4. Nắp cover gắn rất dễ và tự giữ được. Canh lỗ cho khớp là được.


5. Khi đã chọn holder (mount) muốn dùng, bắt hết lại với vít M3x8mm.

6. Cuối cùng, cố định cả cụm lên frame tại vị trí bạn muốn đặt camera.

Quá ổn, giờ bạn có thể giấu dây gọn gàng và lo phần software. Phần đó mình không đi sâu thêm ở đây.

Xin cảm ơn đặc biệt tới Voron Community và các bạn Beta-Tester (PuniSha, Rufus, DoNick, CrozAC) đã test file trên Voron 2.4, Voron Trident và một bản V2.4 nhỏ hơn size 200mm.

Cũng cảm ơn rất nhiều hartk và Slidr — hai anh đã hỗ trợ rất lớn trong thiết kế với PanzerObserver của anh ấy.
