PINGÜI - Giá đỡ điện thoại gravity trên xe hơi

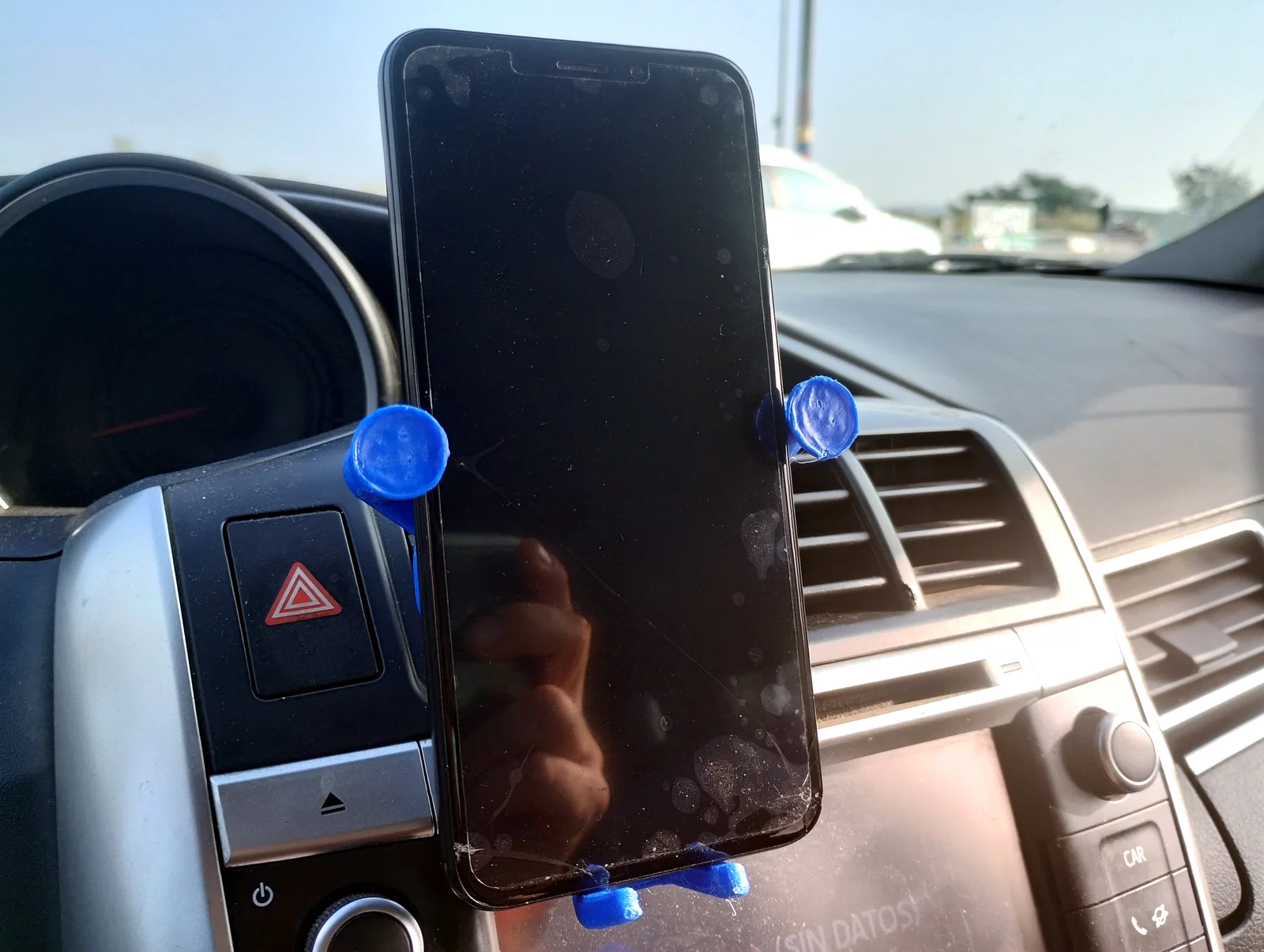

Mình mới đổi điện thoại và đang tính in một cái giá đỡ trên xe. Những mẫu mình thích nhất là loại gravity.

Vậy nên mình chọn các mẫu để remix, nhưng có vài chỗ cần support hoặc cần quạt làm mát lớp (layer fan) tốt. Quạt của mình bị hư, nên mình chỉnh sửa nhẹ để dễ in hơn.

Trên mấy “chợ” online Trung Quốc có nhiều mẫu vui vui mô phỏng chân tay.

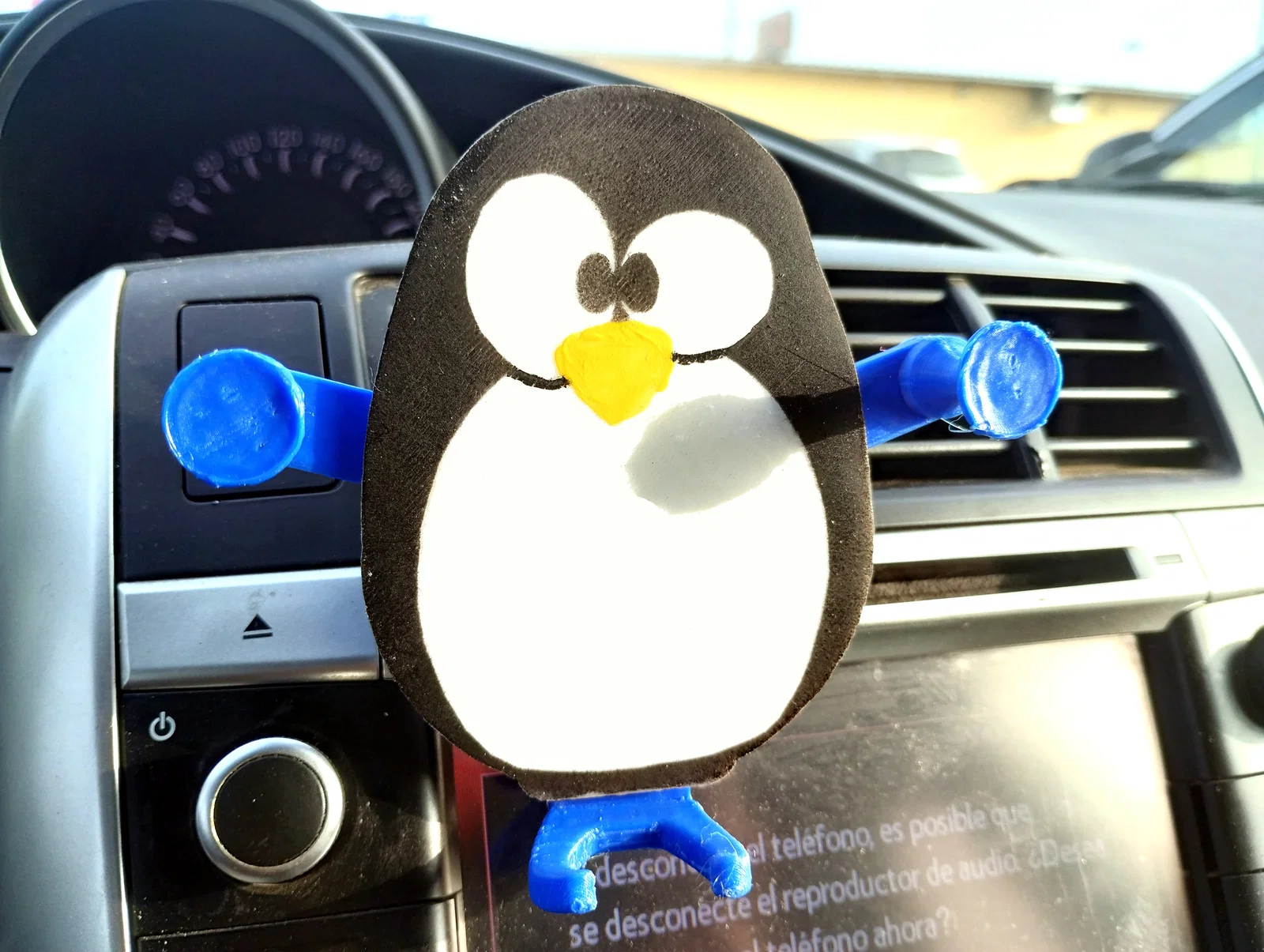

Nên mình quyết định thêm luôn một hình ở mặt trước.

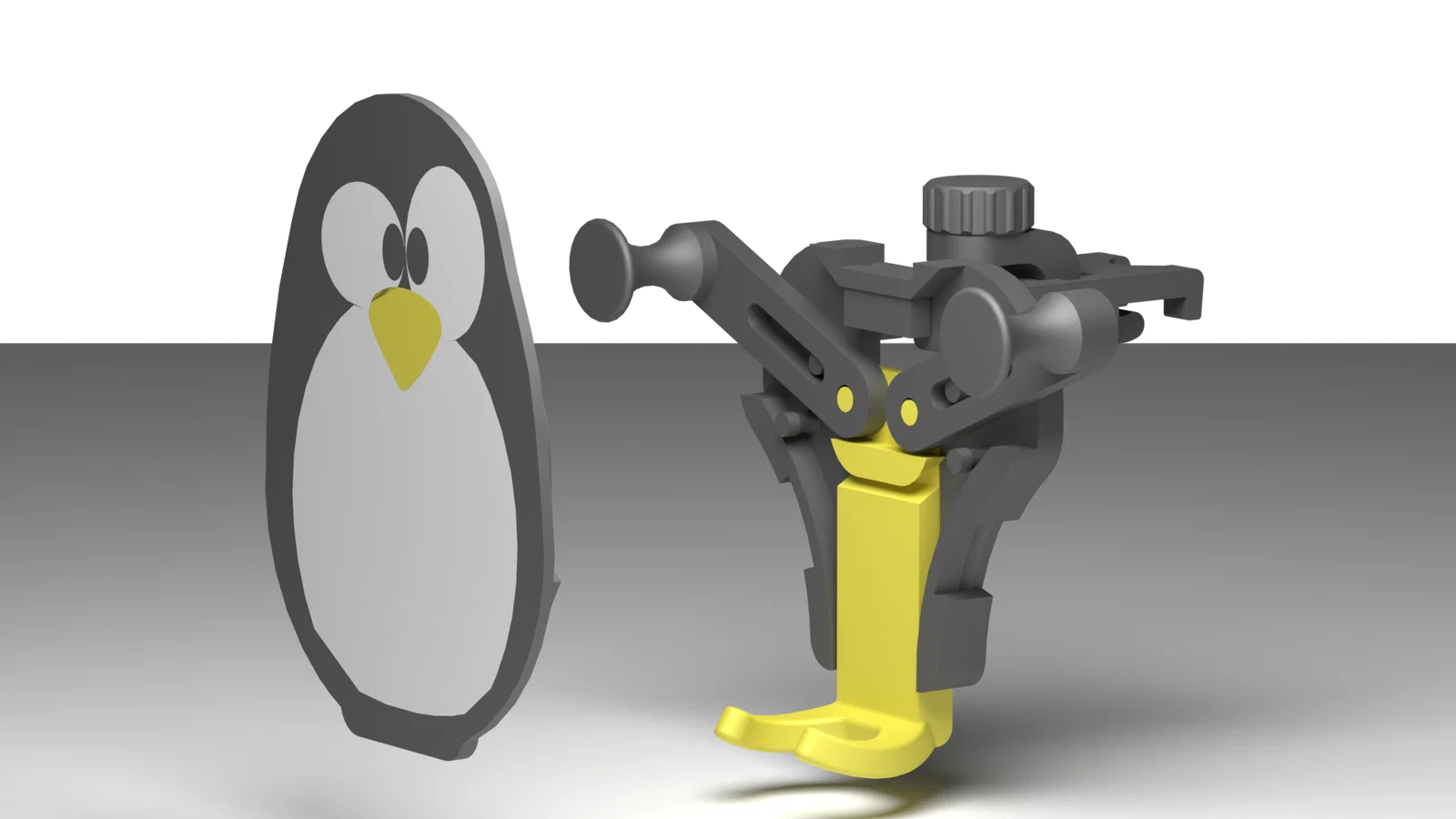

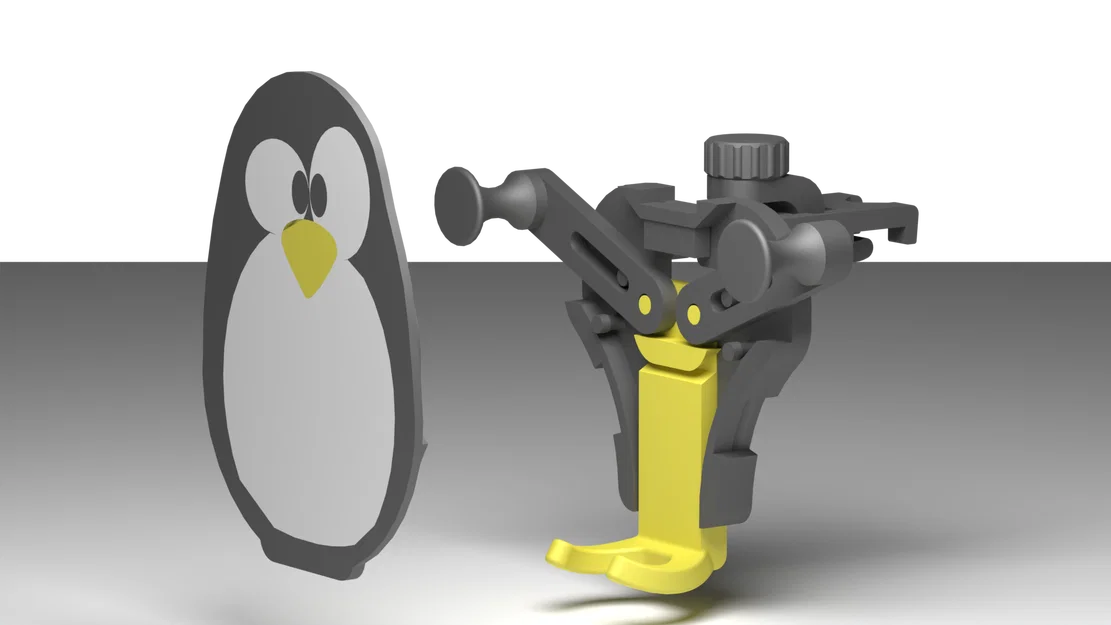

Modifications

Arms

Phần tay (arm) được chỉnh để lỗ rãnh (slotted hole) xuyên suốt qua chi tiết. Như vậy mình không phải lo phần bridge.

Feet

Phần chân (feet) được chỉnh để đáy chạm hoàn toàn xuống bed.

Base

Phần đế (base) được chỉnh để chừa không gian cho chân, vì giờ chân rộng hơn ở phía dưới.

Cover

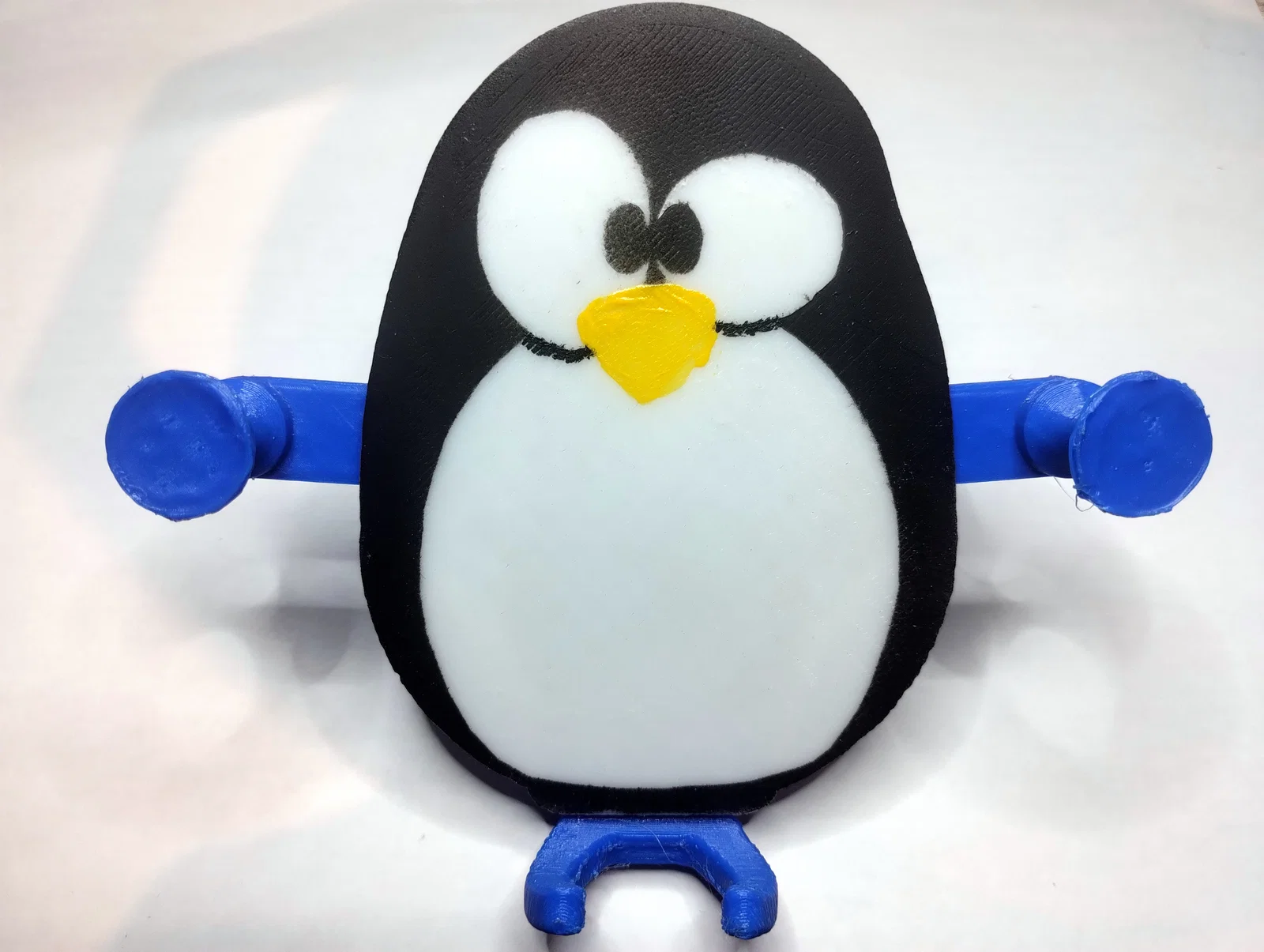

Còn phần nắp (cover) thì mình thêm một tấm plate để làm hình vẽ. Mình chọn một biến thể đơn giản của hình Tux tìm thấy tại đây để extrusion dễ hơn. Các lựa chọn khác có thể là hình lực sĩ hoặc hình trái tim.

How to print

Vì dùng trong xe, tránh PLA vì PLA không chịu được nhiệt độ cao có thể xảy ra trong xe vào mùa hè. Mình dùng PETG.

Với móc phía sau (rear hook), dùng các mẫu từ model gốc, có rất nhiều biến thể. Còn phần lever thì mình không tìm được hướng đặt (orientation) nào mà không cần support.

Các phần còn lại in theo orientation mặc định. Riêng tấm plate phía trước, nếu máy in của bạn hỗ trợ multimaterial thì có thể in nhiều màu. Trường hợp của mình, mình in màu trắng rồi sơn bằng sơn xịt và acrylic.

Finishing and painting

Rất quan trọng là phải chà nhám bề mặt để loại bỏ các vân đường in (extruded lines). Ở lần thử đầu tiên, sơn xịt bị chảy theo các rãnh vân như kiểu một dòng sông. Khi sơn bằng cọ thì còn “khó” hơn nữa. Có vẻ nên dùng thêm primer cho nhựa.

Để sơn, mình kết hợp 2 kỹ thuật:

• Sơn xịt, dán mask bằng keo khô (glue stick).
• Sơn acrylic bằng cọ.

Cuối cùng, nên dùng một lớp phủ (coating) để bảo vệ bề mặt.

Assembly

Có kèm một file hướng dẫn (manual) để bạn tải về và in.

Cẩn thận ở bước cuối (5) đừng bẻ/gồng mạnh các ngàm (tabs).
