Tough Latch 2020 – Chốt giữ panel cho 2020 extrusion

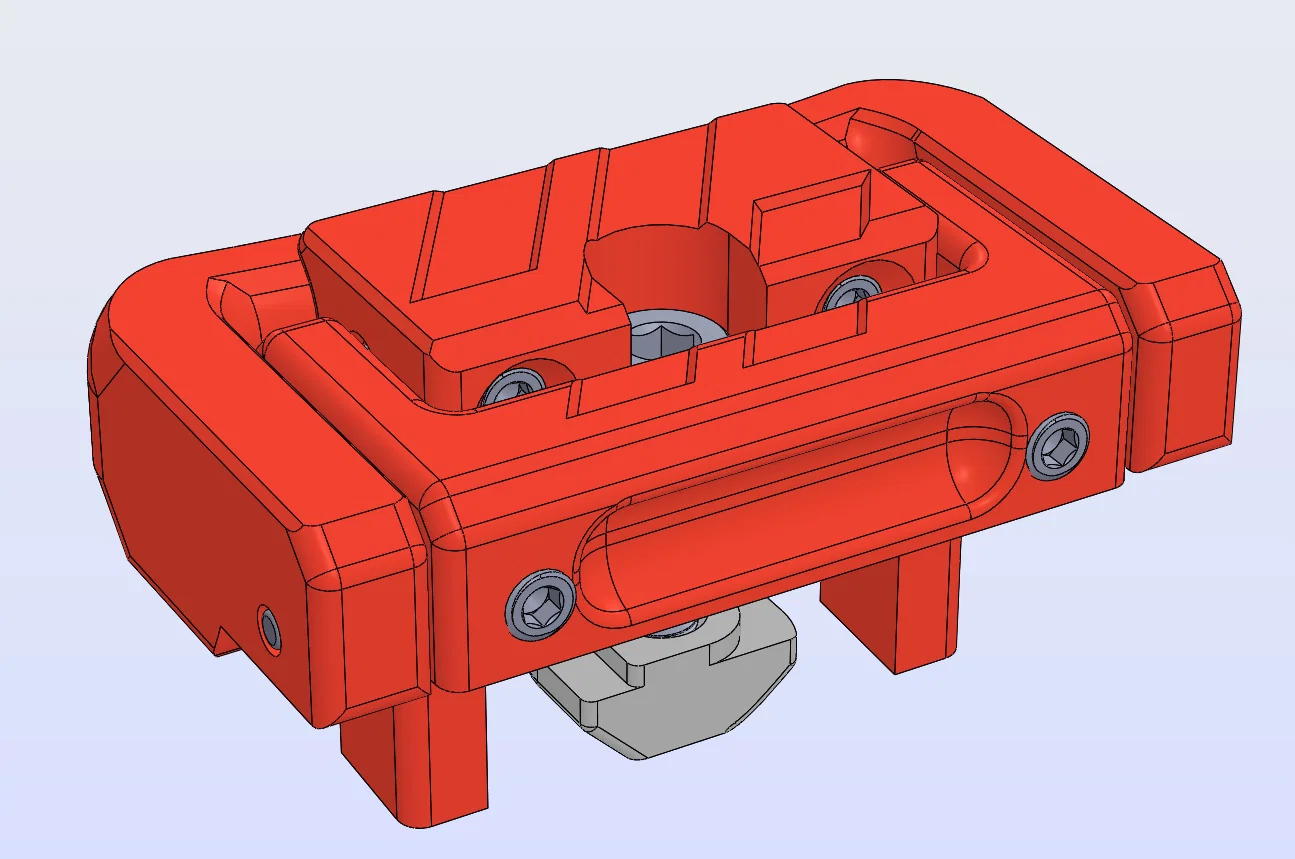

Giữ mấy tấm panel của bạn chắc chắn mà vẫn tháo ra dễ dàng. Thiết kế latch này bỏ hẳn kiểu bản lề bằng filament dễ giòn gãy và dùng chốt thép (steel pins) để đạt độ bền cần thiết.

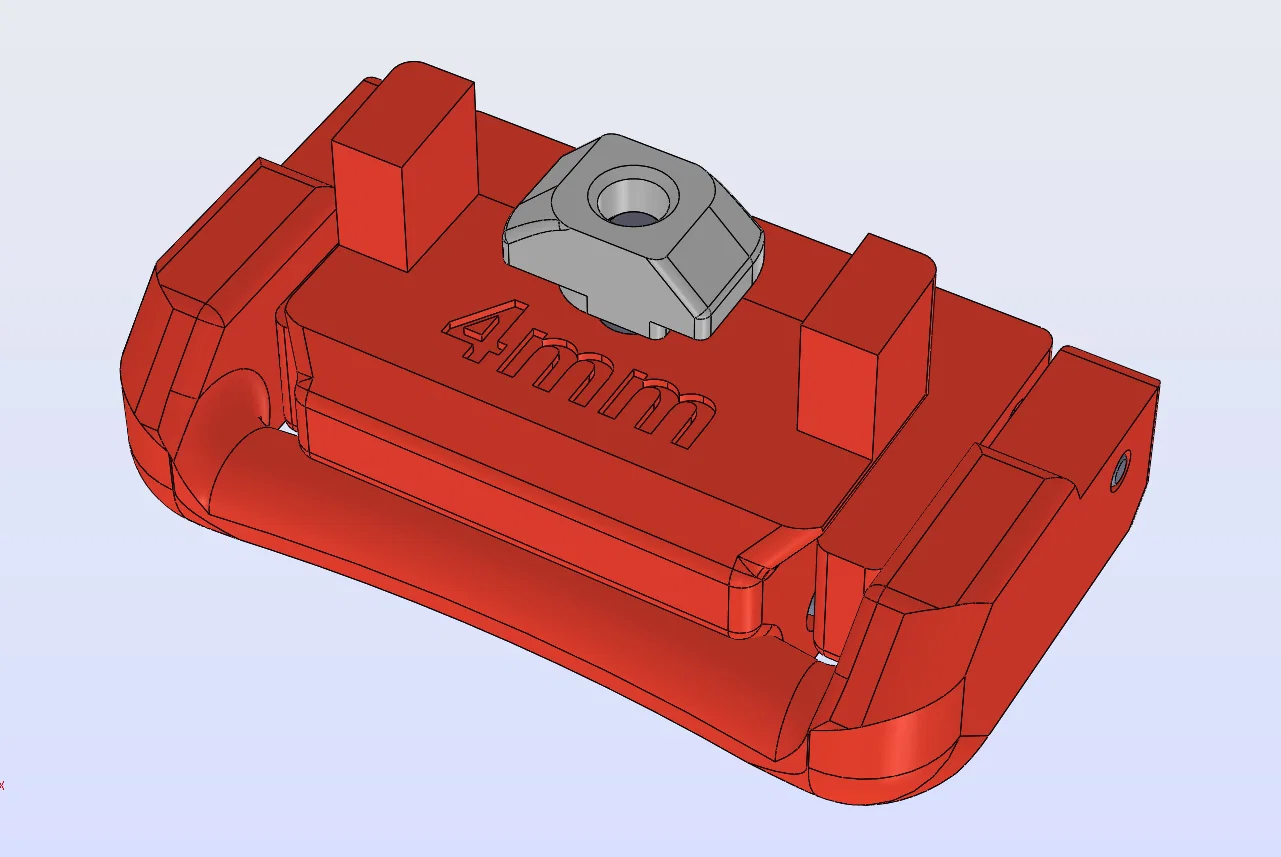

Có 4 kích cỡ latch, chọn theo độ dày panel và foam của bạn. Kích cỡ phổ biến nhất là latch 4mm, dành cho panel 3mm + foam 1mm. Kích cỡ được dập/in sẵn trên từng chi tiết base.

Có kèm file SuperSlicer multicolor định dạng .3mf.

Thay đổi so với Voron 2.4 Filament Latch

• Không còn bản lề bằng filament dễ gãy.
• Tăng lực giữ.
• Dễ lắp hơn nhờ logo dập nổi để nhận biết hướng mặt trên.
• Bổ sung ký hiệu kích thước.
• Gọn hơn (giảm bề rộng 3.5mm)

Số lượng phần cứng tính cho mỗi latch:

• 4 cái chốt 1.5mm x 12mm
• 4 cái vít chặn M3x4 (set screw)
• 1 vít M3x12 đầu trụ lục giác chìm (socket head cap screw)
• 1 ê-cu búa M3 (hammer T-nut)

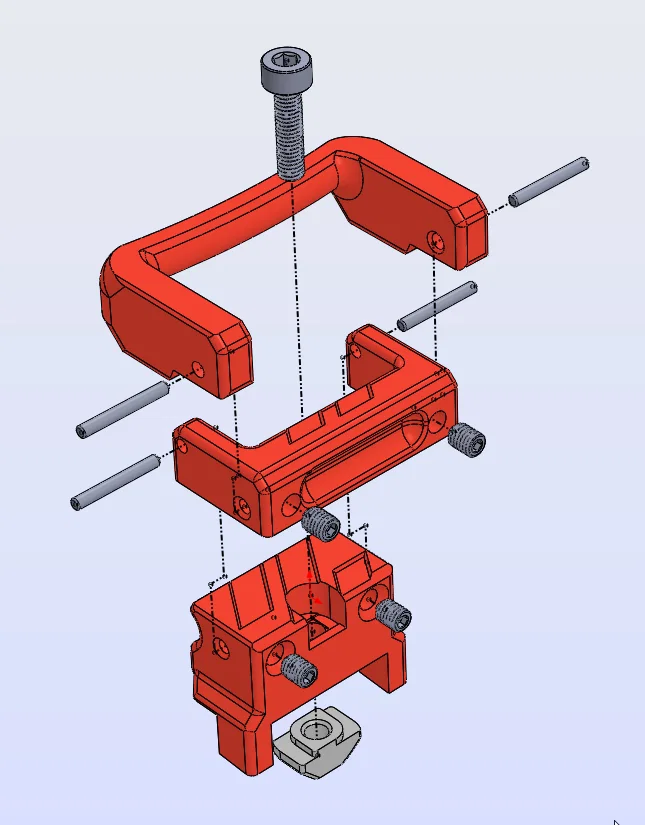

Hướng dẫn lắp ráp

1. Vặn mồi cả 4 con set screw vào nhựa khoảng vài mm.
2. Lấy phần base latch và phần middle latch, đảm bảo logo dập nổi hướng lên trên, rồi ấn chốt 1.5mmx12mm xuyên qua các lỗ. Siết set screw tới khi chạm nhẹ vào chốt là được, chú ý đừng siết quá làm tuôn ren nhựa.
3. Lấy cụm đã lắp và phần outside hinge, rồi ấn chốt 1.5mmx12mm xuyên qua các lỗ. Siết set screw tới khi chạm nhẹ vào chốt là được, chú ý đừng làm tuôn ren nhựa.
4. Lấy vít M3x12 Socket Head Cap, luồn qua lỗ bắt trên latch. Dùng ê-cu búa M3 (hammerhead T-nut) và vặn xoắn vài vòng vào SHCS.

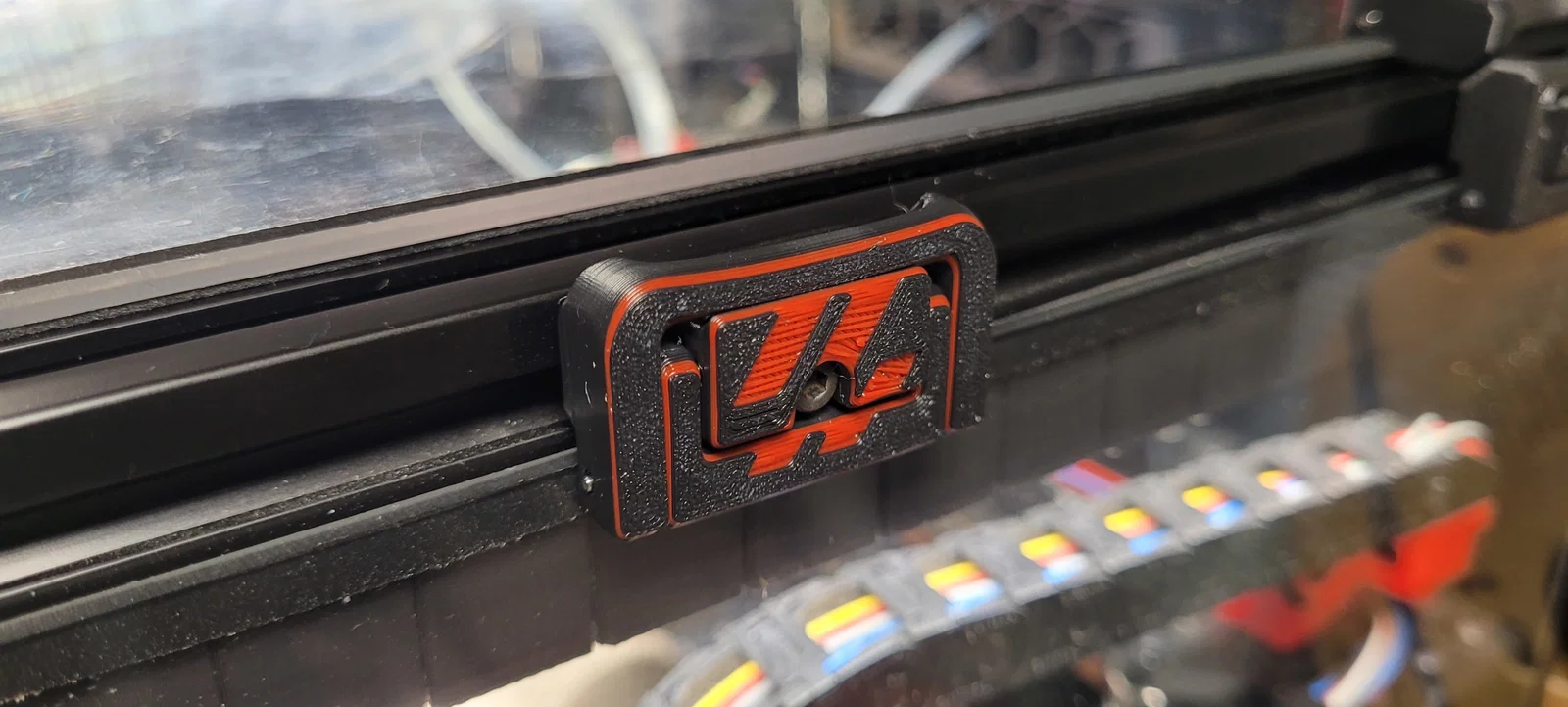

5. Đưa vào thanh nhôm định hình 2020 (2020 extrusion) và siết M3x12 SHCS cho tới khi ê-cu búa ăn/khóa vào rãnh.

Mẹo-Dùng lục giác 1 mm để đẩy những chốt nào lỡ bị rơi/lạc xuyên qua lỗ của outside hinge.

Cài đặt in gợi ý (Voron parts setting)- nozzle 4mm, layer 0.2mm, 4 perimeters, 40% infill

Gợi ý nguồn mua:

Nhớ chọn đúng kích cỡ

M3x4 Set screws- https://www.aliexpress.us/item/2251832795980382.html

1.5x12 Pins- https://www.aliexpress.us/item/3256803543106959.html
