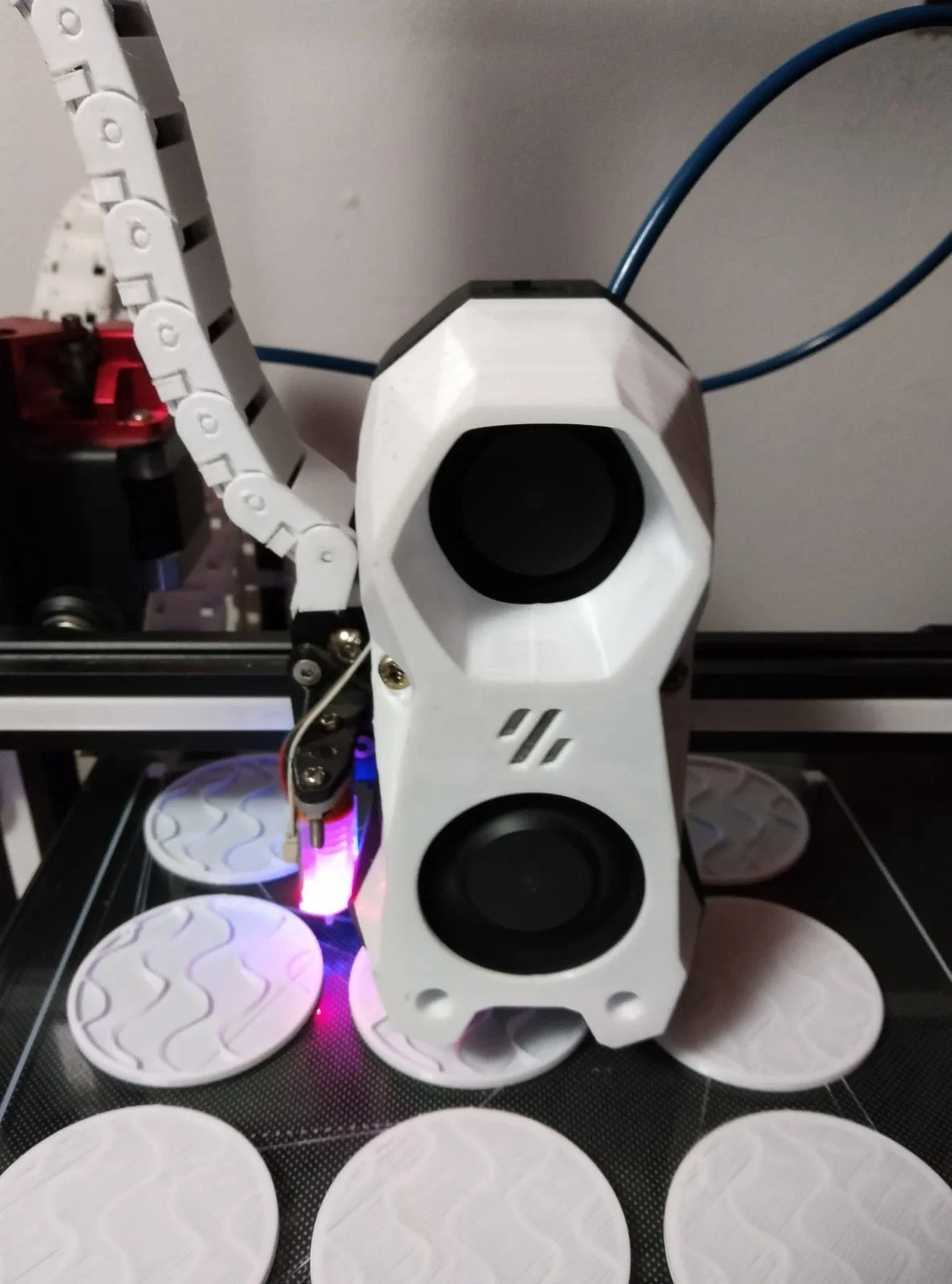

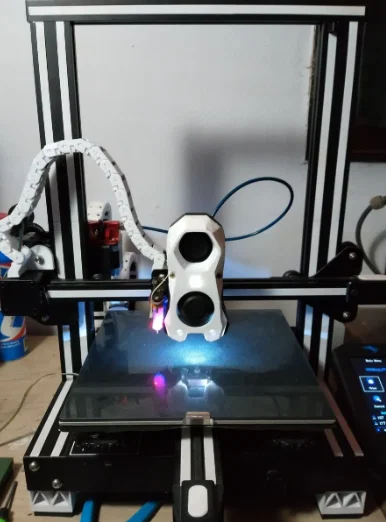

Stealthburner Ender 3 V2 zin dùng quạt cooler 4020

Ender 3 V2 Stealthburner V2

Mình đã chỉnh lại cái ABS mount thành dạng một khối thay vì hai mảnh. Nên phần lắp ráp cũng khá là dễ. Không cần phải tháo cái gantry ra. Cũng không cần tháo Heatsink. Chỉ việc đặt nó lên trên rồi dùng con ốc zin ở phía sau siết cố định lại là xong.

Mình cũng sẽ thêm file CAD để anh em dễ sửa theo ý.

Chúc anh em in vui vẻ,

Ender 3 V2 Stealthburner (bản cũ)

Lưu ý: Mẫu này không thiết kế cho direct drive. Chỉ dùng cho bowden setup.

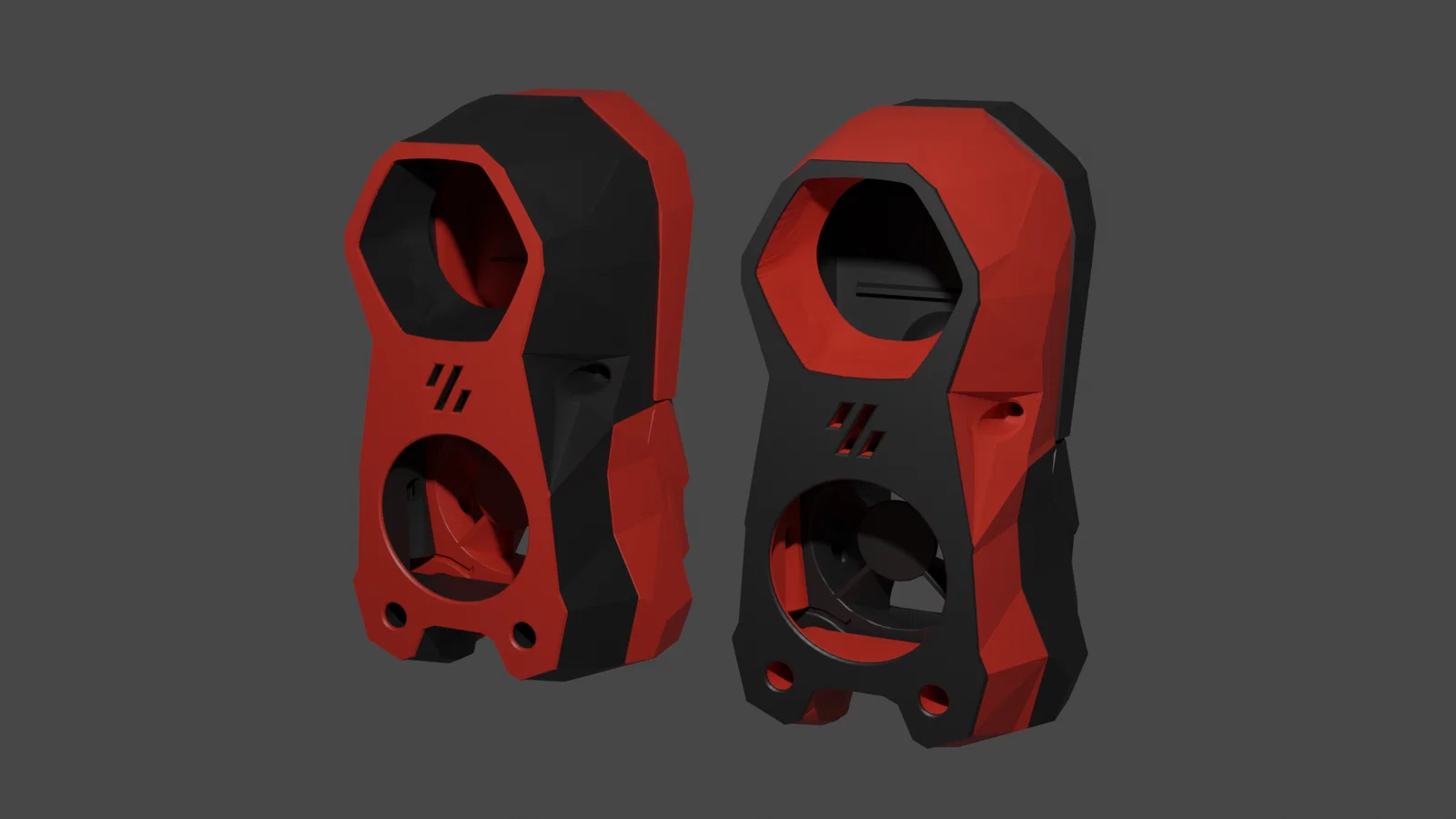

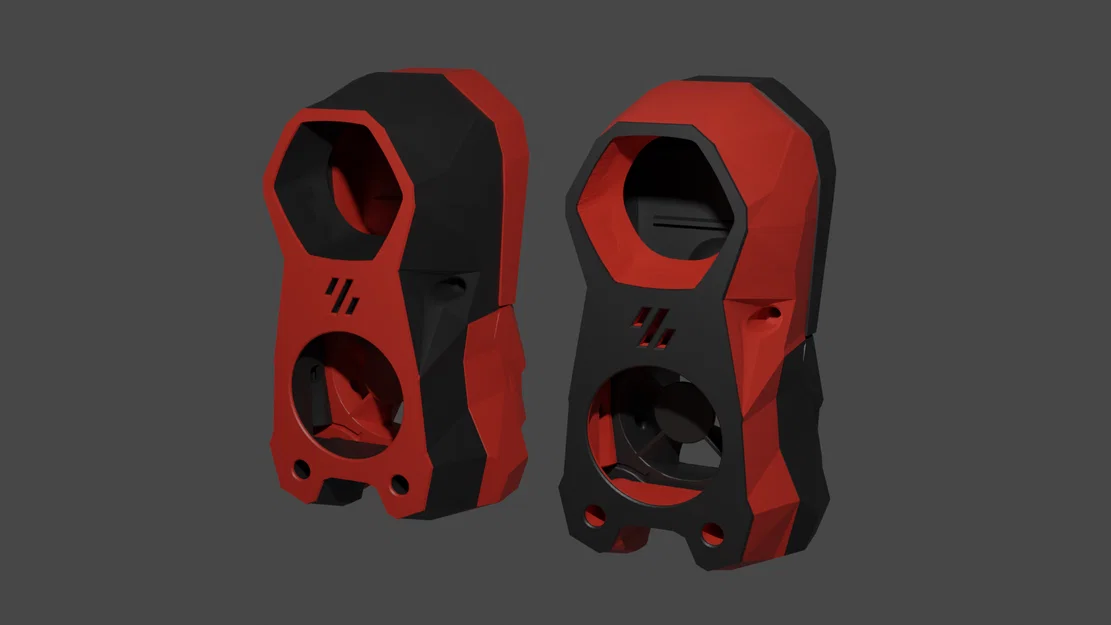

Mình làm cái này đơn giản là vì theo ý mình, Voron Stealthburner là cái cover nhìn “xịn” nhất. Mà cái quạt cooler 4010 zin của mình hư từ lâu rồi, nên mình thay bằng quạt 4020. Nhưng tìm hoài không thấy Ender 3 V2 SB nào vừa được loại quạt này. Nên mình nhảy vô Blender tự làm luôn.

Nếu anh em tính làm cái này cho Ender 3 V2 của mình, thì sẽ cần:

1 quạt 4020 axial cooler fan

1 quạt 5015 radial cooler fan

7 ốc M3 (hoặc loại tương tự). Ốc sẽ bắt trực tiếp vô nhựa, nên có gì dùng nấy cho tiện.

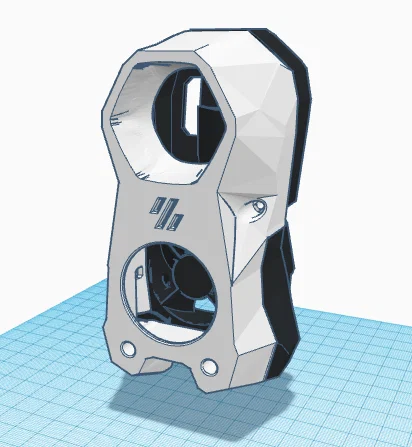

Đây là link Tinkercad; dùng để tham khảo cách ráp https://shorturl.at/mrwBG

Có một vị trí bắt ốc nằm phía sau gantry. Anh em sẽ phải tháo ra mới với tới được.

Anh em sẽ thấy cái nắp lưng (back cover) có một lỗ nhìn kỳ kỳ. Lý do là mình có sẵn một cái connector đúng kiểu đó nên lắp vào để tháo ra cho dễ. Anh em cứ thoải mái che lỗ đó trong slicer, hoặc chỉnh lại cho đúng hình connector của anh em.

Nếu muốn gắn thêm đèn thì anh em cần:

3 LEDs

Dây điện (tầm 30cm là đủ)

Điện trở 1k Ohm

Và một cái công tắc (không bắt buộc nhưng nên có)

Đi dây thì y chang như mọi SB khác. Anh em coi tutorial nào trên YouTube cũng được:

Min: 11:00

Để cấp nguồn cho LEDs: hàn điện trở 1k Ohm vào dây cấp của quạt chính, rồi nối thêm công tắc theo kiểu nối tiếp (series) nếu anh em có dùng.
