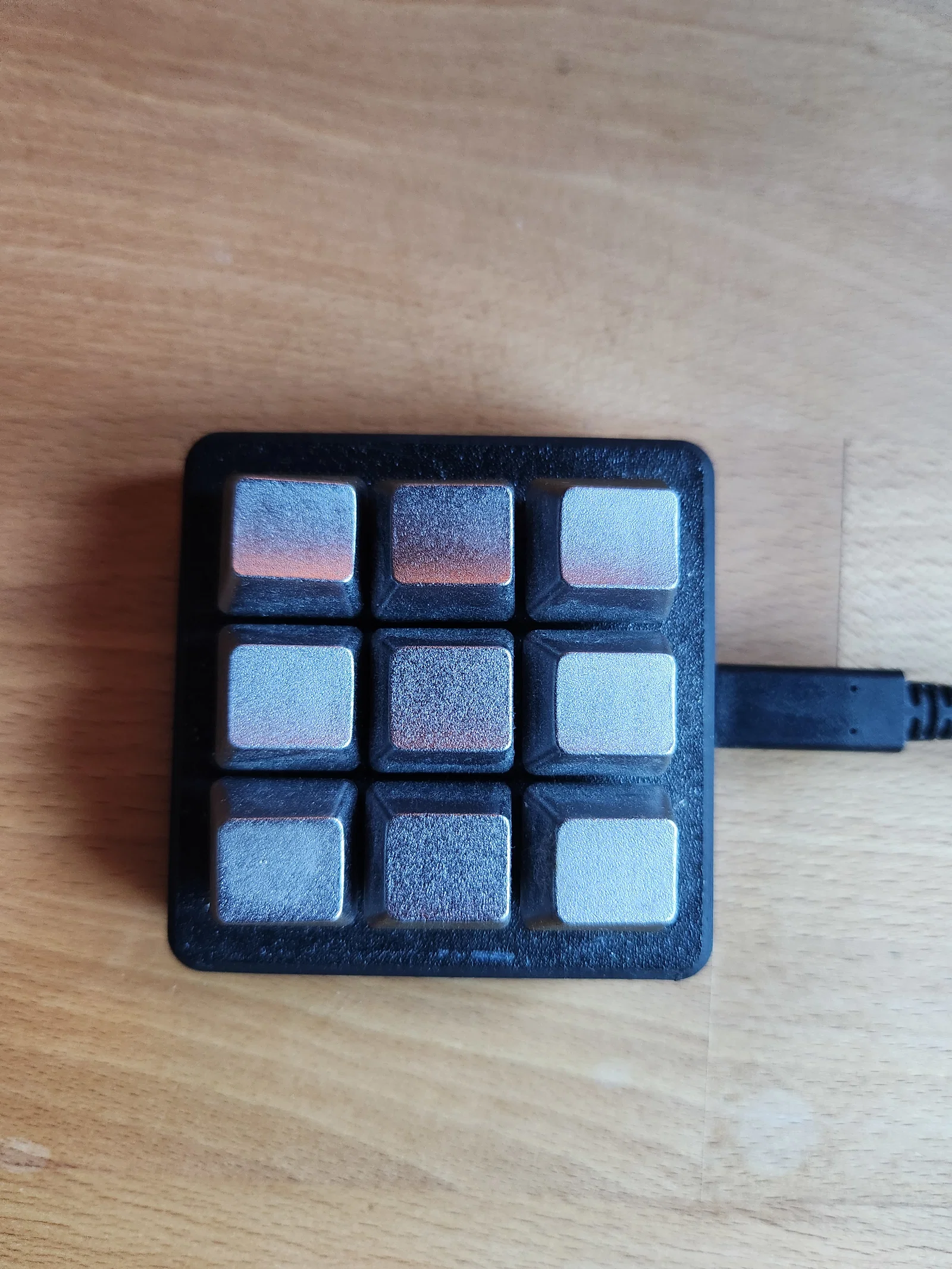

3x3 Macro Pad USB-C
Macro pad 3x3 đơn giản dùng C-Duino (clone Pro Micro có cổng USB-C), switch Gateron blue và diode 1N4148. Layout tạo bằng keyboard-layout-editor.com, xuất .hex từ kbfirmware.com rồi flash lên mạch.
Mô tả
Phần “não” của macro pad mình dùng C-Duino: https://github.com/mustacheman6000/C-Duino
Đây là bản clone của Pro Micro nhưng có cổng USB-C.
Về phần software, lúc đầu mình tạo layout bàn phím bằng keyboard-layout-editor.com, rồi dùng kbfirmware.com để xuất file .hex, sau đó flash lên microcontroller.

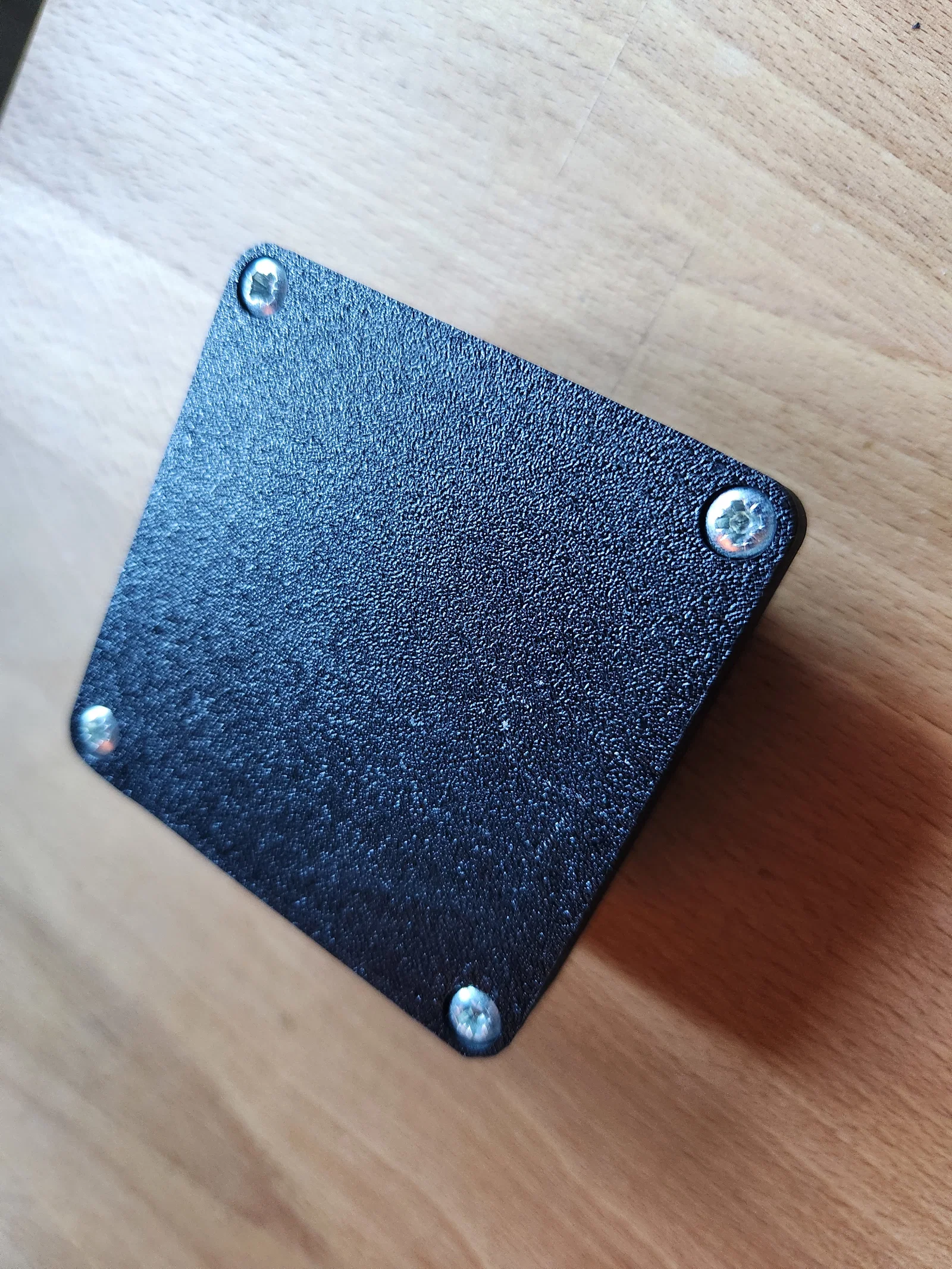

Phần đáy chỉ cần bắt vít vào phần trên bằng vài con vít gỗ.

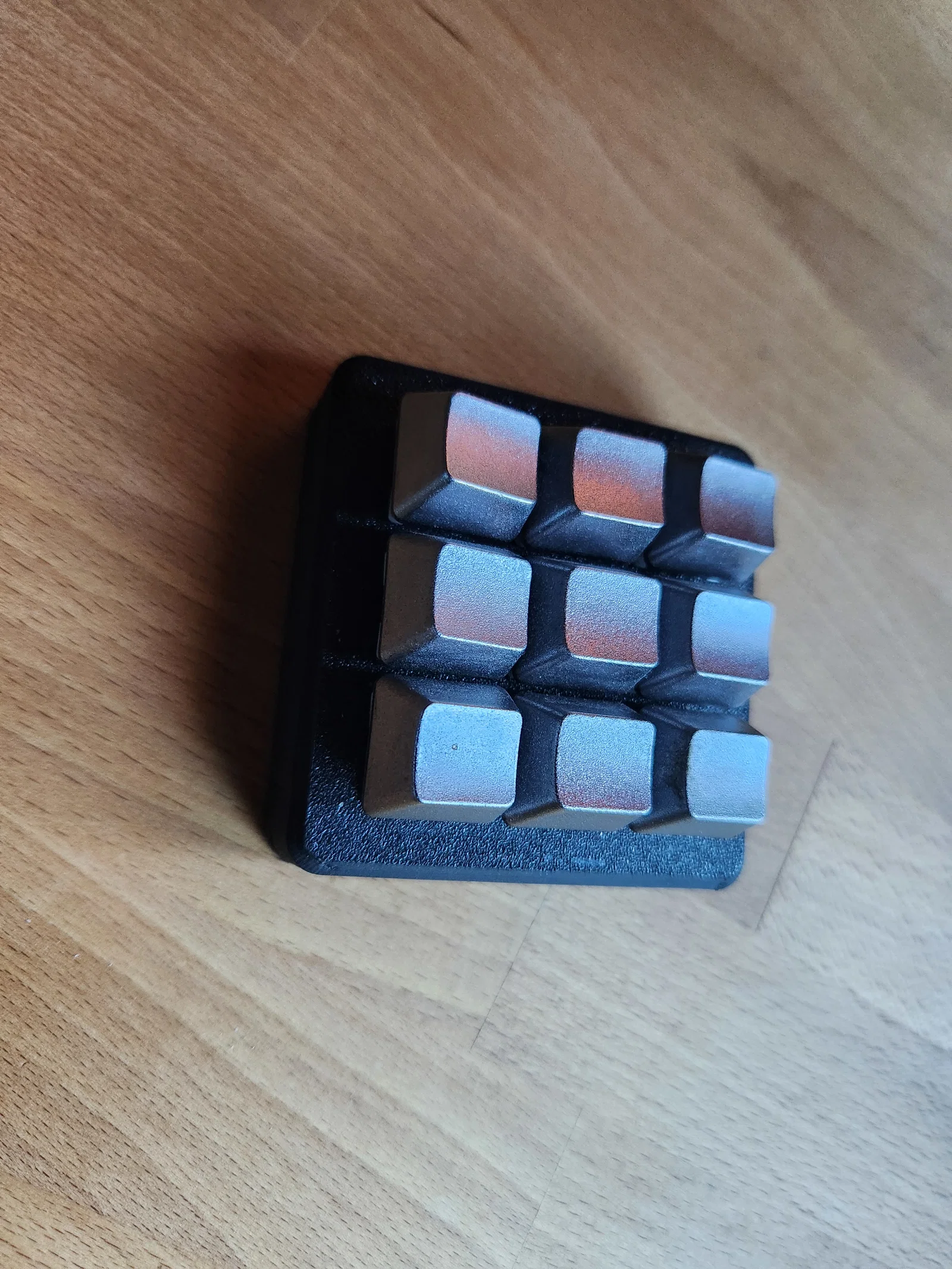

Bố cục lưới switch. Mình dùng switch Gateron blue (https://www.aliexpress.com/item/1005001445172978.html) và diode 1N4148 (https://www.aliexpress.com/item/4000928651264.html). Còn keycap thì mình dùng loại kim loại.
